1. 1
ESCOLA FERREIRA CASTRO
13/14
PROFª SANDRA NASCIMENTO
VII – SISMOLOGIA

2. 2

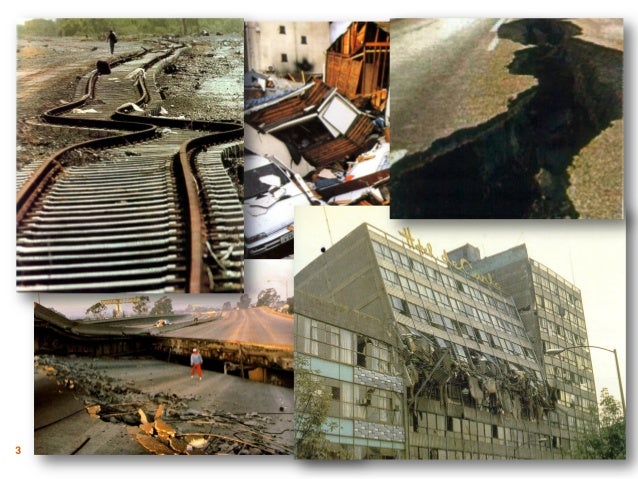

3. 3

4. Sismo, terramoto ou tremor de terra
4
Profª: Sandra Nascimento

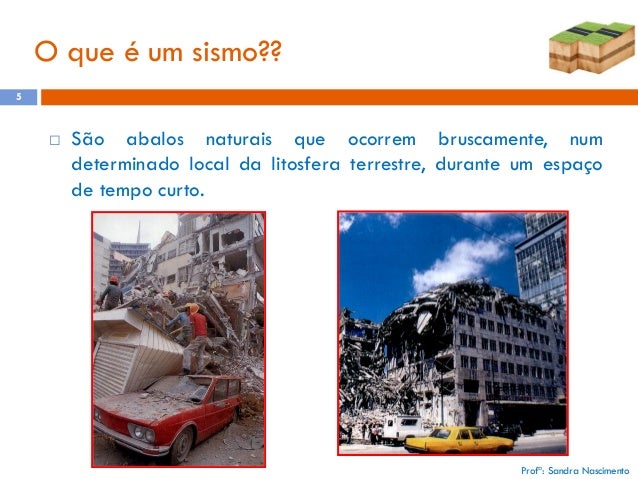

5. O que é um sismo??
5

São abalos naturais que ocorrem bruscamente, num
determinado local da litosfera terrestre, durante um espaço
de tempo curto.
Profª: Sandra Nascimento

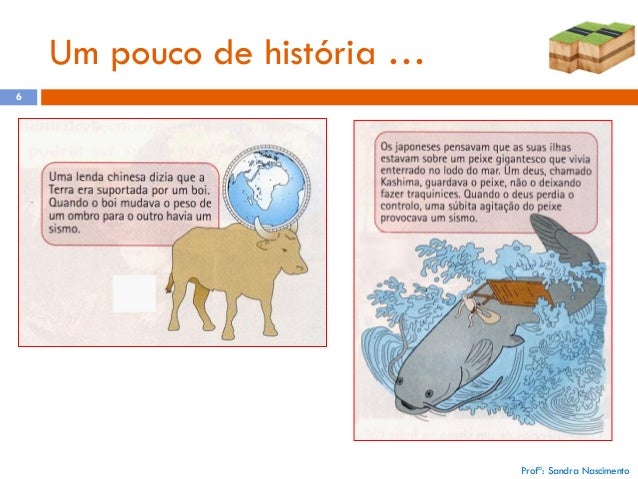

6. Um pouco de história …
6
Profª: Sandra Nascimento

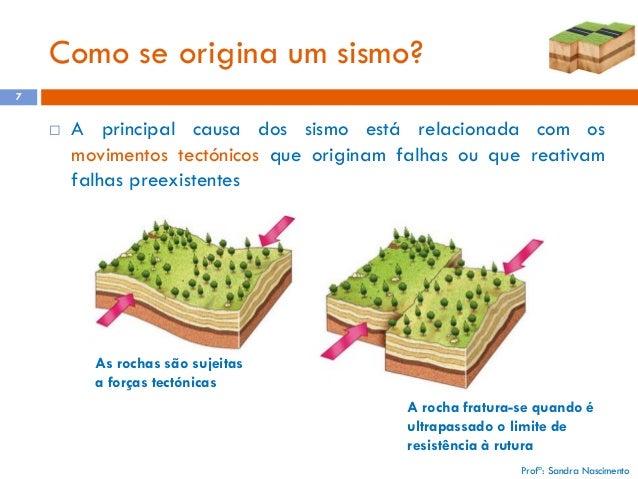

7. Como se origina um sismo?
7

A principal causa dos sismo está relacionada com os
movimentos tectónicos que originam falhas ou que reativam
falhas preexistentes
As rochas são sujeitas
a forças tectónicas
A rocha fratura-se quando é
ultrapassado o limite de
resistência à rutura
Profª: Sandra Nascimento

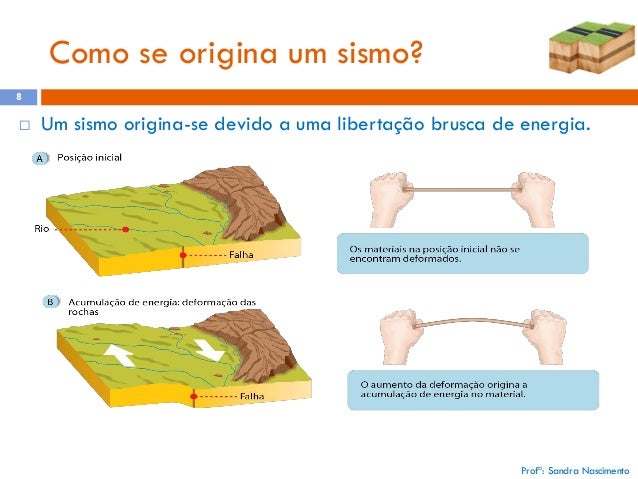

8. Como se origina um sismo?
8

Um sismo origina-se devido a uma libertação brusca de energia.
Profª: Sandra Nascimento

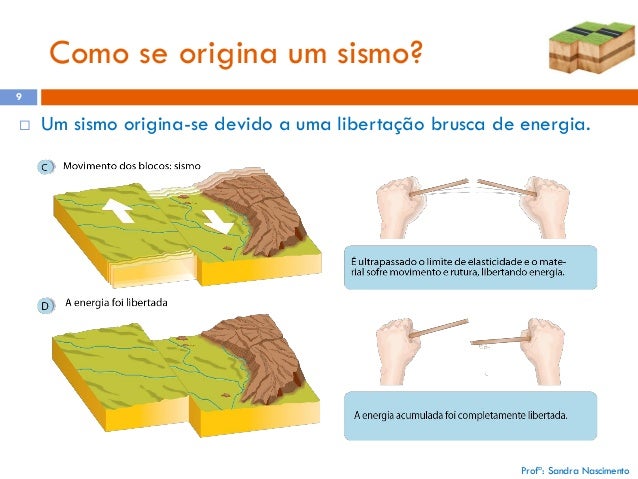

9. Como se origina um sismo?
9

Um sismo origina-se devido a uma libertação brusca de energia.
Profª: Sandra Nascimento

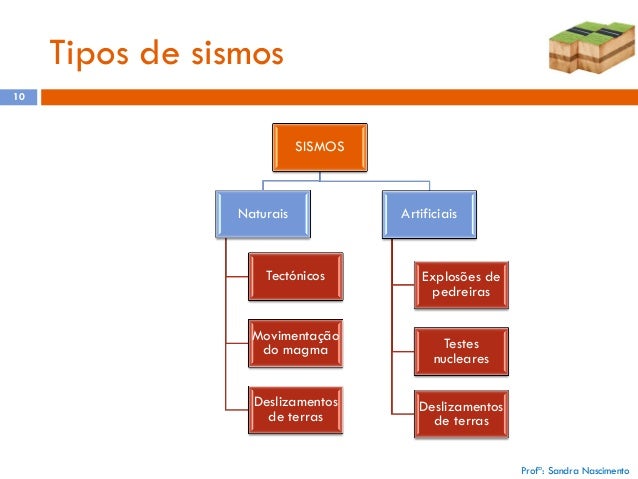

10. Tipos de sismos
10
SISMOS
Naturais
Tectónicos
Movimentação
do magma
Deslizamentos
de terras
Artificiais
Explosões de
pedreiras
Testes
nucleares
Deslizamentos
de terras
Profª: Sandra Nascimento

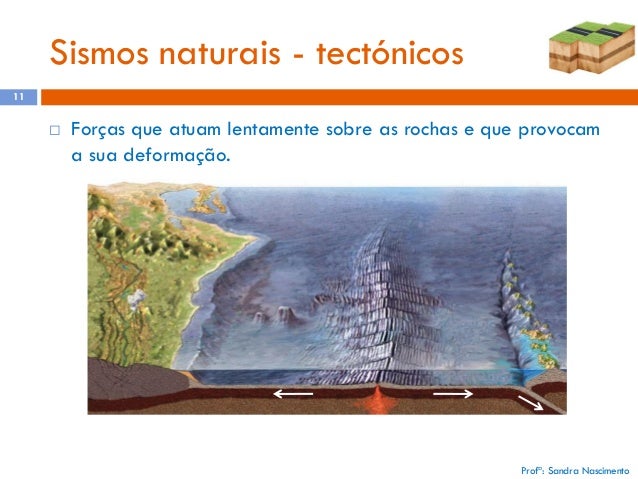

11. Sismos naturais - tectónicos
11

Forças que atuam lentamente sobre as rochas e que provocam
a sua deformação.
Profª: Sandra Nascimento

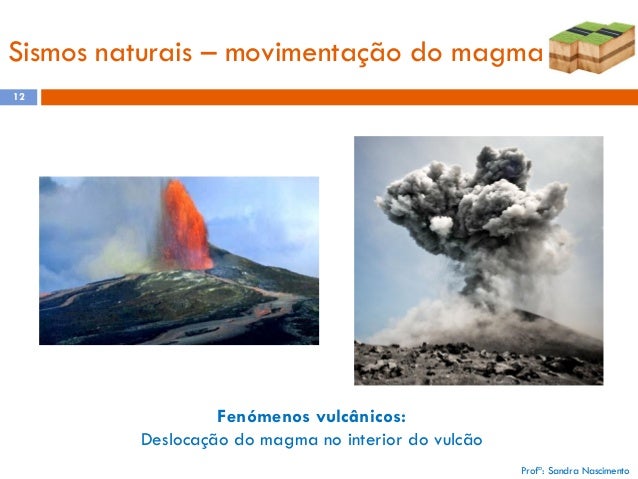

12. Sismos naturais – movimentação do magma
12
Fenómenos vulcânicos:
Deslocação do magma no interior do vulcão
Profª: Sandra Nascimento

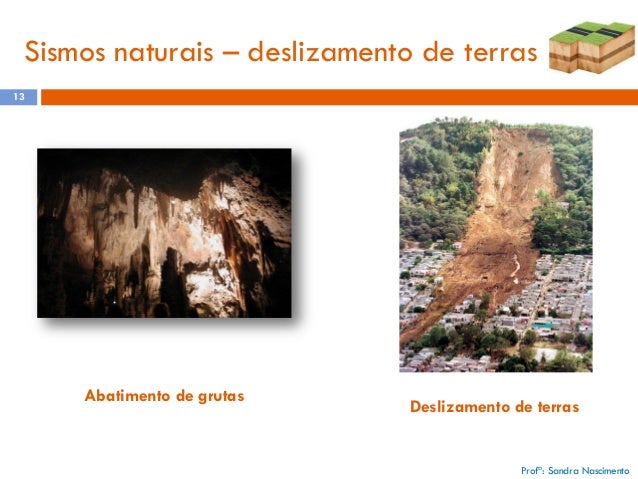

13. Sismos naturais – deslizamento de terras
13
Abatimento de grutas
Deslizamento de terras
Profª: Sandra Nascimento

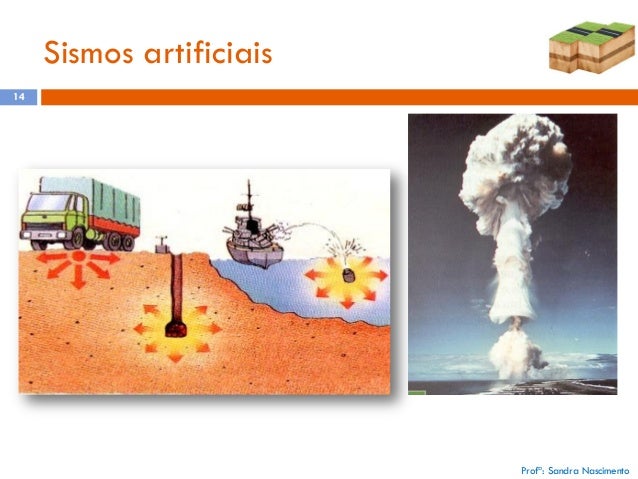

14. Sismos artificiais
14
Profª: Sandra Nascimento

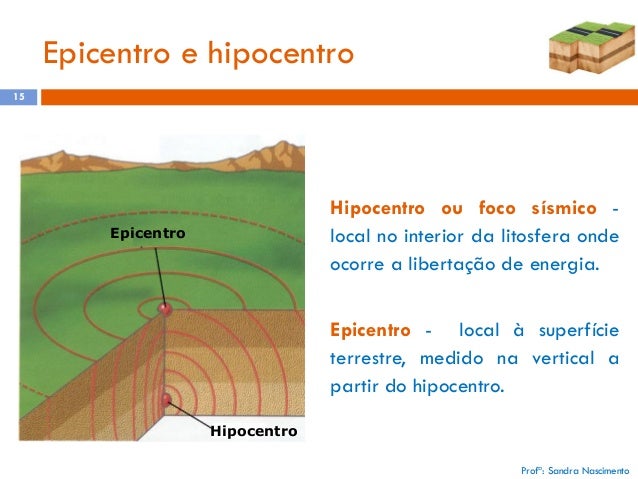

15. Epicentro e hipocentro
15
Hipocentro ou foco sísmico local no interior da litosfera onde
ocorre a libertação de energia.
Epicentro
Epicentro - local à superfície
terrestre, medido na vertical a
partir do hipocentro.
Hipocentro
Profª: Sandra Nascimento

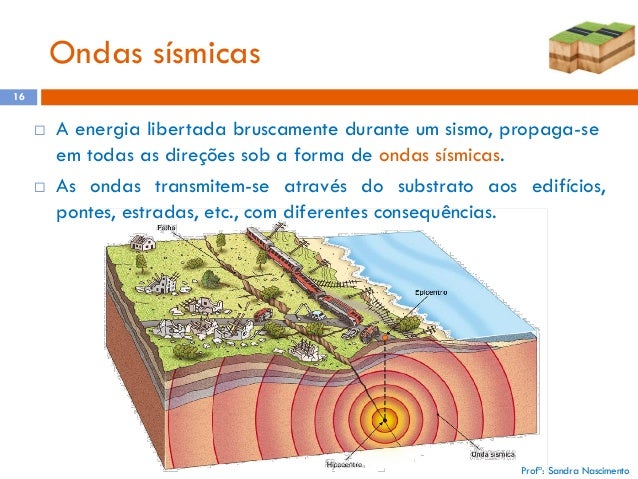

16. Ondas sísmicas
16


A energia libertada bruscamente durante um sismo, propaga-se
em todas as direções sob a forma de ondas sísmicas.
As ondas transmitem-se através do substrato aos edifícios,
pontes, estradas, etc., com diferentes consequências.
Profª: Sandra Nascimento

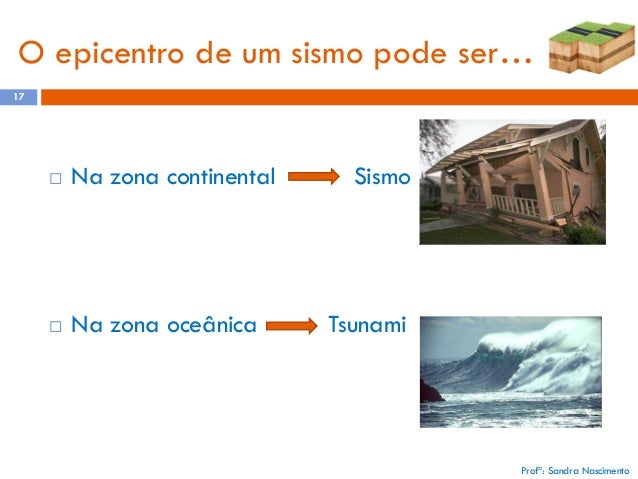

17. O epicentro de um sismo pode ser…
17

Na zona continental

Na zona oceânica
Sismo
Tsunami
Profª: Sandra Nascimento

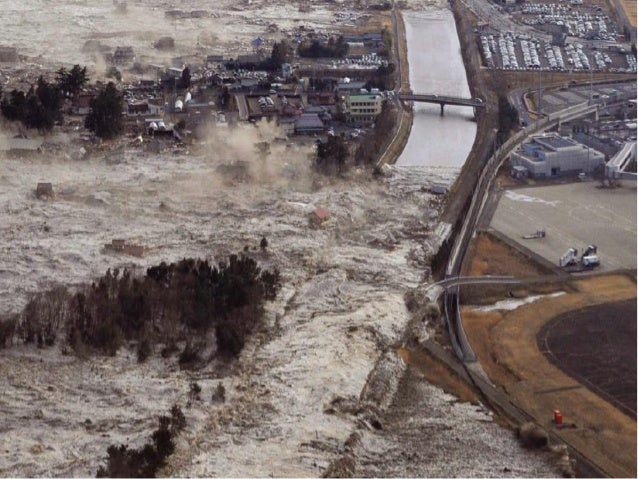

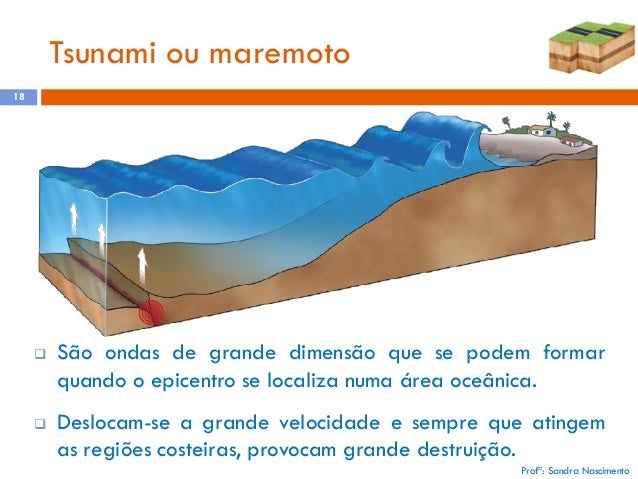

18. Tsunami ou maremoto
18


São ondas de grande dimensão que se podem formar
quando o epicentro se localiza numa área oceânica.
Deslocam-se a grande velocidade e sempre que atingem
as regiões costeiras, provocam grande destruição.
Profª: Sandra Nascimento

19. 19

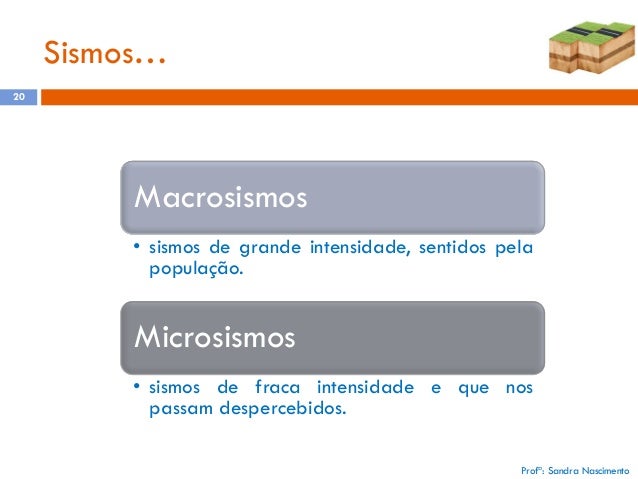

20. Sismos…
20
Macrosismos
• sismos de grande intensidade, sentidos pela
população.
Microsismos
• sismos de fraca intensidade e que nos
passam despercebidos.
Profª: Sandra Nascimento

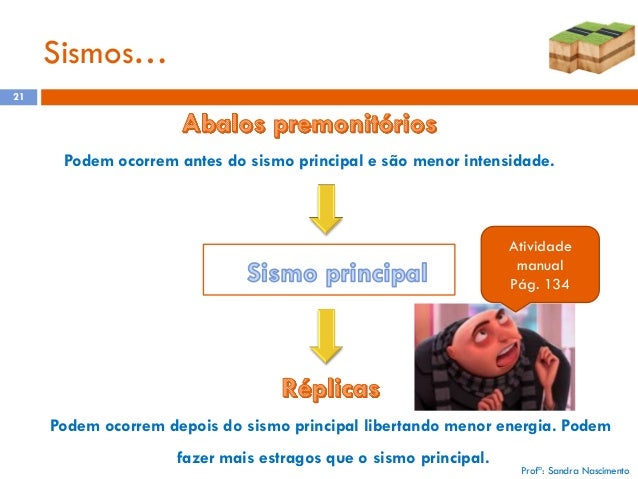

21. Sismos…
21
Podem ocorrem antes do sismo principal e são menor intensidade.
Atividade
manual
Pág. 134
Podem ocorrem depois do sismo principal libertando menor energia. Podem
fazer mais estragos que o sismo principal.
Profª: Sandra Nascimento

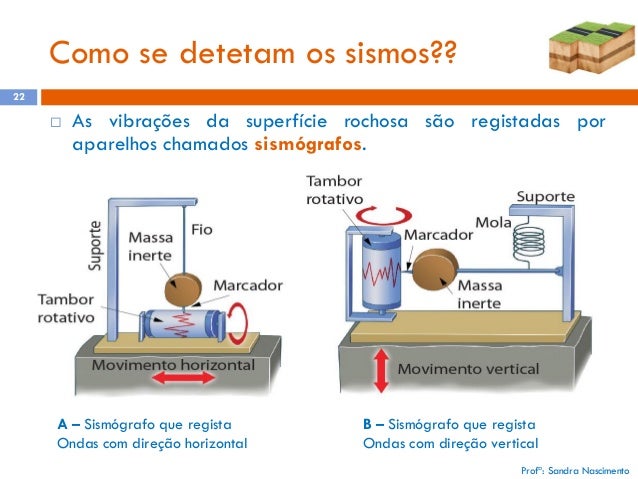

22. Como se detetam os sismos??
22

As vibrações da superfície rochosa são registadas por
aparelhos chamados sismógrafos.
A – Sismógrafo que regista
Ondas com direção horizontal
B – Sismógrafo que regista
Ondas com direção vertical
Profª: Sandra Nascimento

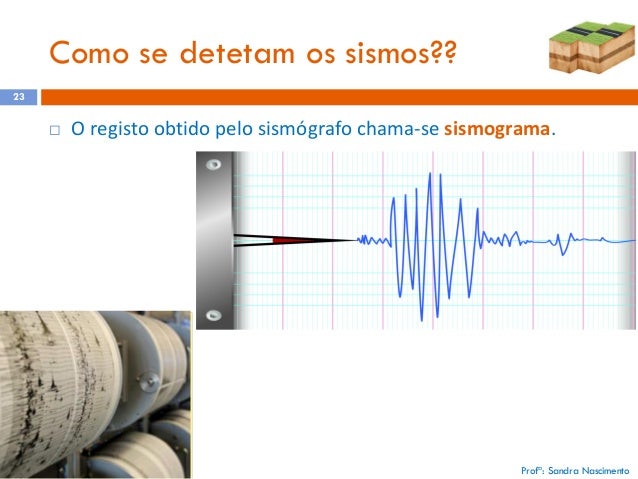

23. Como se detetam os sismos??
23

O registo obtido pelo sismógrafo chama-se sismograma.
Profª: Sandra Nascimento

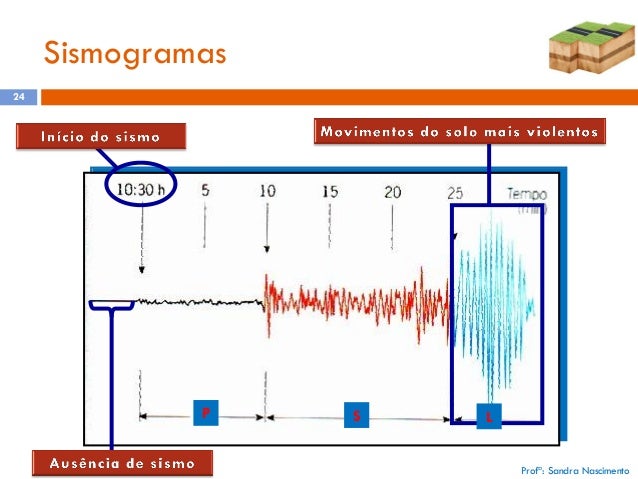

24. Sismogramas
24
P
S
L
Profª: Sandra Nascimento

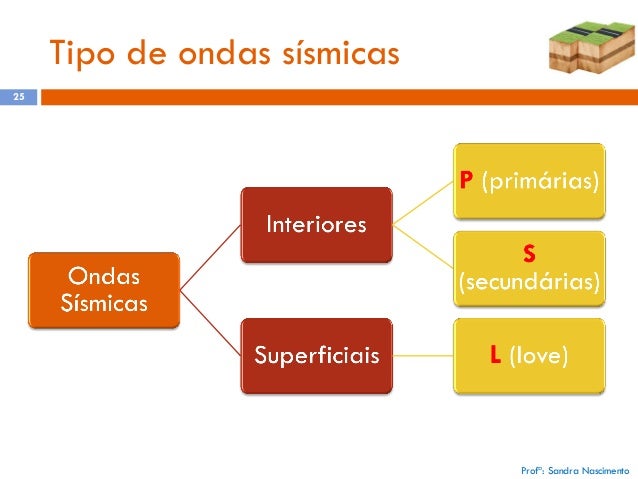

25. Tipo de ondas sísmicas
25
Profª: Sandra Nascimento

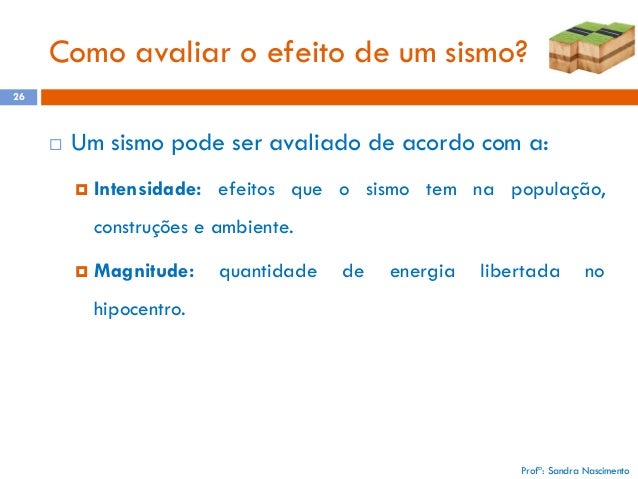

26. Como avaliar o efeito de um sismo?
26

Um sismo pode ser avaliado de acordo com a:

Intensidade: efeitos que o sismo tem na população,
construções e ambiente.

Magnitude:
quantidade
de
energia
libertada
no
hipocentro.
Profª: Sandra Nascimento

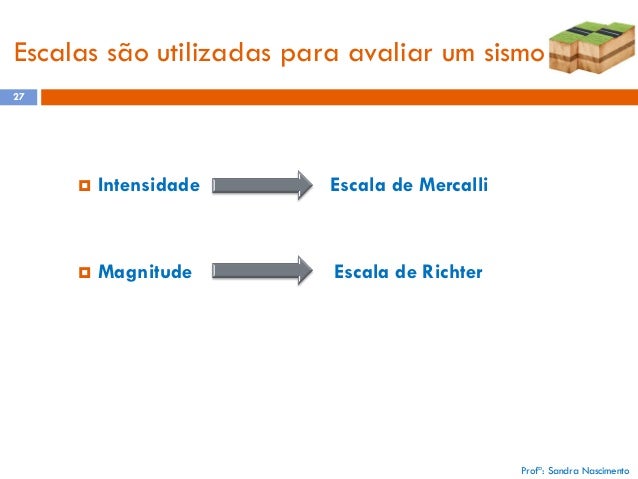

27. Escalas são utilizadas para avaliar um sismo
27

Intensidade
Escala de Mercalli

Magnitude
Escala de Richter
Profª: Sandra Nascimento

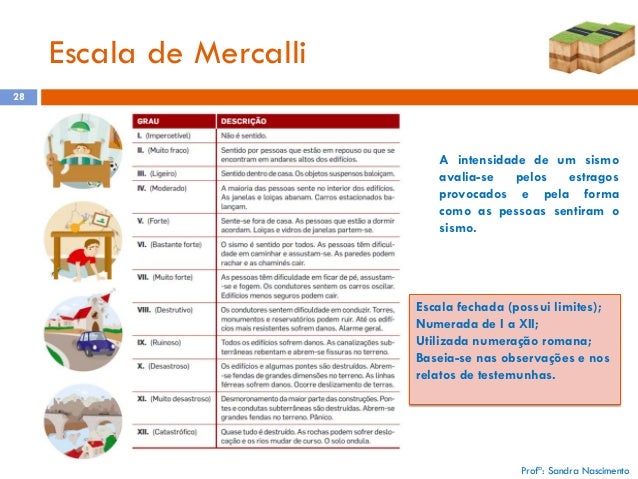

28. Escala de Mercalli
28
A intensidade de um sismo
avalia-se
pelos
estragos
provocados e pela forma
como as pessoas sentiram o
sismo.
Escala fechada (possui limites);
Numerada de I a XII;
Utilizada numeração romana;
Baseia-se nas observações e nos
relatos de testemunhas.
Profª: Sandra Nascimento

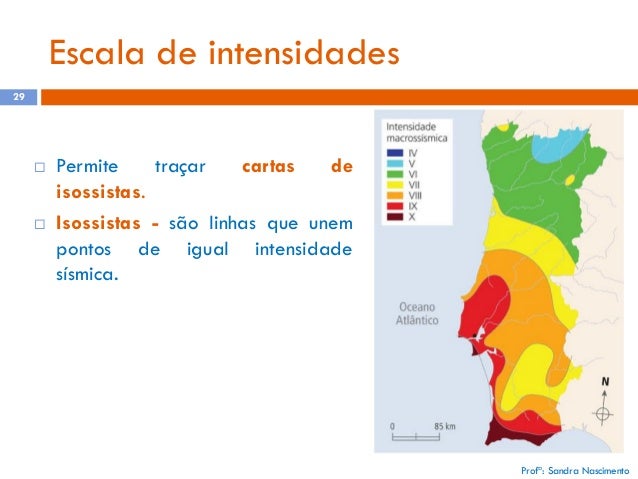

29. Escala de intensidades
29


Permite
traçar
cartas
de
isossistas.
Isossistas - são linhas que unem
pontos de igual intensidade
sísmica.
Profª: Sandra Nascimento

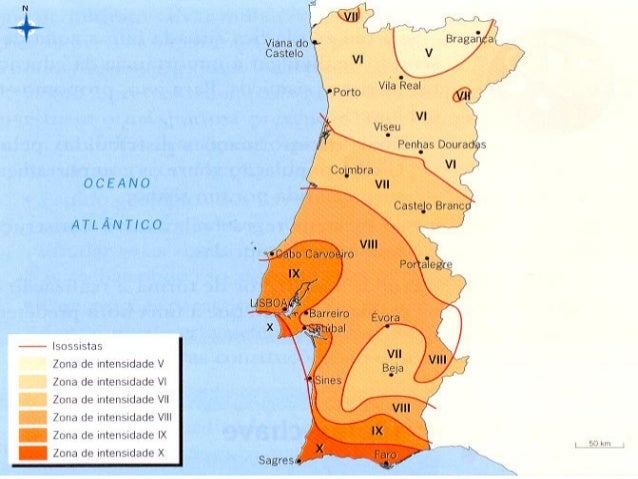

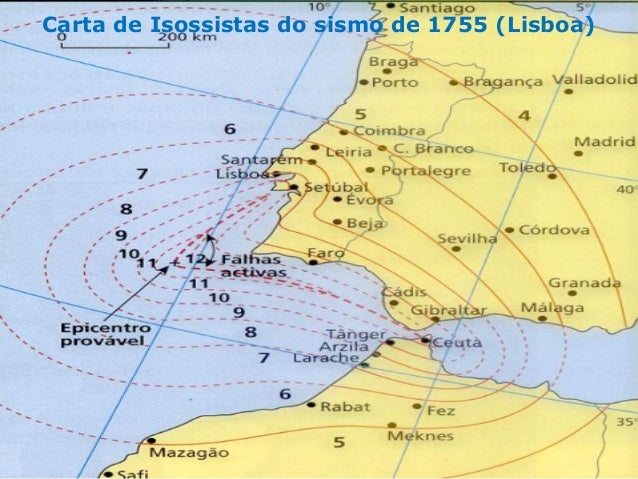

30. Carta de Isossistas do sismo de 1755 (Lisboa)
30

31. 31

32. Fatores que influenciam os efeitos dos
sismos
32
Tipo de solo e rocha
Densidade populacional
Profª: Sandra Nascimento

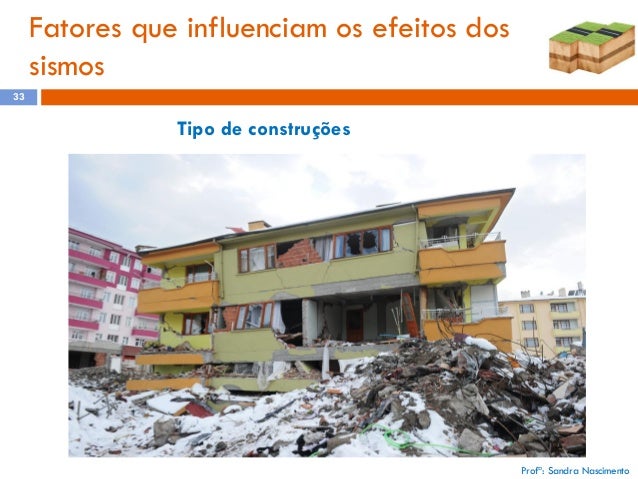

33. Fatores que influenciam os efeitos dos
sismos
33
Tipo de construções
Profª: Sandra Nascimento

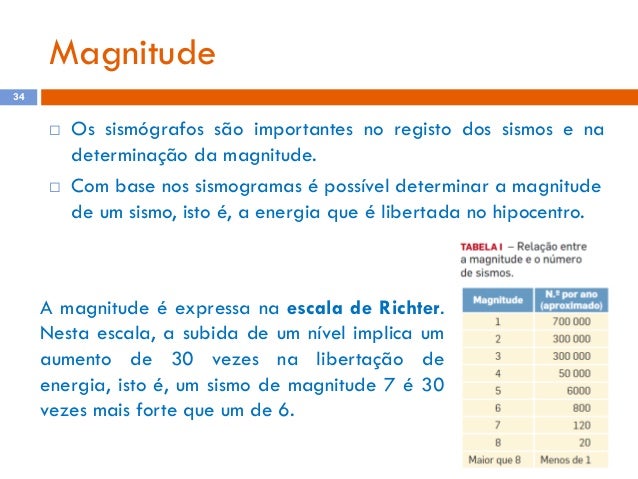

34. Magnitude
34


Os sismógrafos são importantes no registo dos sismos e na
determinação da magnitude.
Com base nos sismogramas é possível determinar a magnitude
de um sismo, isto é, a energia que é libertada no hipocentro.
A magnitude é expressa na escala de Richter.
Nesta escala, a subida de um nível implica um
aumento de 30 vezes na libertação de
energia, isto é, um sismo de magnitude 7 é 30
vezes mais forte que um de 6.

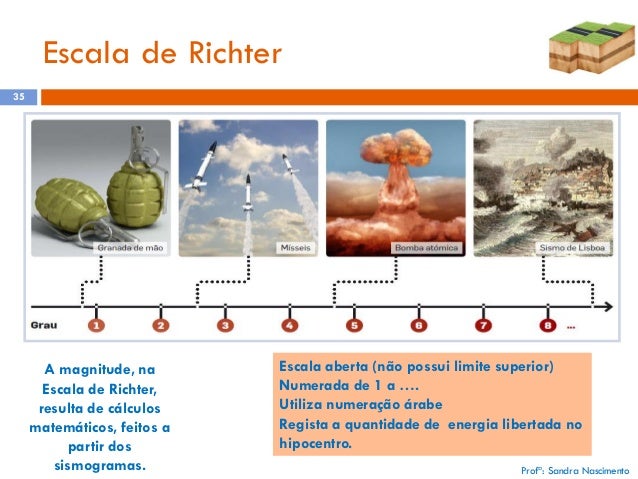

35. Escala de Richter
35
A magnitude, na
Escala de Richter,
resulta de cálculos
matemáticos, feitos a
partir dos
sismogramas.
Escala aberta (não possui limite superior)
Numerada de 1 a ….
Utiliza numeração árabe
Regista a quantidade de energia libertada no
hipocentro.
Profª: Sandra Nascimento

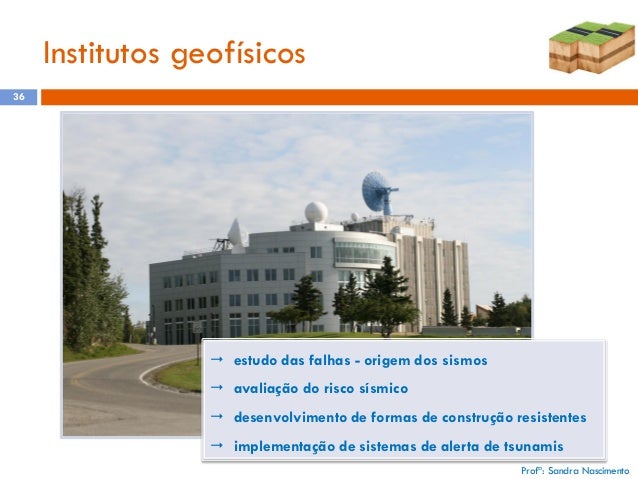

36. Institutos geofísicos
36
 estudo das falhas - origem dos sismos
 avaliação do risco sísmico
 desenvolvimento de formas de construção resistentes
 implementação de sistemas de alerta de tsunamis
Profª: Sandra Nascimento

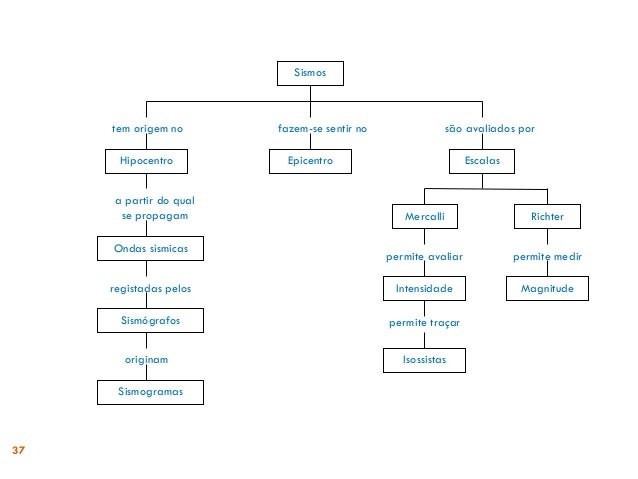

37. Sismos
tem origem no
Hipocentro
a partir do qual
se propagam
fazem-se sentir no
são avaliados por
Epicentro
Escalas
Mercalli
Richter
permite avaliar
permite medir
registadas pelos
Intensidade
Magnitude
Sismógrafos
permite traçar
Ondas sísmicas
originam
Sismogramas
37
Isossistas

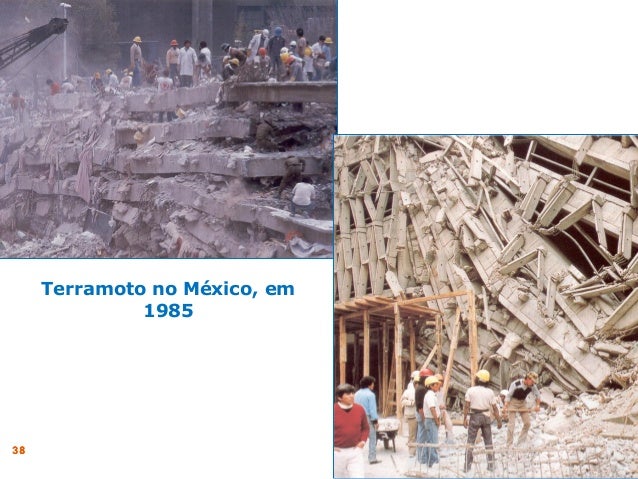

38. Terramoto no México, em
1985
38

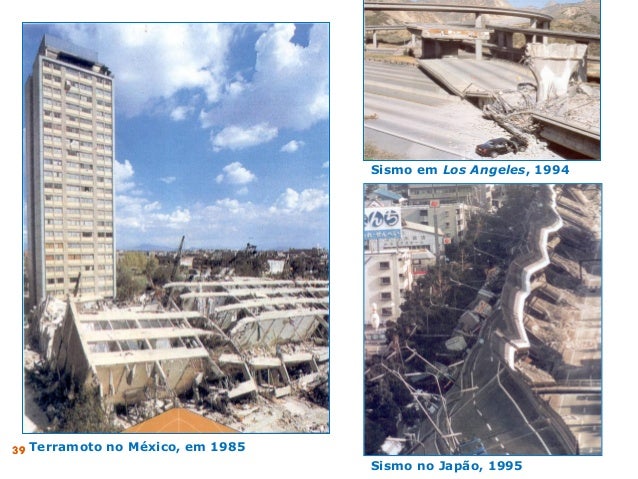

39. Sismo em Los Angeles, 1994
39 Terramoto no México, em 1985
Sismo no Japão, 1995

40. Os sismos e vulcões distribuem-se
uniformemente na superfície da Terra?
40

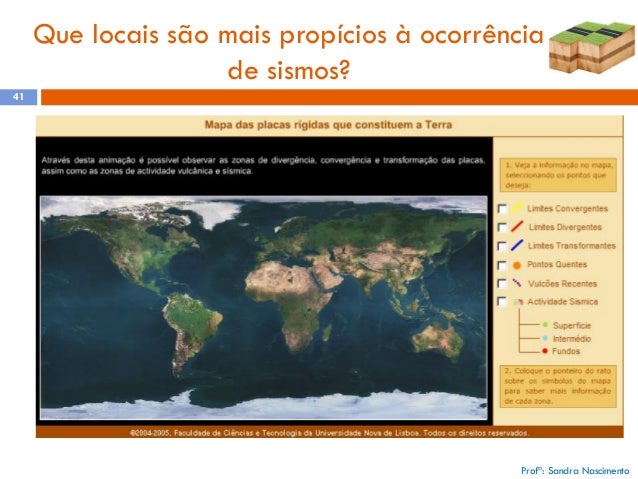

41. Que locais são mais propícios à ocorrência
de sismos?
41
Profª: Sandra Nascimento

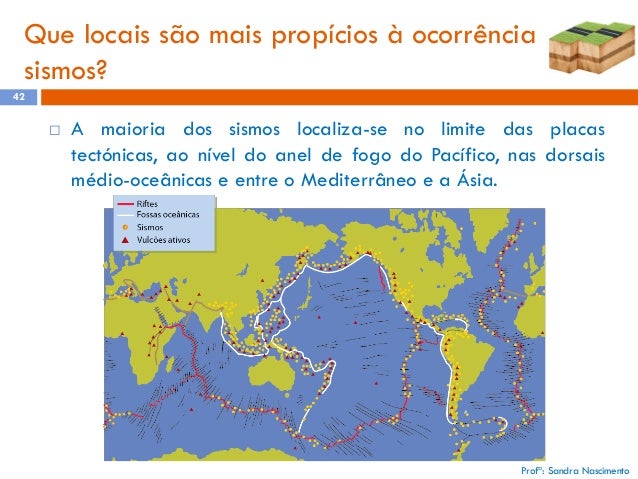

42. Que locais são mais propícios à ocorrência de
sismos?
42

A maioria dos sismos localiza-se no limite das placas
tectónicas, ao nível do anel de fogo do Pacífico, nas dorsais
médio-oceânicas e entre o Mediterrâneo e a Ásia.
Profª: Sandra Nascimento

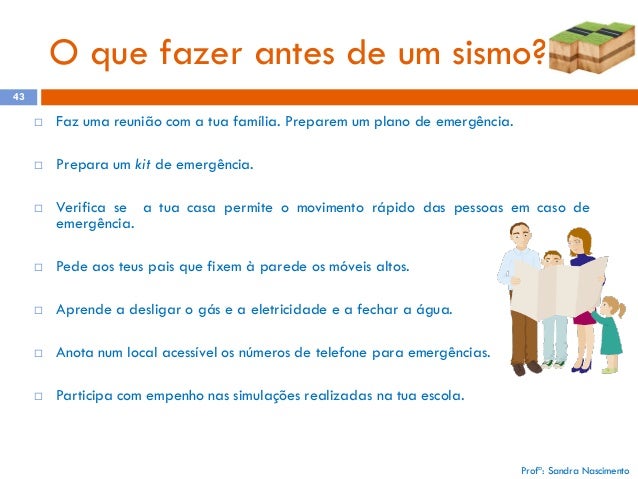

43. O que fazer antes de um sismo?
43

Faz uma reunião com a tua família. Preparem um plano de emergência.

Prepara um kit de emergência.

Verifica se a tua casa permite o movimento rápido das pessoas em caso de
emergência.

Pede aos teus pais que fixem à parede os móveis altos.

Aprende a desligar o gás e a eletricidade e a fechar a água.

Anota num local acessível os números de telefone para emergências.

Participa com empenho nas simulações realizadas na tua escola.
Profª: Sandra Nascimento

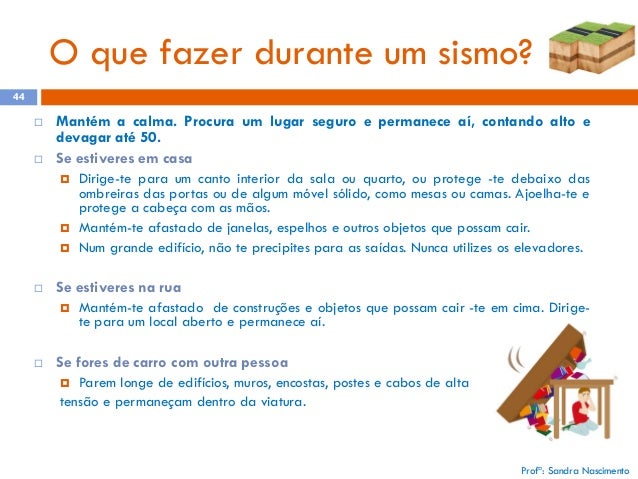

44. O que fazer durante um sismo?
44


Mantém a calma. Procura um lugar seguro e permanece aí, contando alto e
devagar até 50.
Se estiveres em casa




Se estiveres na rua


Dirige-te para um canto interior da sala ou quarto, ou protege -te debaixo das
ombreiras das portas ou de algum móvel sólido, como mesas ou camas. Ajoelha-te e
protege a cabeça com as mãos.
Mantém-te afastado de janelas, espelhos e outros objetos que possam cair.
Num grande edifício, não te precipites para as saídas. Nunca utilizes os elevadores.
Mantém-te afastado de construções e objetos que possam cair -te em cima. Dirigete para um local aberto e permanece aí.
Se fores de carro com outra pessoa
Parem longe de edifícios, muros, encostas, postes e cabos de alta
tensão e permaneçam dentro da viatura.

Profª: Sandra Nascimento

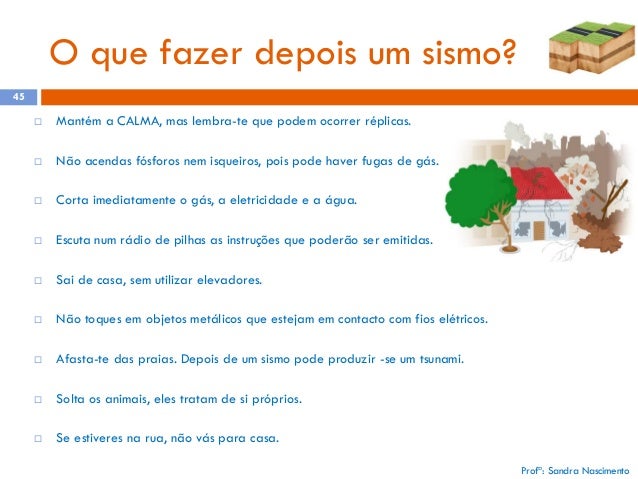

45. O que fazer depois um sismo?
45

Mantém a CALMA, mas lembra-te que podem ocorrer réplicas.

Não acendas fósforos nem isqueiros, pois pode haver fugas de gás.

Corta imediatamente o gás, a eletricidade e a água.

Escuta num rádio de pilhas as instruções que poderão ser emitidas.

Sai de casa, sem utilizar elevadores.

Não toques em objetos metálicos que estejam em contacto com fios elétricos.

Afasta-te das praias. Depois de um sismo pode produzir -se um tsunami.

Solta os animais, eles tratam de si próprios.

Se estiveres na rua, não vás para casa.
Profª: Sandra Nascimento

46. FIM
46
