M.I JOSE HOMERO TREVIÑO GARCIA

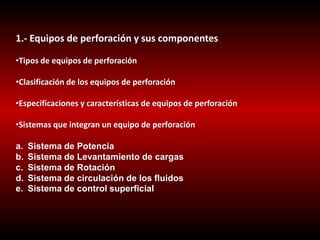

1.- Equipos de perforación y sus componentes
•Tipos de equipos de perforación
•Clasificación de los equipos de perforación...

EQUIPOS DE PERFORACION TERRESTRES
(Onshore)
AUTOTRANSPORTABLES CONVENCIONALES

CLASIFICACIÓN PROFUNDIDAD
PESO PIES METROS
LIGERO 3.000-5.000 1.000-1.500
MEDIO 5.000-10.000 1.500-3.000
PESADO 10.000-16....

Típicamente se fabrican en configuraciones liviana, mediana y
pesada. Se movilizan empleando camiones de carga pesada y
gr...

ARMABLES
Los componentes de estos equipos van montados en “patines”, de
tal forma, que el equipo puede moverse en unidades...

Los equipos modernos, se fabrican de tal manera que la torre y los
elementos que constituyen el equipo, puedan movilizarse...

Autotransportables
Autotransportables son aquellos
equipos MONTADOS SOBRE
UNIDADES MOVILES y son utilizados
para la perfor...

Semi
Sumergibles
EQUIPOS PARA PERFORACION MARINA
(Offshore)
APOYADOS EN
FONDO FLOTANTE
Plataformas Jackups
Barcos
Barcazas

BARCAZA SUMERGIBLE
BARCAZA FLOTANTE

El cantiliver permite asercarse a
las plataformas fijas

Sec02_FieldDevelopmentPlann
ing_All.ppt
• TLP Tension Leg Platform
• Mini-TLP Mini Tension Leg Platform
• ETLP Extended Te...

TIPOS A B C D E
Profundidad (pies) 8000 10000-
12000
15000 20000 25000
Capacidad de torre
(mil lbs)
500 750 1200 1600 2000...

El cable de perforación sostiene todo el ensamble de
perforación por medio de un sistema de poleas y
varios dispositivos d...

SISTEMA DE IZAJE

LINEA RAPIDA
LINEA MUERTA
CABLE DE PERFORACION
ANCLA O BECERRO
CORONA

Es un arreglo de poleas montado en
vigas, en el tope de la de la torre de
perforación, donde se pasa el cable de
perforaci...

Diseño: la distribución del peso
de un Polea viajera afecta su
funcionamiento.
Un buen diseño mantiene la
mayor parte del ...

EL RADIO DE LA RANURA.
Si la ranura de la polea es demasiado angosta para el cable,
habrá desgaste excesivo tanto en éste...

Diámetro del Cable de
Acero, d Tolerancia*
Radio Fondo de Ranura, R**
Mínimo Máximo
3/8 (9.5) +1/32,-0 (+0.8,-0) 0.205 (5....

EL DIÁMETRO DE LA SUPERFICIE DE RODAMIENTO
Es importante porque el hecho mismo de plegar una línea
de acero alrededor de u...

Es una pieza localizada debajo del Polea viajera al la que va
unido y del cual van suspendidos la unión giratoria, la fle...

DIAMETRO DE LAS POLEAS:
24” a 72” (61 a 183 cm)
RANGO DE CARGA:
175 a 650 Ton(160 a 590 TM)
RANGO DE CARGA:
100 a 1.250 To...

Son abrazaderas extremadamente resistentes que sujetan la
sarta de tubería, ya sea de perforación, de revestimiento o de
p...

Elevador tipo Cuello de Botella: Este tipo de elevador puede
levantar tuberías de perforación que tienen un ahusamiento de...

Tanto los elevadores de cuello levadizo como los del tipo cuello de botella, se
pueden conseguir en dos modelos distintos:...

AHUSAMIENTO DE
18 GRADOS
UNIÓN DE TUBERÍA EN
EXTREMOS CAJA
CUERPO
UNIÓN DE TUBERÍA EN
EXTREMO ESPIGA
TUBERÍA DE PERFORACIÓ...

ELEVADOR TIPO CUELLO LEVADIZO
El elevador tipo cuello levadizo es el que se utiliza con un tipo de tubería
que tiene un ho...

Características y especificaciones del malacate.
Es la unidad de potencia más importante de un equipo. Por lo tanto, su se...

POTENCIA NOMINAL EN LOS MALACATES
LBS X1000

POTENCIA
TIEMPO

CALCULO DE LA LONGITUD
DEL CARRETE

Bloque Corona
Un bloque localizado en el tope de la torre ó mástil
1. Contiene un número de poleas donde se enrolla la
cab...

POLEA VIAJERA Y CABLE DE PERFORACION

EL EQUIPO ROTATORIO
EL EQUIPO ROTATORIO CONSISTE
EN UNA UNION GIRATORIA, FLECHA,
MESA ROTATORIA, Y LA SARTA DE
PERFORACION...

TOP DRIVE

TOP DRIVE Needed for
Drilling with Casing
 Drilling rotation and torque
 Hoisting
 Circulating
 Pipe Make-up
 Drillin...

Casing Drive System
 Transfers pipe from “V” door.
 Applies connection and drilling
torque to casing.
 Supports weight ...

1. Pick Up CDS.
2. Make up CDS to top drive.
3. Place joint in V-door with crane.
4. Hoist Joint with CDS.
1
4
3
2
Surface...

5. Tail in joint.
6. Stab joint.
7. Stab CDS.
8. MU & Tq connection.
9. Drill Joint down.
5 6
87

Unobstructed Floor when Drilling with Casing

Su función es resistir el peso de la sarta de
perforación durante las operaciones de
levantamiento y descenso de la misma,...

El Cable de Perforación:
Los cables difieren en el número de torones y en el arreglo ó
patrón de los hilos en cada uno de ...

PREFORMADO
El preformado de los torones es para que encajen
apretadamente unas con otras, sin necesidad de
someterlos a un...

CONSTRUCCIÓN
El alma o núcleo, soporta los torones
exteriores del cable y determina su
flexibilidad. La mayoría de los cab...

CONSTRUCCIÓN
El alma de un cable es una torón de hilos de acero que van en espiral en
dirección contraria a la torcedura d...

TRAMA DEL CABLE
 La trama derecha, indica que la dirección del
espiral es hacia la derecha.
 La trama izquierda, indica ...

DISEÑO
Un diseño común es el diseño 6 x 19 Seale.
El número 6 se refiere al número de torones que
rodean al núcleo de ca...

DISEÑO

El Trenzado y su construcción
2. Hilos de Rellenos (Filler)– Consiste en dos capas de hilos
del mismo tamaño trenzados alr...

El Trenzado y su construcción
3. Sellado (Seale)– Dos capas alrededor de un hilo central con el mismo
número de hilos en c...

El Trenzado y su construcción
4. Warrington – Dos capas de hilos, la capa exterior tiene hilos
de dos tamaños que se alter...

5.-Patrones combinados
(Seale-Warrinton)
El Trenzado y su construcción
Normalmente las trenzas están preformadas para que ...

DISEÑO
Una descripción completa de un cable de acero incluye:
1. Longitud
2. Diámetro
3. Número de torones
4. Número de hi...

SELECCIÓN
Diámetro.
Es necesario recordar que los cables de perforación están fabricados
con sobredimenciones, es decir, c...

SELECCIÓN
La medición del diámetro de cables se efectúa
mediante el uso de un calibrador lineal capaz de
medir incrementos...

LONGITUD
Antes se acostumbraba cortar el cable de perforación la
longitud precisa para guarnir en los bloques el número e...

LONGITUD
El costo de trasladar el
cable varias veces puede
anular la economía
resultante del
rendimiento mayor de un
cabl...

ÁNGULO DE DESVIACIÓN
Es importante para controlar el desgaste del
cable. Cuando un cable está guenido entre el
tambor y la...

DIAMETRO DE LA POLEA:
7/8” a 2” (22 a 51 mm)

VIDA ÚTIL
De todos los accesorios reemplazables es decir, artículos que se
desgastan más por el uso en las operaciones de ...

DESLIZAMIENTO Y CORTE
Para planificar un programa de deslizamiento y corte es necesario tomar
nota de factores tales como:...

Las rupturas del cable de perforación pueden derivar en:
Lesiones a la tripulacion del equipo
Dños a la torre.
Caída de...

Cada vez que sube o baja la polea viajera el cable realiza un trabajo.
Este Trabajo se puede cuantificar en Toneladas-Kiló...

Se le denomina factor de seguridad del cable a la relación que existe entre la resistencia
real de cable y la carga de tra...

Dependiendo de la aplicación se podrá variar el F.S. cuando se manejen cargas que
requieren un máximo cuidado por que invo...

El concepto de este cálculo, significa que se puede manejar en las líneas
guarnidas en el aparejo una carga o peso hasta d...

Tabla 7.11 Datos del cable acero - Alma de fibra
Clasificación de 6 x 37 alma de fibra
Acero de arado mejorado y extra mej...

Ejemplo:
Se tiene un mástil T-126 (38.4 m de altura) que
requiere un guarnido de cable de 370 m. para esto
utilizamos un c...

GRÁFICA 2 PARA CALCULAR
META DE SERVICIO
Relación entre ton-km, altura del mástil
y diámetro del cable-1315 ton x km
De ac...

GRAFICA 3 PARA ESTIMAR EL
FACTOR DE SERVICIO DE TON-KM
En el ejemplo anterior los resultados
obtenidos son para un factor ...

DESLIZAMIENTO Y CORTE
El Término Puntos Críticos se refiere a aquellos lugares a lo largo
del cable de perforación que son...

7.5.8. Deslizamiento y corte del cable de perforación
El concepto de deslizamiento del cable está basado en el propósito d...

Tabla 7.15 Número de vueltas por cortar de cable
Longitud de una vuelta del cable en el tambor L = ∏X D
L= 3.1416 x 18” = ...

7.5.9. Cálculo del trabajo realizado del cable en diferentes operaciones
1.- FÓRMULA PARA TRABAJO DEL CABLE EFECTUANDO VIA...

Sustituyendo valores

GUARNIDO DE APAREJOS PARA
MASTILES

GUARNIDO
Guarnido: Es el ensarte de la línea desde el tambor del malacate hasta el
ancla de la línea muerta, pasando alter...

LA SARTA DE PRFORACION Y
SUS COMPONENTES

COMBINACIONES ROTARIA, Y
LLAVES DE FUERZA

1. Presas
2. Líneas de succión
3. Bombas
4. Conexiones superficiales
5. Tubería de perforación
6. Barrena
7. Espacio anula...

SISTEMA CIRCULATORIO Y BOMBAS DE LODO

COMPONENTES TIPO DEL EQUIPO DE SUPERFICIE

BOMBAS DE LODO LINEAS DE DESCARGA , PRESAS DE LODOS
Y CENTRIFUGAS .

BOMBAS DE LODO Y VALVULAS DE SUCCION,
DESCARGA Y DE SEGURIDAD

Para la eficacia de funcionamiento máxima, la presión de la precarga debe ser 75 por ciento de
la presión mínima del siste...

PRESAS DE LODOS

CLASIFICACION DE LOS SOLIDOS

MOTORES
CATERPILLAR
CORTE TRANSVERSAL DEL MOTOR
CORTE TRANSVERSAL DEL SISTEMA DE
ADMISIÓN DE ESCAPE

ARREGLO DE PREVENTORES

PREVENTORES ESFERICOS

PREVENTORE SENCILLO DE ARIETES

PREVENTOR DOBLE CON SALIDAS LATERALES

RAMS DE PREVENTORES

MULTIPLE DE ESTRANGULACION
Y CONSOLA DE OPERACIÓN

SISTEMAS

CON

CONJUNTO DE PREVENTORES
