LA ELECTRÓNICA EN EL AUTOMÓVIL + -

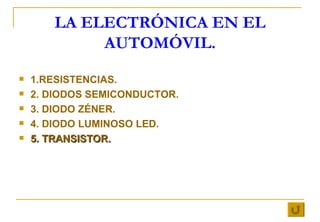

LA ELECTRÓNICA EN EL AUTOMÓVIL. <ul><li>1.RESISTENCIAS. </li></ul><ul><li>2. DIODOS SEMICONDUCTOR. </li></ul><ul><li>3. DI...

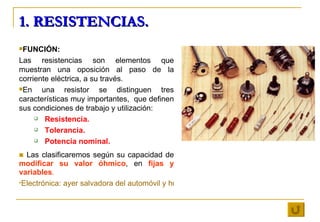

1. RESISTENCIAS. <ul><li>FUNCIÓN: </li></ul><ul><li>Las resistencias son elementos que muestran una oposición al paso de l...

1.1. Características de las Resistencias. <ul><li>Resistencia: </li></ul><ul><li>Es el valor óhmico de un resistor (resist...

Tabla de Códigos de Colores - - - - Sin color  10 % x 0,01 - - Plata  5 % x 0,1 - - Oro - - 9 9 Blanco - - 8 8 Gris ...

1.4. RESISTENCIAS FIJAS. <ul><li>Según su fabricación, se pueden diferencias resistencias aglomeradas, resistencias de ...

Ejemplo de Aplicación en el Automóvil Circuito selector de velocidad del ventilador habitáculo. La selección del los disti...

Resistencias Variables <ul><li>Estos tipos de resistencias se denominan potenciómetros , siendo posible modificar el val...

Ejemplo de Aplicación en el Automóvil Sensor posición mariposa. Caudalímetro de aleta. Sensor posición acelerador Todos es...

Resistencias Especiales <ul><li>Resistores variables especiales (no lineales) </li></ul><ul><li>Este tipo de resistores mo...

Resistencias Especiales Modifican sus características resistivas con la variación de determinadas magnitudes físicas , co...

Existen dos tipos de resistencias sensibles a la temperatura: las de coeficiente de temperatura negativo (NTC) y las de co...

Resistencias sensibles a la temperatura ZONA DE UTILIZACIÓN DE UNA PTC.

Ejemplo de Aplicación en el Automóvil Sensor Temperatura motor. Sensor temperatura aire Sensor posición acelerador La prin...

Diodo Semiconductor El diodo es un componente electrónico realizado con material semiconductor (germanio o silicio), y cuy...

CIRCUITO RECTIFICADOR DE MEDIA ONDA

CIRCUITO RECTIFICADOR DE DOBLE ONDA

CIRCUITO RECTIFICADOR DE DOBLE ONDA SIN TRANSFORMADOR (PUENTE DE GRAETZ)

Aplicación de los Diodos Alternador Rotor Estator Puente rectificador Regulador Electrónico

Diodo Zéner Al igual que un diodo normal, deja pasar la corriente cuando está directamente polarizado. Pero cuando se le ...

Al conectar el diodo zéner polarizado inversamente, el diodo se comporta como un diodo normal, siempre y cuando la tensió...

Diodo Luminoso Led Son diodos que emiten luz al paso de la corriente, los hay de distinto tamaño y color, tenemos que ten...

DIODOS BICOLORES DIODOS DE TRES COLORES K Rojo Verde K Rojo Verde

Transistor Puede decirse que en general los transistores son dispositivos electrónicos con dos uniones y tres terminales, ...

FUNCIONAMIENTO DEL TRANSISTOR Corte y saturación
