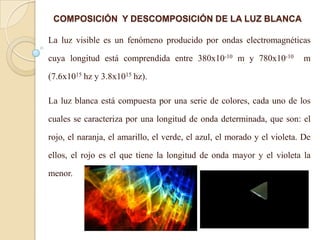

1. La luz visible es un fenómeno producido por ondas electromagnéticas
cuya longitud está comprendida entre 380x10-10 m y 780x10-10 m
(7.6x1015 hz y 3.8x1015 hz).
La luz blanca está compuesta por una serie de colores, cada uno de los
cuales se caracteriza por una longitud de onda determinada, que son: el
rojo, el naranja, el amarillo, el verde, el azul, el morado y el violeta. De
ellos, el rojo es el que tiene la longitud de onda mayor y el violeta la
menor.
COMPOSICIÓN Y DESCOMPOSICIÓN DE LA LUZ BLANCA

2. Se pueden ver los colores del arco iris, que es la
luz blanca que viene del sol y es separada por las
gotas de lluvia a modo de prisma.
En la figura anterior se representa la
descomposición de la luz blanca (luz visible), en
los colores que la componen, mediante un prisma.

3. La longitud de onda se expresa de la siguiente manera:
λ = c / f
donde:
λ = longitud de onda de la luz
c = velocidad de la luz en el espacio (300,000 Km./seg)
f = frecuencia
La luz se puede dividir en tres categorías: Luz ultravioleta
(UV), luz visible, luz infrarroja. Ver la siguiente tabla.
Longitud de Onda (nm)
Luz Ultravioleta (UV) Menor a 400
Violeta 450
Azul 500
Verde 550
Amarillo 600
Naranja 650
Rojo 700
Luz Infrarroja (IR) Mayor a 700

4. El ojo humano tiene una capacidad limitada y no es capaz de
ver luz de longitudes de onda mayores a la de la luz
ultravioleta (UV), ni menores a la de la luz infrarroja.
La Luz que todos vemos, se descompone en los colores que
se muestran en la tabla anterior. La luz blanca es la
combinación de todos los colores y la negra es ausencia de
ellos.

5. ONDA
ELECTROMAGNÉTICA
 Una onda electromagnética es la forma de propagación
de la radiación electromagnética a través del espacio.
Las ondas electromagnéticas son transversales; las
direcciones de los campos eléctrico y magnético son
perpendiculares a la de propagación.

6. Una onda electromagnética, concretamente una onda
polarizada plana que se propaga en la dirección positiva de
x. Los vectores del campo eléctrico (en rojo) son paralelos
al eje y, los vectores del campo magnético (en azul) son
paralelos al eje z.
http://www.walter-fendt.de/ph14s/emwave_s.htm

7. TIPOS DE ONDAS ELECTROMAGNÉTICAS

8. ONDAS DE RADIO
Son ondas electromagnéticas producidas
por circuitos eléctricos. Su longitud de onda
está comprendida entre 10 km y 10 cm.
Son generadas por dispositivos
electrónicos.
Se transmiten a cualquier distancia
mediante los satélites artificiales. Este tipo de
ondas son las que emiten la TV, teléfonos
móviles y los radares.

9. Radiodifusión y telecomunicaciones
Cada una de las frecuencias de las ondas
electromagnéticas empleadas en la radiocomunicación.
Además son utilizadas para tratamientos médicos
corporales.
USOS

10. MICROONDAS
Son ondas producidas por vibración
de moléculas, que son capaz de
atravesar la materia.
Radiación cósmica de fondo en la
región de microondas, reflejada en la
tierra

11. RADIACIÓN INFRARROJA
Comprende las longitudes de onda
que van de 10-3 m a 10-6 m y las
frecuencias desde 1011 hasta 1014 Hz. Los
cuerpos calientes la emiten, como
aparatos de calefacción, planchas,
bombillas, etc.
Todos los objetos alrededor de
nosotros emiten la radiación IR.
Objetos más calientes emiten la
radiación mayor cantidad de IR.

12. RADIACIÓN INFRARROJA
Foto IR del polvo sistema Solar
Foto IR de una persona

13. LUZ VISIBLE
Es el conjunto de radiaciones que el ojo
humano es capaz de ver. La luz blanca es la suma
de todos los colores del visible, desde el rojo al
violeta. Están comprendidas entre 7.8x10-7 y
3.80x10-7 m.
La luz blanca esta compuesta de luz de
todos los colores

14. RADIACIÓN ULTRAVIOLETA
Se inicia en la zona de alta frecuencia.
Comprende las longitudes de onda entre 10-7
y 10-10m y frecuencias entre 1015 y 1018Hz. El
sol es una fuente importante de radiación
ultravioleta (UV); una exposición excesiva es
peligrosa para la piel.
El 10% de la luz solar es UV

15. RAYOS X
Es una radiación de elevada energía y
capacidad de penetración, está comprendida
entre frecuencias de 1018 a 1020Hz. Se utiliza
en medicina (radiografías) y se han de tomar
precauciones porque pueden dañar los
tejidos.

16. RAYOS GAMMA
Es la radiación de más alta frecuencia y
energía, muy penetrante y altamente
peligrosa. Se origina en los procesos
radiactivos. La frecuencia alcanza valores de
1024 Hz.
Una porción del mapa de
rayos gama de la galaxia. Los
puntos amarillos corresponden
a espacios conocidas de la
galaxia con fuentes brillantes
de rayos gama, mientras que
las áreas azules indican
regiones de bajas emisiones.
Las armas
nucleares son fuentes
de rayos gama entre
otros tipos de
radiación (alfa, betas,
gama y X).

17. LA LUZ COMO ONDA Y PARTÍCULA
 La luz tiene el comportamiento de una
onda.
 Pertenece a la gran familia de las ondas
electromagnéticas.
 La luz por lo tanto es una onda
electromagnética.
 Las ondas electromagnéticas son la suma
de campos magnéticos y eléctricos.
 Los colores que percibimos son ondas
electromagnéticas.
 Los colores que podemos ver se le llama
espectro visible (los colores del arco iris).

18. LA LUZ COMO ONDA Y PARTÍCULA
 El color violeta es la luz de mayor
frecuencia.
 El color rojo es la luz de menor
frecuencia.
 Las ondas electromagnéticas cercanas
al espectro visible, cuya frecuencia es
mayor que la de la luz de colores violeta,
se llaman ondas ultravioleta.
 Las ondas que tienen frecuencias
menores que la de la luz de color rojo se
conocen como ondas infrarrojas.
