1.
Perfis topográficos Inclinação Escala

2.

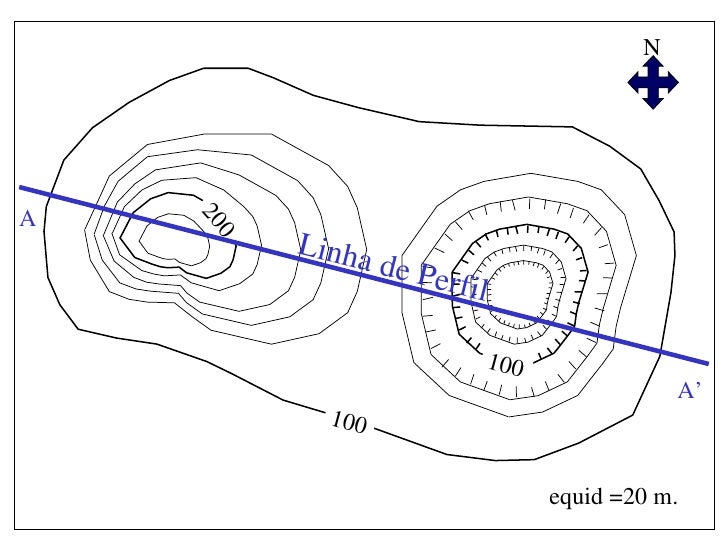

equid =20 m. 100 200 100 Linha de Perfil A A’ N

3.
CI =20 ft. 100 200 100 A A’ Scrap paper N Tira de papel

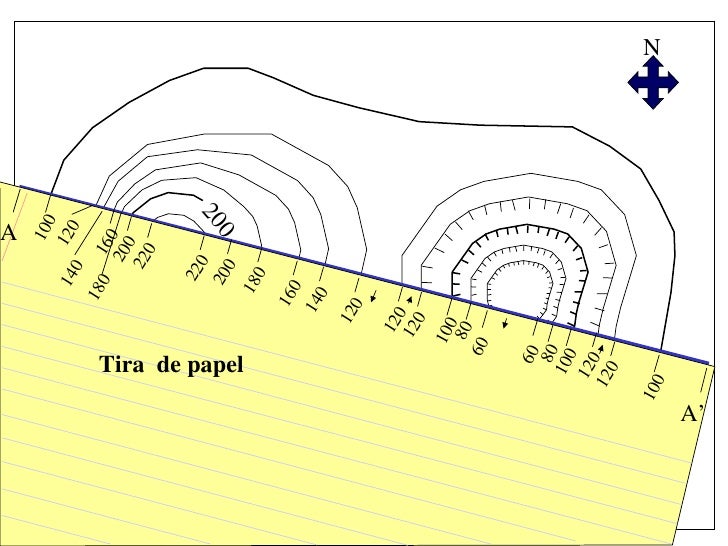

4.
CI =20 ft. 100 200 100 A A’ Tira de papel A A’ 100 120 120 100 80 60 60 80 100 120 120 120 140 160 180 200 220 220 200 180 160 140 120 100 N

5.
40 m A A’ 100 120 120 100 80 60 60 80 100 120 120 120 140 160 180 200 220 220 200 180 160 140 120 100 60 80 100 120 140 160 180 200 220

6.
40 m 60 80 100 120 140 160 180 200 220 A A’ 100 120 120 100 80 60 60 80 100 120 120 120 140 160 180 200 220 220 200 180 160 140 120 100

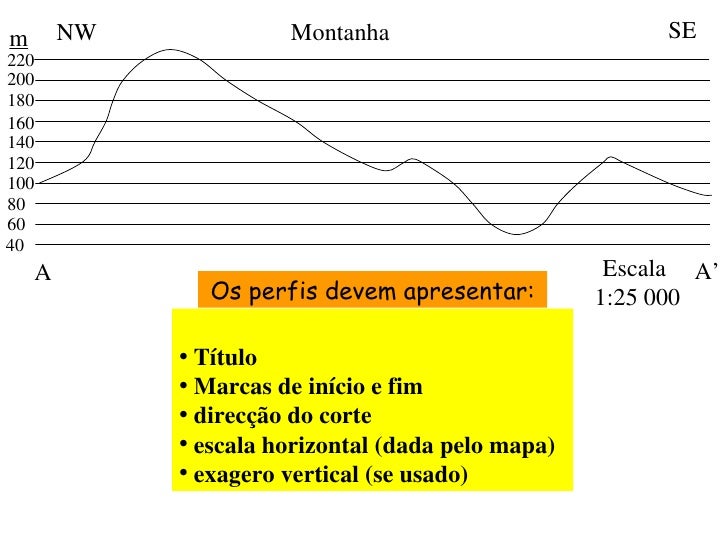

7.
40 Os perfis devem apresentar: A A’ Montanha m NW SE <ul><li>Título </li></ul><ul><li>Marcas de início e fim </li></ul><ul><li>direcção do corte </li></ul><ul><li>escala horizontal (dada pelo mapa) </li></ul><ul><li>exagero vertical (se usado) </li></ul>Escala 1:25 000 60 80 100 120 140 160 180 200 220

8.

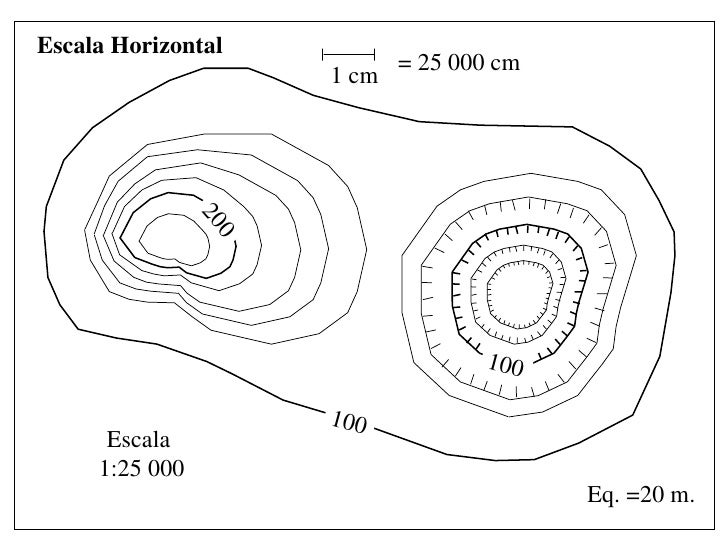

Eq. =20 m. 100 200 100 Escala 1:25 000 = 25 000 cm Escala Horizontal 1 cm

9.

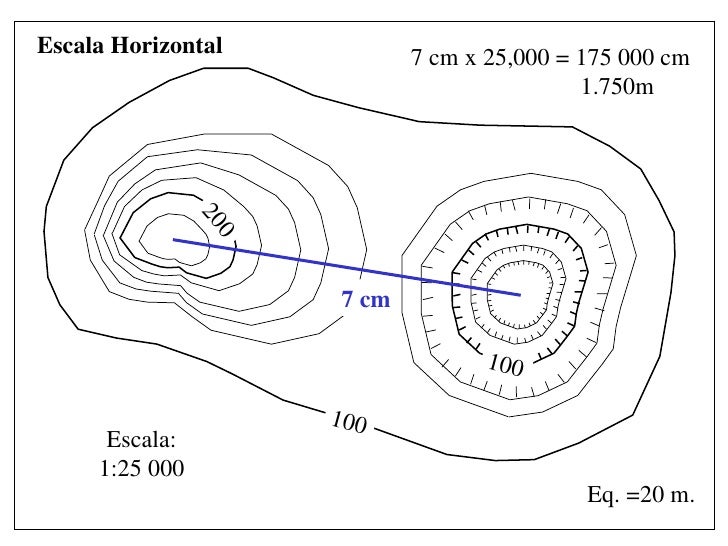

Eq. =20 m. 100 200 100 Escala: 1:25 000 7 cm x 25,000 = 175 000 cm 1.750m 7 cm Escala Horizontal

10.
40 m Escala Vertical 1 cm = 60 m 1 cm = 6 000cm Esc. V. = 1:6 000 Esc. H. = 1:25 000 Exagero Vertical 60 80 100 120 140 160 180 200 220 1 cm Ex.v. = Esc. V. Esc. H. 1 6.000 1 25.000 = 4.1 X

11.

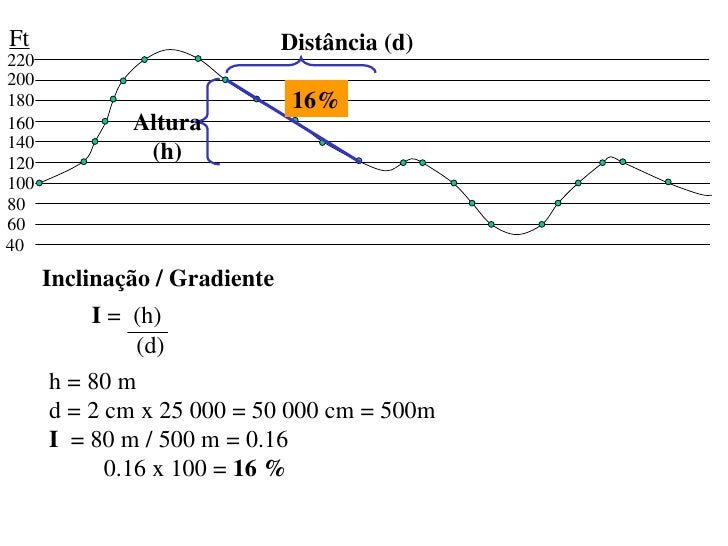

40 Inclinação / Gradiente Ft h = 80 m d = 2 cm x 25 000 = 50 000 cm = 500m I = 80 m / 500 m = 0.16 0.16 x 100 = 16 % 16% 60 80 100 120 140 160 180 200 220 I = (h) (d) Altura (h) Distância (d)
