Este documento describe un amplificador estéreo de 400W que ofrece alta potencia y alta definición de sonido con bajo ruido. Funciona con una alimentación de ±46V CC y puede entregar 400W con 2 parlantes de 4 ohmios o 200W con 2 parlantes de 8 ohmios. Incluye diagramas del circuito, la placa de circuito impreso, la disposición de los componentes y la lista de materiales necesarios para su construcción.

1. Amplificador de 400W Complementario
1
+46 Vcc
-46 Vcc
AC 33v x 33v
AC
4700 uF
4700 uF
Este Amplificador estereo, no solo es de una gran potencia si no también de una
alta definición en el sonido y muy bajo ruido. Para obtener los 400 Vatios, debe
trabajarlo a 4 ohmios, es decir con 2 parlantes de 4 ohmios, o 4 parlantes de 8
ohmios de a dos en paralelo por canal.
Si lo usa con solo dos parlantes de 8 ohmios, le entregara una potencia de 200w
(100w por canal). Claro esta que trabajaría muy descansado.
Para tener éxito en este proyecto, debe tener conocimientos básicos de
electrónica y leer nuestra sección de .
Nuestra filosofía es la del menor esfuerzo.
recomendaciones
NO
Construyasuvideorockola.com
+Vcc
-Vcc
1N4004
10K
104
104
1N4004
Tip 41
Tip 42
Tip 41
Tip 42
104
27
820
18K
A1015
A1015
18K
330
330 pF
47 uF
270
56
6.8
0.47
100
D1047
B817
B817
D1047
10
6.8
100
0.47
0.47
0.47
10
1K
2.2 uF
+46V DC
-46V DC
0V DC
1V
0.7V
0.5V
1V
0.5V

2. Amplificador de 200W por canal a 4 Ohmios
POSICIÓN DE LOS COMPONENTES
6.8
100
6.8
6.8
6.8
0.47 /5W
0.47 /5W
0.47 /5W
0.47 /5W
0.47 /5W
0.47 /5W
0.47 /5W
0.47 /5W
100
100
100
D1047D1047D1047D1047B817EB817EB817EB817E
TIP41C
TIP41CTIP42C
TIP42CTIP41C
TIP41CTIP42C
TIP42C
1N4004
1N4004
1N4004
1N4004
1N4004
1N4004
1N4004
1N4004
1N4004
1N4004
10
10
10
10
P600J
P600J
P600J
P600J
A1015
A1015
A1015
A1015
A1015
A1015
1K1K
5656
27
27
330pF
330pF
6800uF/63v
6800uF/63v
+
+
104
104104
104
18K
18K
820820
330330
47uF/63v47uF/63v
18K18K
10K
10K
2.2uF/100v
2.2uF/100v
EntradaR
EntradaL
GND
GND
Alimentacion
33v33v
GND
Salida
RL
0v
construyasuvideorockola.com
270270
2
Construyasuvideorockola.com

3. CIRCUITO IMPRESO a tamaño real. En caso de imprimir con la técnica
de planchado, invierta el dibujo, pero si es para serigrafía imprimalo así
21.3centimetros 15.6 centimetros
3
Circuito impreso para serigrafía
Construyasuvideorockola.com

4. MÁSCARA DE COMPONENTES
Amplificador de 200W por canal a 4 Ohmios
6.8
100
6.8
6.8
6.8
0.47 /5W
0.47 /5W
0.47 /5W
0.47 /5W
0.47 /5W
0.47 /5W
0.47 /5W
0.47 /5W
100
100
100
D1047D1047D1047D1047B817EB817EB817EB817E
TIP41C
TIP41CTIP42C
TIP42CTIP41C
TIP41CTIP42C
TIP42C
1N4004
1N4004
1N4004
1N4004
1N4004
1N4004
1N4004
1N4004
1N4004
1N4004
10
10
10
10
P600J
P600J
P600J
P600J
A1015
A1015
A1015
A1015
A1015
A1015
1K1K
5656
27
27
330pF
330pF
6800uF/63v
6800uF/63v
+
+
104
104104
104
18K
18K
820820
330330
47uF/63v47uF/63v
18K18K
10K
10K
2.2uF/100v
2.2uF/100v
EntradaR
EntradaL
GND
GND
Alimentacion
33v33v
GND
Salida
RL
0v
construyasuvideorockola.com
270270
4
Construyasuvideorockola.com

5. Amplificador de 200W por canal a 4 Ohmios
MÀSCARA DE ANTISOLDER
5
Construyasuvideorockola.com

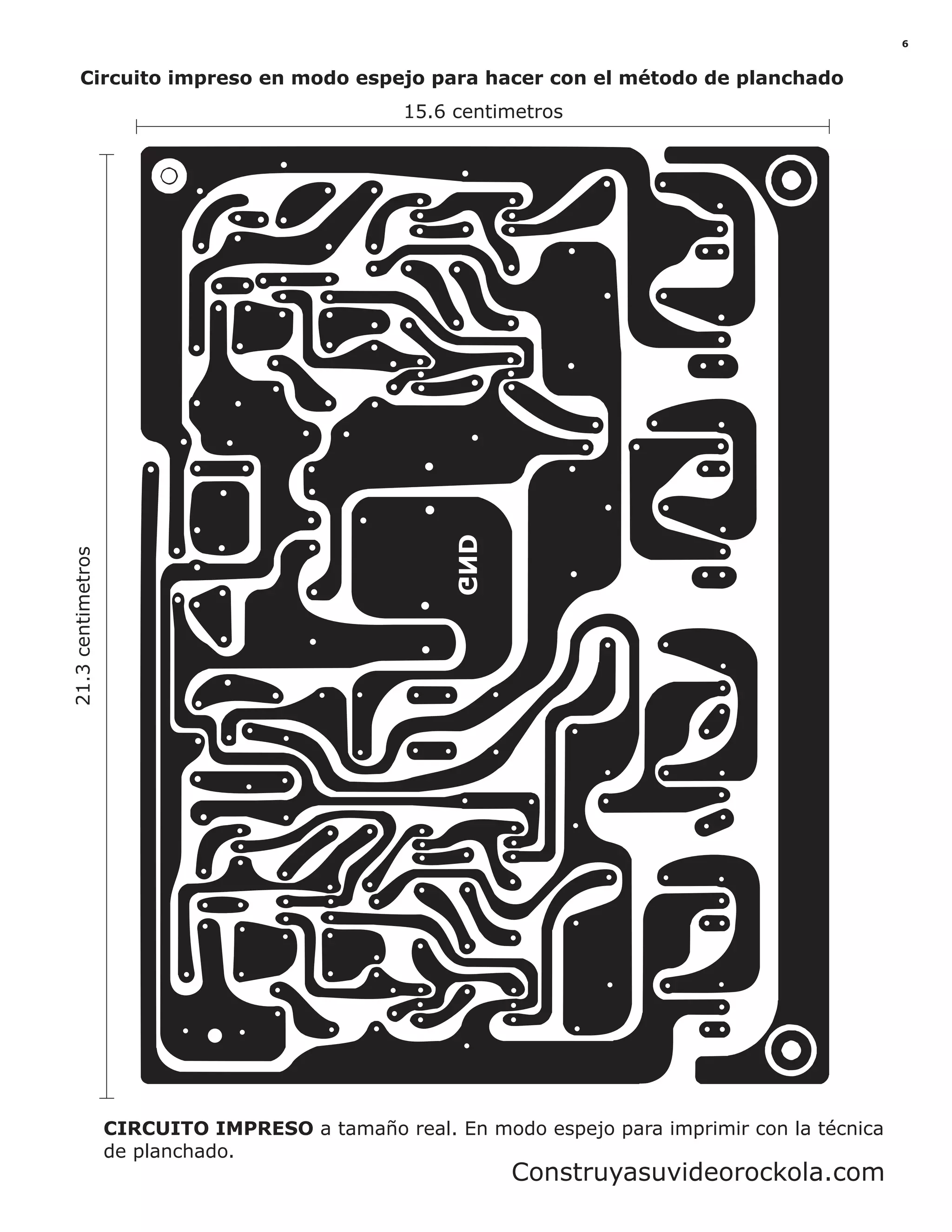

6. CIRCUITO IMPRESO a tamaño real. En modo espejo para imprimir con la técnica
de planchado.
21.3centimetros
15.6 centimetros
Circuito impreso en modo espejo para hacer con el método de planchado
6
Construyasuvideorockola.com

7. Entrada R
Entrada L
Alimentacion
33v 33v
Salida
RL
0v
Amplificador 400W
Transformador
120V/220VAC120V/220VAC
33033
FUSE
Entrada AC
Fusible
Preamplificador
RL
Conectores RCA
+
+
Parlantes
Diagrama de conexión
7
Construyasuvideorockola.com

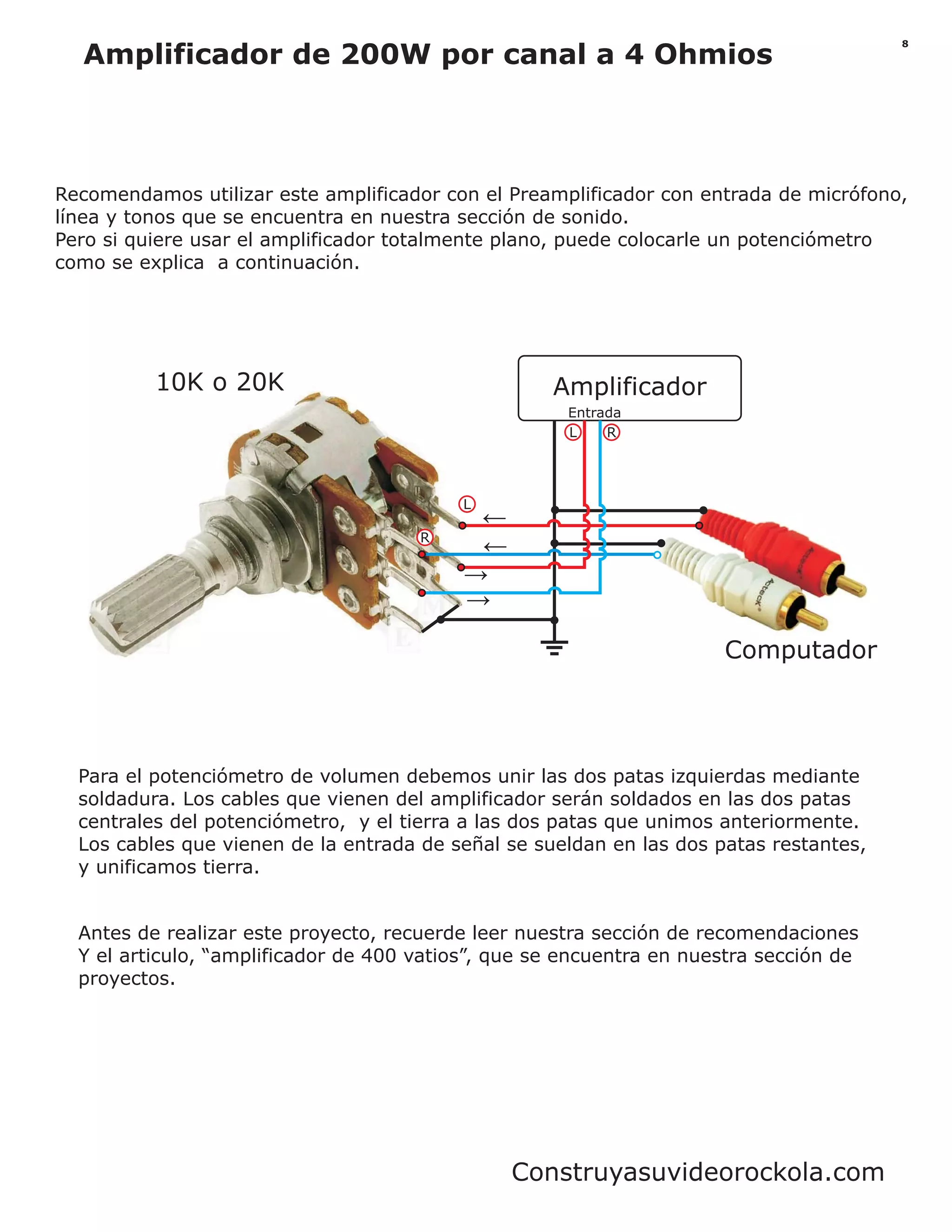

8. Amplificador
L R
R
L
Entrada
Computador
10K o 20K
Para el potenciómetro de volumen debemos unir las dos patas izquierdas mediante
soldadura. Los cables que vienen del amplificador serán soldados en las dos patas
centrales del potenciómetro, y el tierra a las dos patas que unimos anteriormente.
Los cables que vienen de la entrada de señal se sueldan en las dos patas restantes,
y unificamos tierra.
Recomendamos utilizar este amplificador con el Preamplificador con entrada de micrófono,
línea y tonos que se encuentra en nuestra sección de sonido.
Pero si quiere usar el amplificador totalmente plano, puede colocarle un potenciómetro
como se explica a continuación.
8
Amplificador de 200W por canal a 4 Ohmios
Antes de realizar este proyecto, recuerde leer nuestra sección de recomendaciones
Y el articulo, “amplificador de 400 vatios”, que se encuentra en nuestra sección de
proyectos.
Construyasuvideorockola.com

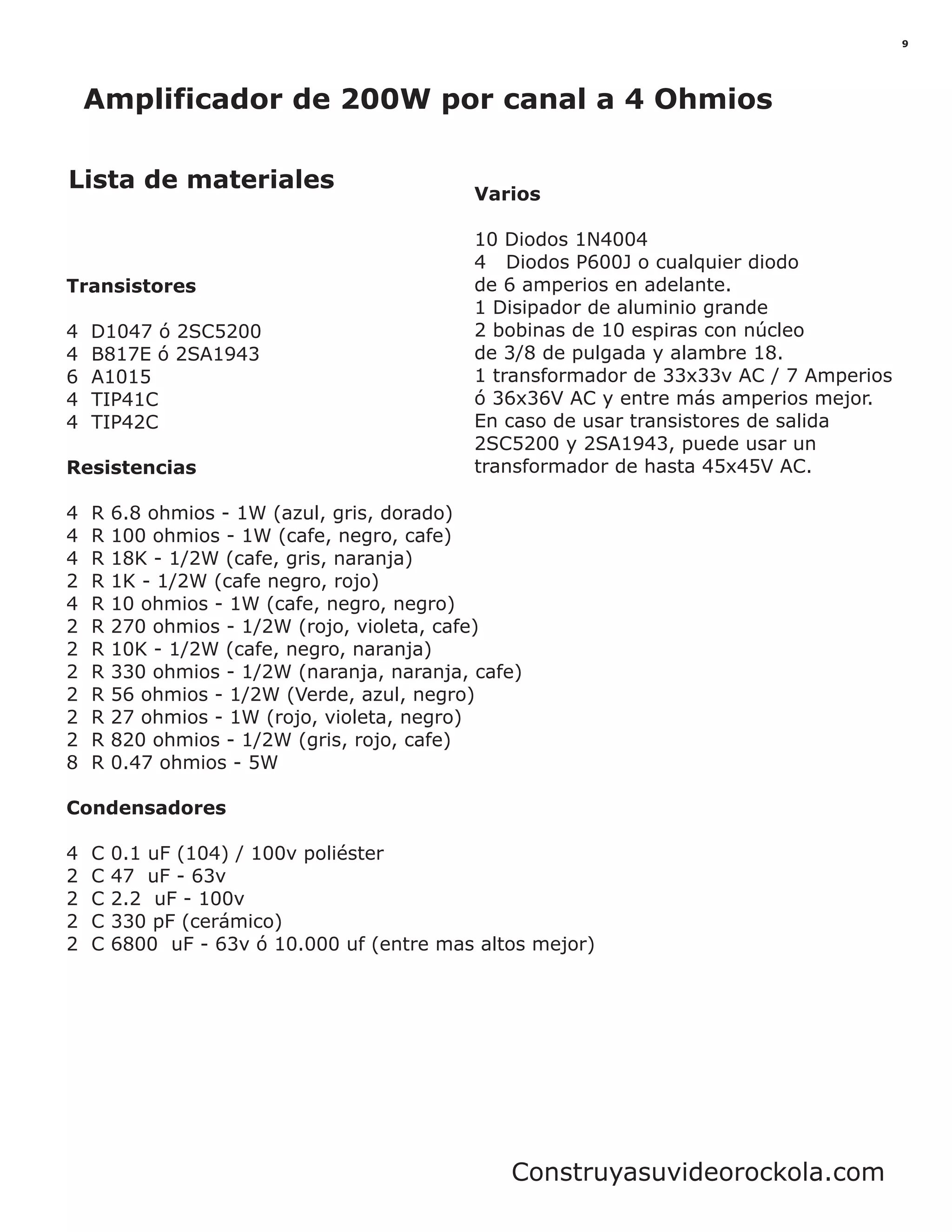

9. Amplificador de 200W por canal a 4 Ohmios
Lista de materiales
Transistores
Resistencias
Condensadores
4 D1047 ó 2SC5200
4 B817E
6 A1015
4 TIP41C
4 TIP42C
4 R 6.8 ohmios - 1W (azul, gris, dorado)
4 R 100 ohmios - 1W (cafe, negro, cafe)
4 R 18K - 1/2W (cafe, gris, naranja)
2 R 1K - 1/2W (cafe negro, rojo)
4 R 10 ohmios - 1W (cafe, negro, negro)
2 R 270 ohmios - 1/2W (rojo, violeta, cafe)
2 R 10K - 1/2W (cafe, negro, naranja)
2 R 330 ohmios - 1/2W (naranja, naranja, cafe)
2 R 56 ohmios - 1/2W (Verde, azul, negro)
2 R 27 ohmios - 1W (rojo, violeta, negro)
2 R 820 ohmios - 1/2W (gris, rojo, cafe)
8 R 0.47 ohmios - 5W
4 C 0.1 uF (104) / 100v poliéster
2 C 47 uF - 63v
2 C 2.2 uF - 100v
2 C 330 pF (cerámico)
2 C 6800 uF - 63v (entre mas altos mejor)
ó 2SA1943
ó 10.000 uf
Varios
10 Diodos 1N4004
4 Diodos P600J o cualquier diodo
de 6 amperios en adelante.
1 Disipador de aluminio grande
2 bobinas de 10 espiras con núcleo
de 3/8 de pulgada y alambre 18.
1 transformador de 33x33v AC / 7 Amperios
36x36V AC y entre más amperios mejor.
En caso de usar transistores de salida
2SC5200 y 2SA1943, puede usar un
transformador de hasta 45x45V AC.
ó
9
Construyasuvideorockola.com
