ARQUITECTURA DEL MUNDO maya

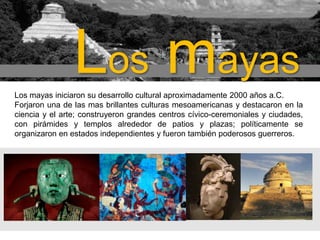

Los mayas Los mayas iniciaron su desarrollo cultural aproximadamente 2000 años a.C. Forjaron una de las mas brillantes culturas mesoamericanas y destacaron en la ciencia y el arte; construyeron grandes centros cívico-ceremoniales y ciudades, con pirámides y templos alrededor de patios y plazas; políticamente se organizaron en estados independientes y fueron también poderosos guerreros.

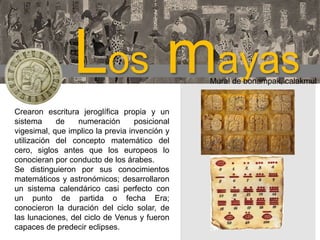

Los mayas Mural de bonampak, calakmul Crearon escritura jeroglífica propia y un sistema de numeración posicional vigesimal, que implico la previa invención y utilización del concepto matemático del cero, siglos antes que los europeos lo conocieran por conducto de los árabes. Se distinguieron por sus conocimientos matemáticos y astronómicos; desarrollaron un sistema calendárico casi perfecto con un punto de partida o fecha Era; conocieron la duración del ciclo solar, de las lunaciones, del ciclo de Venus y fueron capaces de predecir eclipses.

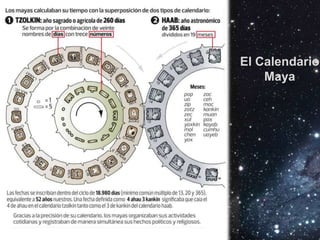

El Calendario Maya

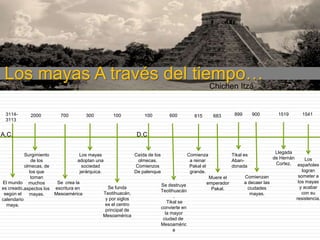

Los mayas A través del tiempo… Chichen Itzá 31143113 A.C. 2000 700 300 100 100 600 615 683 899 900 1519 1541 D.C. Llegada Los mayas Caída de los Comienza Tikal es Surgimiento de Hernán adoptan una olmecas. a reinar Abande los Cortez. sociedad Comienzos Pakal el donada olmecas, de jerárquica. De palenque grande. los que Comienzan toman Muere el a decaer las El mundo muchos Se crea la emperador Se destruye Se funda ciudades es creado,aspectos los escritura en Pakal. Teotihuacán Teotihuacán, mayas. según el Mesoamérica mayas. . y por siglos calendario Tikal se es el centro maya. convierte en principal de la mayor Mesoamérica ciudad de Mesoaméric a Los españoles logran someter a los mayas y acabar con su resistencia.

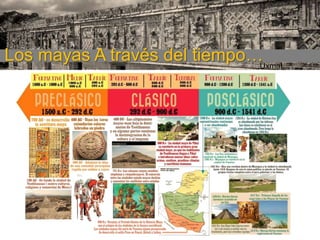

Los mayas A través del tiempo…Uxmal

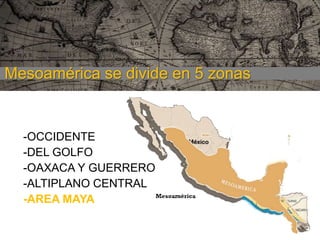

Mesoamérica se divide en 5 zonas -OCCIDENTE -DEL GOLFO -OAXACA Y GUERRERO -ALTIPLANO CENTRAL -AREA MAYA

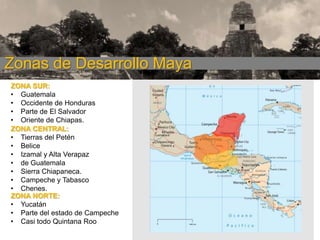

Zonas de Desarrollo Maya ZONA SUR: • Guatemala • Occidente de Honduras • Parte de El Salvador • Oriente de Chiapas. ZONA CENTRAL: • Tierras del Petén • Belice • Izamal y Alta Verapaz • de Guatemala • Sierra Chiapaneca. • Campeche y Tabasco • Chenes. ZONA NORTE: • Yucatán • Parte del estado de Campeche • Casi todo Quintana Roo

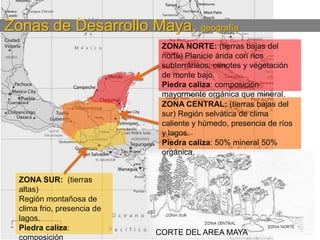

Zonas de Desarrollo Maya, geografía ZONA NORTE: (tierras bajas del norte) Planicie árida con ríos subterráneos, cenotes y vegetación de monte bajo. Piedra caliza: composición mayormente orgánica que mineral. ZONA CENTRAL: (tierras bajas del sur) Región selvática de clima caliente y húmedo, presencia de ríos y lagos. Piedra caliza: 50% mineral 50% orgánica. ZONA SUR: (tierras altas) Región montañosa de clima frio, presencia de lagos. Piedra caliza: composición CORTE DEL AREA MAYA

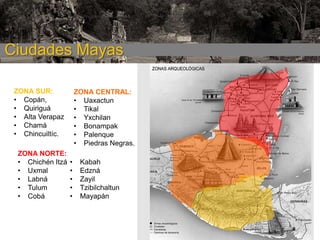

Ciudades Mayas ZONA SUR: • Copán, • Quiriguá • Alta Verapaz • Chamá • Chincuiltíc. ZONA NORTE: • Chichén Itzá • Uxmal • Labná • Tulum • Cobá ZONA CENTRAL: • Uaxactun • Tikal • Yxchilan • Bonampak • Palenque • Piedras Negras. • • • • • Kabah Edzná Zayil Tzibilchaltun Mayapán

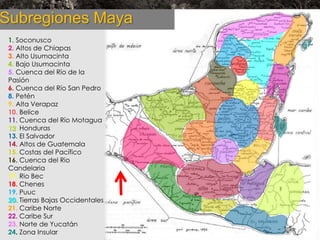

Subregiones Maya 1. Soconusco 2. Altos de Chiapas 3. Alto Usumacinta 4. Bajo Usumacinta 5. Cuenca del Río de la Pasión 6. Cuenca del Río San Pedro 8. Petén 9. Alta Verapaz 10. Belice 11. Cuenca del Río Motagua 12. Honduras 13. El Salvador 14. Altos de Guatemala 15. Costas del Pacífico 16. Cuenca del Rio Candelaria 17. Rio Bec 18. Chenes 19. Puuc 20. Tierras Bajas Occidentales 21. Caribe Norte 22. Caribe Sur 23. Norte de Yucatán 24. Zona Insular |

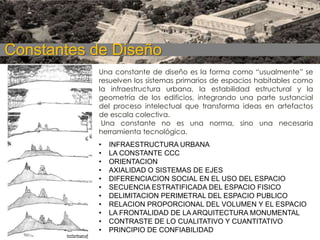

Constantes de Diseño Una constante de diseño es la forma como “usualmente” se resuelven los sistemas primarios de espacios habitables como la infraestructura urbana, la estabilidad estructural y la geometría de los edificios, integrando una parte sustancial del proceso intelectual que transforma ideas en artefactos de escala colectiva. Una constante no es una norma, sino una necesaria herramienta tecnológica. • • • • • • • • • • • INFRAESTRUCTURA URBANA LA CONSTANTE CCC ORIENTACION AXIALIDAD O SISTEMAS DE EJES DIFERENCIACION SOCIAL EN EL USO DEL ESPACIO SECUENCIA ESTRATIFICADA DEL ESPACIO FISICO DELIMITACION PERIMETRAL DEL ESPACIO PUBLICO RELACION PROPORCIONAL DEL VOLUMEN Y EL ESPACIO LA FRONTALIDAD DE LA ARQUITECTURA MONUMENTAL CONTRASTE DE LO CUALITATIVO Y CUANTITATIVO PRINCIPIO DE CONFIABILIDAD

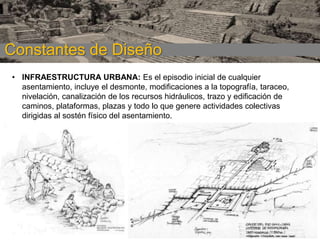

CONSTANTES DE Constantes de Diseño DISEÑO • INFRAESTRUCTURA URBANA: Es el episodio inicial de cualquier asentamiento, incluye el desmonte, modificaciones a la topografía, taraceo, nivelación, canalización de los recursos hidráulicos, trazo y edificación de caminos, plataformas, plazas y todo lo que genere actividades colectivas dirigidas al sostén físico del asentamiento.

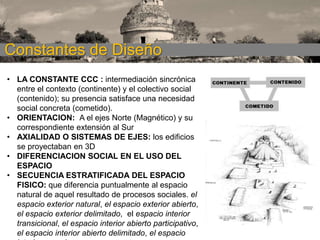

Constantes de Diseño • LA CONSTANTE CCC : intermediación sincrónica entre el contexto (continente) y el colectivo social (contenido); su presencia satisface una necesidad social concreta (cometido). • ORIENTACION: A el ejes Norte (Magnético) y su correspondiente extensión al Sur • AXIALIDAD O SISTEMAS DE EJES: los edificios se proyectaban en 3D • DIFERENCIACION SOCIAL EN EL USO DEL ESPACIO • SECUENCIA ESTRATIFICADA DEL ESPACIO FISICO: que diferencia puntualmente al espacio natural de aquel resultado de procesos sociales. el espacio exterior natural, el espacio exterior abierto, el espacio exterior delimitado, el espacio interior transicional, el espacio interior abierto participativo, el espacio interior abierto delimitado, el espacio

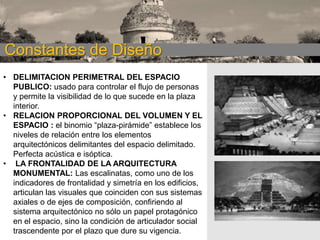

CONSTANTES DE Constantes de Diseño DISEÑO • DELIMITACION PERIMETRAL DEL ESPACIO PUBLICO: usado para controlar el flujo de personas y permite la visibilidad de lo que sucede en la plaza interior. • RELACION PROPORCIONAL DEL VOLUMEN Y EL ESPACIO : el binomio “plaza-pirámide” establece los niveles de relación entre los elementos arquitectónicos delimitantes del espacio delimitado. Perfecta acústica e isóptica. • LA FRONTALIDAD DE LA ARQUITECTURA MONUMENTAL: Las escalinatas, como uno de los indicadores de frontalidad y simetría en los edificios, articulan las visuales que coinciden con sus sistemas axiales o de ejes de composición, confiriendo al sistema arquitectónico no sólo un papel protagónico en el espacio, sino la condición de articulador social trascendente por el plazo que dure su vigencia.

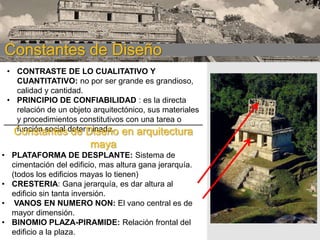

CONSTANTES DE DISEÑO: Constantes de Diseño maya • CONTRASTE DE LO CUALITATIVO Y CUANTITATIVO: no por ser grande es grandioso, calidad y cantidad. • PRINCIPIO DE CONFIABILIDAD : es la directa relación de un objeto arquitectónico, sus materiales y procedimientos constitutivos con una tarea o función social de Diseño Constantesdeterminada. en arquitectura maya • PLATAFORMA DE DESPLANTE: Sistema de cimentación del edificio, mas altura gana jerarquía. (todos los edificios mayas lo tienen) • CRESTERIA: Gana jerarquía, es dar altura al edificio sin tanta inversión. • VANOS EN NUMERO NON: El vano central es de mayor dimensión. • BINOMIO PLAZA-PIRAMIDE: Relación frontal del edificio a la plaza.

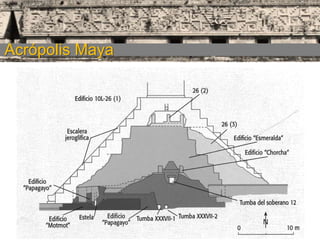

Acrópolis Maya

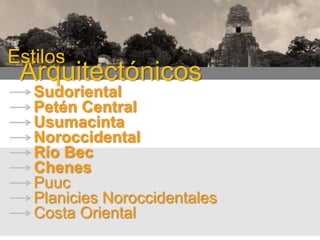

Estilos Arquitectónicos Sudoriental Petén Central Usumacinta Noroccidental Río Bec Chenes Puuc Planicies Noroccidentales Costa Oriental

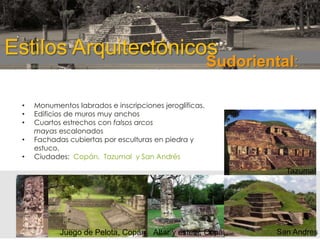

ESTILOS ARQUITECTONICOS: Estilos Arquitectónicos Sudoriental: • • • • • Monumentos labrados e inscripciones jeroglíficas. Edificios de muros muy anchos Cuartos estrechos con falsos arcos mayas escalonados Fachadas cubiertas por esculturas en piedra y estuco. Ciudades: Copán, Tazumal y San Andrés Tazumal Juego de Pelota, Copán Altar y estela, Copán San Andres

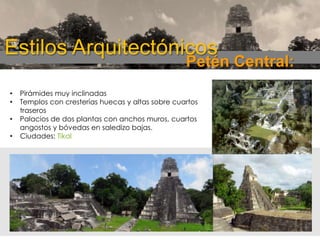

Estilos Arquitectónicos Petén Central: • • • • Pirámides muy inclinadas Templos con cresterías huecas y altas sobre cuartos traseros Palacios de dos plantas con anchos muros, cuartos angostos y bóvedas en saledizo bajas. Ciudades: Tikal

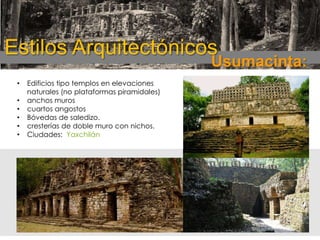

Estilos Arquitectónicos Usumacinta: • • • • • • Edificios tipo templos en elevaciones naturales (no plataformas piramidales) anchos muros cuartos angostos Bóvedas de saledizo. cresterías de doble muro con nichos. Ciudades: Yaxchilán

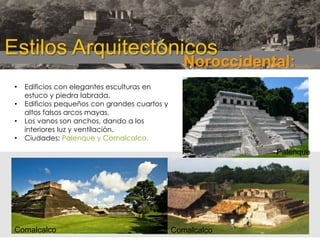

Estilos Arquitectónicos Noroccidental: • • • • Edificios con elegantes esculturas en estuco y piedra labrada. Edificios pequeños con grandes cuartos y altos falsos arcos mayas. Los vanos son anchos, dando a los interiores luz y ventilación. Ciudades: Palenque y Comalcalco. Palenque Comalcalco Comalcalco

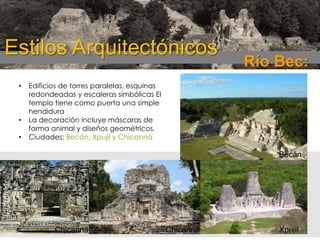

Estilos Arquitectónicos • • • Río Bec: Edificios de torres paralelas, esquinas redondeadas y escaleras simbólicas El templo tiene como puerta una simple hendidura La decoración incluye máscaras de forma animal y diseños geométricos. Ciudades: Becán, Xpujil y Chicanná Becán Chicanná Chicanná Xpujil

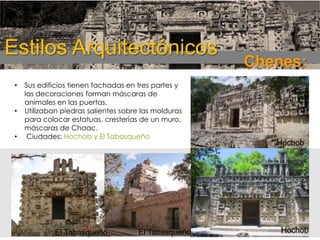

Estilos Arquitectónicos • • • Sus edificios tienen fachadas en tres partes y las decoraciones forman máscaras de animales en las puertas. Utilizaban piedras salientes sobre las molduras para colocar estatuas, cresterías de un muro, máscaras de Chaac. Ciudades: Hochob y El Tabasqueño El Tabasqueño El Tabasqueño Chenes: Hochob Hochob

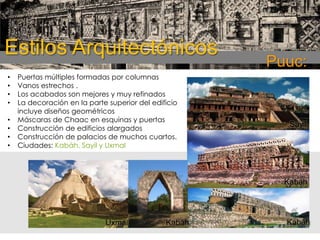

Estilos Arquitectónicos • • • • • • • • Puertas múltiples formadas por columnas Vanos estrechos . Los acabados son mejores y muy refinados La decoración en la parte superior del edificio incluye diseños geométricos Máscaras de Chaac en esquinas y puertas Construcción de edificios alargados Construcción de palacios de muchos cuartos. Ciudades: Kabáh, Sayil y Uxmal Puuc: Sayil Kabáh Uxmal Kabáh Kabáh

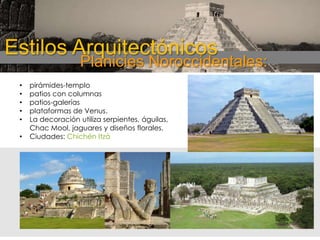

Estilos Arquitectónicos Planicies Noroccidentales: • • • • • • pirámides-templo patios con columnas patios-galerías plataformas de Venus. La decoración utiliza serpientes, águilas, Chac Mool, jaguares y diseños florales. Ciudades: Chichén Itzá

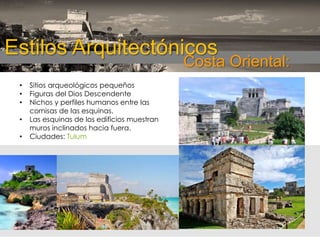

Estilos Arquitectónicos Costa Oriental: • • • • • Sitios arqueológicos pequeños Figuras del Dios Descendente Nichos y perfiles humanos entre las cornisas de las esquinas. Las esquinas de los edificios muestran muros inclinados hacia fuera. Ciudades: Tulum
PALENQUE

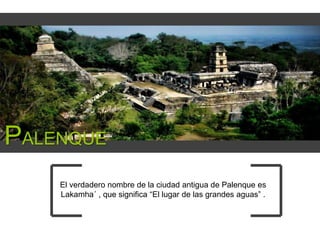

PALENQUE El verdadero nombre de la ciudad antigua de Palenque es Lakamha´ , que significa “El lugar de las grandes aguas” .

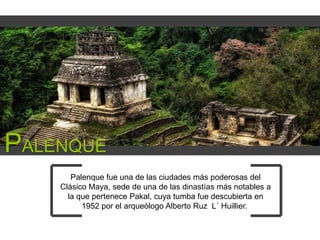

PALENQUE Palenque fue una de las ciudades más poderosas del Clásico Maya, sede de una de las dinastías más notables a la que pertenece Pakal, cuya tumba fue descubierta en 1952 por el arqueólogo Alberto Ruz L´ Huillier.

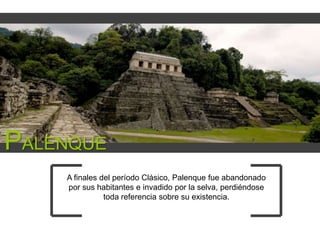

PALENQUE A finales del período Clásico, Palenque fue abandonado por sus habitantes e invadido por la selva, perdiéndose toda referencia sobre su existencia.
PALENQUE El sitio resurge ante nosotros a finales del siglo XVIII. En 1981, Palenque fue designado parque nacional. La Unesco la declaró Patrimonio de la Humanidad en 1987.

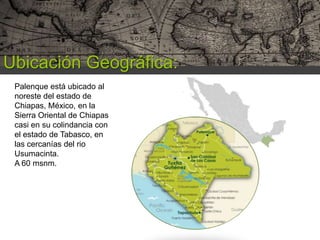

Ubicación Geográfica: Palenque está ubicado al noreste del estado de Chiapas, México, en la Sierra Oriental de Chiapas casi en su colindancia con el estado de Tabasco, en las cercanías del rio Usumacinta. A 60 msnm.

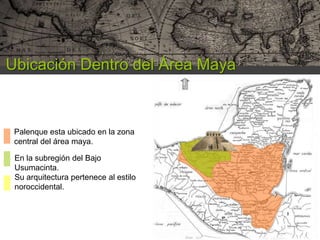

Ubicación Dentro del Área Maya Palenque esta ubicado en la zona central del área maya. En la subregión del Bajo Usumacinta. Su arquitectura pertenece al estilo noroccidental.

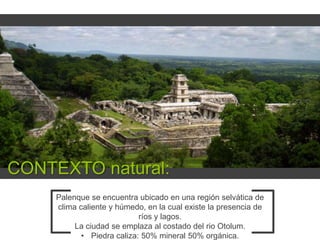

CONTEXTO natural: Palenque se encuentra ubicado en una región selvática de clima caliente y húmedo, en la cual existe la presencia de ríos y lagos. La ciudad se emplaza al costado del rio Otolum. • Piedra caliza: 50% mineral 50% orgánica.

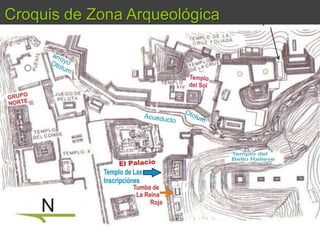

Croquis de Zona Arqueológica

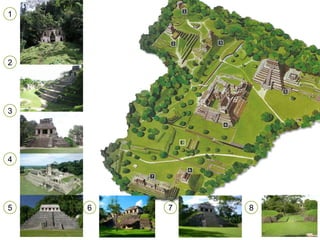

1 2 3 8 4 5 6 7 8

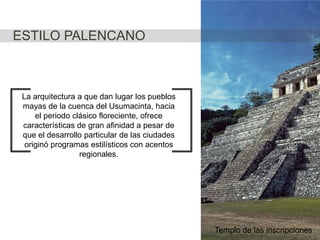

ESTILO PALENCANO La arquitectura a que dan lugar los pueblos mayas de la cuenca del Usumacinta, hacia el periodo clásico floreciente, ofrece características de gran afinidad a pesar de que el desarrollo particular de las ciudades originó programas estilísticos con acentos regionales. Templo de las inscripciones

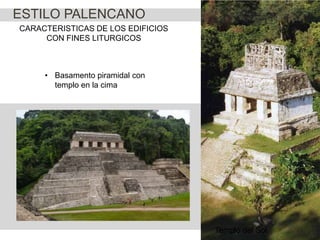

ESTILO PALENCANO CARACTERISTICAS DE LOS EDIFICIOS CON FINES LITURGICOS • Basamento piramidal con templo en la cima Templo del Sol

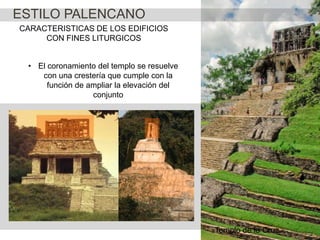

ESTILO PALENCANO CARACTERISTICAS DE LOS EDIFICIOS CON FINES LITURGICOS • El coronamiento del templo se resuelve con una crestería que cumple con la función de ampliar la elevación del conjunto Templo de la Cruz

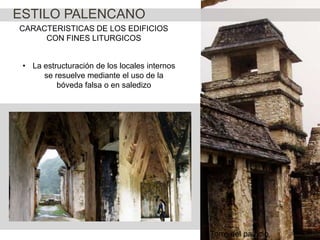

ESTILO PALENCANO CARACTERISTICAS DE LOS EDIFICIOS CON FINES LITURGICOS • La estructuración de los locales internos se resuelve mediante el uso de la bóveda falsa o en saledizo Torre del palacio

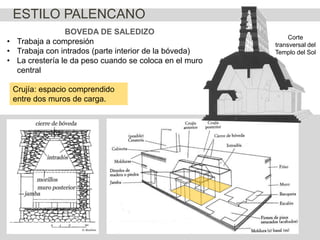

ESTILO PALENCANO BOVEDA DE SALEDIZO • Trabaja a compresión • Trabaja con intrados (parte interior de la bóveda) • La crestería le da peso cuando se coloca en el muro central Crujía: espacio comprendido entre dos muros de carga. Corte transversal del Templo del Sol

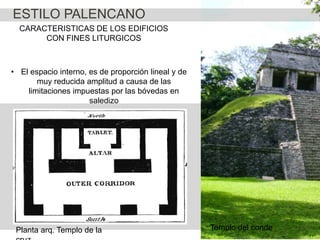

ESTILO PALENCANO CARACTERISTICAS DE LOS EDIFICIOS CON FINES LITURGICOS • El espacio interno, es de proporción lineal y de muy reducida amplitud a causa de las limitaciones impuestas por las bóvedas en saledizo Planta arq. Templo de la Templo del conde

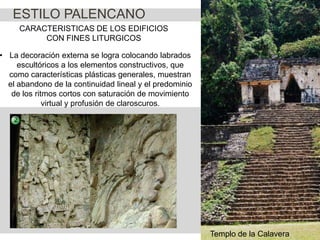

ESTILO PALENCANO CARACTERISTICAS DE LOS EDIFICIOS CON FINES LITURGICOS • La decoración externa se logra colocando labrados escultóricos a los elementos constructivos, que como características plásticas generales, muestran el abandono de la continuidad lineal y el predominio de los ritmos cortos con saturación de movimiento virtual y profusión de claroscuros. Templo de la Calavera
ESTILO PALENCANO CARACTERISTICAS DE LOS EDIFICIOS CON FINES LITURGICOS •• Da basamento piramidal en Palenque Los cuerpos que integran el basamento El lugar a una imagen de asentamiento sobremultiplicándose en reducen su el ritmo a base de tonos busca más peralte el terreno. número y rechazando la búsqueda de la cortos; verticalidad Templo de la reina roja y templo de la calavera

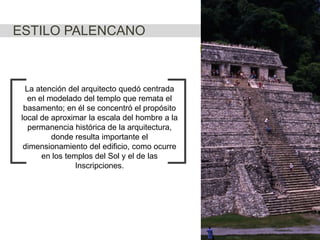

ESTILO PALENCANO La atención del arquitecto quedó centrada en el modelado del templo que remata el basamento; en él se concentró el propósito local de aproximar la escala del hombre a la permanencia histórica de la arquitectura, donde resulta importante el dimensionamiento del edificio, como ocurre en los templos del Sol y el de las Inscripciones.

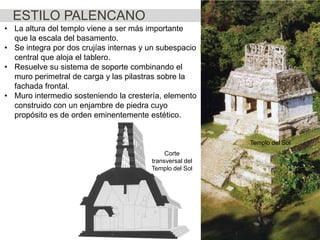

ESTILO PALENCANO • La altura del templo viene a ser más importante que la escala del basamento. • Se integra por dos crujías internas y un subespacio central que aloja el tablero. • Resuelve su sistema de soporte combinando el muro perimetral de carga y las pilastras sobre la fachada frontal. • Muro intermedio sosteniendo la crestería, elemento construido con un enjambre de piedra cuyo propósito es de orden eminentemente estético. Templo del Sol Corte transversal del Templo del Sol

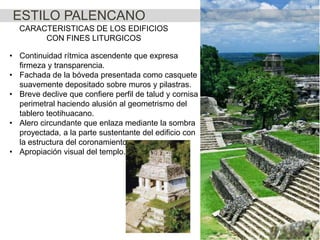

ESTILO PALENCANO CARACTERISTICAS DE LOS EDIFICIOS CON FINES LITURGICOS • Continuidad rítmica ascendente que expresa firmeza y transparencia. • Fachada de la bóveda presentada como casquete suavemente depositado sobre muros y pilastras. • Breve declive que confiere perfil de talud y cornisa perimetral haciendo alusión al geometrismo del tablero teotihuacano. • Alero circundante que enlaza mediante la sombra proyectada, a la parte sustentante del edificio con la estructura del coronamiento. • Apropiación visual del templo.

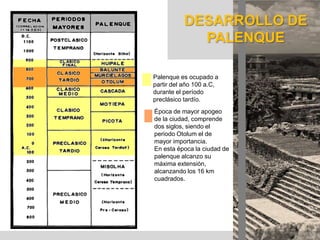

DESARROLLO DE PALENQUE Palenque es ocupado a partir del año 100 a.C, durante el período preclásico tardío. 1era etapa Época de mayor apogeo de la ciudad, comprende dos siglos, siendo el periodo Otolum el de mayor importancia. En esta época la ciudad de palenque alcanzo su máxima extensión, alcanzando los 16 km cuadrados.

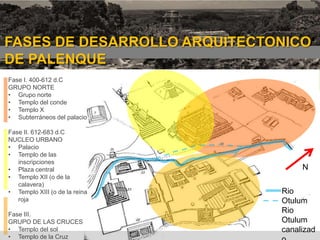

FASES DE DESARROLLO ARQUITECTONICO DE PALENQUE Fase I. 400-612 d.C GRUPO NORTE • Grupo norte • Templo del conde • Templo X • Subterráneos del palacio Fase II. 612-683 d.C NUCLEO URBANO • Palacio • Templo de las inscripciones • Plaza central • Templo XII (o de la calavera) • Templo XIII (o de la reina roja Fase III. GRUPO DE LAS CRUCES • Templo del sol • Templo de la Cruz 1era etapa N Rio Otulum Rio Otulum canalizad

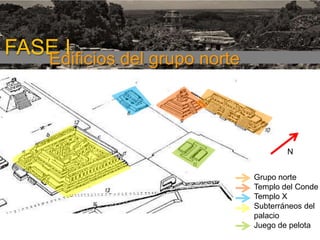

FASE I FASE I Edificios del grupo norte N Grupo norte Templo del Conde Templo X Subterráneos del palacio Juego de pelota

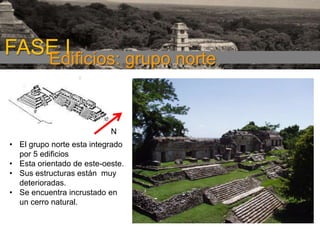

FASE I Edificios: grupo norte N • El grupo norte esta integrado por 5 edificios • Esta orientado de este-oeste. • Sus estructuras están muy deterioradas. • Se encuentra incrustado en un cerro natural.

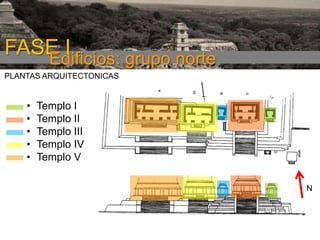

FASE I Edificios: grupo norte PLANTAS ARQUITECTONICAS • • • • • Templo I Templo II Templo III Templo IV Templo V N

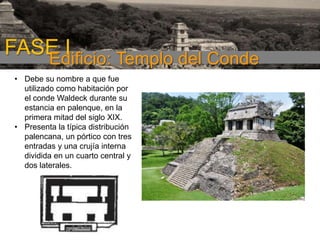

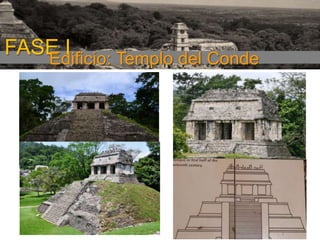

FASE I Edificio: Templo del Conde • Debe su nombre a que fue utilizado como habitación por el conde Waldeck durante su estancia en palenque, en la primera mitad del siglo XIX. • Presenta la típica distribución palencana, un pórtico con tres entradas y una crujía interna dividida en un cuarto central y dos laterales.
FASE I Edificio: Templo del Conde

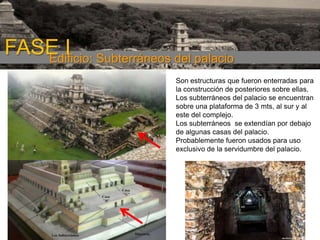

FASE I Subterráneos del palacio Edificio: Son estructuras que fueron enterradas para la construcción de posteriores sobre ellas. Los subterráneos del palacio se encuentran sobre una plataforma de 3 mts, al sur y al este del complejo. Los subterráneos se extendían por debajo de algunas casas del palacio. Probablemente fueron usados para uso exclusivo de la servidumbre del palacio.

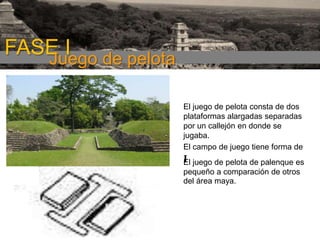

FASE I de pelota Juego El juego de pelota consta de dos plataformas alargadas separadas por un callejón en donde se jugaba. El campo de juego tiene forma de El juego de pelota de palenque es pequeño a comparación de otros del área maya.

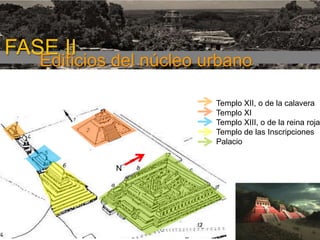

FASE I FASE II Edificios del núcleo urbano Templo XII, o de la calavera Templo XI Templo XIII, o de la reina roja Templo de las Inscripciones Palacio N

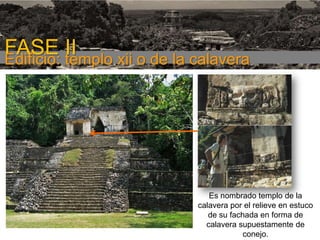

FASE I FASE templo xii o de la calavera II Edificio: Es nombrado templo de la calavera por el relieve en estuco de su fachada en forma de calavera supuestamente de conejo.

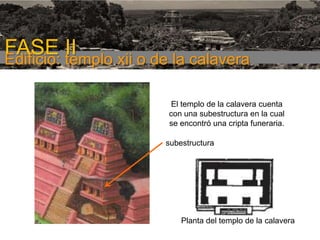

FASE I FASE templo xii o de la calavera II Edificio: El templo de la calavera cuenta con una subestructura en la cual se encontró una cripta funeraria. subestructura Planta del templo de la calavera

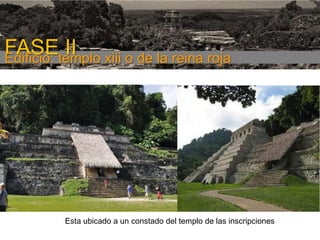

FASE I FASEtemplo xiii o de la reina roja II Edificio: Esta ubicado a un constado del templo de las inscripciones

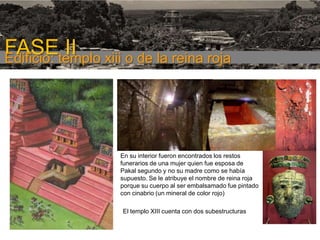

FASE I FASEtemplo xiii o de la reina roja II Edificio: En su interior fueron encontrados los restos funerarios de una mujer quien fue esposa de Pakal segundo y no su madre como se había supuesto. Se le atribuye el nombre de reina roja porque su cuerpo al ser embalsamado fue pintado con cinabrio (un mineral de color rojo) El templo XIII cuenta con dos subestructuras

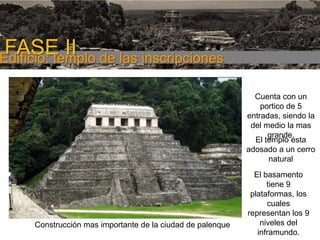

FASE I FASE II de las inscripciones Edificio: templo Cuenta con un portico de 5 entradas, siendo la del medio la mas grande. El templo esta adosado a un cerro natural Construcción mas importante de la ciudad de palenque El basamento tiene 9 plataformas, los cuales representan los 9 niveles del inframundo.

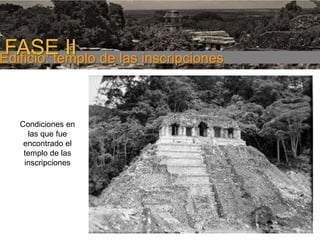

FASE I FASE II de las inscripciones Edificio: templo Condiciones en las que fue encontrado el templo de las inscripciones

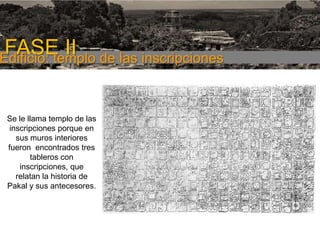

FASE I FASE II de las inscripciones Edificio: templo Se le llama templo de las inscripciones porque en sus muros interiores fueron encontrados tres tableros con inscripciones, que relatan la historia de Pakal y sus antecesores.

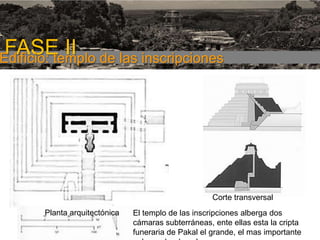

FASE I FASE II de las inscripciones Edificio: templo Corte transversal Planta arquitectónica El templo de las inscripciones alberga dos cámaras subterráneas, ente ellas esta la cripta funeraria de Pakal el grande, el mas importante

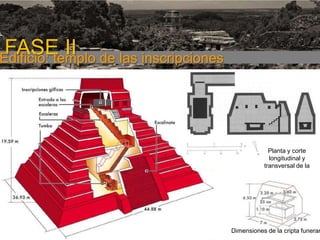

FASE I FASE II de las inscripciones Edificio: templo Planta y corte longitudinal y transversal de la cripta funeraria Dimensiones de la cripta funerar

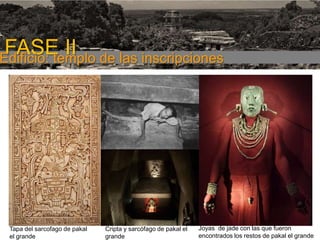

FASE I FASE II de las inscripciones Edificio: templo Tapa del sarcofago de pakal el grande Cripta y sarcófago de pakal el grande Joyas de jade con las que fueron encontrados los restos de pakal el grande

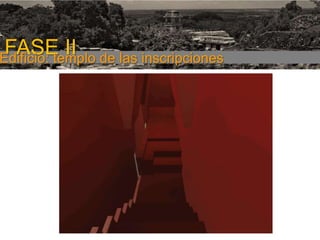

FASE I FASE II de las inscripciones Edificio: templo

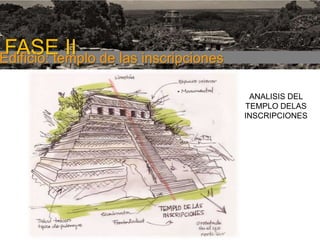

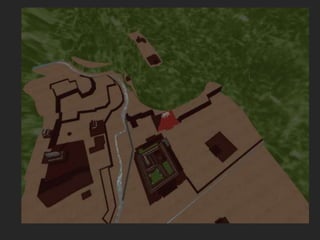

FASE I FASE II de las inscripciones Edificio: templo ANALISIS DEL TEMPLO DELAS INSCRIPCIONES

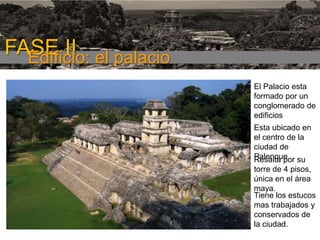

FASE I FASE II el palacio Edificio: El Palacio esta formado por un conglomerado de edificios Esta ubicado en el centro de la ciudad de Palenque. su Resalta por torre de 4 pisos, única en el área maya. Tiene los estucos mas trabajados y conservados de la ciudad.

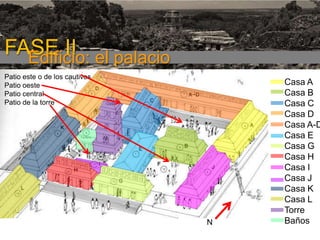

FASE I FASE II el palacio Edificio: Patio este o de los cautivos Patio oeste Patio central Patio de la torre N Casa A Casa B Casa C Casa D Casa A-D Casa E Casa G Casa H Casa I Casa J Casa K Casa L Torre Baños

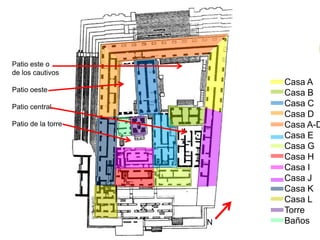

Patio este o de los cautivos Patio oeste Patio central Patio de la torre N Casa A Casa B Casa C Casa D Casa A-D Casa E Casa G Casa H Casa I Casa J Casa K Casa L Torre Baños

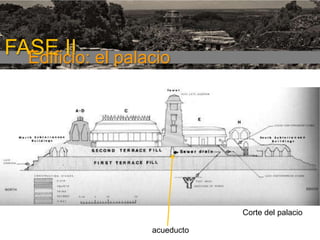

FASE I FASE II el palacio Edificio: Corte del palacio acueducto

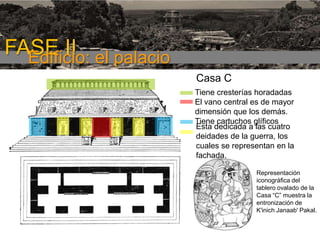

FASE I FASE II el palacio Edificio: Casa C Tiene cresterías horadadas El vano central es de mayor dimensión que los demás. Tiene cartuchos glíficos Esta dedicada a las cuatro deidades de la guerra, los cuales se representan en la fachada. Representación iconográfica del tablero ovalado de la Casa “C” muestra la entronización de K'inich Janaab' Pakal.

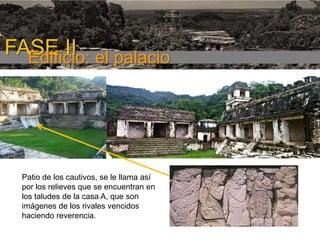

FASE I FASE II el palacio Edificio: Patio de los cautivos, se le llama así por los relieves que se encuentran en los taludes de la casa A, que son imágenes de los rivales vencidos haciendo reverencia.

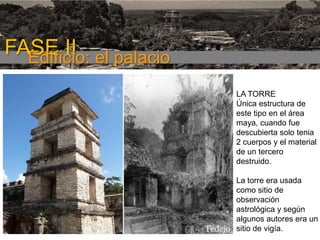

FASE I FASE II el palacio Edificio: LA TORRE Única estructura de este tipo en el área maya, cuando fue descubierta solo tenia 2 cuerpos y el material de un tercero destruido. La torre era usada como sitio de observación astrológica y según algunos autores era un sitio de vigía.

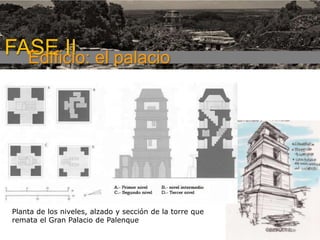

FASE I FASE II el palacio Edificio: Planta de los niveles, alzado y sección de la torre que remata el Gran Palacio de Palenque

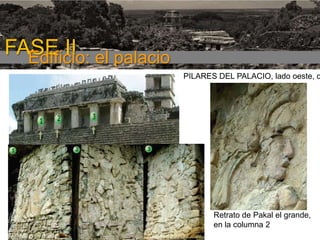

FASE I FASE II el palacio Edificio: PILARES DEL PALACIO, lado oeste, c Retrato de Pakal el grande, en la columna 2

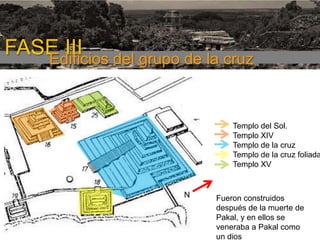

FASE I FASE III del grupo de la cruz Edificios Templo del Sol. Templo XIV Templo de la cruz Templo de la cruz foliada Templo XV N Fueron construidos después de la muerte de Pakal, y en ellos se veneraba a Pakal como un dios

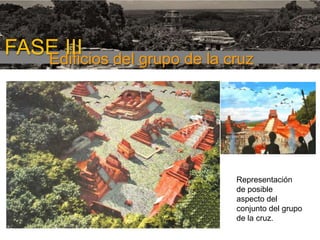

FASE I FASE III del grupo de la cruz Edificios Representación de posible aspecto del conjunto del grupo de la cruz.

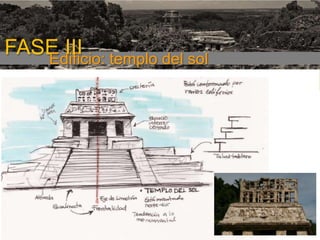

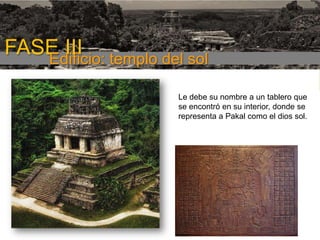

FASE III templo del sol Edificio: Le debe su nombre a un tablero que se encontró en su interior, donde se representa a Pakal como el dios sol. 1era etapa

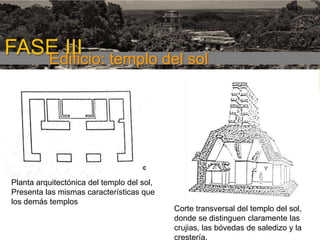

FASE III templo del sol Edificio: 1era etapa Planta arquitectónica del templo del sol, Presenta las mismas características que los demás templos Corte transversal del templo del sol, donde se distinguen claramente las crujias, las bóvedas de saledizo y la crestería.
FASE III templo del sol Edificio: 1era etapa

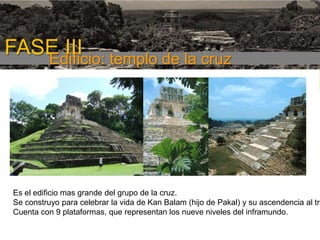

FASE III templo de la cruz Edificio: 1era etapa Es el edificio mas grande del grupo de la cruz. Se construyo para celebrar la vida de Kan Balam (hijo de Pakal) y su ascendencia al tro Cuenta con 9 plataformas, que representan los nueve niveles del inframundo.

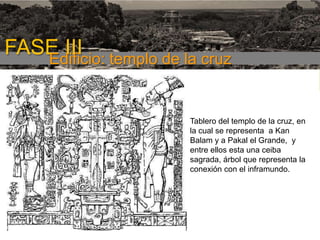

FASE III templo de la cruz Edificio: 1era etapa Tablero del templo de la cruz, en la cual se representa a Kan Balam y a Pakal el Grande, y entre ellos esta una ceiba sagrada, árbol que representa la conexión con el inframundo.

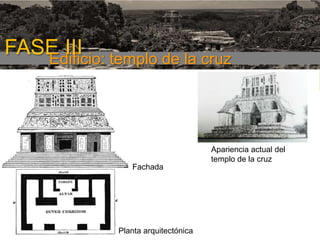

FASE III templo de la cruz Edificio: 1era etapa Apariencia actual del templo de la cruz Fachada Planta arquitectónica

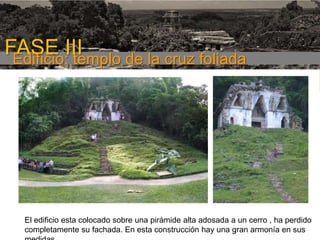

FASE III Edificio: templo de la cruz foliada 1era etapa El edificio esta colocado sobre una pirámide alta adosada a un cerro , ha perdido completamente su fachada. En esta construcción hay una gran armonía en sus

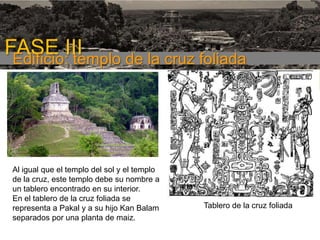

FASE III Edificio: templo de la cruz foliada 1era etapa Al igual que el templo del sol y el templo de la cruz, este templo debe su nombre a un tablero encontrado en su interior. En el tablero de la cruz foliada se representa a Pakal y a su hijo Kan Balam separados por una planta de maiz. Tablero de la cruz foliada
