1. LAS REDES DE COMPUTADORAS
Prof. Santiago Mena Zorrilla

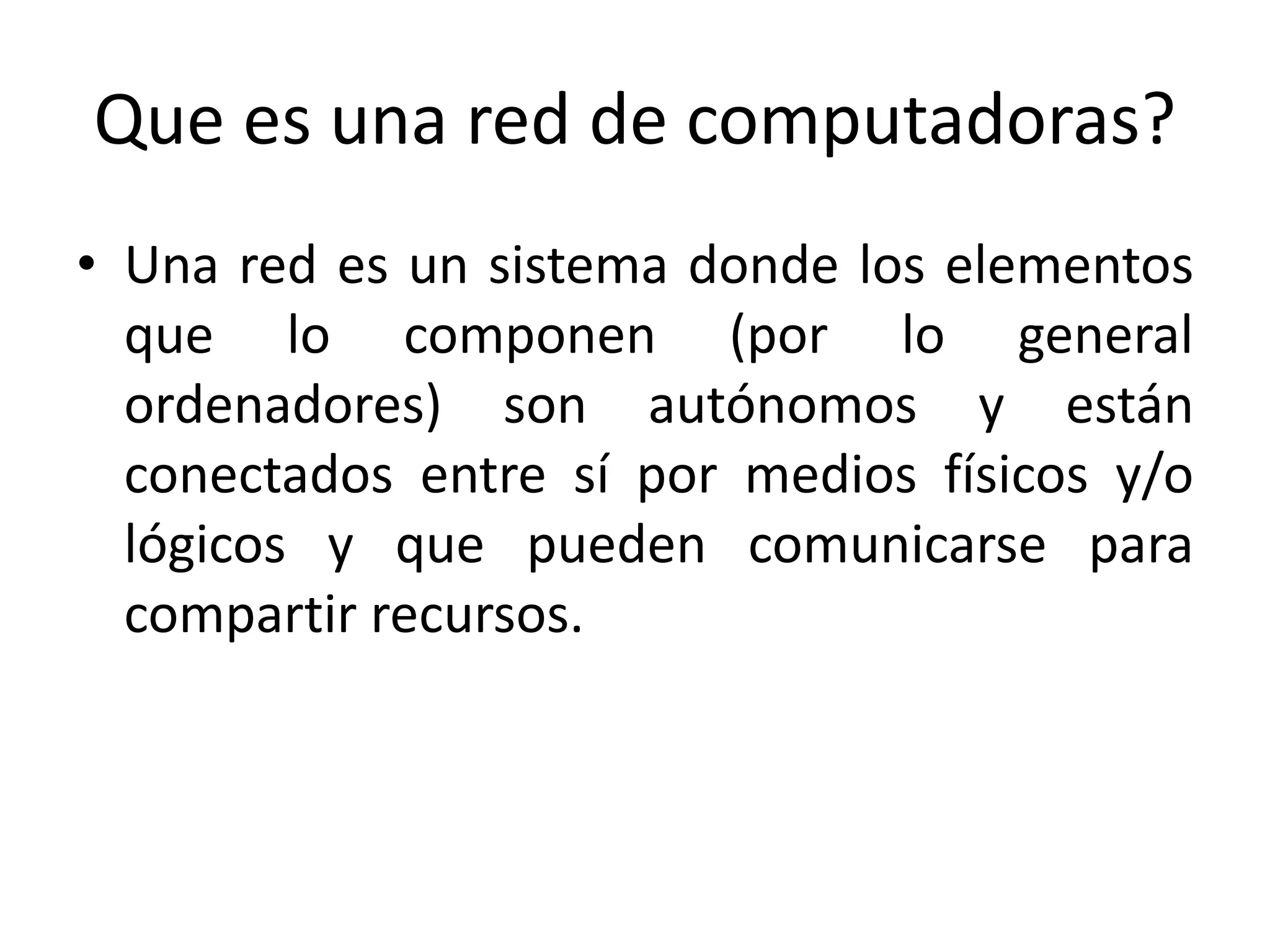

2. Que es una red de computadoras?
• Una red es un sistema donde los elementos
que lo componen (por lo general
ordenadores) son autónomos y están
conectados entre sí por medios físicos y/o
lógicos y que pueden comunicarse para
compartir recursos.

3. Las redes están formadas por conexiones entre grupos de computadoras y
dispositivos asociados que permiten a los usuarios la transferencia
electrónica de información.
Una RED de computadoras es cualquier sistema de computación
que enlaza dos o más computadoras.

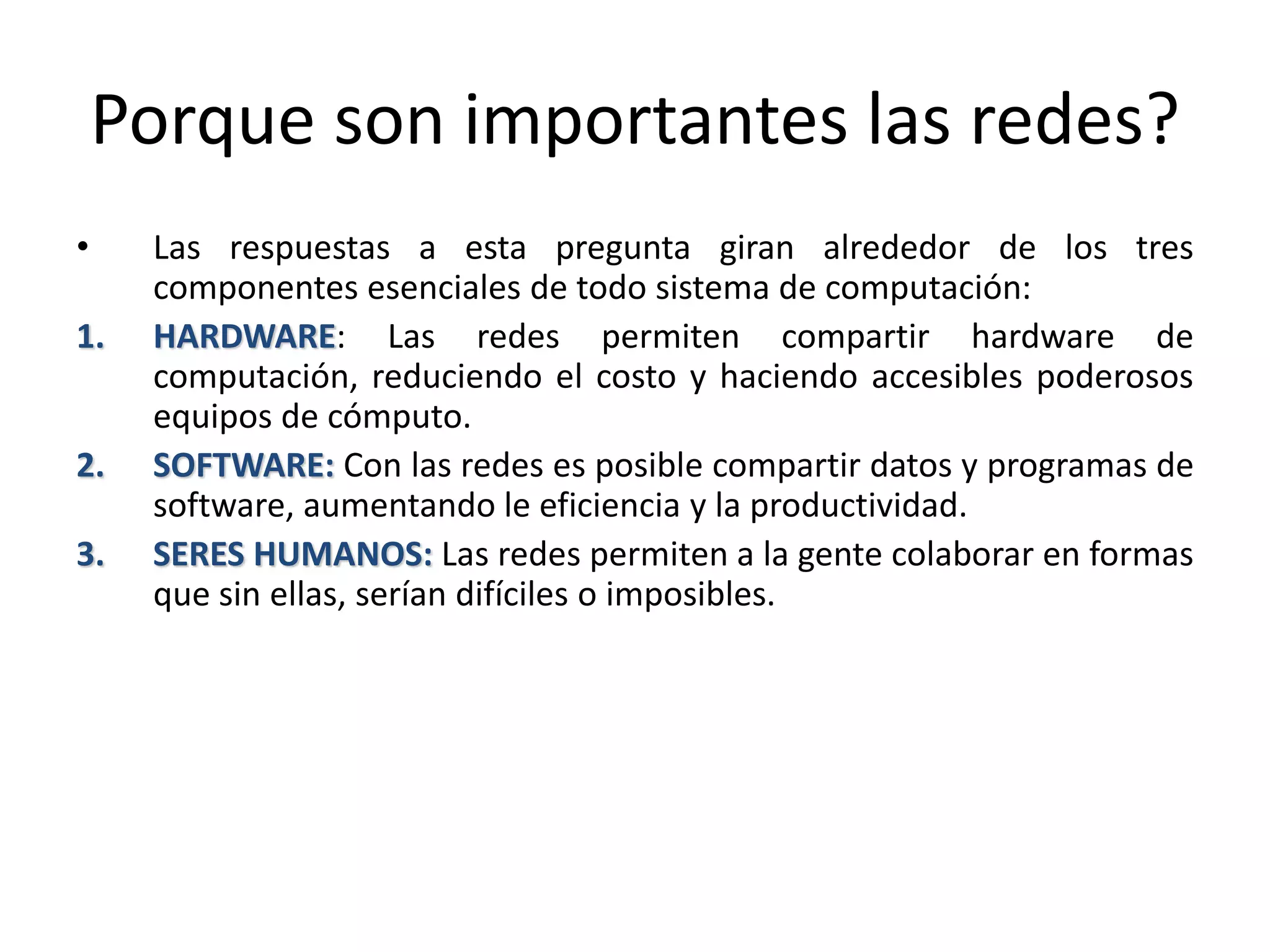

4. Porque son importantes las redes?
• Las respuestas a esta pregunta giran alrededor de los tres
componentes esenciales de todo sistema de computación:
1. HARDWARE: Las redes permiten compartir hardware de
computación, reduciendo el costo y haciendo accesibles poderosos
equipos de cómputo.
2. SOFTWARE: Con las redes es posible compartir datos y programas de
software, aumentando le eficiencia y la productividad.
3. SERES HUMANOS: Las redes permiten a la gente colaborar en formas
que sin ellas, serían difíciles o imposibles.

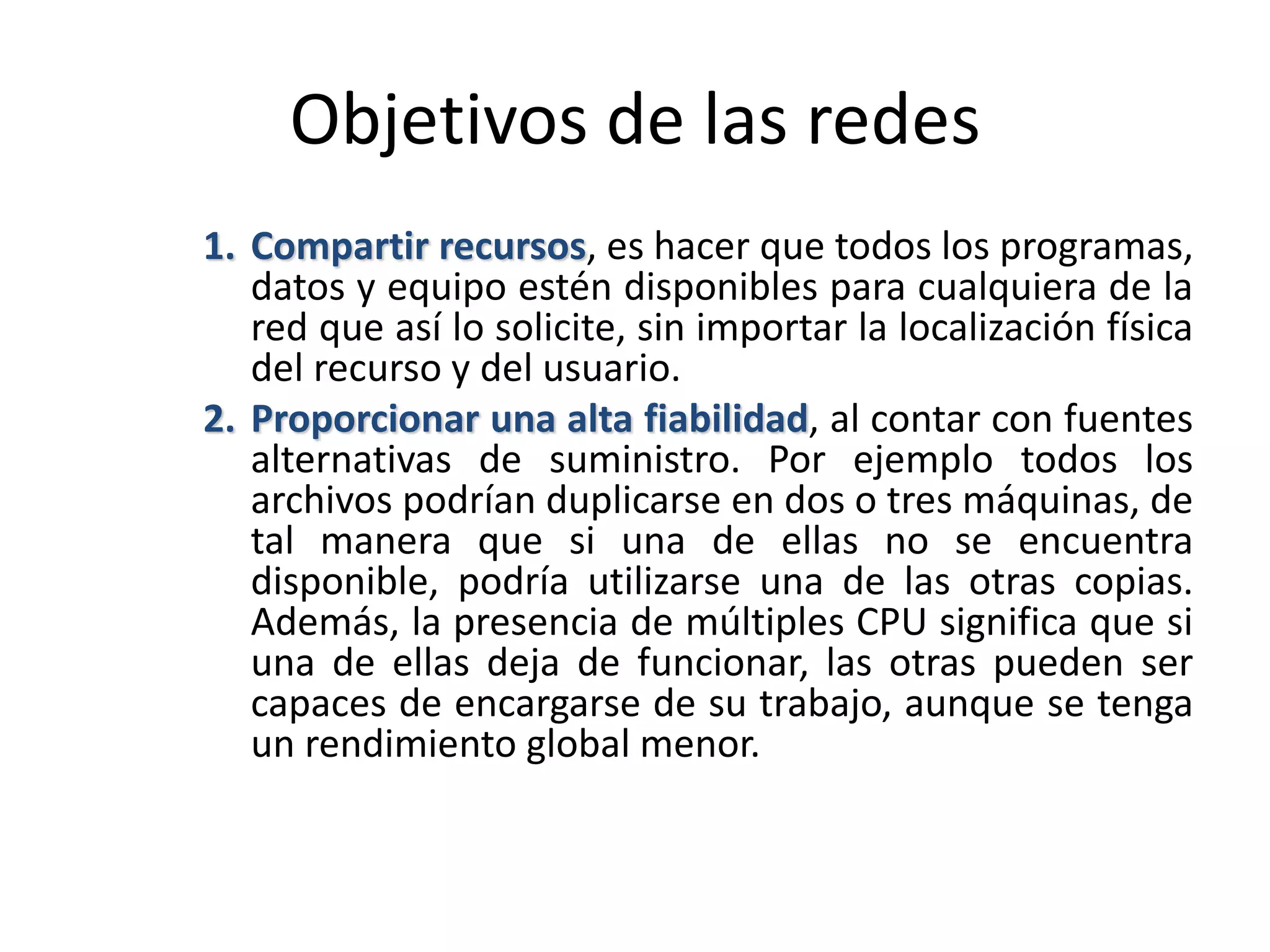

5. Objetivos de las redes
1. Compartir recursos, es hacer que todos los programas,
datos y equipo estén disponibles para cualquiera de la
red que así lo solicite, sin importar la localización física
del recurso y del usuario.
2. Proporcionar una alta fiabilidad, al contar con fuentes
alternativas de suministro. Por ejemplo todos los
archivos podrían duplicarse en dos o tres máquinas, de
tal manera que si una de ellas no se encuentra
disponible, podría utilizarse una de las otras copias.
Además, la presencia de múltiples CPU significa que si
una de ellas deja de funcionar, las otras pueden ser
capaces de encargarse de su trabajo, aunque se tenga
un rendimiento global menor.

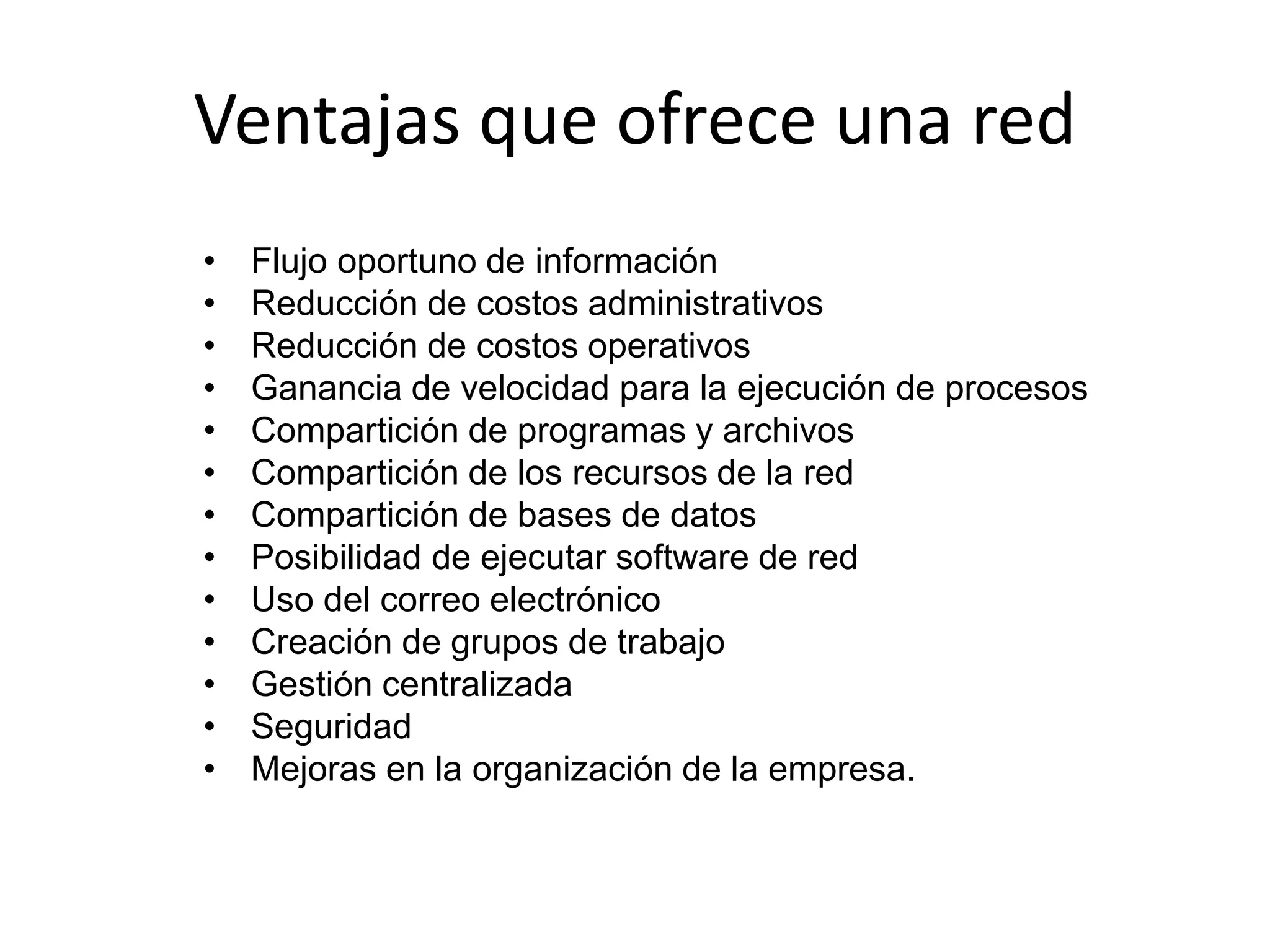

6. Ventajas que ofrece una red
• Flujo oportuno de información
• Reducción de costos administrativos
• Reducción de costos operativos
• Ganancia de velocidad para la ejecución de procesos
• Compartición de programas y archivos
• Compartición de los recursos de la red
• Compartición de bases de datos
• Posibilidad de ejecutar software de red
• Uso del correo electrónico
• Creación de grupos de trabajo
• Gestión centralizada
• Seguridad
• Mejoras en la organización de la empresa.

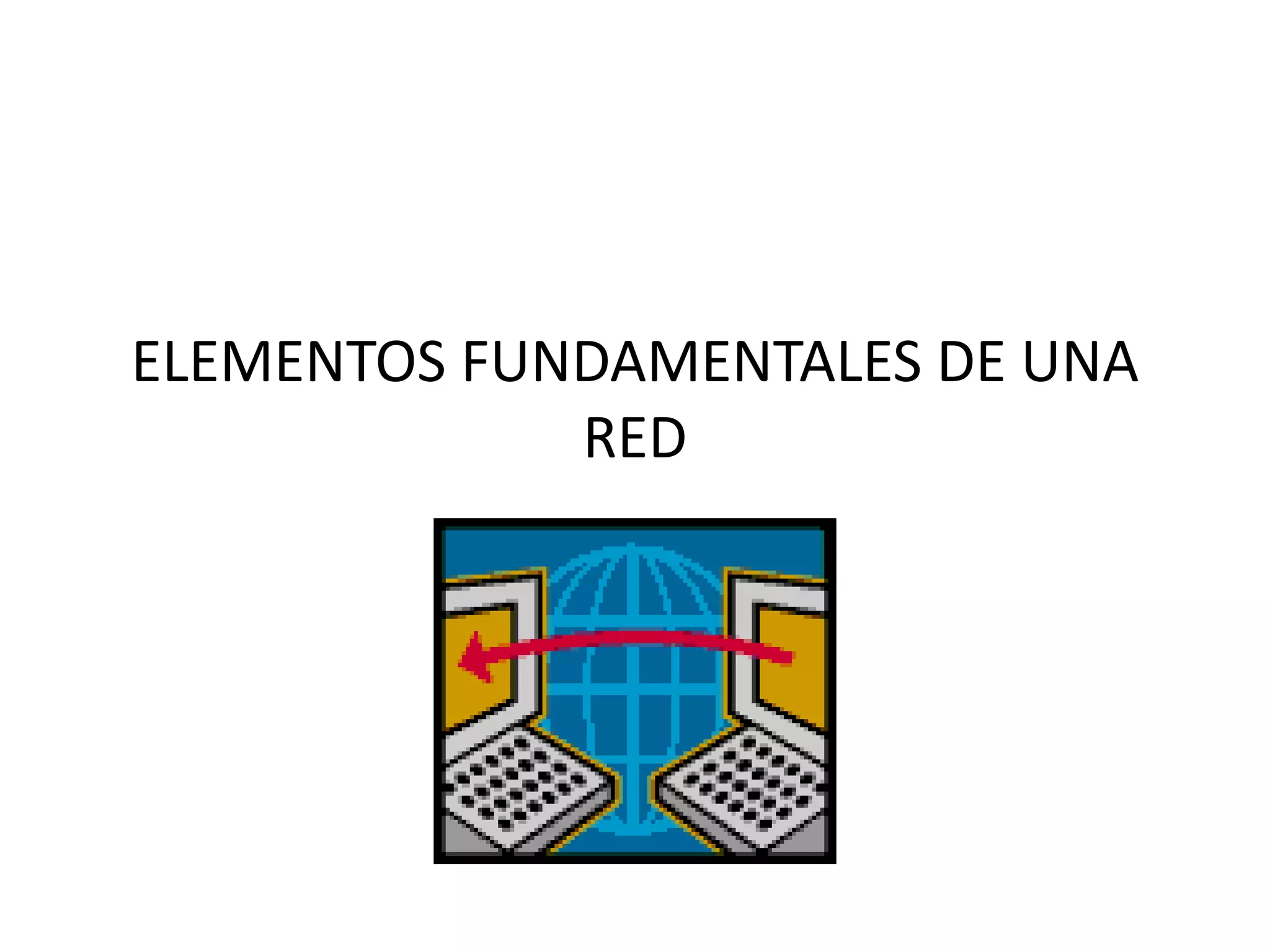

7. ELEMENTOS FUNDAMENTALES DE UNA
RED

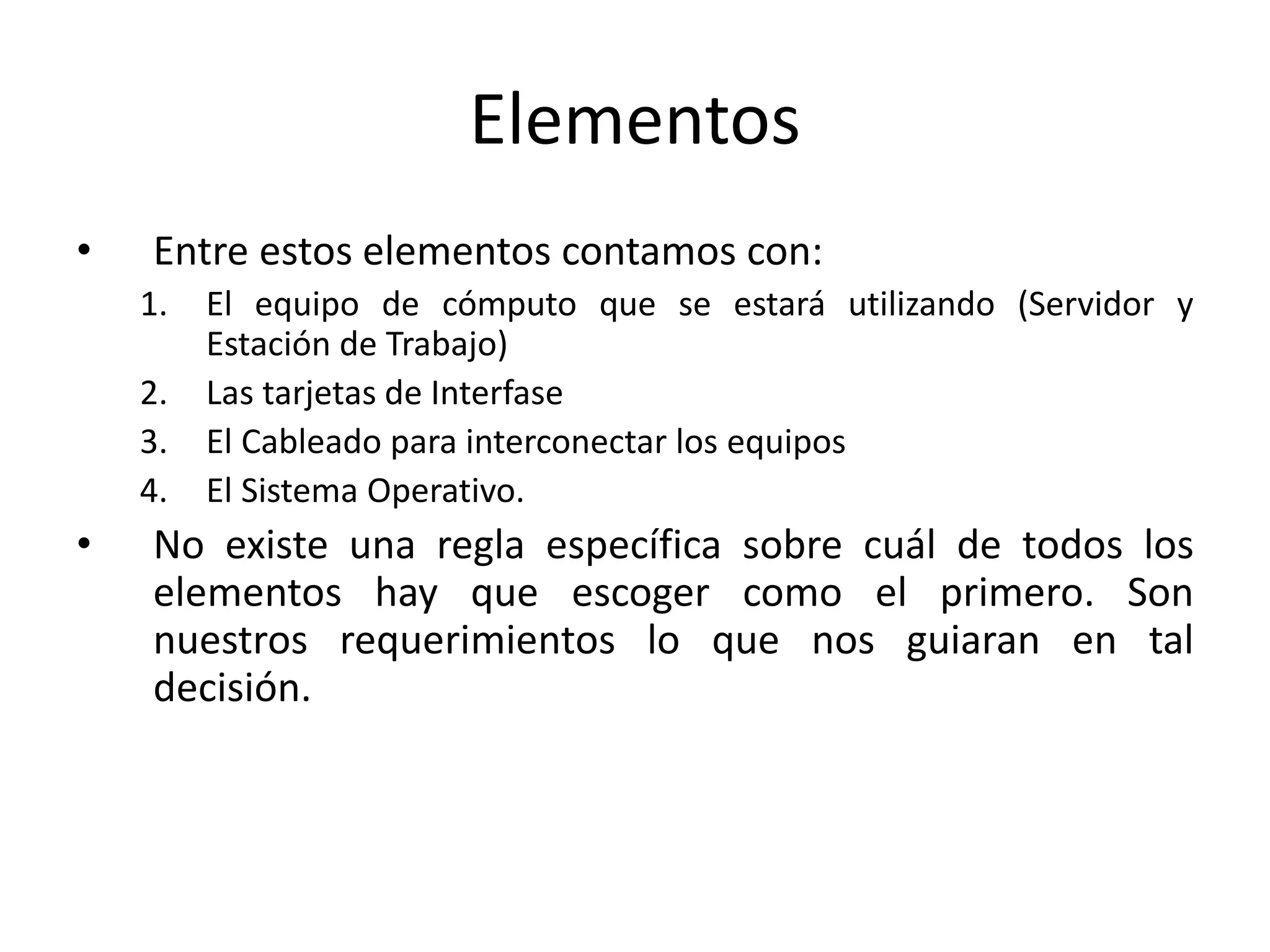

8. Elementos
• Entre estos elementos contamos con:
1. El equipo de cómputo que se estará utilizando (Servidor y
Estación de Trabajo)
2. Las tarjetas de Interfase
3. El Cableado para interconectar los equipos
4. El Sistema Operativo.
• No existe una regla específica sobre cuál de todos los
elementos hay que escoger como el primero. Son
nuestros requerimientos lo que nos guiaran en tal
decisión.

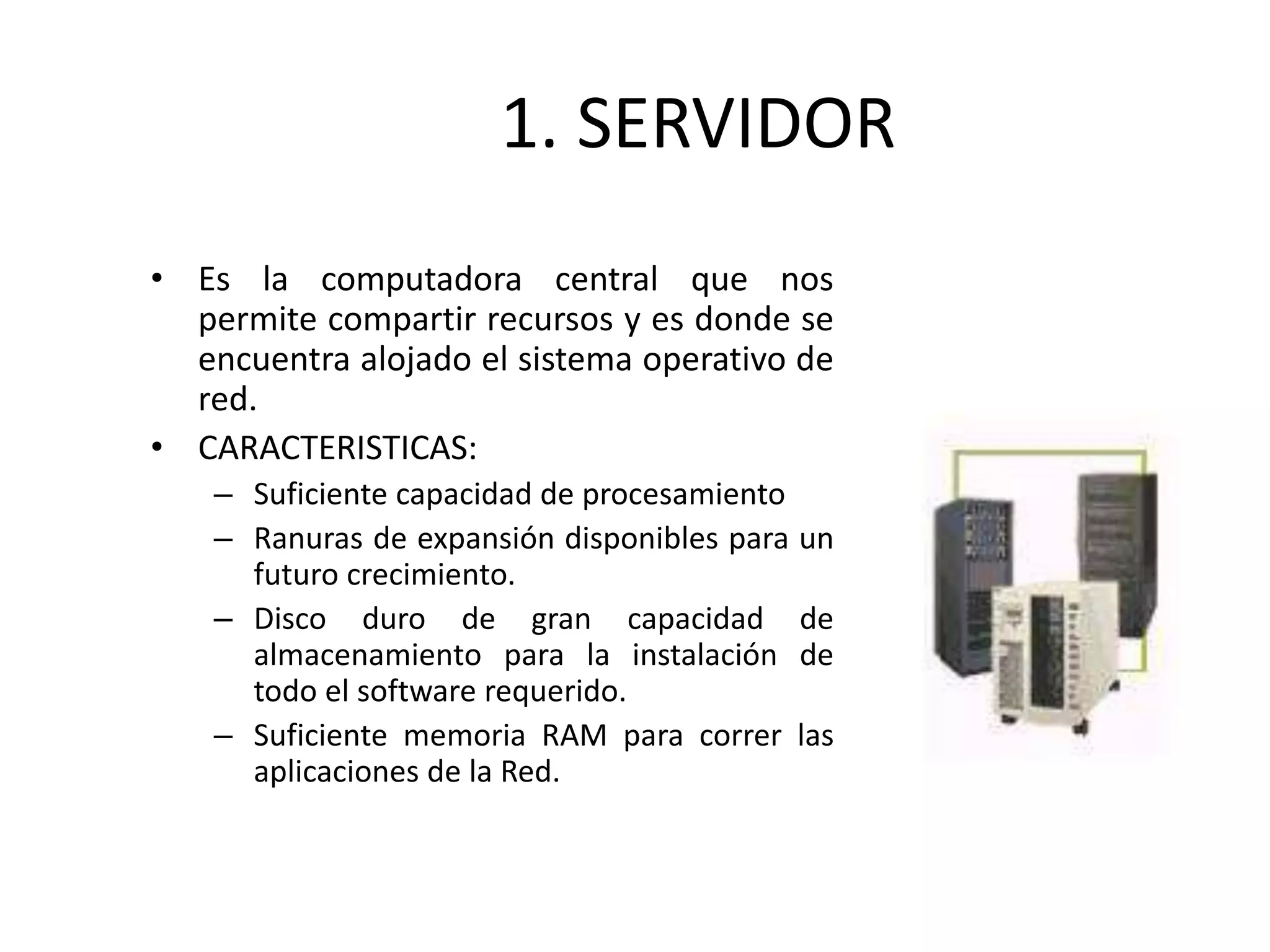

9. 1. SERVIDOR
• Es la computadora central que nos
permite compartir recursos y es donde se
encuentra alojado el sistema operativo de
red.
• CARACTERISTICAS:
– Suficiente capacidad de procesamiento
– Ranuras de expansión disponibles para un
futuro crecimiento.
– Disco duro de gran capacidad de
almacenamiento para la instalación de
todo el software requerido.
– Suficiente memoria RAM para correr las
aplicaciones de la Red.

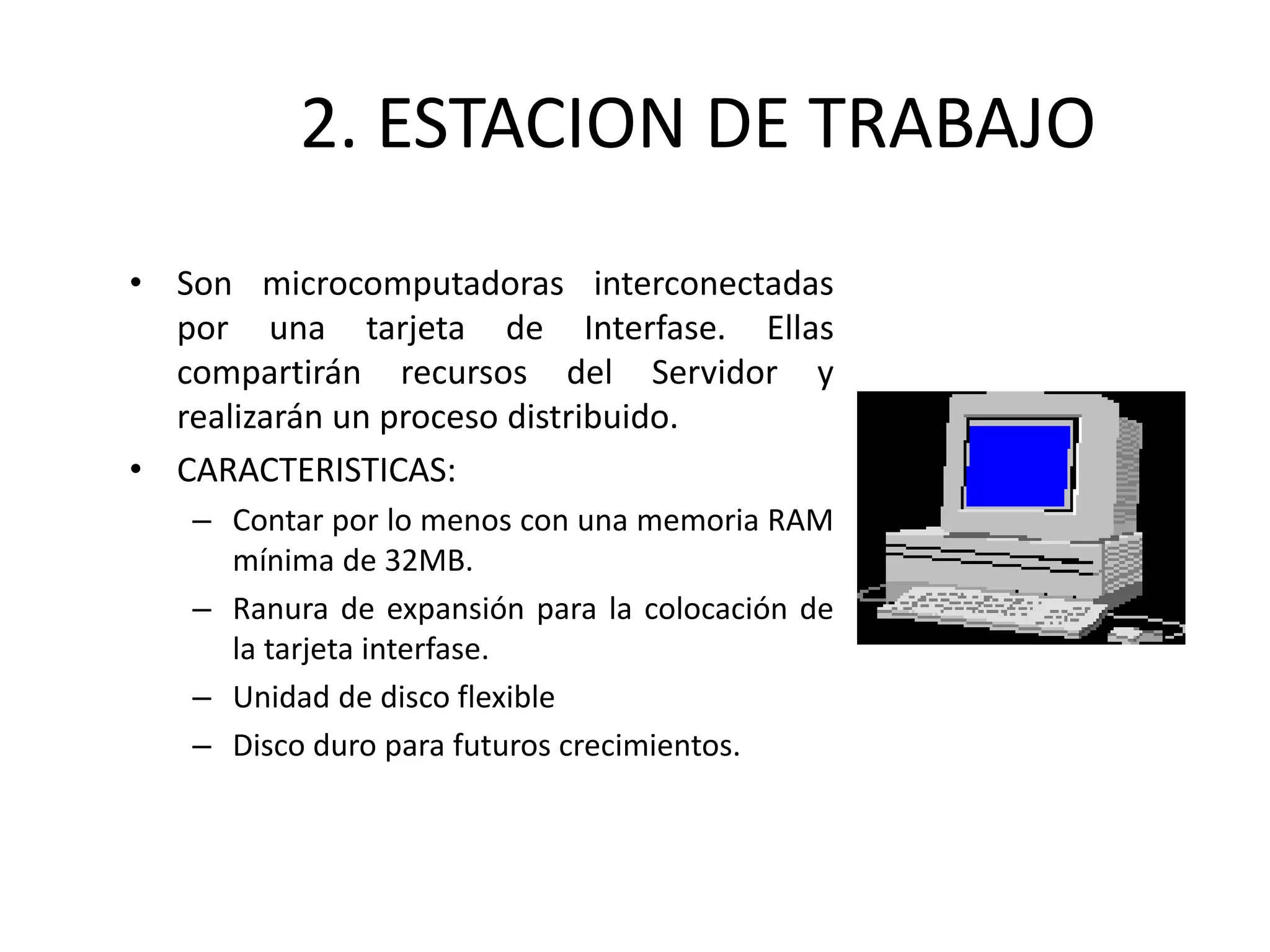

10. 2. ESTACION DE TRABAJO
• Son microcomputadoras interconectadas
por una tarjeta de Interfase. Ellas
compartirán recursos del Servidor y
realizarán un proceso distribuido.
• CARACTERISTICAS:
– Contar por lo menos con una memoria RAM
mínima de 32MB.
– Ranura de expansión para la colocación de
la tarjeta interfase.
– Unidad de disco flexible
– Disco duro para futuros crecimientos.

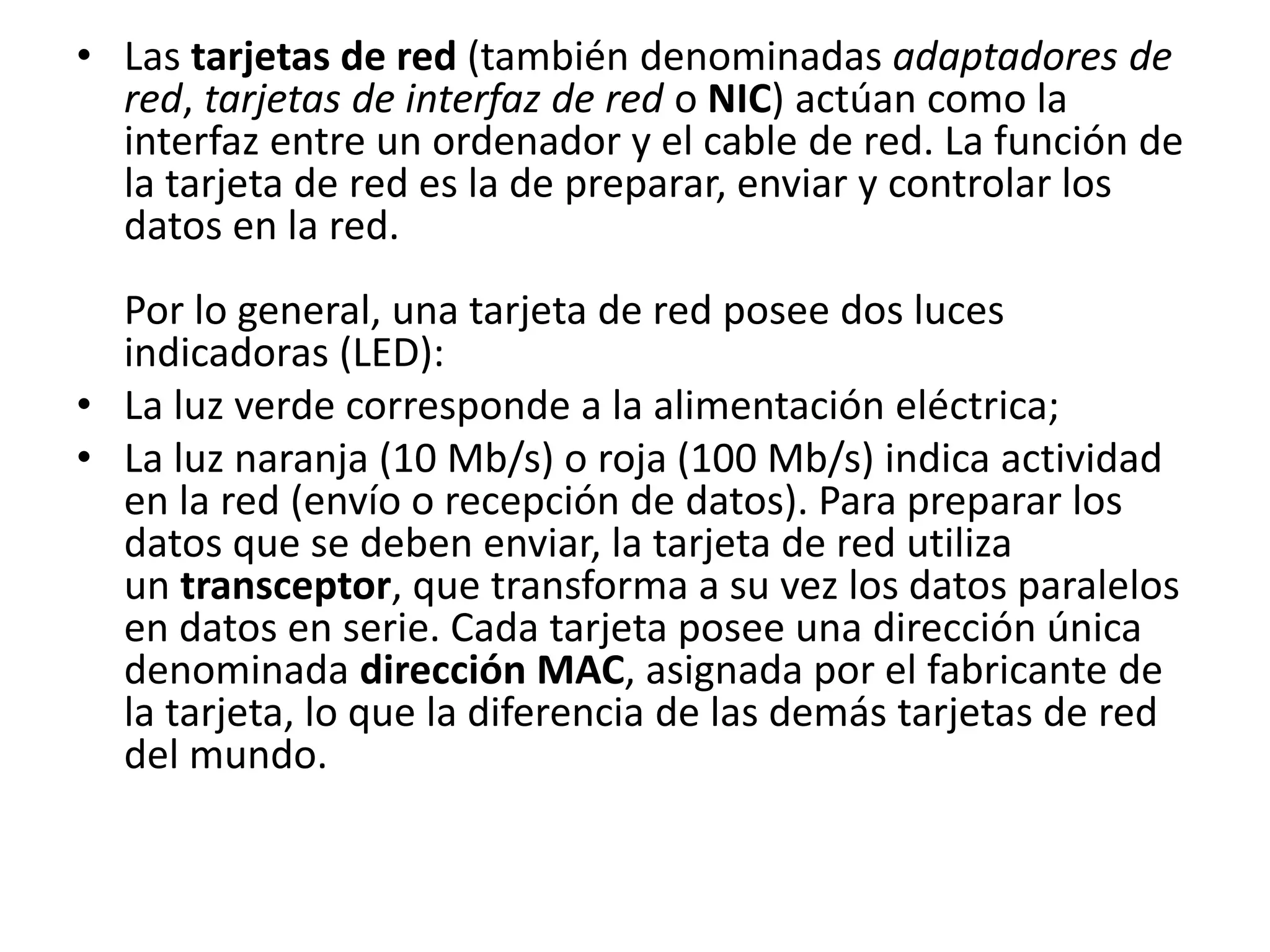

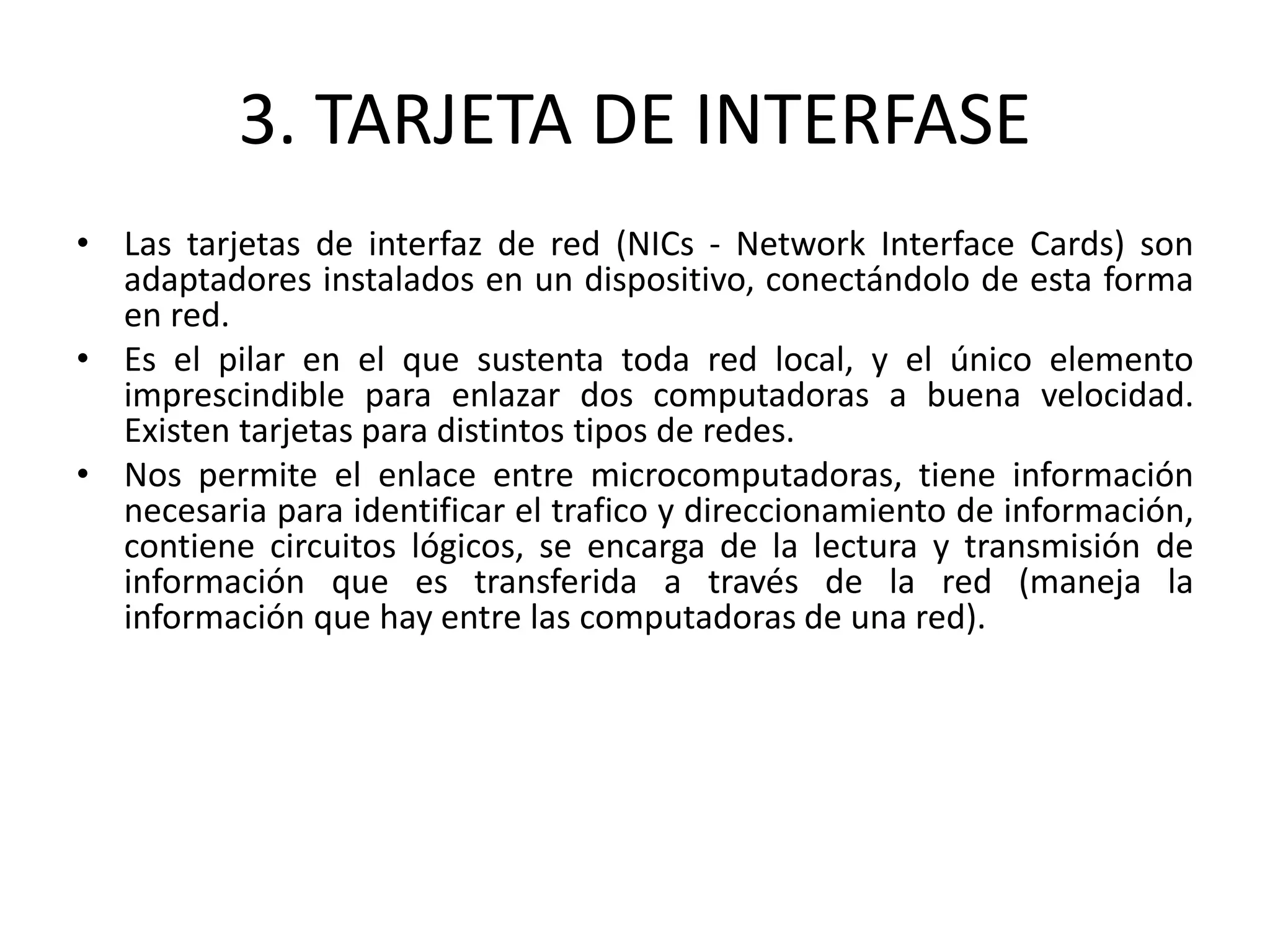

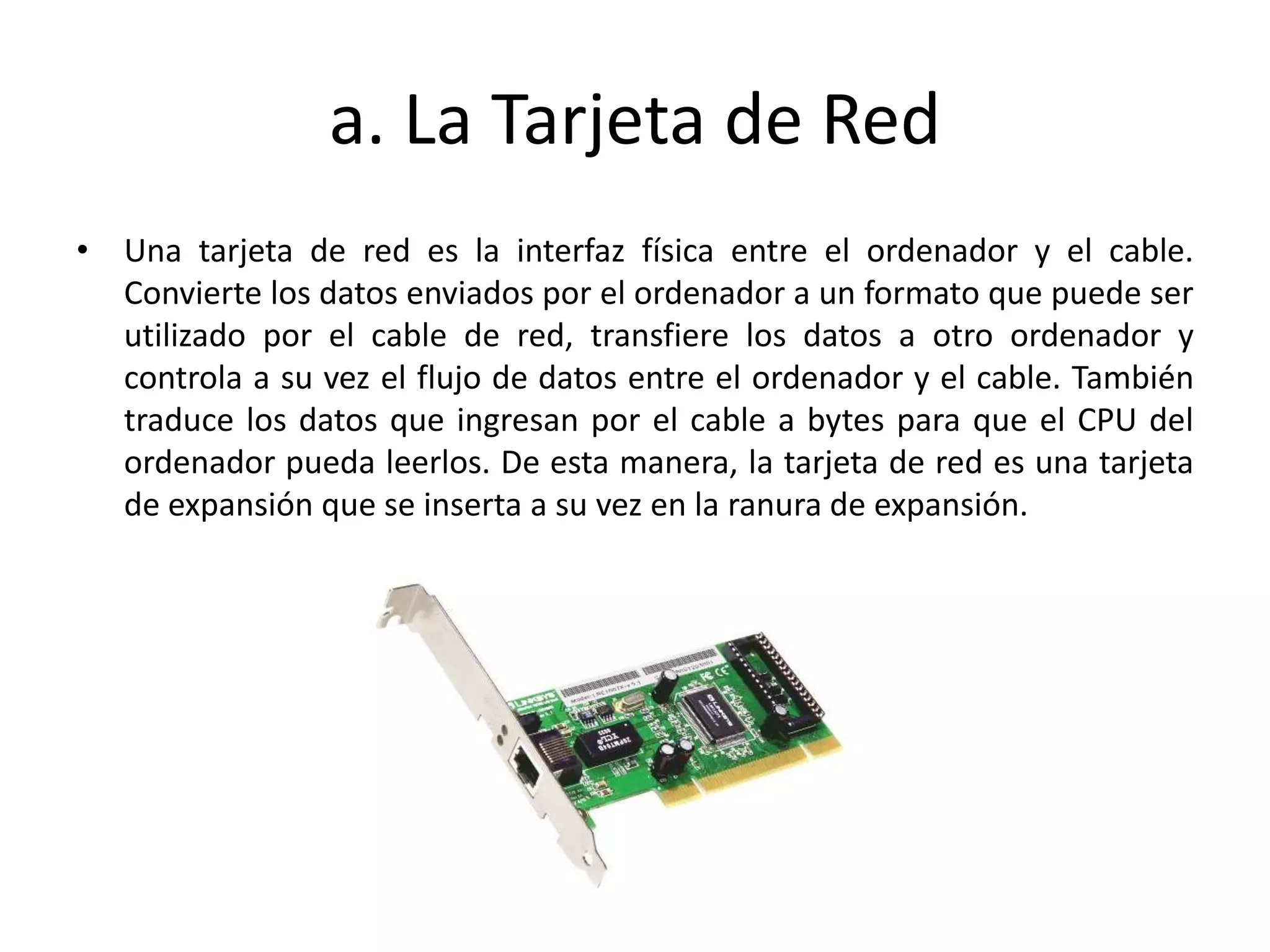

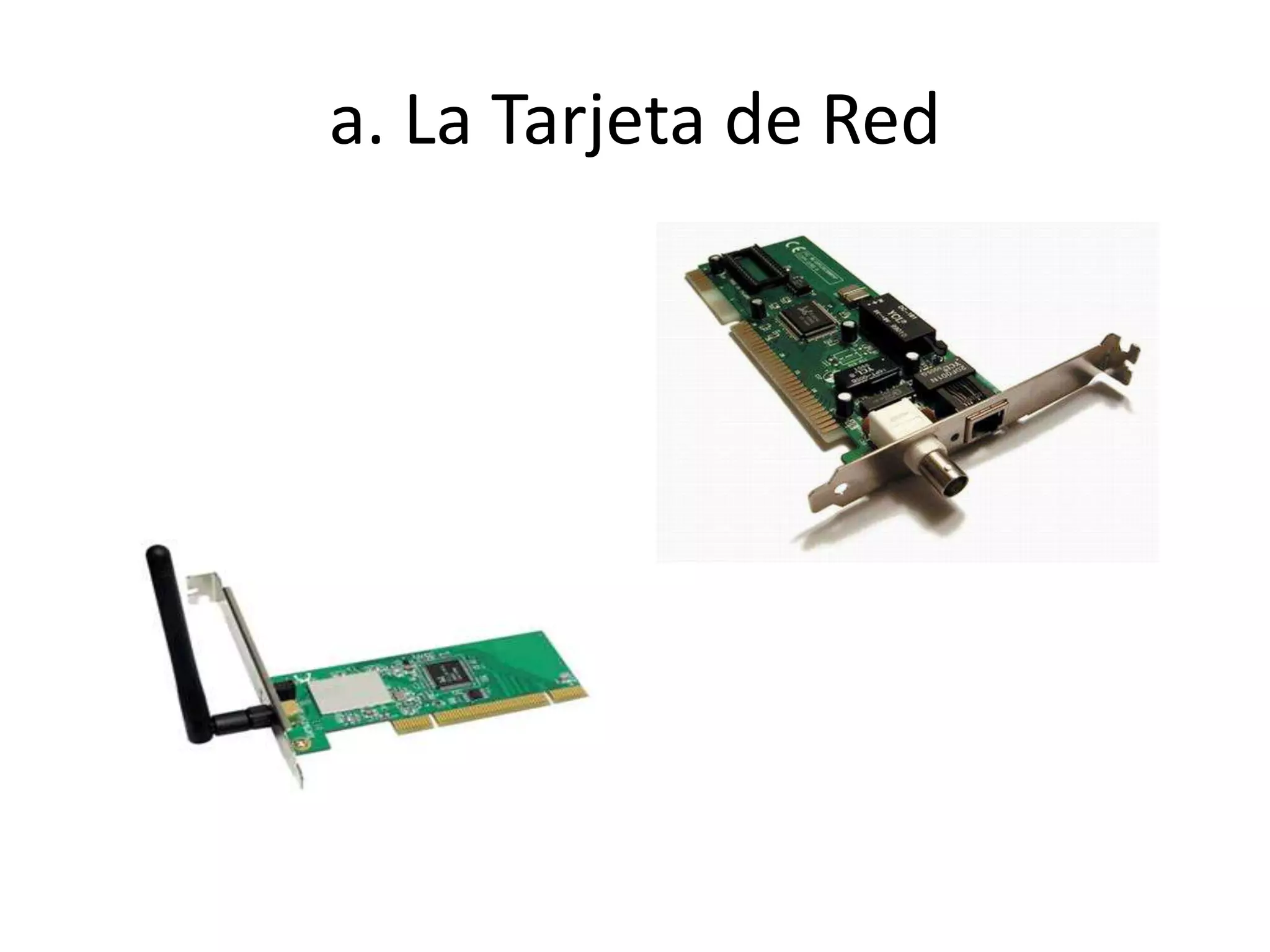

11. 3. TARJETA DE INTERFASE
• Las tarjetas de interfaz de red (NICs - Network Interface Cards) son
adaptadores instalados en un dispositivo, conectándolo de esta forma
en red.
• Es el pilar en el que sustenta toda red local, y el único elemento
imprescindible para enlazar dos computadoras a buena velocidad.
Existen tarjetas para distintos tipos de redes.
• Nos permite el enlace entre microcomputadoras, tiene información
necesaria para identificar el trafico y direccionamiento de información,
contiene circuitos lógicos, se encarga de la lectura y transmisión de
información que es transferida a través de la red (maneja la
información que hay entre las computadoras de una red).

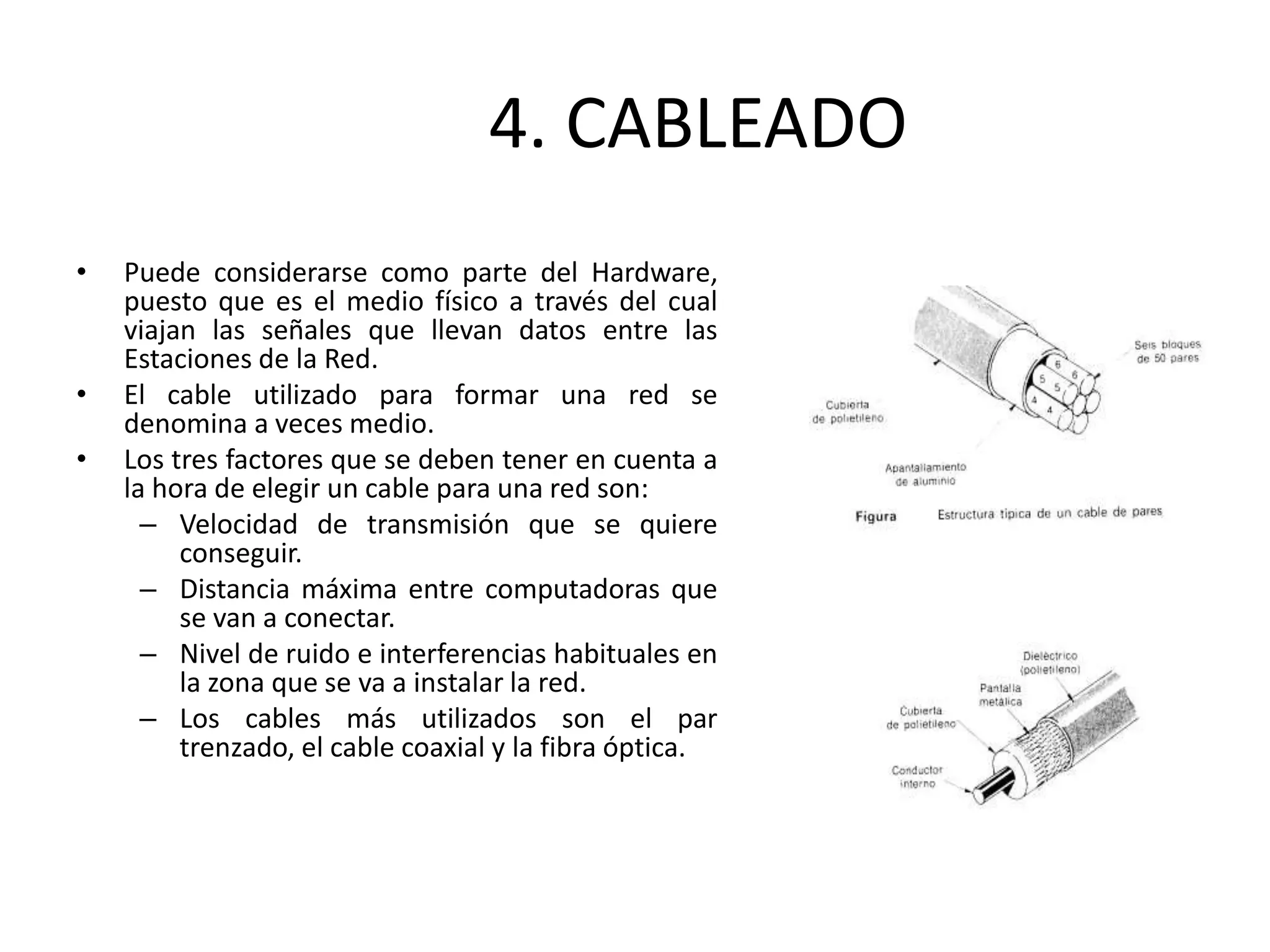

12. 4. CABLEADO
• Puede considerarse como parte del Hardware,
puesto que es el medio físico a través del cual
viajan las señales que llevan datos entre las
Estaciones de la Red.
• El cable utilizado para formar una red se
denomina a veces medio.
• Los tres factores que se deben tener en cuenta a
la hora de elegir un cable para una red son:
– Velocidad de transmisión que se quiere
conseguir.
– Distancia máxima entre computadoras que
se van a conectar.
– Nivel de ruido e interferencias habituales en
la zona que se va a instalar la red.

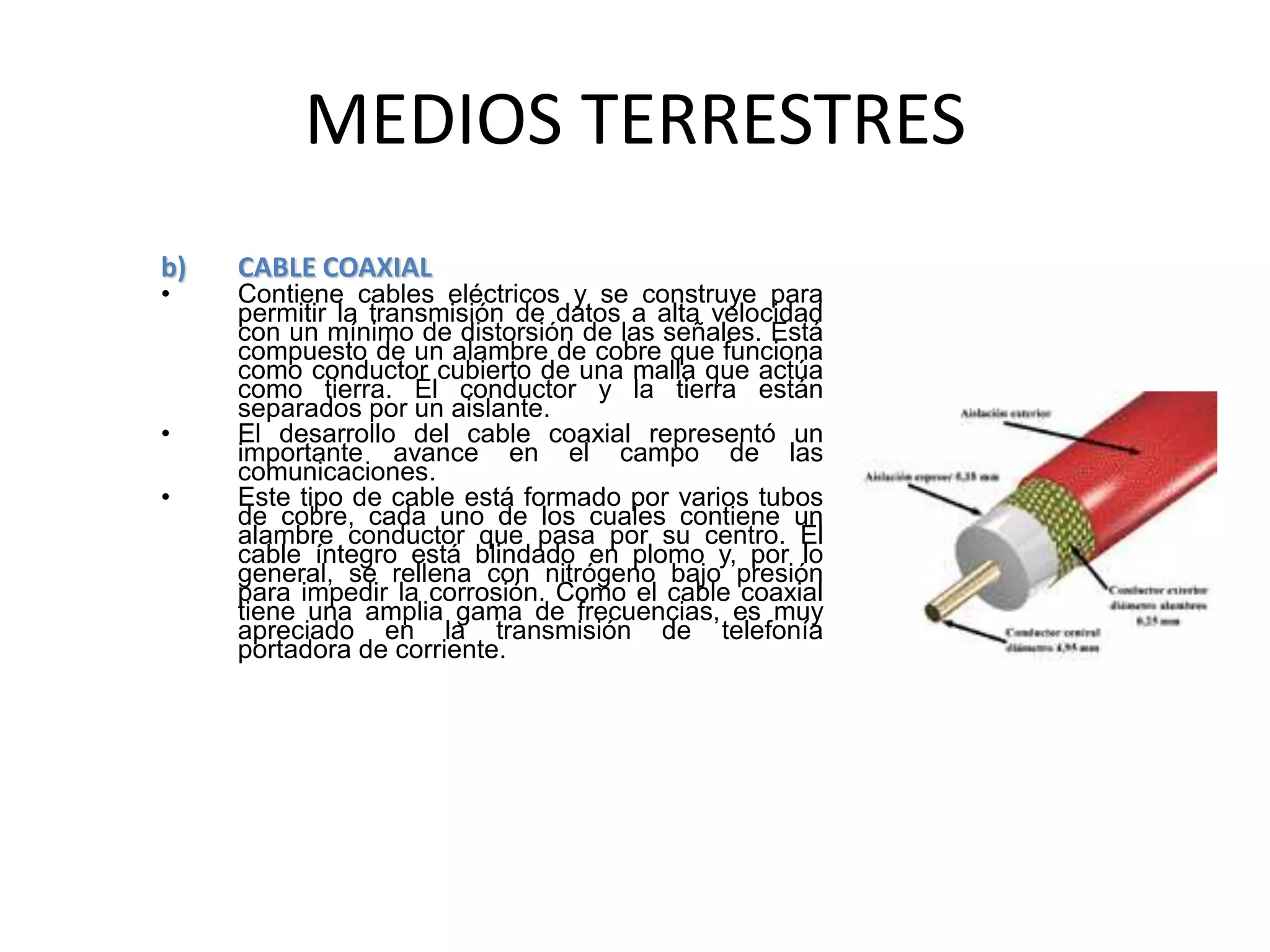

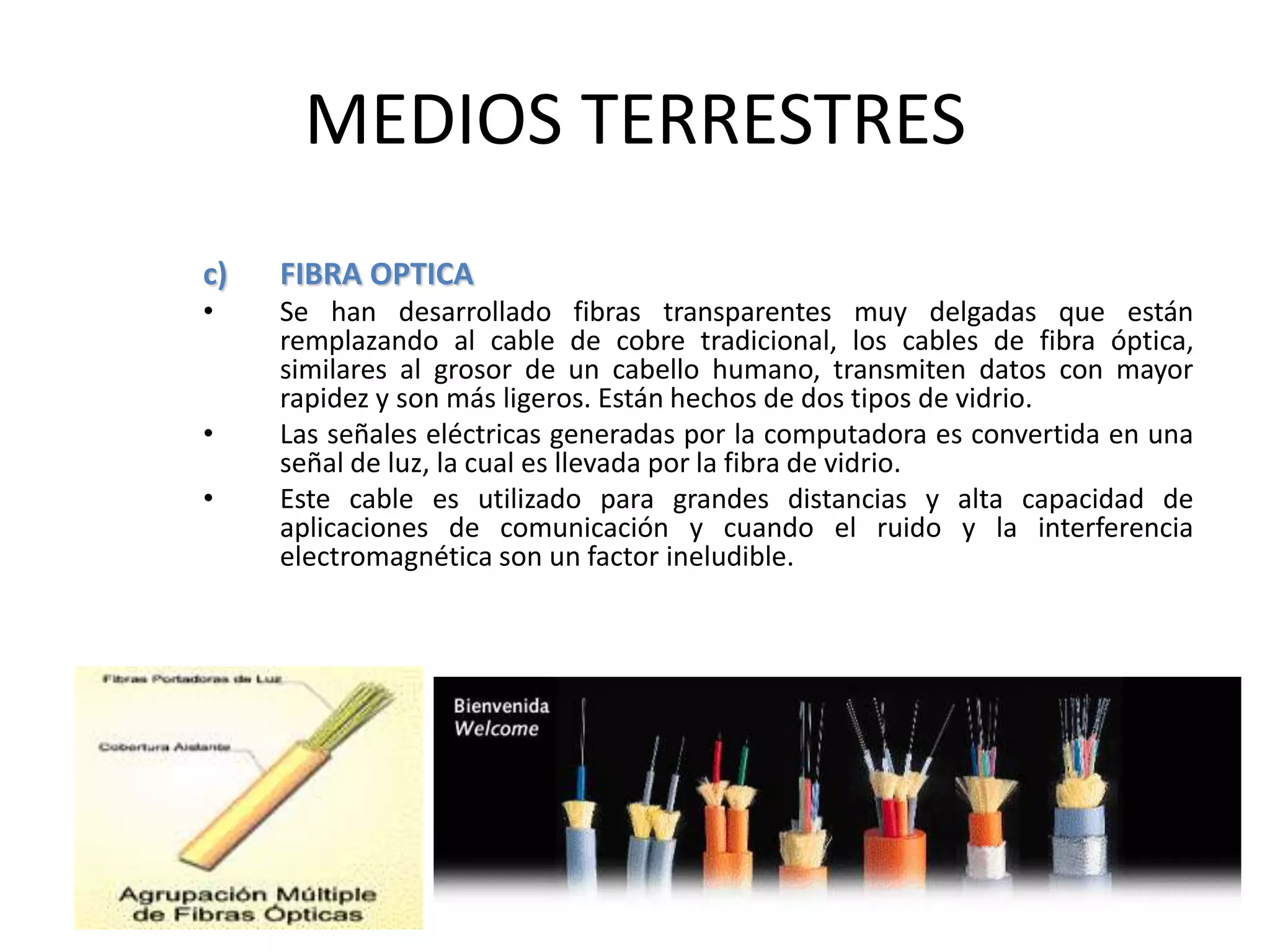

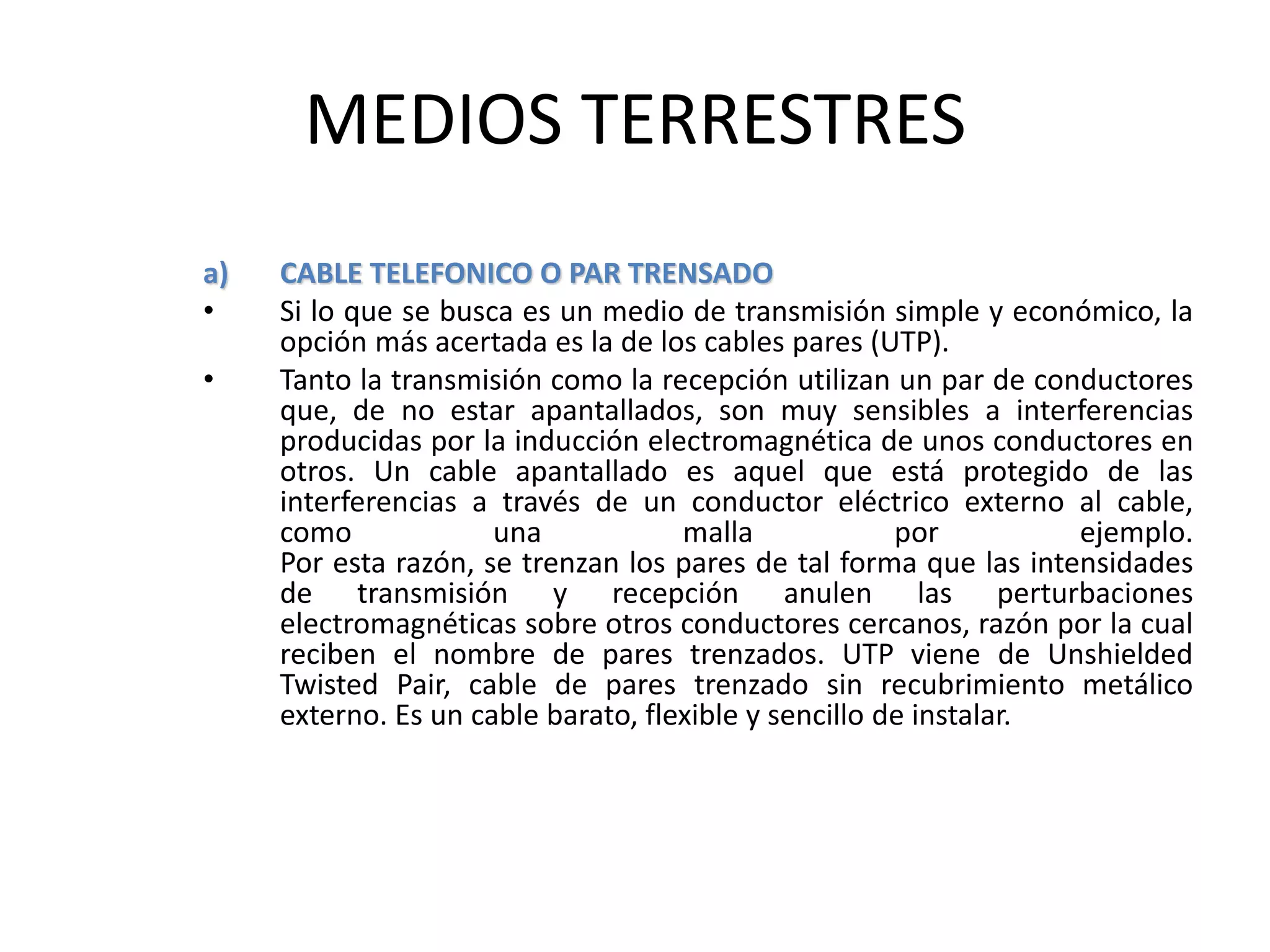

– Los cables más utilizados son el par
trenzado, el cable coaxial y la fibra óptica.

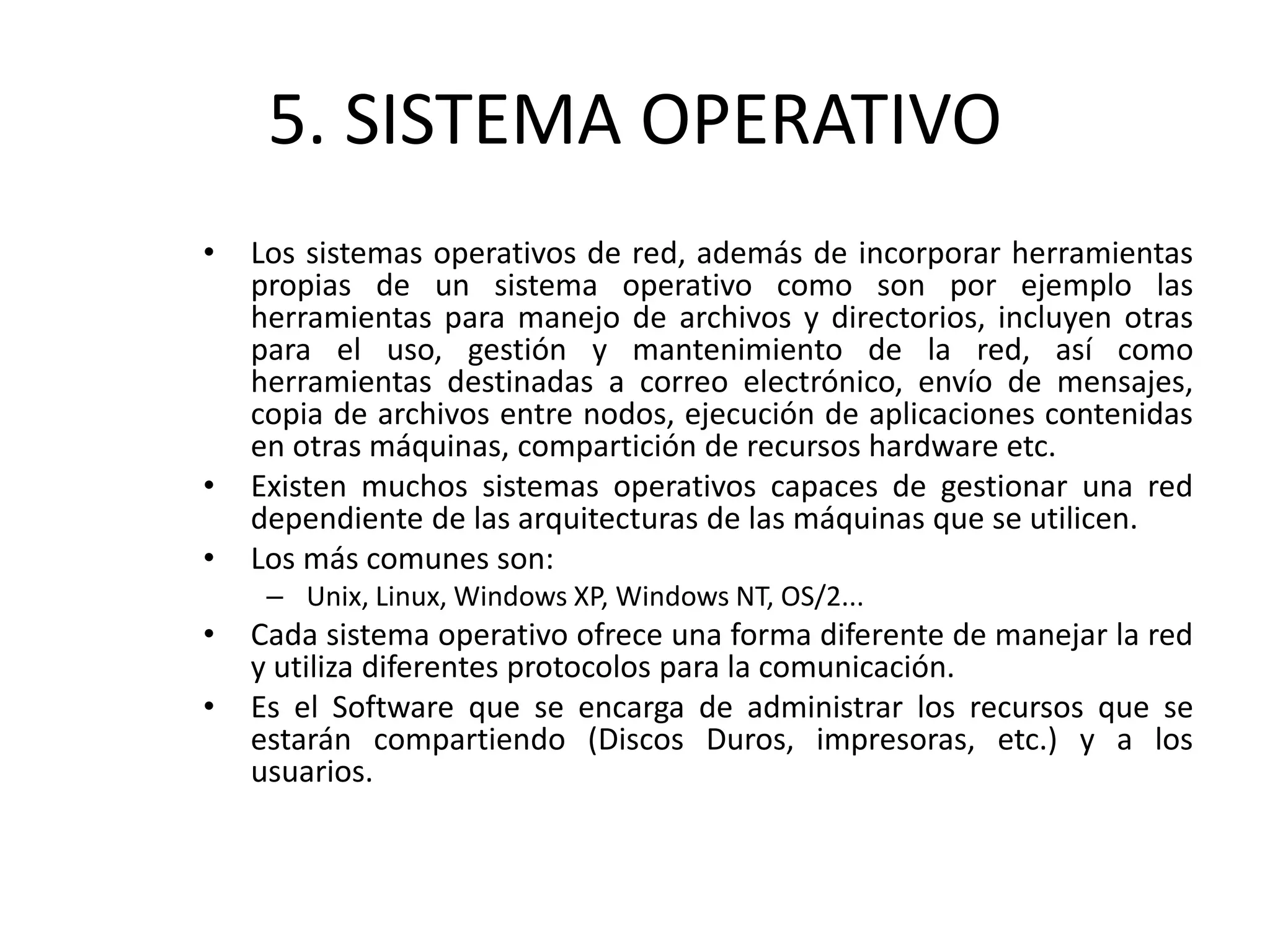

13. 5. SISTEMA OPERATIVO
• Los sistemas operativos de red, además de incorporar herramientas
propias de un sistema operativo como son por ejemplo las
herramientas para manejo de archivos y directorios, incluyen otras
para el uso, gestión y mantenimiento de la red, así como
herramientas destinadas a correo electrónico, envío de mensajes,
copia de archivos entre nodos, ejecución de aplicaciones contenidas
en otras máquinas, compartición de recursos hardware etc.
• Existen muchos sistemas operativos capaces de gestionar una red
dependiente de las arquitecturas de las máquinas que se utilicen.
• Los más comunes son:
– Unix, Linux, Windows XP, Windows NT, OS/2...
• Cada sistema operativo ofrece una forma diferente de manejar la red
y utiliza diferentes protocolos para la comunicación.
• Es el Software que se encarga de administrar los recursos que se
estarán compartiendo (Discos Duros, impresoras, etc.) y a los
usuarios.

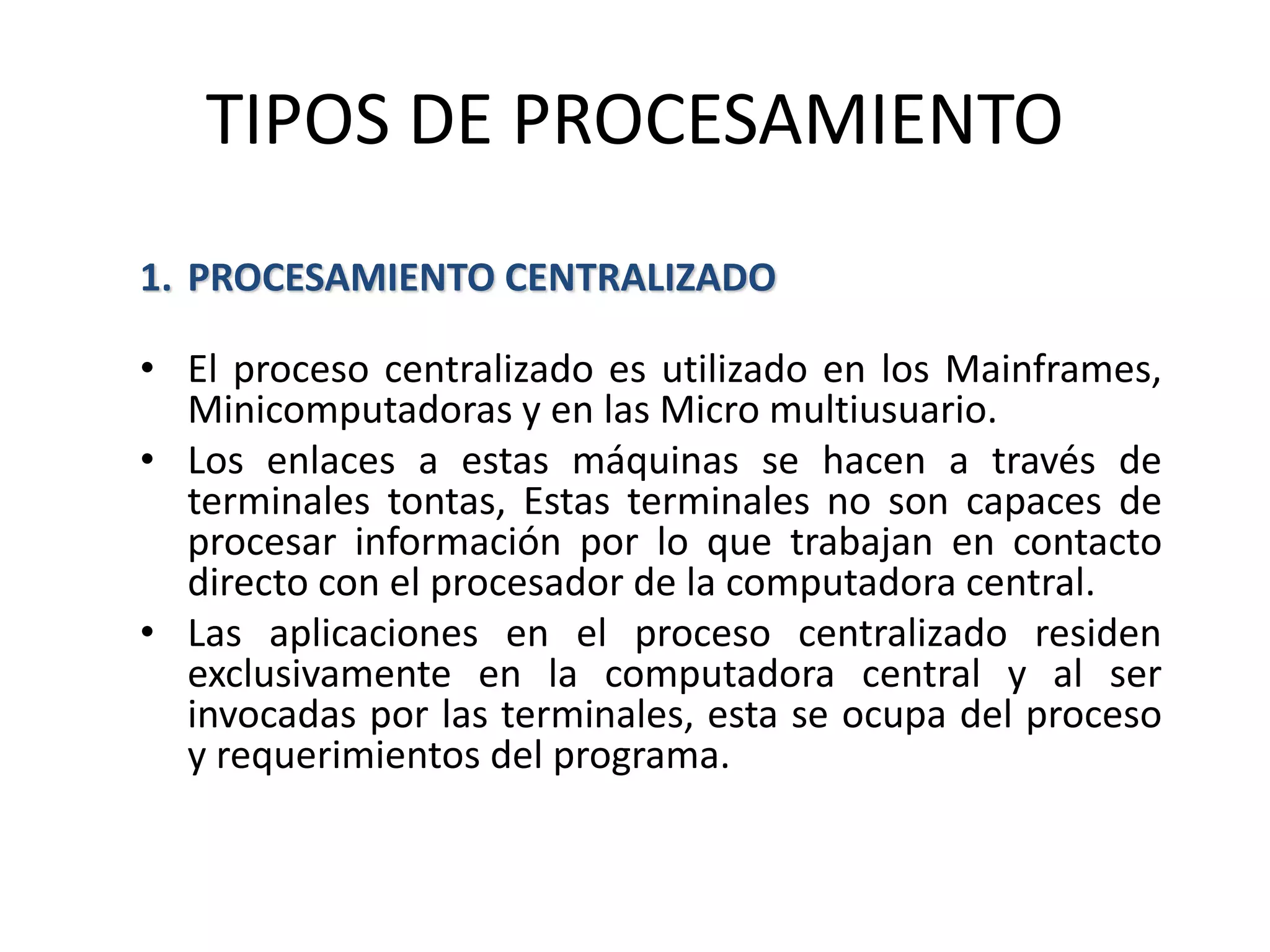

14. TIPOS DE PROCESAMIENTO
1. PROCESAMIENTO CENTRALIZADO
• El proceso centralizado es utilizado en los Mainframes,
Minicomputadoras y en las Micro multiusuario.
• Los enlaces a estas máquinas se hacen a través de
terminales tontas, Estas terminales no son capaces de
procesar información por lo que trabajan en contacto
directo con el procesador de la computadora central.
• Las aplicaciones en el proceso centralizado residen
exclusivamente en la computadora central y al ser
invocadas por las terminales, esta se ocupa del proceso
y requerimientos del programa.

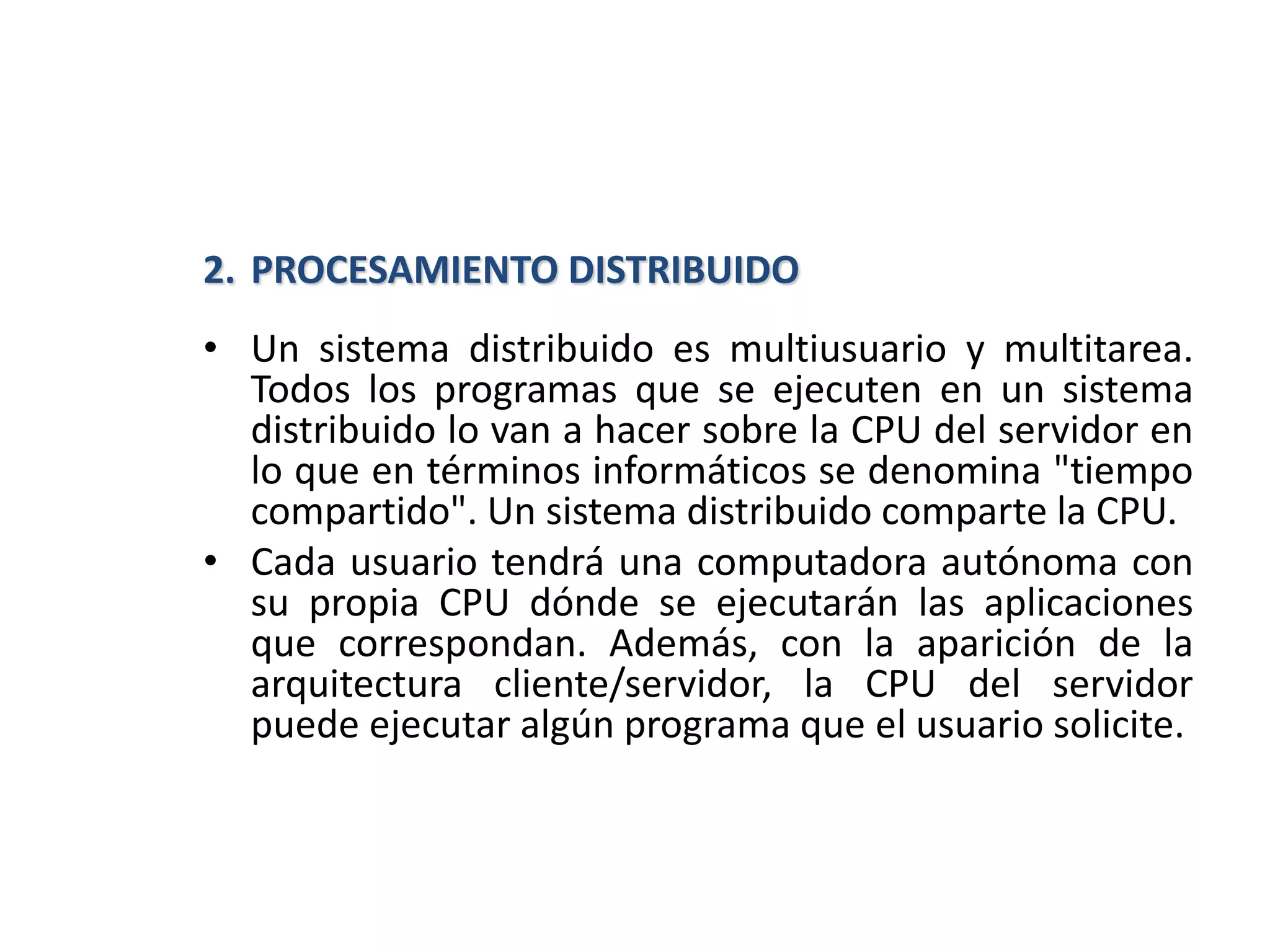

15. 2. PROCESAMIENTO DISTRIBUIDO
• Un sistema distribuido es multiusuario y multitarea.
Todos los programas que se ejecuten en un sistema
distribuido lo van a hacer sobre la CPU del servidor en
lo que en términos informáticos se denomina "tiempo
compartido". Un sistema distribuido comparte la CPU.
• Cada usuario tendrá una computadora autónoma con
su propia CPU dónde se ejecutarán las aplicaciones
que correspondan. Además, con la aparición de la
arquitectura cliente/servidor, la CPU del servidor
puede ejecutar algún programa que el usuario solicite.

16. TIPOS DE REDES

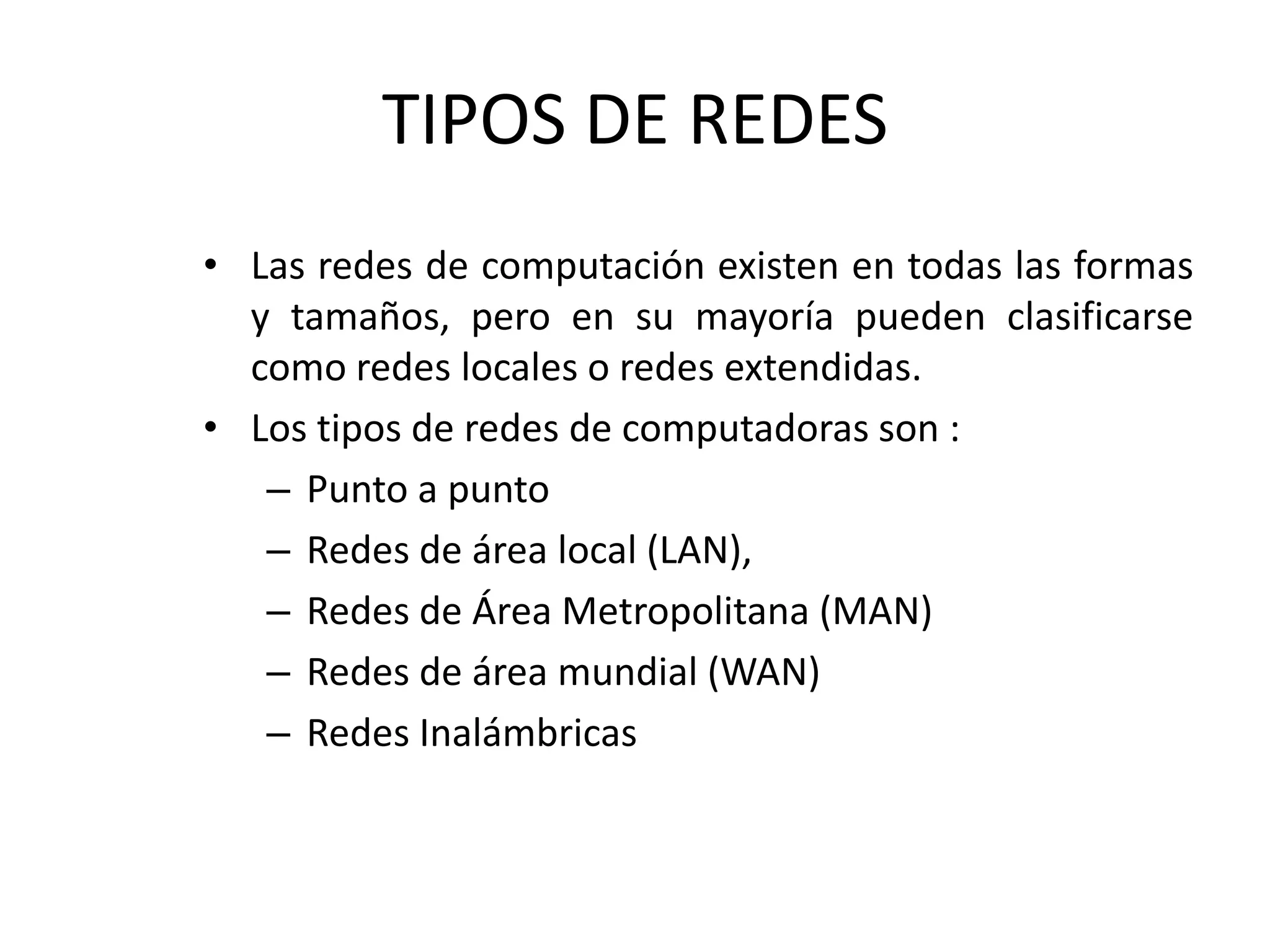

17. TIPOS DE REDES
• Las redes de computación existen en todas las formas
y tamaños, pero en su mayoría pueden clasificarse
como redes locales o redes extendidas.
• Los tipos de redes de computadoras son :
– Punto a punto
– Redes de área local (LAN),
– Redes de Área Metropolitana (MAN)
– Redes de área mundial (WAN)
– Redes Inalámbricas

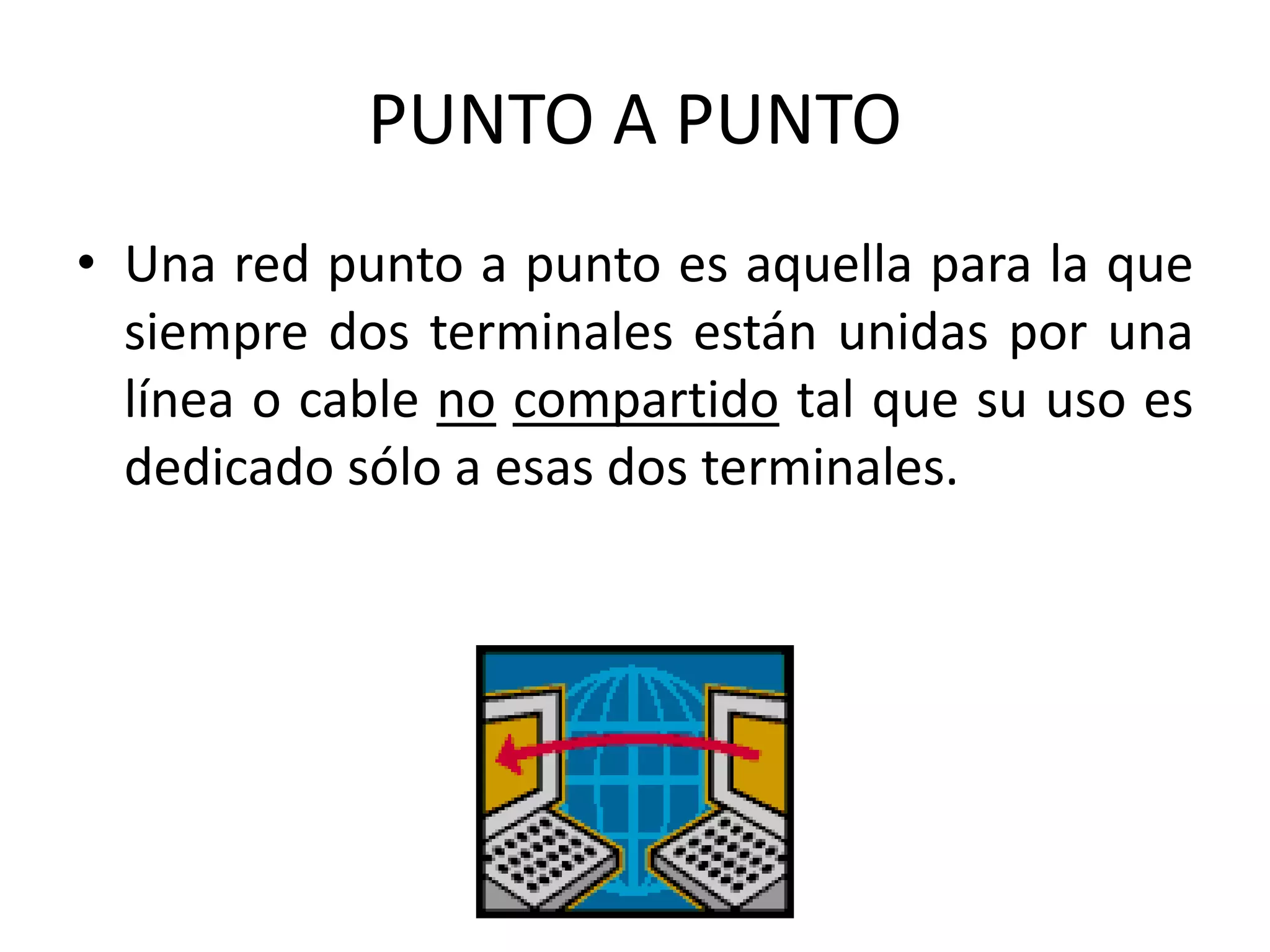

18. PUNTO A PUNTO
• Una red punto a punto es aquella para la que
siempre dos terminales están unidas por una
línea o cable no compartido tal que su uso es
dedicado sólo a esas dos terminales.

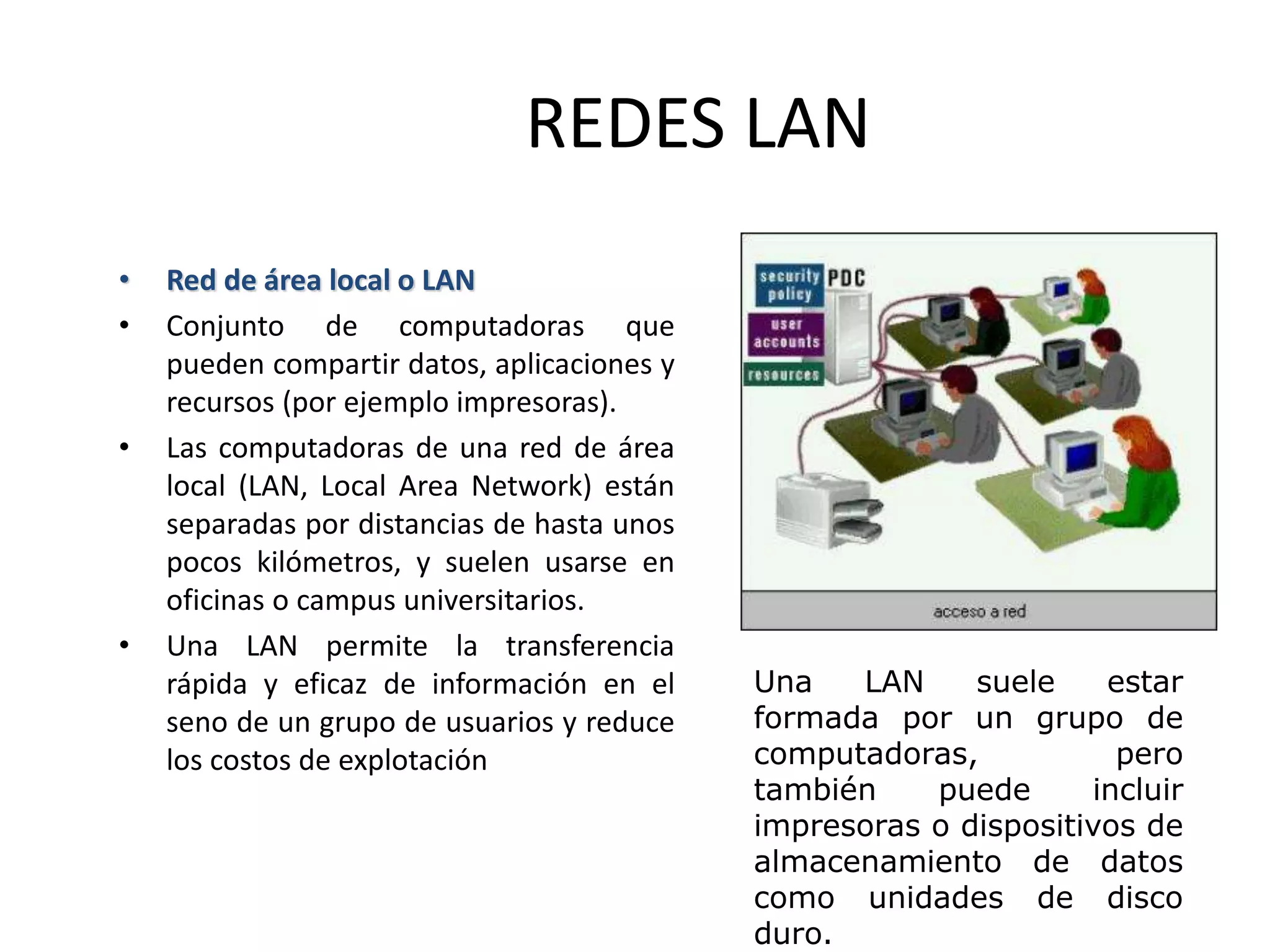

19. REDES LAN
• Red de área local o LAN
• Conjunto de computadoras que
pueden compartir datos, aplicaciones y
recursos (por ejemplo impresoras).
• Las computadoras de una red de área
local (LAN, Local Area Network) están
separadas por distancias de hasta unos
pocos kilómetros, y suelen usarse en
oficinas o campus universitarios.
• Una LAN permite la transferencia
rápida y eficaz de información en el
seno de un grupo de usuarios y reduce
los costos de explotación
Una LAN suele estar
formada por un grupo de
computadoras, pero
también puede incluir
impresoras o dispositivos de
almacenamiento de datos
como unidades de disco
duro.

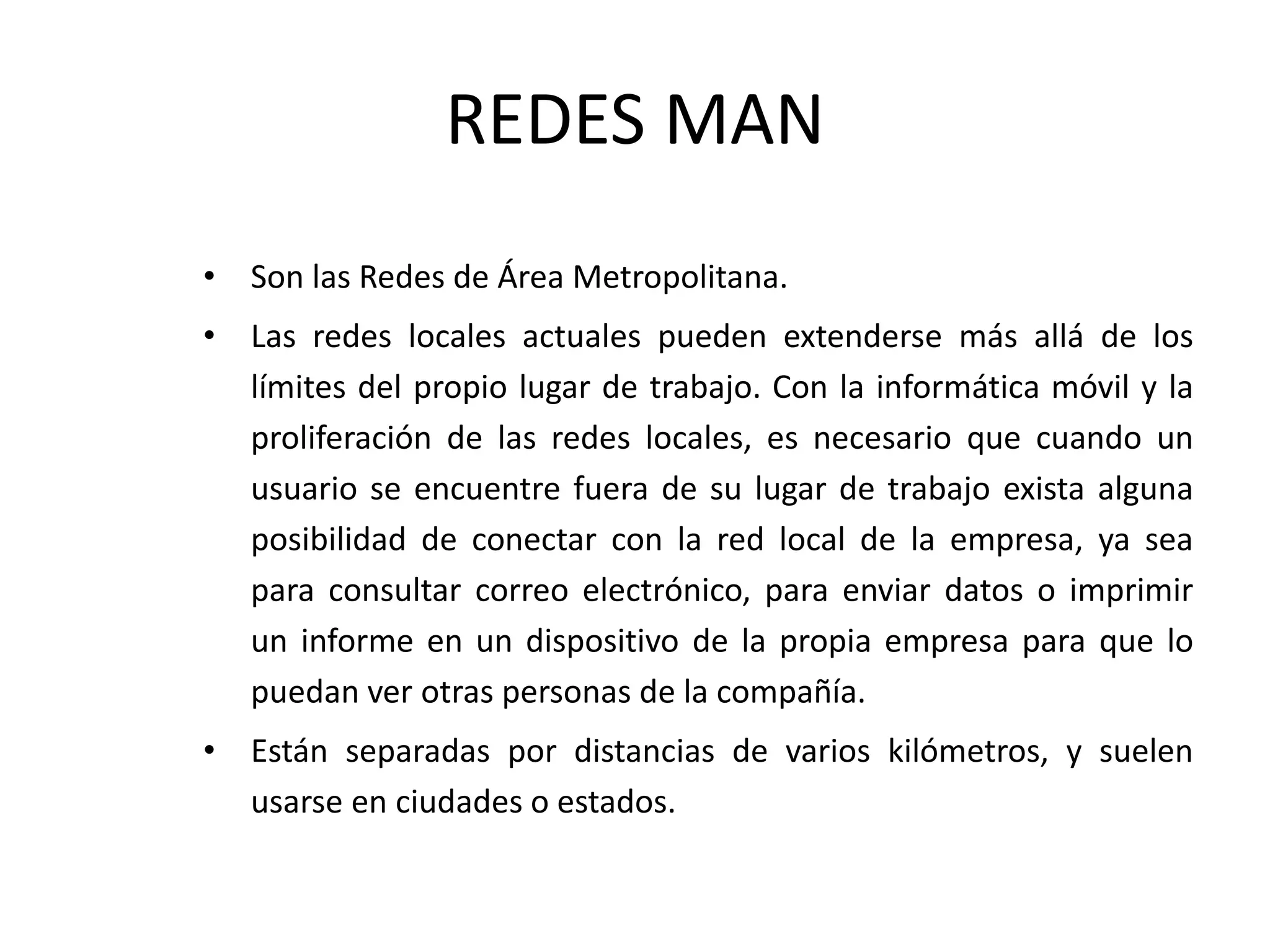

20. REDES MAN
• Son las Redes de Área Metropolitana.
• Las redes locales actuales pueden extenderse más allá de los
límites del propio lugar de trabajo. Con la informática móvil y la
proliferación de las redes locales, es necesario que cuando un
usuario se encuentre fuera de su lugar de trabajo exista alguna
posibilidad de conectar con la red local de la empresa, ya sea
para consultar correo electrónico, para enviar datos o imprimir
un informe en un dispositivo de la propia empresa para que lo
puedan ver otras personas de la compañía.
• Están separadas por distancias de varios kilómetros, y suelen
usarse en ciudades o estados.

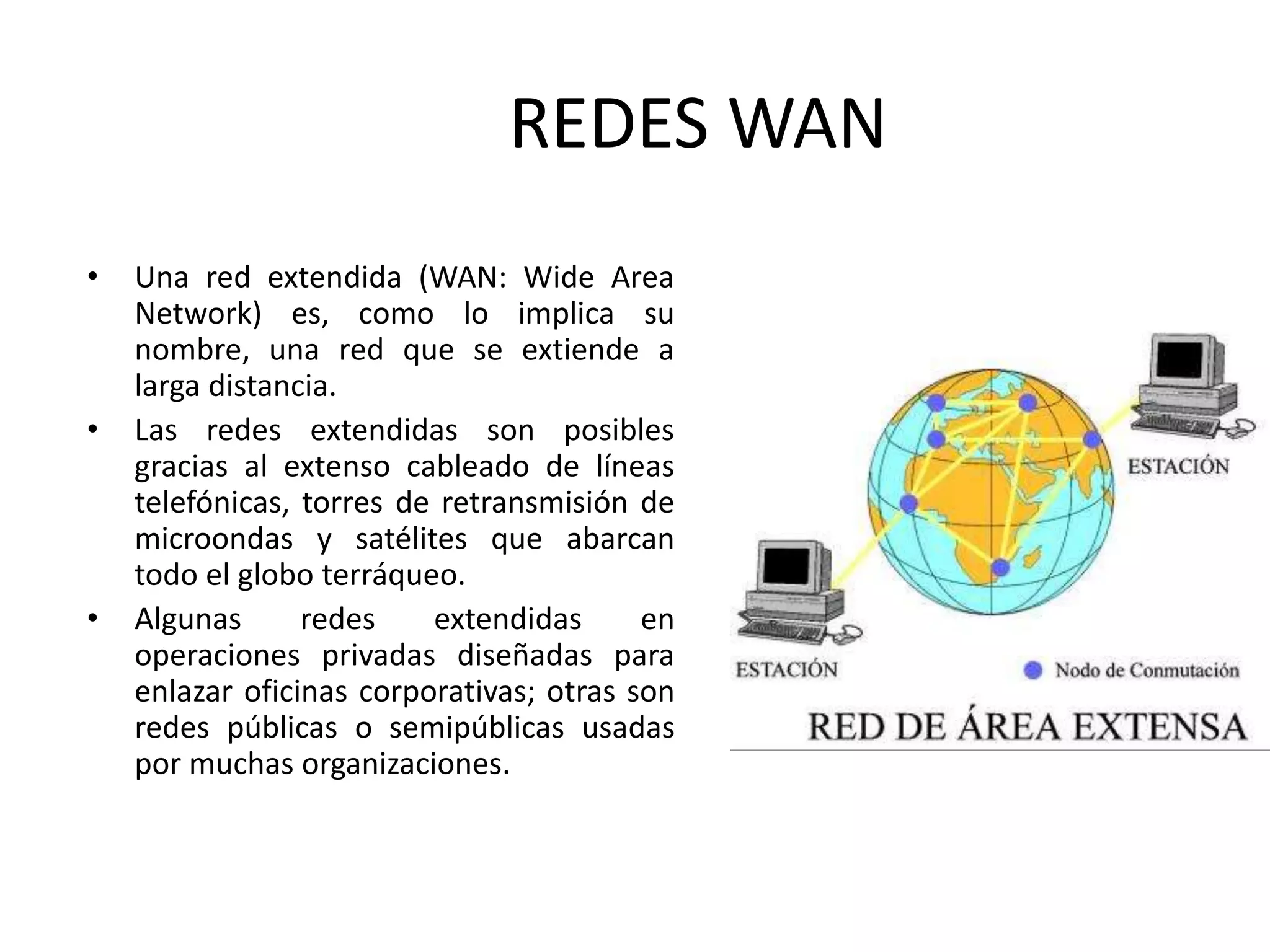

21. REDES WAN
• Una red extendida (WAN: Wide Area
Network) es, como lo implica su
nombre, una red que se extiende a
larga distancia.
• Las redes extendidas son posibles
gracias al extenso cableado de líneas
telefónicas, torres de retransmisión de
microondas y satélites que abarcan
todo el globo terráqueo.
• Algunas redes extendidas en
operaciones privadas diseñadas para
enlazar oficinas corporativas; otras son
redes públicas o semipúblicas usadas
por muchas organizaciones.

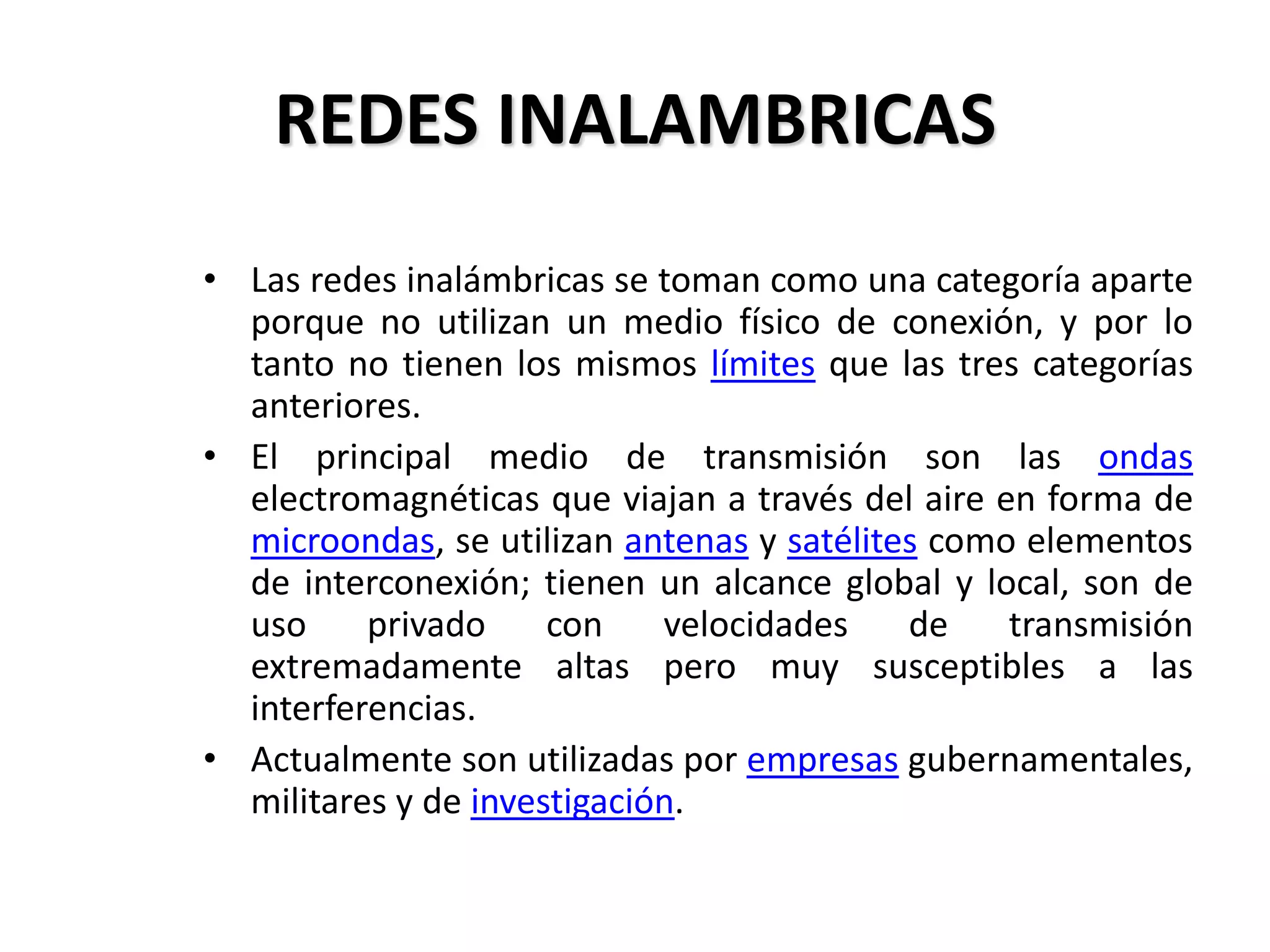

22. REDES INALAMBRICAS
• Las redes inalámbricas se toman como una categoría aparte
porque no utilizan un medio físico de conexión, y por lo
tanto no tienen los mismos límites que las tres categorías
anteriores.
• El principal medio de transmisión son las ondas
electromagnéticas que viajan a través del aire en forma de
microondas, se utilizan antenas y satélites como elementos
de interconexión; tienen un alcance global y local, son de
uso privado con velocidades de transmisión
extremadamente altas pero muy susceptibles a las
interferencias.
• Actualmente son utilizadas por empresas gubernamentales,
militares y de investigación.

23. TOPOLOGIAS DE RED

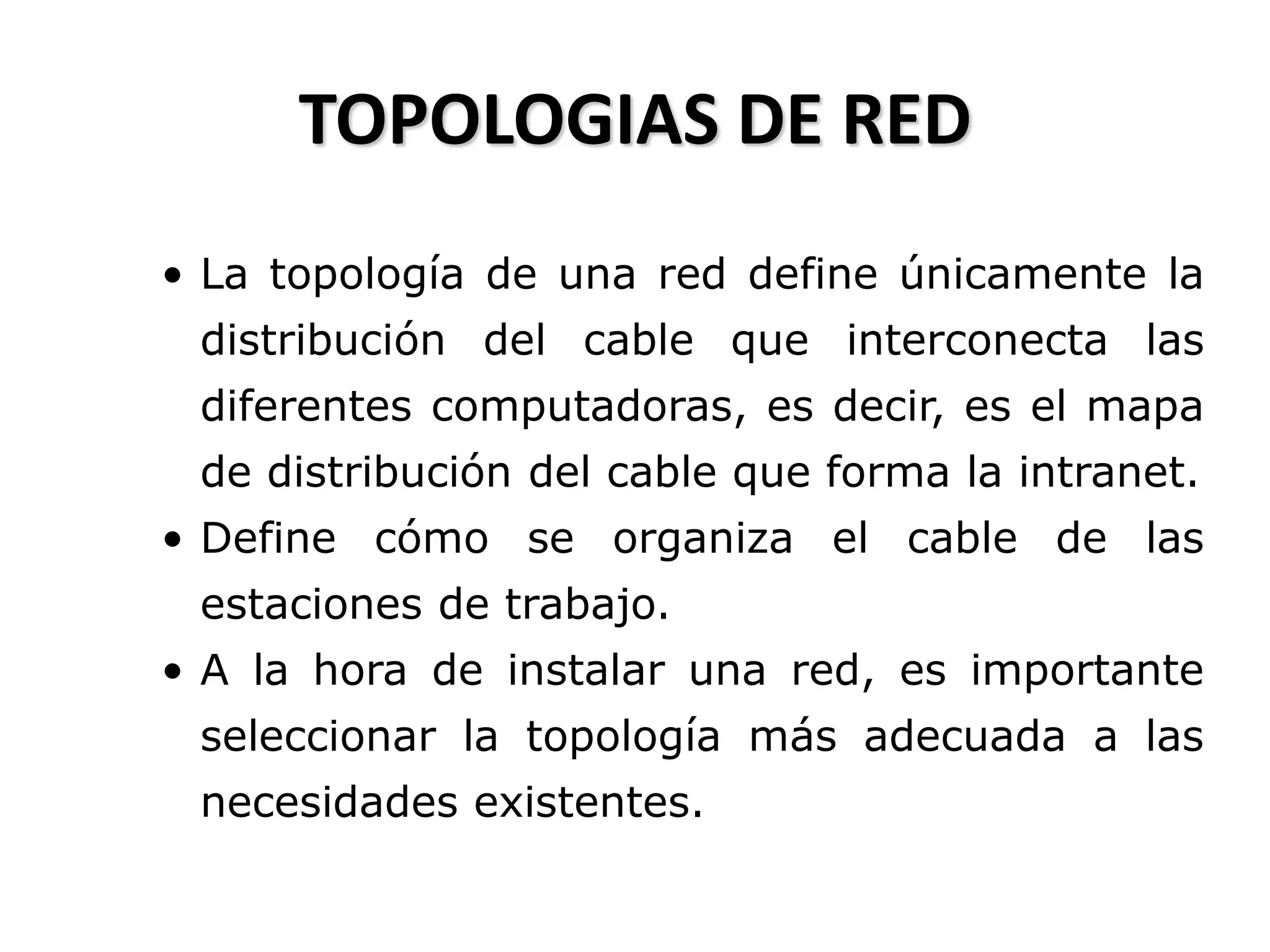

24. TOPOLOGIAS DE RED
• La topología de una red define únicamente la
distribución del cable que interconecta las
diferentes computadoras, es decir, es el mapa
de distribución del cable que forma la intranet.
• Define cómo se organiza el cable de las
estaciones de trabajo.
• A la hora de instalar una red, es importante
seleccionar la topología más adecuada a las
necesidades existentes.

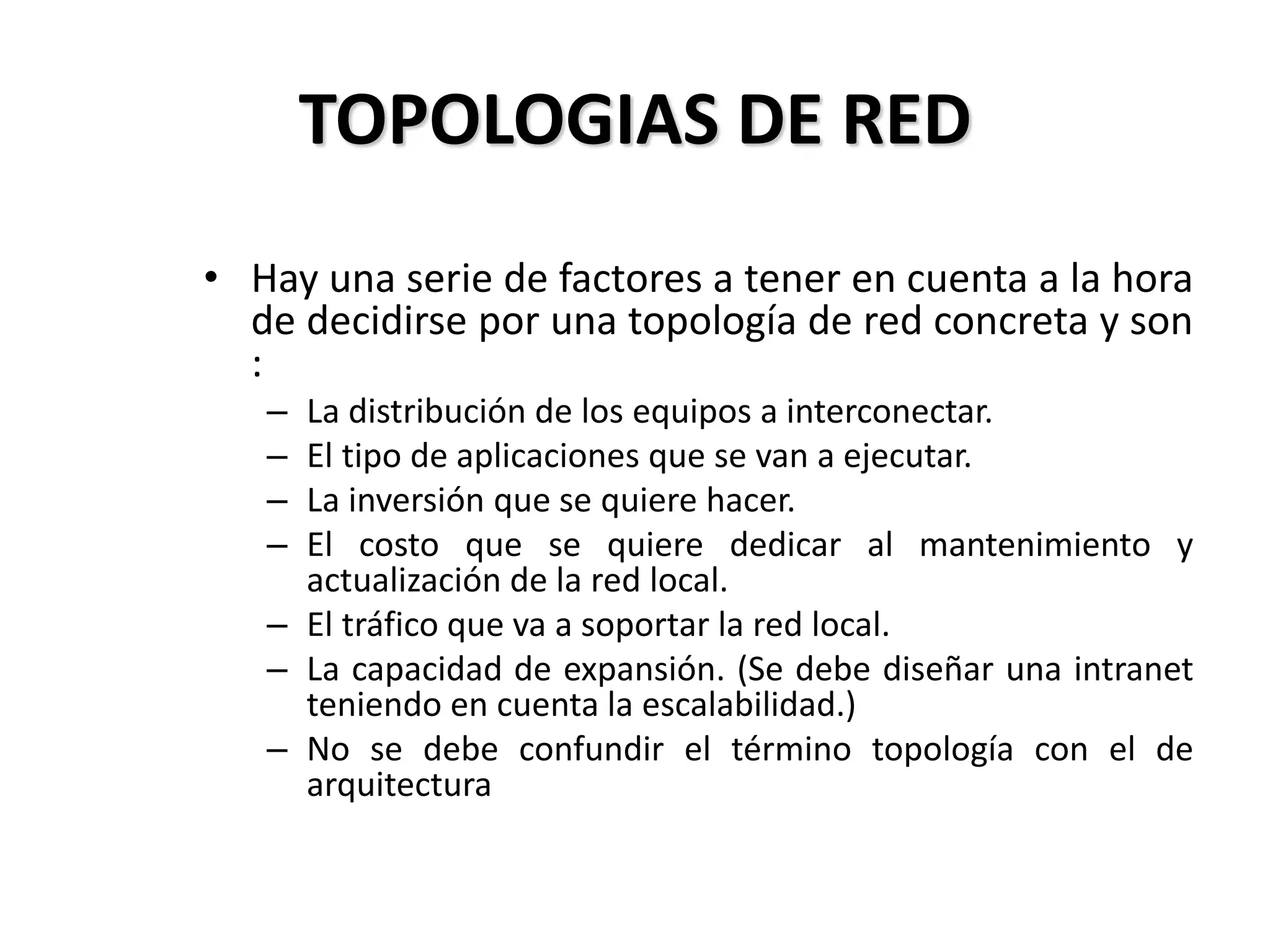

25. TOPOLOGIAS DE RED
• Hay una serie de factores a tener en cuenta a la hora
de decidirse por una topología de red concreta y son
:
– La distribución de los equipos a interconectar.
– El tipo de aplicaciones que se van a ejecutar.
– La inversión que se quiere hacer.
– El costo que se quiere dedicar al mantenimiento y
actualización de la red local.
– El tráfico que va a soportar la red local.
– La capacidad de expansión. (Se debe diseñar una intranet
teniendo en cuenta la escalabilidad.)
– No se debe confundir el término topología con el de
arquitectura

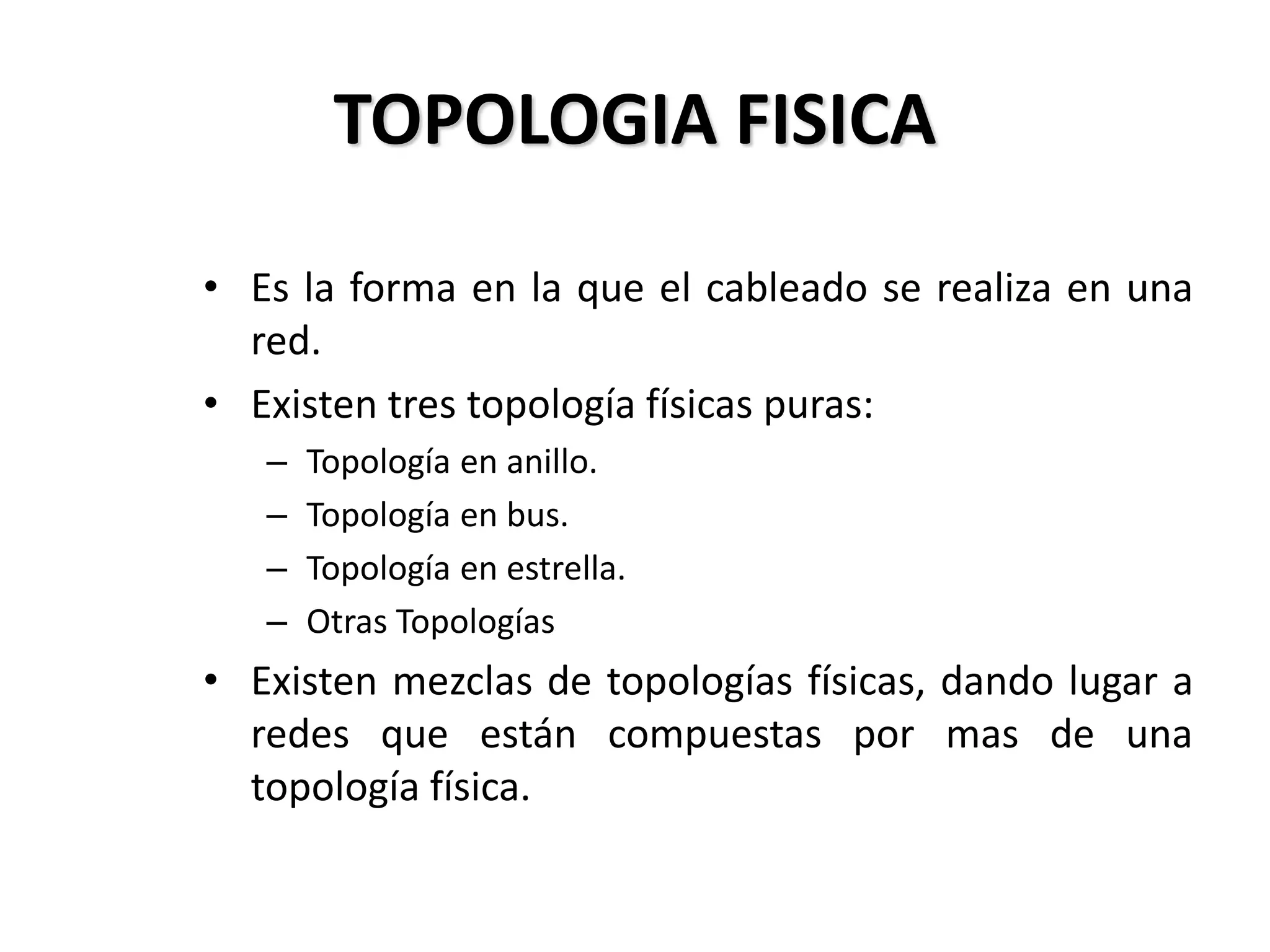

26. TOPOLOGIA FISICA
• Es la forma en la que el cableado se realiza en una
red.
• Existen tres topología físicas puras:

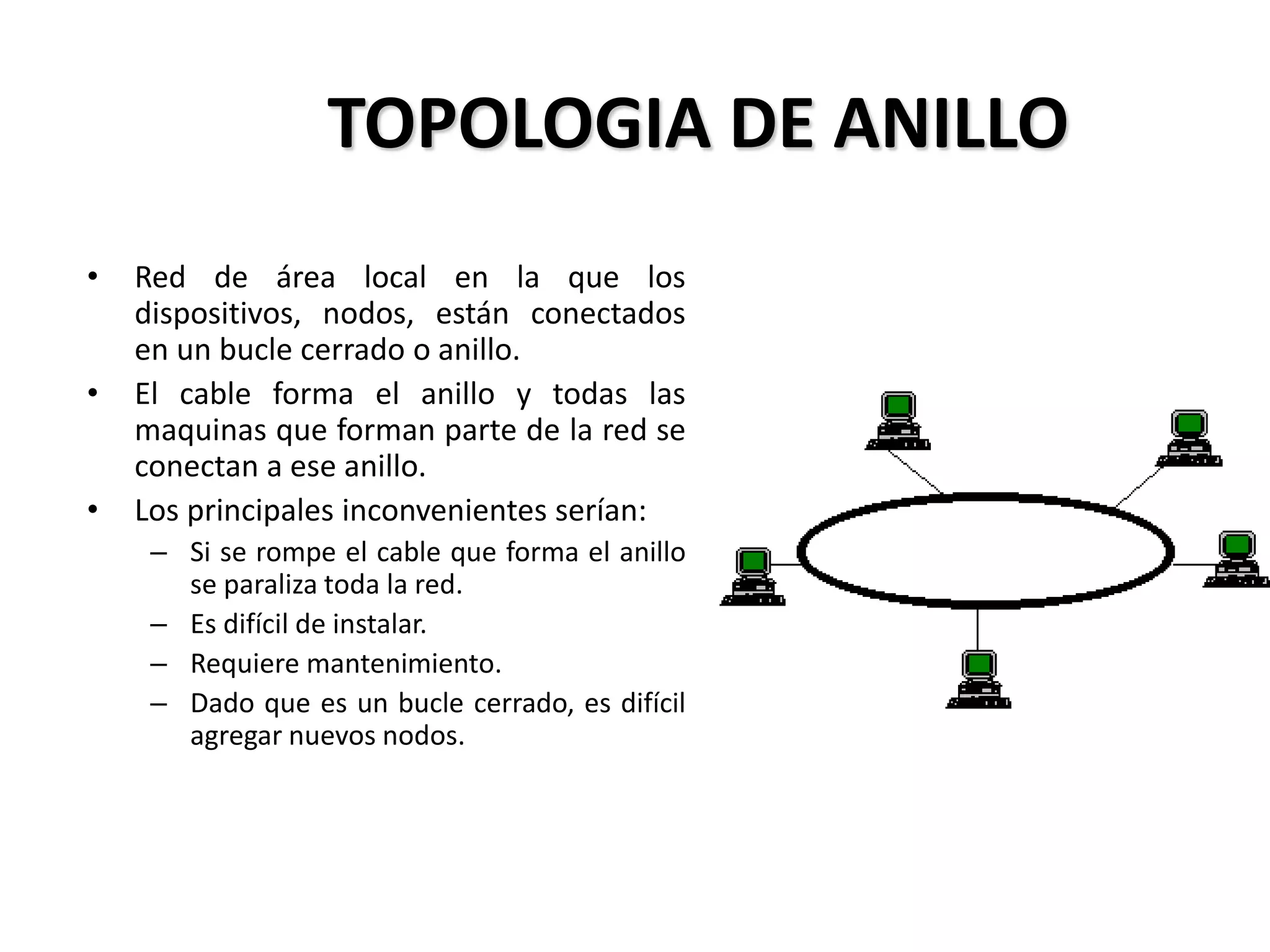

– Topología en anillo.

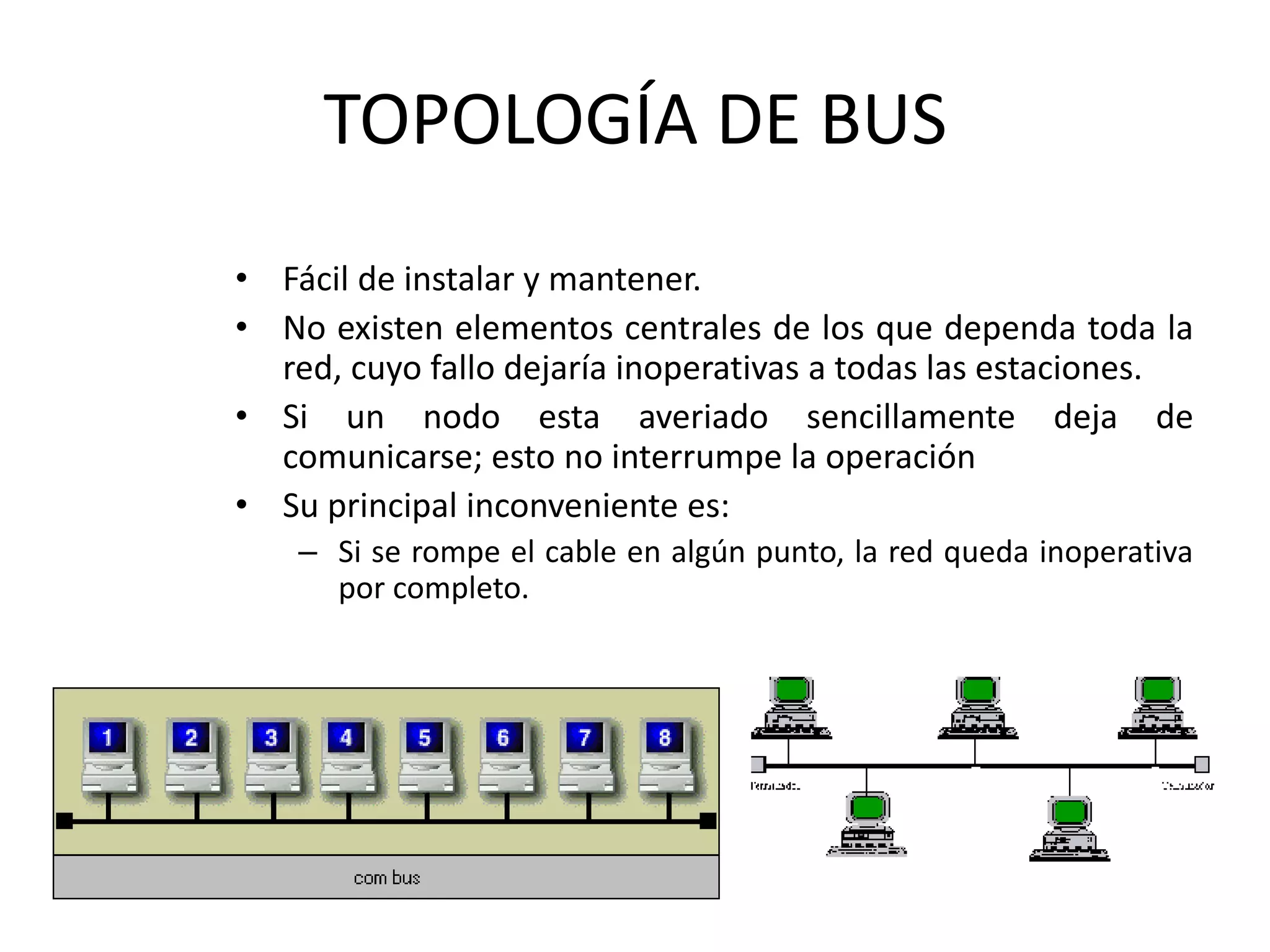

– Topología en bus.
– Topología en estrella.

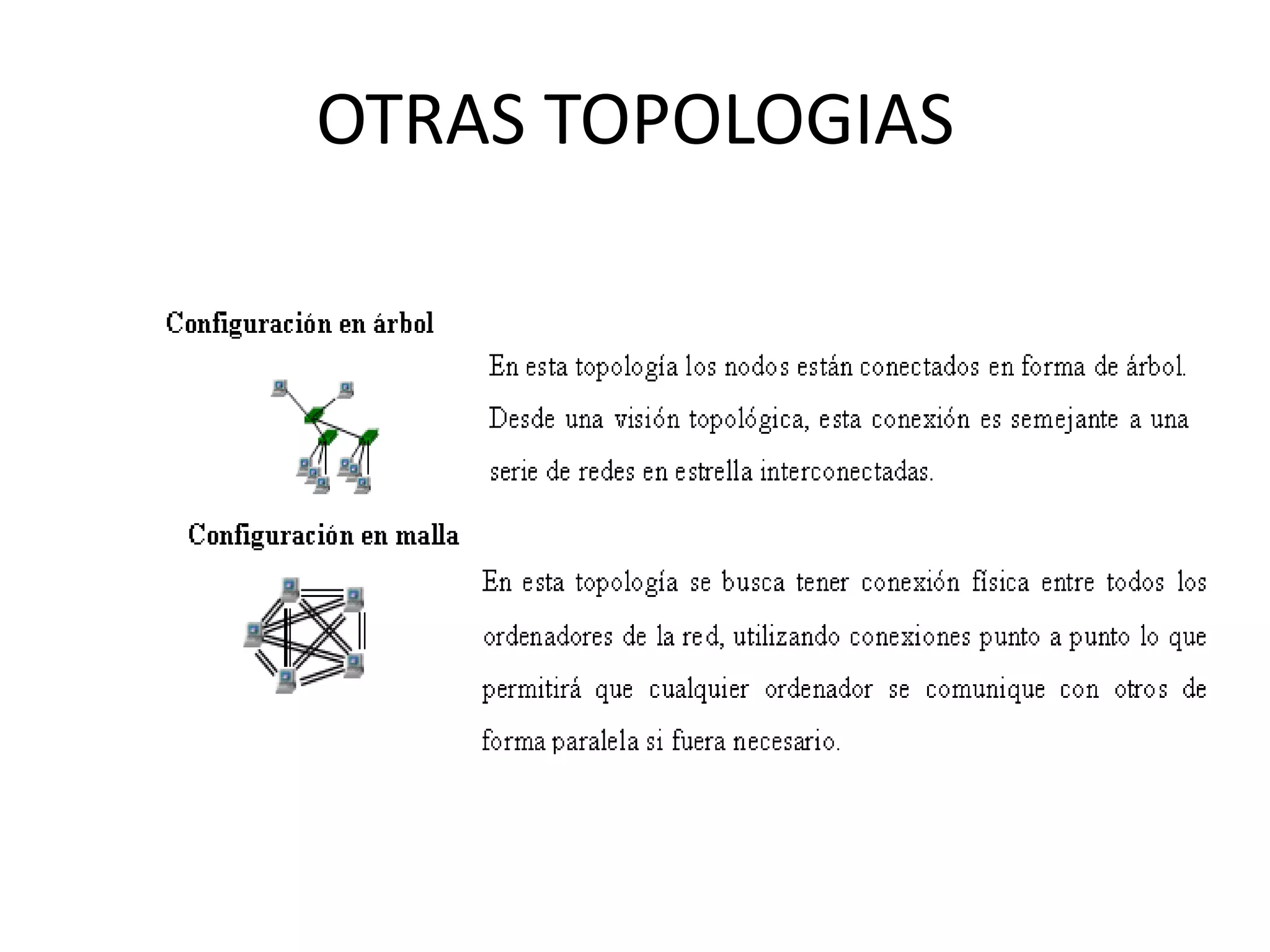

– Otras Topologías
• Existen mezclas de topologías físicas, dando lugar a
redes que están compuestas por mas de una
topología física.

27. TOPOLOGIA DE ANILLO
• Red de área local en la que los
dispositivos, nodos, están conectados
en un bucle cerrado o anillo.
• El cable forma el anillo y todas las
maquinas que forman parte de la red se
conectan a ese anillo.
• Los principales inconvenientes serían:
– Si se rompe el cable que forma el anillo
se paraliza toda la red.
– Es difícil de instalar.
– Requiere mantenimiento.
– Dado que es un bucle cerrado, es difícil
agregar nuevos nodos.

28. TOPOLOGÍA DE BUS
• Fácil de instalar y mantener.
• No existen elementos centrales de los que dependa toda la
red, cuyo fallo dejaría inoperativas a todas las estaciones.
• Si un nodo esta averiado sencillamente deja de
comunicarse; esto no interrumpe la operación
• Su principal inconveniente es:
– Si se rompe el cable en algún punto, la red queda inoperativa
por completo.

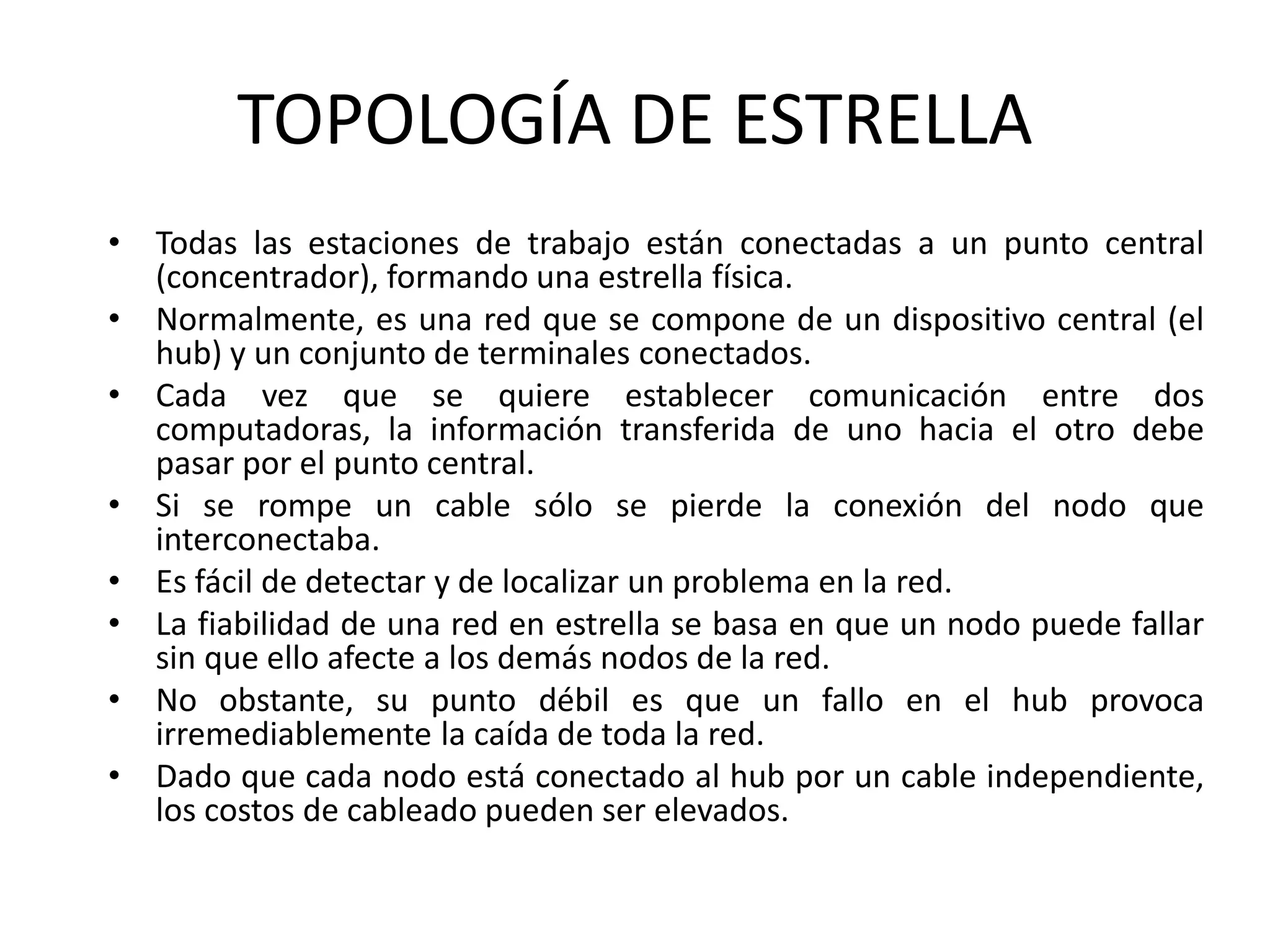

29. TOPOLOGÍA DE ESTRELLA
• Todas las estaciones de trabajo están conectadas a un punto central
(concentrador), formando una estrella física.
• Normalmente, es una red que se compone de un dispositivo central (el
hub) y un conjunto de terminales conectados.
• Cada vez que se quiere establecer comunicación entre dos
computadoras, la información transferida de uno hacia el otro debe
pasar por el punto central.
• Si se rompe un cable sólo se pierde la conexión del nodo que
interconectaba.
• Es fácil de detectar y de localizar un problema en la red.
• La fiabilidad de una red en estrella se basa en que un nodo puede fallar
sin que ello afecte a los demás nodos de la red.
• No obstante, su punto débil es que un fallo en el hub provoca
irremediablemente la caída de toda la red.
• Dado que cada nodo está conectado al hub por un cable independiente,
los costos de cableado pueden ser elevados.

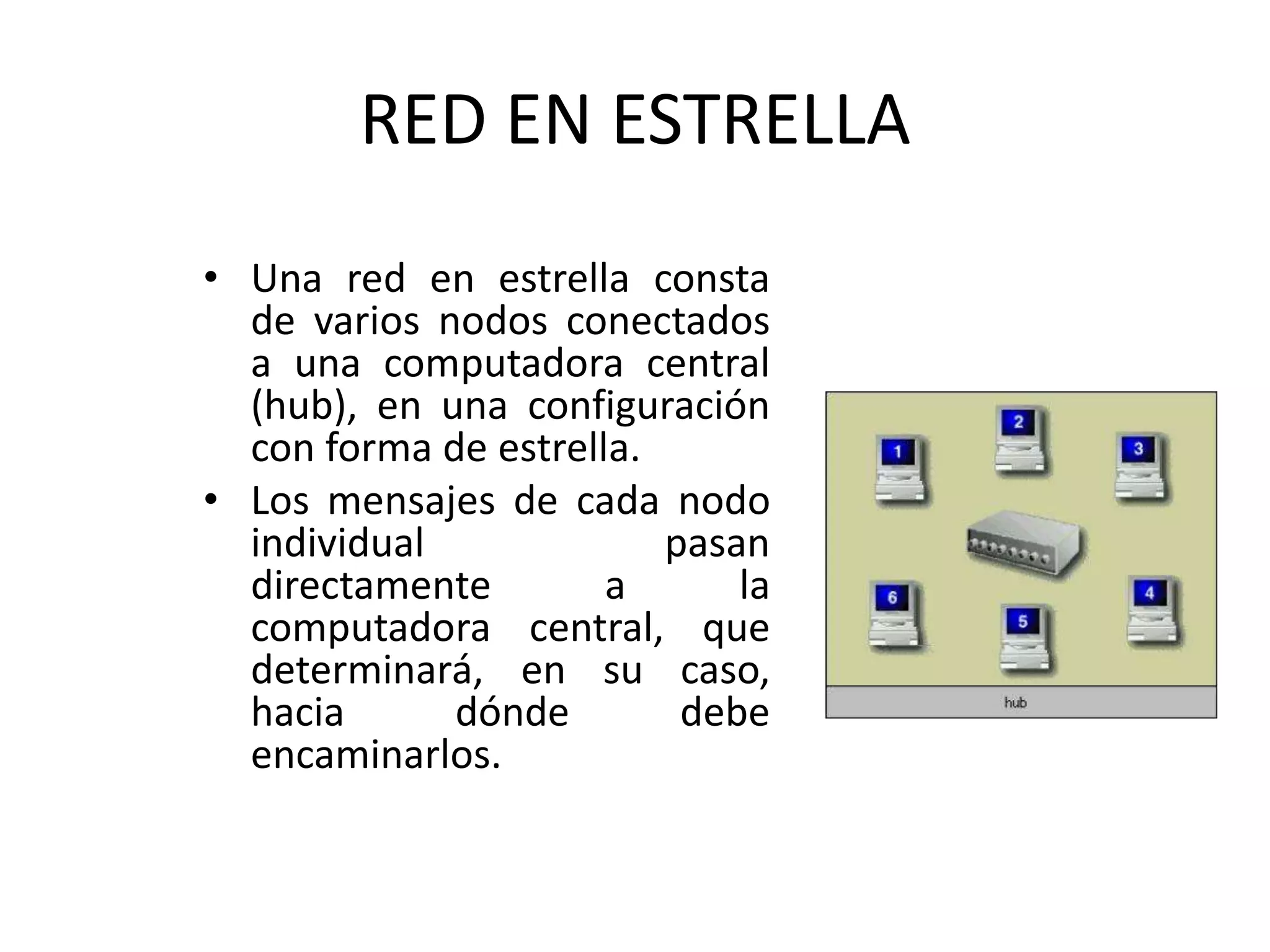

30. RED EN ESTRELLA
• Una red en estrella consta
de varios nodos conectados
a una computadora central
(hub), en una configuración
con forma de estrella.
• Los mensajes de cada nodo
individual pasan
directamente a la
computadora central, que
determinará, en su caso,
hacia dónde debe
encaminarlos.

31. OTRAS TOPOLOGIAS

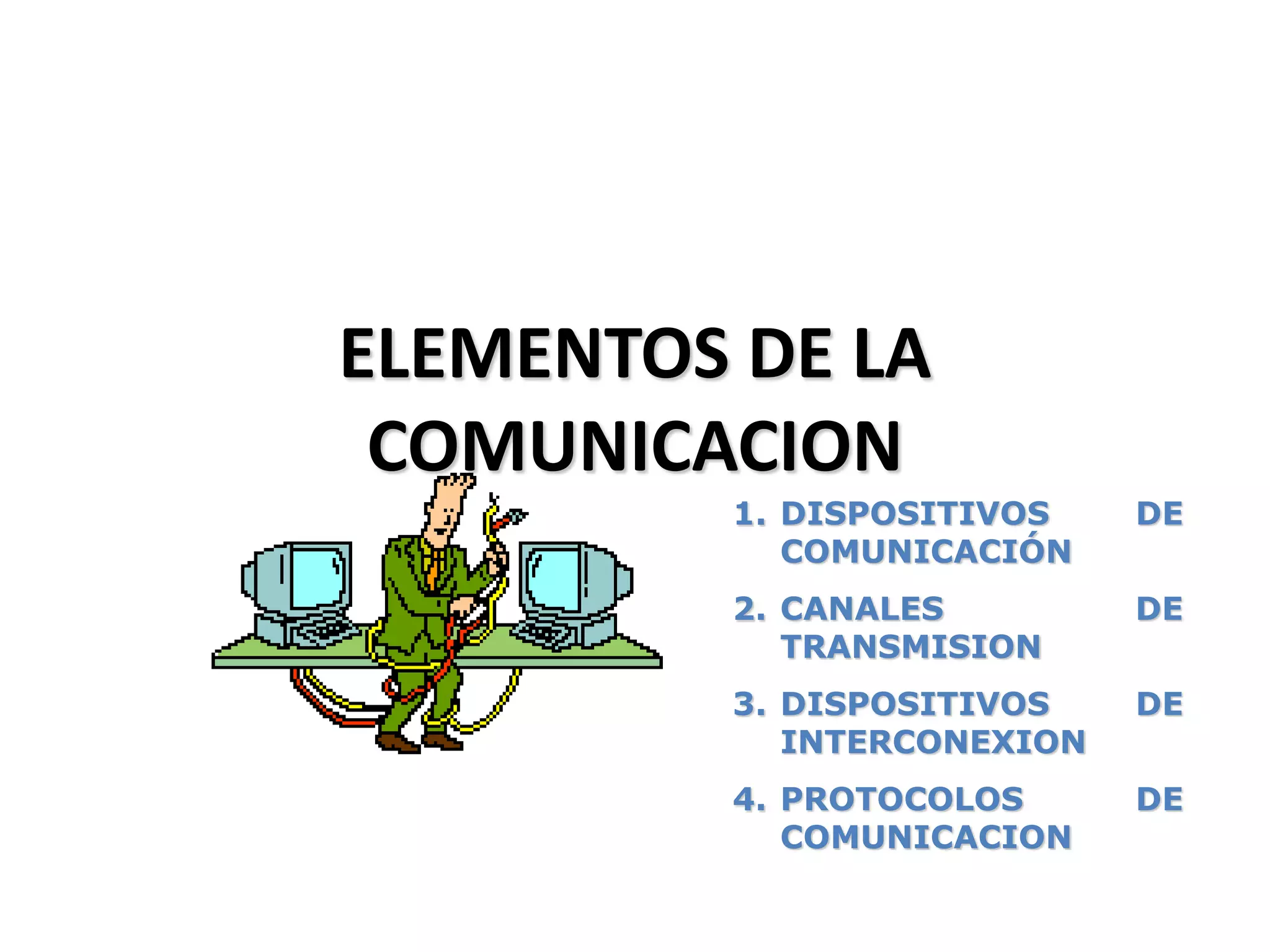

32. ELEMENTOS DE LA
COMUNICACION
1. DISPOSITIVOS DE
COMUNICACIÓN
2. CANALES DE
TRANSMISION
3. DISPOSITIVOS DE
INTERCONEXION

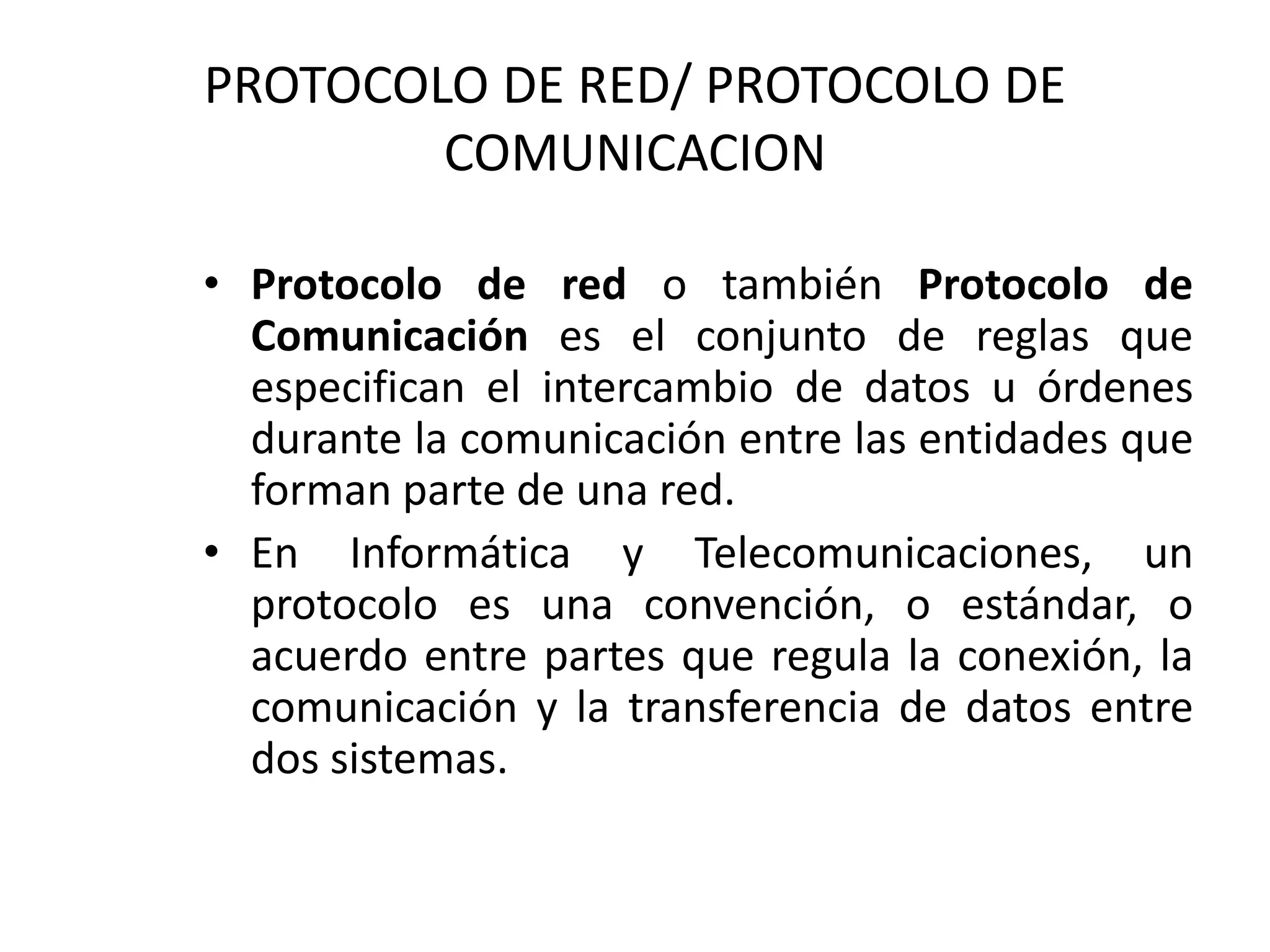

4. PROTOCOLOS DE
COMUNICACION

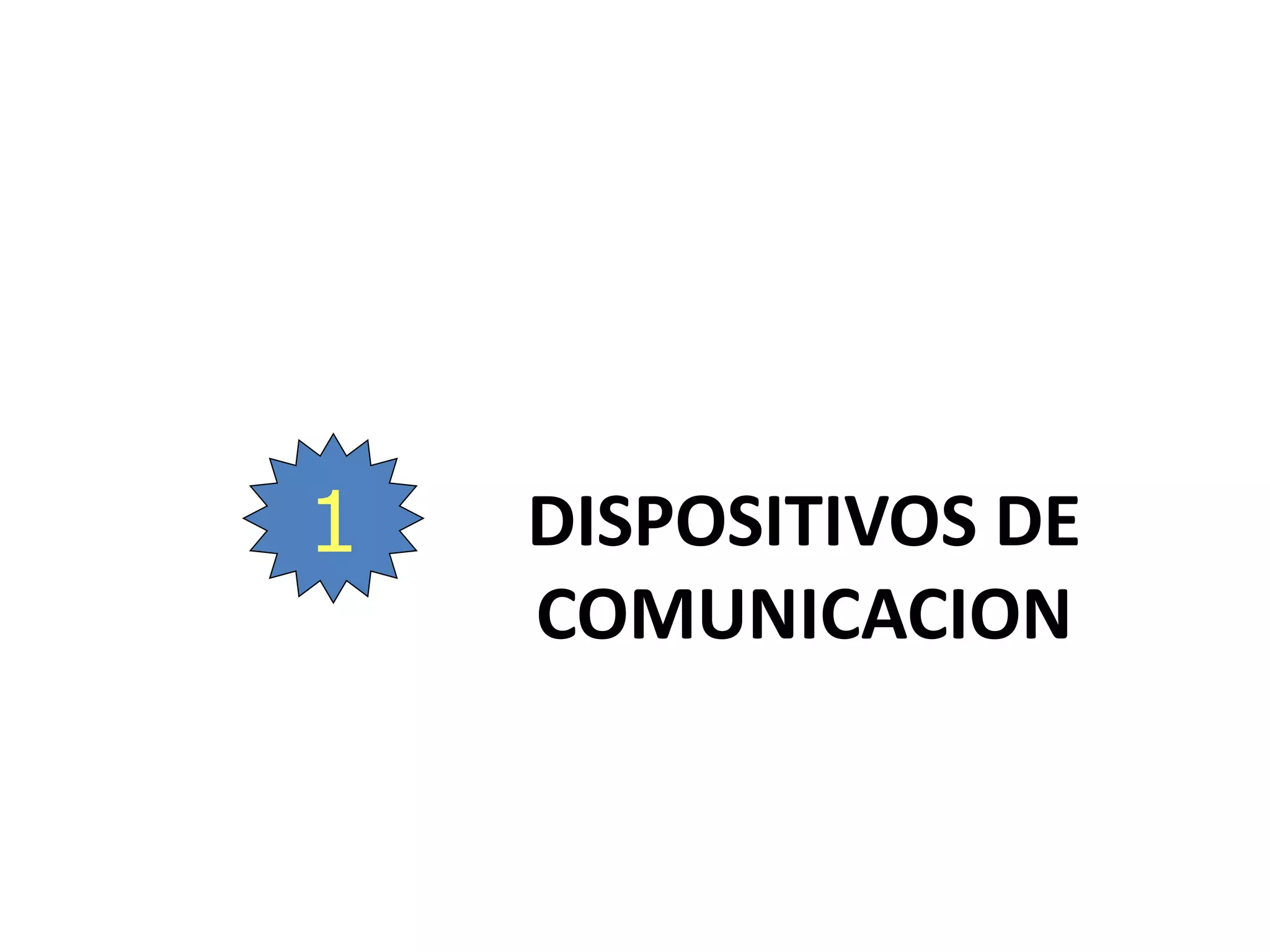

33. DISPOSITIVOS DE
COMUNICACION
1

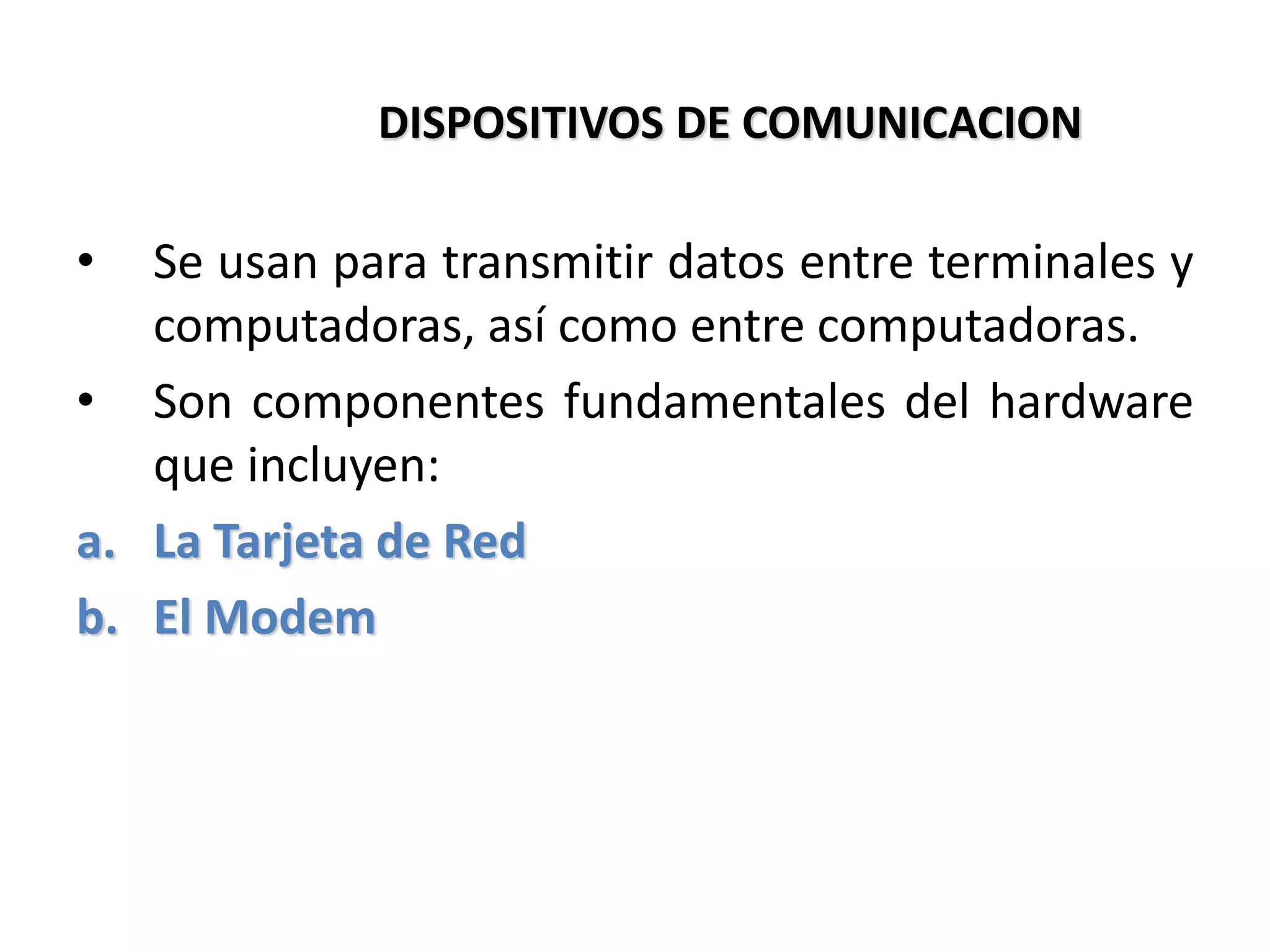

34. DISPOSITIVOS DE COMUNICACION
• Se usan para transmitir datos entre terminales y
computadoras, así como entre computadoras.
• Son componentes fundamentales del hardware
que incluyen:
a. La Tarjeta de Red
b. El Modem

35. a. La Tarjeta de Red

36. a. La Tarjeta de Red
• Una tarjeta de red es la interfaz física entre el ordenador y el cable.
Convierte los datos enviados por el ordenador a un formato que puede ser
utilizado por el cable de red, transfiere los datos a otro ordenador y
controla a su vez el flujo de datos entre el ordenador y el cable. También
traduce los datos que ingresan por el cable a bytes para que el CPU del
ordenador pueda leerlos. De esta manera, la tarjeta de red es una tarjeta
de expansión que se inserta a su vez en la ranura de expansión.

37. • Las tarjetas de red (también denominadas adaptadores de
red, tarjetas de interfaz de red o NIC) actúan como la
interfaz entre un ordenador y el cable de red. La función de
la tarjeta de red es la de preparar, enviar y controlar los
datos en la red.
Por lo general, una tarjeta de red posee dos luces
indicadoras (LED):
• La luz verde corresponde a la alimentación eléctrica;
• La luz naranja (10 Mb/s) o roja (100 Mb/s) indica actividad
en la red (envío o recepción de datos). Para preparar los
datos que se deben enviar, la tarjeta de red utiliza
un transceptor, que transforma a su vez los datos paralelos
en datos en serie. Cada tarjeta posee una dirección única
denominada dirección MAC, asignada por el fabricante de
la tarjeta, lo que la diferencia de las demás tarjetas de red
del mundo.

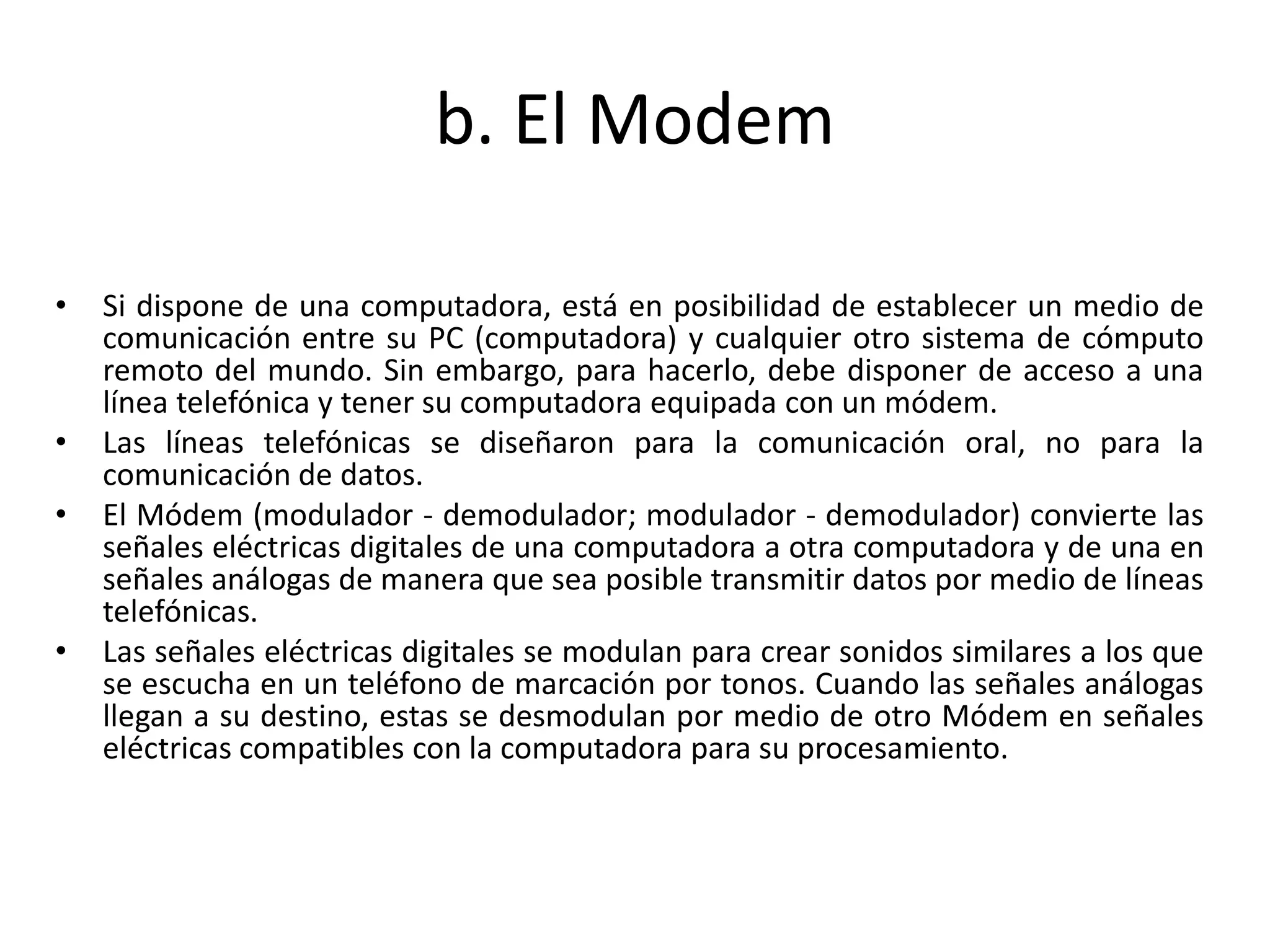

38. b. El Modem
• Si dispone de una computadora, está en posibilidad de establecer un medio de
comunicación entre su PC (computadora) y cualquier otro sistema de cómputo
remoto del mundo. Sin embargo, para hacerlo, debe disponer de acceso a una
línea telefónica y tener su computadora equipada con un módem.
• Las líneas telefónicas se diseñaron para la comunicación oral, no para la
comunicación de datos.
• El Módem (modulador - demodulador; modulador - demodulador) convierte las
señales eléctricas digitales de una computadora a otra computadora y de una en
señales análogas de manera que sea posible transmitir datos por medio de líneas
telefónicas.
• Las señales eléctricas digitales se modulan para crear sonidos similares a los que
se escucha en un teléfono de marcación por tonos. Cuando las señales análogas
llegan a su destino, estas se desmodulan por medio de otro Módem en señales
eléctricas compatibles con la computadora para su procesamiento.

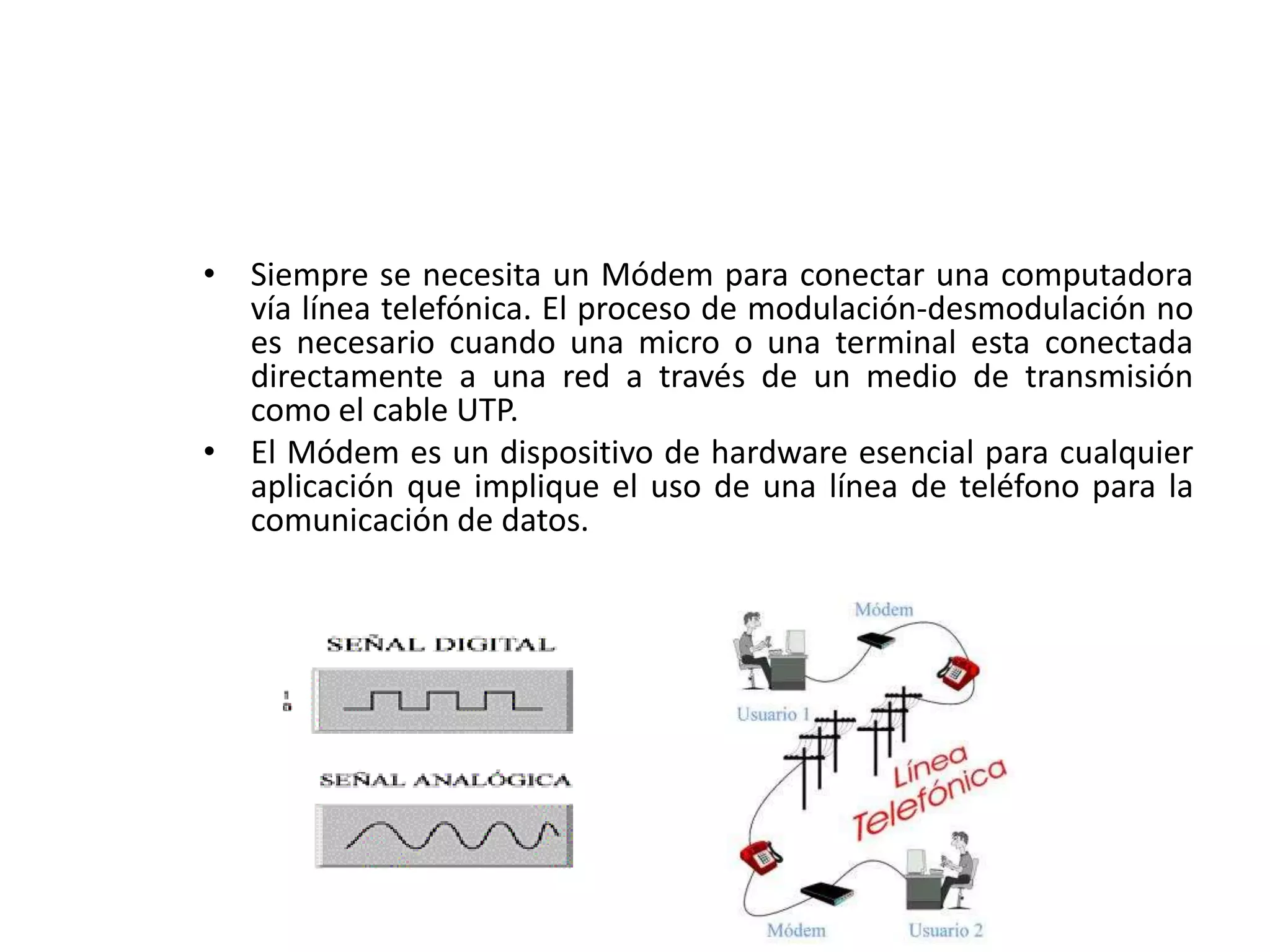

39. • Siempre se necesita un Módem para conectar una computadora
vía línea telefónica. El proceso de modulación-desmodulación no
es necesario cuando una micro o una terminal esta conectada
directamente a una red a través de un medio de transmisión
como el cable UTP.
• El Módem es un dispositivo de hardware esencial para cualquier
aplicación que implique el uso de una línea de teléfono para la
comunicación de datos.

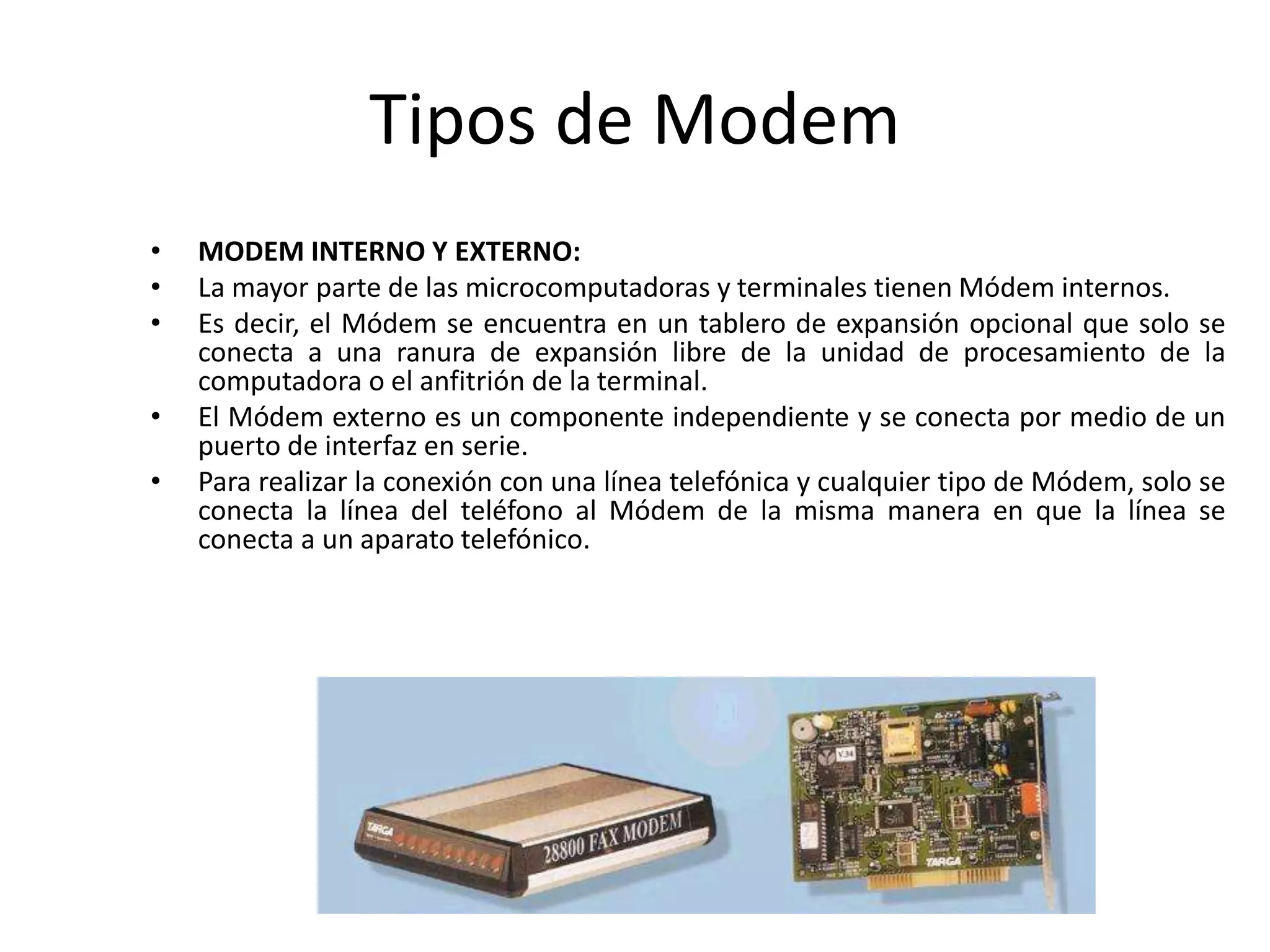

40. Tipos de Modem
• MODEM INTERNO Y EXTERNO:
• La mayor parte de las microcomputadoras y terminales tienen Módem internos.
• Es decir, el Módem se encuentra en un tablero de expansión opcional que solo se
conecta a una ranura de expansión libre de la unidad de procesamiento de la
computadora o el anfitrión de la terminal.
• El Módem externo es un componente independiente y se conecta por medio de un
puerto de interfaz en serie.
• Para realizar la conexión con una línea telefónica y cualquier tipo de Módem, solo se
conecta la línea del teléfono al Módem de la misma manera en que la línea se
conecta a un aparato telefónico.

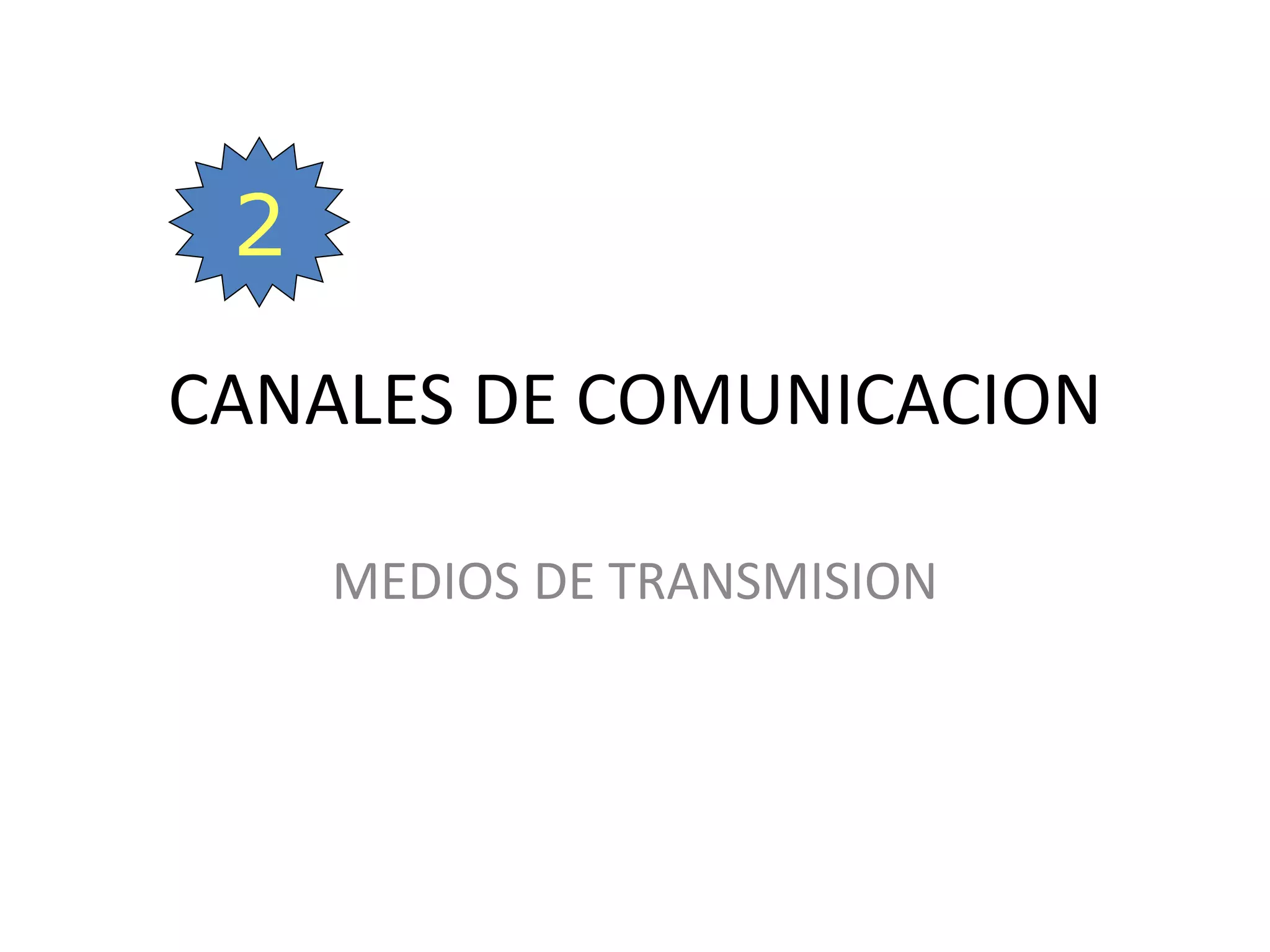

41. CANALES DE COMUNICACION
MEDIOS DE TRANSMISION
2

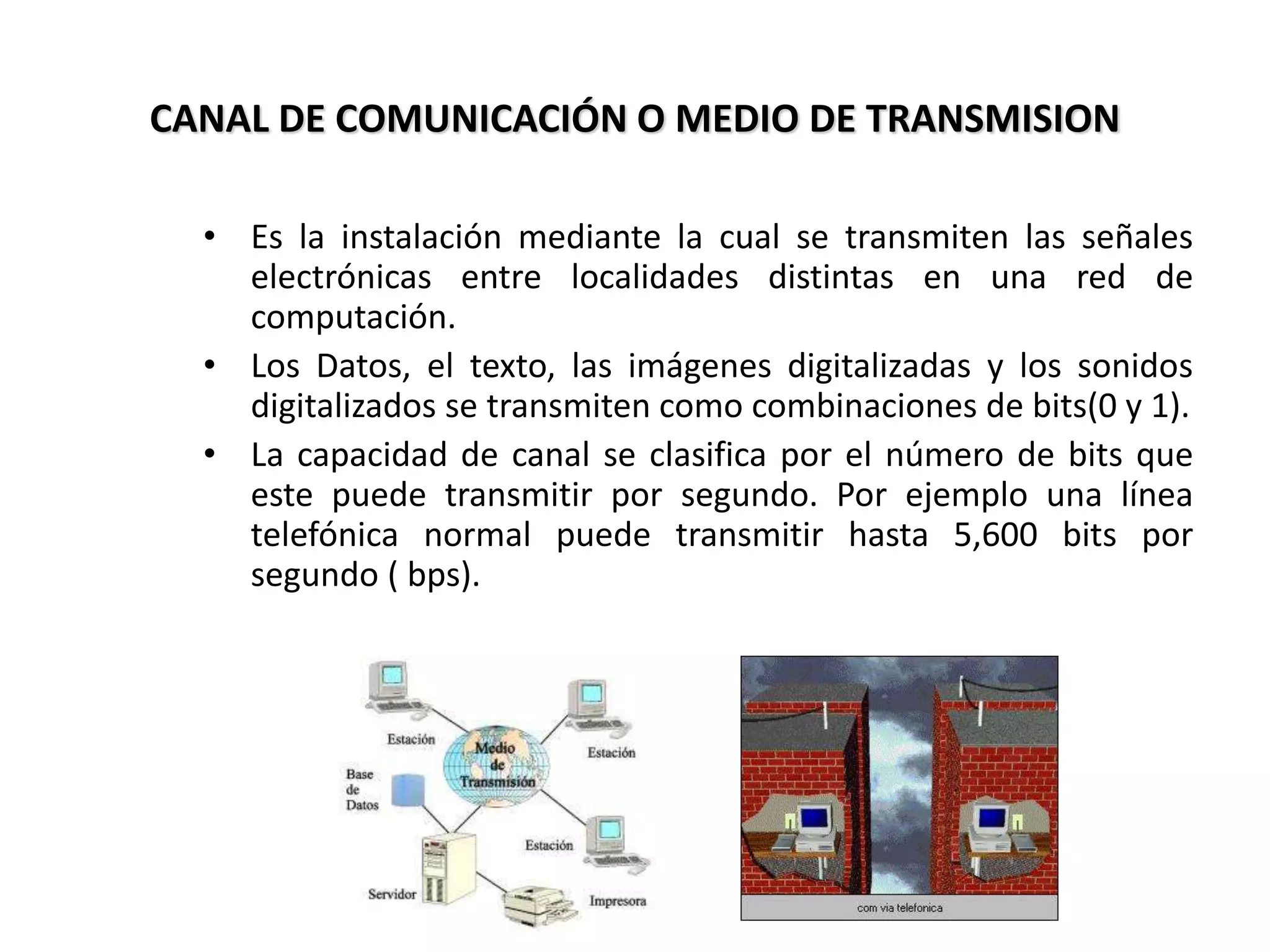

42. CANAL DE COMUNICACIÓN O MEDIO DE TRANSMISION
• Es la instalación mediante la cual se transmiten las señales
electrónicas entre localidades distintas en una red de
computación.
• Los Datos, el texto, las imágenes digitalizadas y los sonidos
digitalizados se transmiten como combinaciones de bits(0 y 1).
• La capacidad de canal se clasifica por el número de bits que
este puede transmitir por segundo. Por ejemplo una línea
telefónica normal puede transmitir hasta 5,600 bits por
segundo ( bps).

43. MEDIOS TERRESTRES
a) CABLE TELEFONICO O PAR TRENSADO
• Si lo que se busca es un medio de transmisión simple y económico, la
opción más acertada es la de los cables pares (UTP).
• Tanto la transmisión como la recepción utilizan un par de conductores
que, de no estar apantallados, son muy sensibles a interferencias
producidas por la inducción electromagnética de unos conductores en
otros. Un cable apantallado es aquel que está protegido de las
interferencias a través de un conductor eléctrico externo al cable,
como una malla por ejemplo.
Por esta razón, se trenzan los pares de tal forma que las intensidades
de transmisión y recepción anulen las perturbaciones
electromagnéticas sobre otros conductores cercanos, razón por la cual
reciben el nombre de pares trenzados. UTP viene de Unshielded
Twisted Pair, cable de pares trenzado sin recubrimiento metálico
externo. Es un cable barato, flexible y sencillo de instalar.

44. MEDIOS TERRESTRES
b) CABLE COAXIAL
• Contiene cables eléctricos y se construye para
permitir la transmisión de datos a alta velocidad
con un mínimo de distorsión de las señales. Está
compuesto de un alambre de cobre que funciona
como conductor cubierto de una malla que actúa
como tierra. El conductor y la tierra están
separados por un aislante.
• El desarrollo del cable coaxial representó un
importante avance en el campo de las
comunicaciones.
• Este tipo de cable está formado por varios tubos
de cobre, cada uno de los cuales contiene un
alambre conductor que pasa por su centro. El
cable íntegro está blindado en plomo y, por lo
general, se rellena con nitrógeno bajo presión
para impedir la corrosión. Como el cable coaxial
tiene una amplia gama de frecuencias, es muy
apreciado en la transmisión de telefonía
portadora de corriente.

45. MEDIOS TERRESTRES
c) FIBRA OPTICA
• Se han desarrollado fibras transparentes muy delgadas que están
remplazando al cable de cobre tradicional, los cables de fibra óptica,
similares al grosor de un cabello humano, transmiten datos con mayor
rapidez y son más ligeros. Están hechos de dos tipos de vidrio.
• Las señales eléctricas generadas por la computadora es convertida en una
señal de luz, la cual es llevada por la fibra de vidrio.
• Este cable es utilizado para grandes distancias y alta capacidad de
aplicaciones de comunicación y cuando el ruido y la interferencia
electromagnética son un factor ineludible.

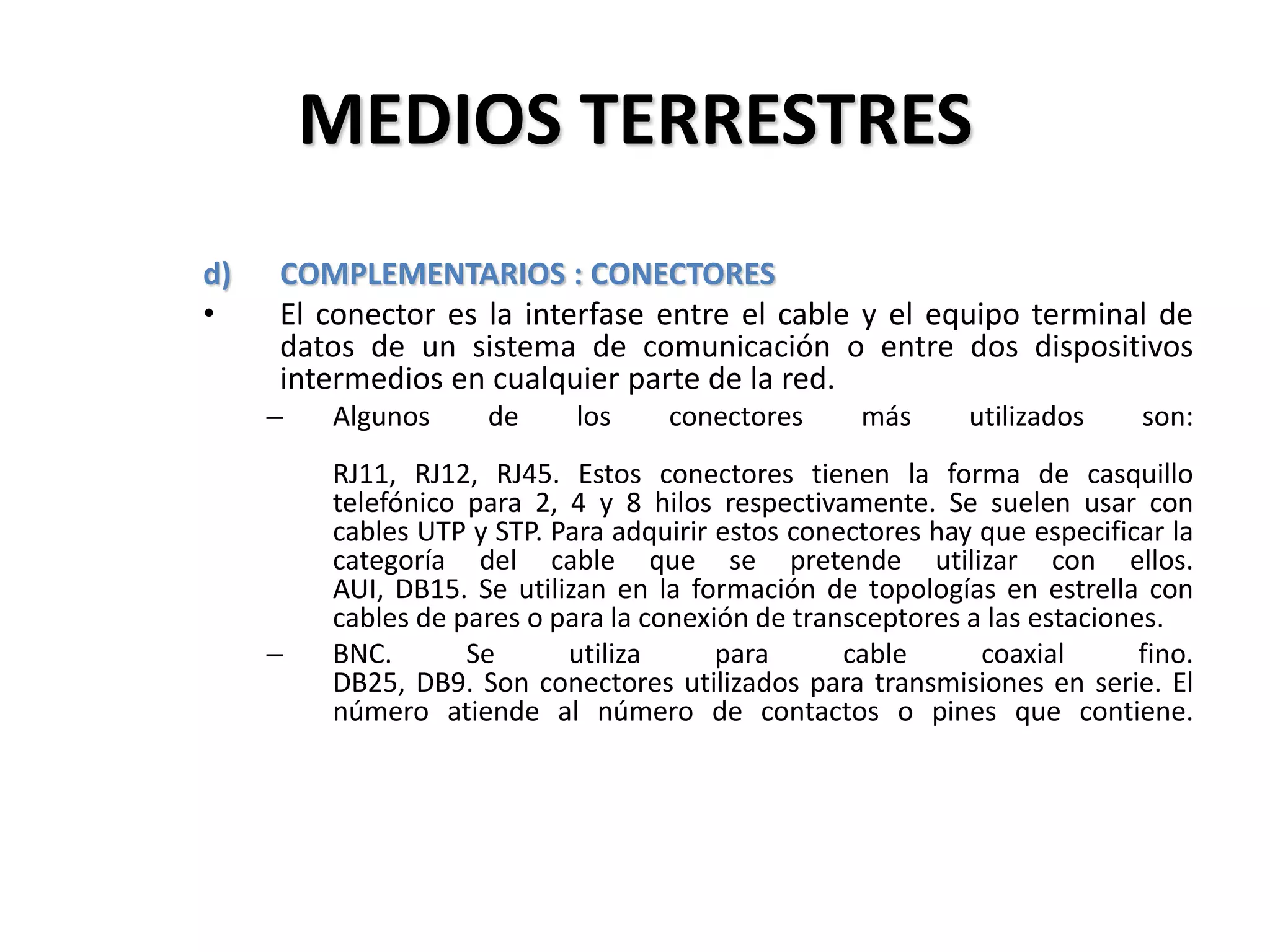

46. MEDIOS TERRESTRES
d) COMPLEMENTARIOS : CONECTORES
• El conector es la interfase entre el cable y el equipo terminal de
datos de un sistema de comunicación o entre dos dispositivos
intermedios en cualquier parte de la red.
– Algunos de los conectores más utilizados son:
RJ11, RJ12, RJ45. Estos conectores tienen la forma de casquillo
telefónico para 2, 4 y 8 hilos respectivamente. Se suelen usar con
cables UTP y STP. Para adquirir estos conectores hay que especificar la
categoría del cable que se pretende utilizar con ellos.
AUI, DB15. Se utilizan en la formación de topologías en estrella con
cables de pares o para la conexión de transceptores a las estaciones.
– BNC. Se utiliza para cable coaxial fino.
DB25, DB9. Son conectores utilizados para transmisiones en serie. El
número atiende al número de contactos o pines que contiene.

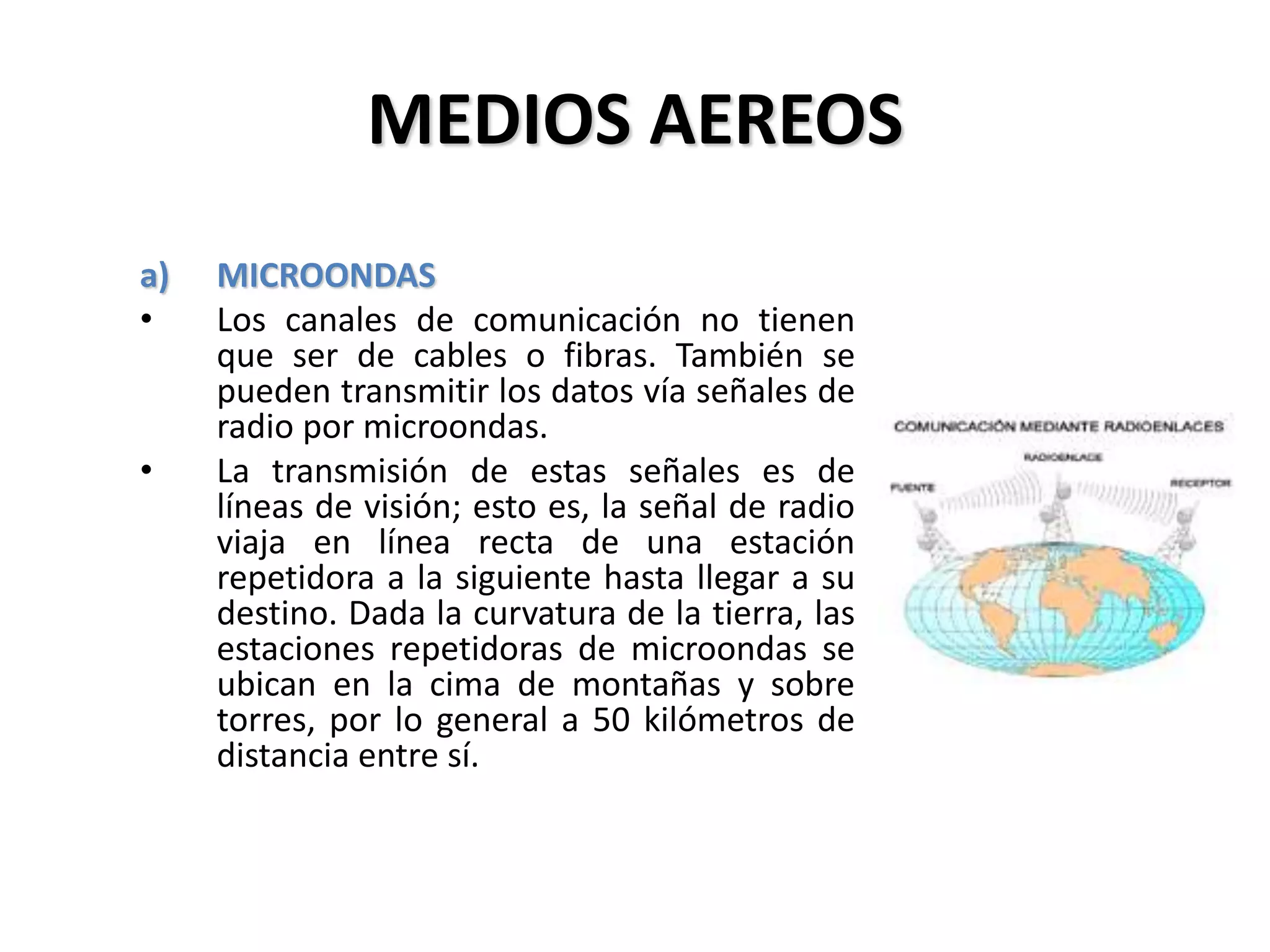

47. MEDIOS AEREOS
a) MICROONDAS
• Los canales de comunicación no tienen
que ser de cables o fibras. También se
pueden transmitir los datos vía señales de
radio por microondas.
• La transmisión de estas señales es de
líneas de visión; esto es, la señal de radio
viaja en línea recta de una estación
repetidora a la siguiente hasta llegar a su
destino. Dada la curvatura de la tierra, las
estaciones repetidoras de microondas se
ubican en la cima de montañas y sobre
torres, por lo general a 50 kilómetros de
distancia entre sí.

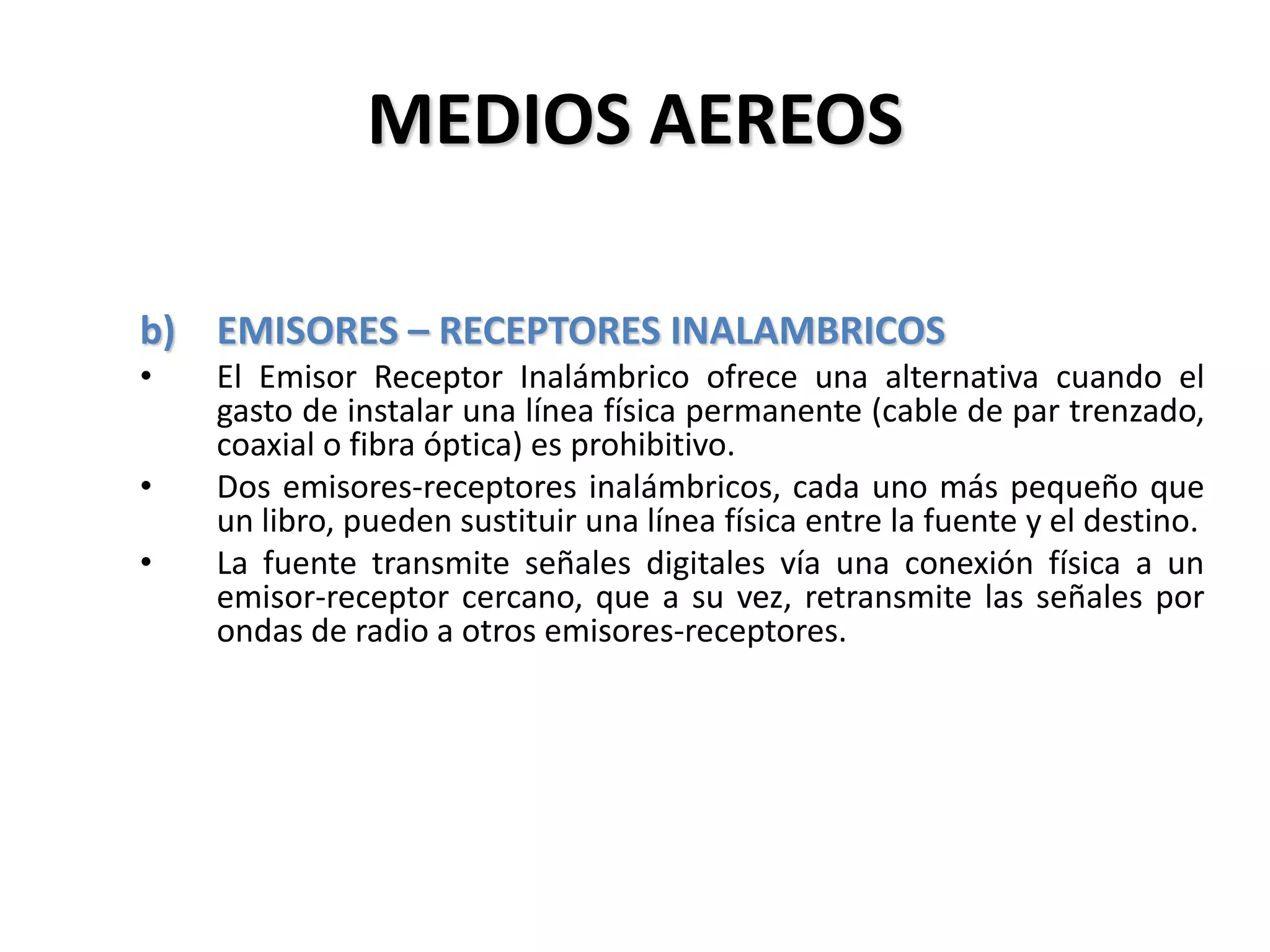

48. MEDIOS AEREOS
b) EMISORES – RECEPTORES INALAMBRICOS
• El Emisor Receptor Inalámbrico ofrece una alternativa cuando el
gasto de instalar una línea física permanente (cable de par trenzado,
coaxial o fibra óptica) es prohibitivo.
• Dos emisores-receptores inalámbricos, cada uno más pequeño que
un libro, pueden sustituir una línea física entre la fuente y el destino.
• La fuente transmite señales digitales vía una conexión física a un
emisor-receptor cercano, que a su vez, retransmite las señales por
ondas de radio a otros emisores-receptores.

49. MEDIOS AEREOS
b) SATELITES
• Los satélites han permitido reducir al
mínimo el límite de la línea de visión.
• Los satélites rutinariamente se ponen en
órbita con el único propósito de transmitir
señales de comunicaciones de datos desde y
hacia estaciones en la tierra.
• Un satélite, que en esencia es una estación
repetidora, se lanza y se pone en una órbita
geosincrónica a 36,000 Kilómetros de
distancia de la tierra.
• Una órbita geosincrónica permite que el
satélite de comunicaciones mantenga una
posición fija en relación con la superficie de
la Tierra.

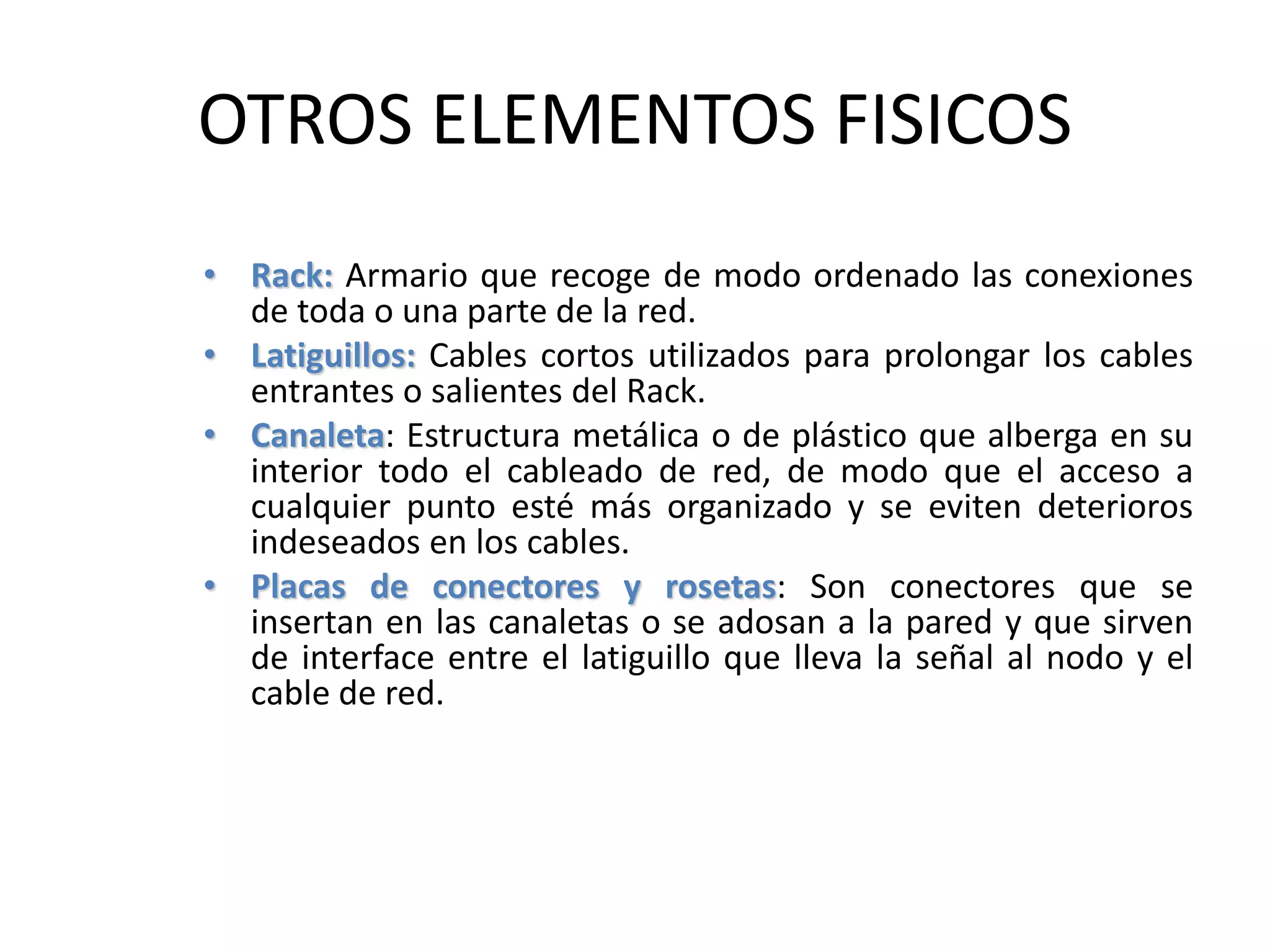

50. OTROS ELEMENTOS FISICOS
• Rack: Armario que recoge de modo ordenado las conexiones
de toda o una parte de la red.
• Latiguillos: Cables cortos utilizados para prolongar los cables
entrantes o salientes del Rack.
• Canaleta: Estructura metálica o de plástico que alberga en su
interior todo el cableado de red, de modo que el acceso a
cualquier punto esté más organizado y se eviten deterioros
indeseados en los cables.
• Placas de conectores y rosetas: Son conectores que se
insertan en las canaletas o se adosan a la pared y que sirven
de interface entre el latiguillo que lleva la señal al nodo y el
cable de red.

51. DISPOSITIVOS DE
INTERCONEXION
3

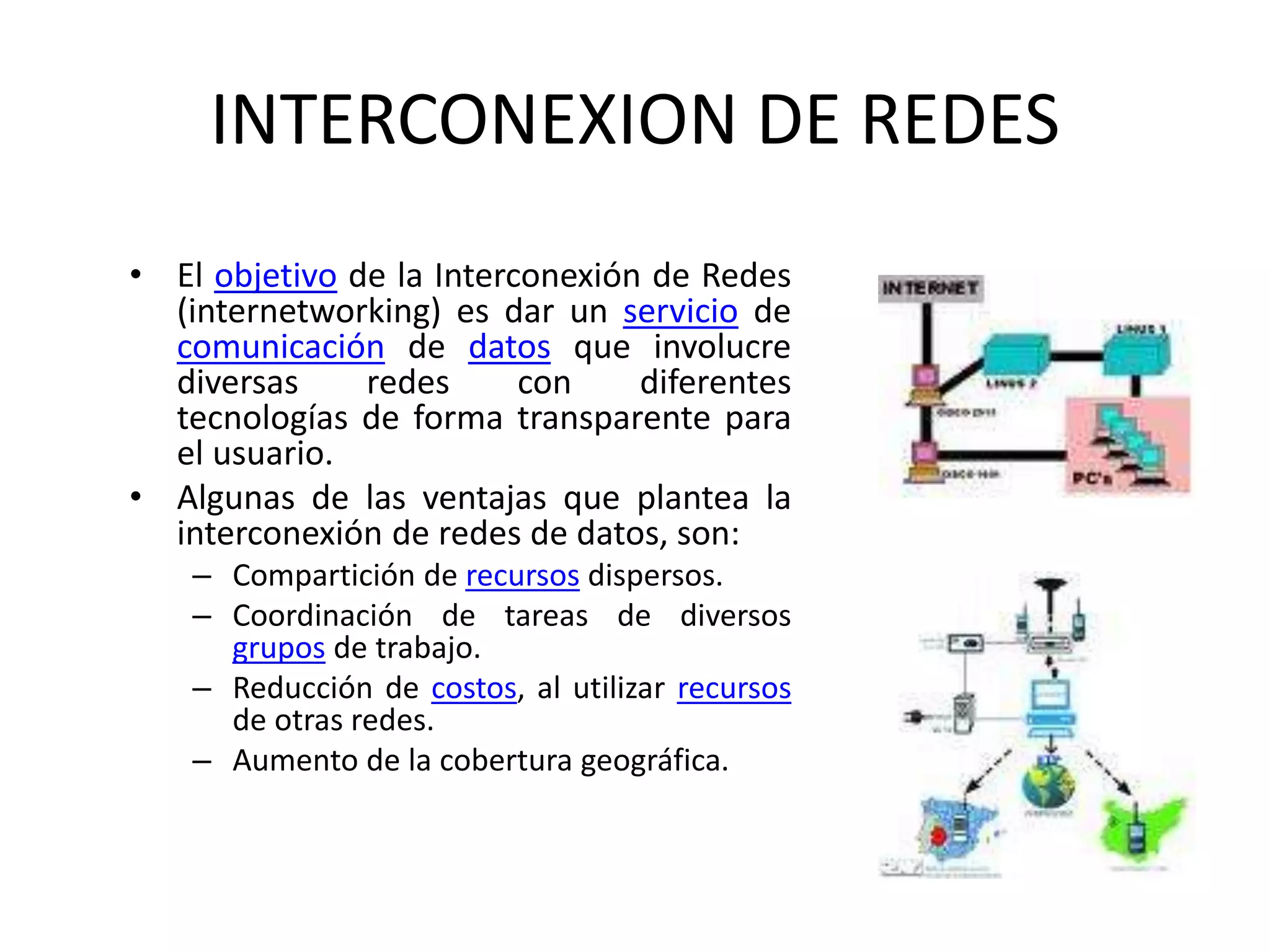

52. INTERCONEXION DE REDES
• El objetivo de la Interconexión de Redes
(internetworking) es dar un servicio de
comunicación de datos que involucre
diversas redes con diferentes
tecnologías de forma transparente para
el usuario.
• Algunas de las ventajas que plantea la
interconexión de redes de datos, son:
– Compartición de recursos dispersos.
– Coordinación de tareas de diversos
grupos de trabajo.
– Reducción de costos, al utilizar recursos
de otras redes.
– Aumento de la cobertura geográfica.

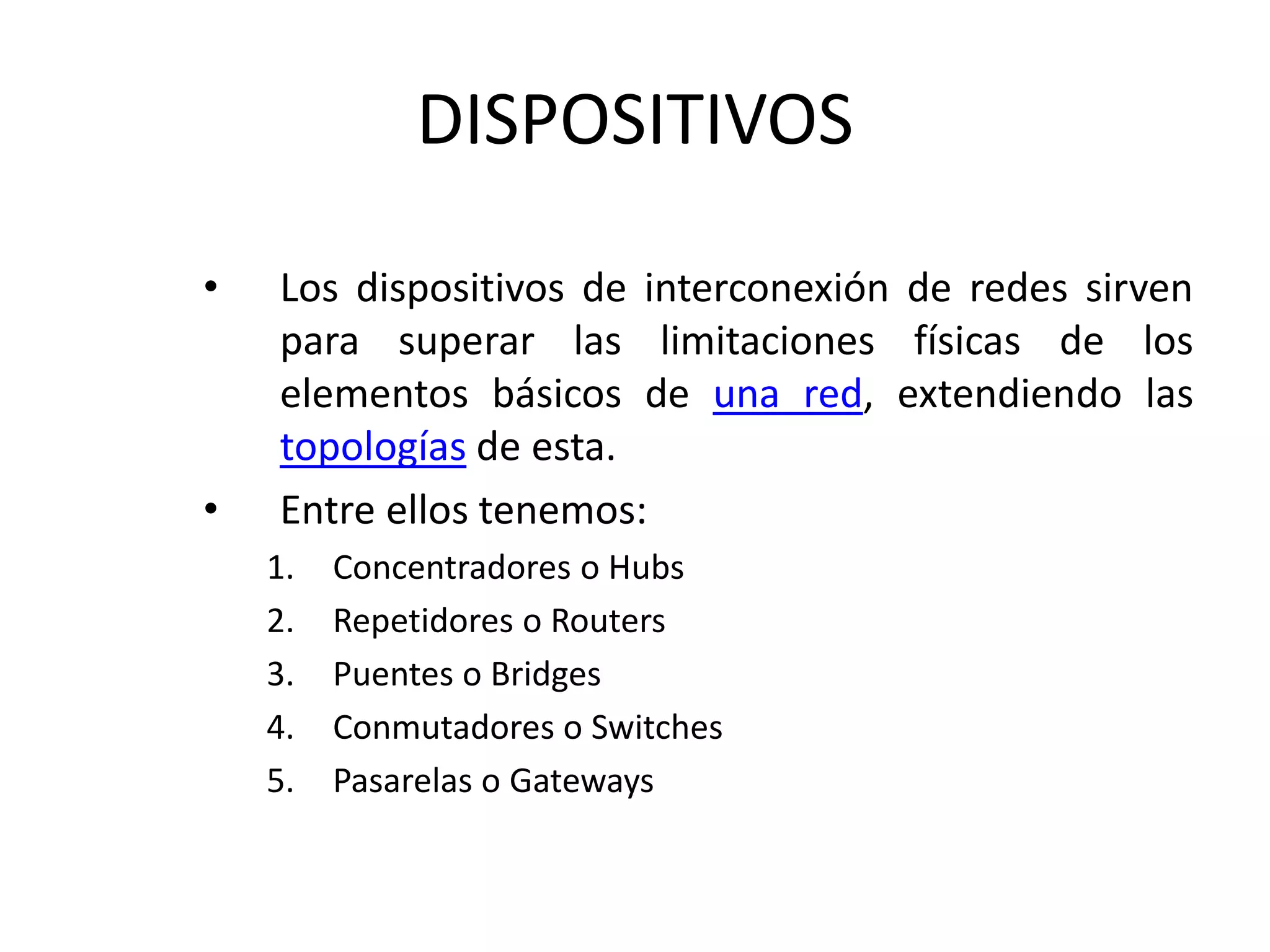

53. DISPOSITIVOS
• Los dispositivos de interconexión de redes sirven
para superar las limitaciones físicas de los
elementos básicos de una red, extendiendo las
topologías de esta.
• Entre ellos tenemos:
1. Concentradores o Hubs
2. Repetidores o Routers
3. Puentes o Bridges
4. Conmutadores o Switches
5. Pasarelas o Gateways

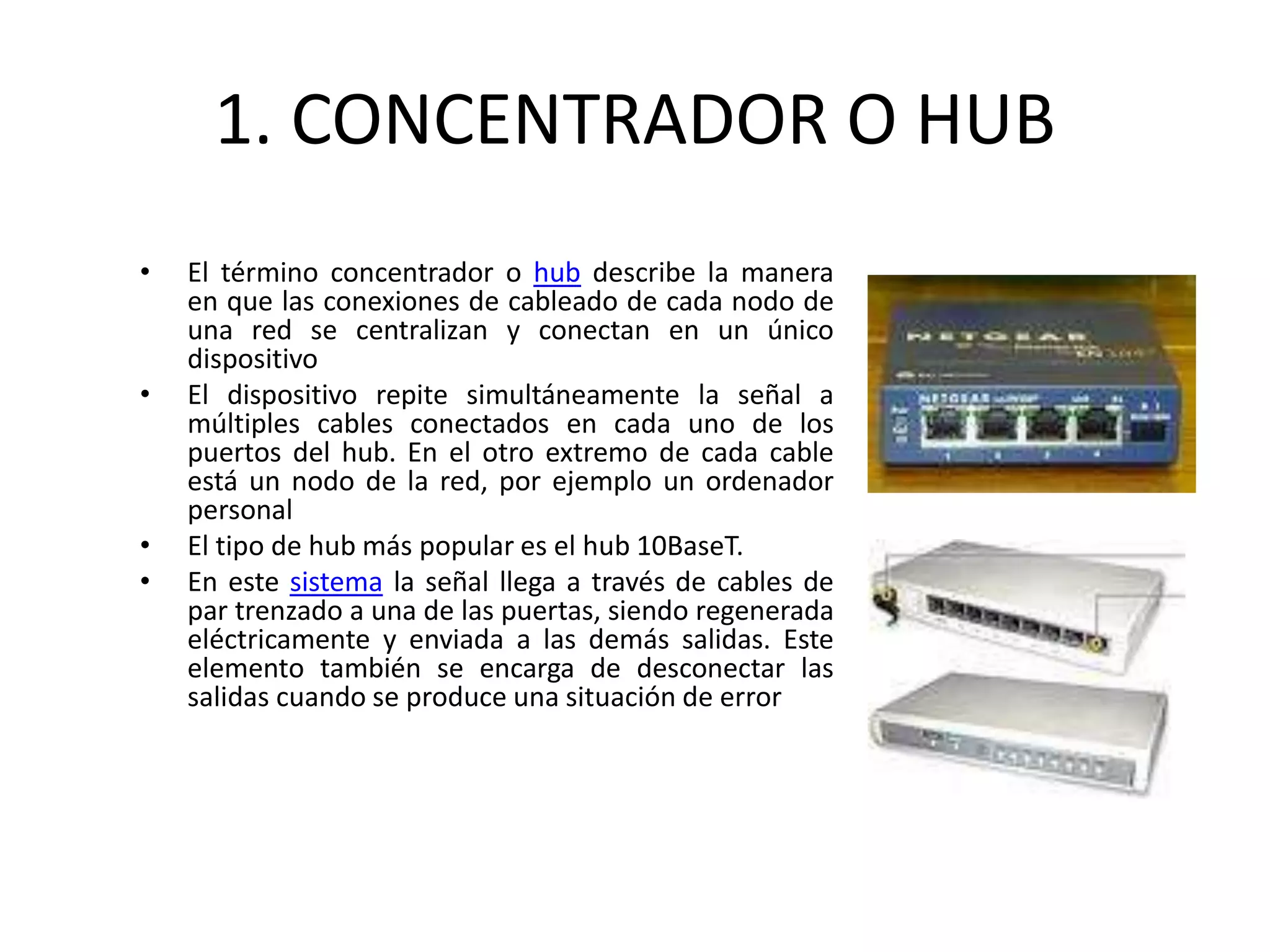

54. 1. CONCENTRADOR O HUB
• El término concentrador o hub describe la manera
en que las conexiones de cableado de cada nodo de
una red se centralizan y conectan en un único
dispositivo
• El dispositivo repite simultáneamente la señal a
múltiples cables conectados en cada uno de los
puertos del hub. En el otro extremo de cada cable
está un nodo de la red, por ejemplo un ordenador
personal
• El tipo de hub más popular es el hub 10BaseT.
• En este sistema la señal llega a través de cables de
par trenzado a una de las puertas, siendo regenerada
eléctricamente y enviada a las demás salidas. Este
elemento también se encarga de desconectar las
salidas cuando se produce una situación de error

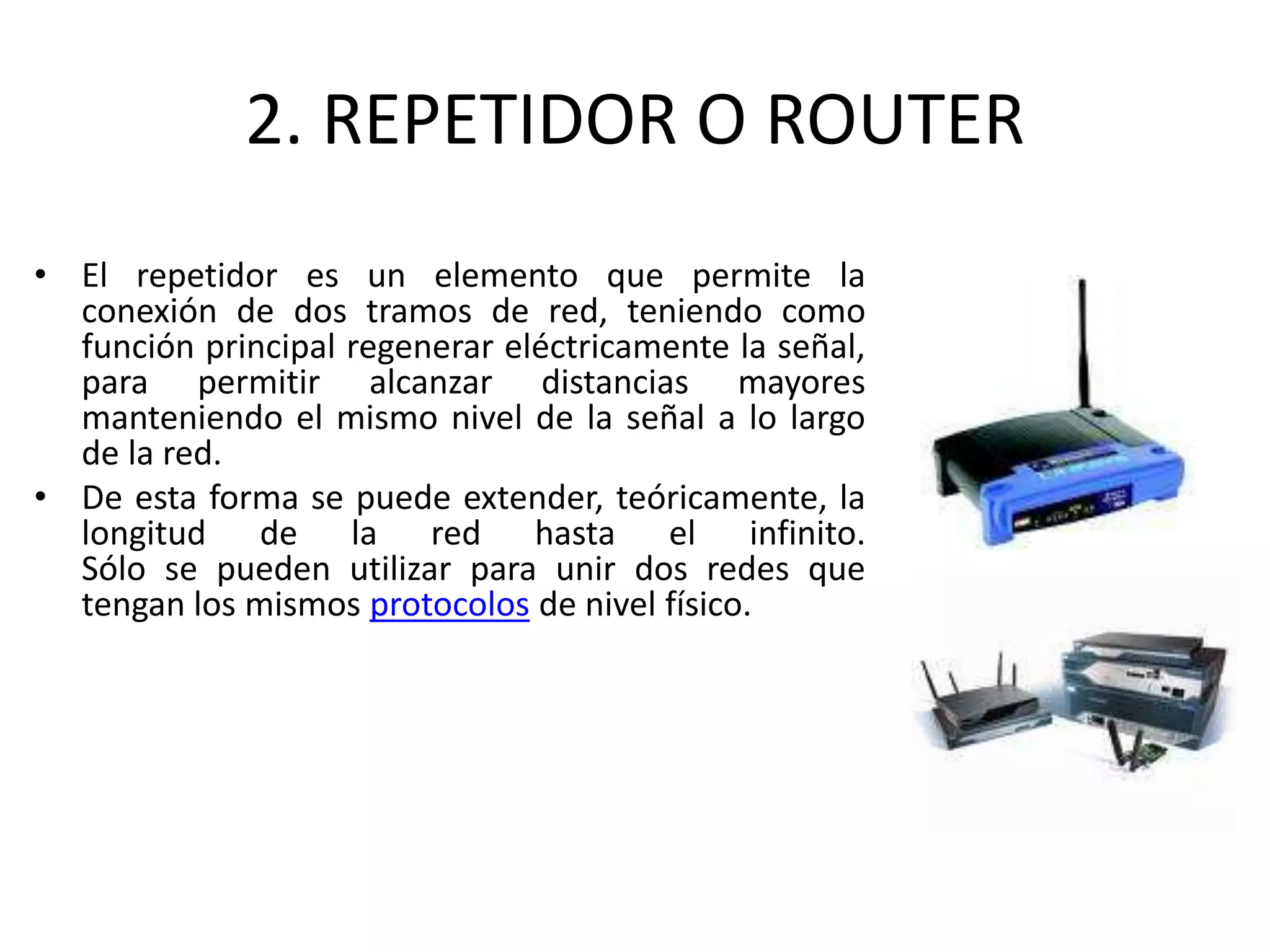

55. 2. REPETIDOR O ROUTER
• El repetidor es un elemento que permite la
conexión de dos tramos de red, teniendo como
función principal regenerar eléctricamente la señal,
para permitir alcanzar distancias mayores
manteniendo el mismo nivel de la señal a lo largo
de la red.
• De esta forma se puede extender, teóricamente, la
longitud de la red hasta el infinito.
Sólo se pueden utilizar para unir dos redes que
tengan los mismos protocolos de nivel físico.

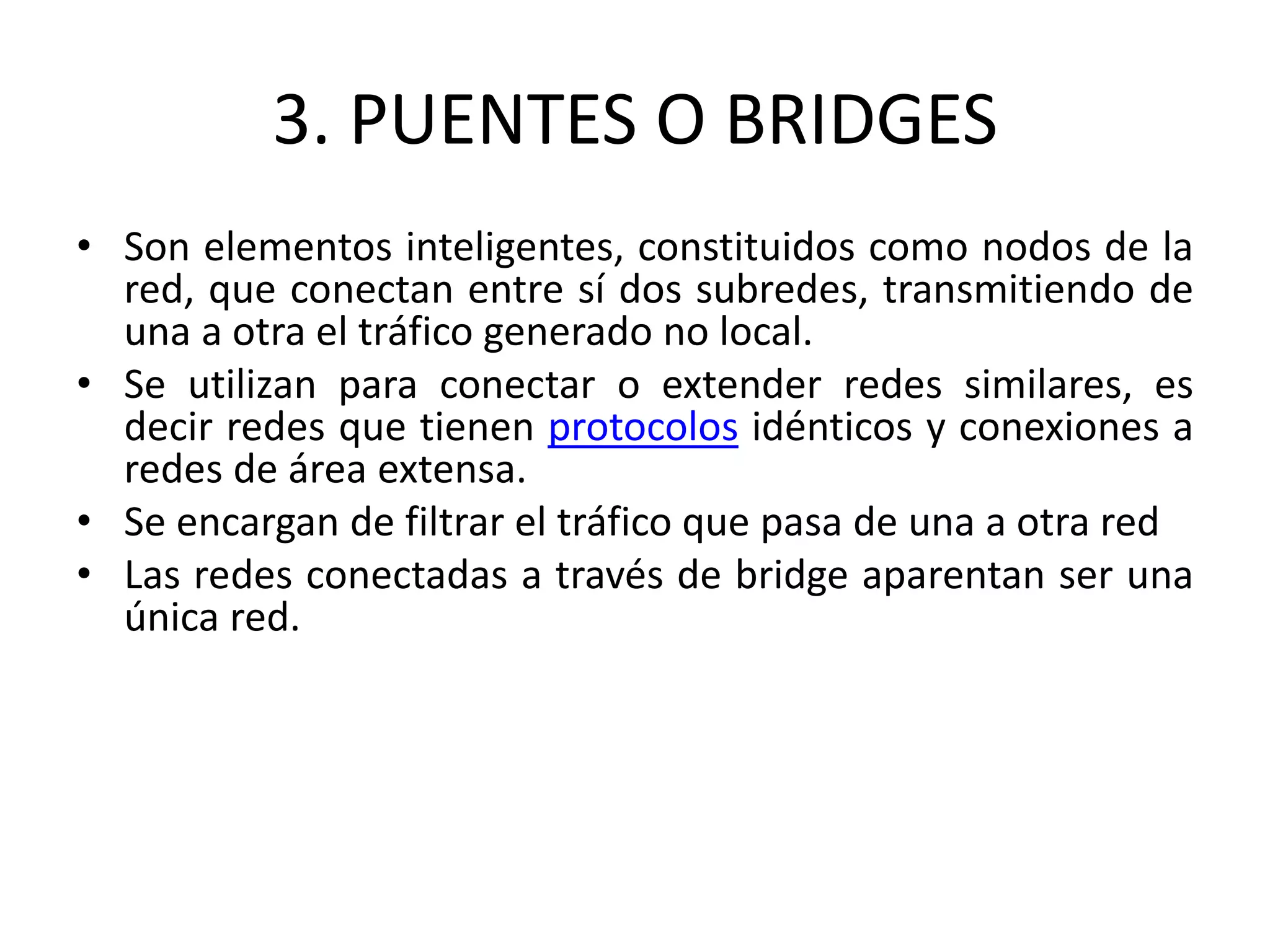

56. 3. PUENTES O BRIDGES
• Son elementos inteligentes, constituidos como nodos de la
red, que conectan entre sí dos subredes, transmitiendo de
una a otra el tráfico generado no local.
• Se utilizan para conectar o extender redes similares, es
decir redes que tienen protocolos idénticos y conexiones a
redes de área extensa.
• Se encargan de filtrar el tráfico que pasa de una a otra red
• Las redes conectadas a través de bridge aparentan ser una
única red.

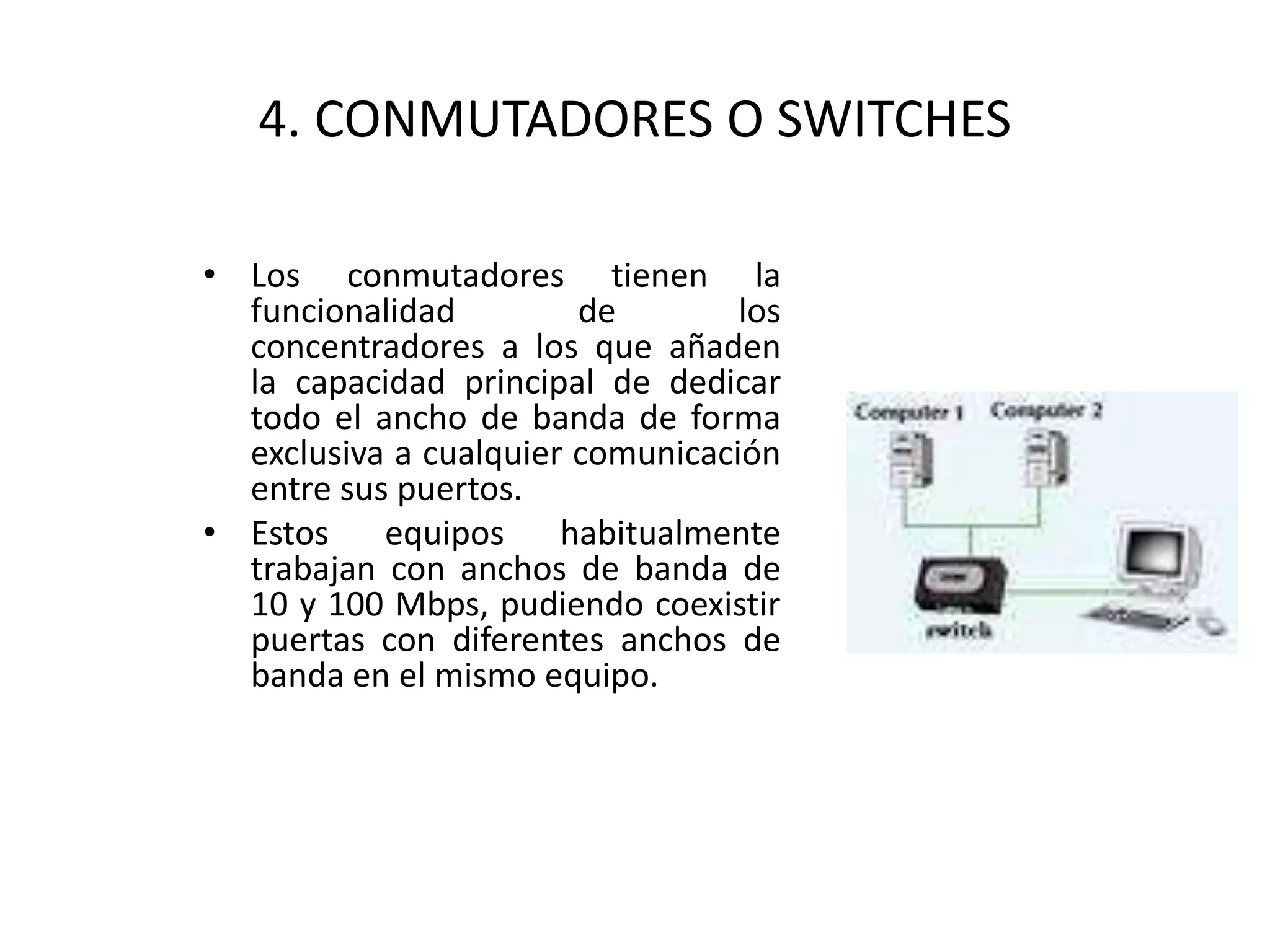

57. 4. CONMUTADORES O SWITCHES
• Los conmutadores tienen la
funcionalidad de los
concentradores a los que añaden
la capacidad principal de dedicar
todo el ancho de banda de forma
exclusiva a cualquier comunicación
entre sus puertos.
• Estos equipos habitualmente
trabajan con anchos de banda de
10 y 100 Mbps, pudiendo coexistir
puertas con diferentes anchos de
banda en el mismo equipo.

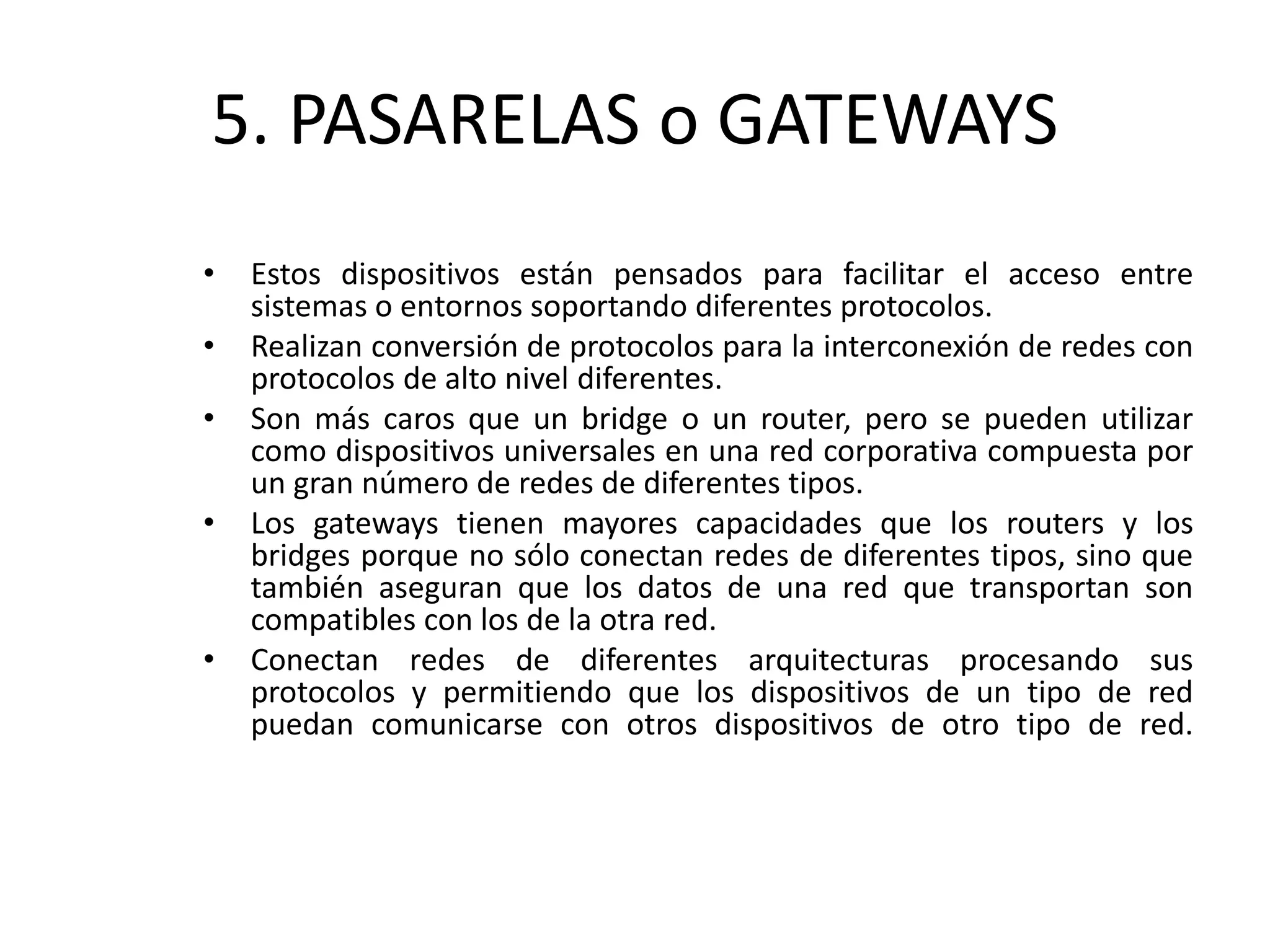

58. 5. PASARELAS o GATEWAYS
• Estos dispositivos están pensados para facilitar el acceso entre
sistemas o entornos soportando diferentes protocolos.
• Realizan conversión de protocolos para la interconexión de redes con
protocolos de alto nivel diferentes.
• Son más caros que un bridge o un router, pero se pueden utilizar
como dispositivos universales en una red corporativa compuesta por
un gran número de redes de diferentes tipos.
• Los gateways tienen mayores capacidades que los routers y los
bridges porque no sólo conectan redes de diferentes tipos, sino que
también aseguran que los datos de una red que transportan son
compatibles con los de la otra red.
• Conectan redes de diferentes arquitecturas procesando sus
protocolos y permitiendo que los dispositivos de un tipo de red
puedan comunicarse con otros dispositivos de otro tipo de red.

59. PROTOCOLOS DE
COMUNICACION
4

60. PROTOCOLO DE RED/ PROTOCOLO DE
COMUNICACION
• Protocolo de red o también Protocolo de
Comunicación es el conjunto de reglas que
especifican el intercambio de datos u órdenes
durante la comunicación entre las entidades que
forman parte de una red.
• En Informática y Telecomunicaciones, un
protocolo es una convención, o estándar, o
acuerdo entre partes que regula la conexión, la
comunicación y la transferencia de datos entre
dos sistemas.

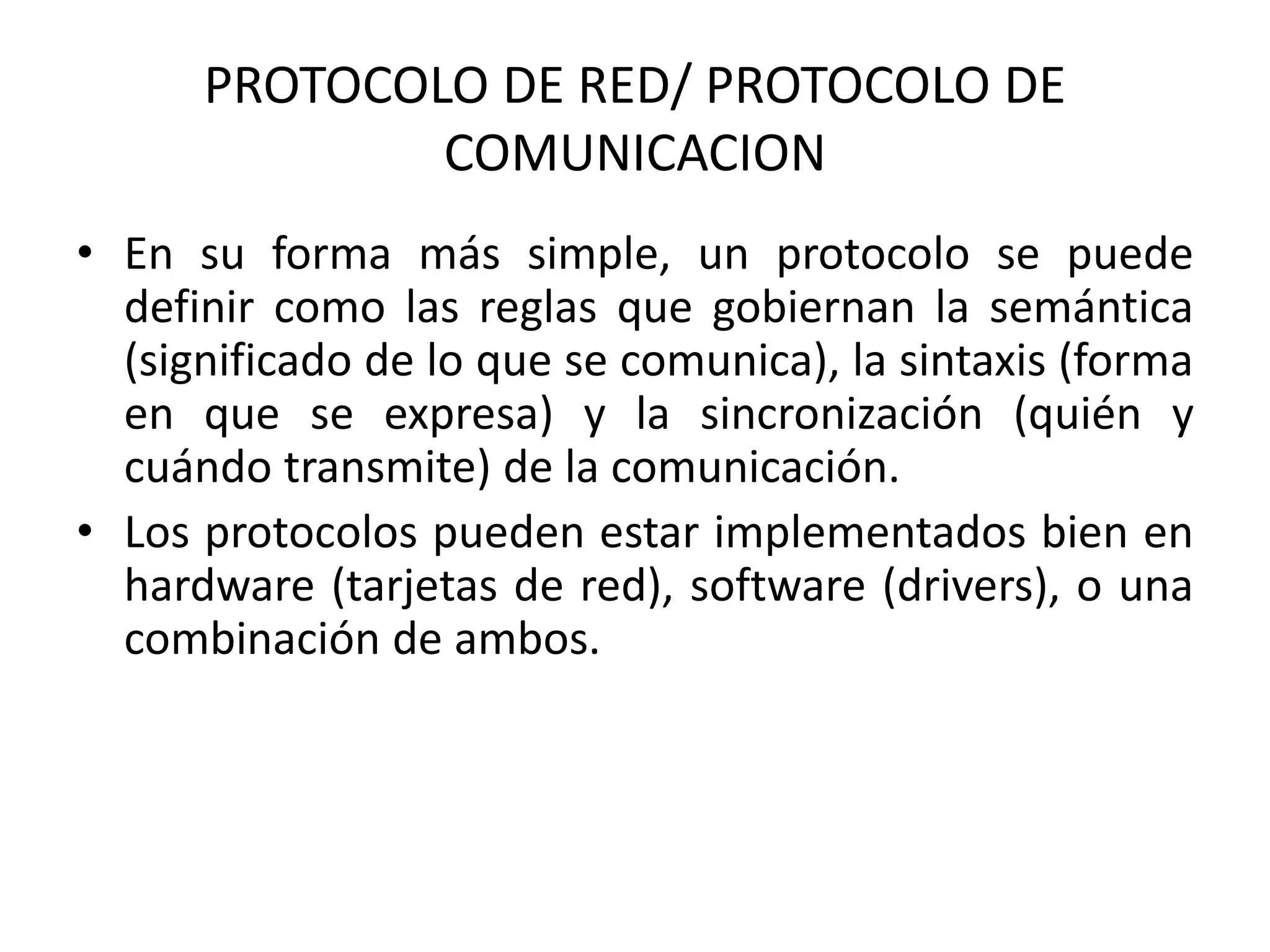

61. PROTOCOLO DE RED/ PROTOCOLO DE
COMUNICACION
• En su forma más simple, un protocolo se puede
definir como las reglas que gobiernan la semántica
(significado de lo que se comunica), la sintaxis (forma
en que se expresa) y la sincronización (quién y
cuándo transmite) de la comunicación.
• Los protocolos pueden estar implementados bien en
hardware (tarjetas de red), software (drivers), o una
combinación de ambos.

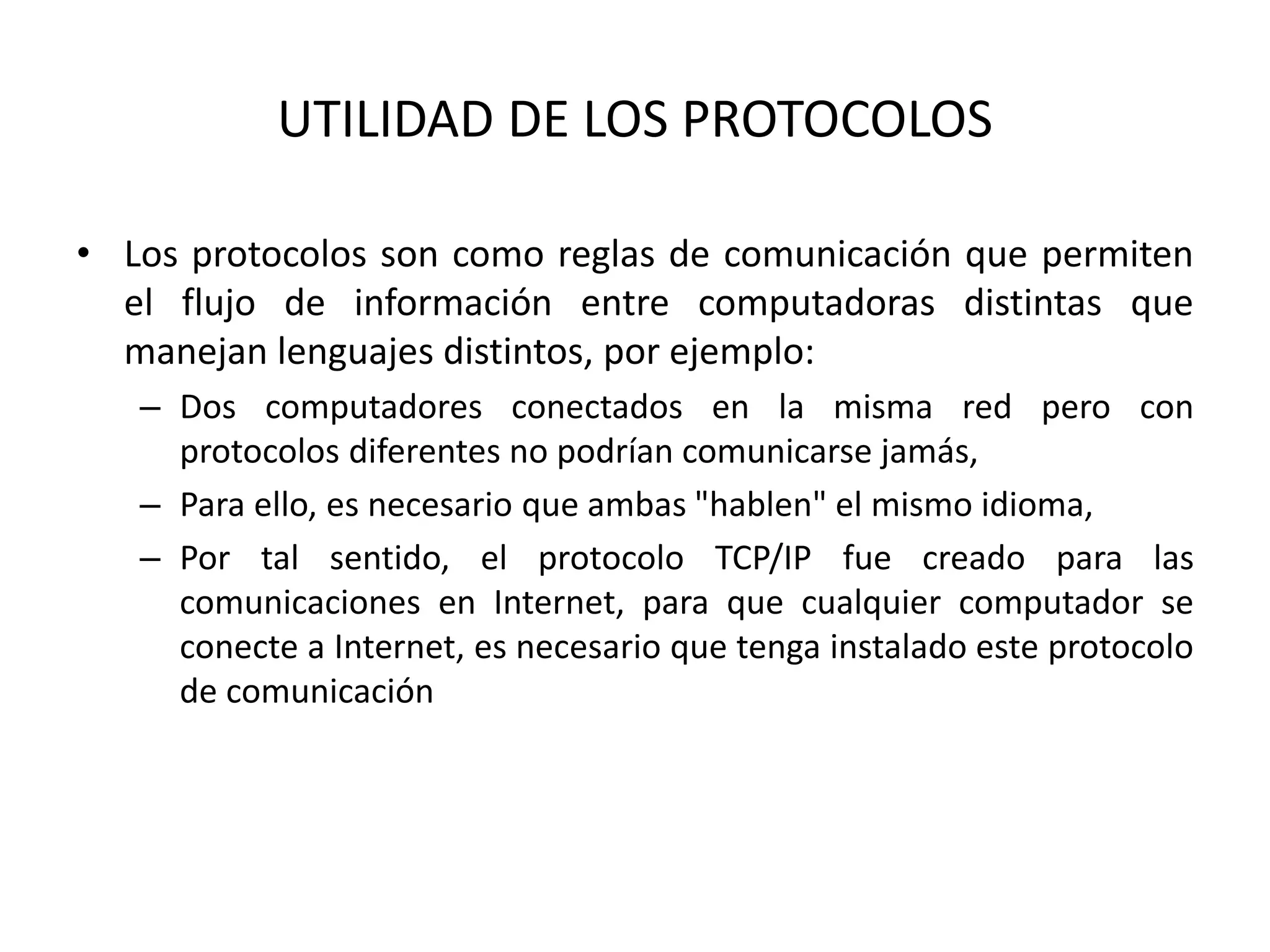

62. UTILIDAD DE LOS PROTOCOLOS
• Los protocolos son como reglas de comunicación que permiten
el flujo de información entre computadoras distintas que
manejan lenguajes distintos, por ejemplo:
– Dos computadores conectados en la misma red pero con
protocolos diferentes no podrían comunicarse jamás,
– Para ello, es necesario que ambas "hablen" el mismo idioma,
– Por tal sentido, el protocolo TCP/IP fue creado para las
comunicaciones en Internet, para que cualquier computador se
conecte a Internet, es necesario que tenga instalado este protocolo
de comunicación

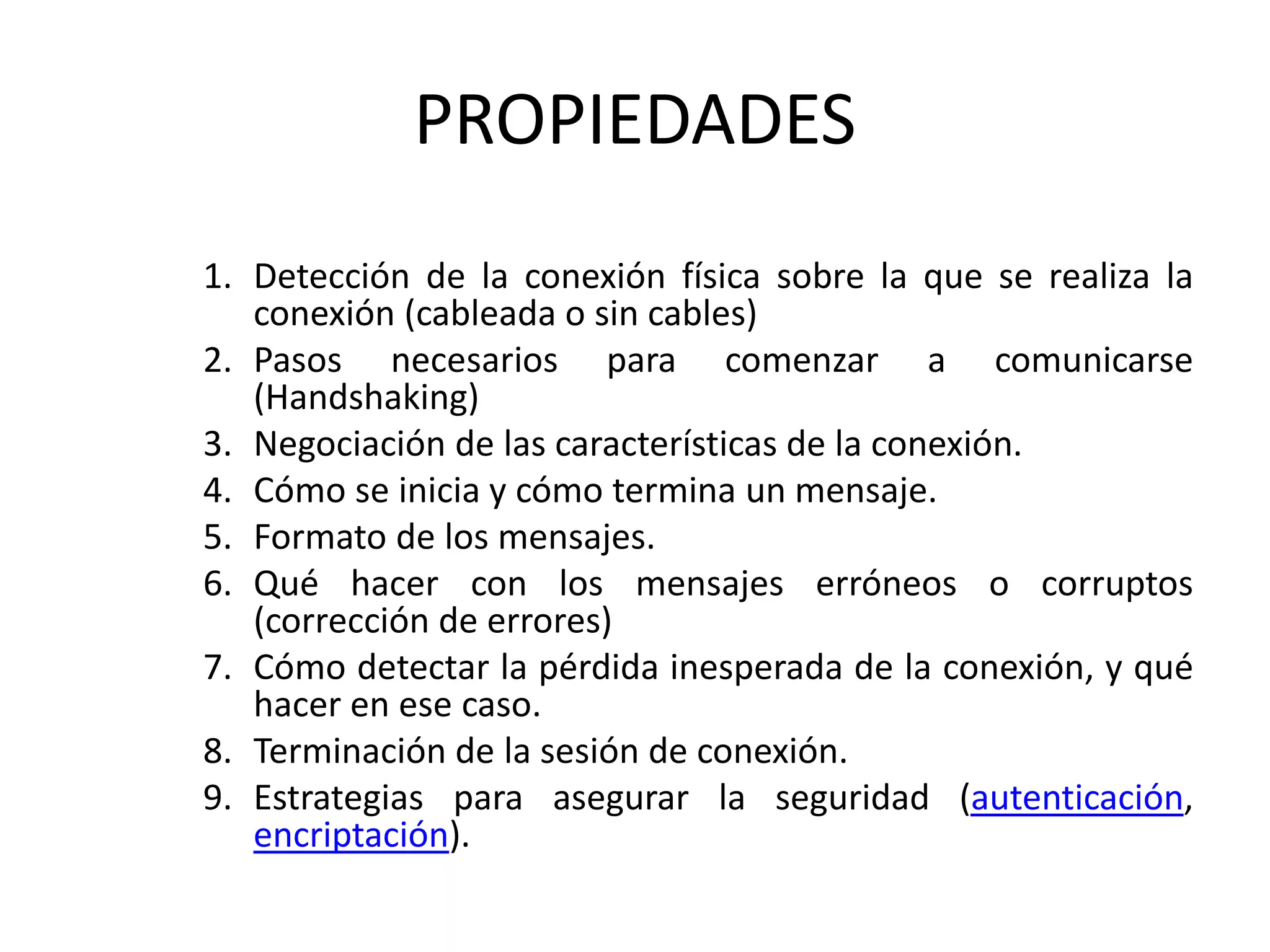

63. PROPIEDADES
1. Detección de la conexión física sobre la que se realiza la
conexión (cableada o sin cables)
2. Pasos necesarios para comenzar a comunicarse
(Handshaking)
3. Negociación de las características de la conexión.
4. Cómo se inicia y cómo termina un mensaje.
5. Formato de los mensajes.
6. Qué hacer con los mensajes erróneos o corruptos
(corrección de errores)
7. Cómo detectar la pérdida inesperada de la conexión, y qué
hacer en ese caso.
8. Terminación de la sesión de conexión.
9. Estrategias para asegurar la seguridad (autenticación,
encriptación).

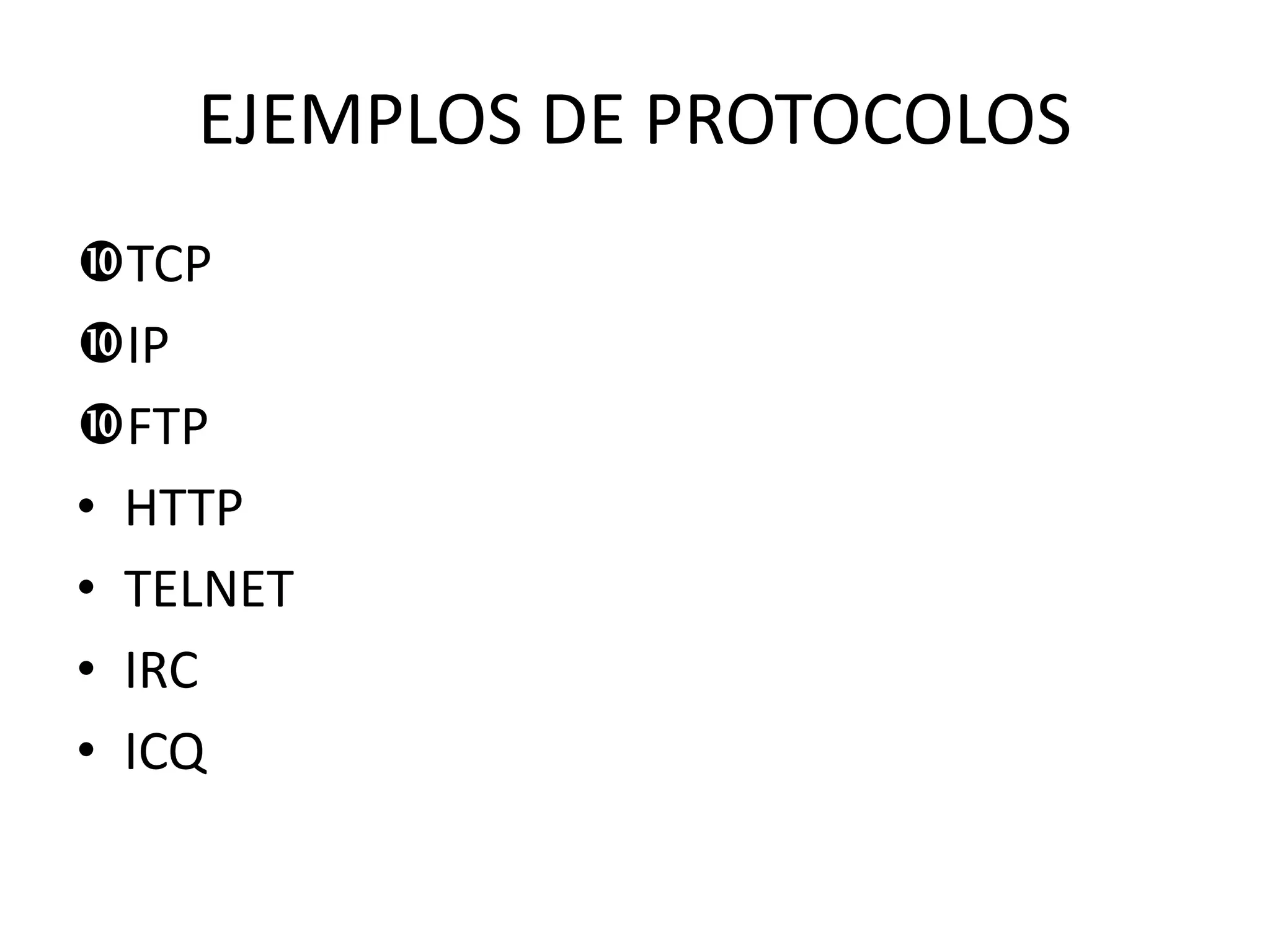

64. EJEMPLOS DE PROTOCOLOS
TCP
IP
FTP
• HTTP
• TELNET
• IRC
• ICQ

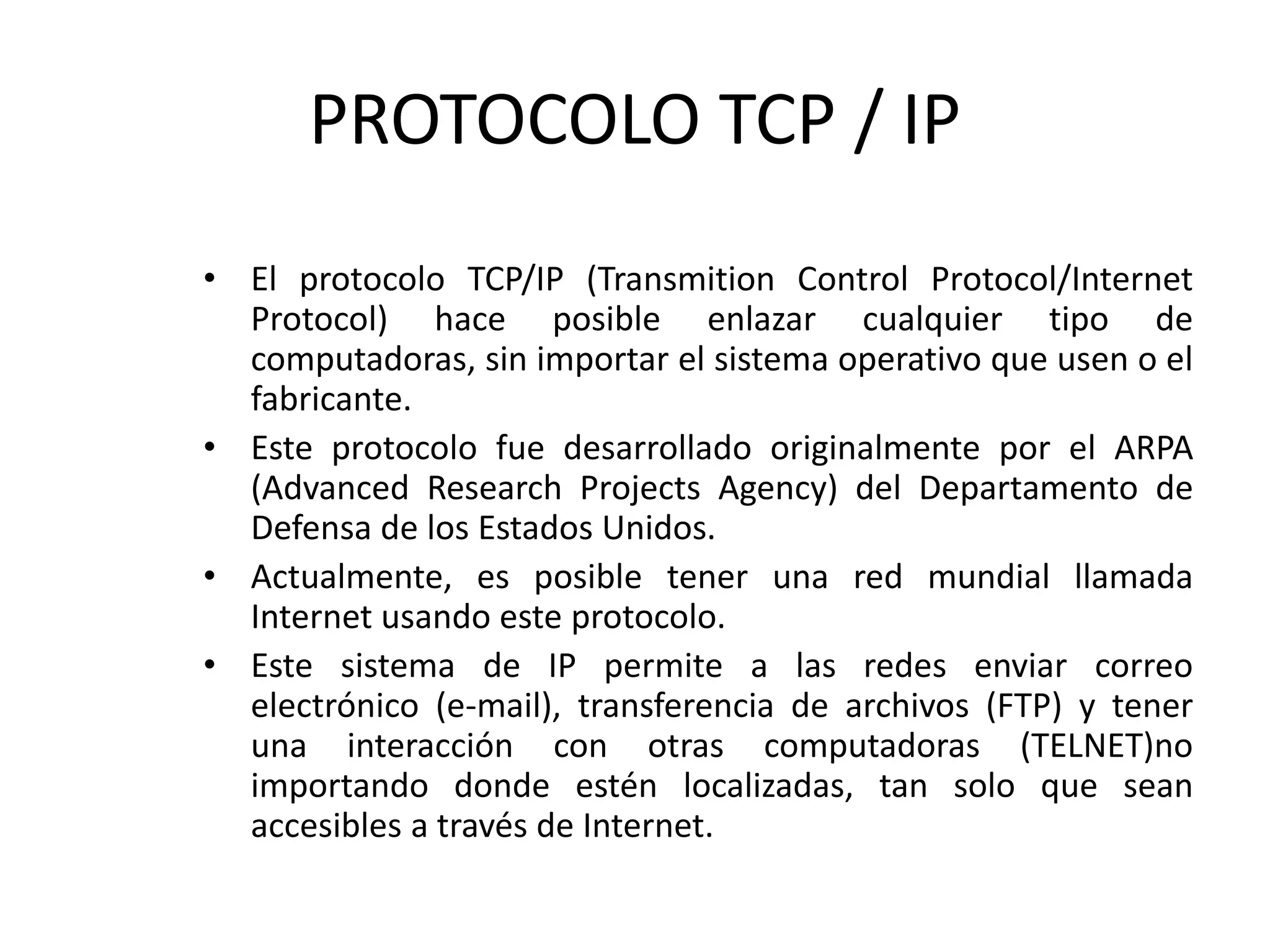

65. PROTOCOLO TCP / IP
• El protocolo TCP/IP (Transmition Control Protocol/Internet
Protocol) hace posible enlazar cualquier tipo de
computadoras, sin importar el sistema operativo que usen o el
fabricante.
• Este protocolo fue desarrollado originalmente por el ARPA
(Advanced Research Projects Agency) del Departamento de
Defensa de los Estados Unidos.
• Actualmente, es posible tener una red mundial llamada
Internet usando este protocolo.
• Este sistema de IP permite a las redes enviar correo
electrónico (e-mail), transferencia de archivos (FTP) y tener
una interacción con otras computadoras (TELNET)no
importando donde estén localizadas, tan solo que sean
accesibles a través de Internet.

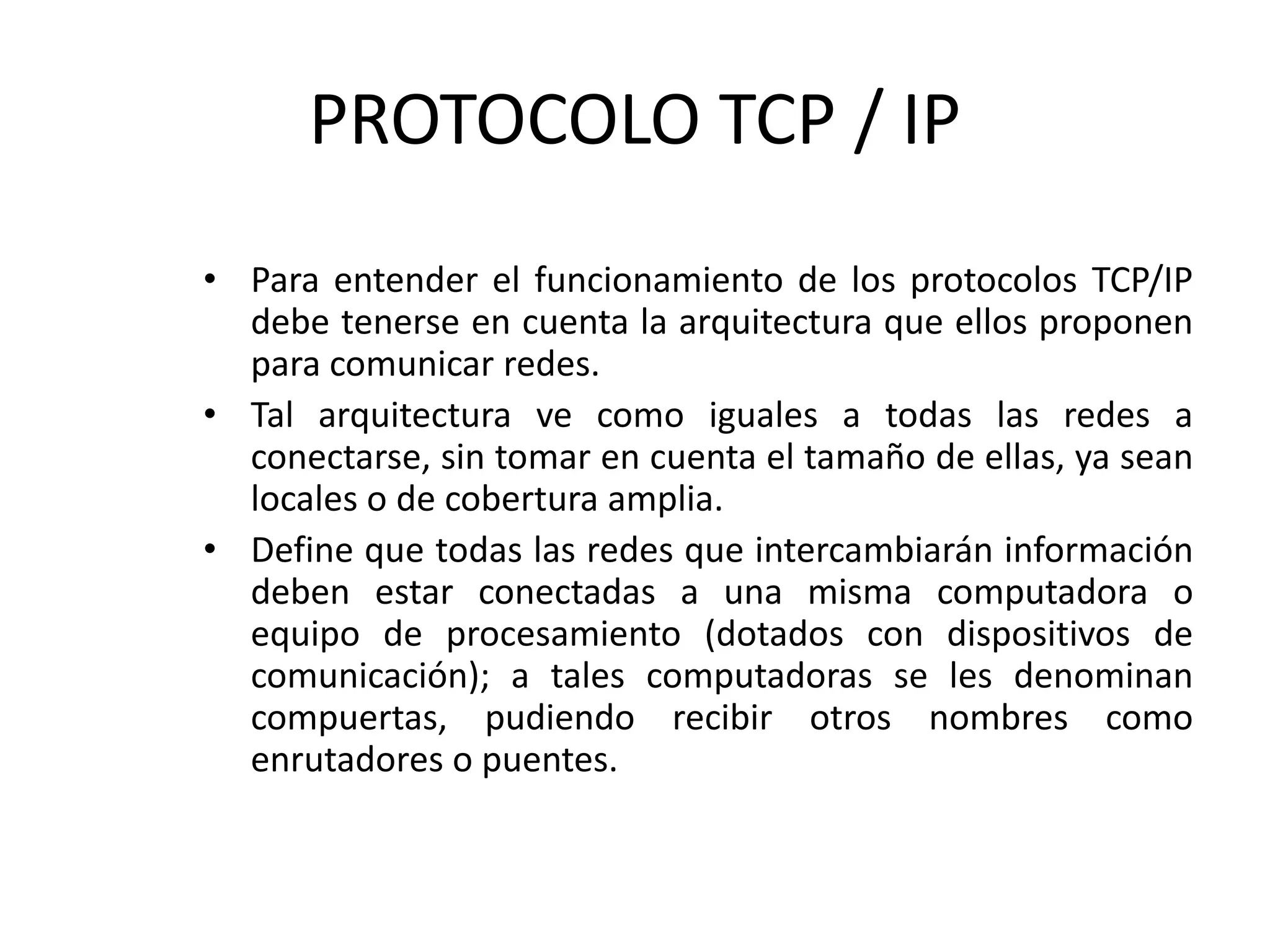

66. PROTOCOLO TCP / IP
• Para entender el funcionamiento de los protocolos TCP/IP
debe tenerse en cuenta la arquitectura que ellos proponen
para comunicar redes.
• Tal arquitectura ve como iguales a todas las redes a
conectarse, sin tomar en cuenta el tamaño de ellas, ya sean
locales o de cobertura amplia.
• Define que todas las redes que intercambiarán información
deben estar conectadas a una misma computadora o
equipo de procesamiento (dotados con dispositivos de
comunicación); a tales computadoras se les denominan
compuertas, pudiendo recibir otros nombres como
enrutadores o puentes.

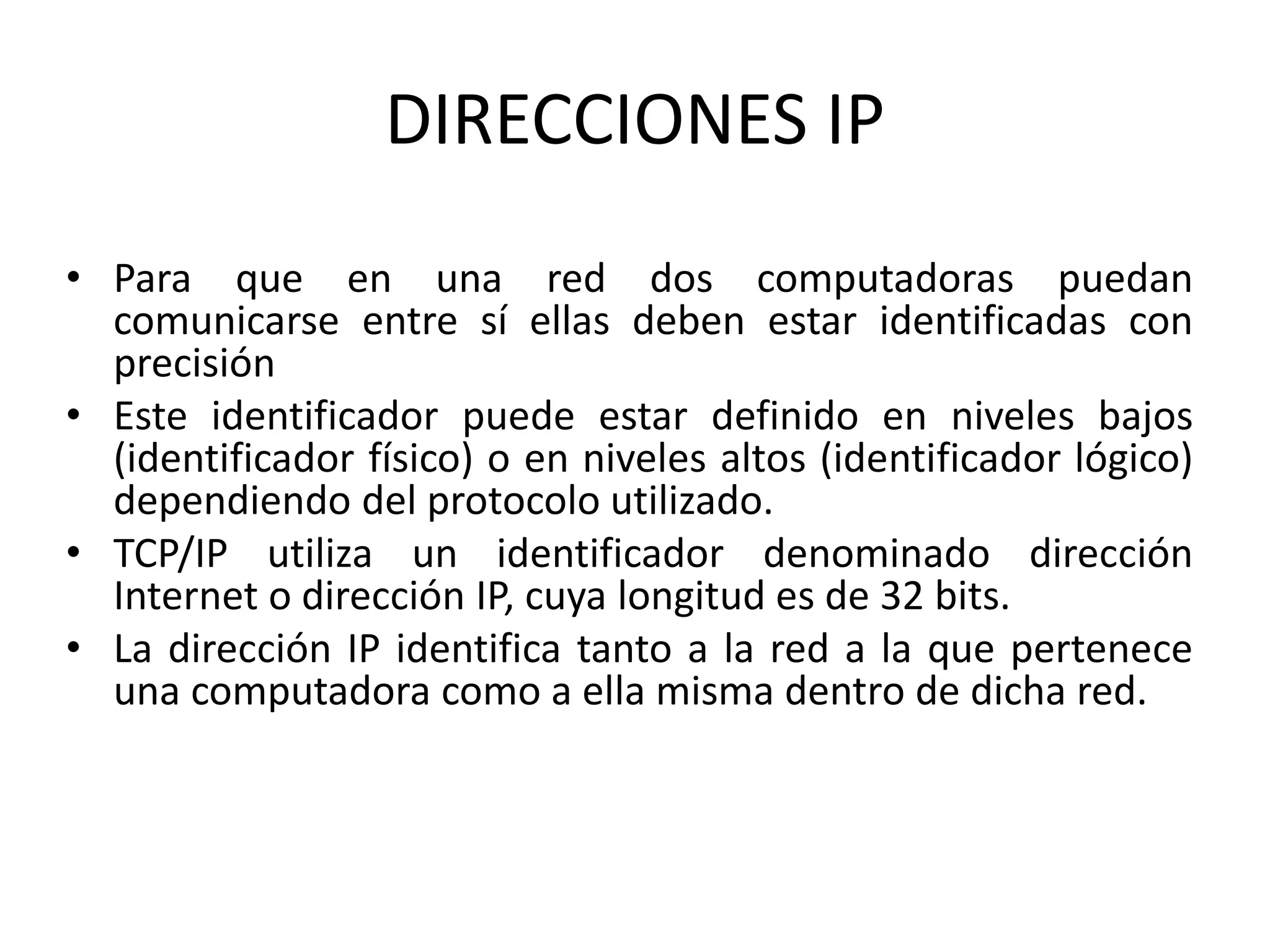

67. DIRECCIONES IP
• Para que en una red dos computadoras puedan
comunicarse entre sí ellas deben estar identificadas con
precisión
• Este identificador puede estar definido en niveles bajos
(identificador físico) o en niveles altos (identificador lógico)
dependiendo del protocolo utilizado.
• TCP/IP utiliza un identificador denominado dirección
Internet o dirección IP, cuya longitud es de 32 bits.
• La dirección IP identifica tanto a la red a la que pertenece
una computadora como a ella misma dentro de dicha red.

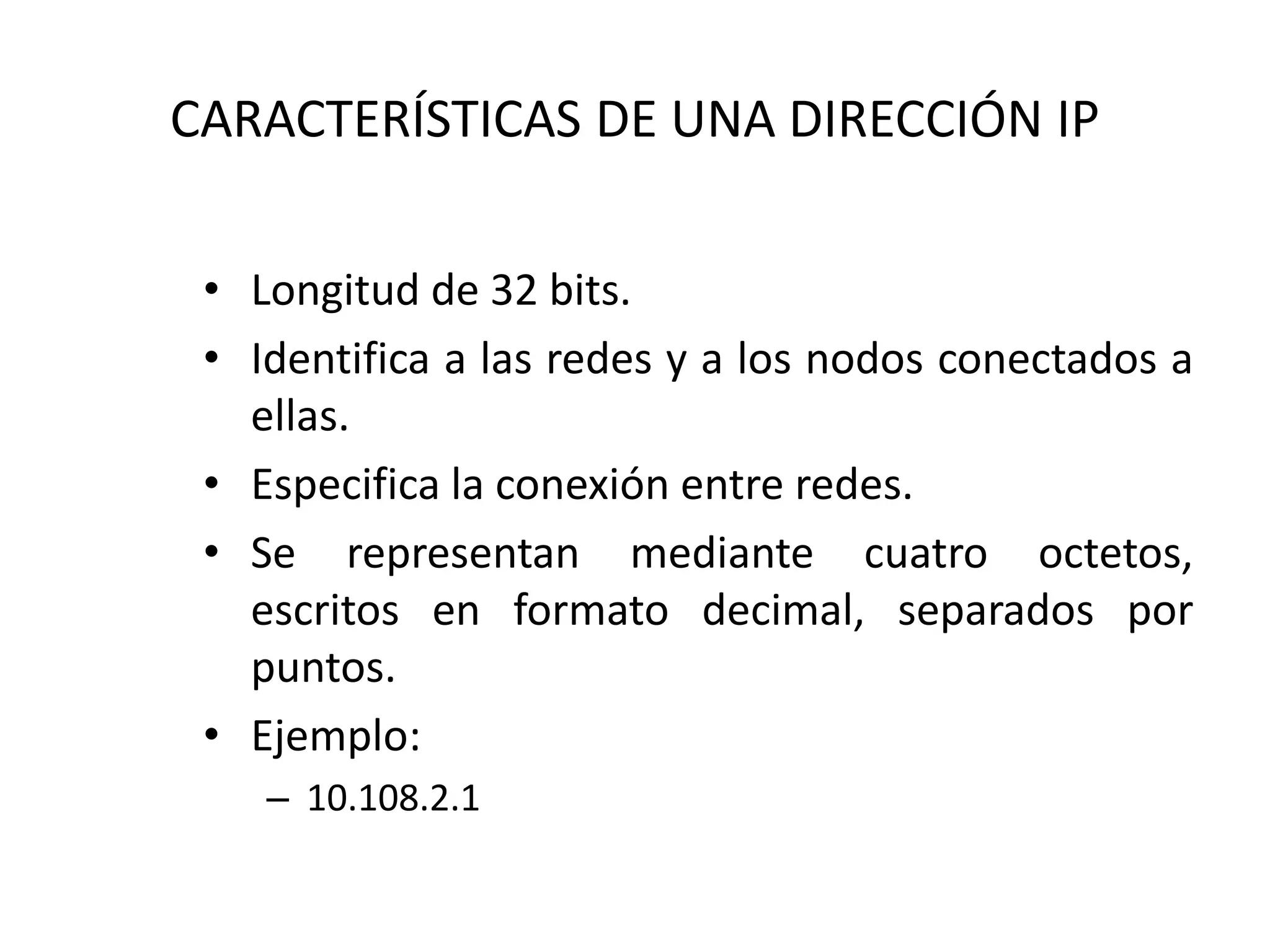

68. CARACTERÍSTICAS DE UNA DIRECCIÓN IP
• Longitud de 32 bits.
• Identifica a las redes y a los nodos conectados a
ellas.
• Especifica la conexión entre redes.
• Se representan mediante cuatro octetos,
escritos en formato decimal, separados por
puntos.
• Ejemplo:
– 10.108.2.1

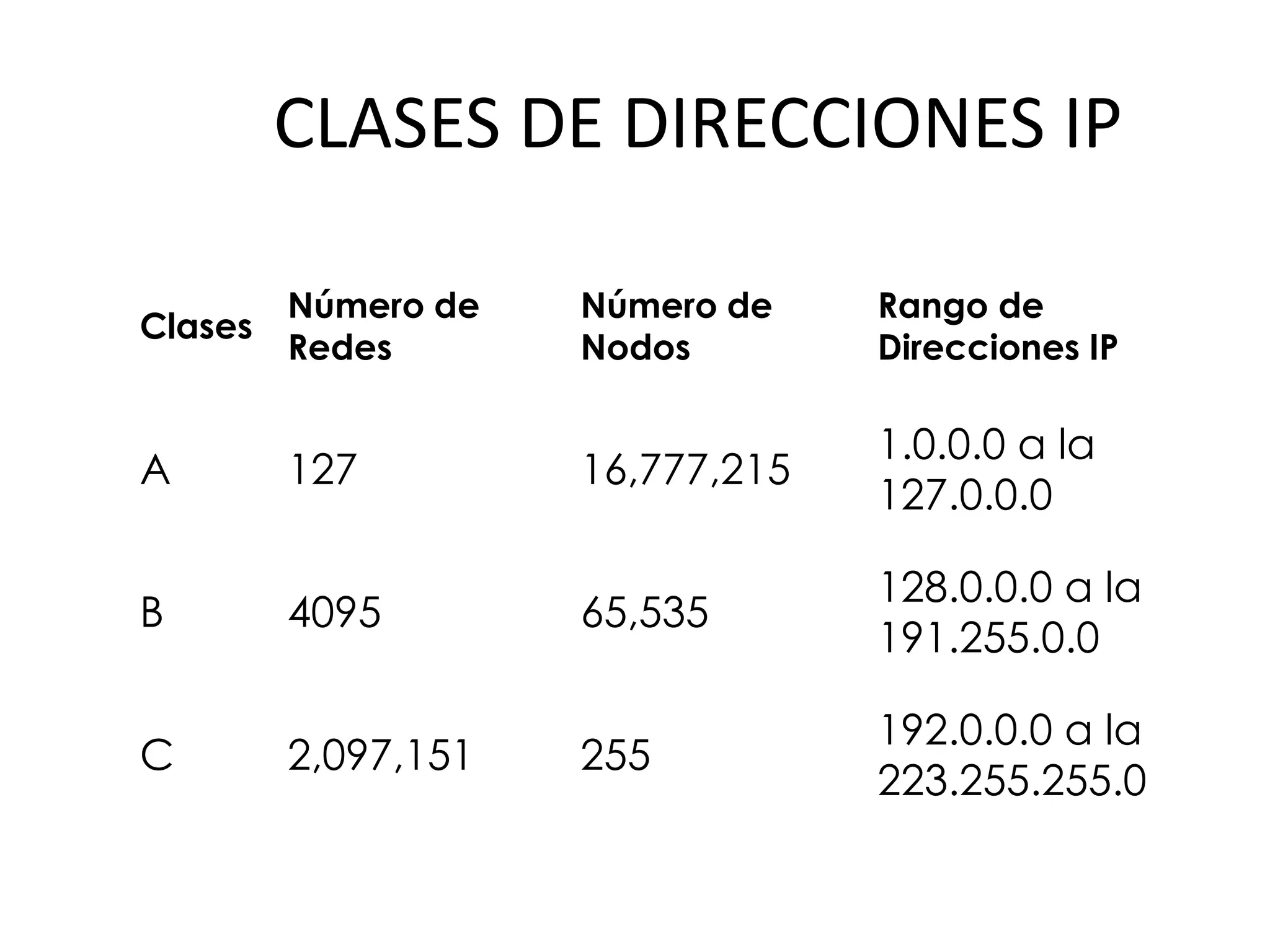

69. CLASES DE DIRECCIONES IP
Clases
Número de
Redes
Número de
Nodos
Rango de
Direcciones IP
A 127 16,777,215
1.0.0.0 a la
127.0.0.0
B 4095 65,535
128.0.0.0 a la
191.255.0.0
C 2,097,151 255
192.0.0.0 a la
223.255.255.0

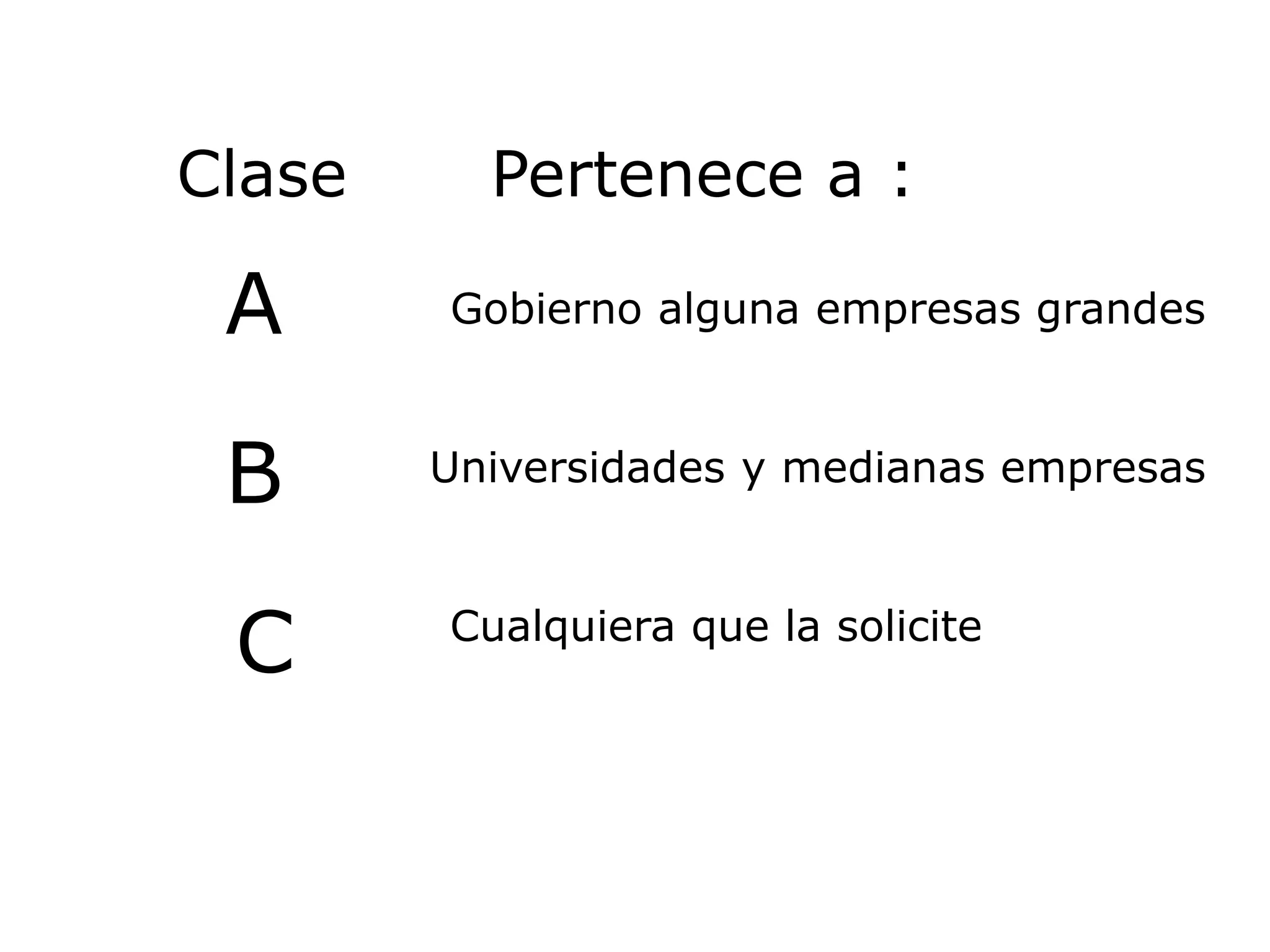

70. Clase Pertenece a :
A Gobierno alguna empresas grandes
B
C
Universidades y medianas empresas
Cualquiera que la solicite
