Como Comprobar Un Circuito Amplificador De Audio

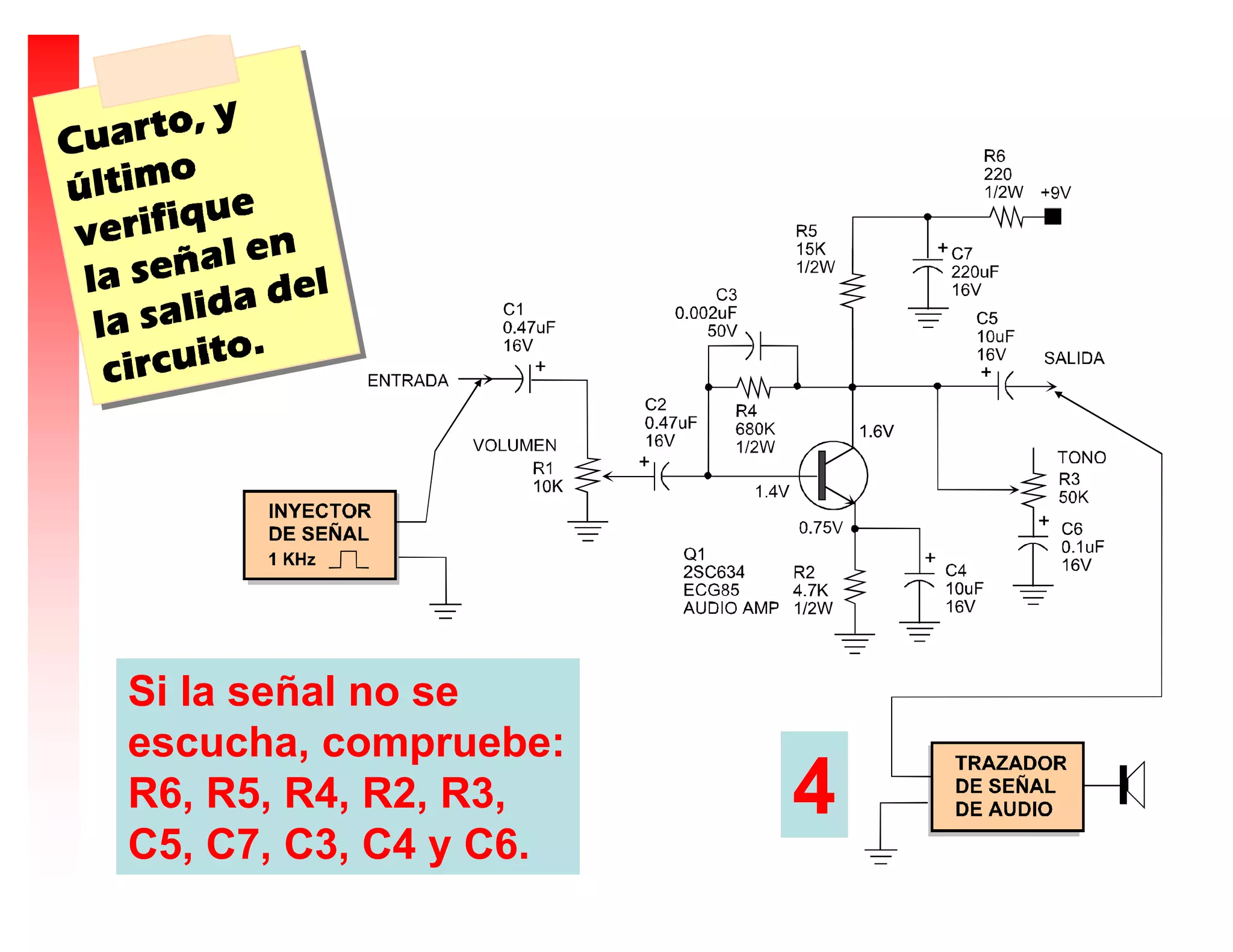

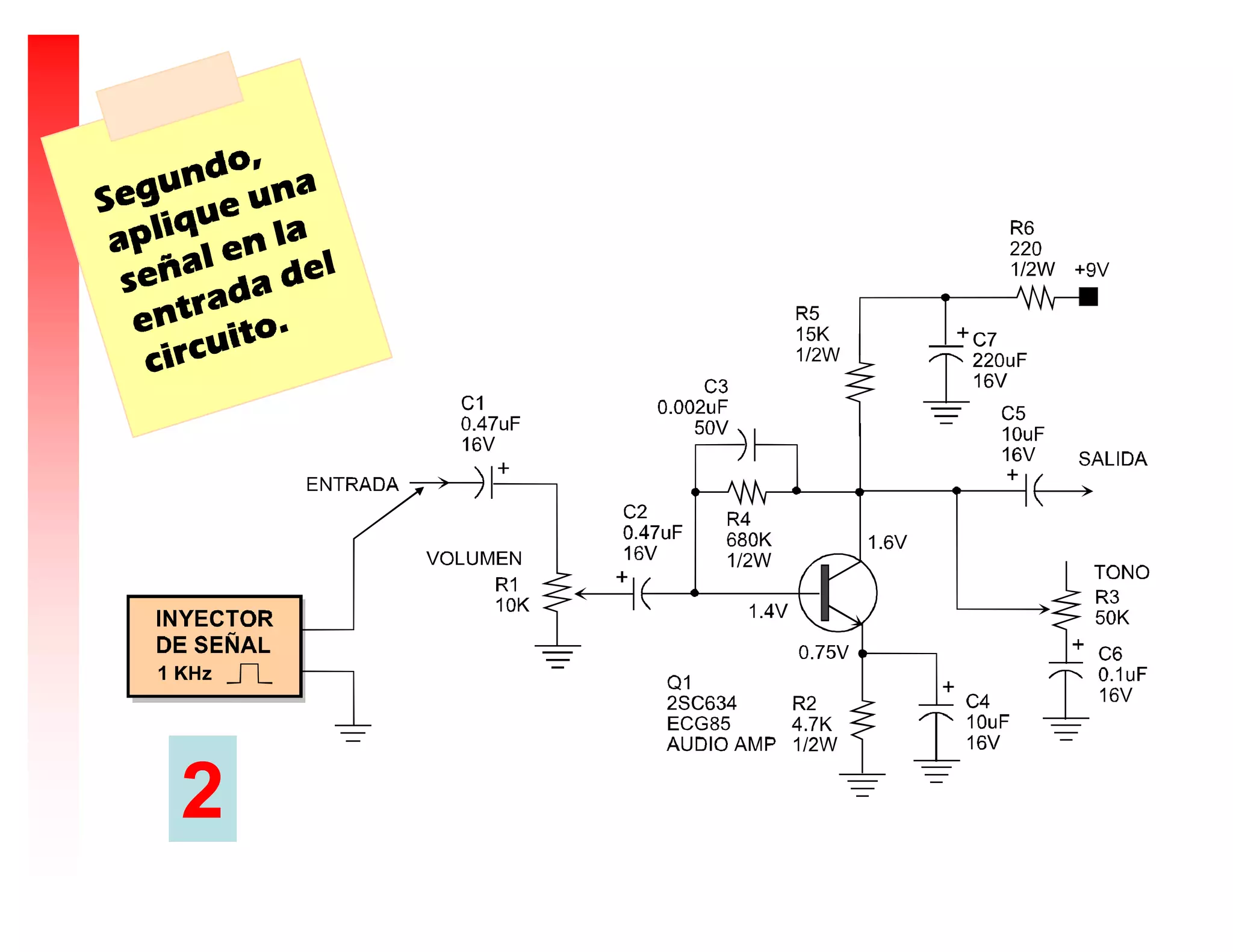

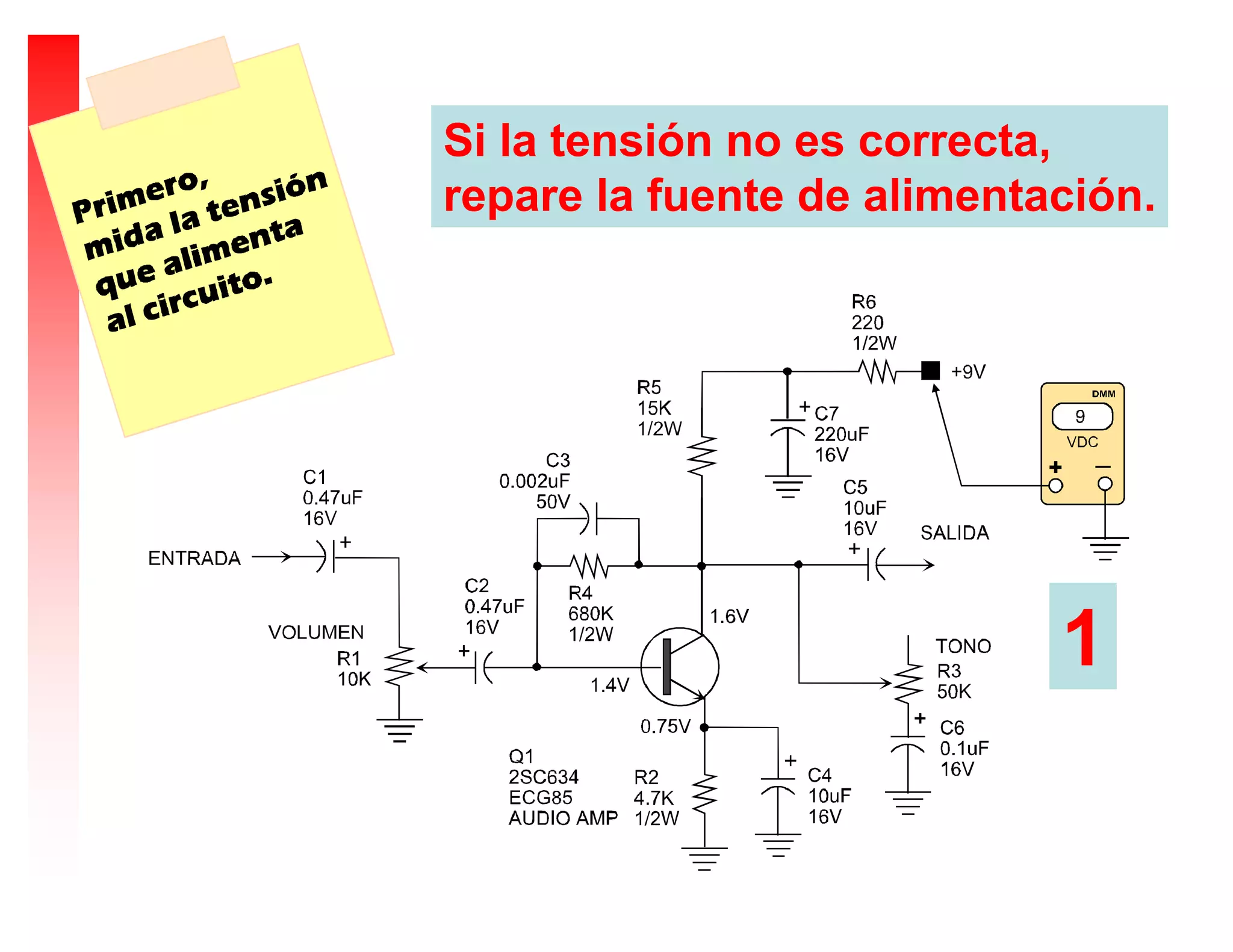

El documento proporciona instrucciones para verificar un circuito amplificador de audio. Si la tensión de alimentación no es correcta, repare la fuente de alimentación. Si no se escucha la señal, compruebe los componentes C1, R1, C2 y Q1. Si aún no se escucha, verifique los componentes R6, R5, R4, R2, R3, C5, C7, C3, C4 y C6.

Empresariales◦Tecnología◦
En este documento
Desarrollado con IA

Este slide describe el proceso para comprobar un circuito amplificador de audio. Se sugiere revisar la fuente de alimentación y componentes como C1, R1, C2 y Q1 si no se escucha la señal.

Incrustar presentación

Descargado 469 veces
Como Comprobar Un Circuito Amplificador De Audio
Como Comprobar Un Circuito Amplificador De Audio
Como Comprobar Un Circuito Amplificador De Audio
Como Comprobar Un Circuito Amplificador De Audio
Como Comprobar Un Circuito Amplificador De Audio
