1. EMTT 2012
Como conectorizar una roseta RJ-11
Con un cable de acometida de dos pares

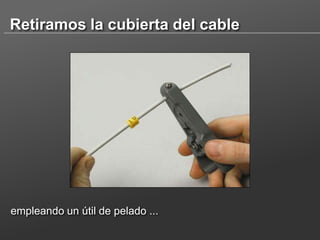

2. Retiramos la cubierta del cable
empleando un útil de pelado ...

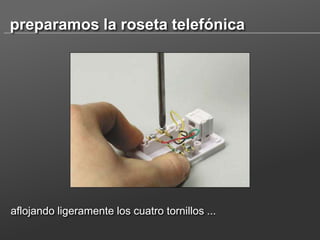

3. preparamos la roseta telefónica
aflojando ligeramente los cuatro tornillos ...

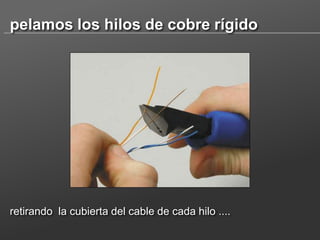

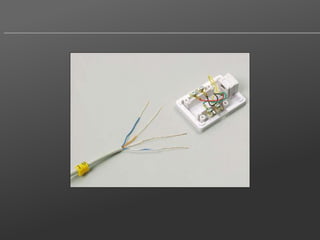

4. pelamos los hilos de cobre rígido
retirando la cubierta del cable de cada hilo ....

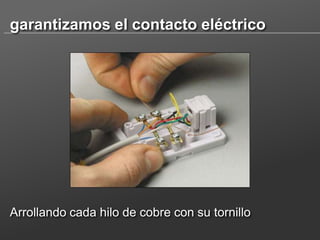

6. garantizamos el contacto eléctrico
Arrollando cada hilo de cobre con su tornillo

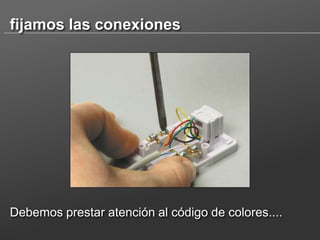

7. fijamos las conexiones
Debemos prestar atención al código de colores....

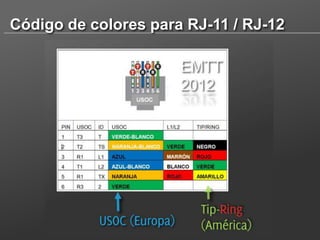

8. Código de colores para RJ-11 / RJ-12

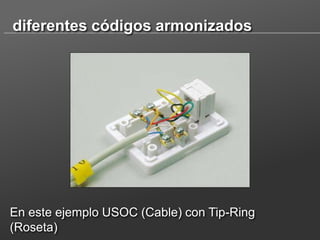

9. diferentes códigos armonizados
En este ejemplo USOC (Cable) con Tip-Ring
(Roseta)

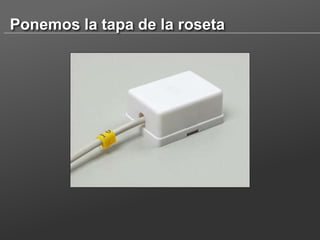

10. Ponemos la tapa de la roseta

11. Conectamos el terminal telefónico
