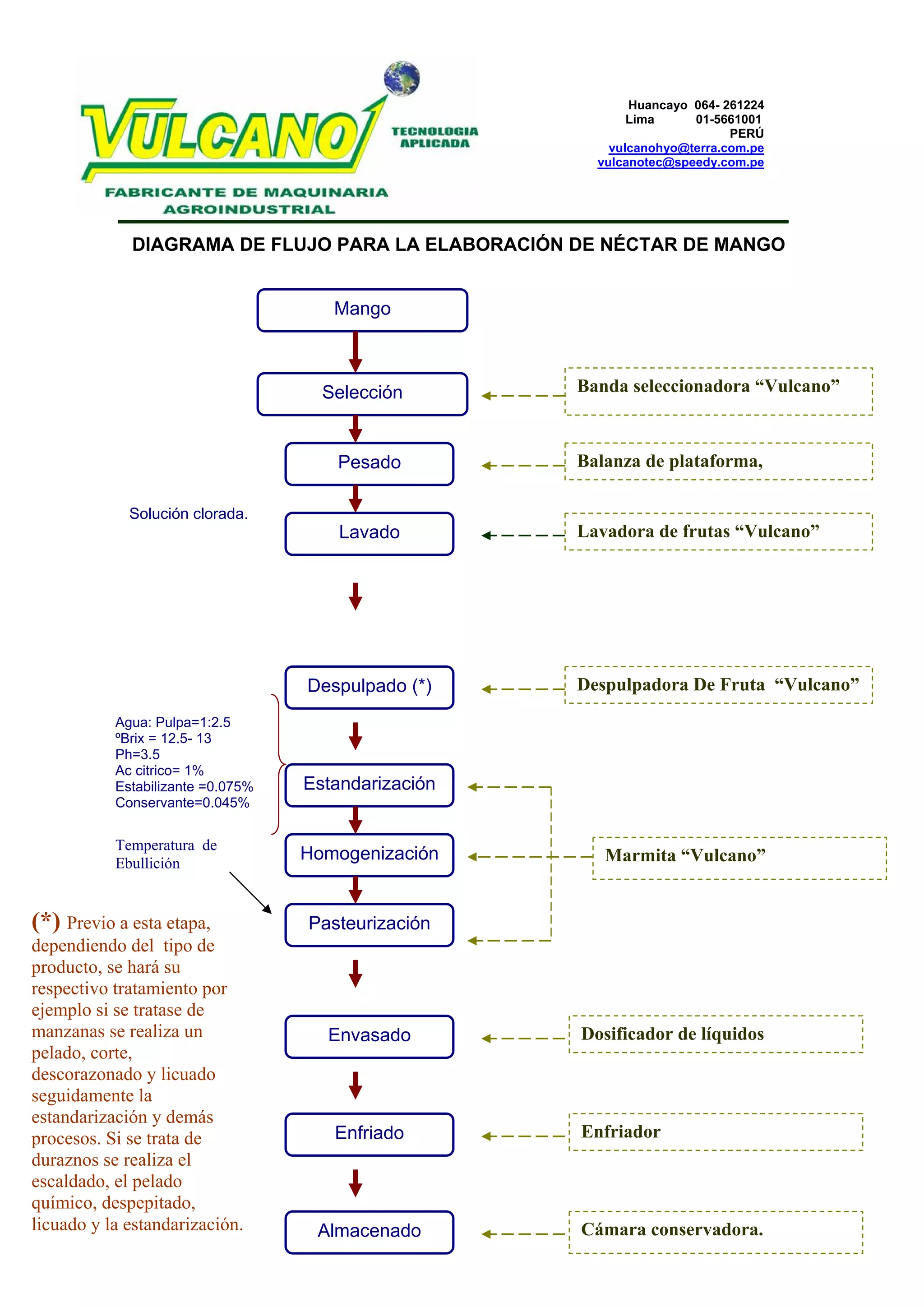

DIAGRAMA DE FLUJO PARA LA ELABORACIÓN DE NÉCTAR DE MANGO

Mango

Selección

Banda seleccionadora “Vulcano”

Pesado

Balanza de plataforma,

Lavado

Lavadora de frutas “Vulcano”

Solución clorada.

Despulpado (*)
Agua: Pulpa=1:2.5
ºBrix = 12.5- 13
Ph=3.5
Ac citrico= 1%
Estabilizante =0.075%
Conservante=0.045%

Temperatura de
Ebullición

(*) Previo a esta etapa,
dependiendo del tipo de
producto, se hará su
respectivo tratamiento por
ejemplo si se tratase de
manzanas se realiza un
pelado, corte,
descorazonado y licuado
seguidamente la
estandarización y demás
procesos. Si se trata de
duraznos se realiza el
escaldado, el pelado
químico, despepitado,
licuado y la estandarización.

Despulpadora De Fruta “Vulcano”

Estandarización

Homogenización

Marmita “Vulcano”

Pasteurización

Envasado

Enfriado

Almacenado

Dosificador de líquidos

Enfriador

Cámara conservadora.
