itson Pensamiento Complejo y Teoría del Caos Dinámica de Sistemas Magíster en Dirección y Gerencia de Empresas Facultad de Administración Universidad del Rosario © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”

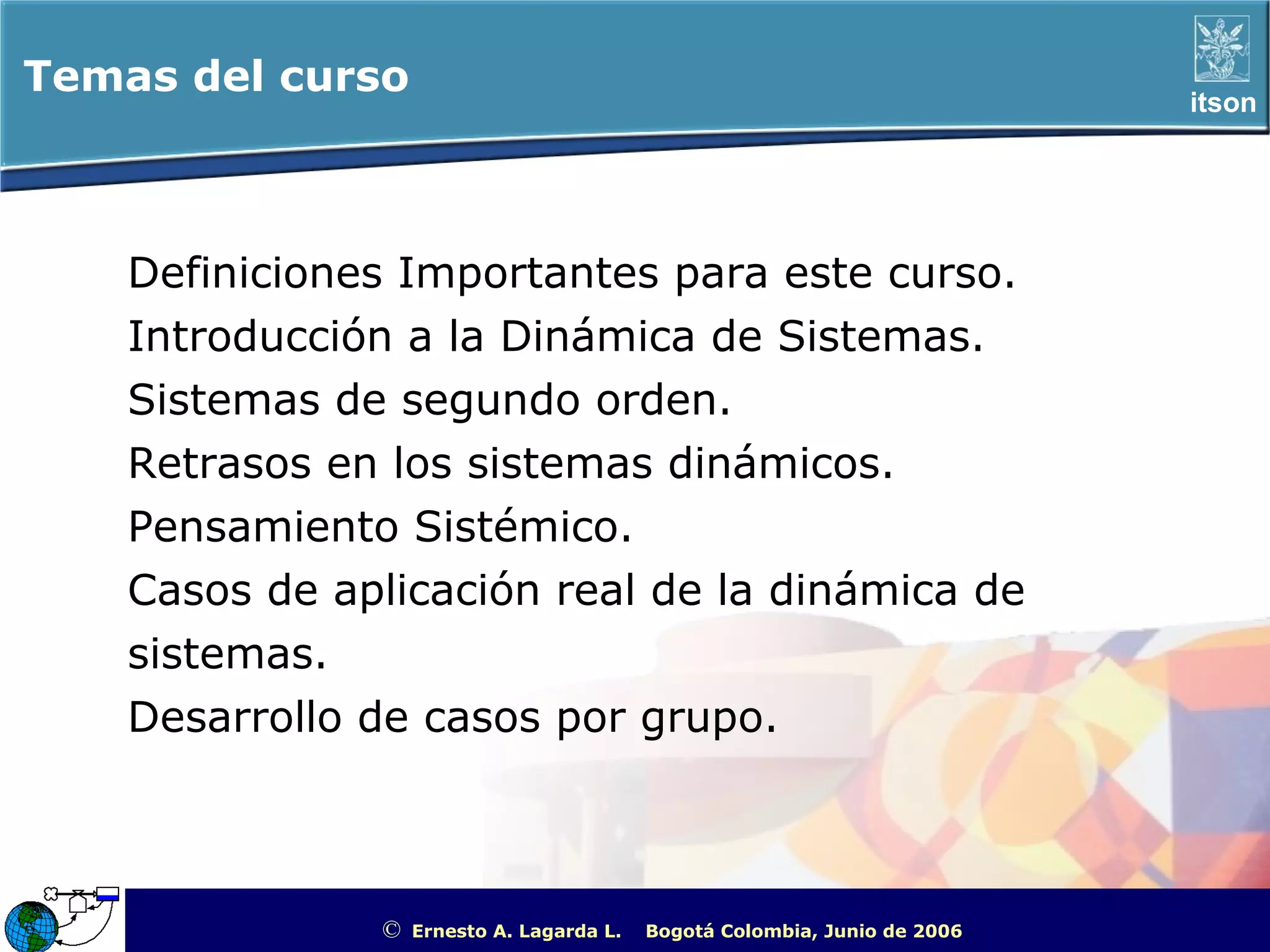

Temas del curso itson Definiciones Importantes para este curso. Introducción a la Dinámica de Sistemas. Sistemas de segundo orden. Retrasos en los sistemas dinámicos. Pensamiento Sistémico. Casos de aplicación real de la dinámica de sistemas. Desarrollo de casos por grupo. © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”

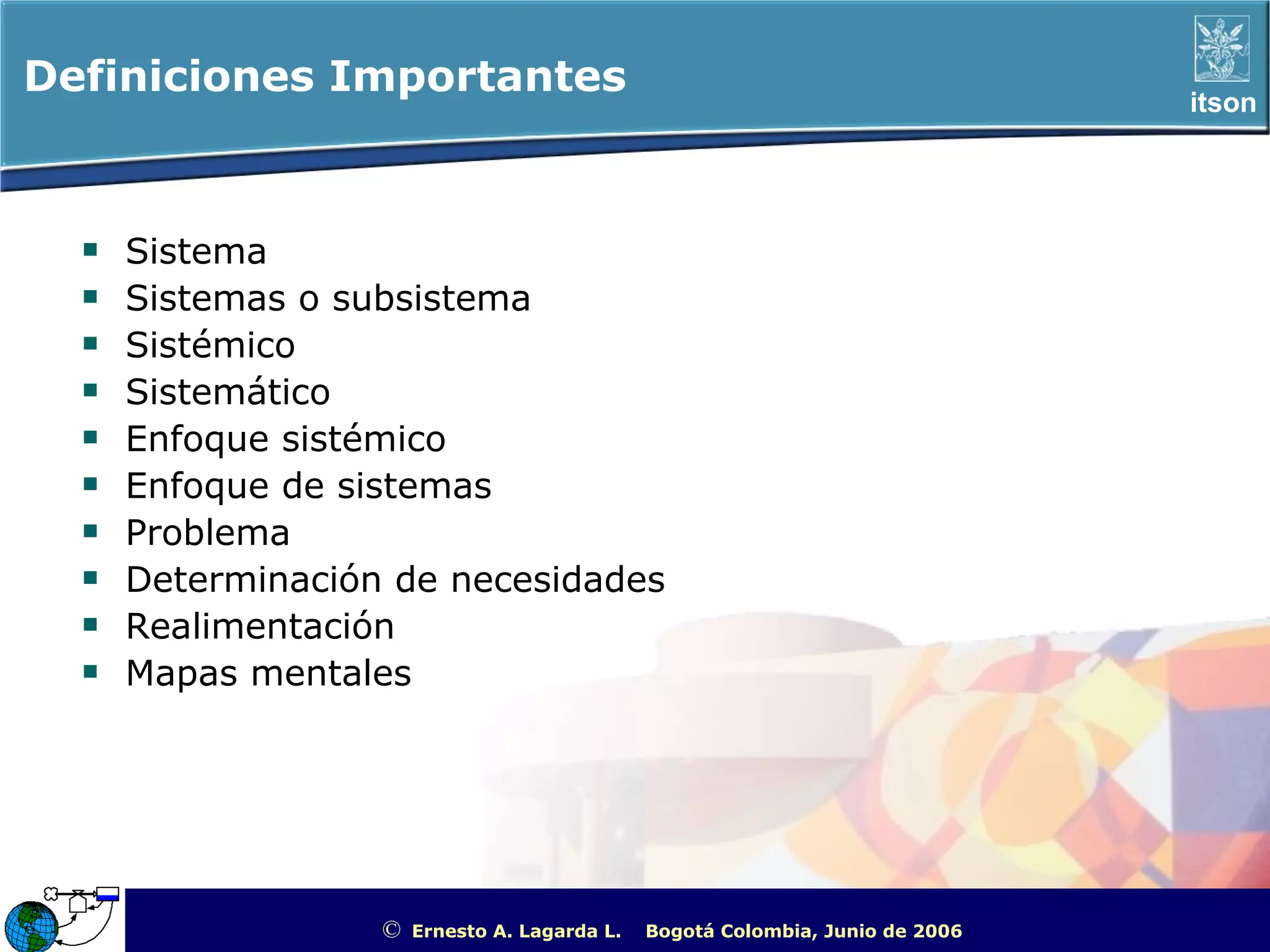

Definiciones Importantes itson Sistema Sistemas o subsistema Sistémico Sistemático Enfoque sistémico Enfoque de sistemas Problema Determinación de necesidades Realimentación Mapas mentales © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”

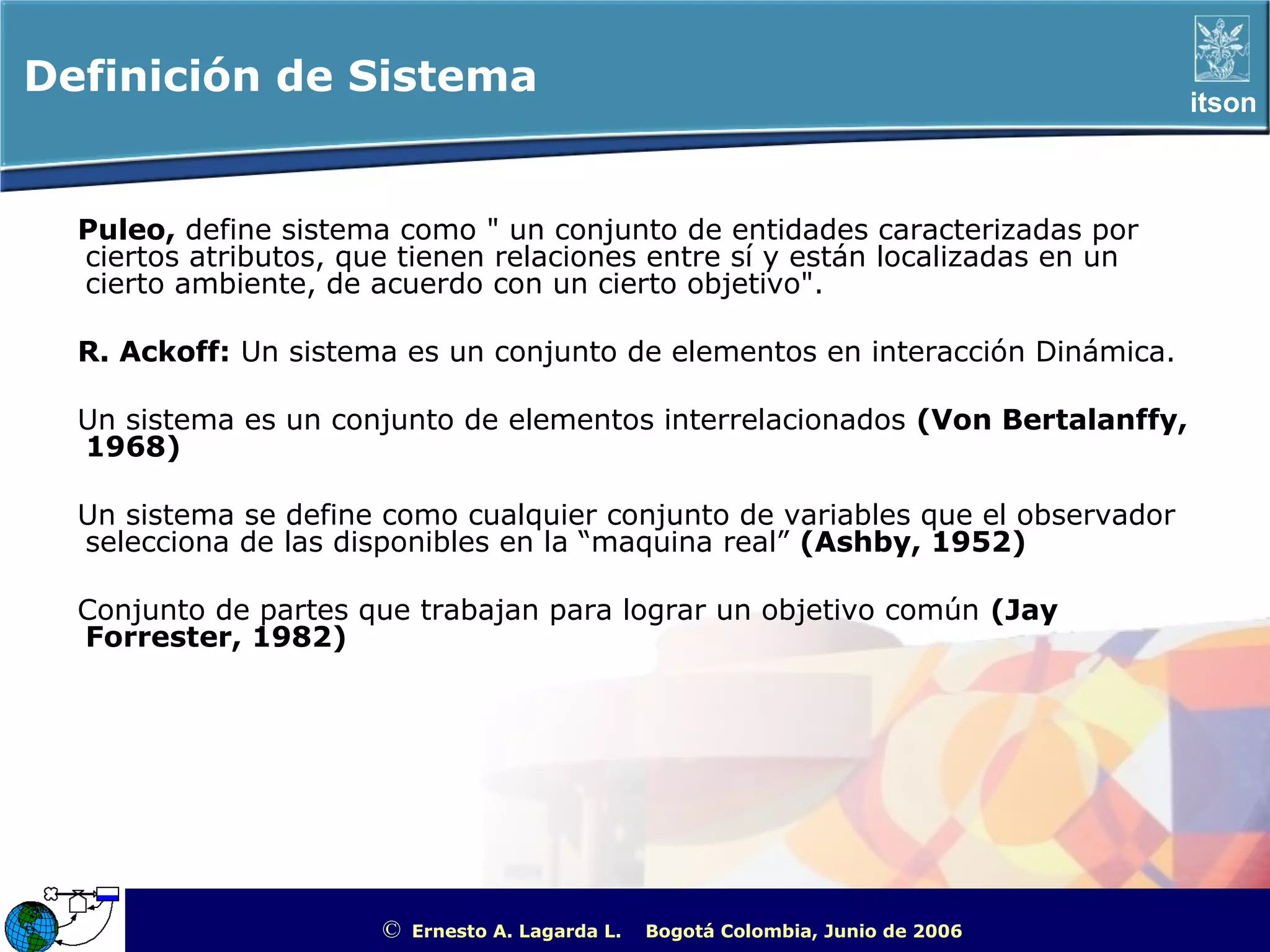

Definición de Sistema itson Puleo, define sistema como " un conjunto de entidades caracterizadas por ciertos atributos, que tienen relaciones entre sí y están localizadas en un cierto ambiente, de acuerdo con un cierto objetivo". R. Ackoff: Un sistema es un conjunto de elementos en interacción Dinámica. Un sistema es un conjunto de elementos interrelacionados (Von Bertalanffy, 1968) Un sistema se define como cualquier conjunto de variables que el observador selecciona de las disponibles en la “maquina real” (Ashby, 1952) Conjunto de partes que trabajan para lograr un objetivo común (Jay Forrester, 1982) © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
Ejemplos de tipos de sistema itson Ejemplos: 1. Sistema Educativo 2. Sistema Operativo de una computadora 3. El cuerpo humano 4. Sistema de Información 5. Sistema Macro-sociales 6. Sistema de Producción 7. Sistema de trabajo © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”

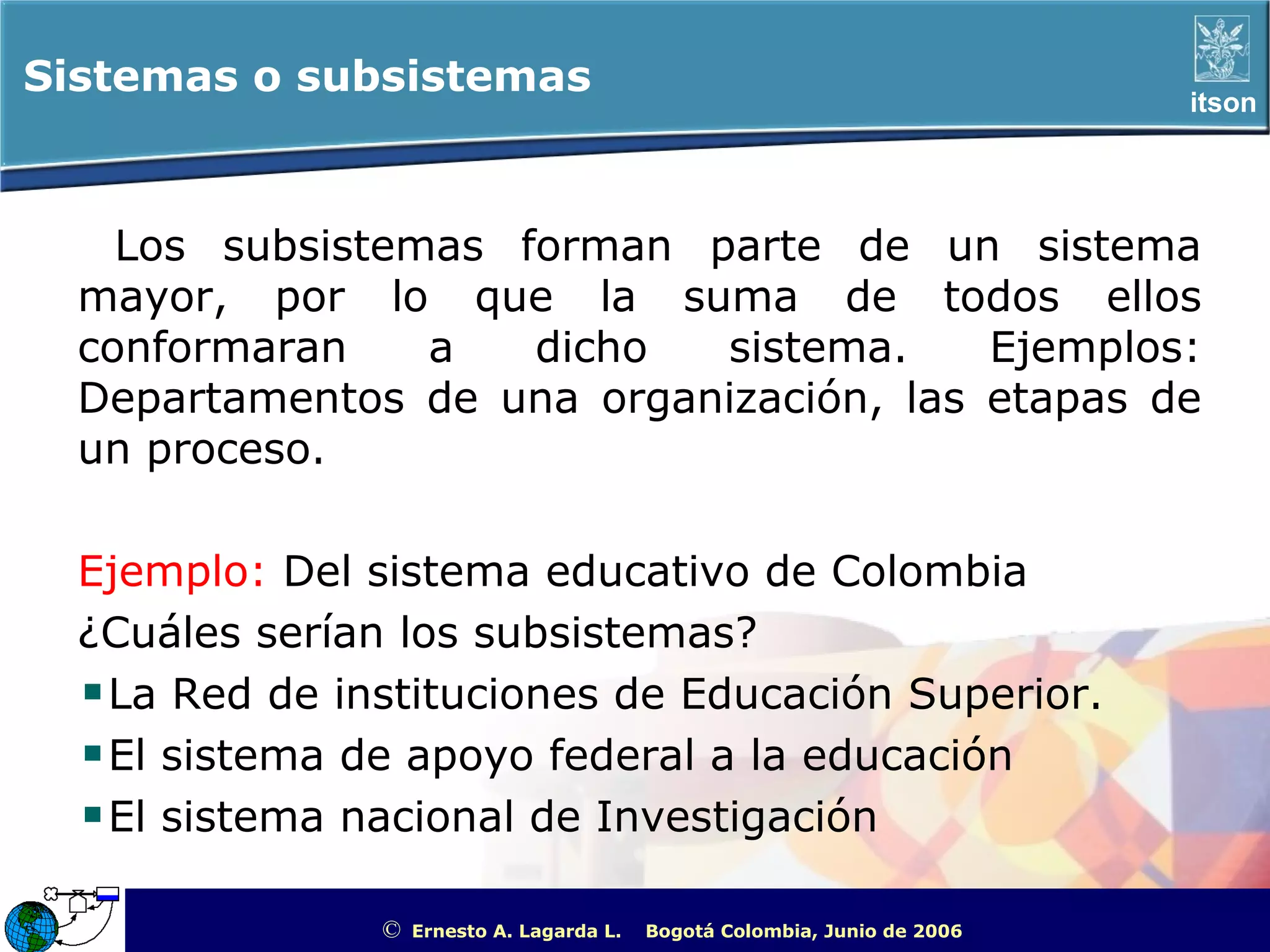

Sistemas o subsistemas itson Los subsistemas forman parte de un sistema mayor, por lo que la suma de todos ellos conformaran a dicho sistema. Ejemplos: Departamentos de una organización, las etapas de un proceso. Ejemplo: Del sistema educativo de Colombia ¿Cuáles serían los subsistemas? La Red de instituciones de Educación Superior. El sistema de apoyo federal a la educación El sistema nacional de Investigación © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”

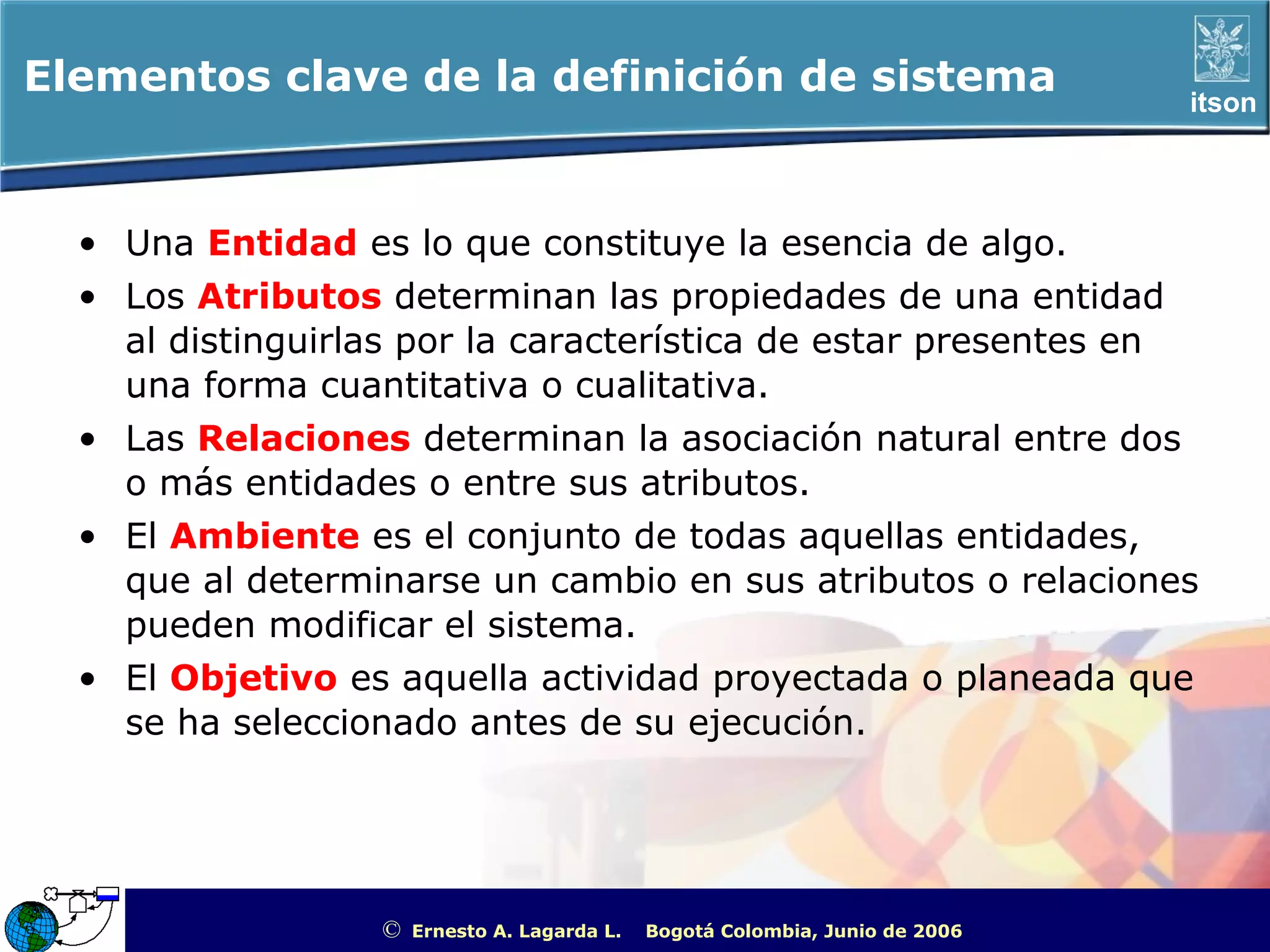

Elementos clave de la definición de sistema itson • Una Entidad es lo que constituye la esencia de algo. • Los Atributos determinan las propiedades de una entidad al distinguirlas por la característica de estar presentes en una forma cuantitativa o cualitativa. • Las Relaciones determinan la asociación natural entre dos o más entidades o entre sus atributos. • El Ambiente es el conjunto de todas aquellas entidades, que al determinarse un cambio en sus atributos o relaciones pueden modificar el sistema. • El Objetivo es aquella actividad proyectada o planeada que se ha seleccionado antes de su ejecución. © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”

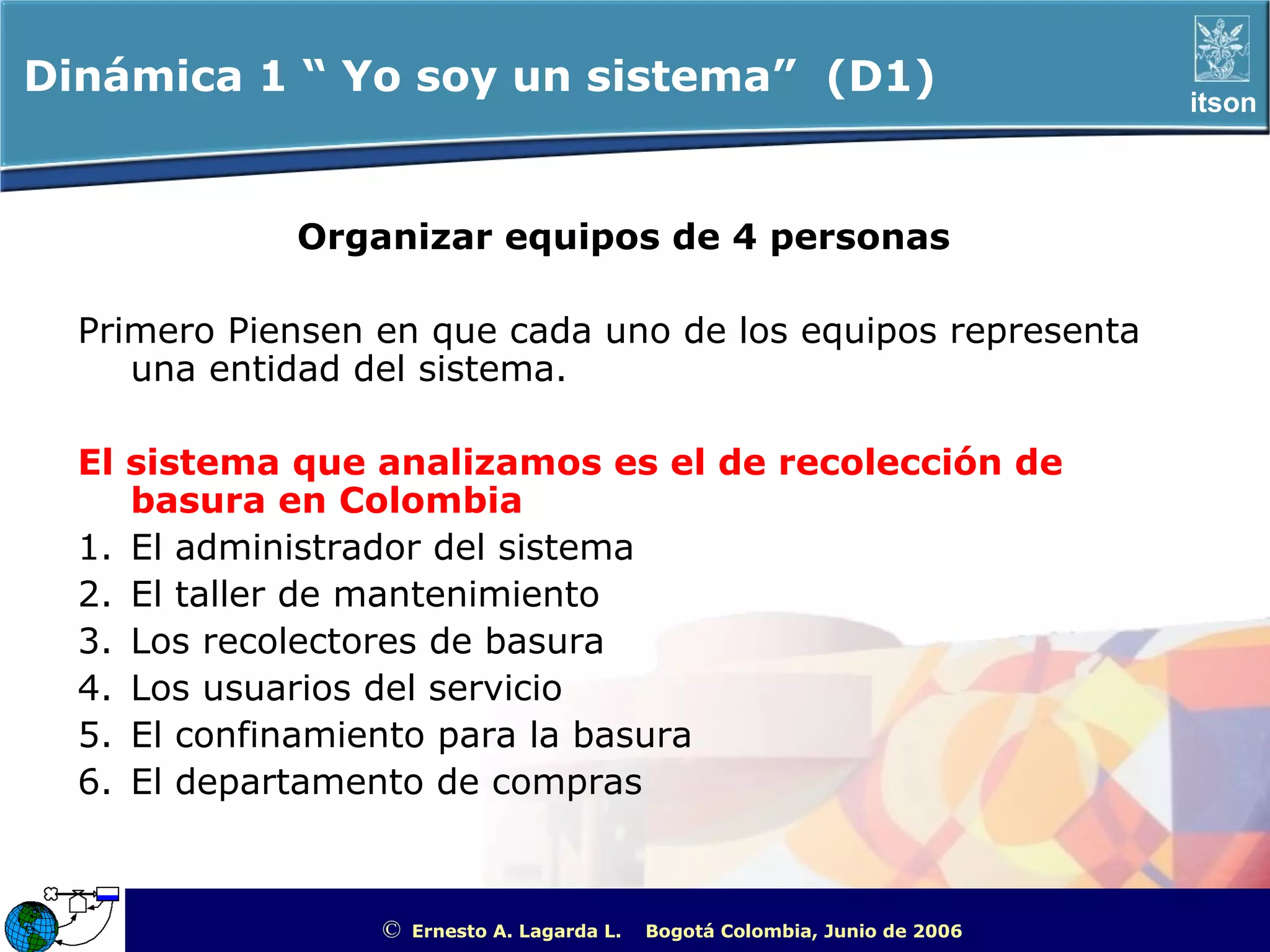

Dinámica 1 “ Yo soy un sistema” (D1) itson Organizar equipos de 4 personas Primero Piensen en que cada uno de los equipos representa una entidad del sistema. El sistema que analizamos es el de recolección de basura en Colombia 1. El administrador del sistema 2. El taller de mantenimiento 3. Los recolectores de basura 4. Los usuarios del servicio 5. El confinamiento para la basura 6. El departamento de compras © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”

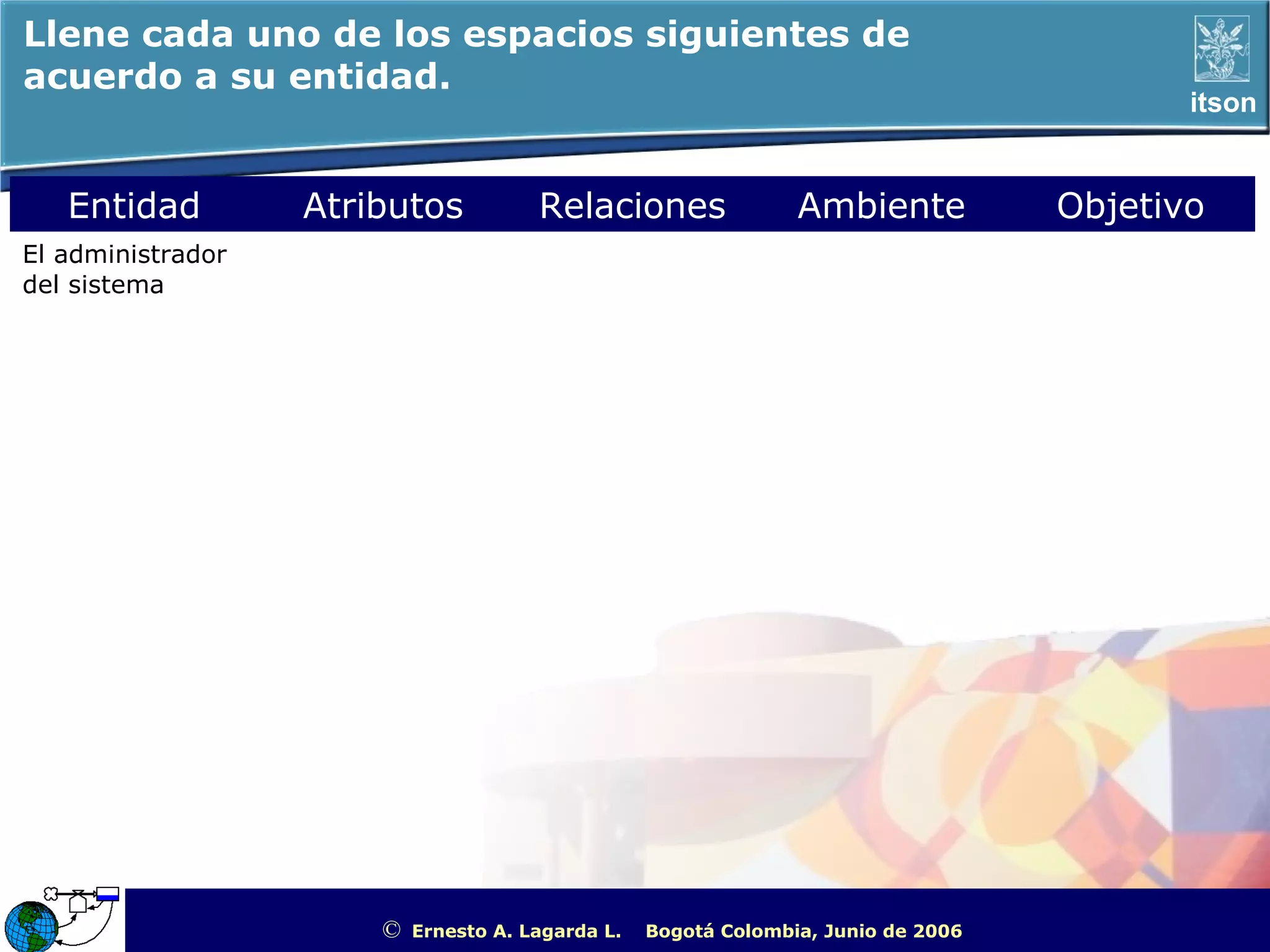

Llene cada uno de los espacios siguientes de acuerdo a su entidad. itson Entidad Atributos Relaciones Ambiente Objetivo El administrador del sistema © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”

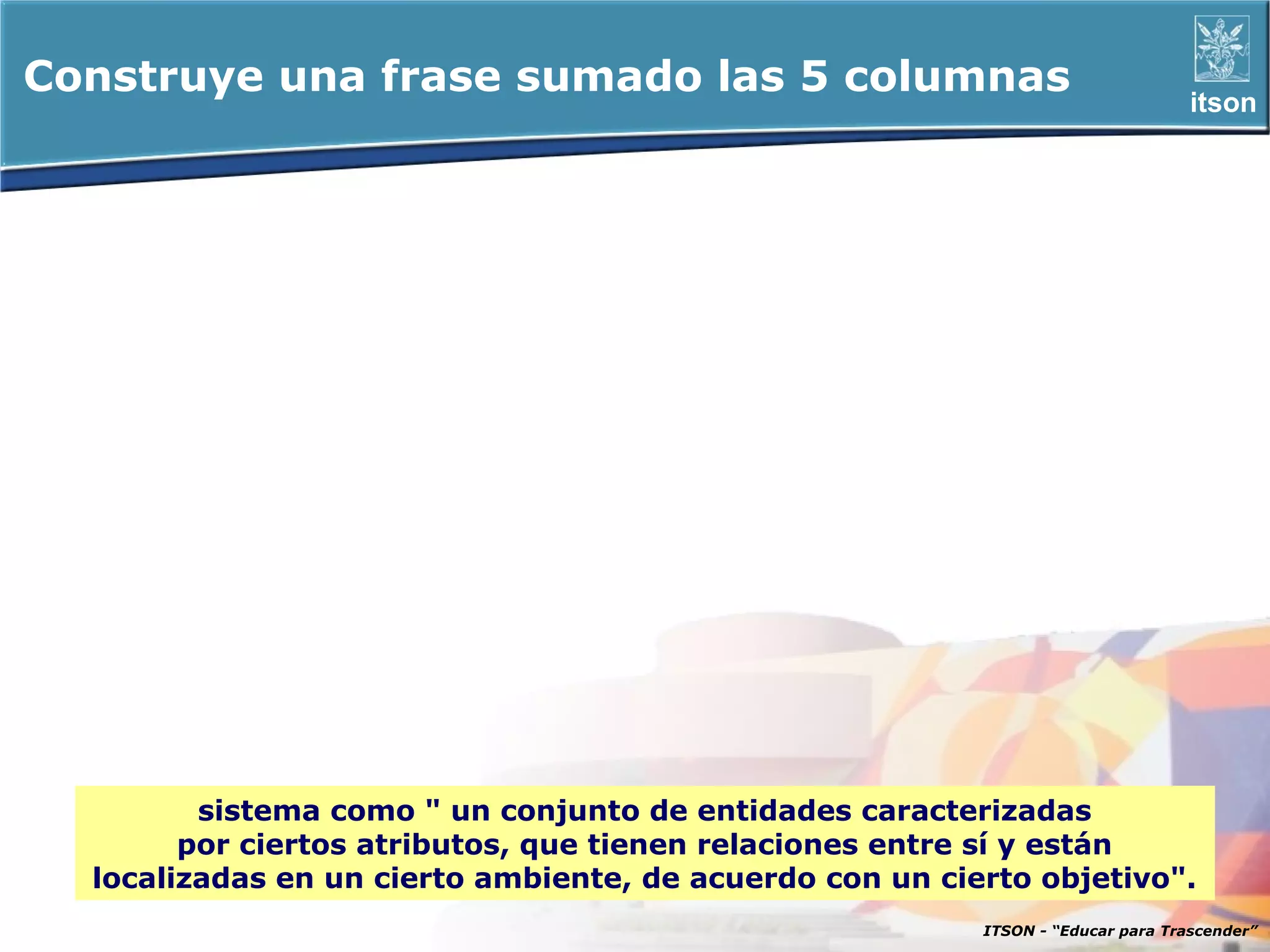

Construye una frase sumado las 5 columnas itson sistema como " un conjunto de entidades caracterizadas por ciertos atributos, que tienen relaciones entre sí y están localizadas en un cierto ambiente, de acuerdo con un cierto objetivo". ITSON - “Educar para Trascender”

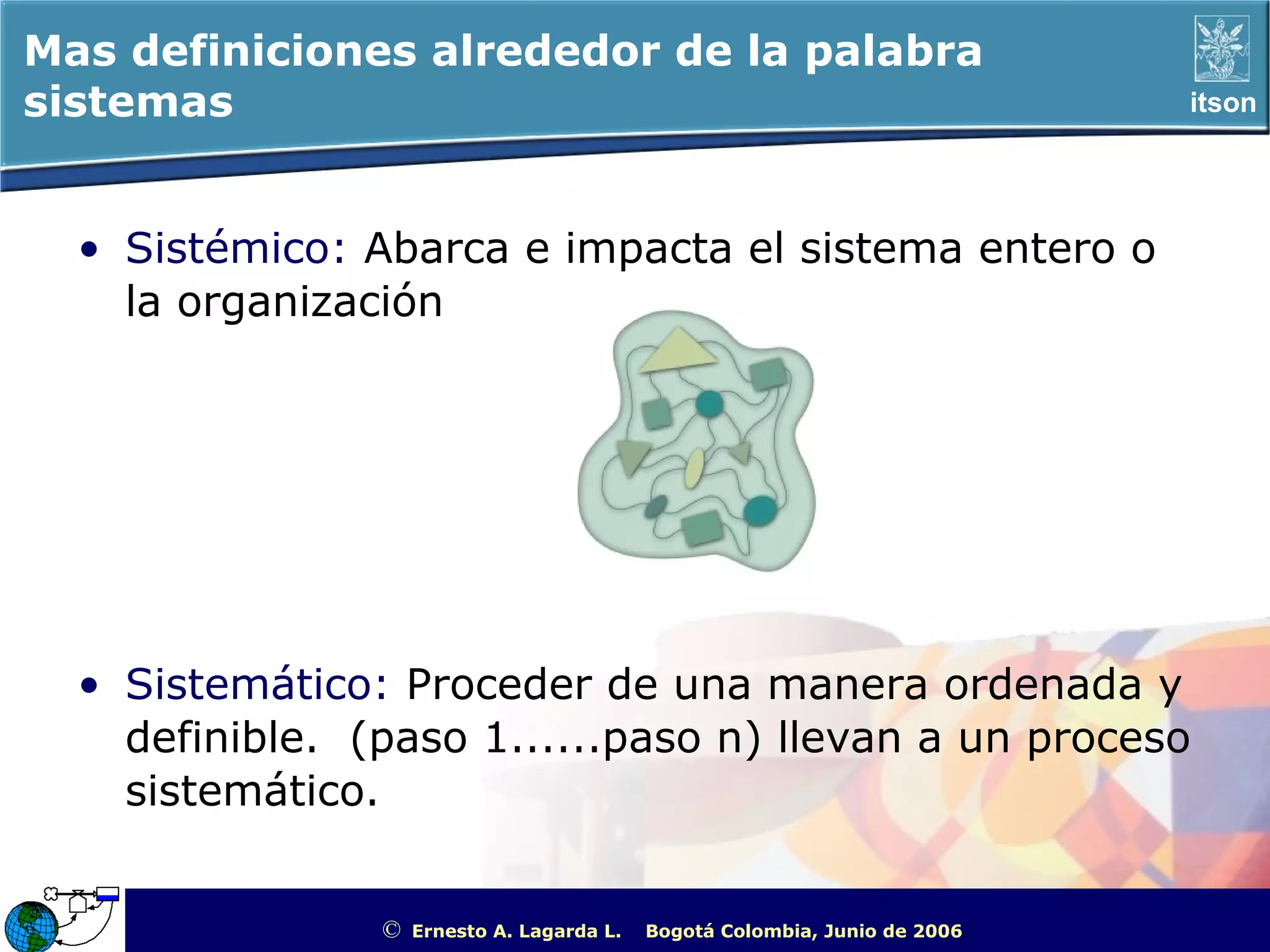

Mas definiciones alrededor de la palabra sistemas itson • Sistémico: Abarca e impacta el sistema entero o la organización • Sistemático: Proceder de una manera ordenada y definible. (paso 1......paso n) llevan a un proceso sistemático. © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”

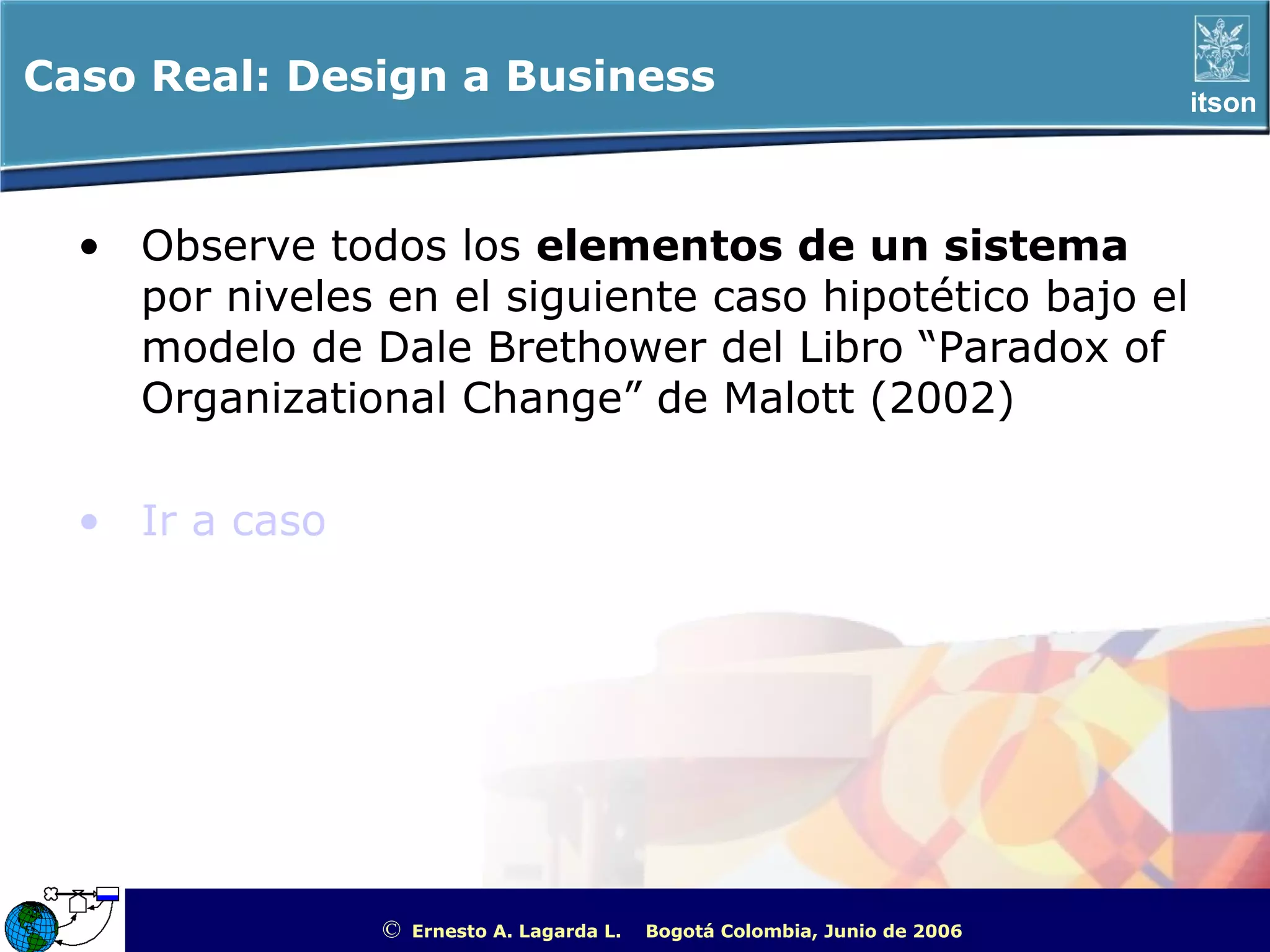

Caso Real: Design a Business itson • Observe todos los elementos de un sistema por niveles en el siguiente caso hipotético bajo el modelo de Dale Brethower del Libro “Paradox of Organizational Change” de Malott (2002) • Ir a caso © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”

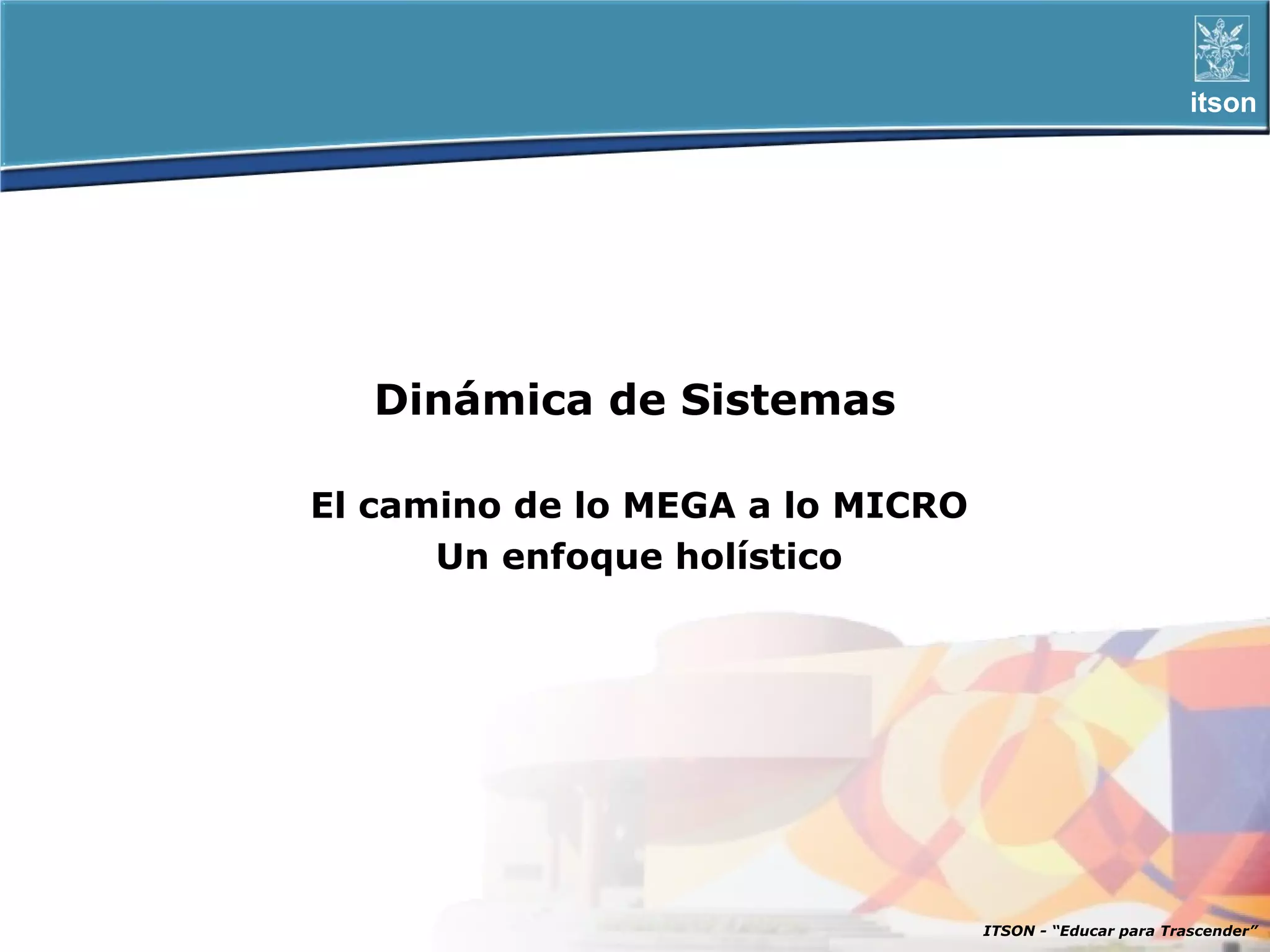

itson Dinámica de Sistemas El camino de lo MEGA a lo MICRO Un enfoque holístico ITSON - “Educar para Trascender”

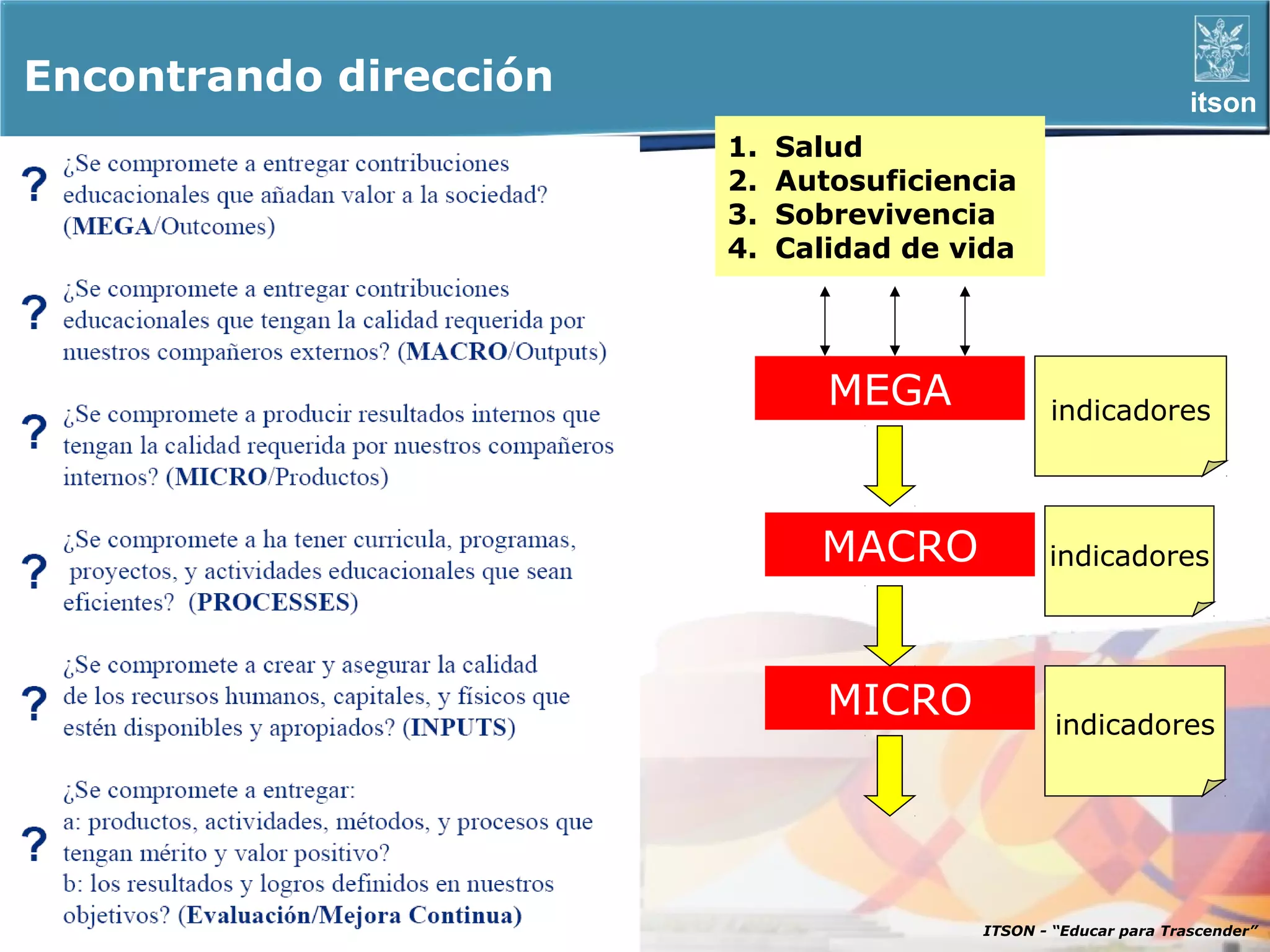

Encontrando dirección itson 1. Salud 2. Autosuficiencia 3. Sobrevivencia 4. Calidad de vida MEGA indicadores MACRO indicadores MICRO indicadores ITSON - “Educar para Trascender”

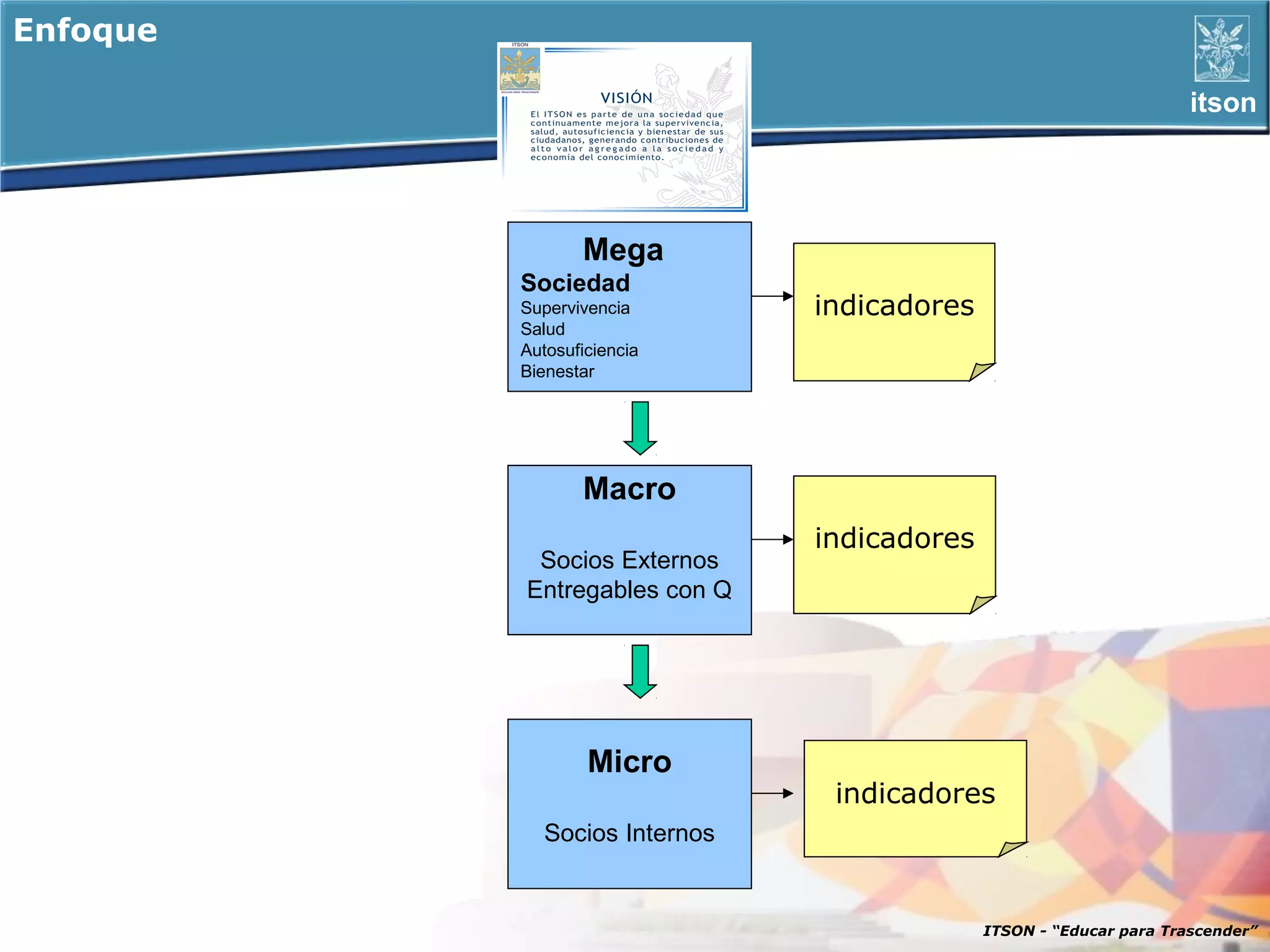

Enfoque itson Mega Sociedad Supervivencia indicadores Salud Autosuficiencia Bienestar Macro indicadores Socios Externos Entregables con Q Micro indicadores Socios Internos ITSON - “Educar para Trascender”

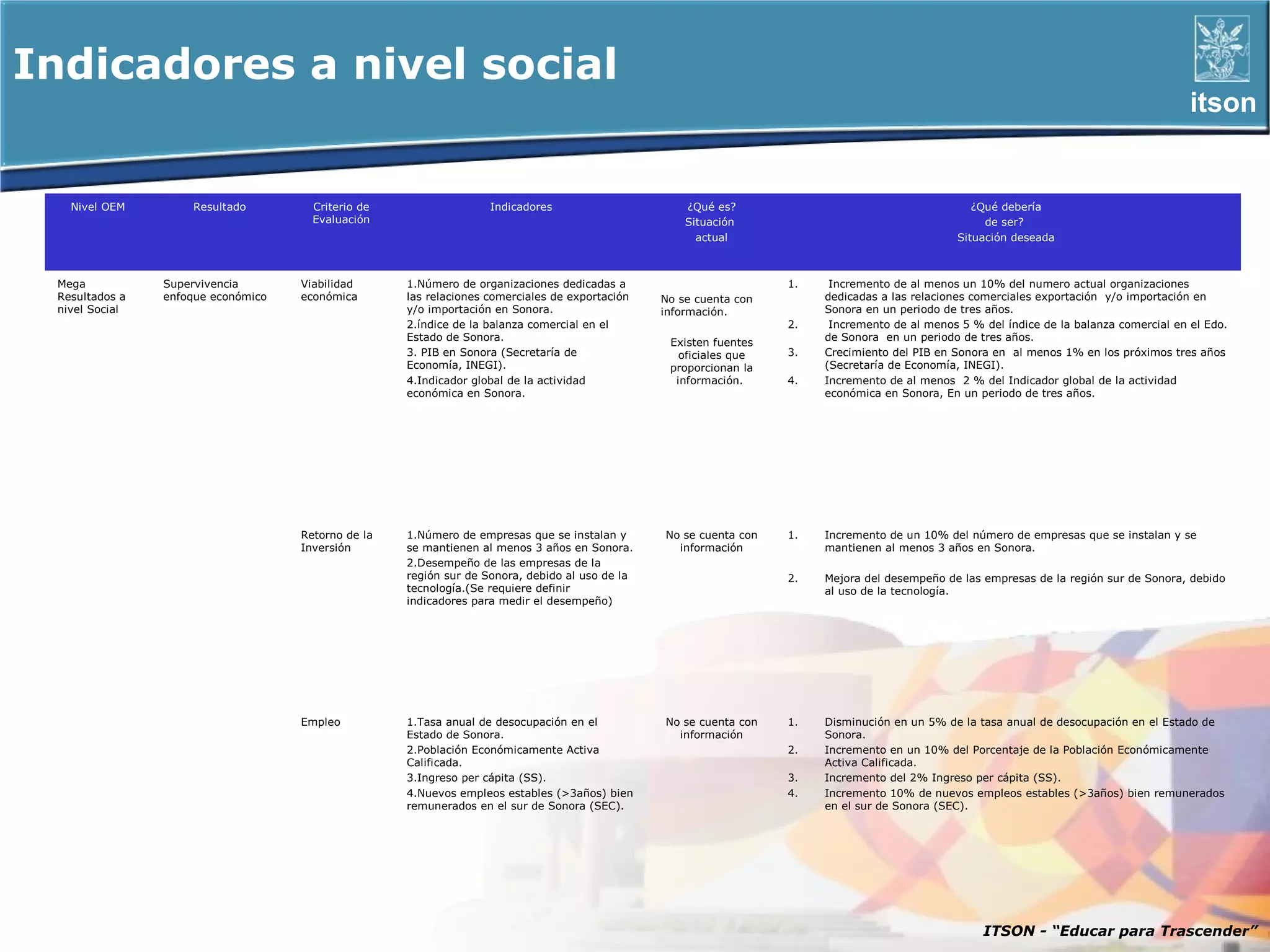

Indicadores a nivel social itson Nivel OEM Resultado Criterio de Indicadores ¿Qué es? ¿Qué debería Evaluación Situación de ser? actual Situación deseada Mega Supervivencia Viabilidad 1.Número de organizaciones dedicadas a 1. Incremento de al menos un 10% del numero actual organizaciones Resultados a enfoque económico económica las relaciones comerciales de exportación No se cuenta con dedicadas a las relaciones comerciales exportación y/o importación en nivel Social y/o importación en Sonora. información. Sonora en un periodo de tres años. 2.índice de la balanza comercial en el 2. Incremento de al menos 5 % del índice de la balanza comercial en el Edo. Estado de Sonora. Existen fuentes de Sonora en un periodo de tres años. 3. PIB en Sonora (Secretaría de oficiales que 3. Crecimiento del PIB en Sonora en al menos 1% en los próximos tres años Economía, INEGI). proporcionan la (Secretaría de Economía, INEGI). 4.Indicador global de la actividad información. 4. Incremento de al menos 2 % del Indicador global de la actividad económica en Sonora. económica en Sonora, En un periodo de tres años. Retorno de la 1.Número de empresas que se instalan y No se cuenta con 1. Incremento de un 10% del número de empresas que se instalan y se Inversión se mantienen al menos 3 años en Sonora. información mantienen al menos 3 años en Sonora. 2.Desempeño de las empresas de la región sur de Sonora, debido al uso de la 2. Mejora del desempeño de las empresas de la región sur de Sonora, debido tecnología.(Se requiere definir al uso de la tecnología. indicadores para medir el desempeño) Empleo 1.Tasa anual de desocupación en el No se cuenta con 1. Disminución en un 5% de la tasa anual de desocupación en el Estado de Estado de Sonora. información Sonora. 2.Población Económicamente Activa 2. Incremento en un 10% del Porcentaje de la Población Económicamente Calificada. Activa Calificada. 3.Ingreso per cápita (SS). 3. Incremento del 2% Ingreso per cápita (SS). 4.Nuevos empleos estables (>3años) bien 4. Incremento 10% de nuevos empleos estables (>3años) bien remunerados remunerados en el sur de Sonora (SEC). en el sur de Sonora (SEC). ITSON - “Educar para Trascender”

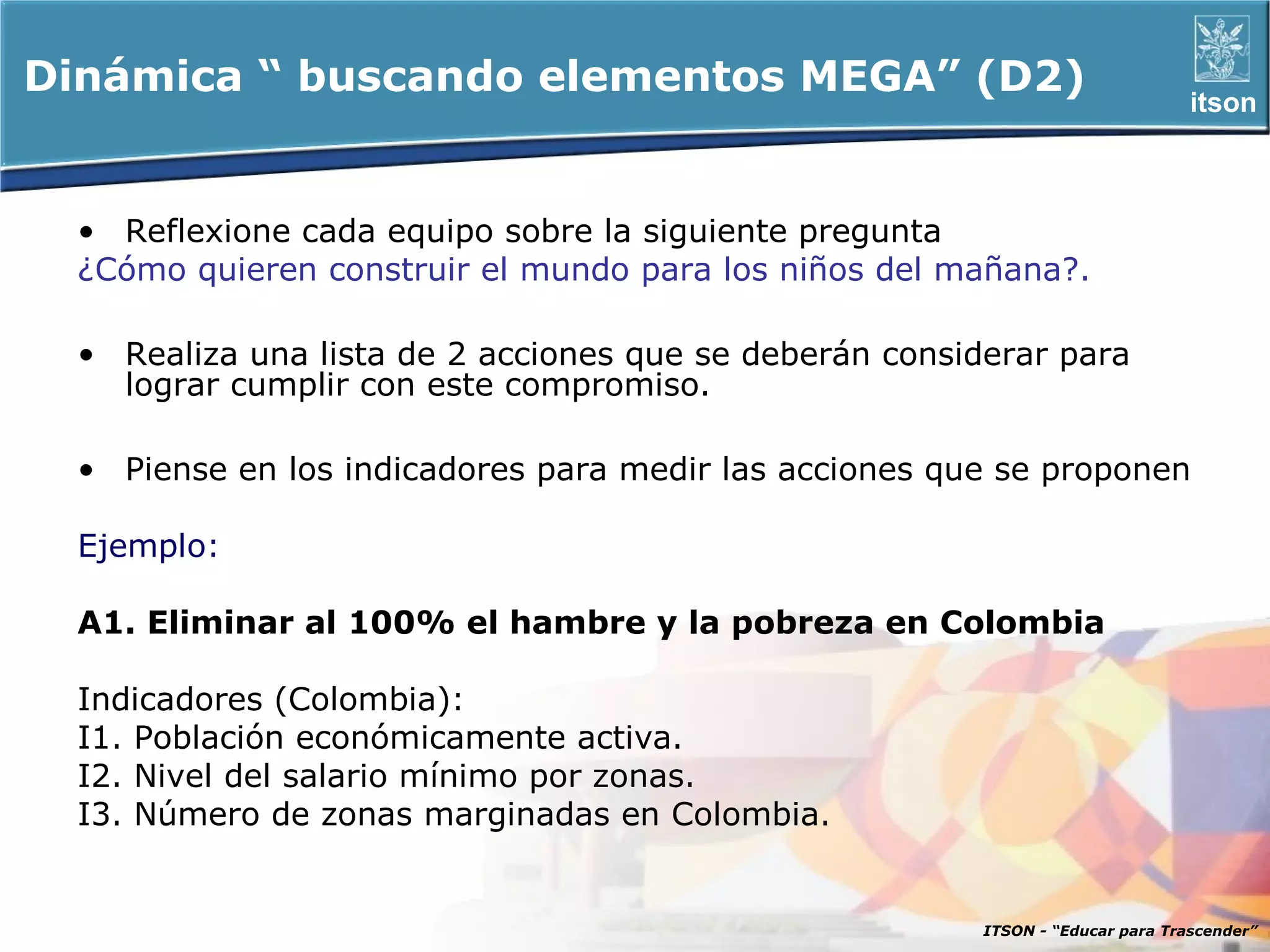

Dinámica “ buscando elementos MEGA” (D2) itson • Reflexione cada equipo sobre la siguiente pregunta ¿Cómo quieren construir el mundo para los niños del mañana?. • Realiza una lista de 2 acciones que se deberán considerar para lograr cumplir con este compromiso. • Piense en los indicadores para medir las acciones que se proponen Ejemplo: A1. Eliminar al 100% el hambre y la pobreza en Colombia Indicadores (Colombia): I1. Población económicamente activa. I2. Nivel del salario mínimo por zonas. I3. Número de zonas marginadas en Colombia. ITSON - “Educar para Trascender”

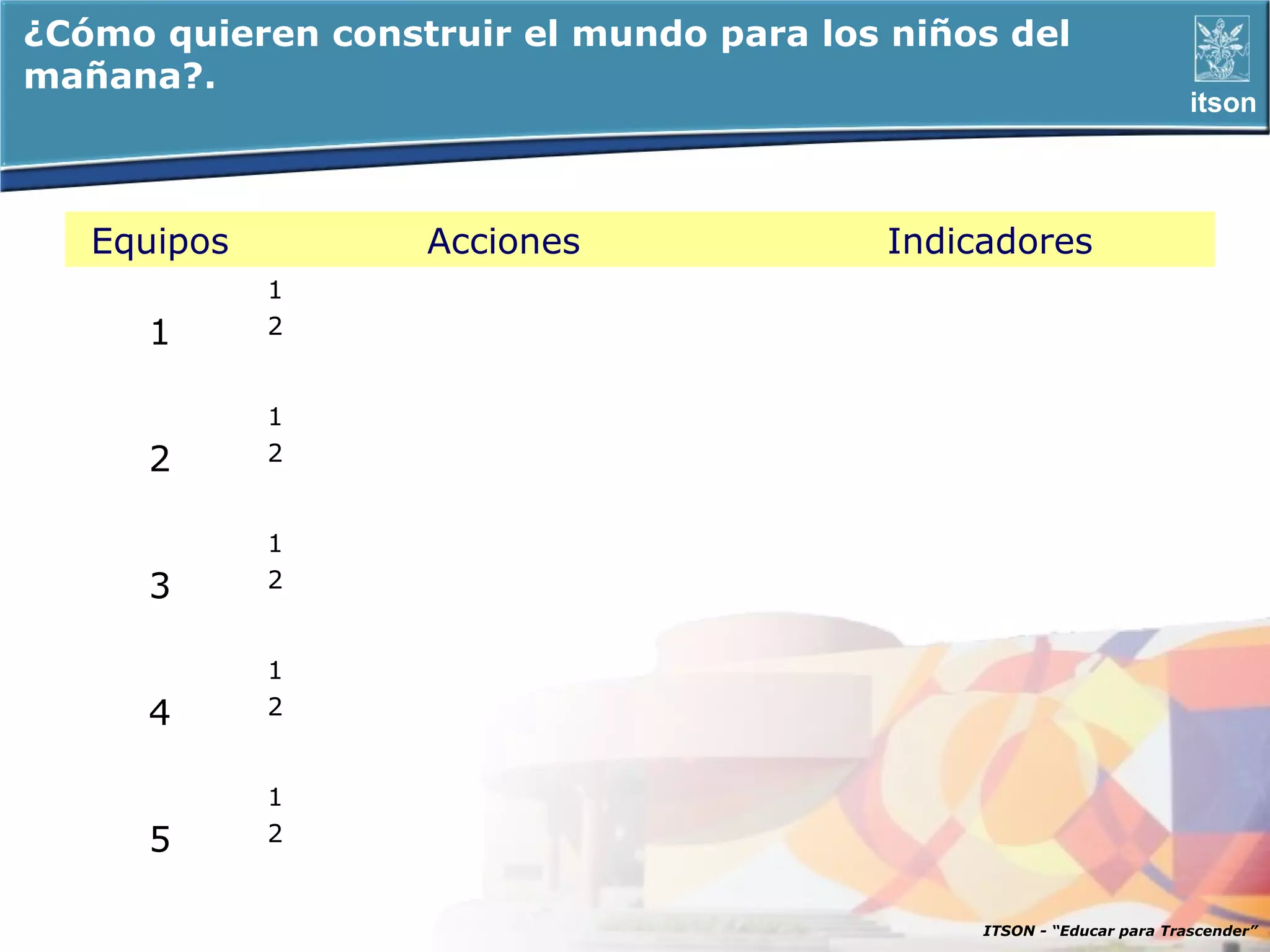

¿Cómo quieren construir el mundo para los niños del mañana?. itson Equipos Acciones Indicadores 1 1 2 1 2 2 1 3 2 1 4 2 1 5 2 ITSON - “Educar para Trascender”

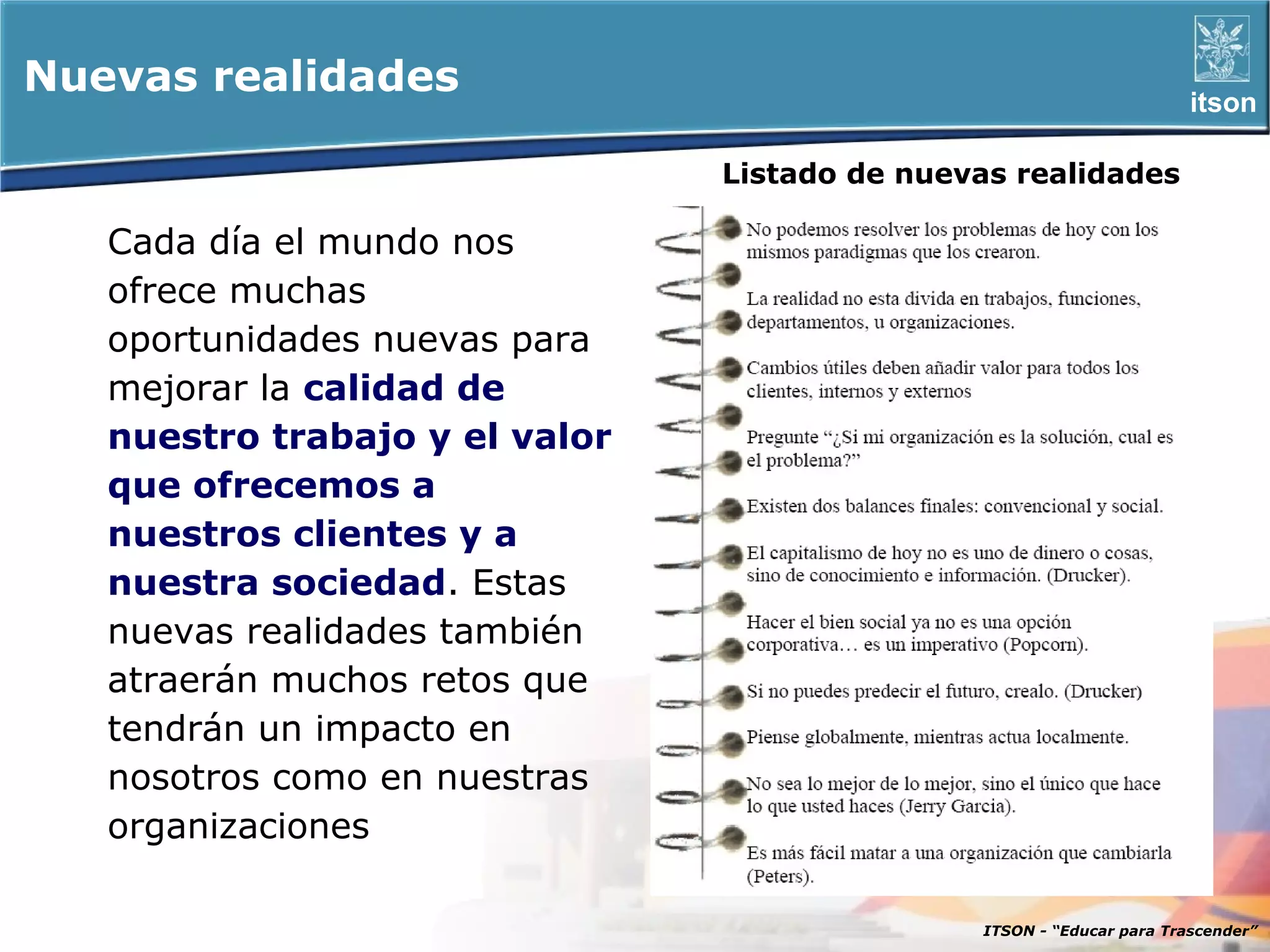

Nuevas realidades itson Listado de nuevas realidades Cada día el mundo nos ofrece muchas oportunidades nuevas para mejorar la calidad de nuestro trabajo y el valor que ofrecemos a nuestros clientes y a nuestra sociedad. Estas nuevas realidades también atraerán muchos retos que tendrán un impacto en nosotros como en nuestras organizaciones ITSON - “Educar para Trascender”

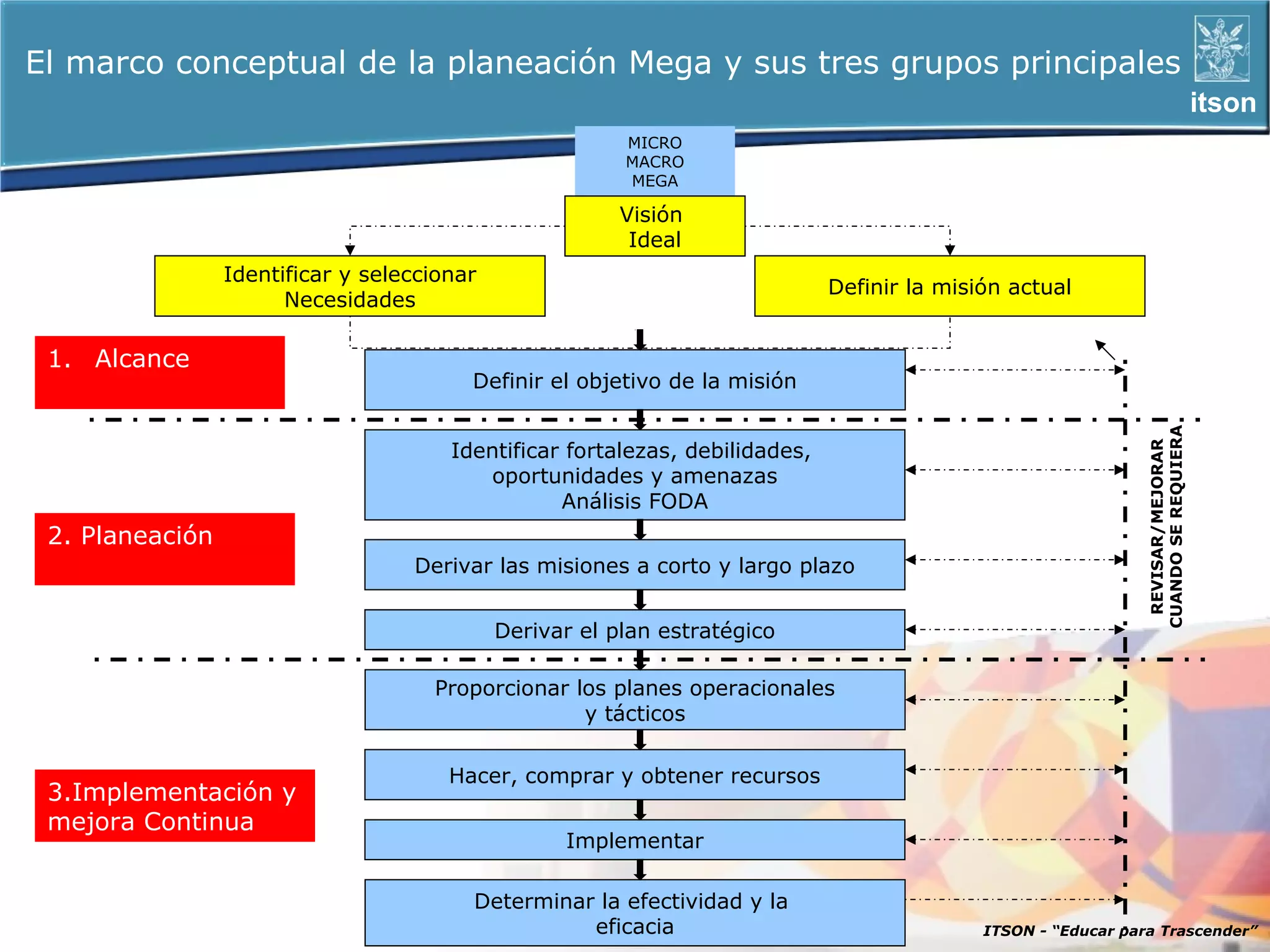

El marco conceptual de la planeación Mega y sus tres grupos principales itson MICRO MACRO MEGA Visión Ideal Identificar y seleccionar Definir la misión actual Necesidades 1. Alcance Definir el objetivo de la misión CUANDO SE REQUIERA Identificar fortalezas, debilidades, REVISAR/MEJORAR oportunidades y amenazas Análisis FODA 2. Planeación Derivar las misiones a corto y largo plazo Derivar el plan estratégico Proporcionar los planes operacionales y tácticos Hacer, comprar y obtener recursos 3.Implementación y mejora Continua Implementar Determinar la efectividad y la eficacia ITSON - “Educar para Trascender”

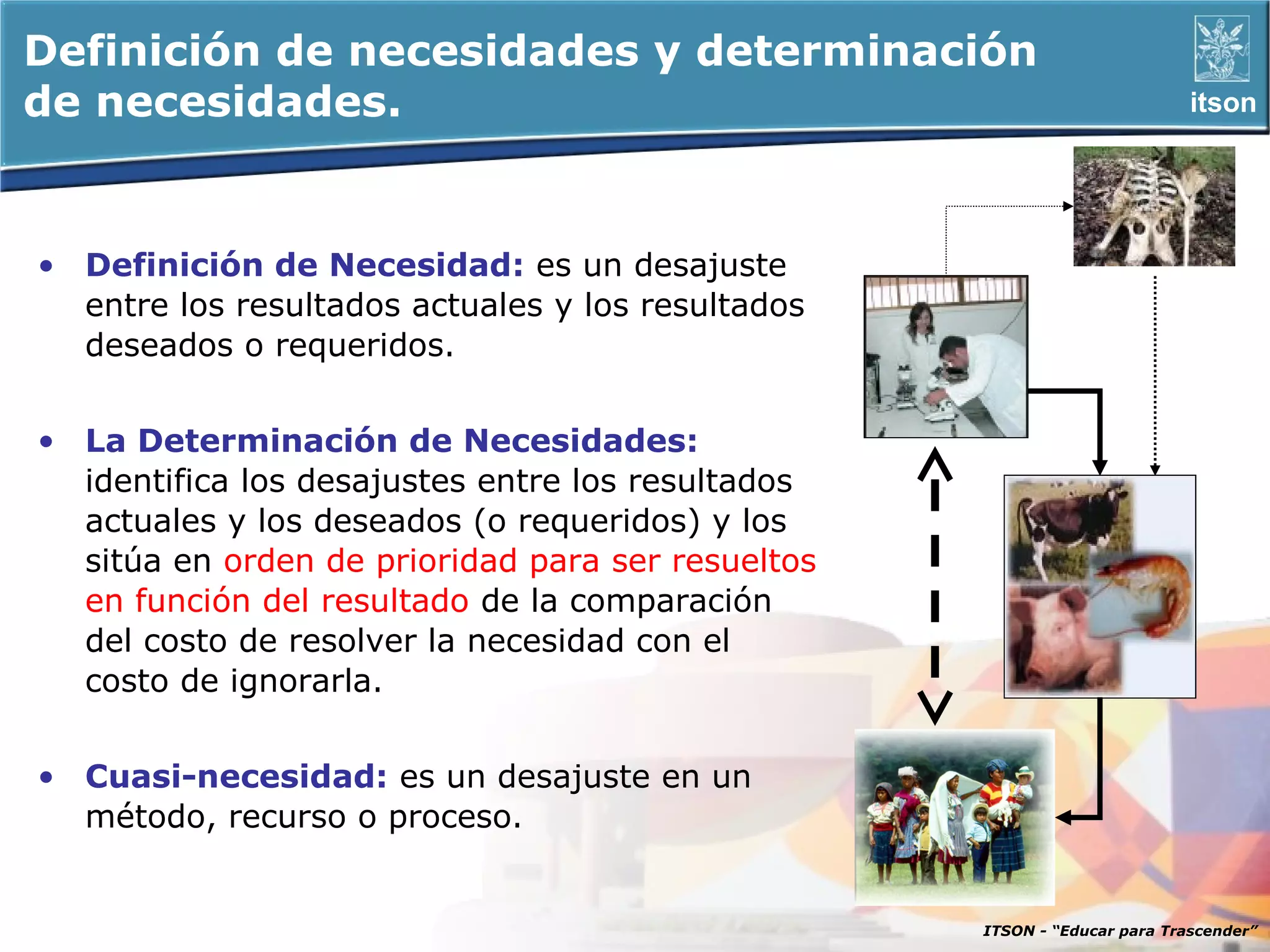

Definición de necesidades y determinación de necesidades. itson • Definición de Necesidad: es un desajuste entre los resultados actuales y los resultados deseados o requeridos. • La Determinación de Necesidades: identifica los desajustes entre los resultados actuales y los deseados (o requeridos) y los sitúa en orden de prioridad para ser resueltos en función del resultado de la comparación del costo de resolver la necesidad con el costo de ignorarla. • Cuasi-necesidad: es un desajuste en un método, recurso o proceso. ITSON - “Educar para Trascender”

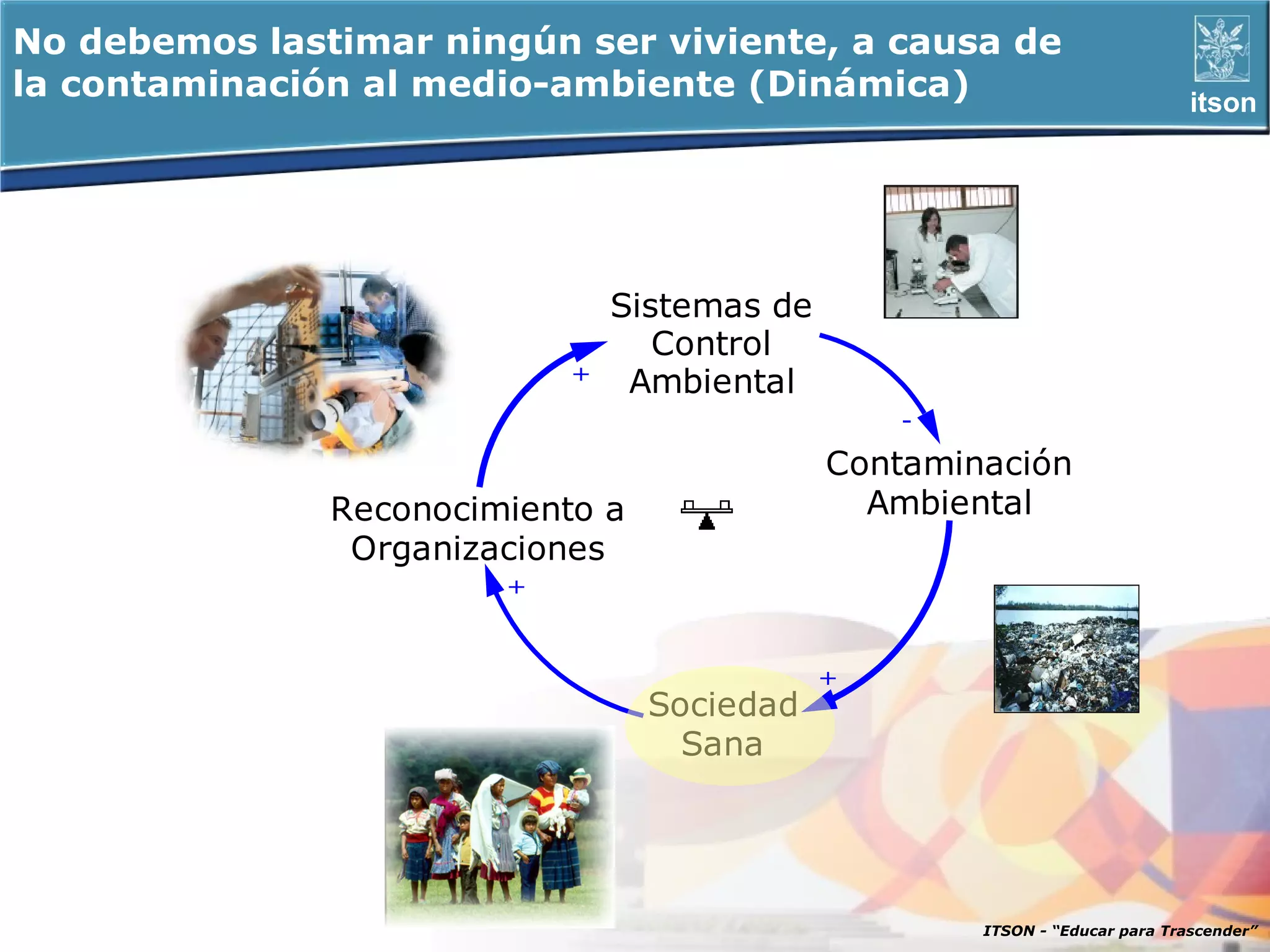

No debemos lastimar ningún ser viviente, a causa de la contaminación al medio-ambiente (Dinámica) itson Sistemas de Control + Ambiental - Contaminación Reconocimiento a Ambiental Organizaciones + + Sociedad Sana ITSON - “Educar para Trascender”

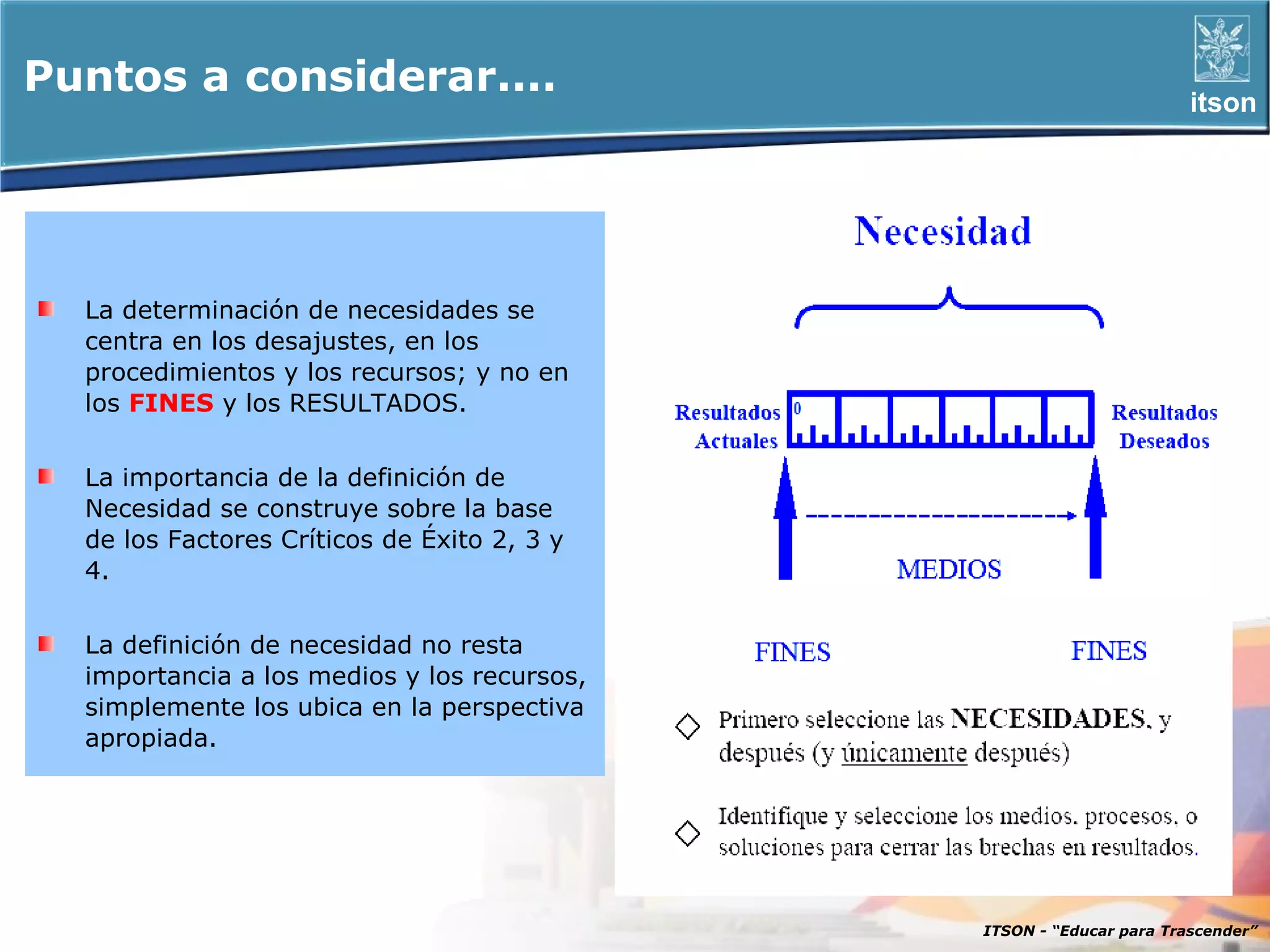

Puntos a considerar.... itson La determinación de necesidades se centra en los desajustes, en los procedimientos y los recursos; y no en los FINES y los RESULTADOS. La importancia de la definición de Necesidad se construye sobre la base de los Factores Críticos de Éxito 2, 3 y 4. La definición de necesidad no resta importancia a los medios y los recursos, simplemente los ubica en la perspectiva apropiada. ITSON - “Educar para Trascender”

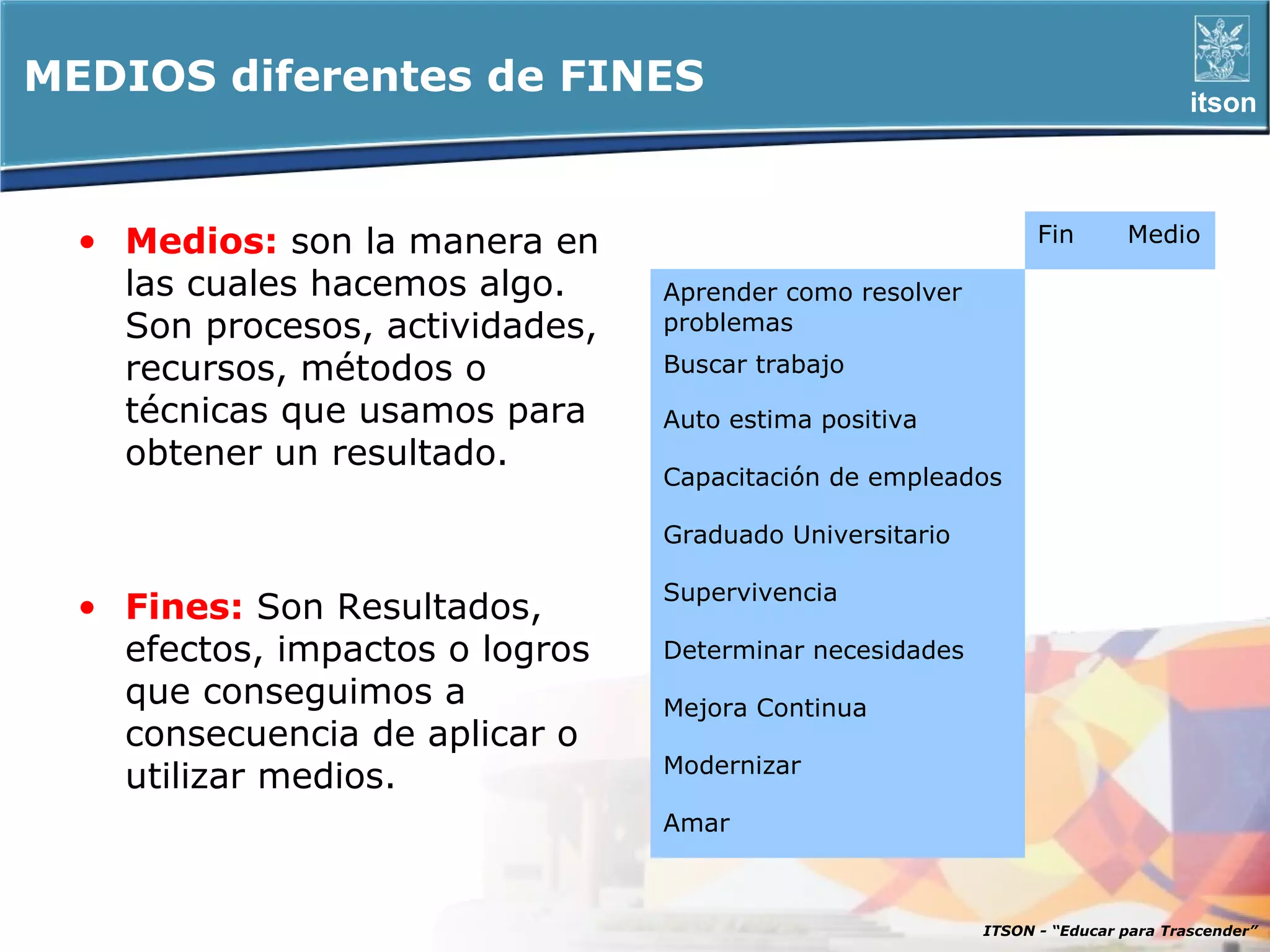

MEDIOS diferentes de FINES itson • Medios: son la manera en Fin Medio las cuales hacemos algo. Aprender como resolver Son procesos, actividades, problemas recursos, métodos o Buscar trabajo técnicas que usamos para Auto estima positiva obtener un resultado. Capacitación de empleados Graduado Universitario Supervivencia • Fines: Son Resultados, efectos, impactos o logros Determinar necesidades que conseguimos a Mejora Continua consecuencia de aplicar o Modernizar utilizar medios. Amar ITSON - “Educar para Trascender”

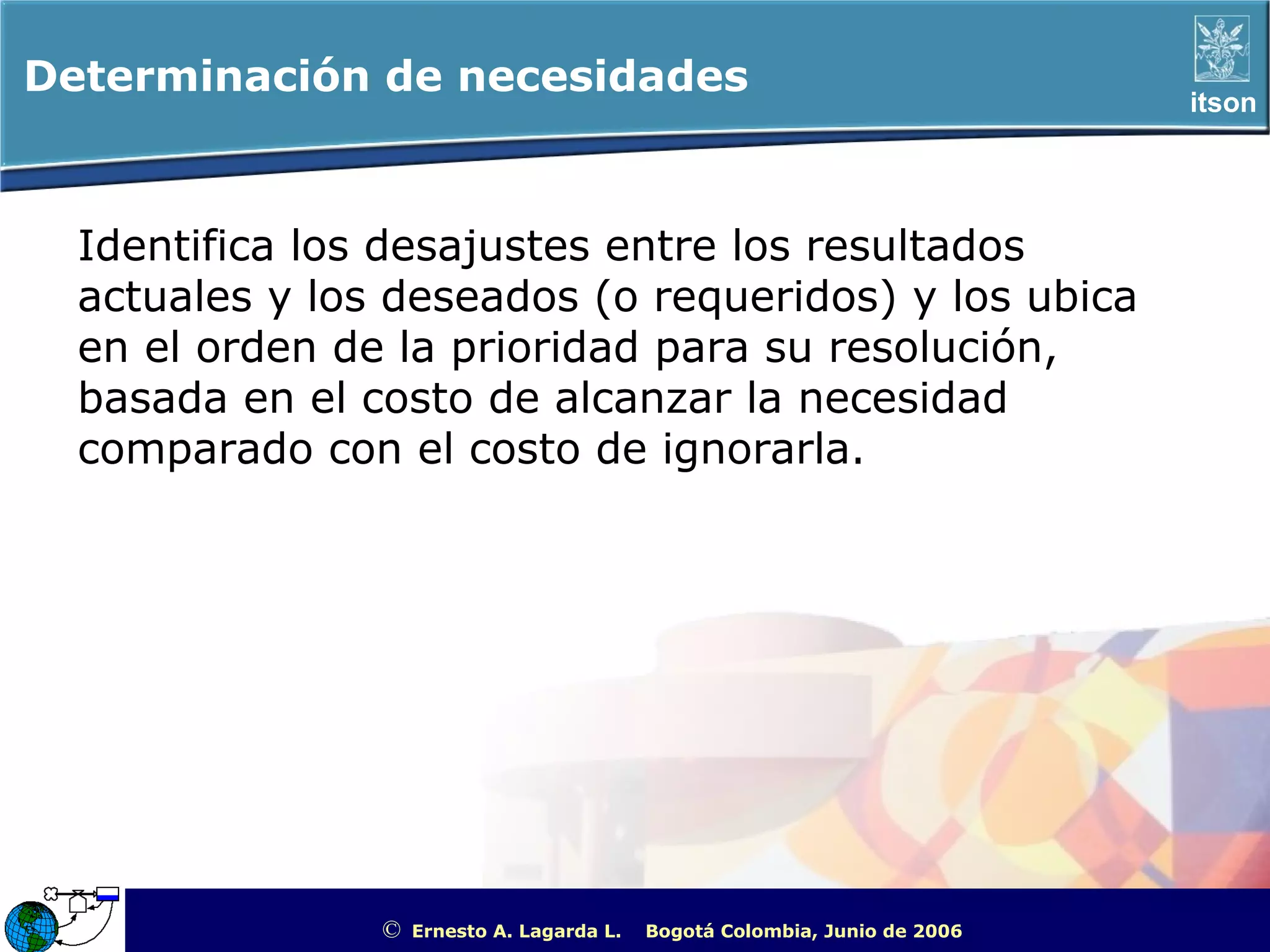

Determinación de necesidades itson Identifica los desajustes entre los resultados actuales y los deseados (o requeridos) y los ubica en el orden de la prioridad para su resolución, basada en el costo de alcanzar la necesidad comparado con el costo de ignorarla. © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”

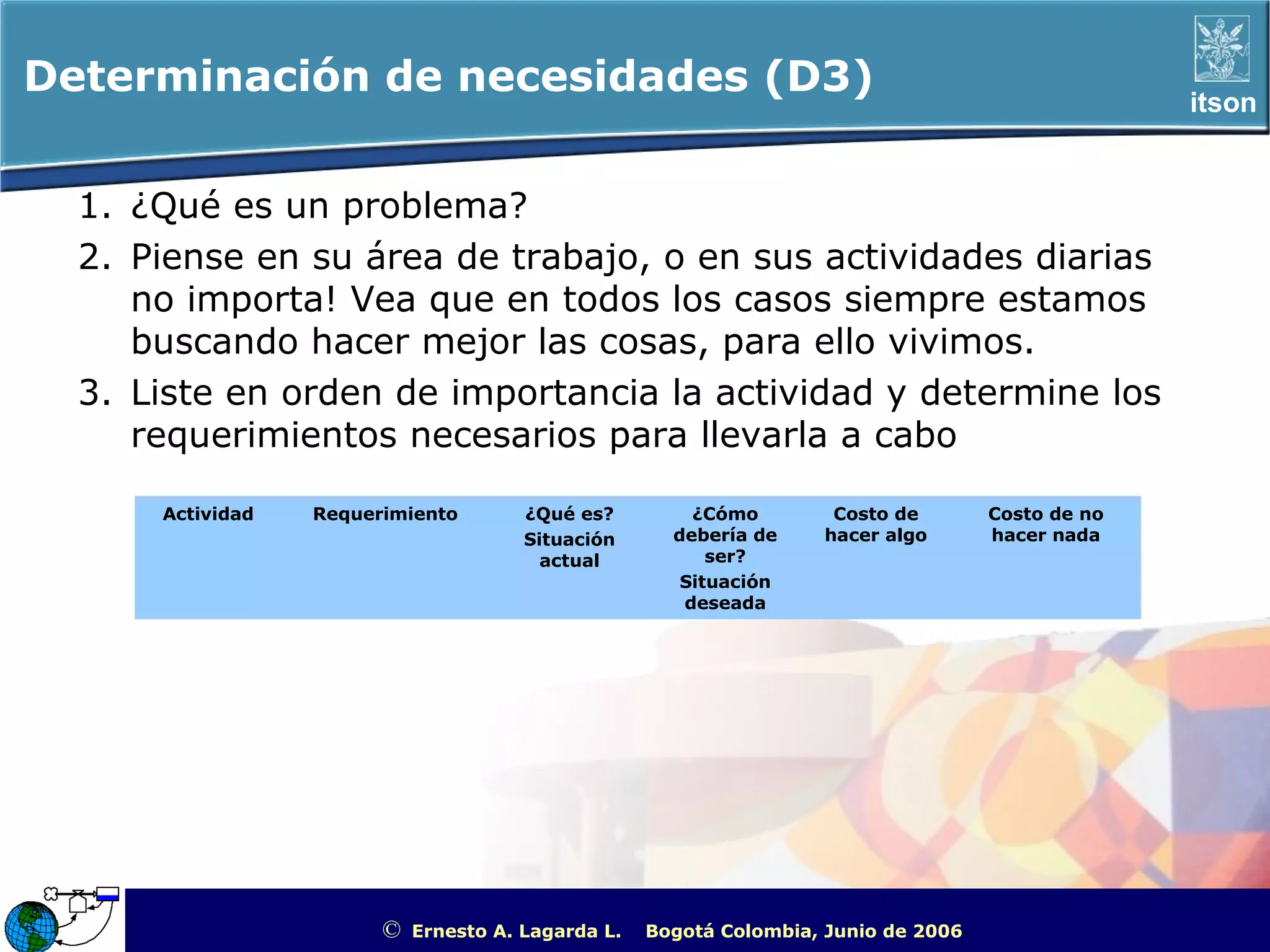

Determinación de necesidades (D3) itson 1. ¿Qué es un problema? 2. Piense en su área de trabajo, o en sus actividades diarias no importa! Vea que en todos los casos siempre estamos buscando hacer mejor las cosas, para ello vivimos. 3. Liste en orden de importancia la actividad y determine los requerimientos necesarios para llevarla a cabo Actividad Requerimiento ¿Qué es? ¿Cómo Costo de Costo de no Situación debería de hacer algo hacer nada actual ser? Situación deseada © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”

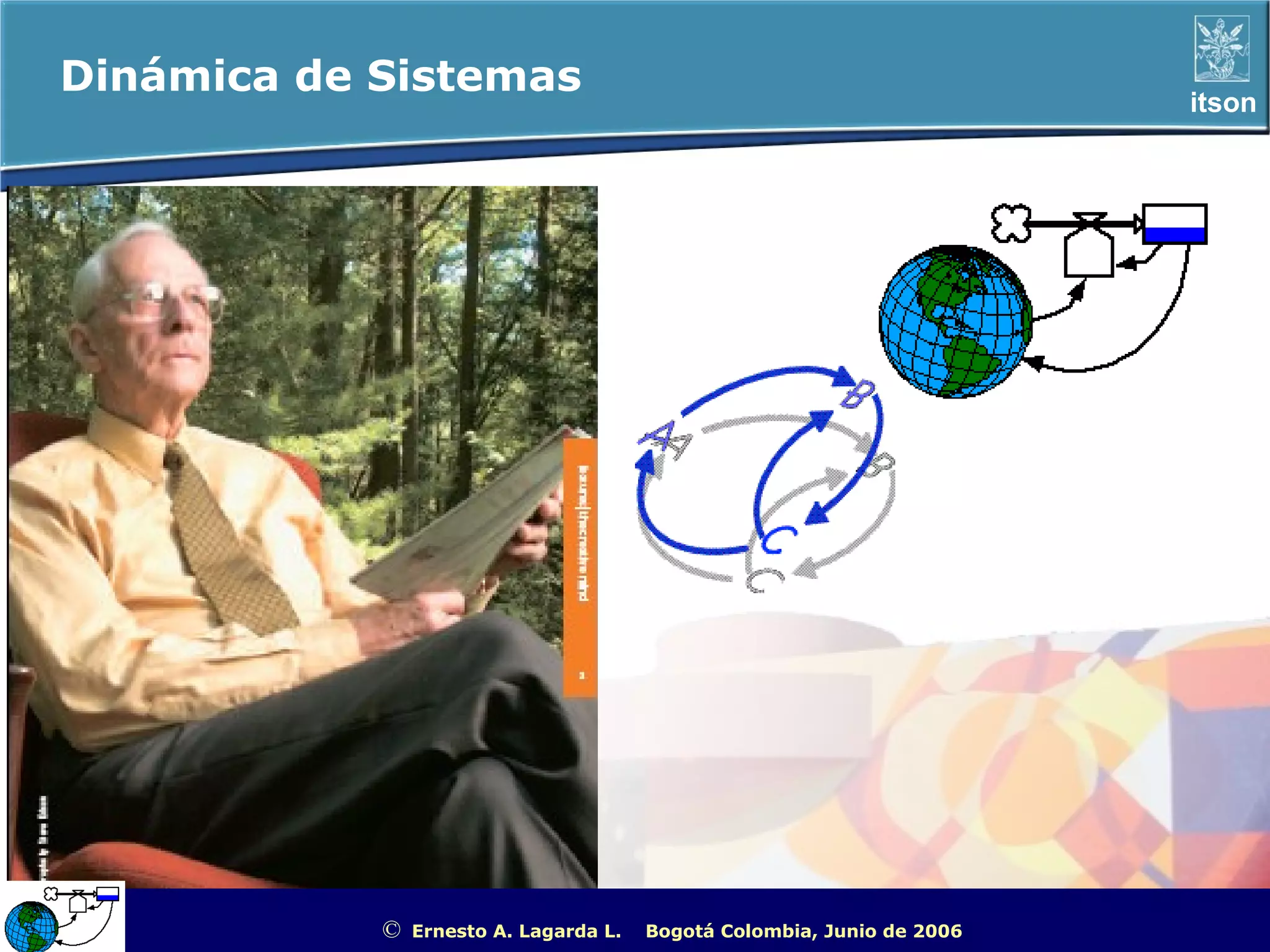

Dinámica de Sistemas itson © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”

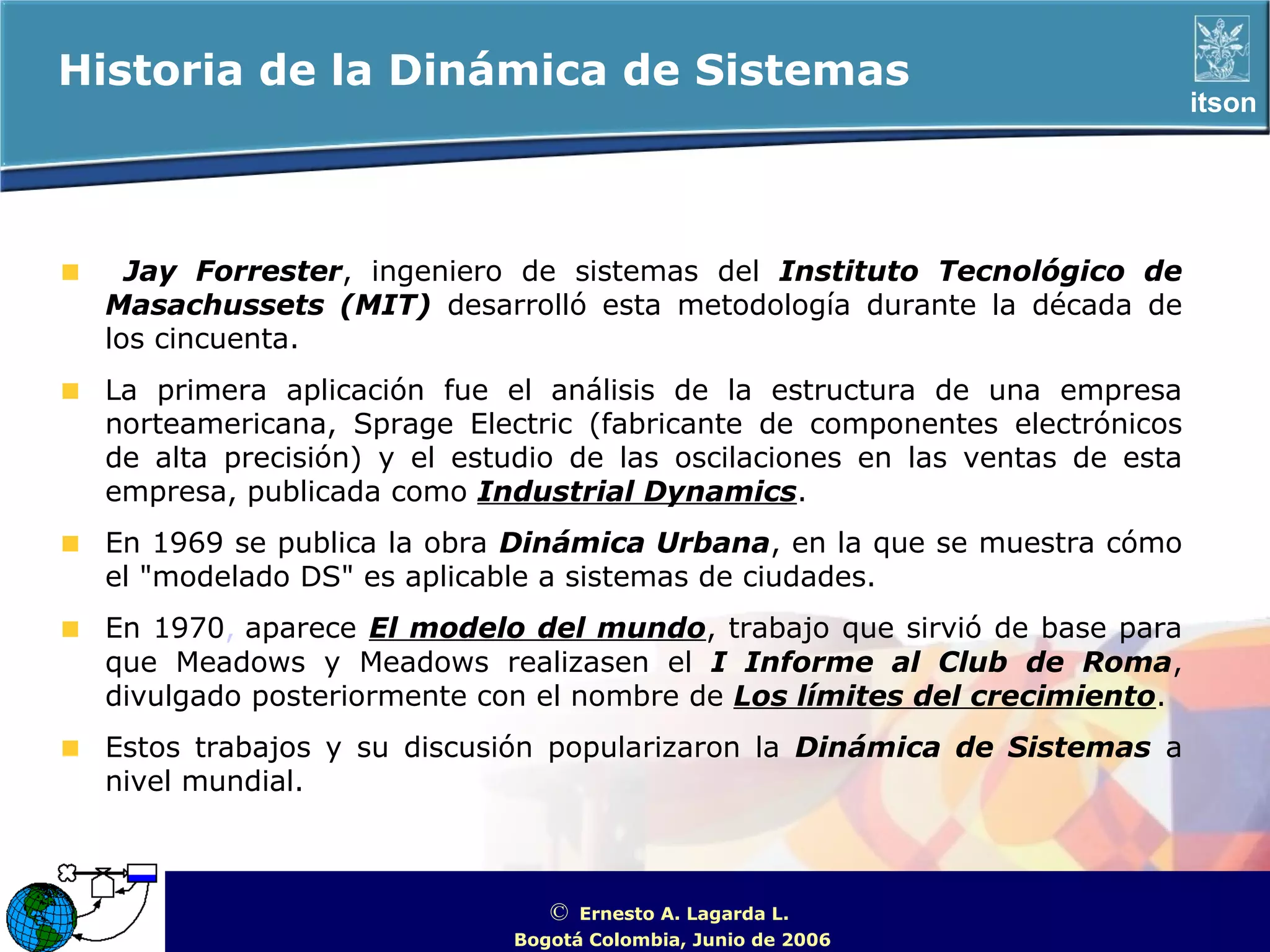

Historia de la Dinámica de Sistemas itson Jay Forrester, ingeniero de sistemas del Instituto Tecnológico de Masachussets (MIT) desarrolló esta metodología durante la década de los cincuenta. La primera aplicación fue el análisis de la estructura de una empresa norteamericana, Sprage Electric (fabricante de componentes electrónicos de alta precisión) y el estudio de las oscilaciones en las ventas de esta empresa, publicada como Industrial Dynamics. En 1969 se publica la obra Dinámica Urbana, en la que se muestra cómo el "modelado DS" es aplicable a sistemas de ciudades. En 1970, aparece El modelo del mundo, trabajo que sirvió de base para que Meadows y Meadows realizasen el I Informe al Club de Roma, divulgado posteriormente con el nombre de Los límites del crecimiento. Estos trabajos y su discusión popularizaron la Dinámica de Sistemas a nivel mundial. © Ernesto A. Lagarda L. ITSON - “Educar para Trascender” Bogotá Colombia, Junio de 2006

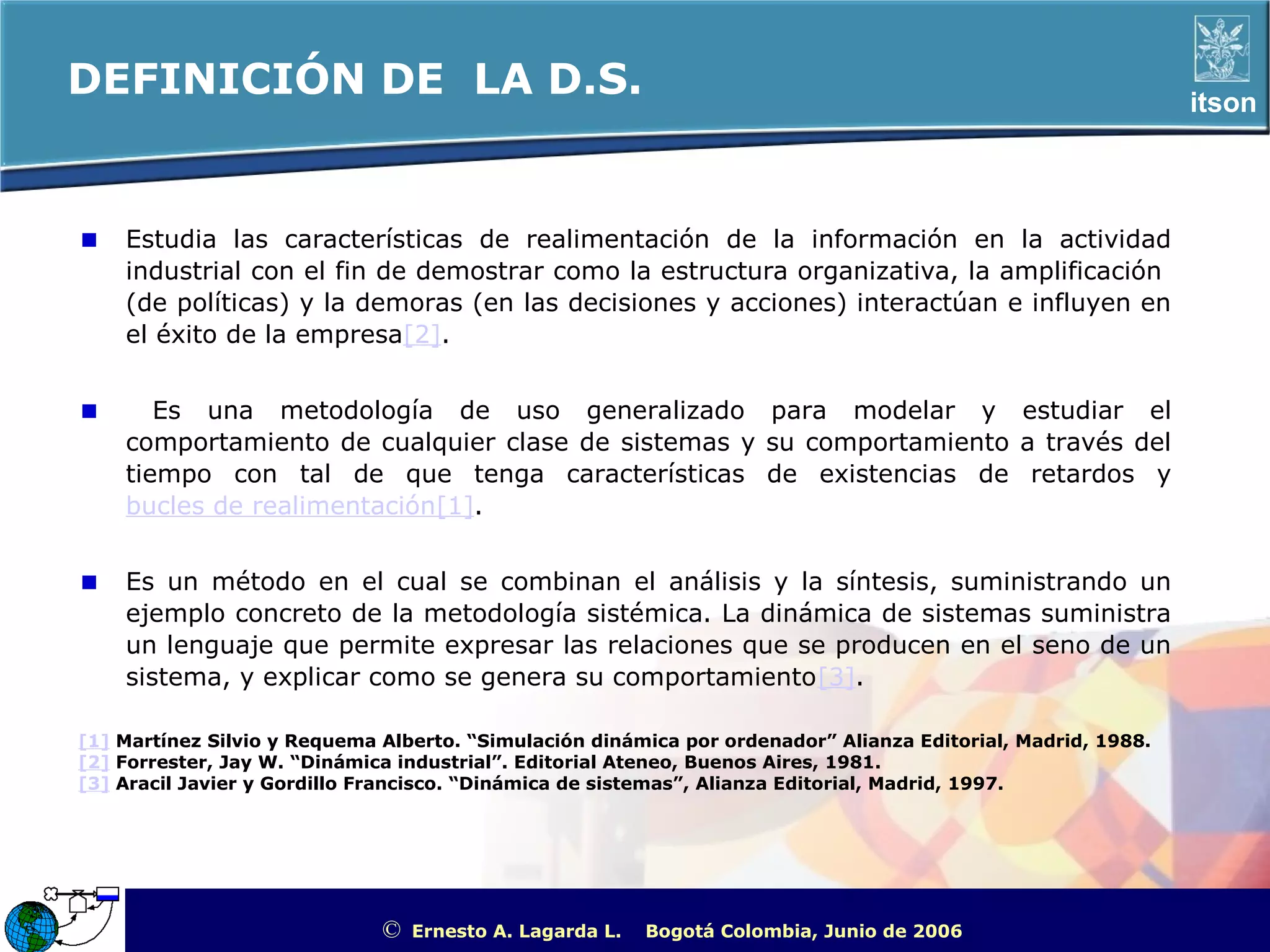

DEFINICIÓN DE LA D.S. itson Estudia las características de realimentación de la información en la actividad industrial con el fin de demostrar como la estructura organizativa, la amplificación (de políticas) y la demoras (en las decisiones y acciones) interactúan e influyen en el éxito de la empresa[2]. Es una metodología de uso generalizado para modelar y estudiar el comportamiento de cualquier clase de sistemas y su comportamiento a través del tiempo con tal de que tenga características de existencias de retardos y bucles de realimentación[1]. Es un método en el cual se combinan el análisis y la síntesis, suministrando un ejemplo concreto de la metodología sistémica. La dinámica de sistemas suministra un lenguaje que permite expresar las relaciones que se producen en el seno de un sistema, y explicar como se genera su comportamiento[3]. [1] Martínez Silvio y Requema Alberto. “Simulación dinámica por ordenador” Alianza Editorial, Madrid, 1988. [2] Forrester, Jay W. “Dinámica industrial”. Editorial Ateneo, Buenos Aires, 1981. [3] Aracil Javier y Gordillo Francisco. “Dinámica de sistemas”, Alianza Editorial, Madrid, 1997. © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”

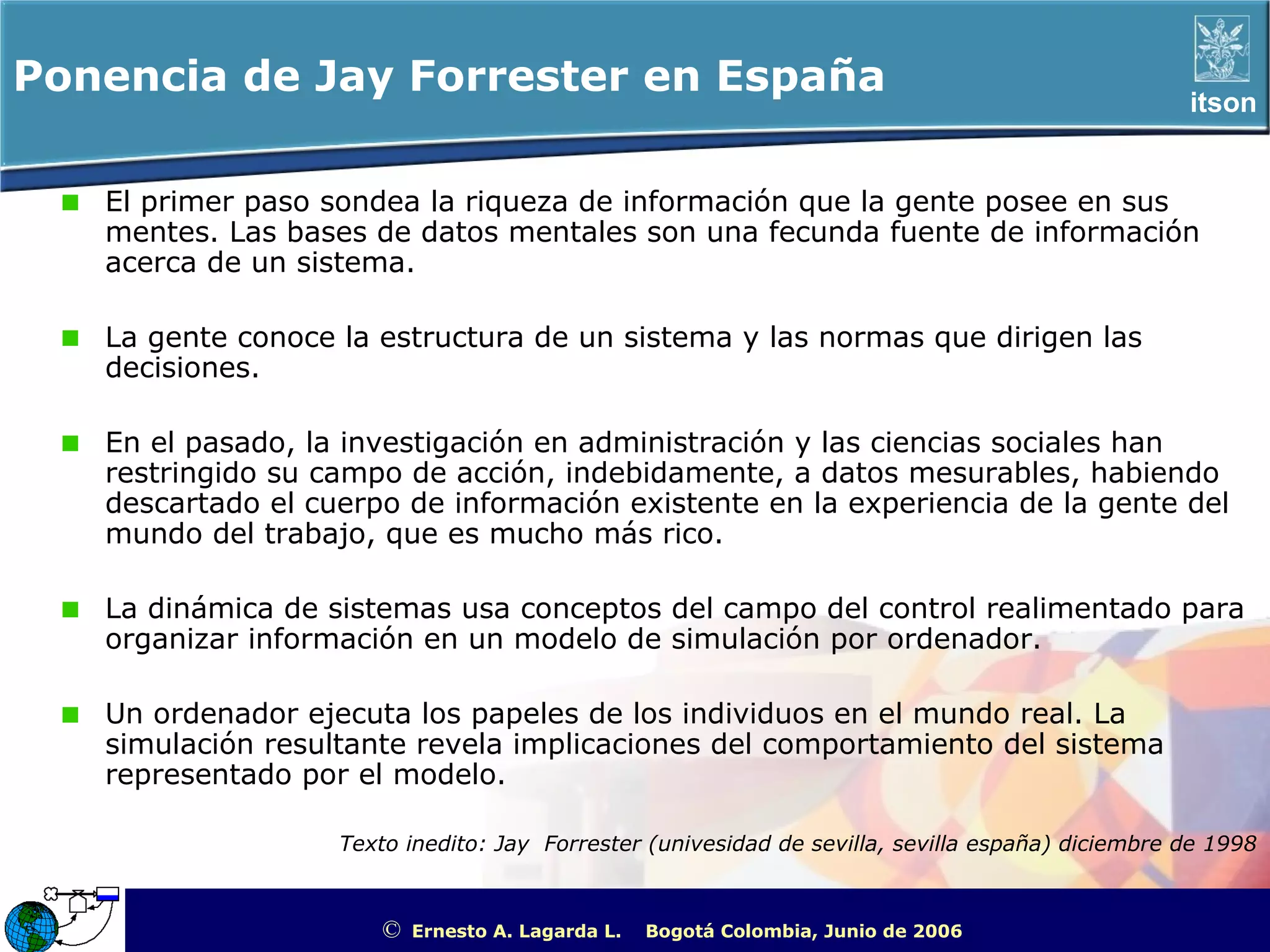

Ponencia de Jay Forrester en España itson El primer paso sondea la riqueza de información que la gente posee en sus mentes. Las bases de datos mentales son una fecunda fuente de información acerca de un sistema. La gente conoce la estructura de un sistema y las normas que dirigen las decisiones. En el pasado, la investigación en administración y las ciencias sociales han restringido su campo de acción, indebidamente, a datos mesurables, habiendo descartado el cuerpo de información existente en la experiencia de la gente del mundo del trabajo, que es mucho más rico. La dinámica de sistemas usa conceptos del campo del control realimentado para organizar información en un modelo de simulación por ordenador. Un ordenador ejecuta los papeles de los individuos en el mundo real. La simulación resultante revela implicaciones del comportamiento del sistema representado por el modelo. Texto inedito: Jay Forrester (univesidad de sevilla, sevilla españa) diciembre de 1998 © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”

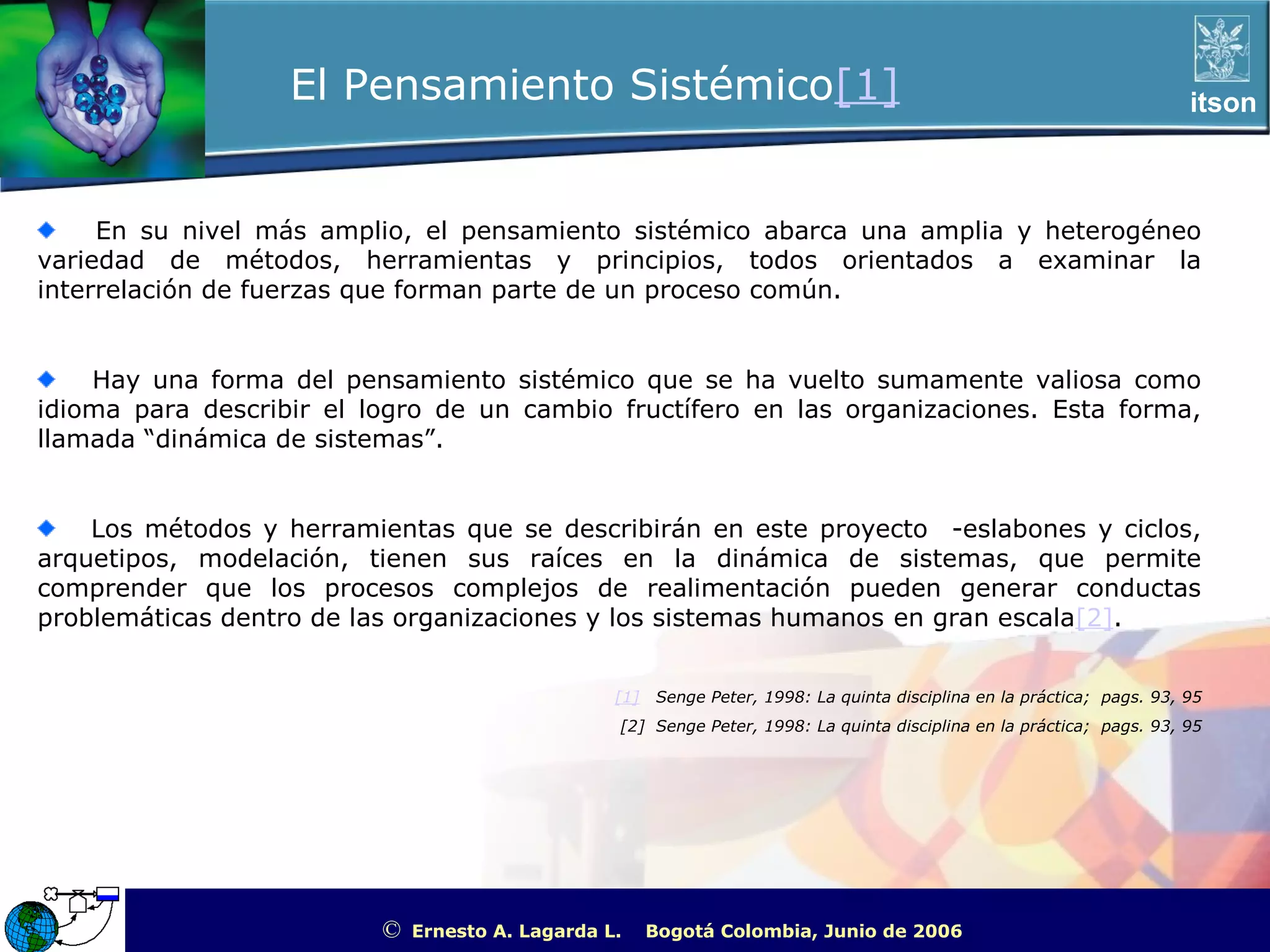

El Pensamiento Sistémico[1] itson En su nivel más amplio, el pensamiento sistémico abarca una amplia y heterogéneo variedad de métodos, herramientas y principios, todos orientados a examinar la interrelación de fuerzas que forman parte de un proceso común. Hay una forma del pensamiento sistémico que se ha vuelto sumamente valiosa como idioma para describir el logro de un cambio fructífero en las organizaciones. Esta forma, llamada “dinámica de sistemas”. Los métodos y herramientas que se describirán en este proyecto -eslabones y ciclos, arquetipos, modelación, tienen sus raíces en la dinámica de sistemas, que permite comprender que los procesos complejos de realimentación pueden generar conductas problemáticas dentro de las organizaciones y los sistemas humanos en gran escala[2]. [1] Senge Peter, 1998: La quinta disciplina en la práctica; pags. 93, 95 [2] Senge Peter, 1998: La quinta disciplina en la práctica; pags. 93, 95 © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”

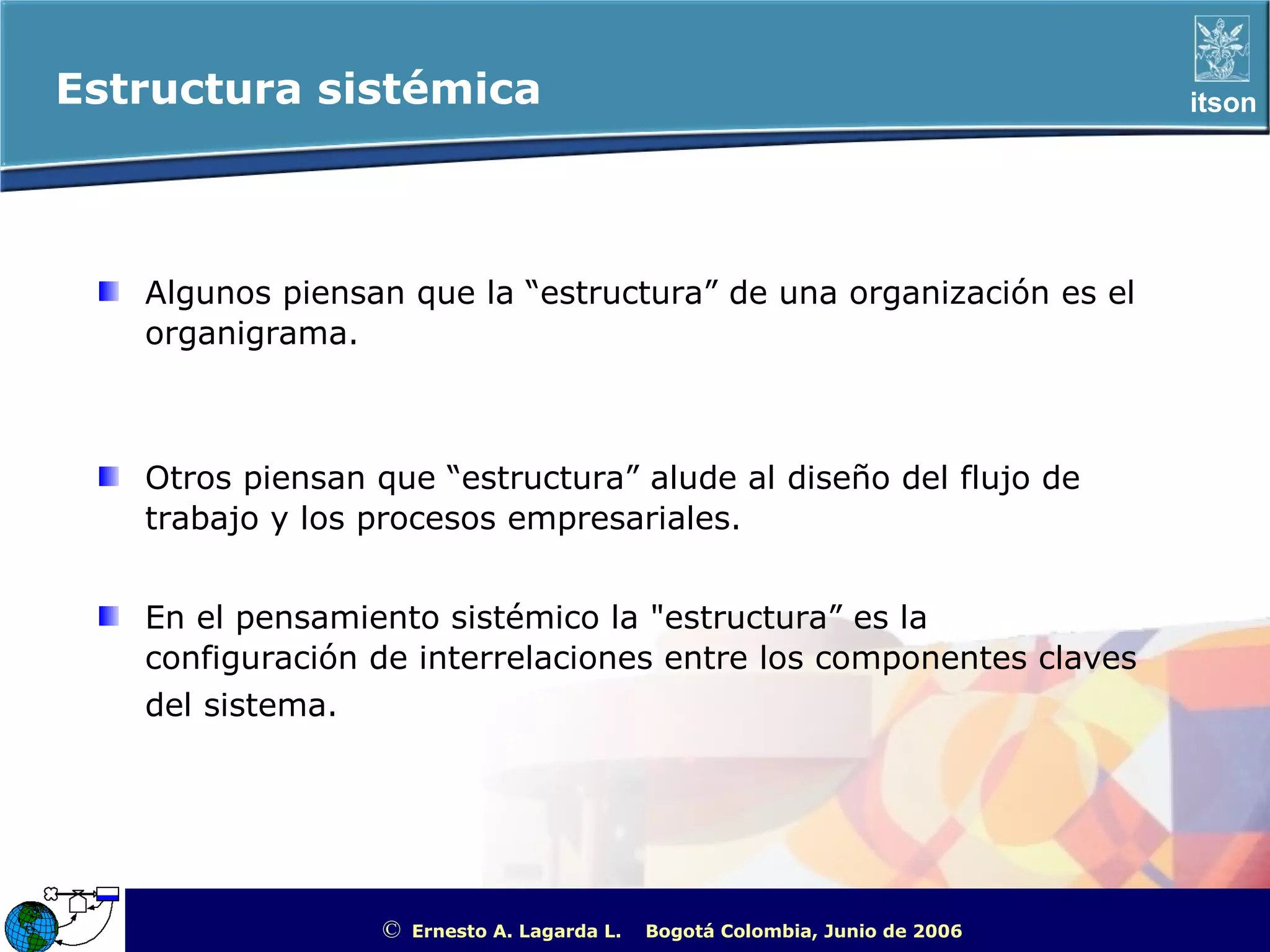

Estructura sistémica itson Algunos piensan que la “estructura” de una organización es el organigrama. Otros piensan que “estructura” alude al diseño del flujo de trabajo y los procesos empresariales. En el pensamiento sistémico la "estructura” es la configuración de interrelaciones entre los componentes claves del sistema. © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”

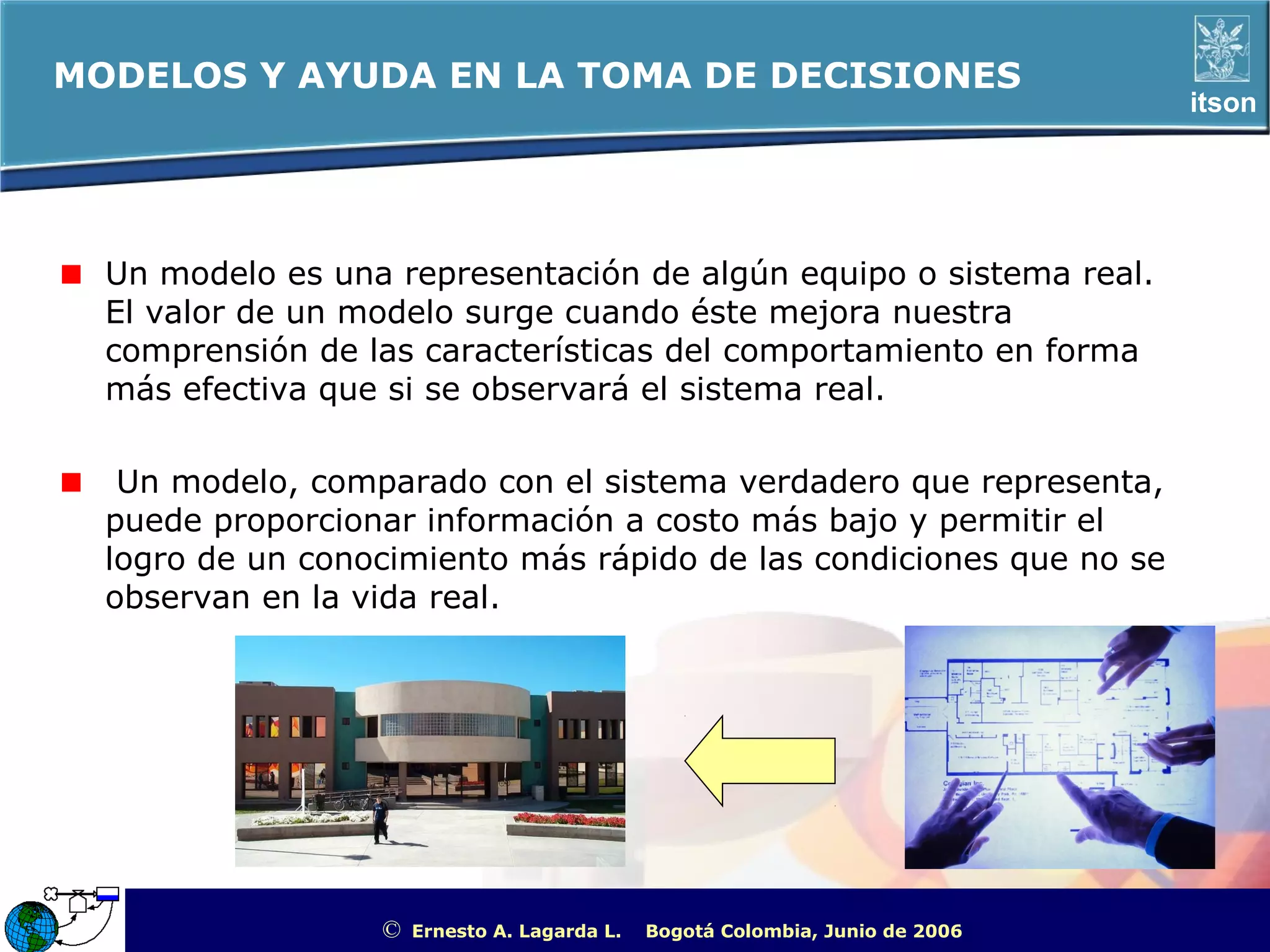

MODELOS Y AYUDA EN LA TOMA DE DECISIONES itson Un modelo es una representación de algún equipo o sistema real. El valor de un modelo surge cuando éste mejora nuestra comprensión de las características del comportamiento en forma más efectiva que si se observará el sistema real. Un modelo, comparado con el sistema verdadero que representa, puede proporcionar información a costo más bajo y permitir el logro de un conocimiento más rápido de las condiciones que no se observan en la vida real. © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”

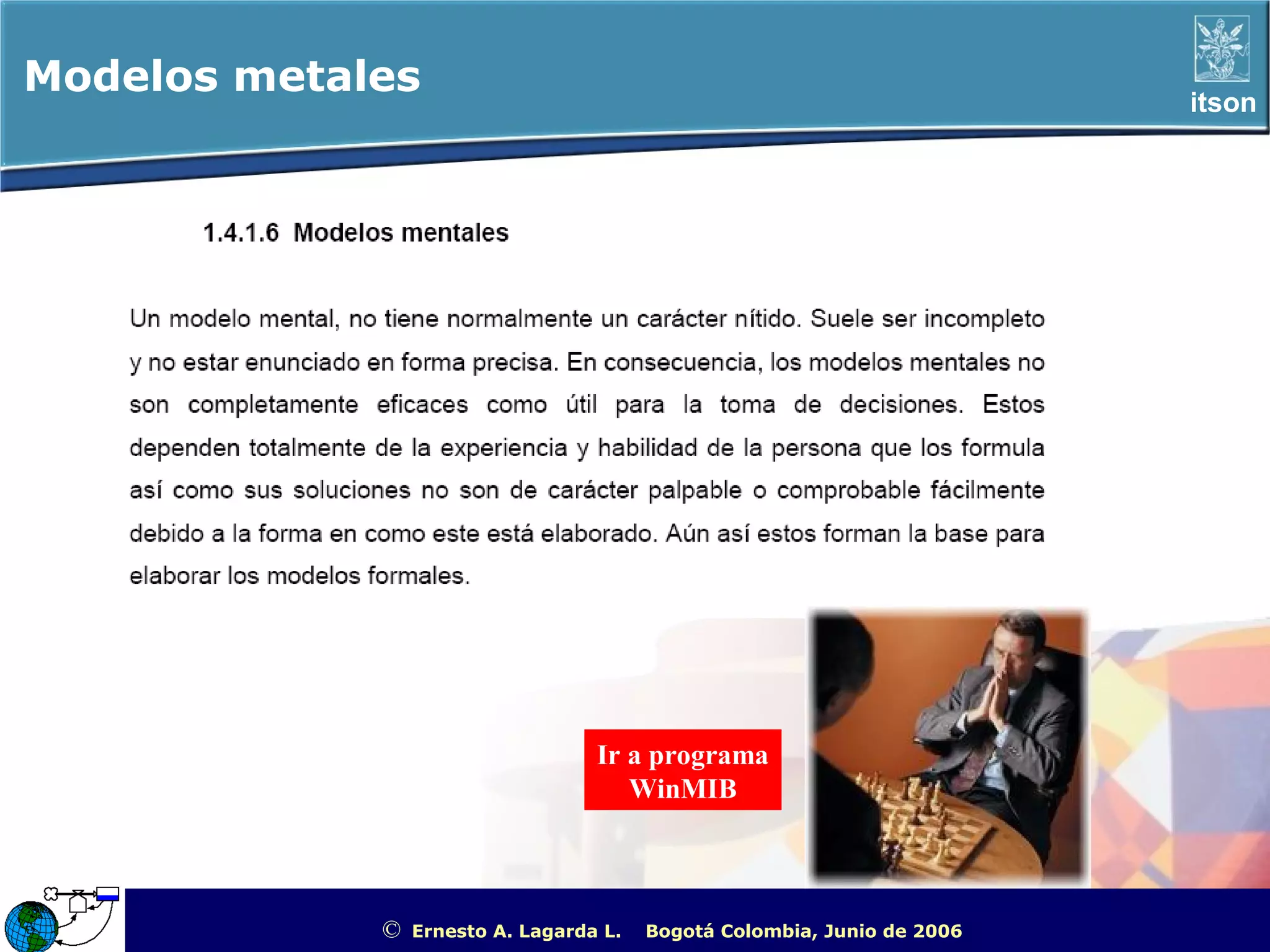

Modelos metales itson Ir a programa WinMIB © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”

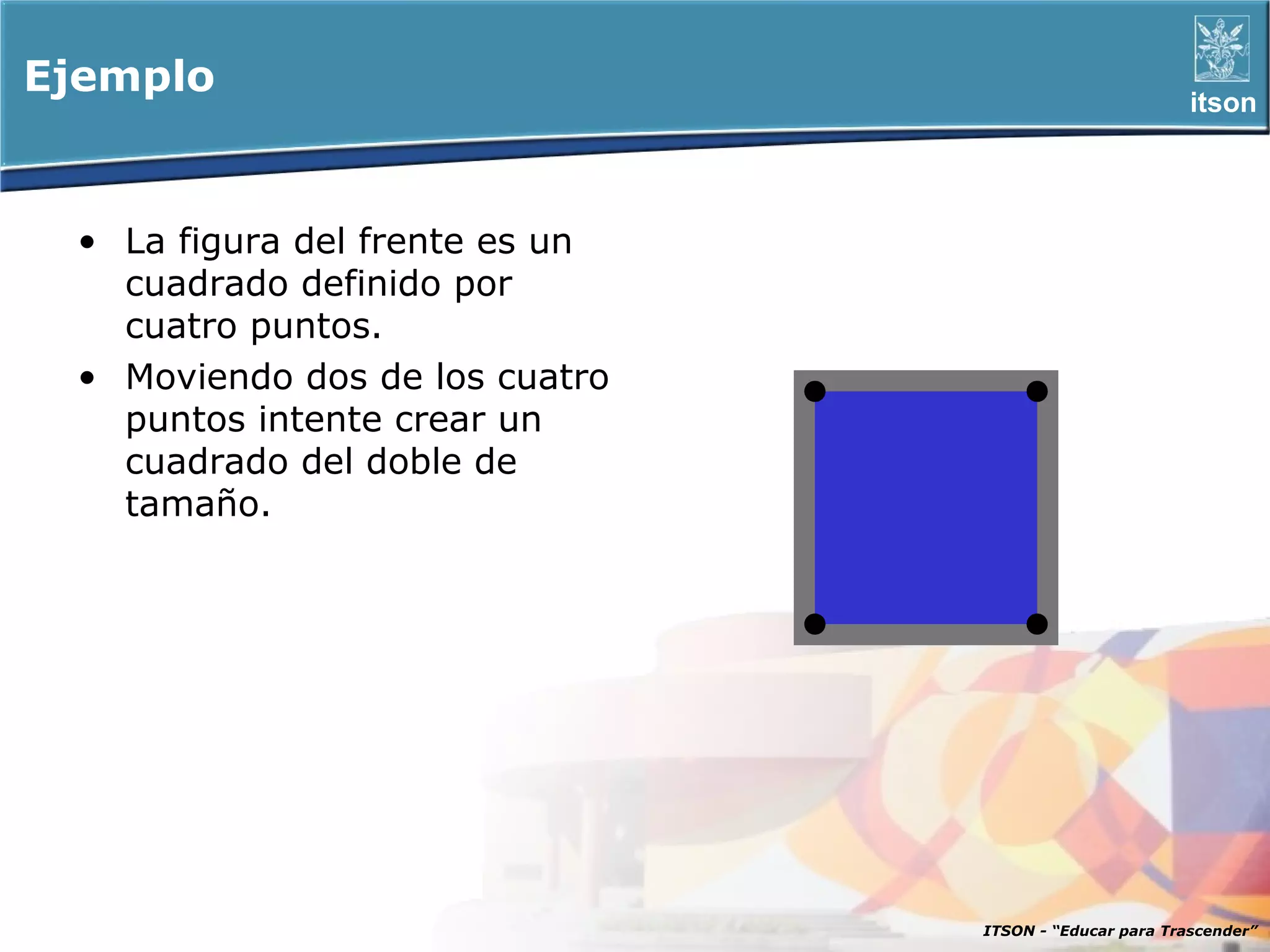

Ejemplo itson • La figura del frente es un cuadrado definido por cuatro puntos. • Moviendo dos de los cuatro puntos intente crear un cuadrado del doble de tamaño. ITSON - “Educar para Trascender”

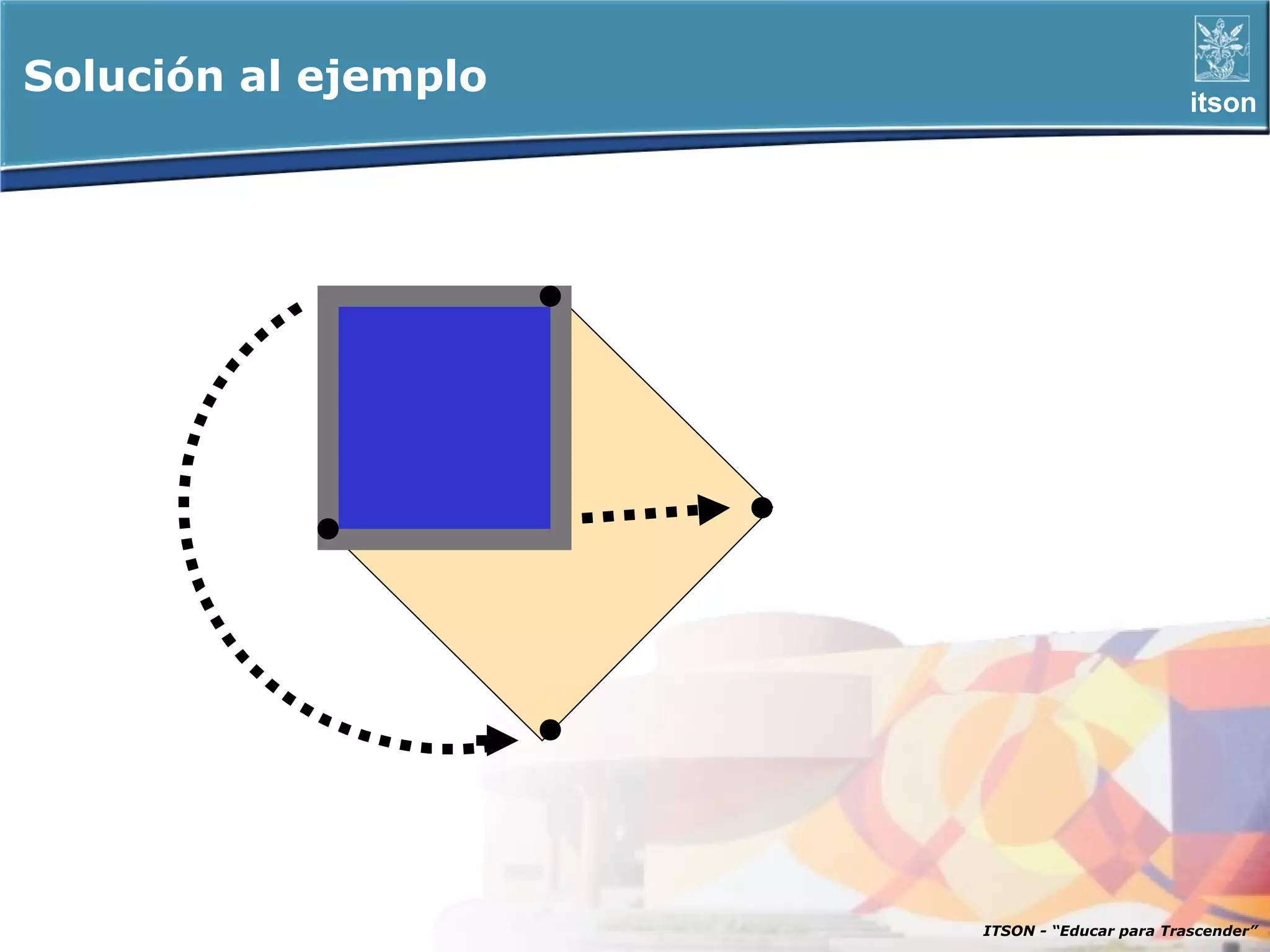

Solución al ejemplo itson ITSON - “Educar para Trascender”

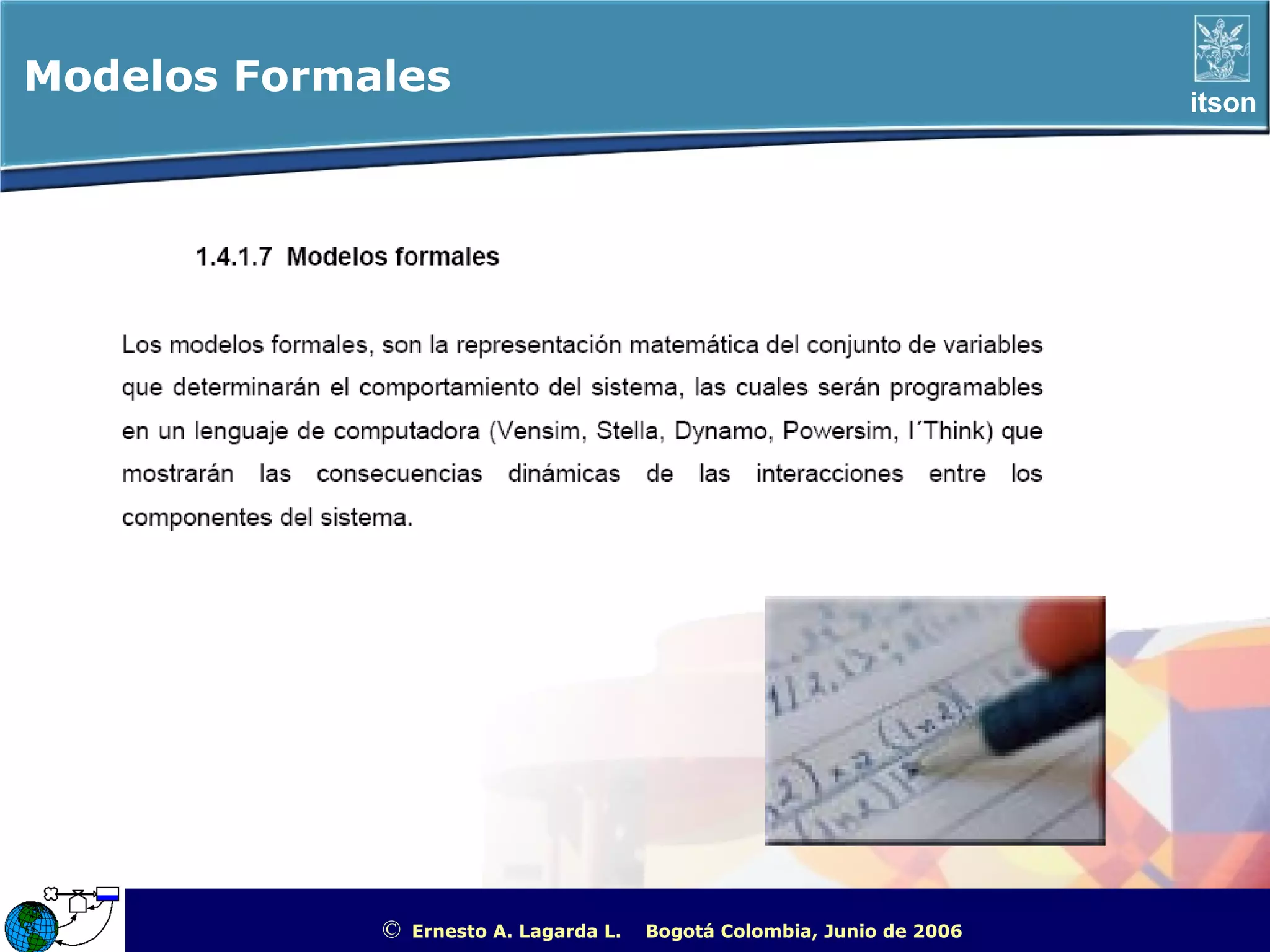

Modelos Formales itson © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”

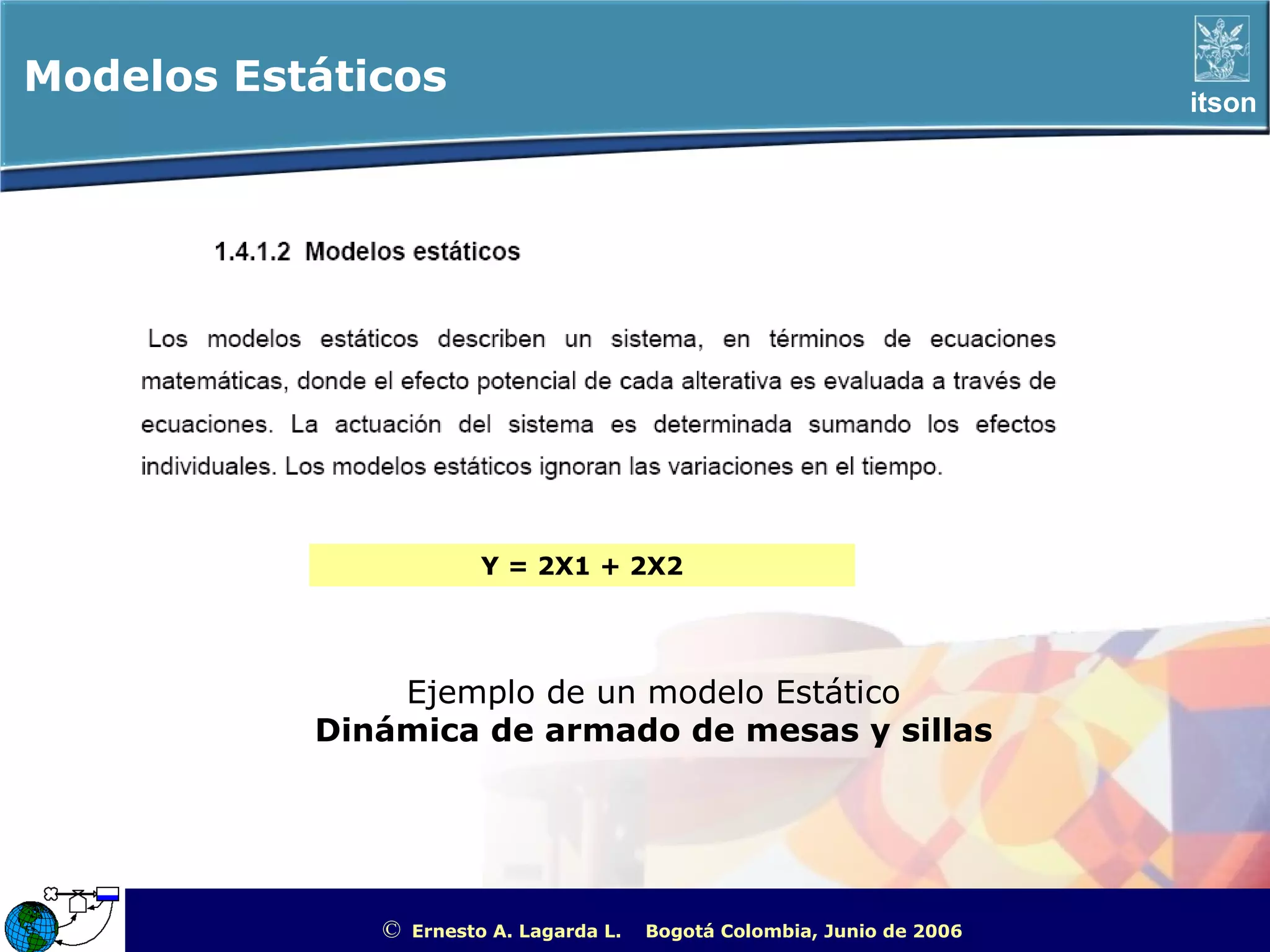

Modelos Estáticos itson Y = 2X1 + 2X2 Ejemplo de un modelo Estático Dinámica de armado de mesas y sillas © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”

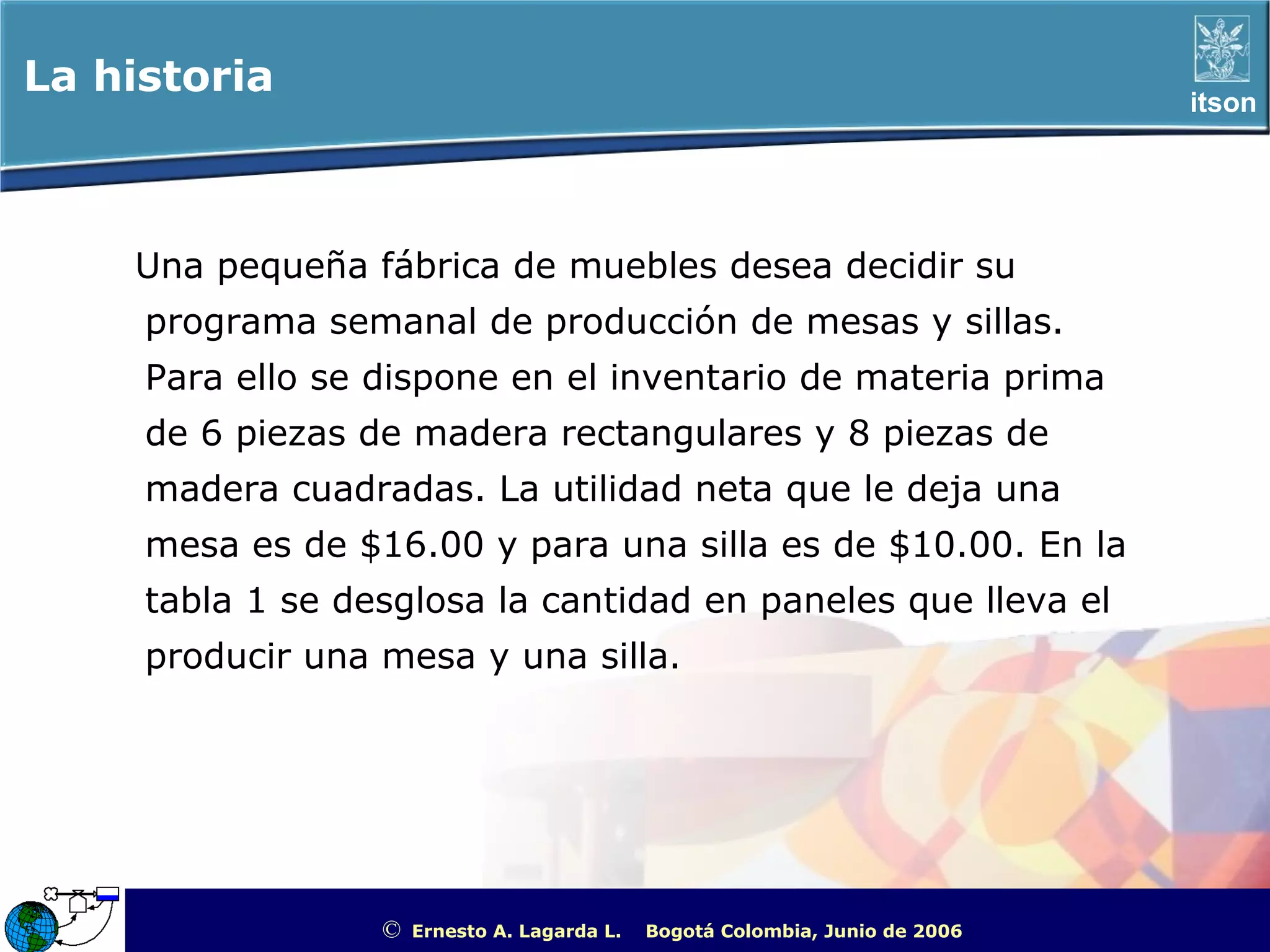

La historia itson Una pequeña fábrica de muebles desea decidir su programa semanal de producción de mesas y sillas. Para ello se dispone en el inventario de materia prima de 6 piezas de madera rectangulares y 8 piezas de madera cuadradas. La utilidad neta que le deja una mesa es de $16.00 y para una silla es de $10.00. En la tabla 1 se desglosa la cantidad en paneles que lleva el producir una mesa y una silla. © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”

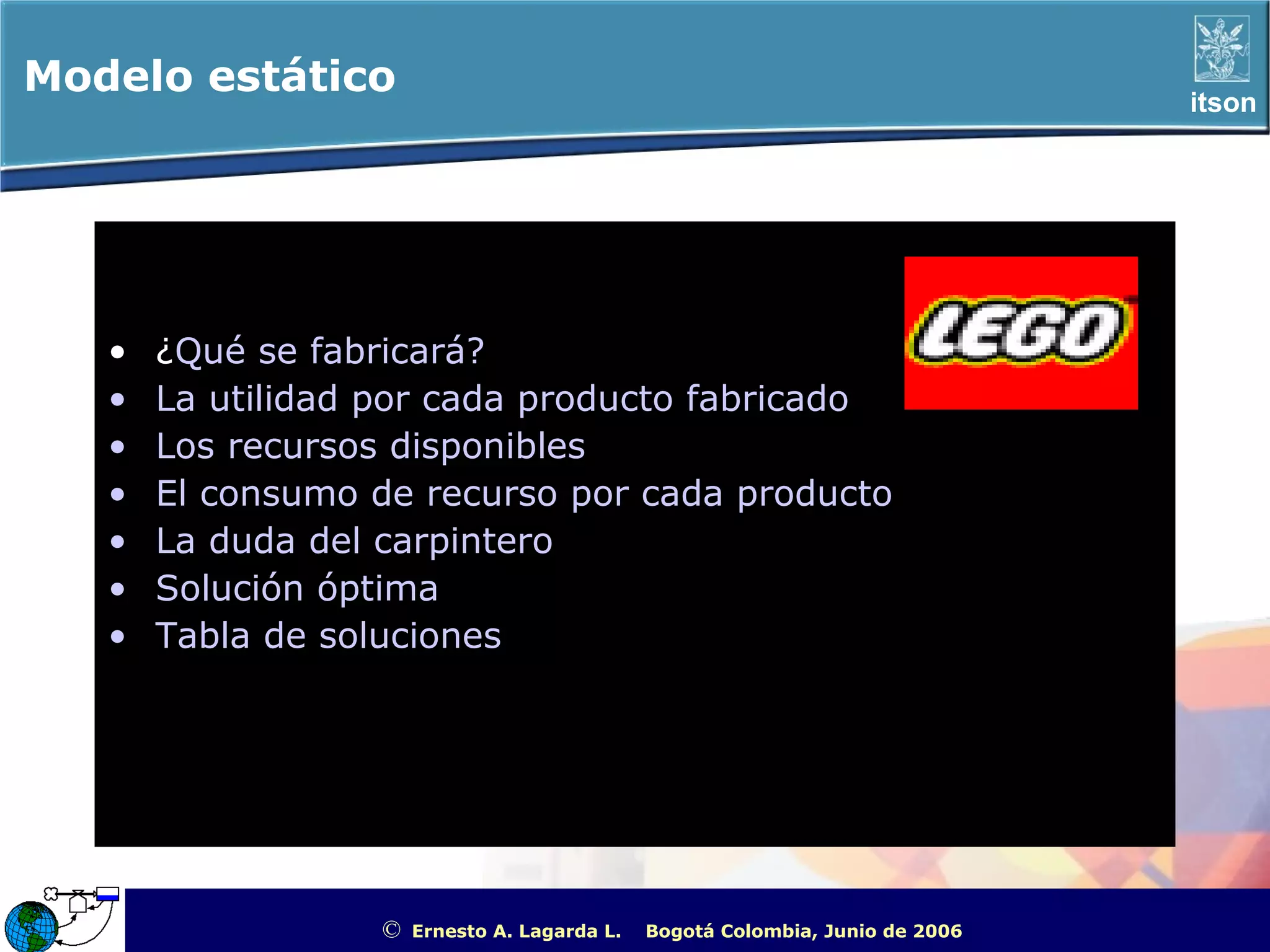

Modelo estático itson • ¿Qué se fabricará? • La utilidad por cada producto fabricado • Los recursos disponibles • El consumo de recurso por cada producto • La duda del carpintero • Solución óptima • Tabla de soluciones © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
¿Qué se fabricará? itson • Mesas • Sillas © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”

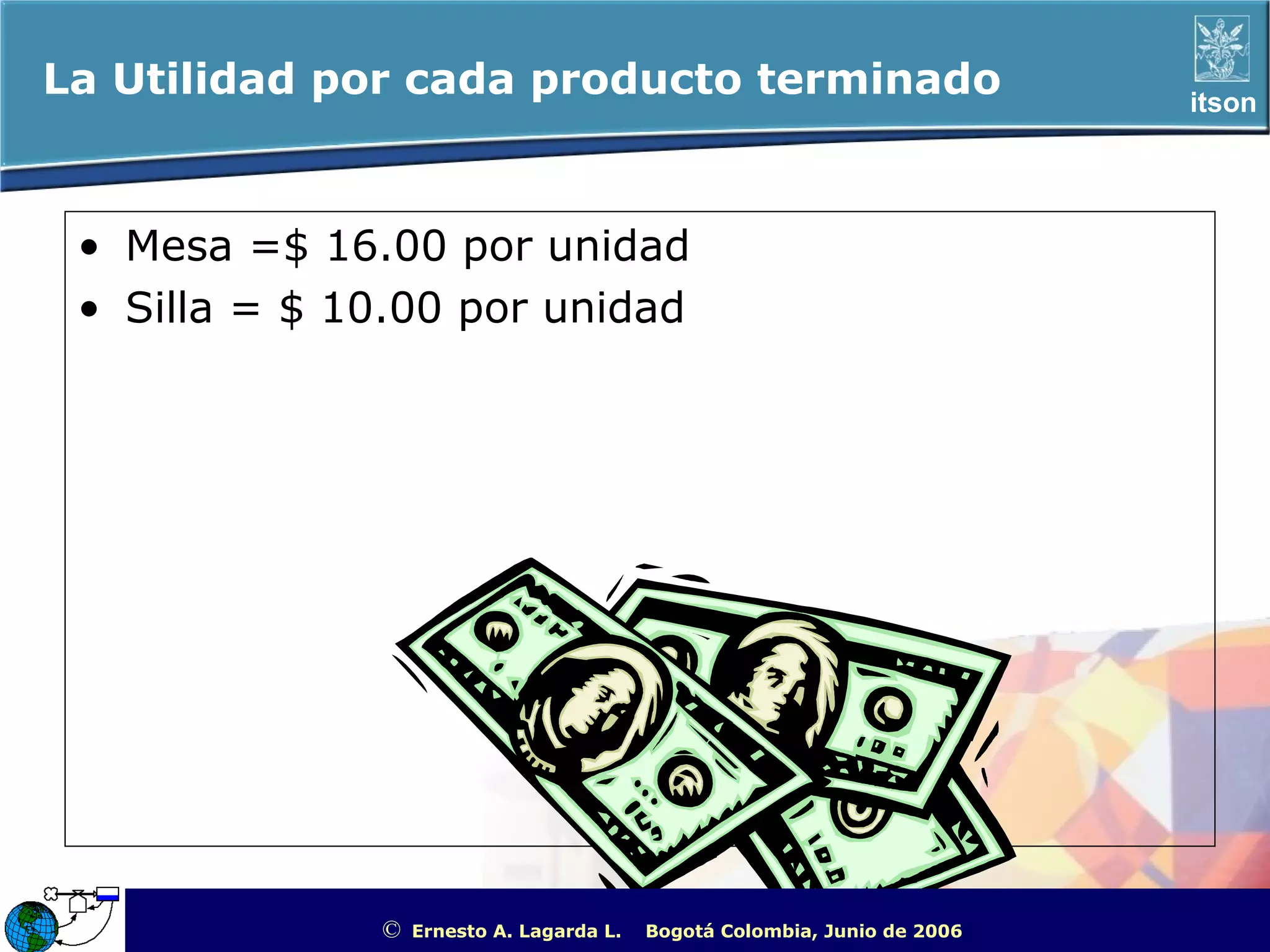

La Utilidad por cada producto terminado itson • Mesa =$ 16.00 por unidad • Silla = $ 10.00 por unidad © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”

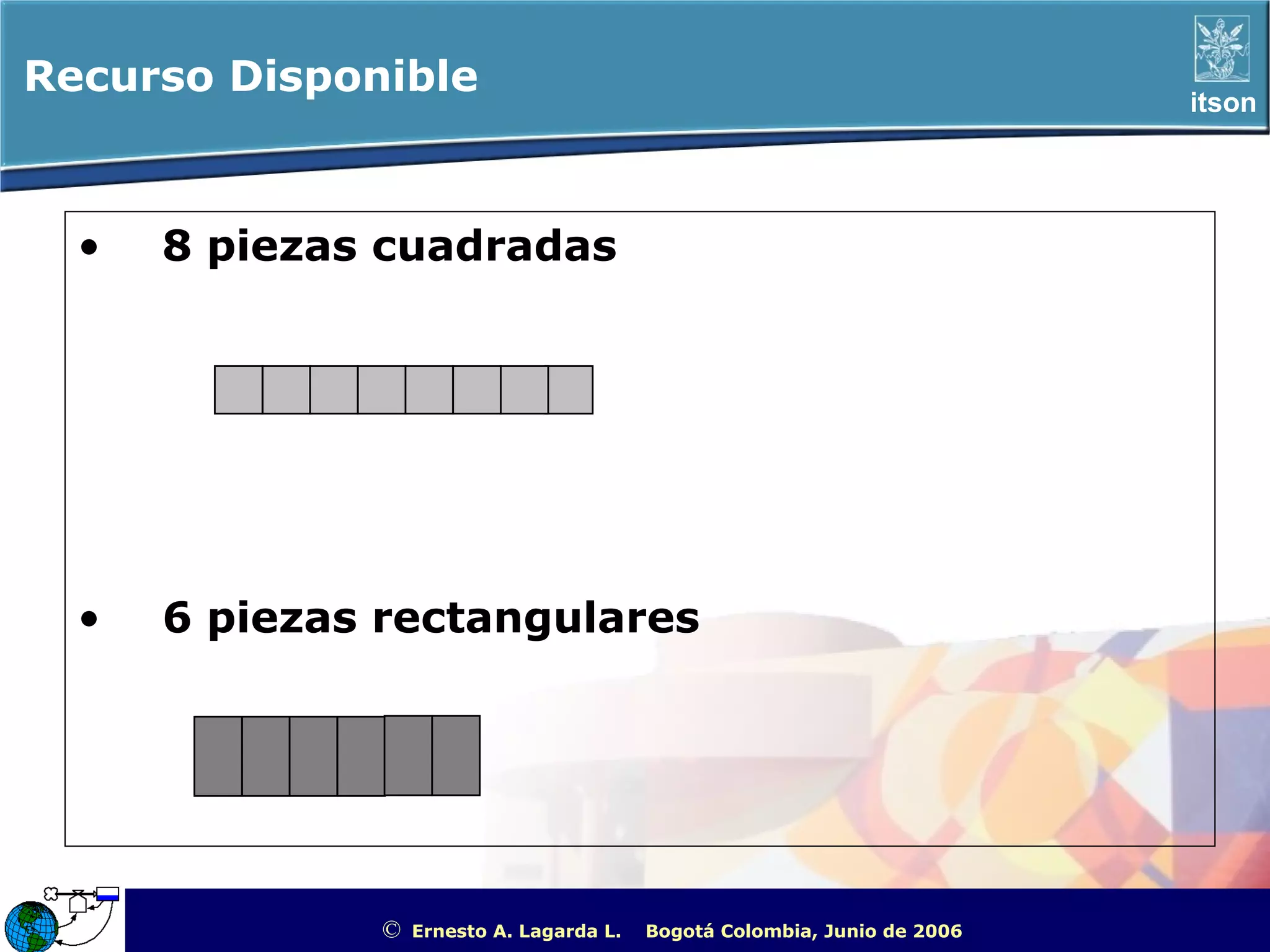

Recurso Disponible itson • 8 piezas cuadradas • 6 piezas rectangulares © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”

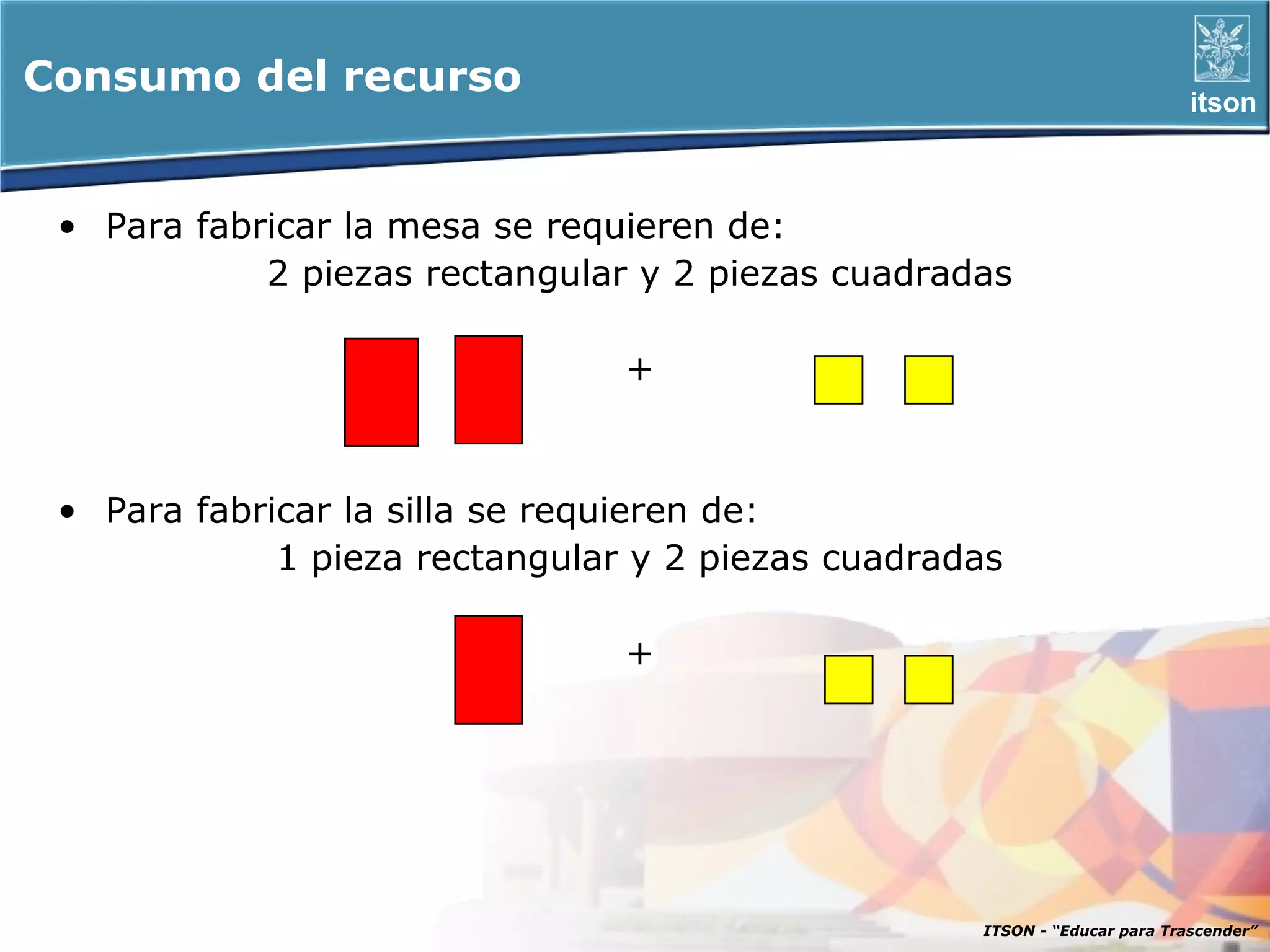

Consumo del recurso itson • Para fabricar la mesa se requieren de: 2 piezas rectangular y 2 piezas cuadradas + • Para fabricar la silla se requieren de: 1 pieza rectangular y 2 piezas cuadradas + ITSON - “Educar para Trascender”

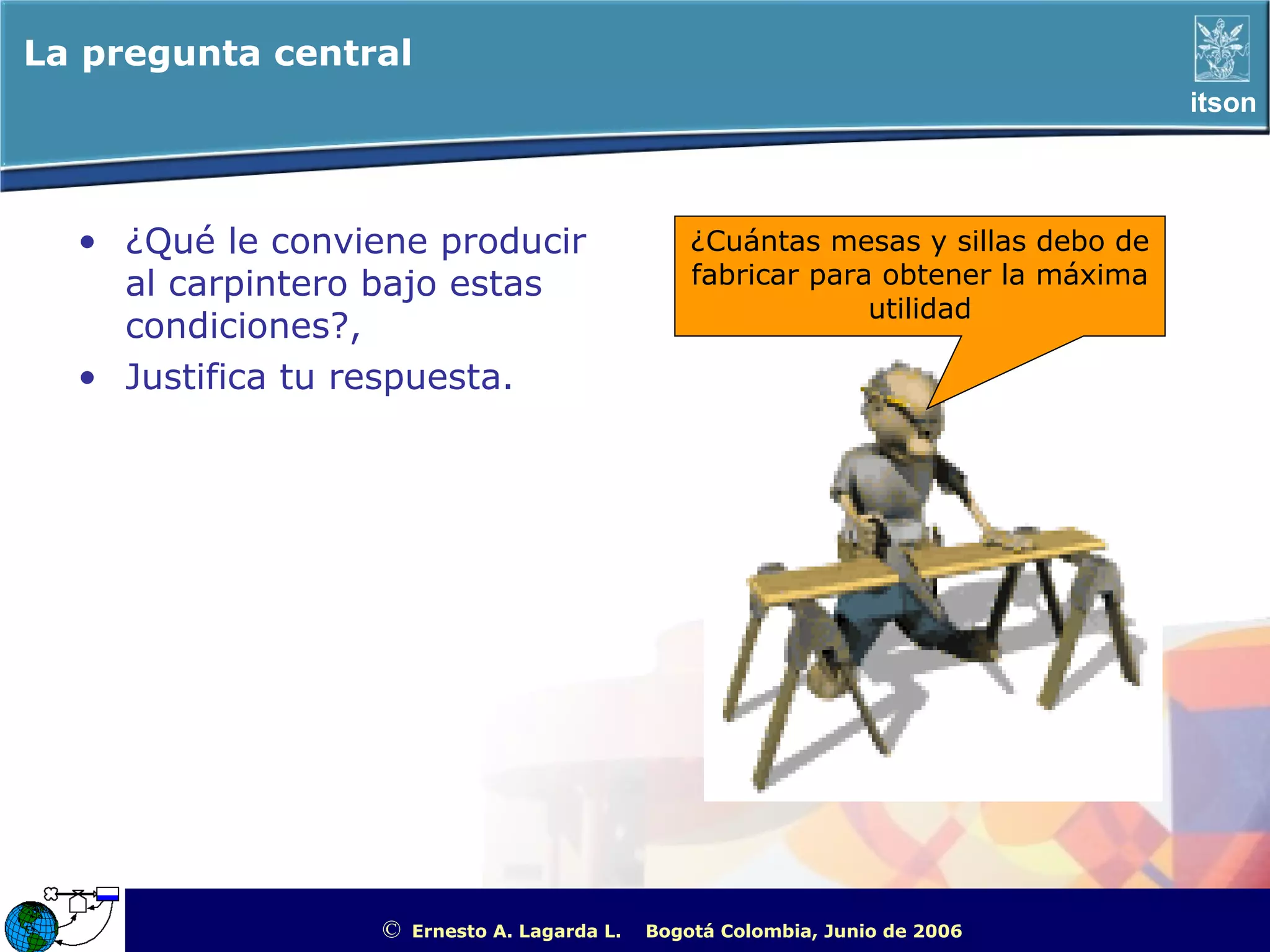

La pregunta central itson • ¿Qué le conviene producir ¿Cuántas mesas y sillas debo de al carpintero bajo estas fabricar para obtener la máxima utilidad condiciones?, • Justifica tu respuesta. © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
Observemos las soluciones posibles que se pueden encontrar itson Mesa sillas $ sobrantes © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”

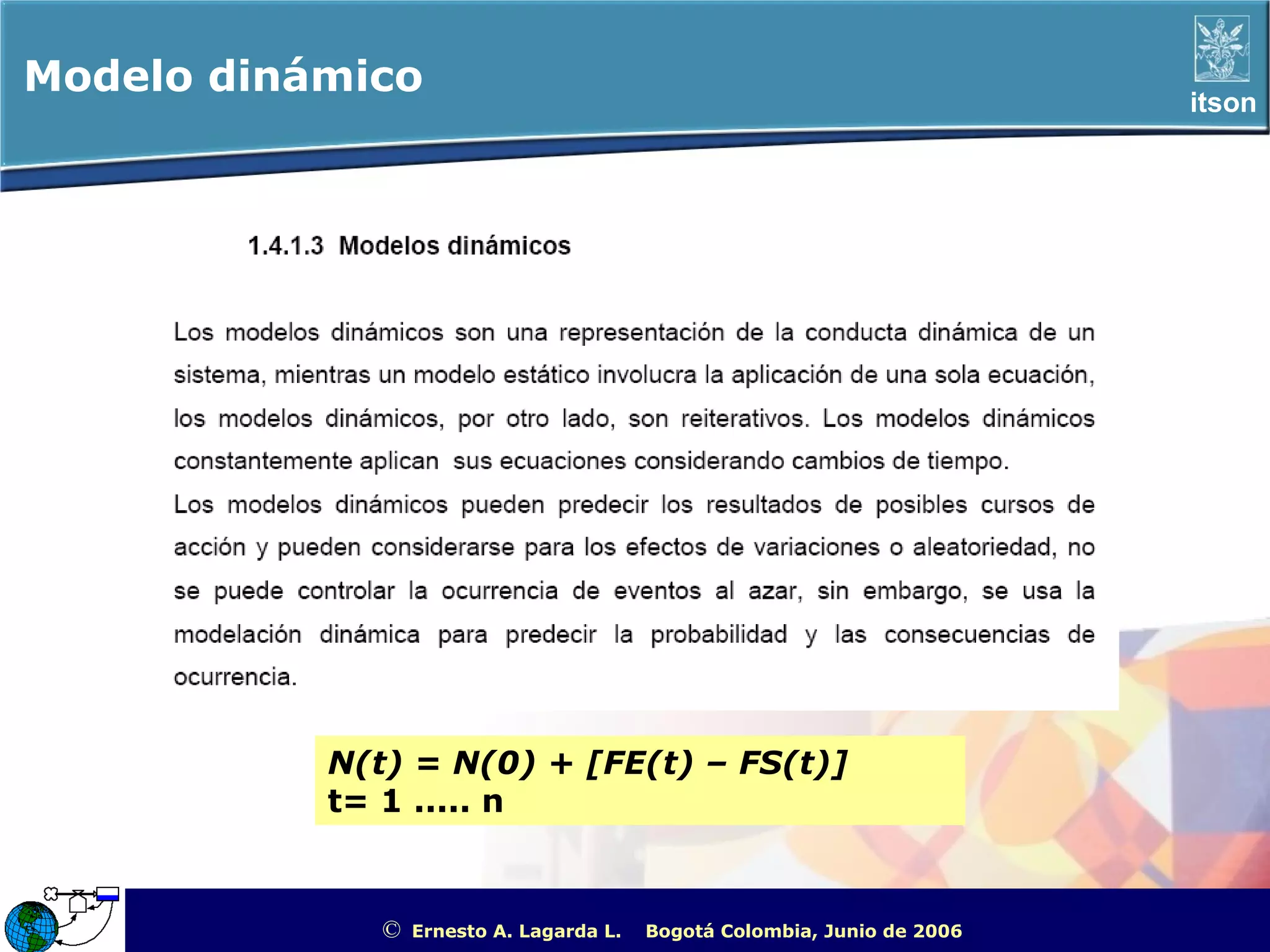

Modelo dinámico itson N(t) = N(0) + [FE(t) – FS(t)] t= 1 ..... n © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”

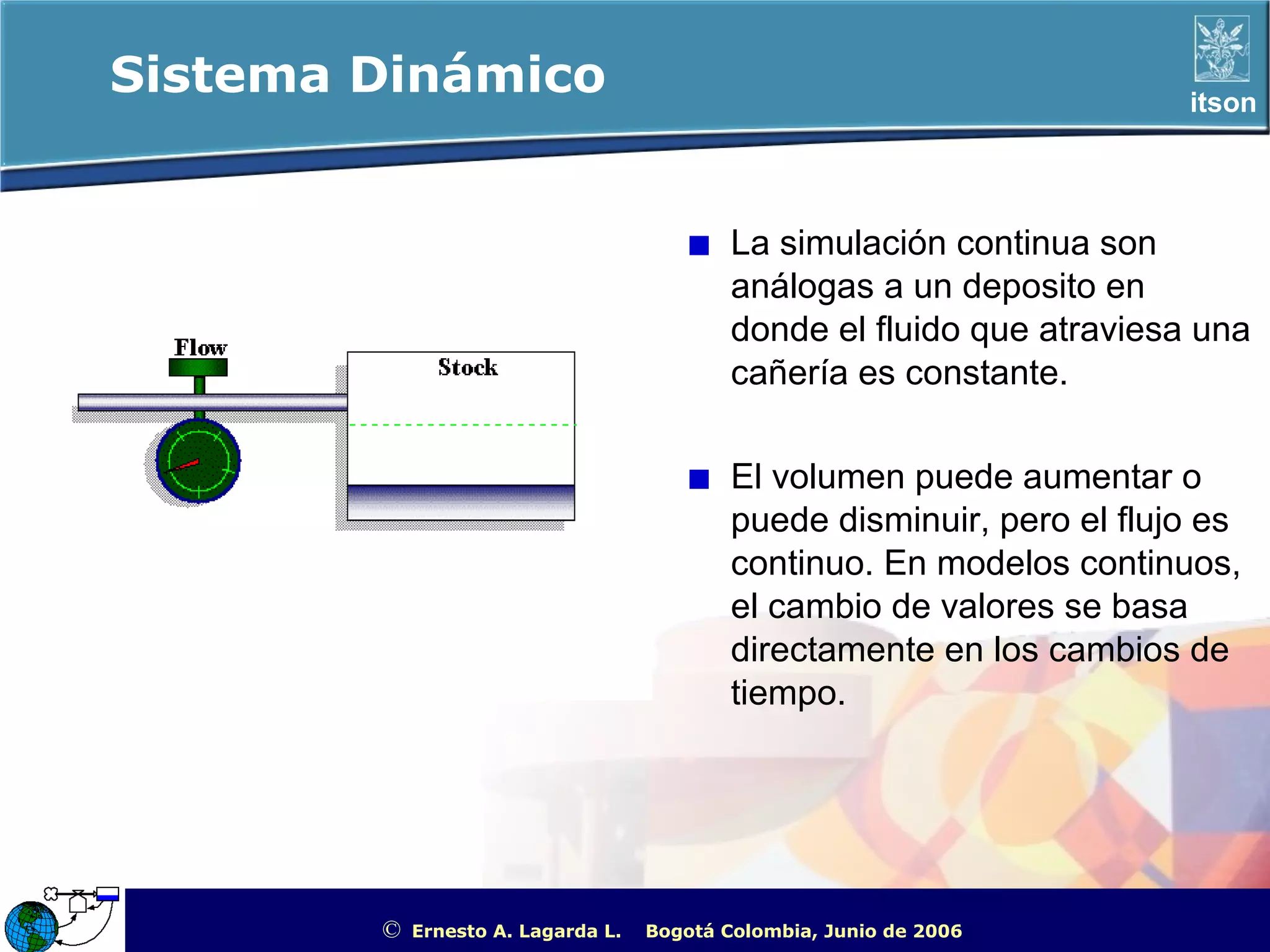

Sistema Dinámico itson La simulación continua son análogas a un deposito en donde el fluido que atraviesa una cañería es constante. El volumen puede aumentar o puede disminuir, pero el flujo es continuo. En modelos continuos, el cambio de valores se basa directamente en los cambios de tiempo. © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”

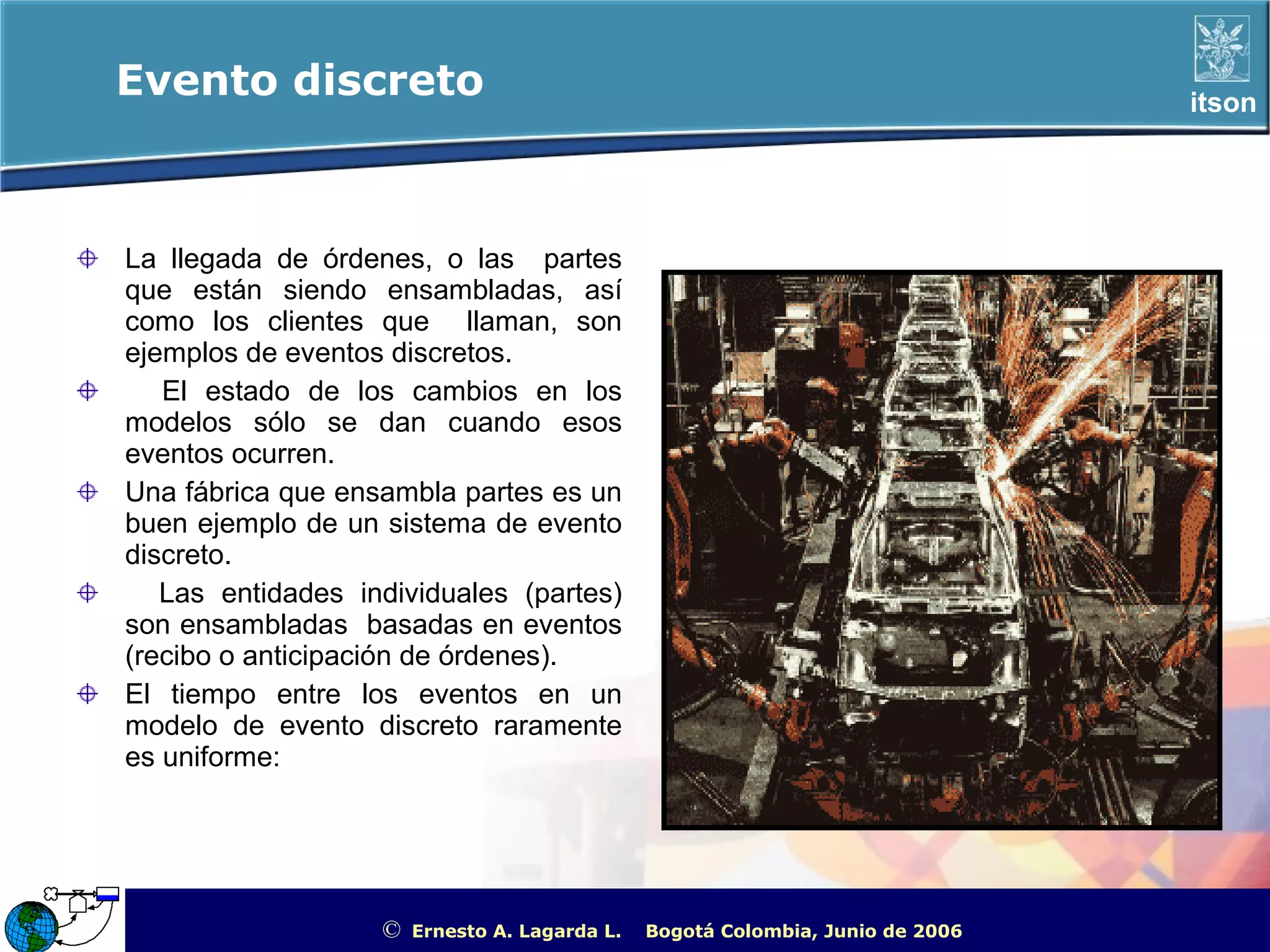

Evento discreto itson La llegada de órdenes, o las partes que están siendo ensambladas, así como los clientes que llaman, son ejemplos de eventos discretos. El estado de los cambios en los modelos sólo se dan cuando esos eventos ocurren. Una fábrica que ensambla partes es un buen ejemplo de un sistema de evento discreto. Las entidades individuales (partes) son ensambladas basadas en eventos (recibo o anticipación de órdenes). El tiempo entre los eventos en un modelo de evento discreto raramente es uniforme: © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”

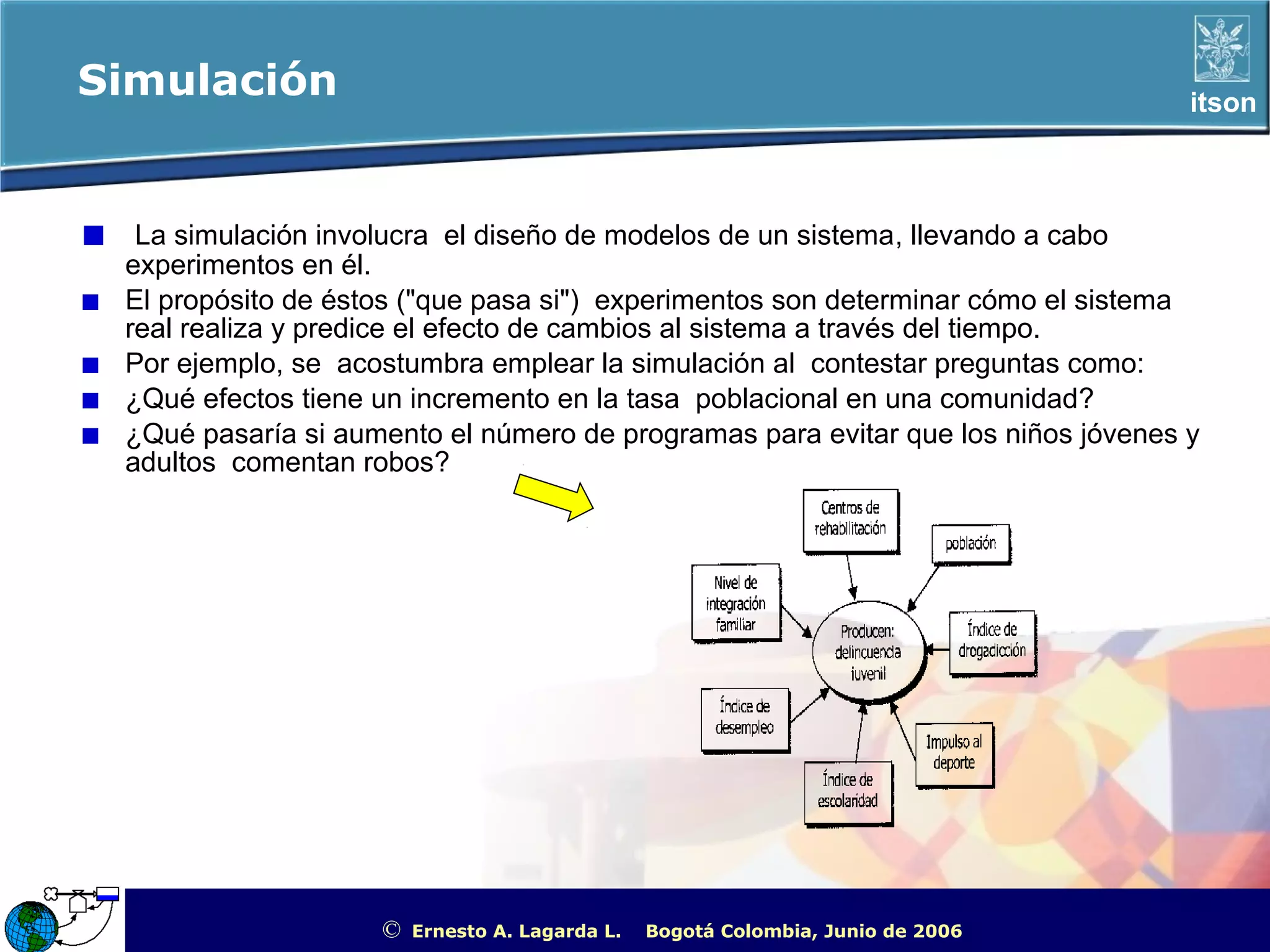

Simulación itson La simulación involucra el diseño de modelos de un sistema, llevando a cabo experimentos en él. El propósito de éstos ("que pasa si") experimentos son determinar cómo el sistema real realiza y predice el efecto de cambios al sistema a través del tiempo. Por ejemplo, se acostumbra emplear la simulación al contestar preguntas como: ¿Qué efectos tiene un incremento en la tasa poblacional en una comunidad? ¿Qué pasaría si aumento el número de programas para evitar que los niños jóvenes y adultos comentan robos? © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”

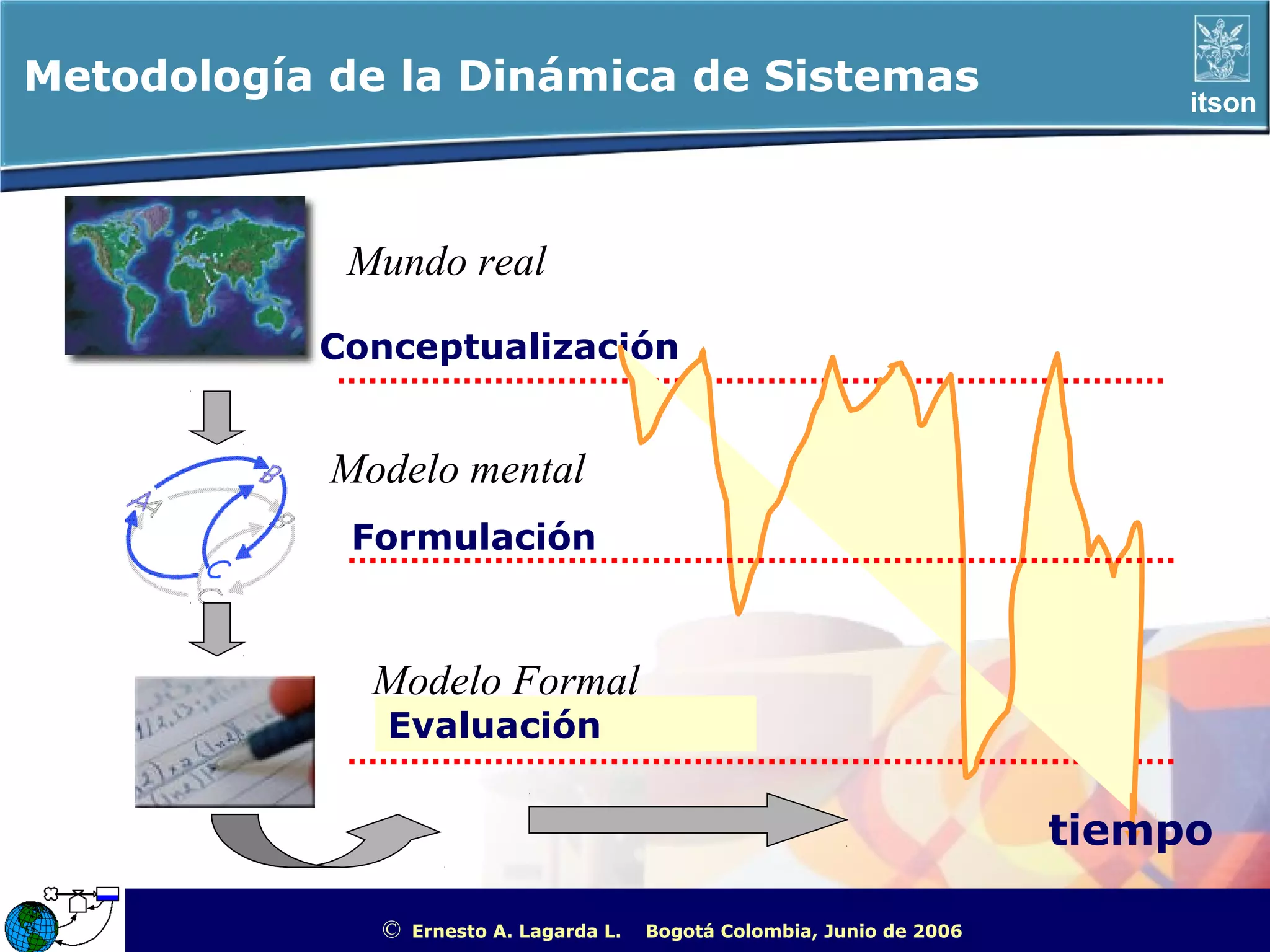

Metodología de la Dinámica de Sistemas itson Mundo real Conceptualización Modelo mental Formulación Modelo Formal Evaluación tiempo © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”

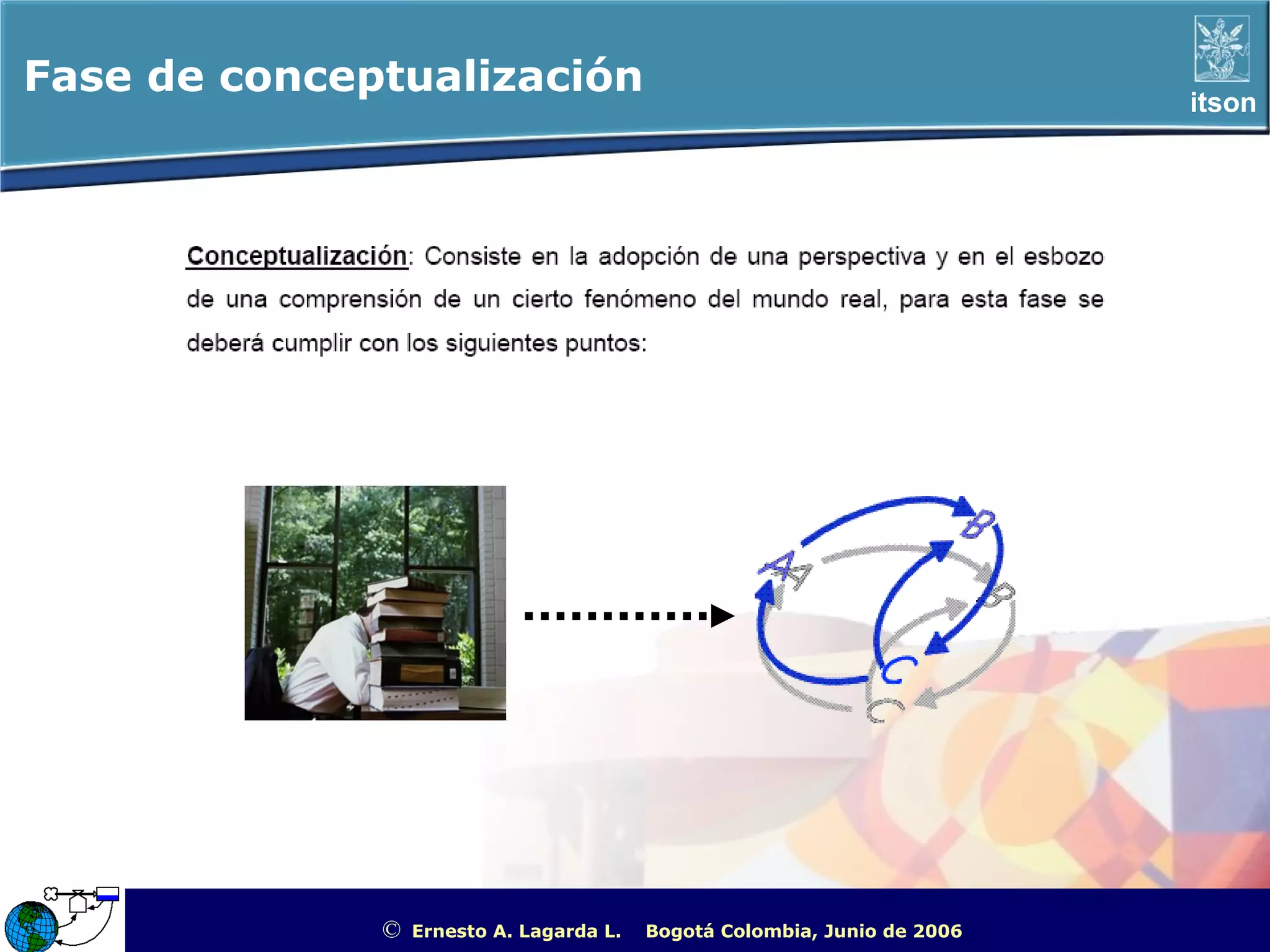

Fase de conceptualización itson © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”

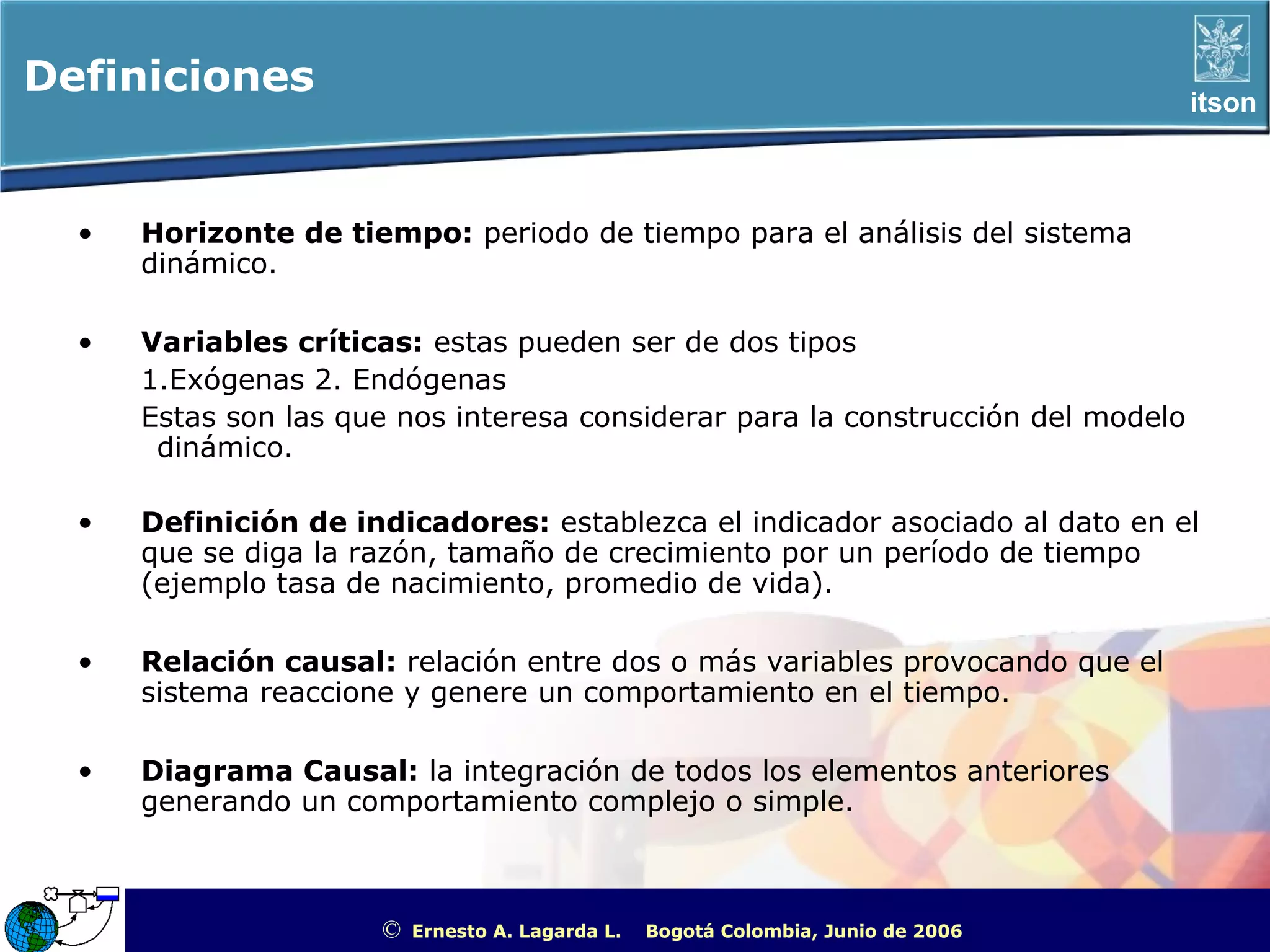

Definiciones itson • Horizonte de tiempo: periodo de tiempo para el análisis del sistema dinámico. • Variables críticas: estas pueden ser de dos tipos 1.Exógenas 2. Endógenas Estas son las que nos interesa considerar para la construcción del modelo dinámico. • Definición de indicadores: establezca el indicador asociado al dato en el que se diga la razón, tamaño de crecimiento por un período de tiempo (ejemplo tasa de nacimiento, promedio de vida). • Relación causal: relación entre dos o más variables provocando que el sistema reaccione y genere un comportamiento en el tiempo. • Diagrama Causal: la integración de todos los elementos anteriores generando un comportamiento complejo o simple. © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”

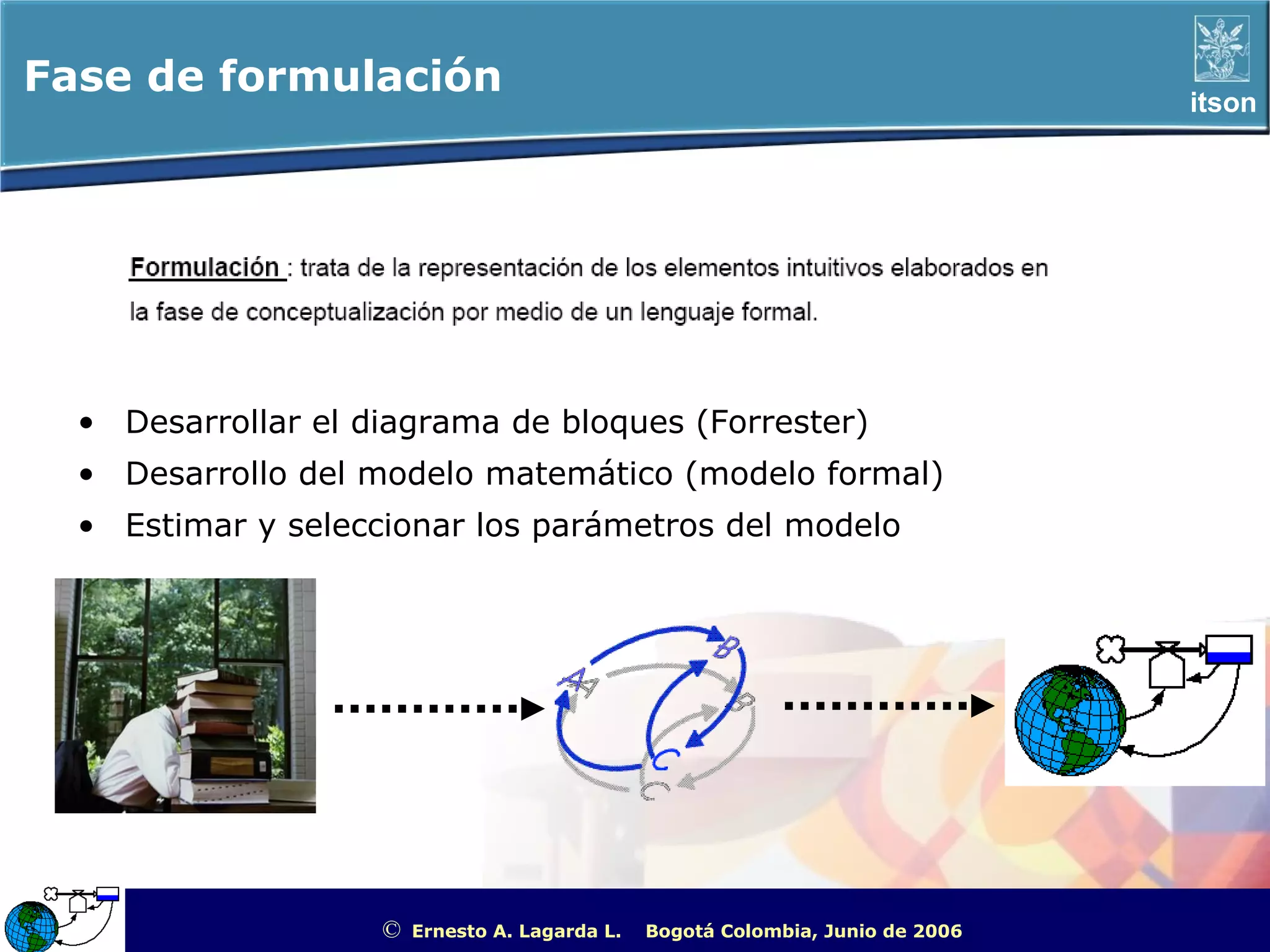

Fase de formulación itson • Desarrollar el diagrama de bloques (Forrester) • Desarrollo del modelo matemático (modelo formal) • Estimar y seleccionar los parámetros del modelo © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”

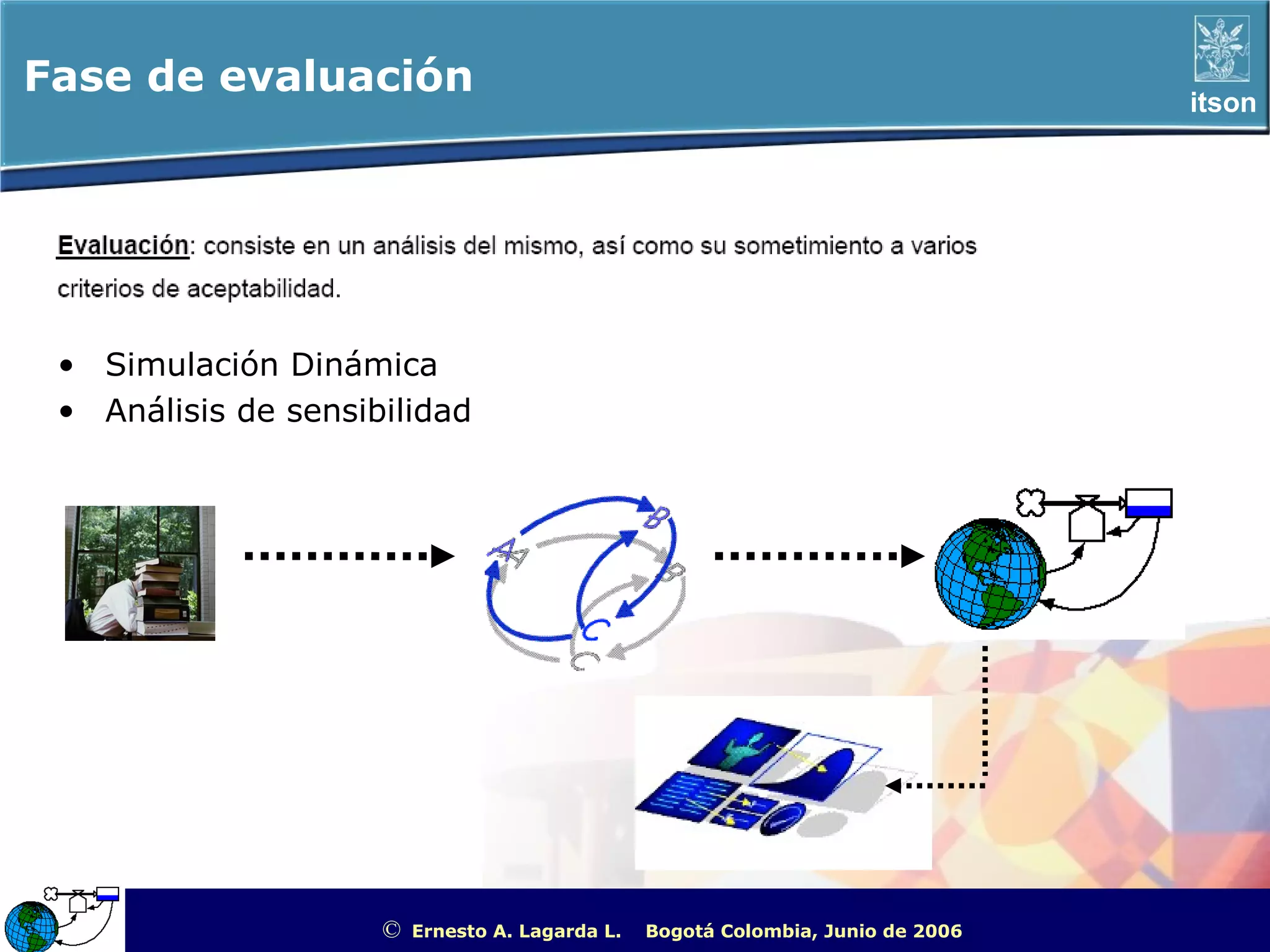

Fase de evaluación itson • Simulación Dinámica • Análisis de sensibilidad © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”

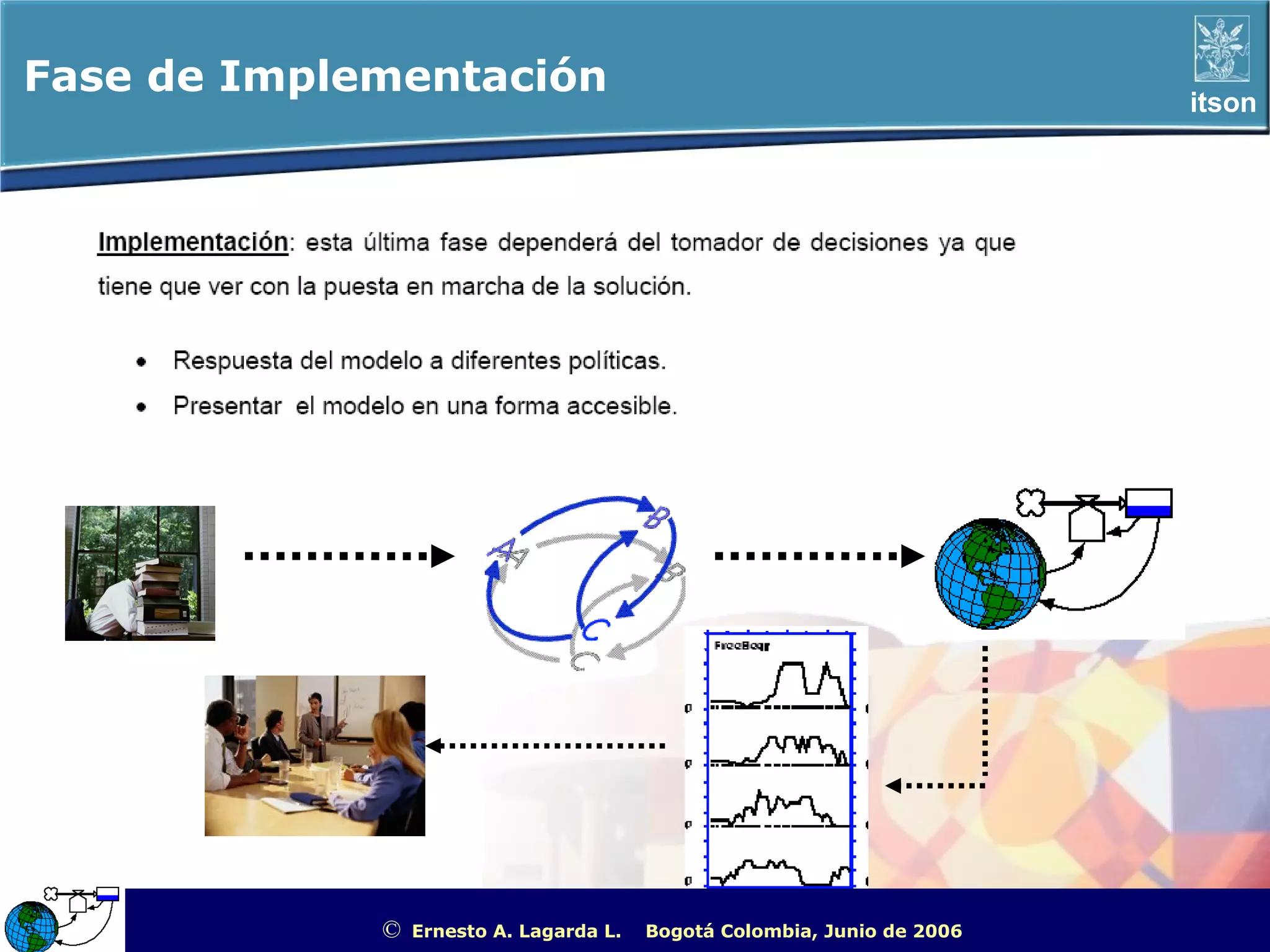

Fase de Implementación itson © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”

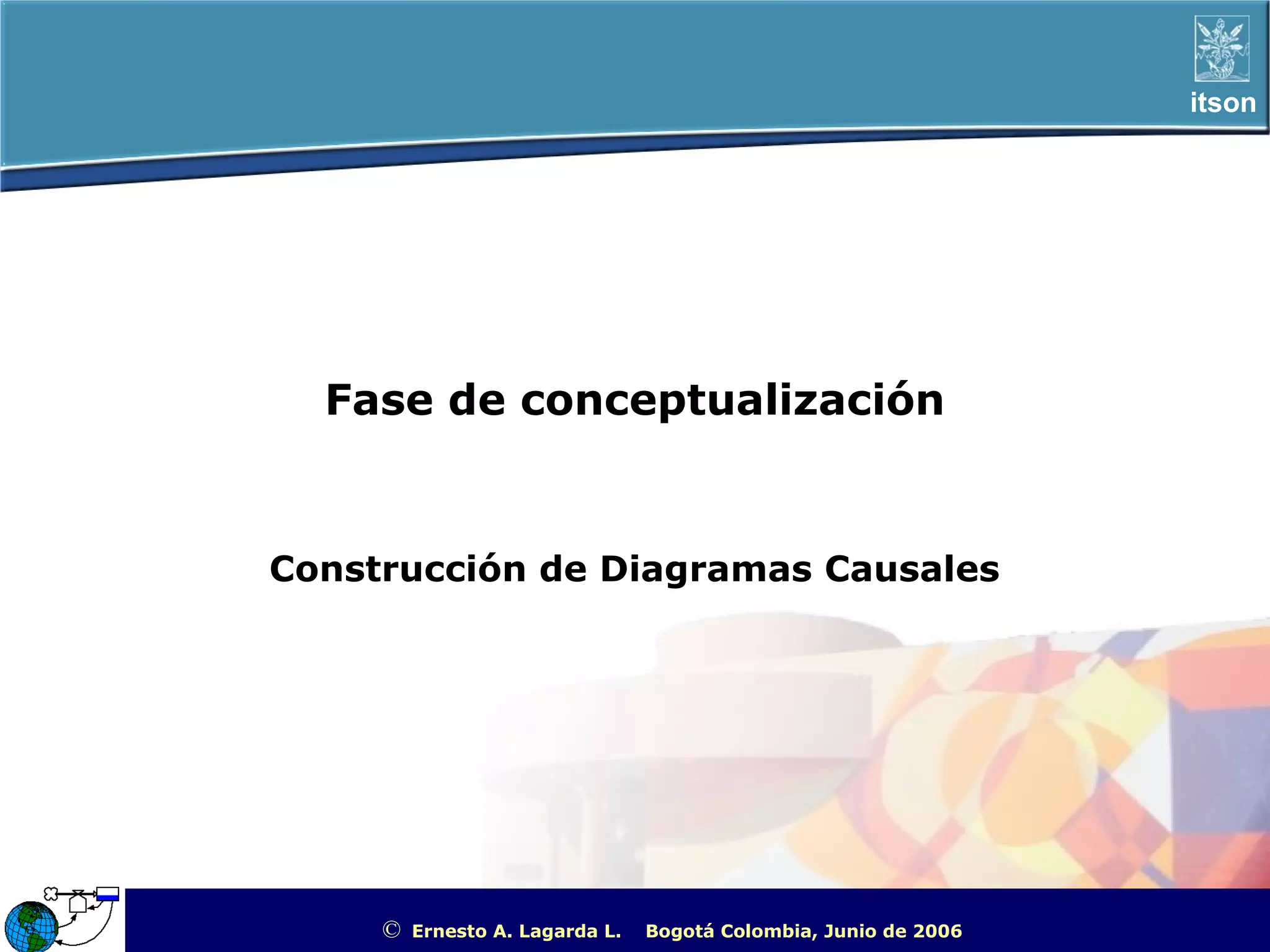

itson Fase de conceptualización Construcción de Diagramas Causales © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”

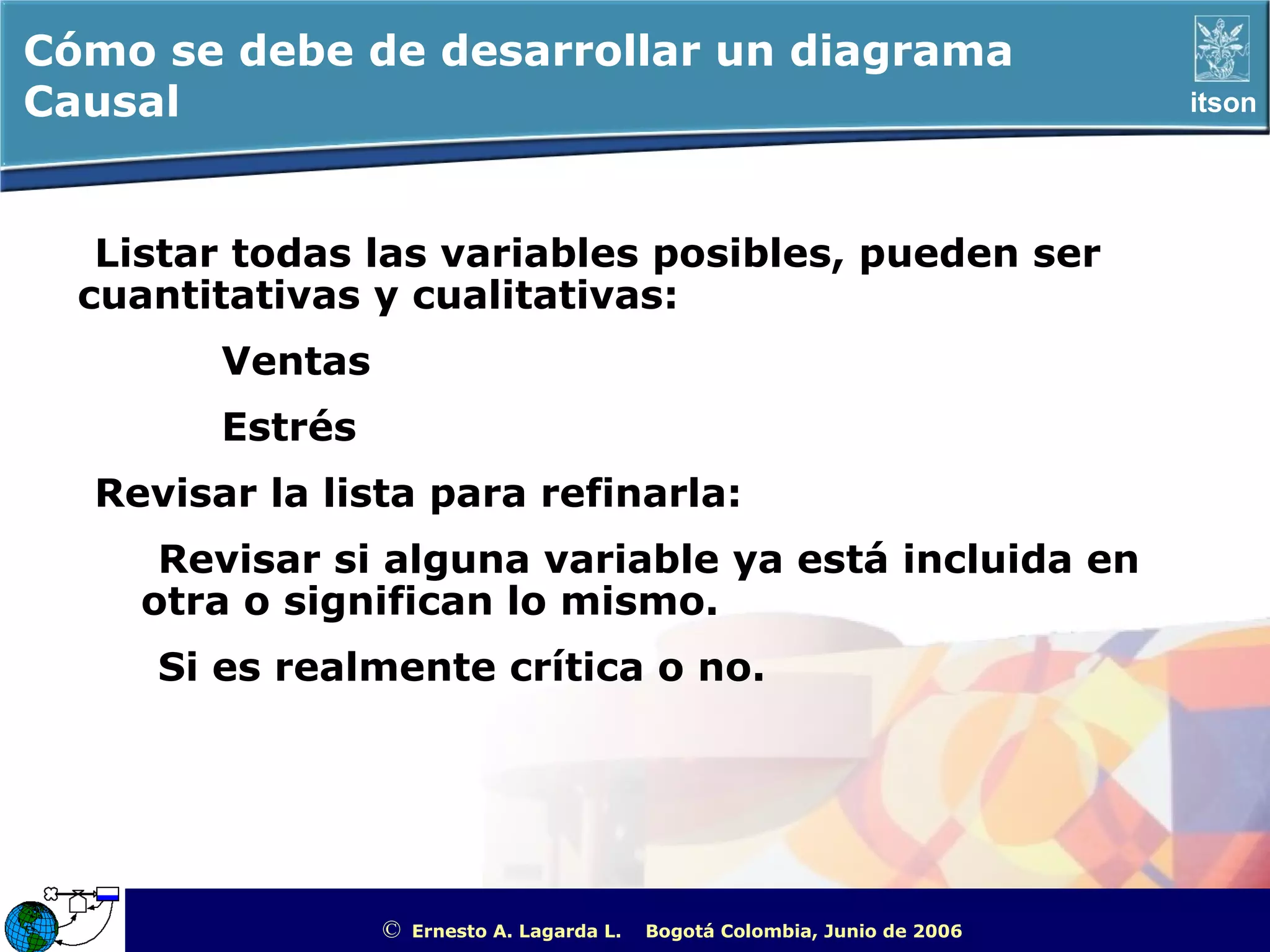

Cómo se debe de desarrollar un diagrama Causal itson Listar todas las variables posibles, pueden ser cuantitativas y cualitativas: Ventas Estrés Revisar la lista para refinarla: Revisar si alguna variable ya está incluida en otra o significan lo mismo. Si es realmente crítica o no. © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”

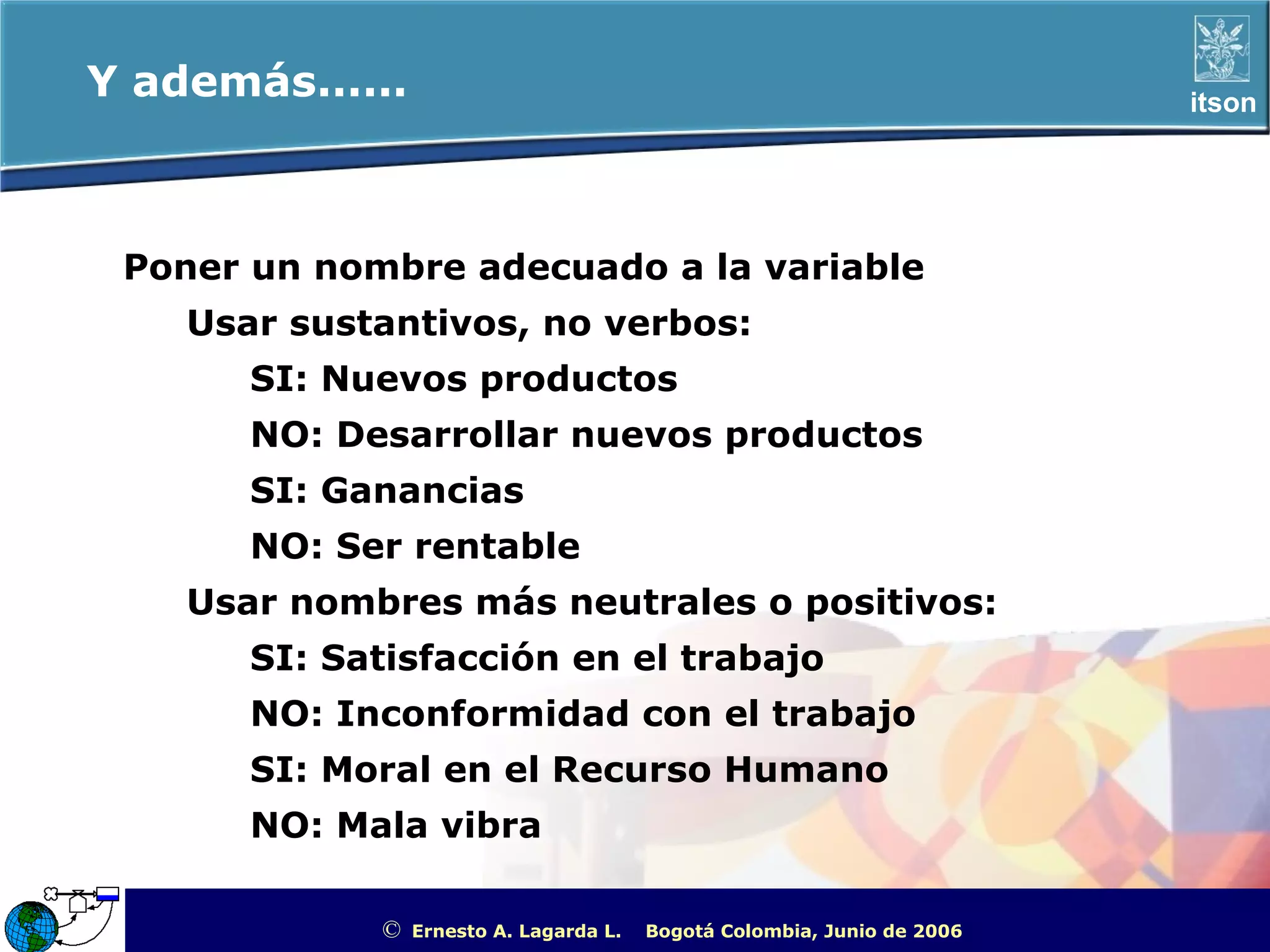

Y además...... itson Poner un nombre adecuado a la variable Usar sustantivos, no verbos: SI: Nuevos productos NO: Desarrollar nuevos productos SI: Ganancias NO: Ser rentable Usar nombres más neutrales o positivos: SI: Satisfacción en el trabajo NO: Inconformidad con el trabajo SI: Moral en el Recurso Humano NO: Mala vibra © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”

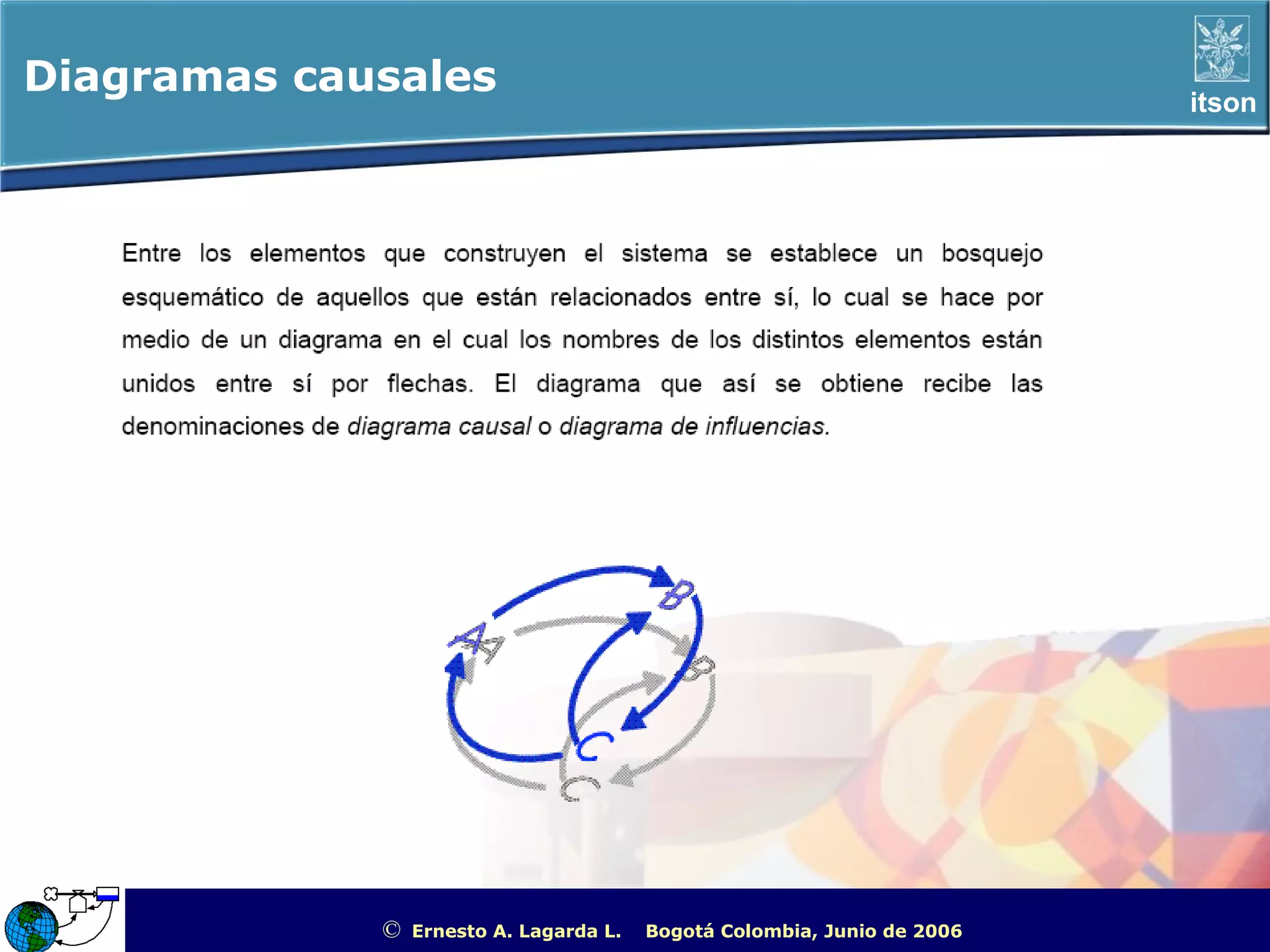

Diagramas causales itson © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”

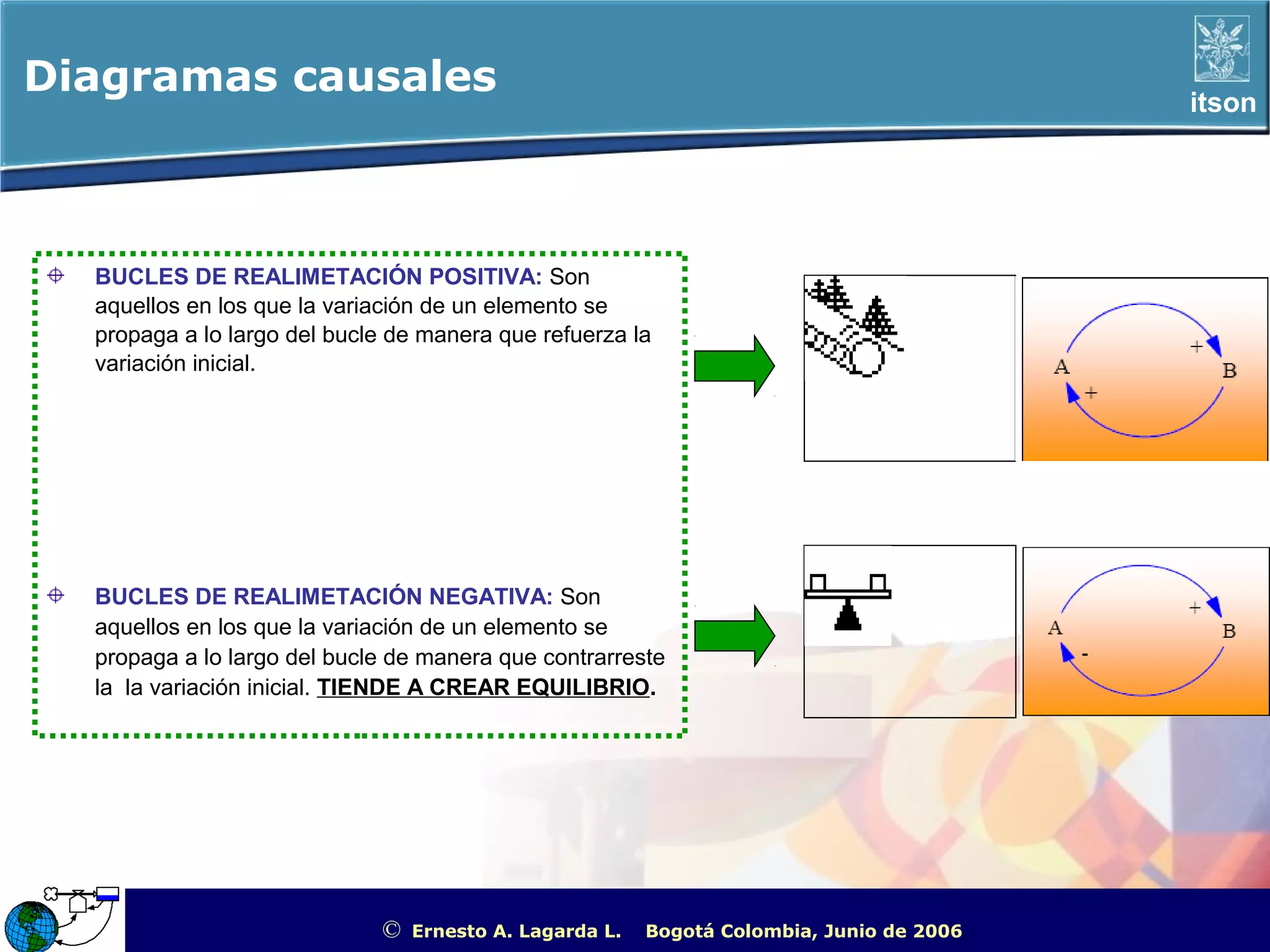

Diagramas causales itson BUCLES DE REALIMETACIÓN POSITIVA: Son aquellos en los que la variación de un elemento se propaga a lo largo del bucle de manera que refuerza la variación inicial. BUCLES DE REALIMETACIÓN NEGATIVA: Son aquellos en los que la variación de un elemento se propaga a lo largo del bucle de manera que contrarreste la la variación inicial. TIENDE A CREAR EQUILIBRIO. © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”

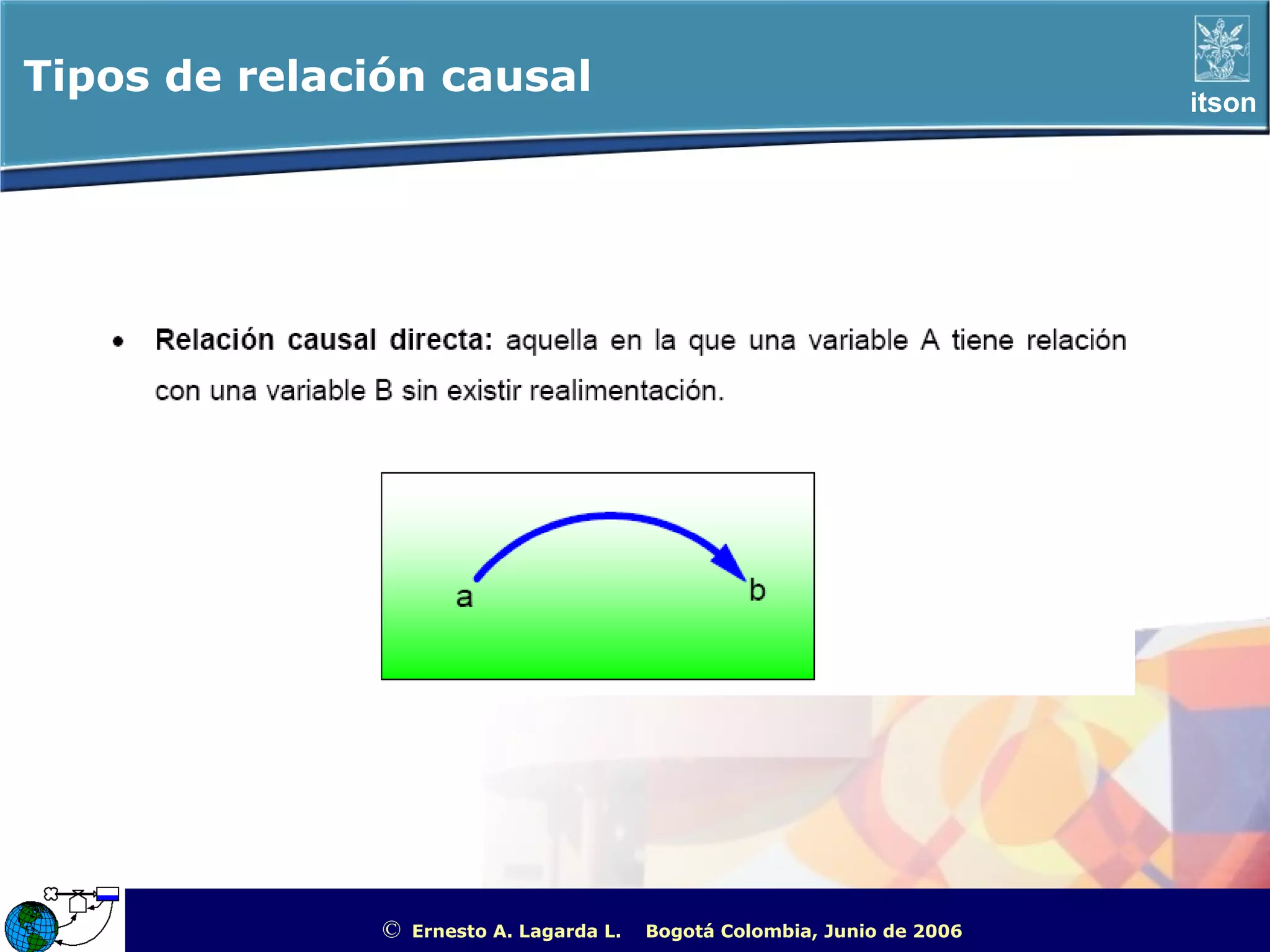

Tipos de relación causal itson © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
Veamos los siguientes ejemplos: itson Relación causal directa CE OT NO SN U M OD E A L IS M + P E S O + © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
Ejemplo 2 itson + O F E R T A + D E M A N D © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
Ejemplo 3 itson PPM RES EL PRD AX RA SE EN AE + R E S U L T A D O + © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
Ejemplo 4 itson - P O B L A C I ON RA EP CI U R ST O P E R CA + © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”

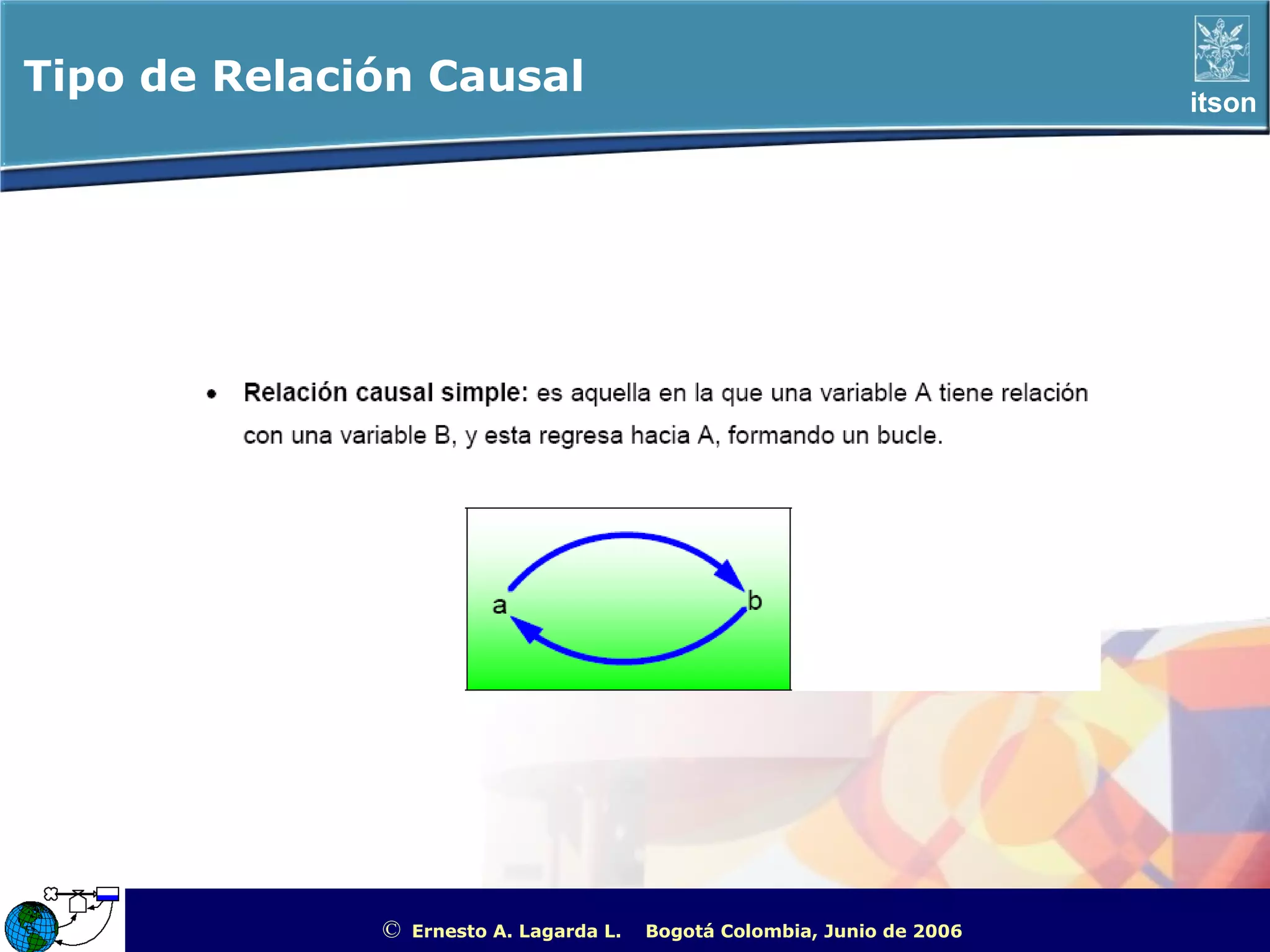

Tipo de Relación Causal itson © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”

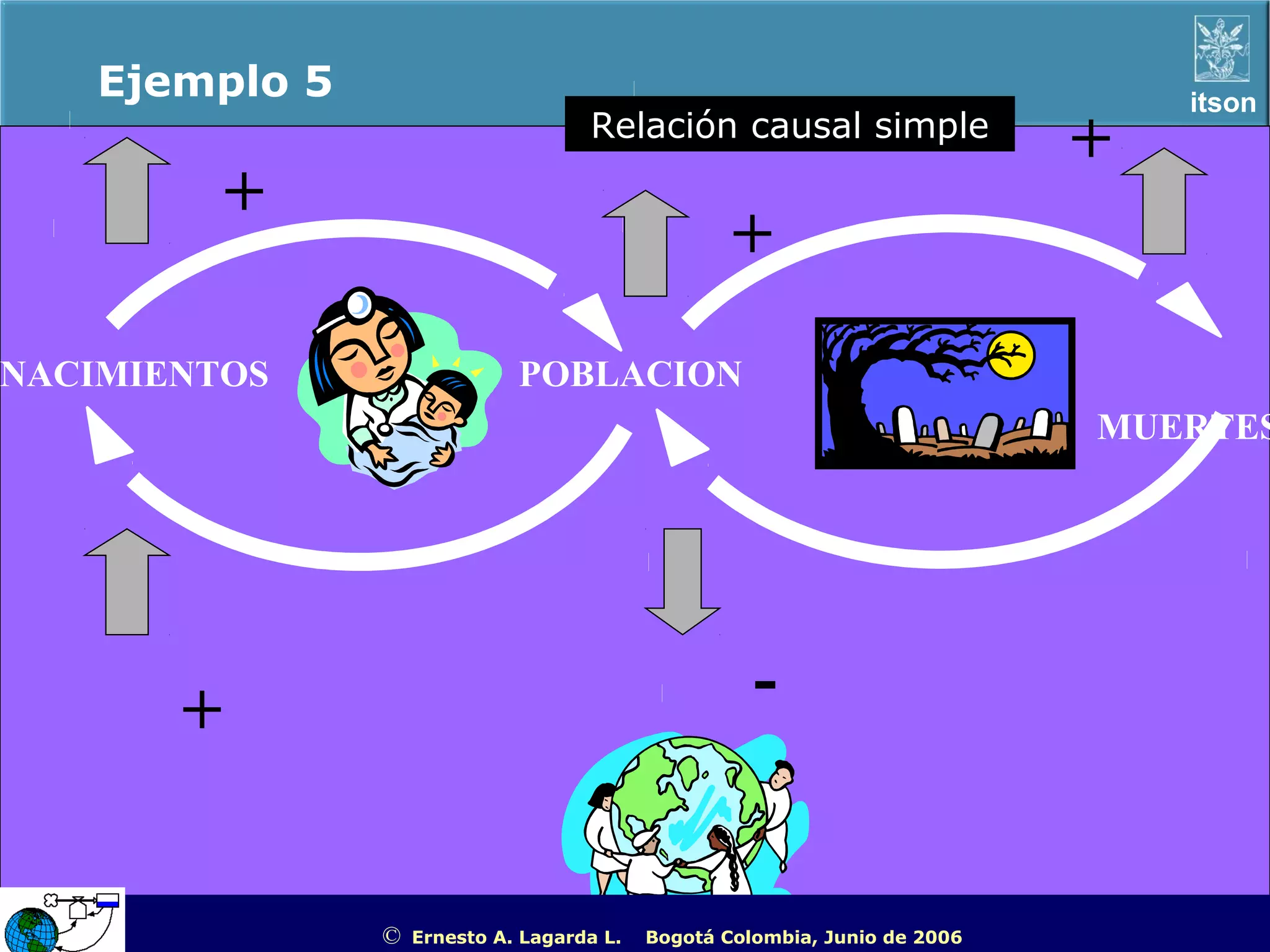

Ejemplo 5 itson Relación causal simple + + + NACIMIENTOS POBLACION MUERTES + - © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”

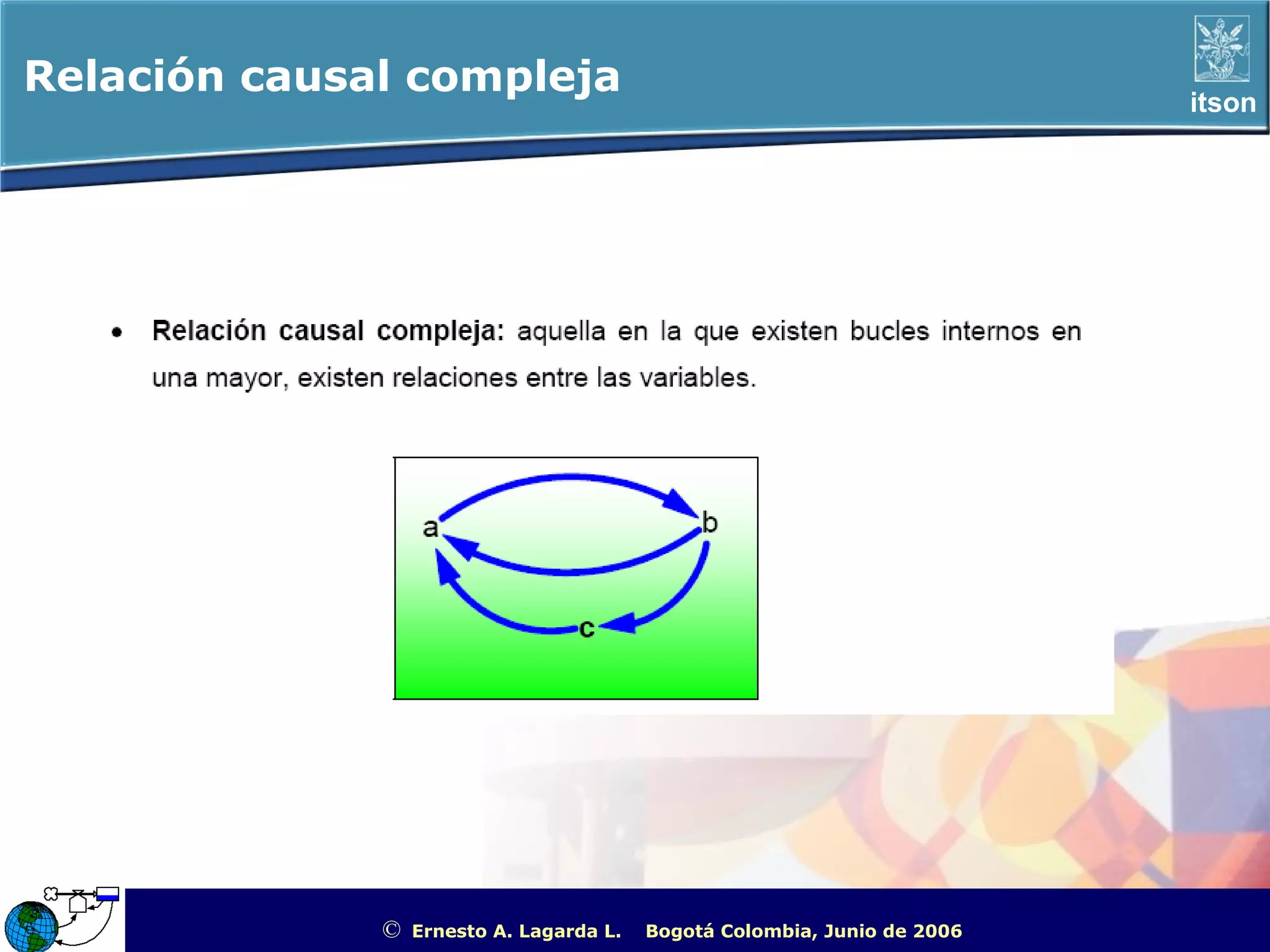

Relación causal compleja itson © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
Ejemplo 6 itson P E D I O S P R O D U C I N + + + - IR N V ET A I O + Relación causal Compleja ITSON - “Educar para Trascender”

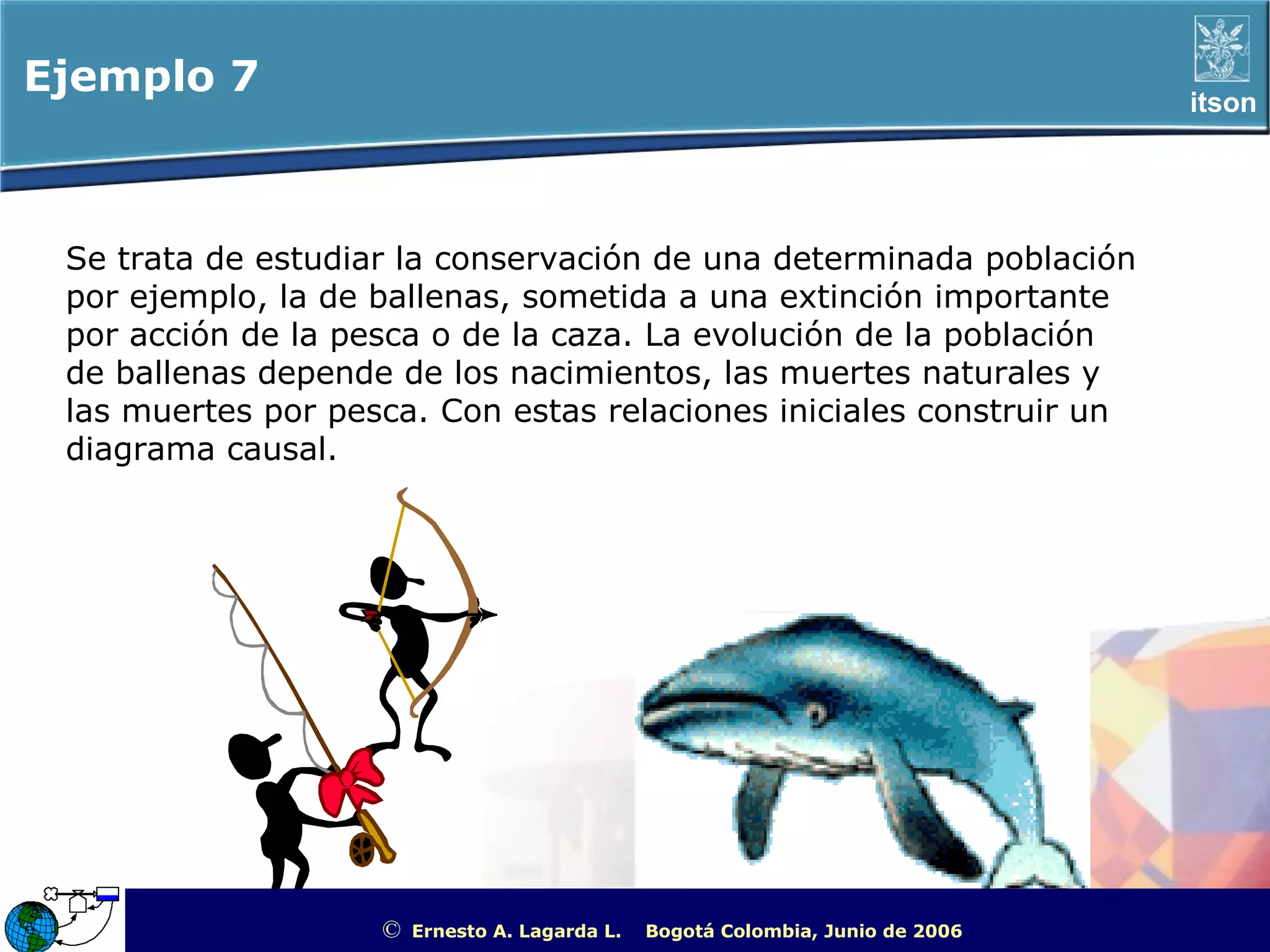

Ejemplo 7 itson Se trata de estudiar la conservación de una determinada población por ejemplo, la de ballenas, sometida a una extinción importante por acción de la pesca o de la caza. La evolución de la población de ballenas depende de los nacimientos, las muertes naturales y las muertes por pesca. Con estas relaciones iniciales construir un diagrama causal. © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
Caza de la ballena itson N A C I M E N T O S M U E R T S PN O B L A C IL O ND E B A E A S © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”

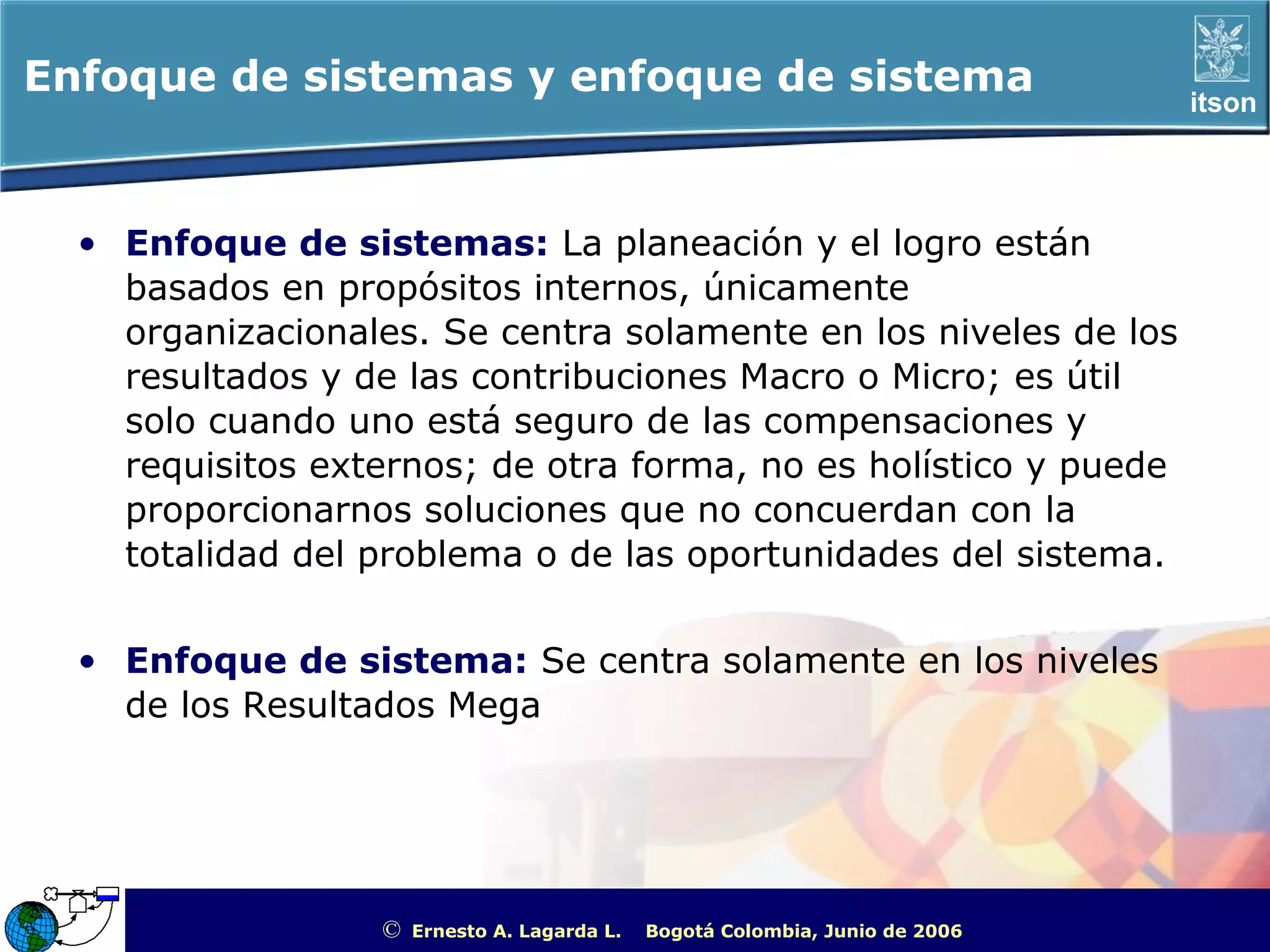

Enfoque de sistemas y enfoque de sistema itson • Enfoque de sistemas: La planeación y el logro están basados en propósitos internos, únicamente organizacionales. Se centra solamente en los niveles de los resultados y de las contribuciones Macro o Micro; es útil solo cuando uno está seguro de las compensaciones y requisitos externos; de otra forma, no es holístico y puede proporcionarnos soluciones que no concuerdan con la totalidad del problema o de las oportunidades del sistema. • Enfoque de sistema: Se centra solamente en los niveles de los Resultados Mega © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”

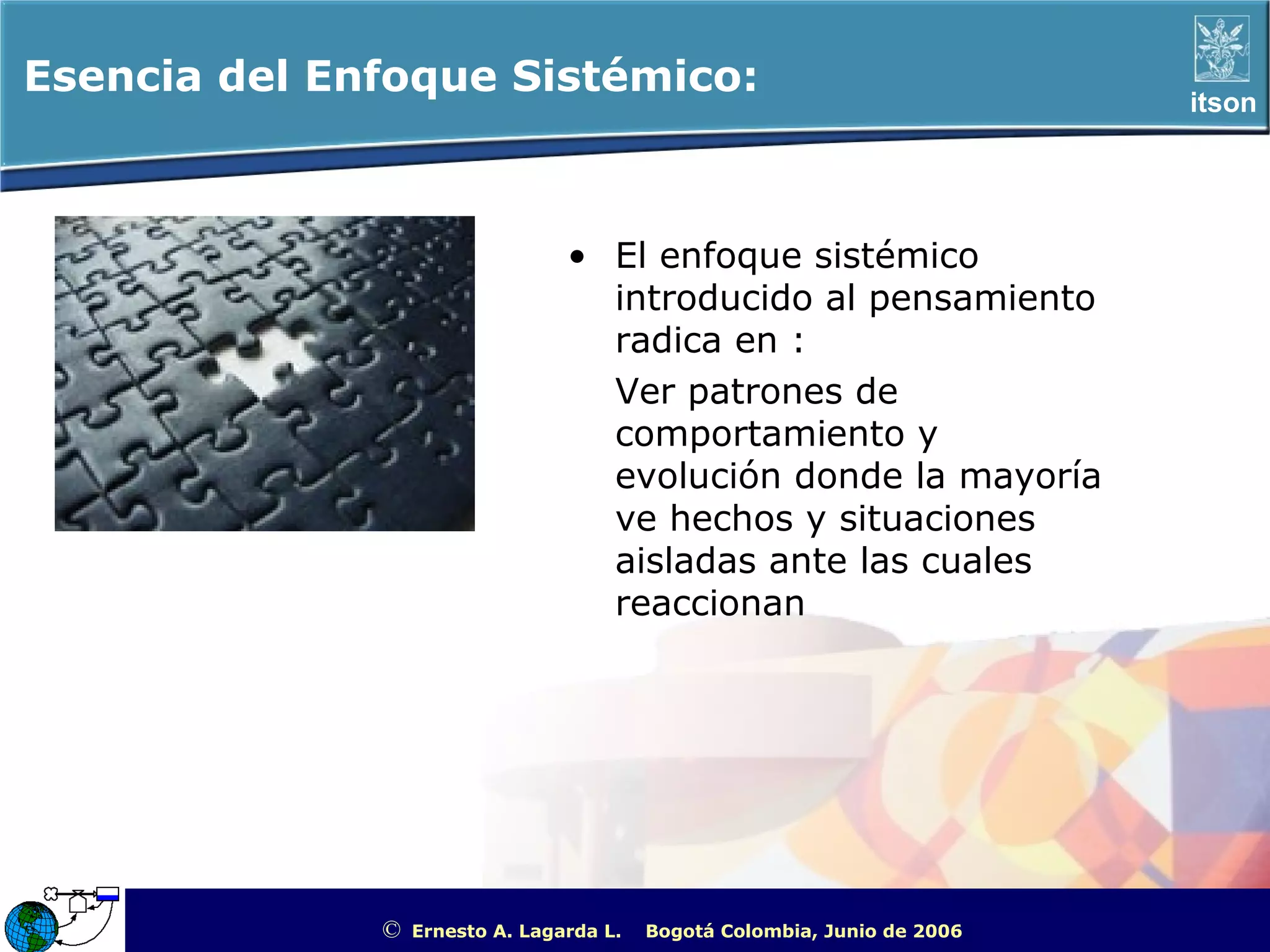

Esencia del Enfoque Sistémico: itson • El enfoque sistémico introducido al pensamiento radica en : Ver patrones de comportamiento y evolución donde la mayoría ve hechos y situaciones aisladas ante las cuales reaccionan © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”

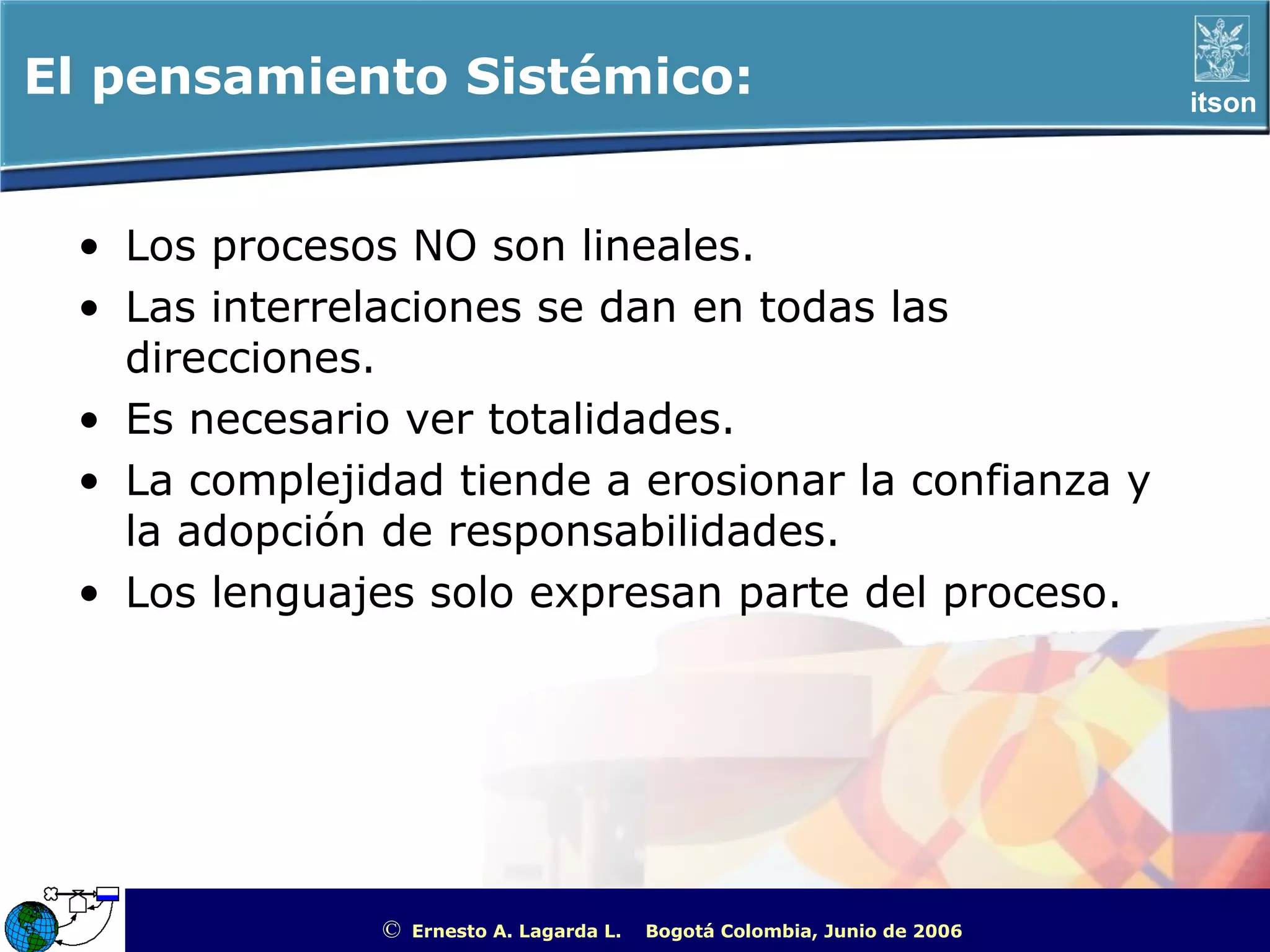

El pensamiento Sistémico: itson • Los procesos NO son lineales. • Las interrelaciones se dan en todas las direcciones. • Es necesario ver totalidades. • La complejidad tiende a erosionar la confianza y la adopción de responsabilidades. • Los lenguajes solo expresan parte del proceso. © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”

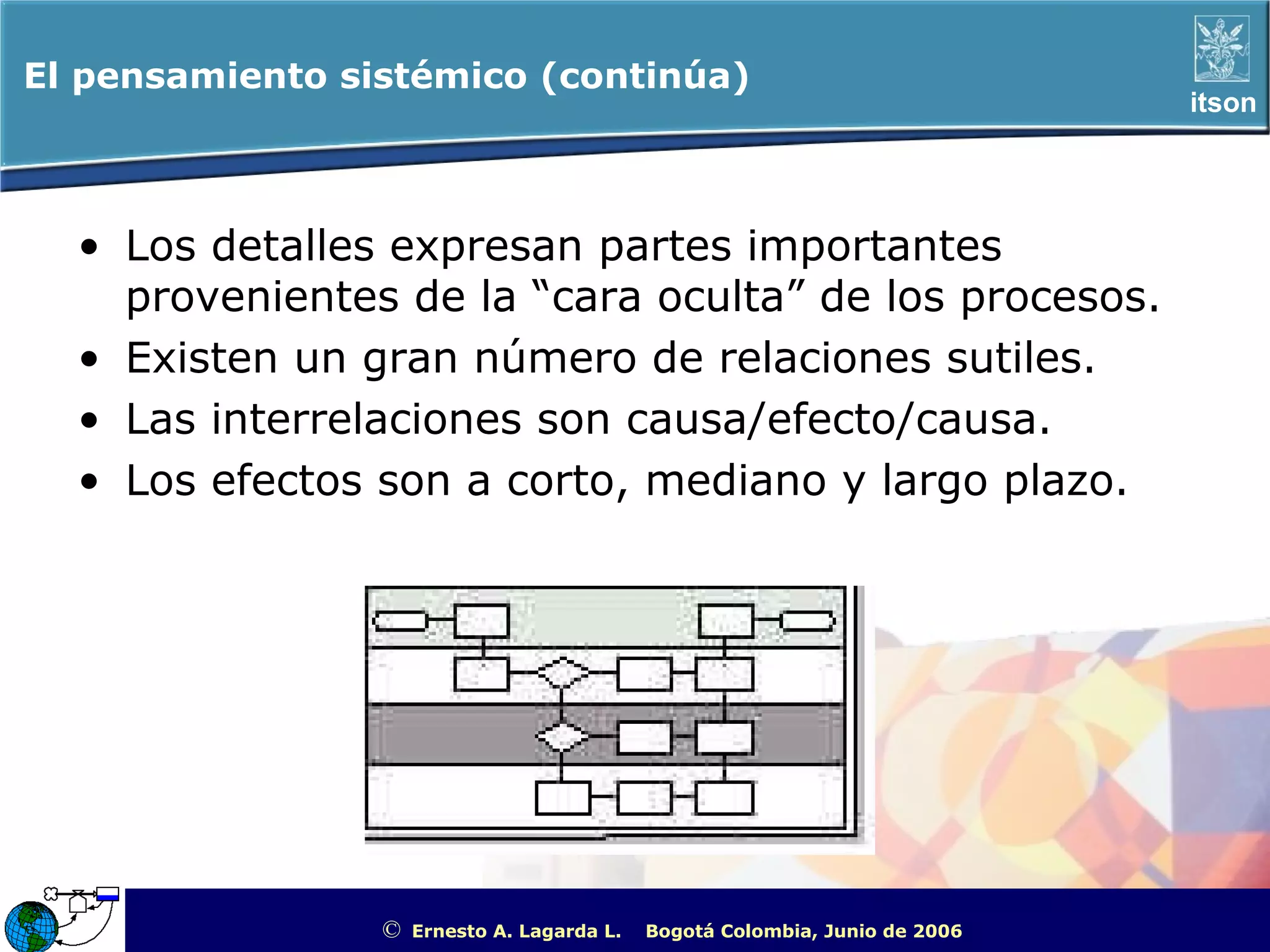

El pensamiento sistémico (continúa) itson • Los detalles expresan partes importantes provenientes de la “cara oculta” de los procesos. • Existen un gran número de relaciones sutiles. • Las interrelaciones son causa/efecto/causa. • Los efectos son a corto, mediano y largo plazo. © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”

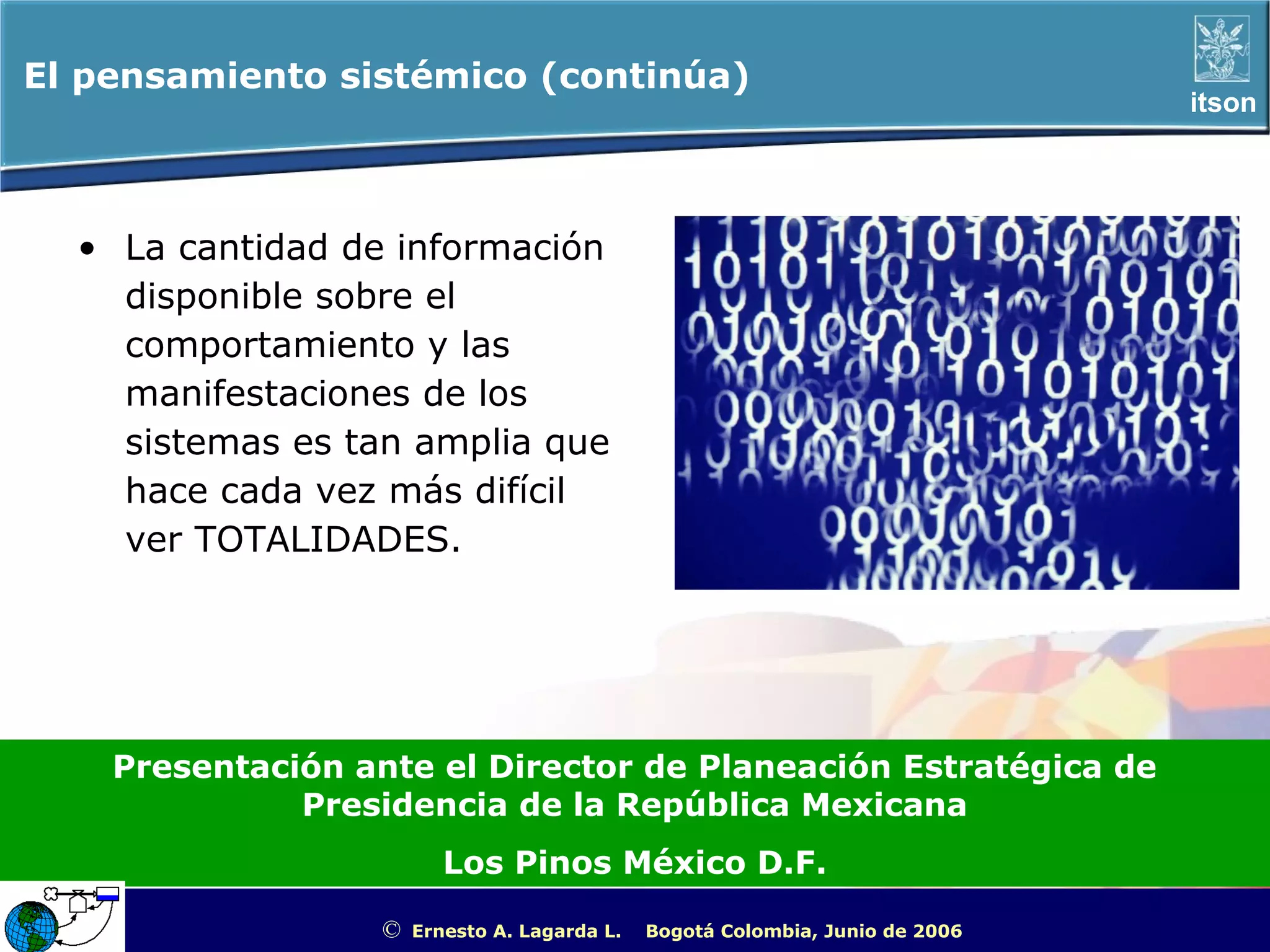

El pensamiento sistémico (continúa) itson • La cantidad de información disponible sobre el comportamiento y las manifestaciones de los sistemas es tan amplia que hace cada vez más difícil ver TOTALIDADES. Presentación ante el Director de Planeación Estratégica de Presidencia de la República Mexicana Los Pinos México D.F. © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”

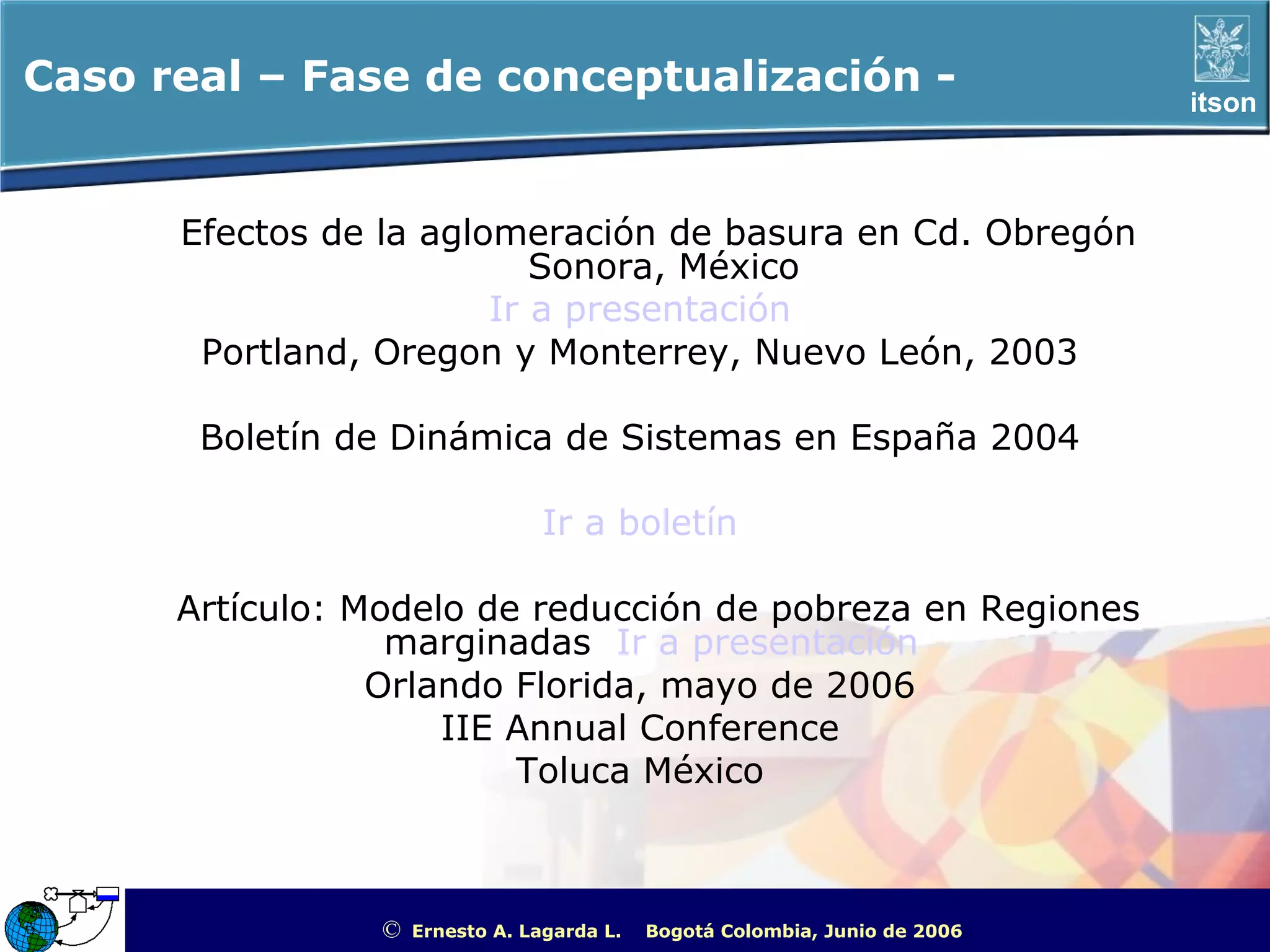

Caso real – Fase de conceptualización - itson Efectos de la aglomeración de basura en Cd. Obregón Sonora, México Ir a presentación Portland, Oregon y Monterrey, Nuevo León, 2003 Boletín de Dinámica de Sistemas en España 2004 Ir a boletín Artículo: Modelo de reducción de pobreza en Regiones marginadas Ir a presentación Orlando Florida, mayo de 2006 IIE Annual Conference Toluca México © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
Desarrollo de casos Caso 1: Egresados de la carrera de IIS vs. Empleos itson Desarrollo del diagrama causal Variables críticas parámetros Ir a vensim 1. 2. Ingresos semestrales Alumnos de IIS 1. 2. promedio de ingresos índice de deserción 3. Deserción 3. tiempo de egreso 4. Egresados 4. contratos proyectados 5. Oferta de empleos Cd. Obregón. 6. Demanda de empleos Cd. 1. Porcentaje de Obregón emigración 7. Demanda de empleos Frontera 8. Contratos Cd. Obregón 9. Empleados en las empresas Cd. Obregón 10. Cantidad deseada por las 11. Emigración 12. Población Económicamente Activa Calificada © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”

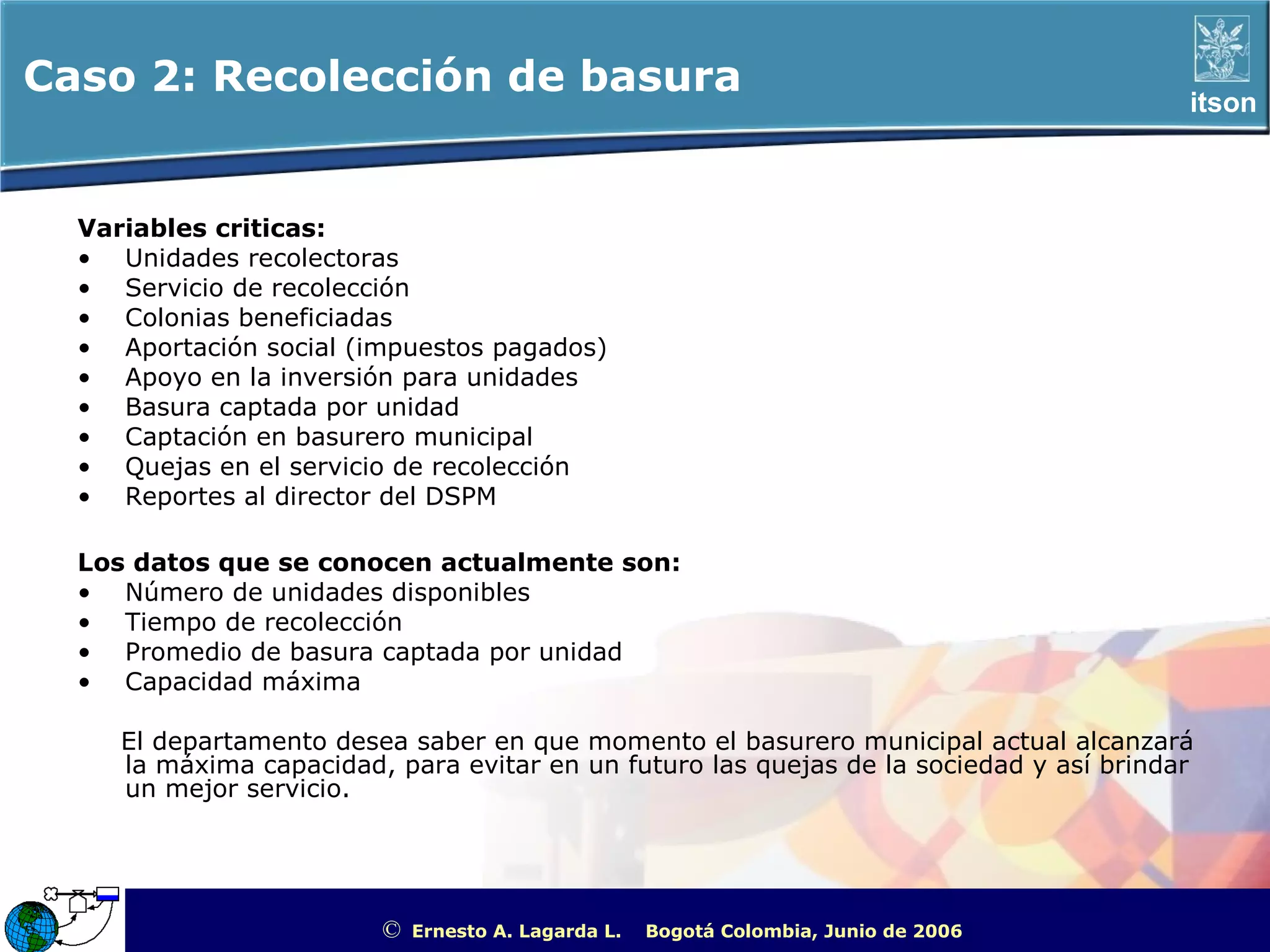

Caso 2: Recolección de basura itson Variables criticas: • Unidades recolectoras • Servicio de recolección • Colonias beneficiadas • Aportación social (impuestos pagados) • Apoyo en la inversión para unidades • Basura captada por unidad • Captación en basurero municipal • Quejas en el servicio de recolección • Reportes al director del DSPM Los datos que se conocen actualmente son: • Número de unidades disponibles • Tiempo de recolección • Promedio de basura captada por unidad • Capacidad máxima El departamento desea saber en que momento el basurero municipal actual alcanzará la máxima capacidad, para evitar en un futuro las quejas de la sociedad y así brindar un mejor servicio. © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”

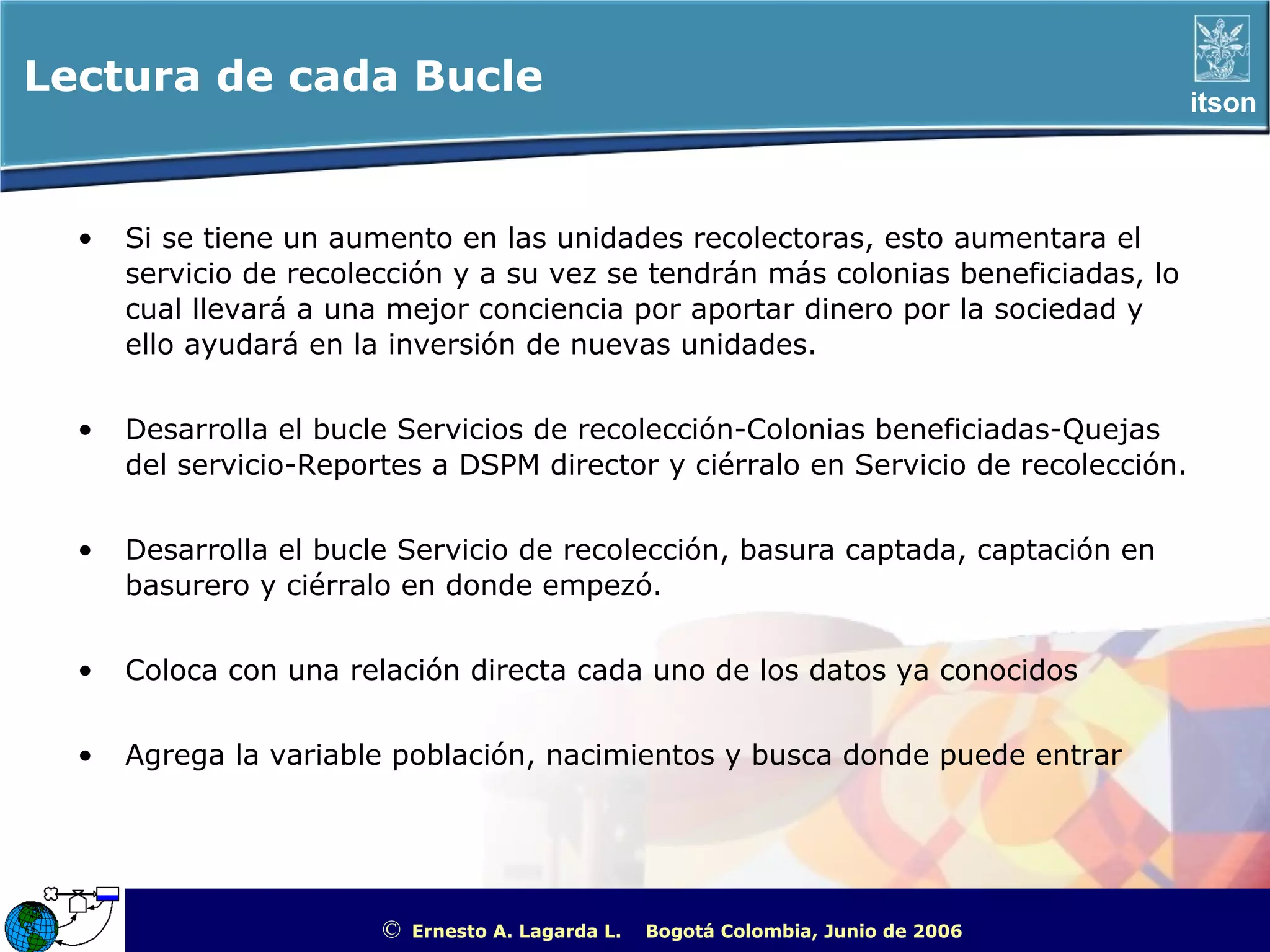

Lectura de cada Bucle itson • Si se tiene un aumento en las unidades recolectoras, esto aumentara el servicio de recolección y a su vez se tendrán más colonias beneficiadas, lo cual llevará a una mejor conciencia por aportar dinero por la sociedad y ello ayudará en la inversión de nuevas unidades. • Desarrolla el bucle Servicios de recolección-Colonias beneficiadas-Quejas del servicio-Reportes a DSPM director y ciérralo en Servicio de recolección. • Desarrolla el bucle Servicio de recolección, basura captada, captación en basurero y ciérralo en donde empezó. • Coloca con una relación directa cada uno de los datos ya conocidos • Agrega la variable población, nacimientos y busca donde puede entrar © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”

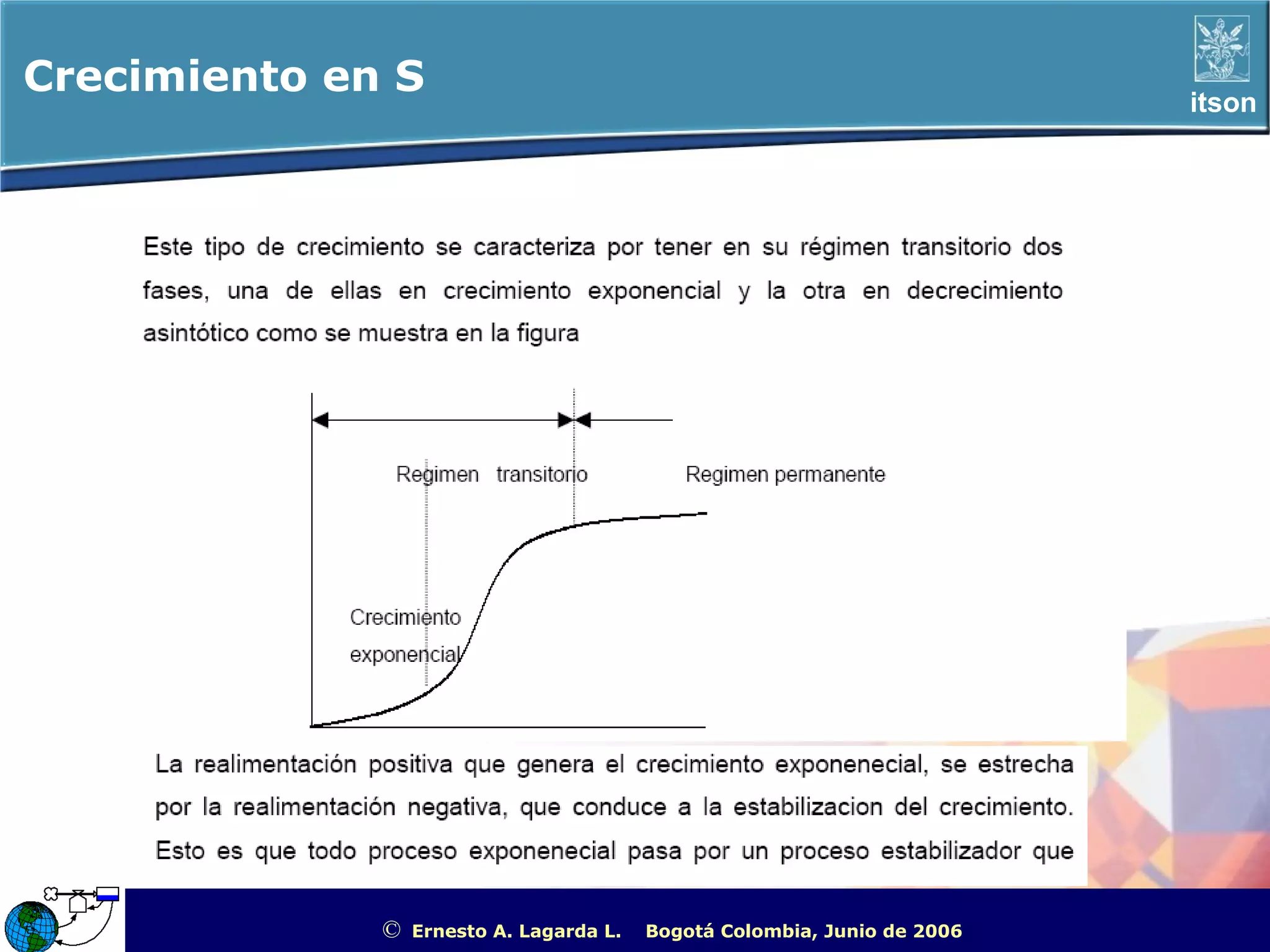

Crecimiento en S itson © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”

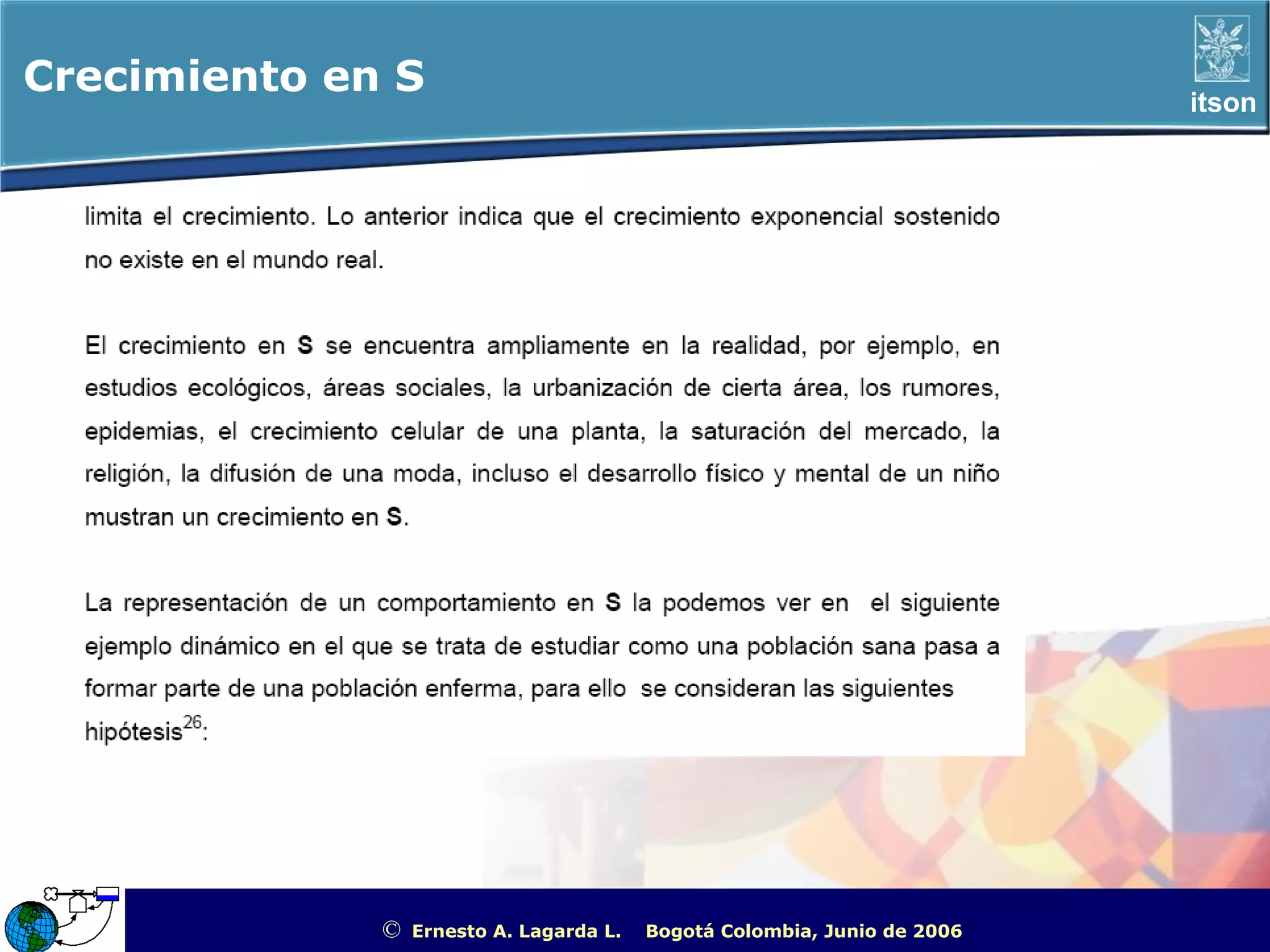

Crecimiento en S itson © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”

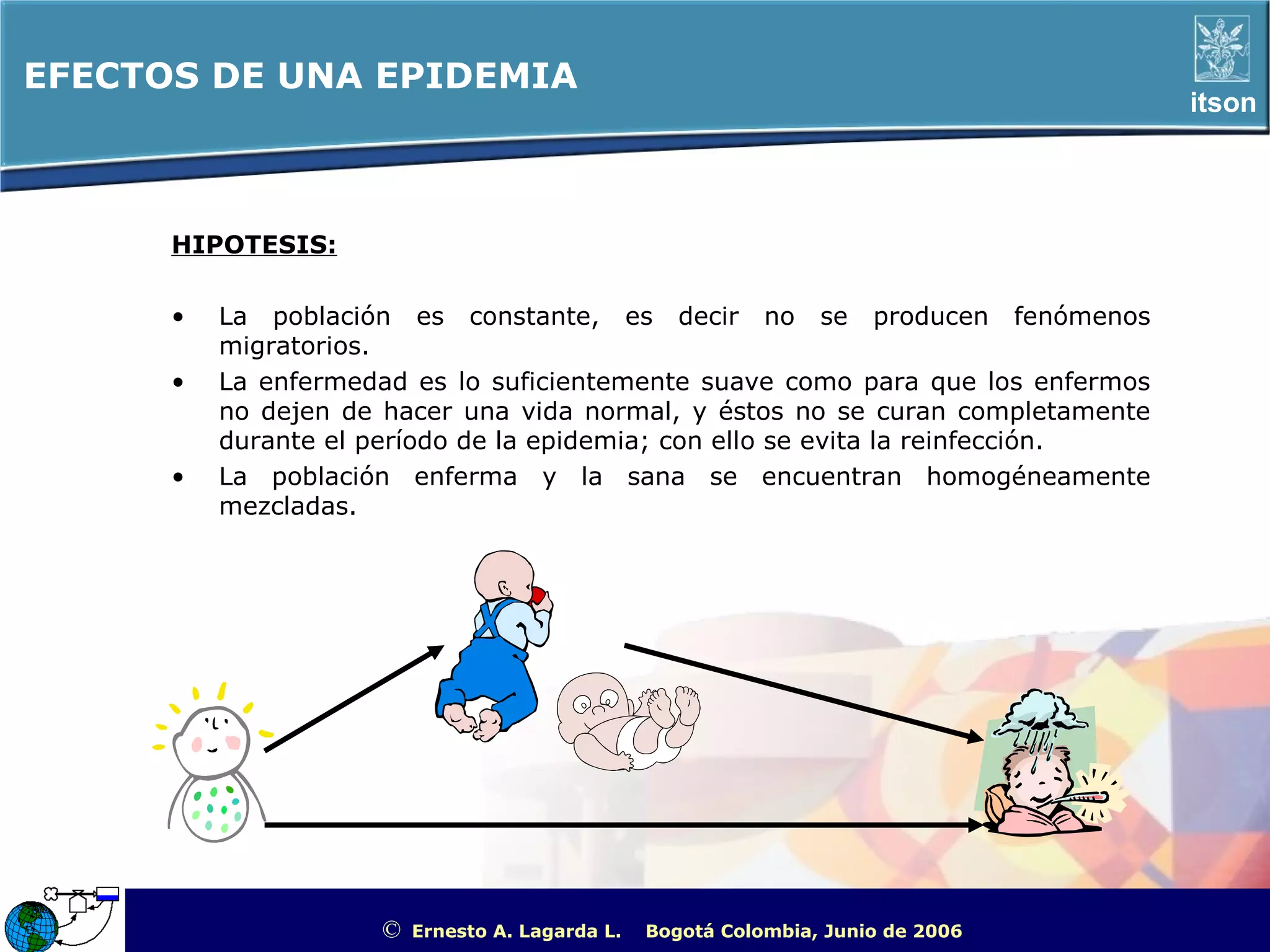

EFECTOS DE UNA EPIDEMIA itson HIPOTESIS: • La población es constante, es decir no se producen fenómenos migratorios. • La enfermedad es lo suficientemente suave como para que los enfermos no dejen de hacer una vida normal, y éstos no se curan completamente durante el período de la epidemia; con ello se evita la reinfección. • La población enferma y la sana se encuentran homogéneamente mezcladas. © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”

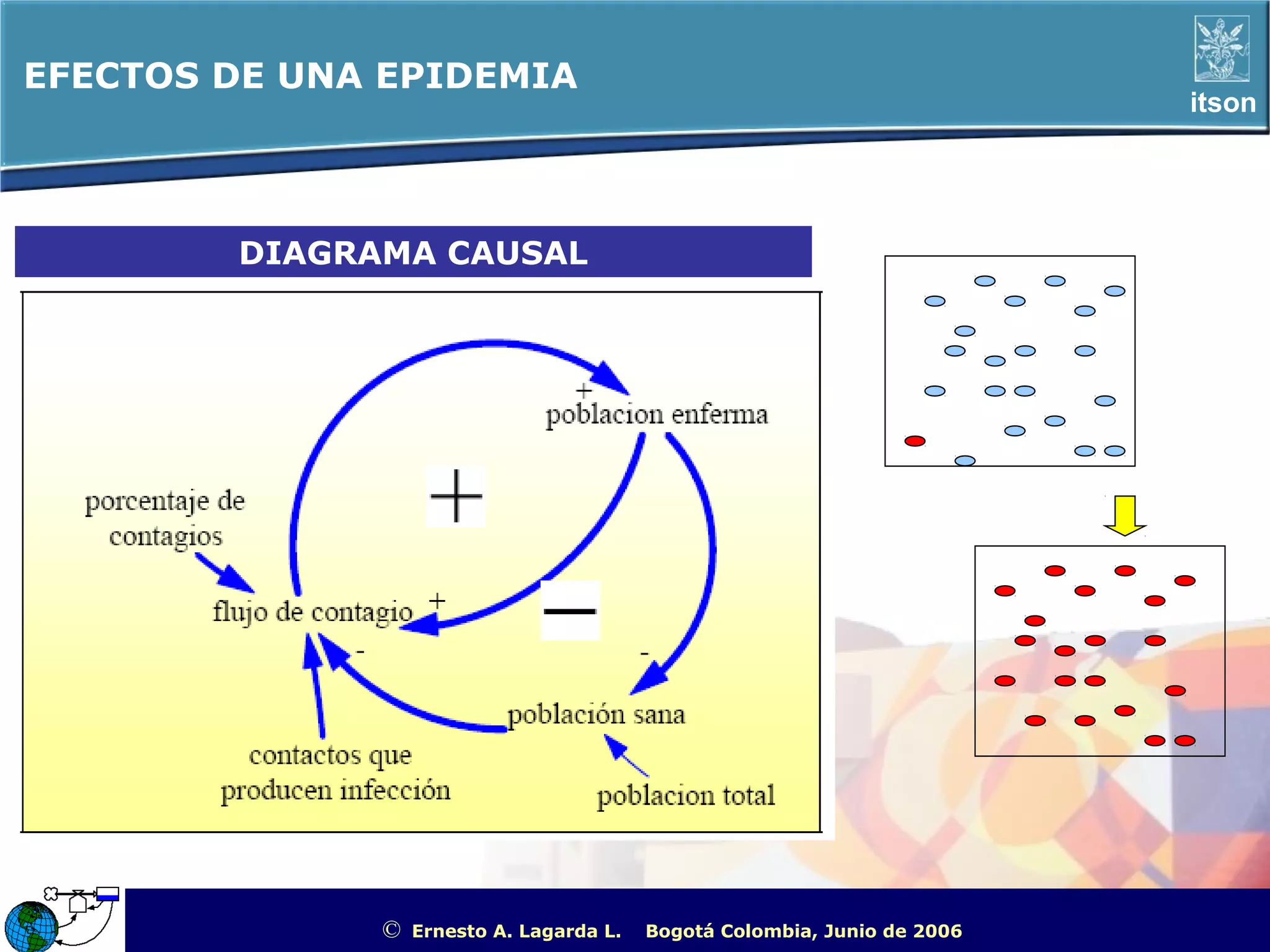

EFECTOS DE UNA EPIDEMIA itson DIAGRAMA CAUSAL © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”

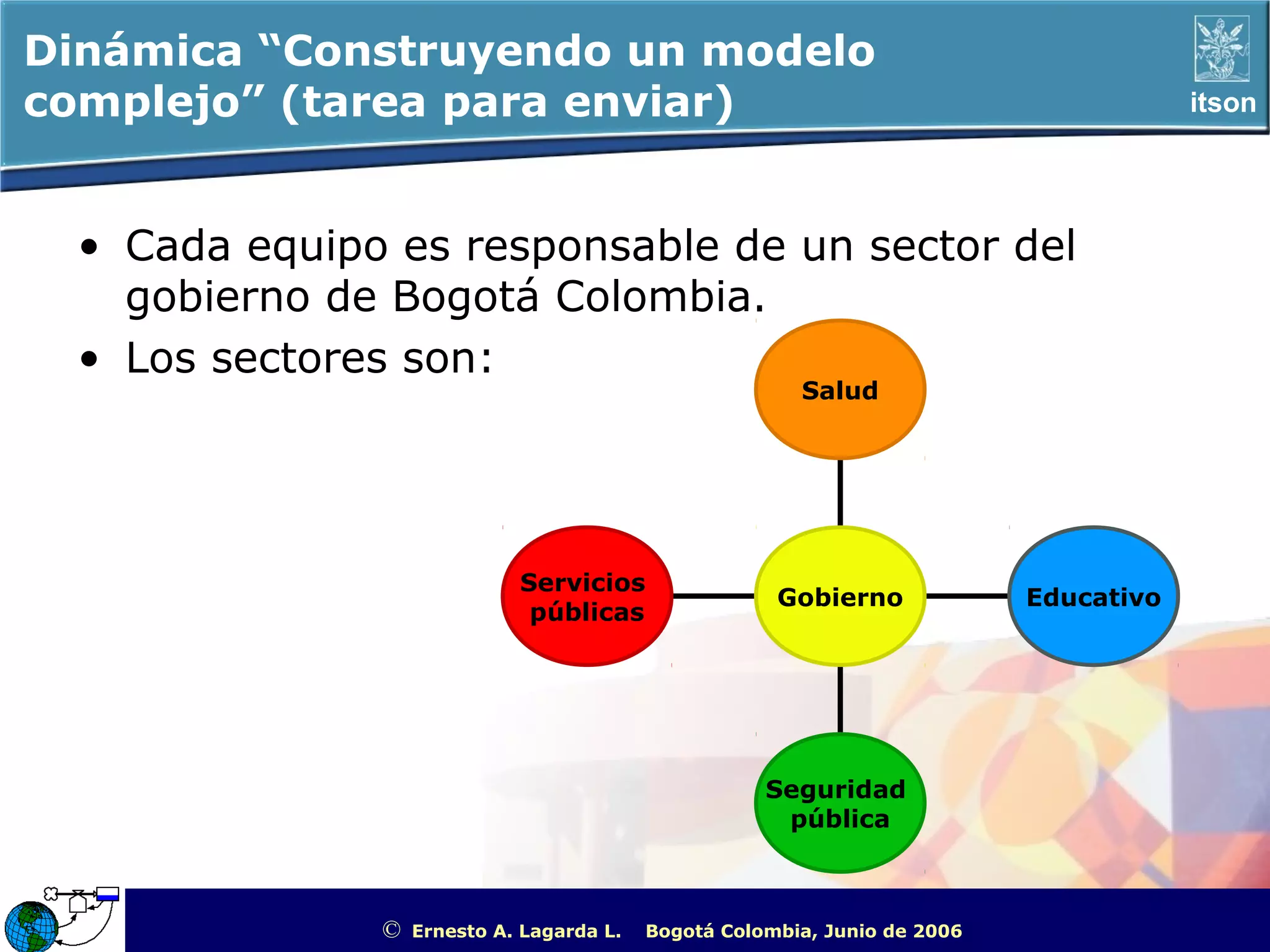

Dinámica “Construyendo un modelo complejo” (tarea para enviar) itson • Cada equipo es responsable de un sector del gobierno de Bogotá Colombia. • Los sectores son: Salud Servicios Gobierno Educativo públicas Seguridad pública © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
Instrucciones itson 1. Determine que partes del sistema le interesa analizar. 2. Defina las variables críticas (exógenas y endógenas) que se relacionan con el enfoque MEGA. 3. Defina los indicadores relacionados con las variables que usted ha seleccionado (consulte fuentes oficiales) 4. Desarrolle el modelo causal © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”

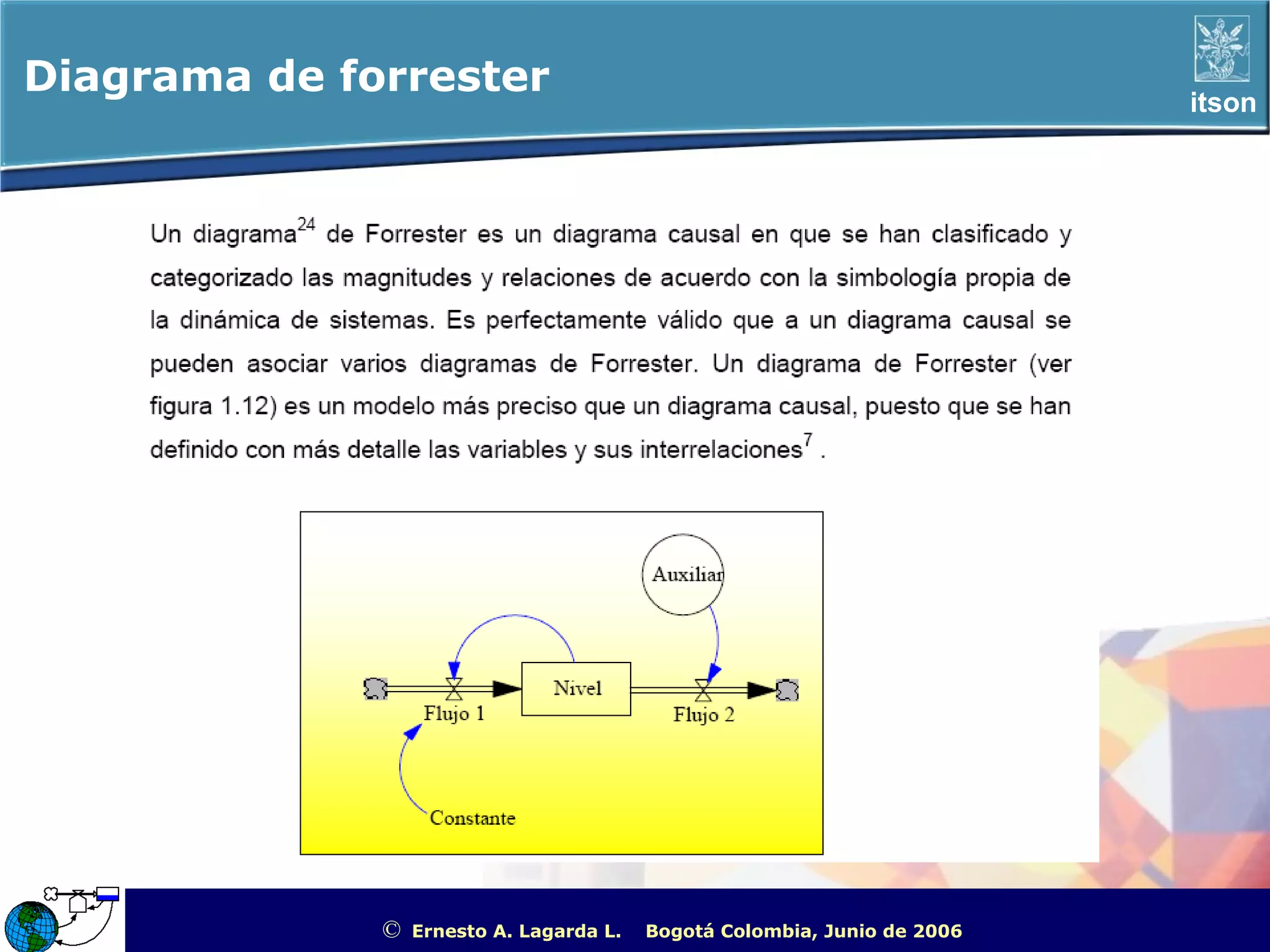

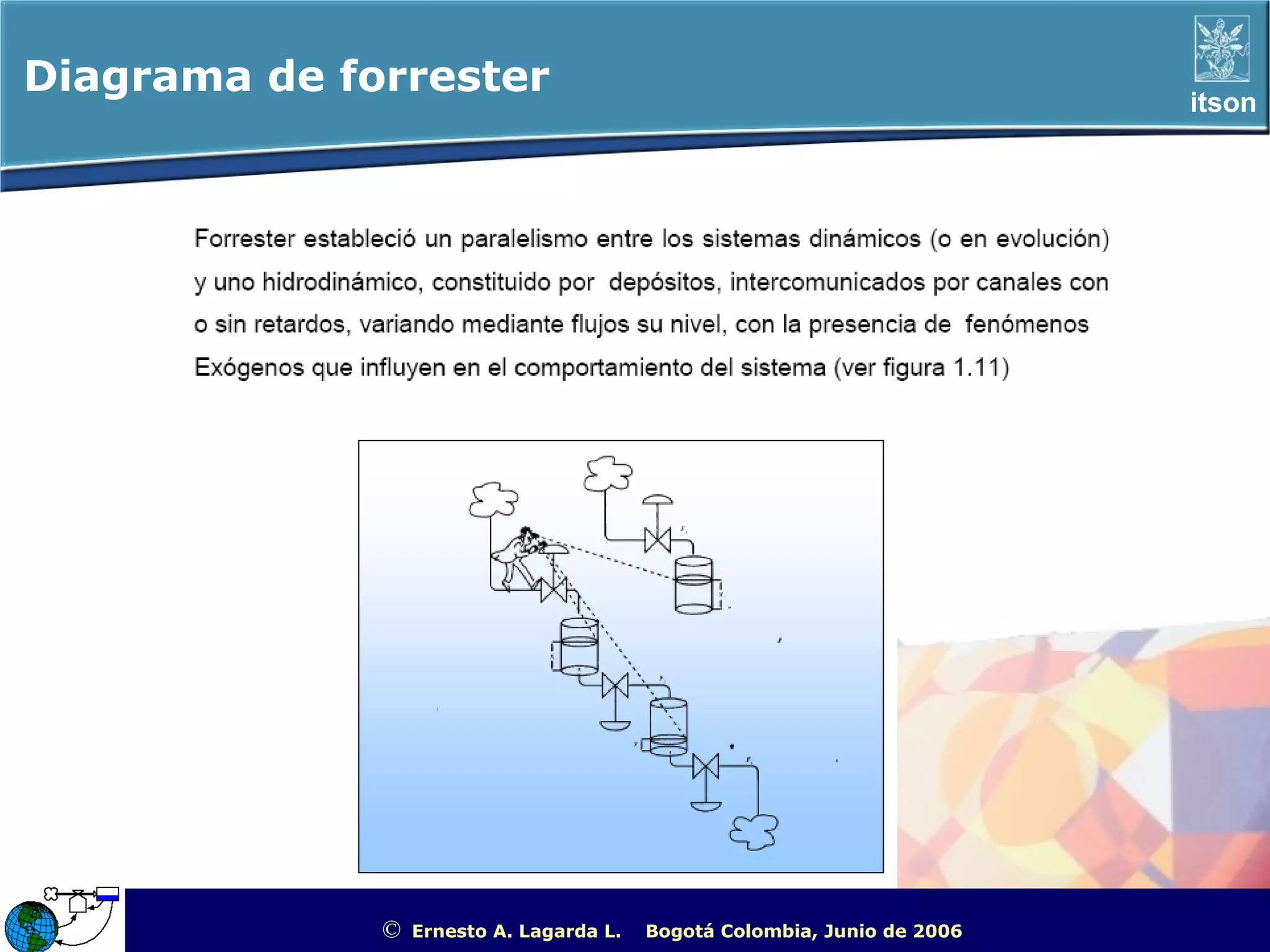

Diagrama de forrester itson © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
Diagrama de forrester itson © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”

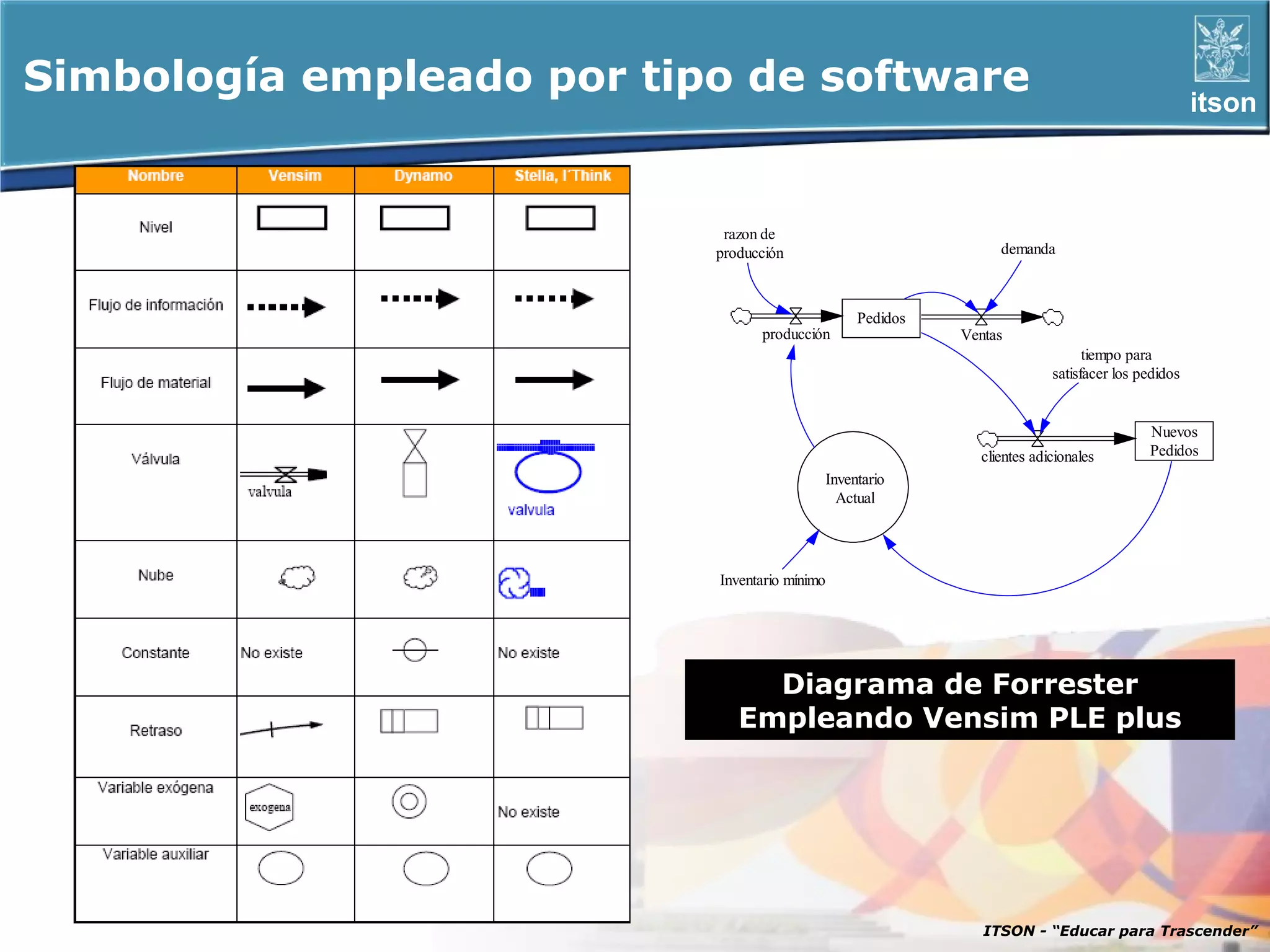

Simbología empleado por tipo de software itson razon de producción demanda Pedidos producción Ventas tiempo para satisfacer los pedidos Nuevos clientes adicionales Pedidos Inventario Actual Inventario mínimo Diagrama de Forrester Empleando Vensim PLE plus ITSON - “Educar para Trascender”

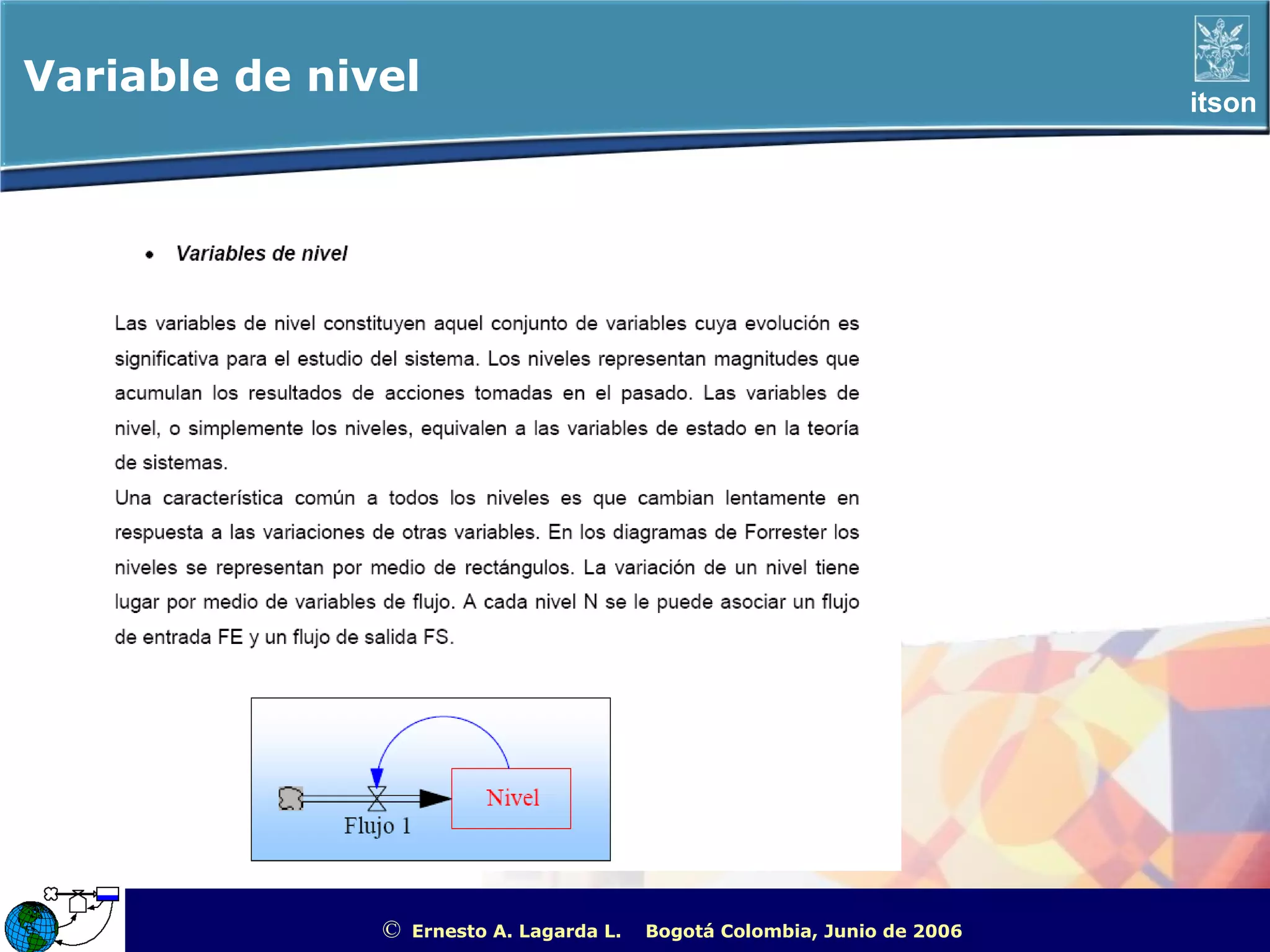

Variable de nivel itson © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”

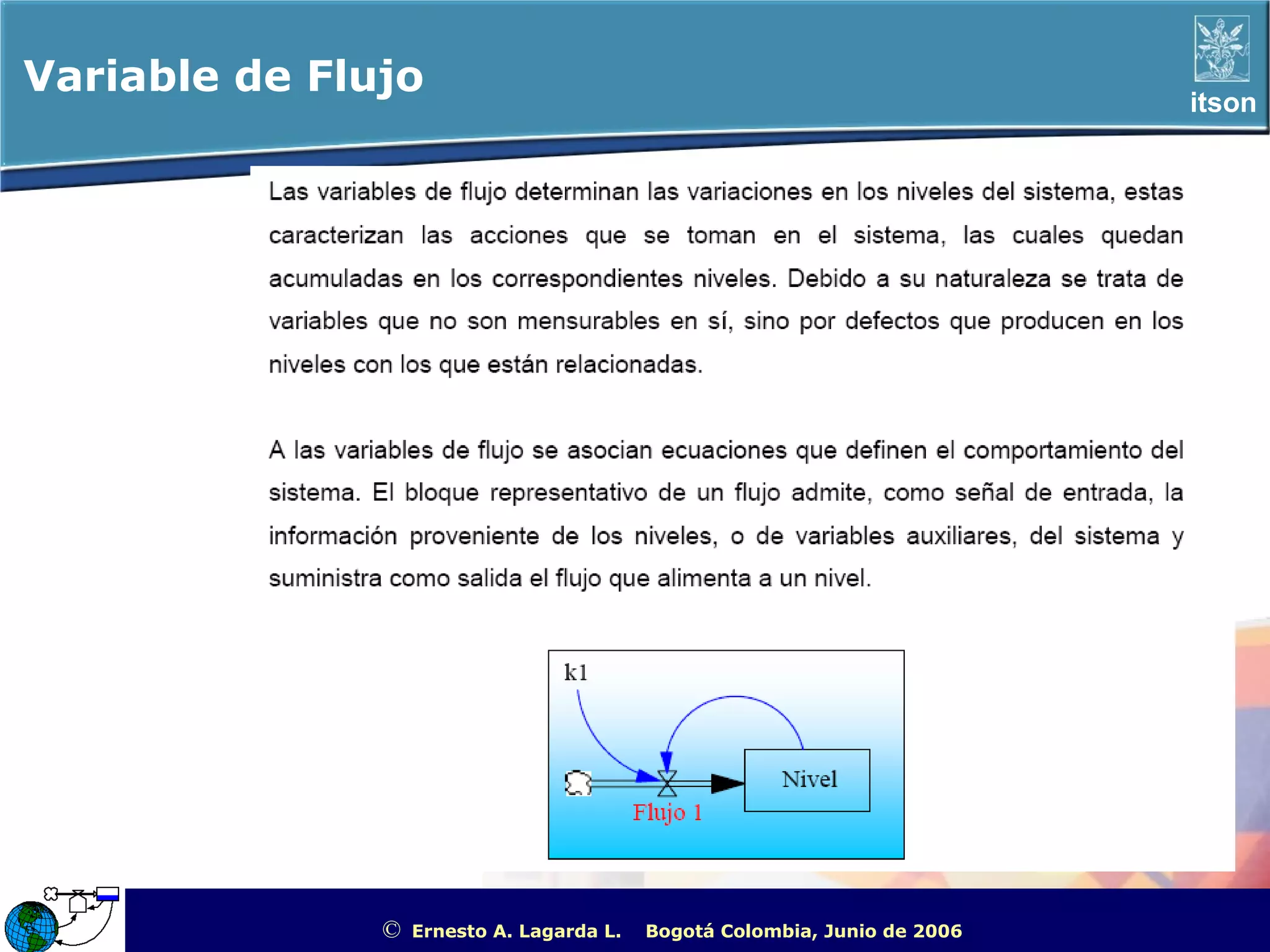

Variable de Flujo itson © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”

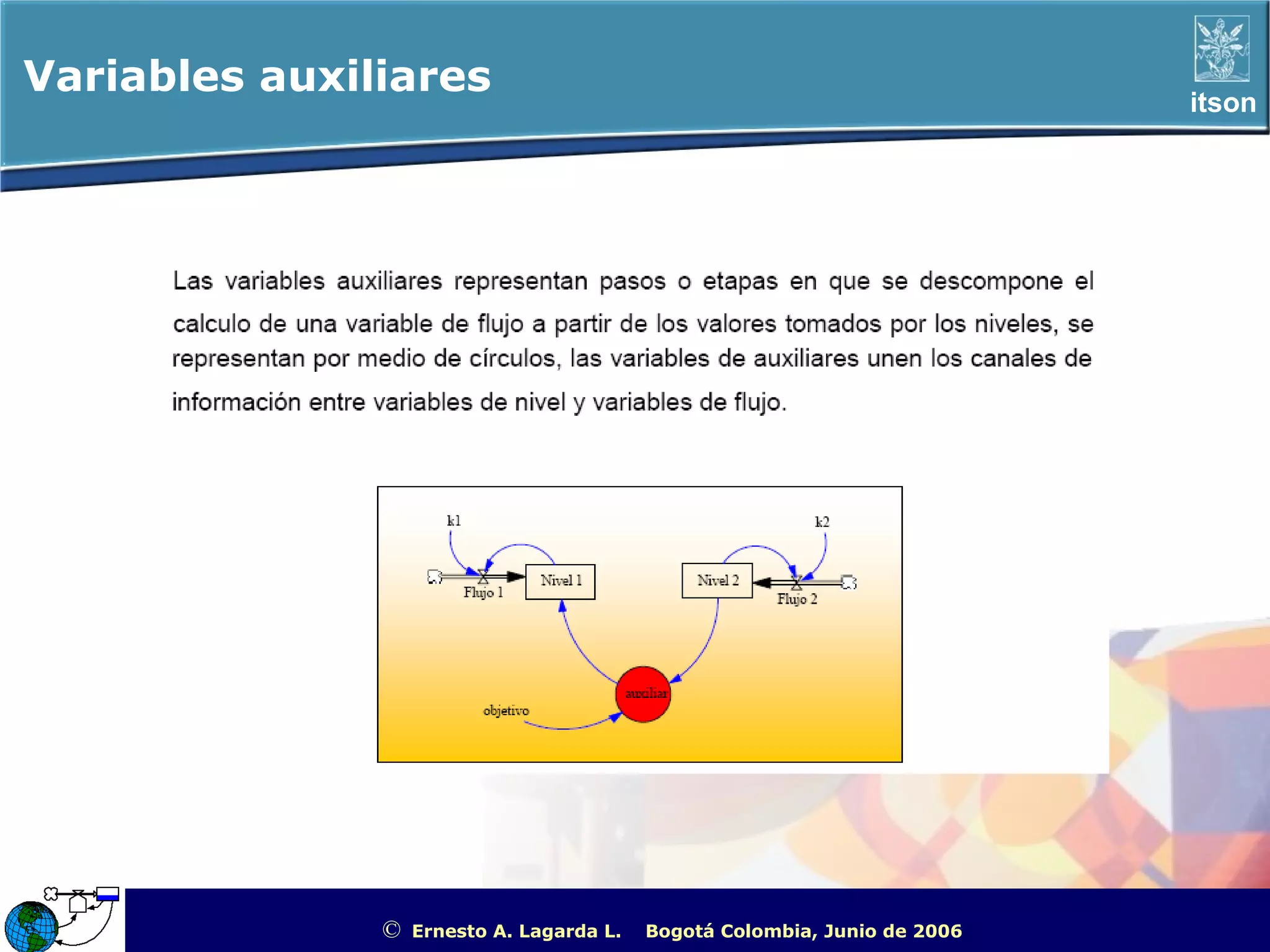

Variables auxiliares itson © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”

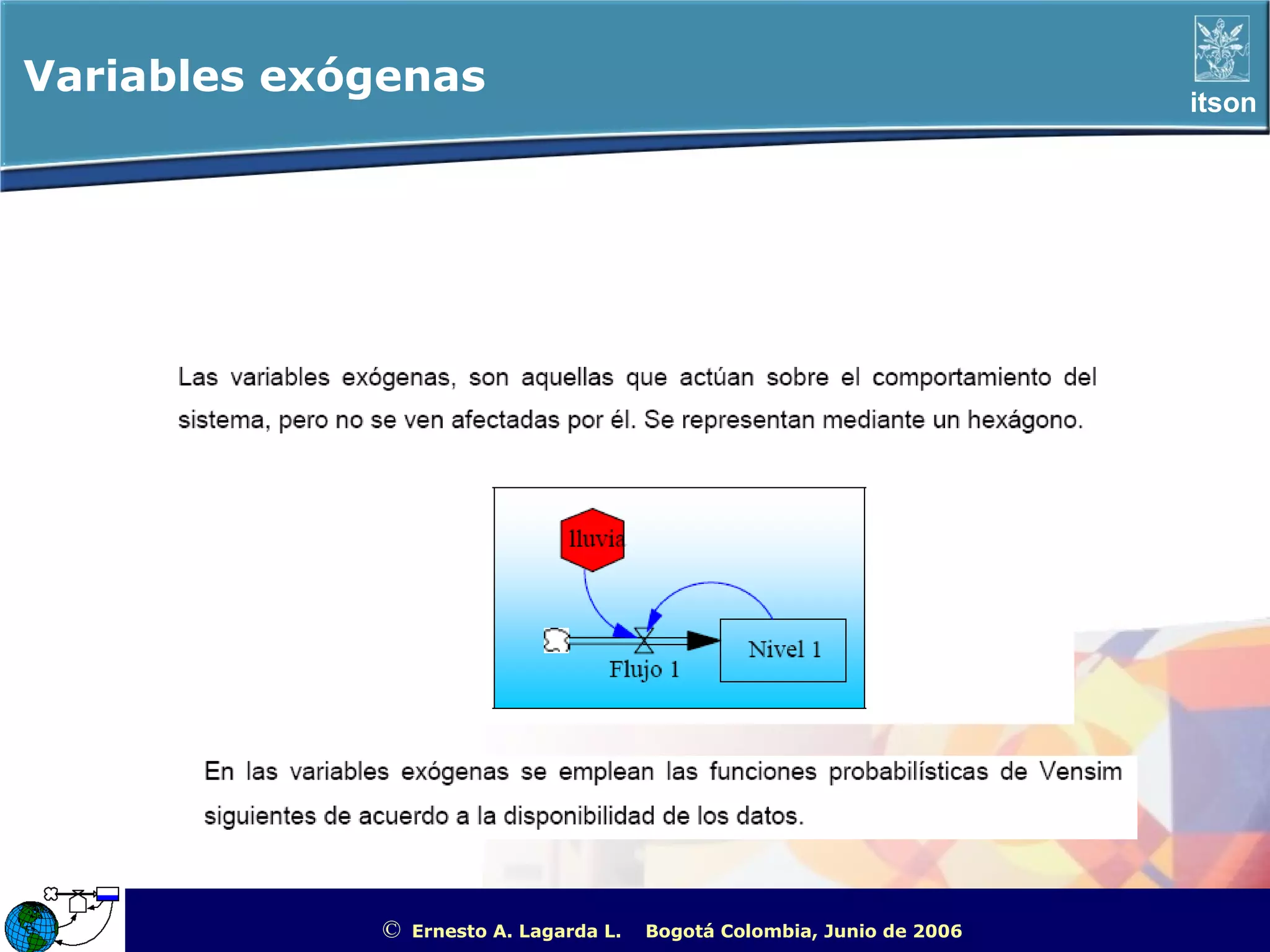

Variables exógenas itson © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”

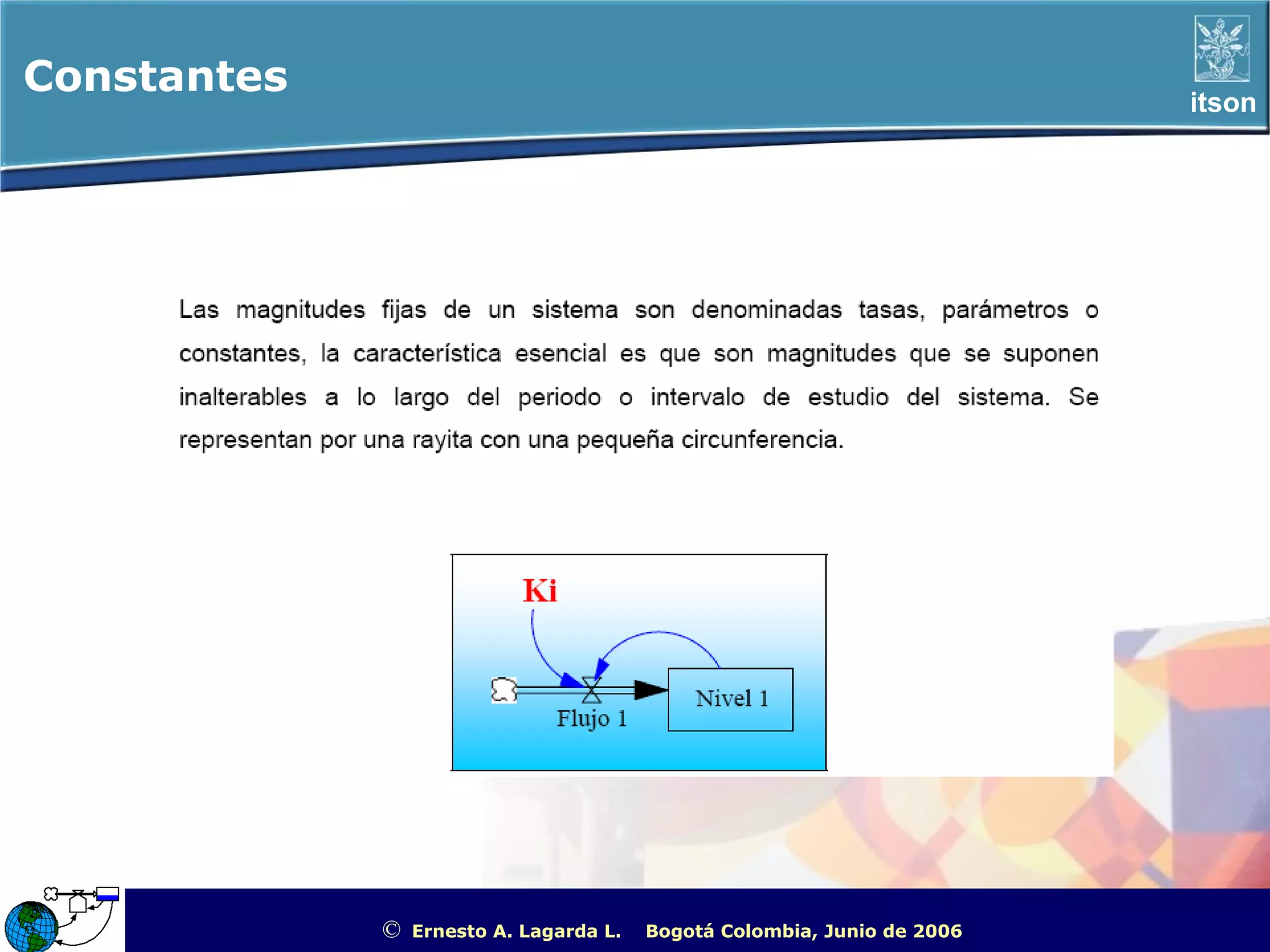

Constantes itson © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”

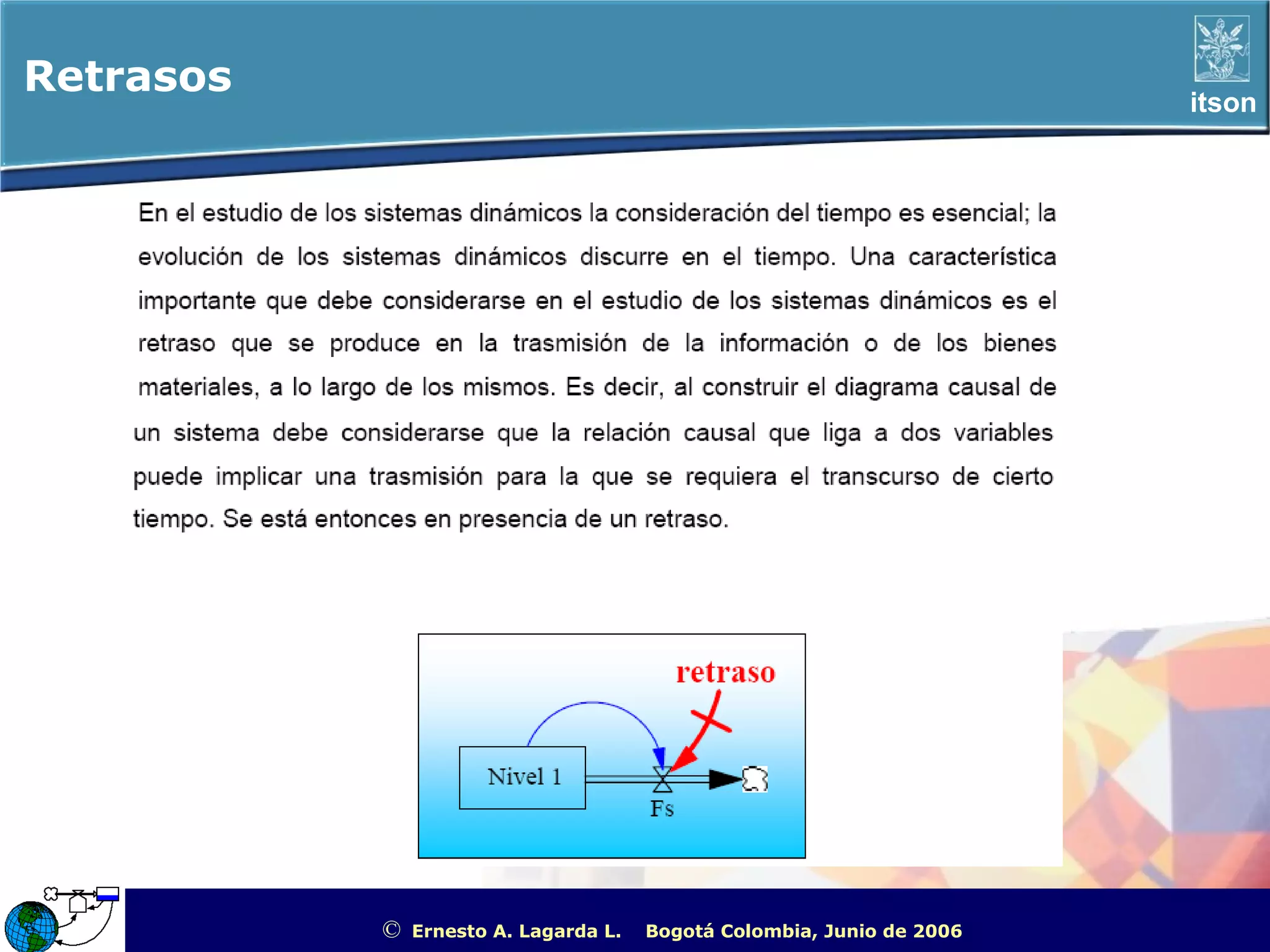

Retrasos itson © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”

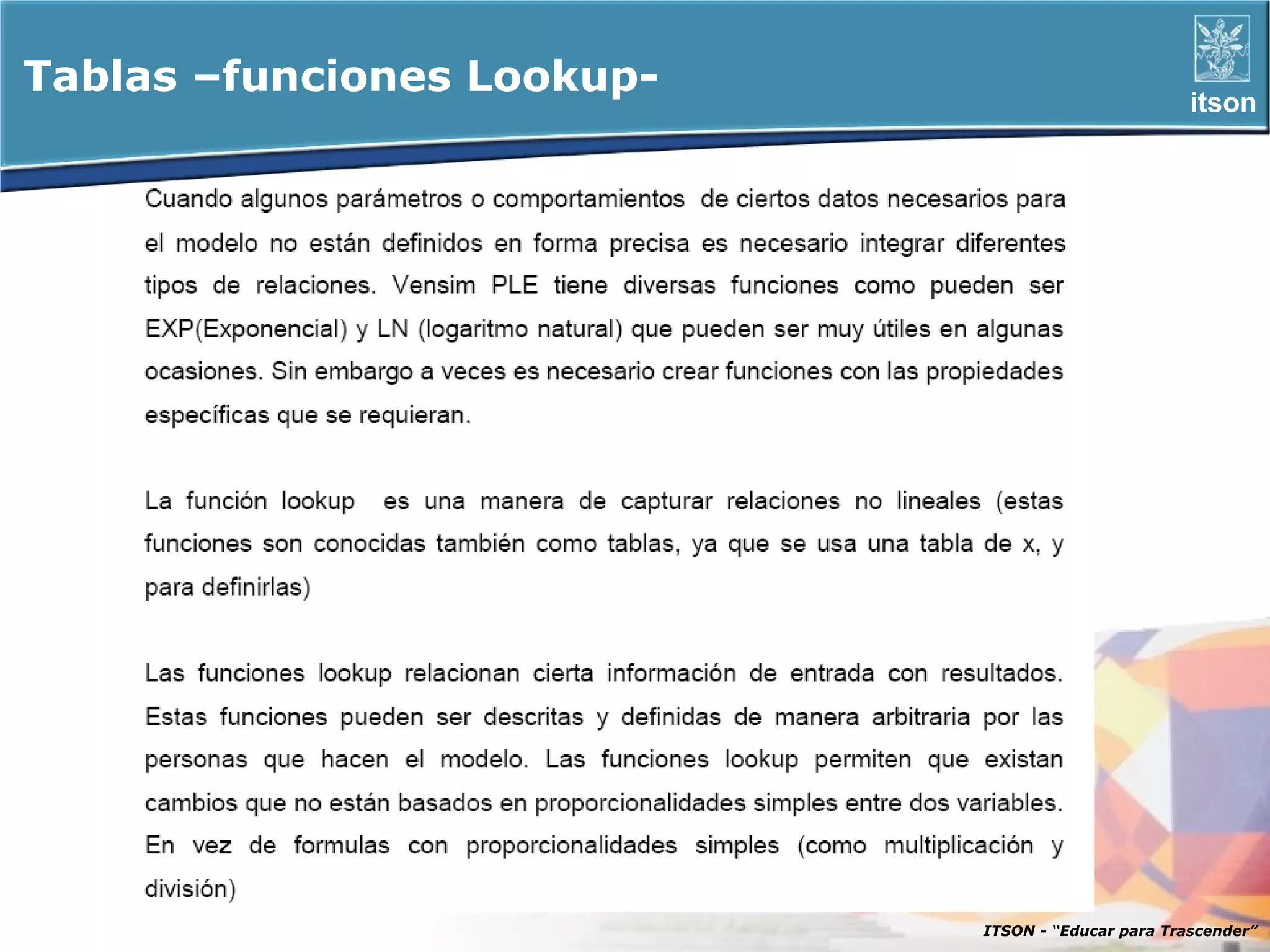

Tablas –funciones Lookup- itson ITSON - “Educar para Trascender”
Construcción de Diagramas de Forrester itson DIAGRAMA CAUSAL Diagrama de Forrester ITSON - “Educar para Trascender”

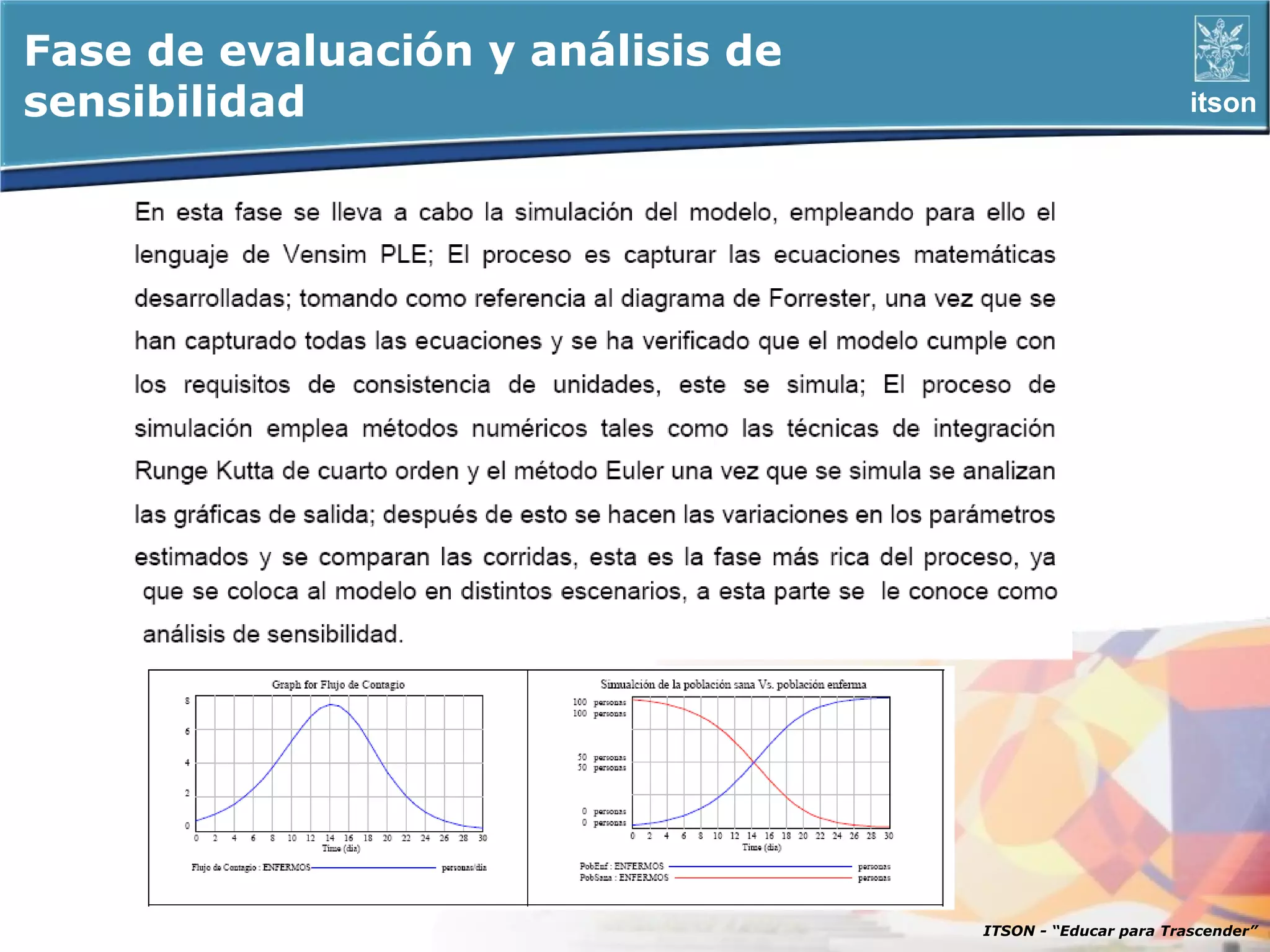

Fase de evaluación y análisis de sensibilidad itson ITSON - “Educar para Trascender”

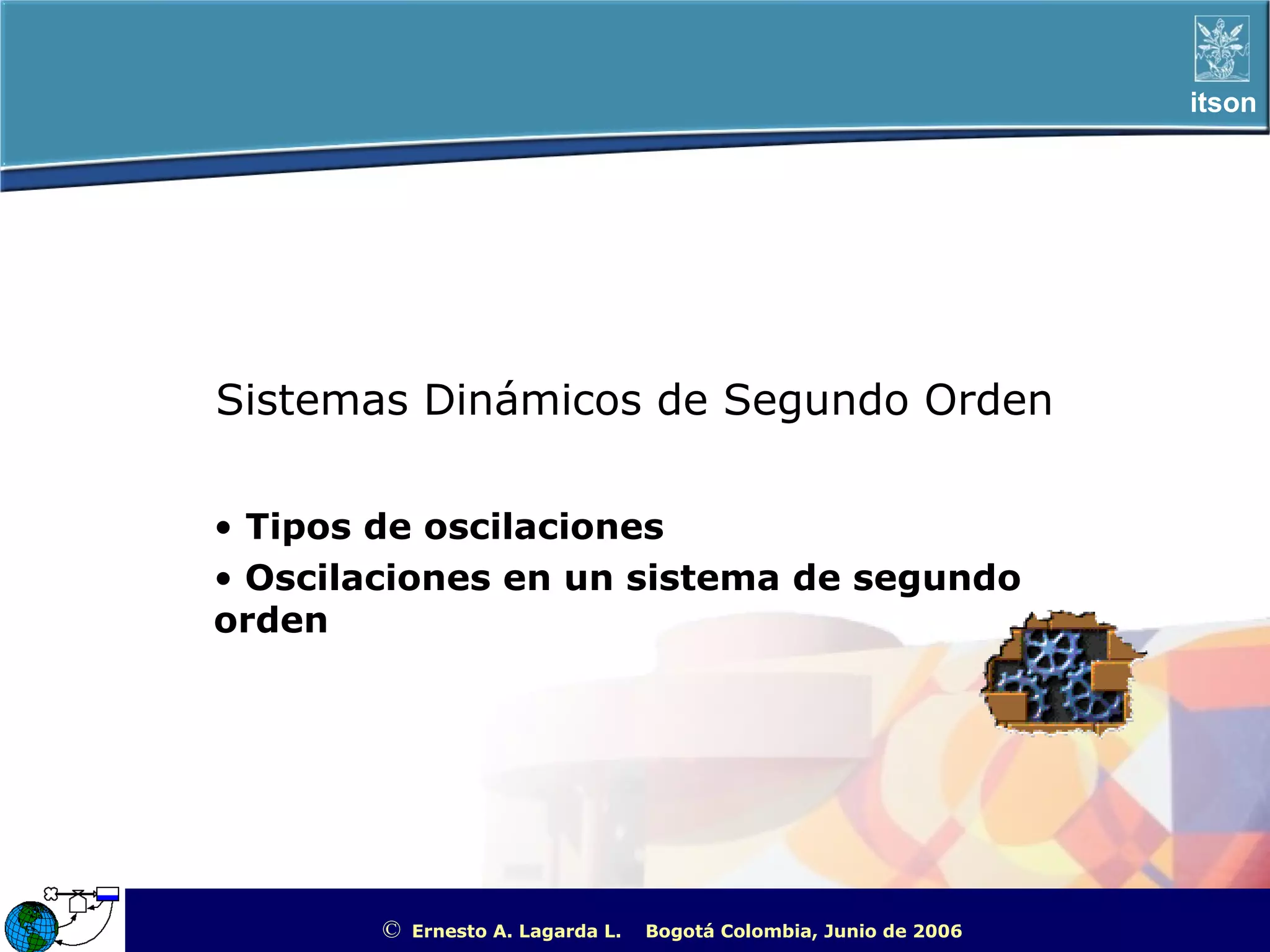

itson Sistemas Dinámicos de Segundo Orden • Tipos de oscilaciones • Oscilaciones en un sistema de segundo orden © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”

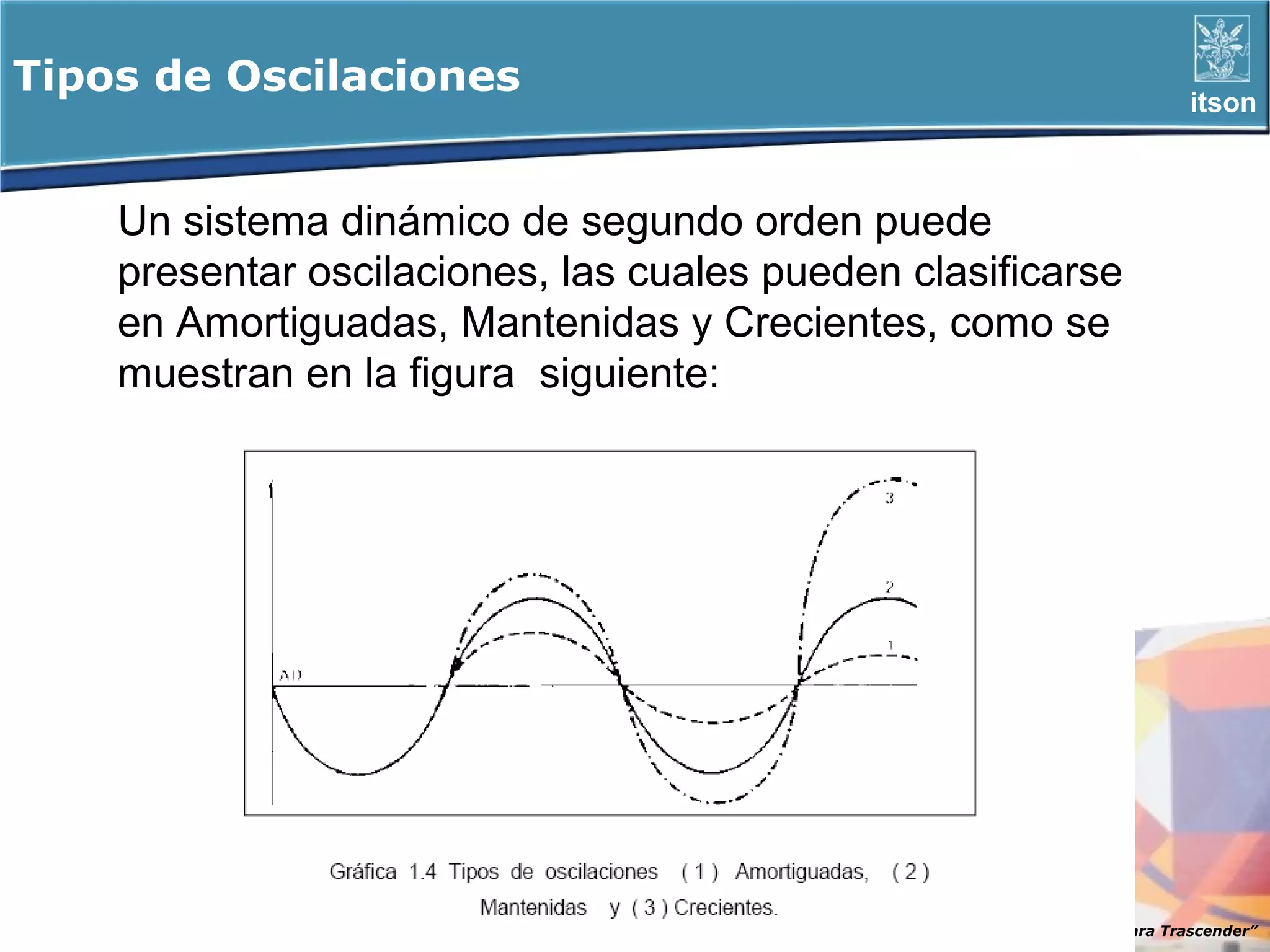

Tipos de Oscilaciones itson Un sistema dinámico de segundo orden puede presentar oscilaciones, las cuales pueden clasificarse en Amortiguadas, Mantenidas y Crecientes, como se muestran en la figura siguiente: ITSON - “Educar para Trascender”
Tipos de oscilaciones itson © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”

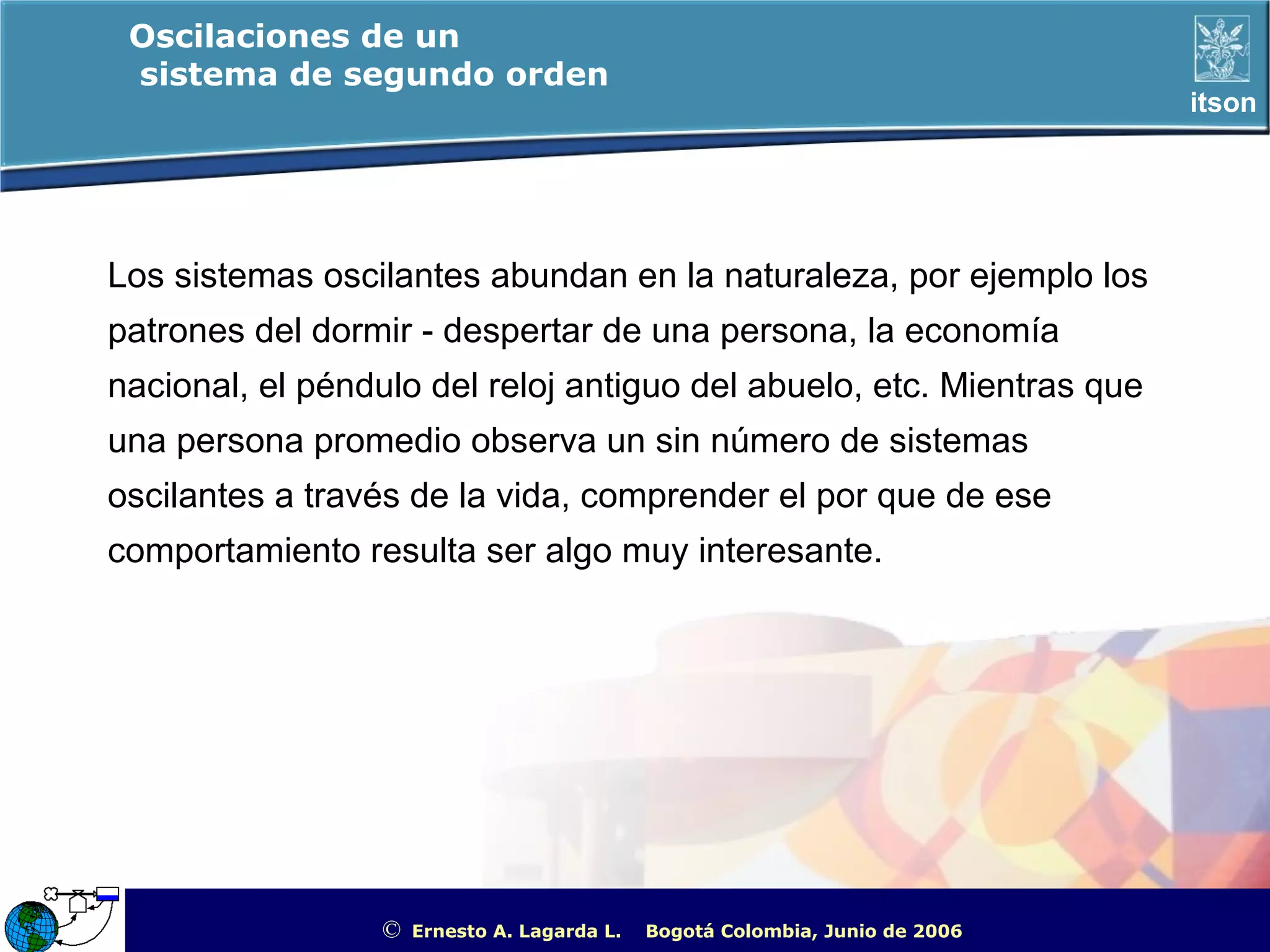

Oscilaciones de un sistema de segundo orden itson Los sistemas oscilantes abundan en la naturaleza, por ejemplo los patrones del dormir - despertar de una persona, la economía nacional, el péndulo del reloj antiguo del abuelo, etc. Mientras que una persona promedio observa un sin número de sistemas oscilantes a través de la vida, comprender el por que de ese comportamiento resulta ser algo muy interesante. © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”

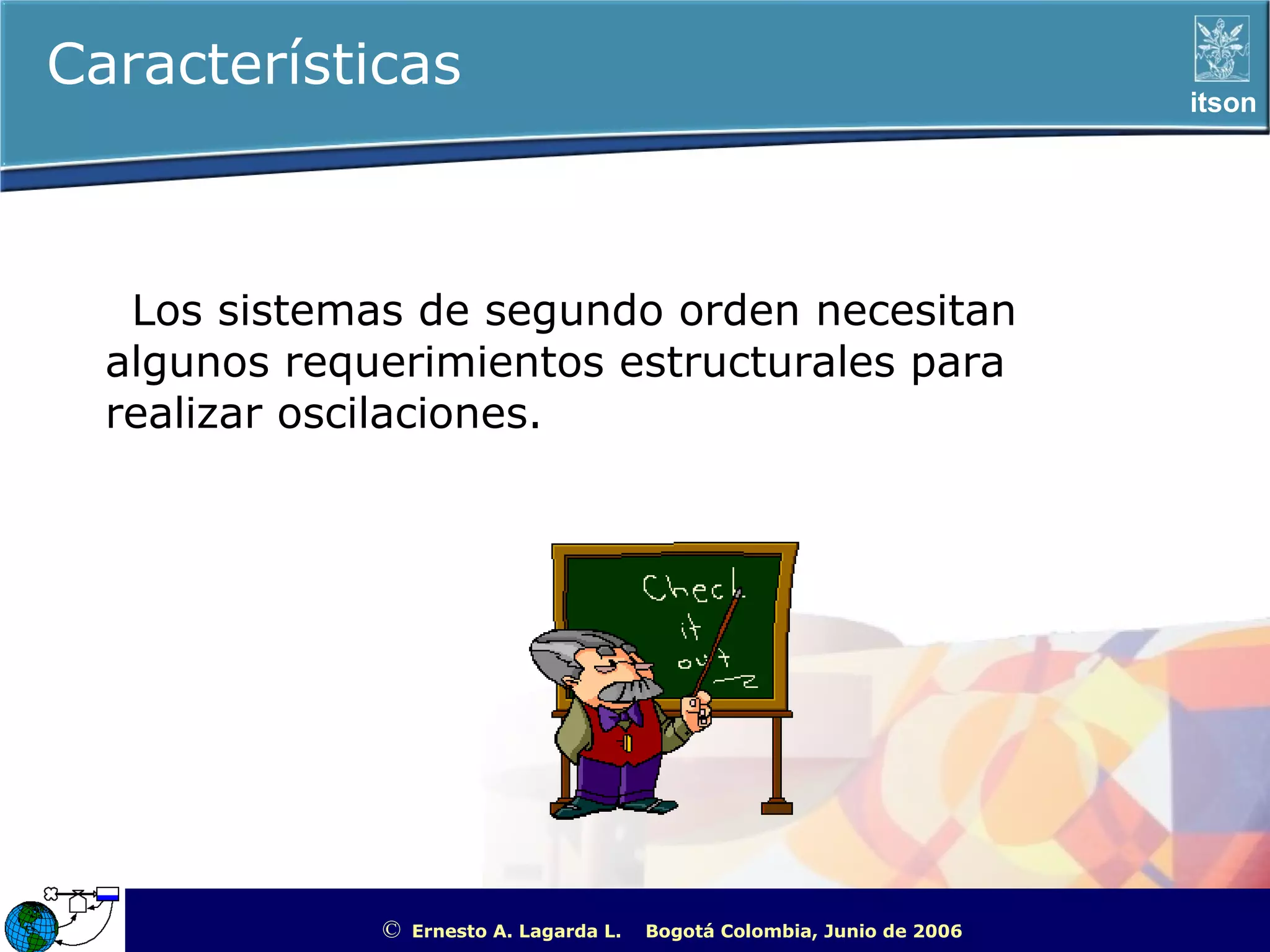

Características itson Los sistemas de segundo orden necesitan algunos requerimientos estructurales para realizar oscilaciones. © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
El sistema en general debe ser un bucle de realimentación negativa. itson to ip e md e r e t as o to ip ea md e j u st e + + - m ee rn c a ni a rn el te as o a rd ee cl pia o n o r d e n c a m i n o o r d e n o r d e n + - ITSON - “Educar para Trascender”
El sistema debe tener como mínimo dos variables de nivel. itson tp io es m d e a j u t e tp io ea m d e r t s o M e r c a n i Ir n v et a i o e n c a m i no o r d e n re eo tn ae sr old an ie nv t a r i o ITSON - “Educar para Trascender”
Comportamiento del sistema itson 1 , 0 ua nn ie d as / m 2 0 ,0 u n ie d as 1 1 1 0 ua nn ie d as / m 2 1 1 1 1 1 0 ,0 u n ie d as 2 1 1 1 2 2 2 2 2 2 2 2 2 1 1 - 1 , 0 ua nn ie d as / m 0 u n ie d as 0 1 0 2 0 3 0 4 0 5 0 6 0 7 0 8 0 9 0 1 0 T i(n me) sm a oe rC dt en n :r u 1 1 1 1 1 1 1 1 1 1 ua nn ie da s / e m Ito nu vr ee an rt iC : 2 2 2 2 2 2 2 2 2 2 u n ie d as ITSON - “Educar para Trascender”

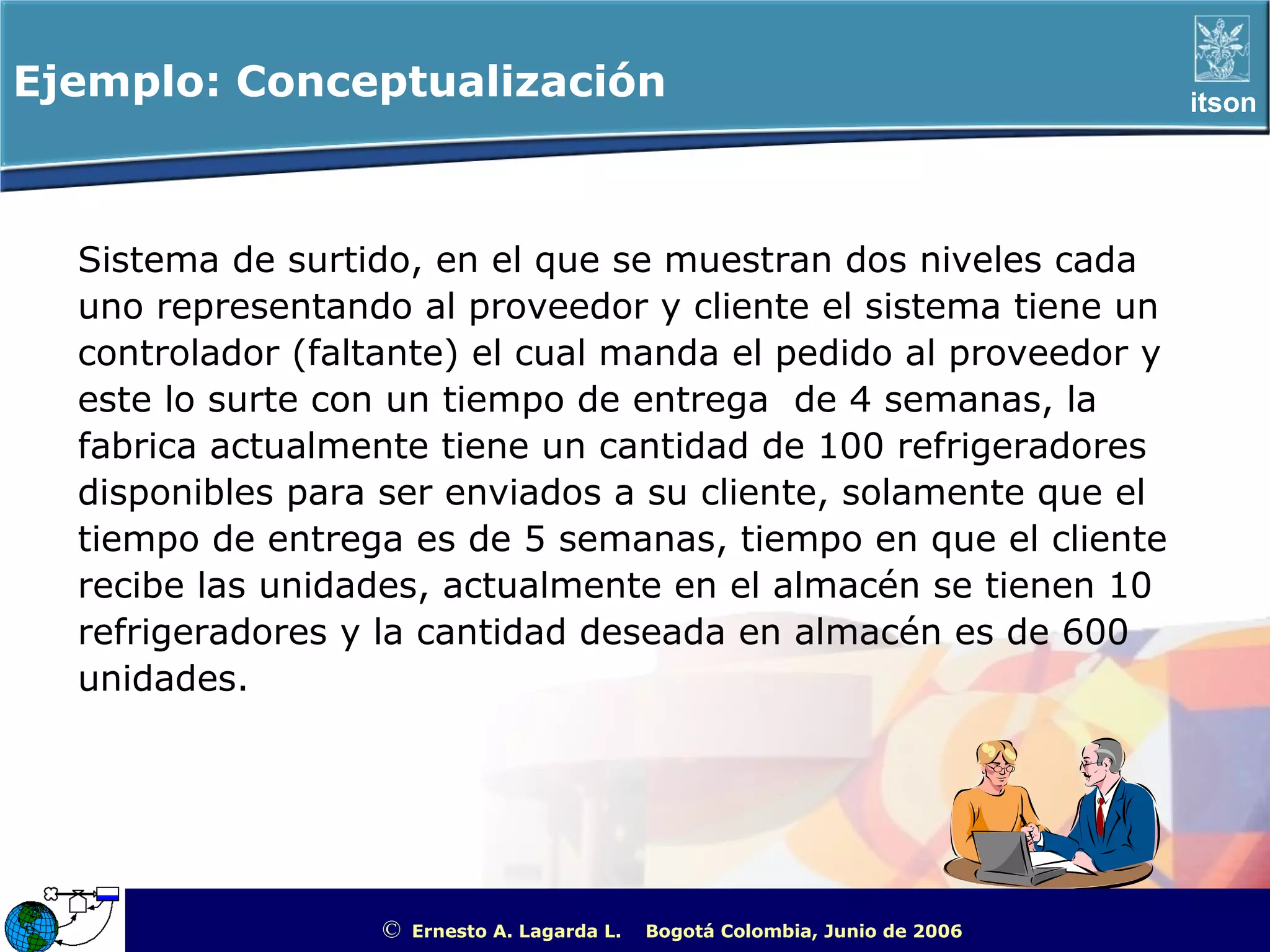

Ejemplo: Conceptualización itson Sistema de surtido, en el que se muestran dos niveles cada uno representando al proveedor y cliente el sistema tiene un controlador (faltante) el cual manda el pedido al proveedor y este lo surte con un tiempo de entrega de 4 semanas, la fabrica actualmente tiene un cantidad de 100 refrigeradores disponibles para ser enviados a su cliente, solamente que el tiempo de entrega es de 5 semanas, tiempo en que el cliente recibe las unidades, actualmente en el almacén se tienen 10 refrigeradores y la cantidad deseada en almacén es de 600 unidades. © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
Diagrama causal itson © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
Diagrama de Forrester itson tp io eta m d e n r eg tpla iord eco mn ar rp ue m i fa a br id ce elc ne tan rm ga rrs ee fd ia g eo o r d e n ri e cp ó n fe a ls tn csa aac ne tele idn dn am © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
Ecuaciones del sistema itson (01) cantidad deseada en almacén= 600 Units: refrigeradores (02) entrega a almacen= INTEG (recepción,10) Units: refrigeradores (03) fabrica de refrigeradores= INTEG (orden - recepción, 100) © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”

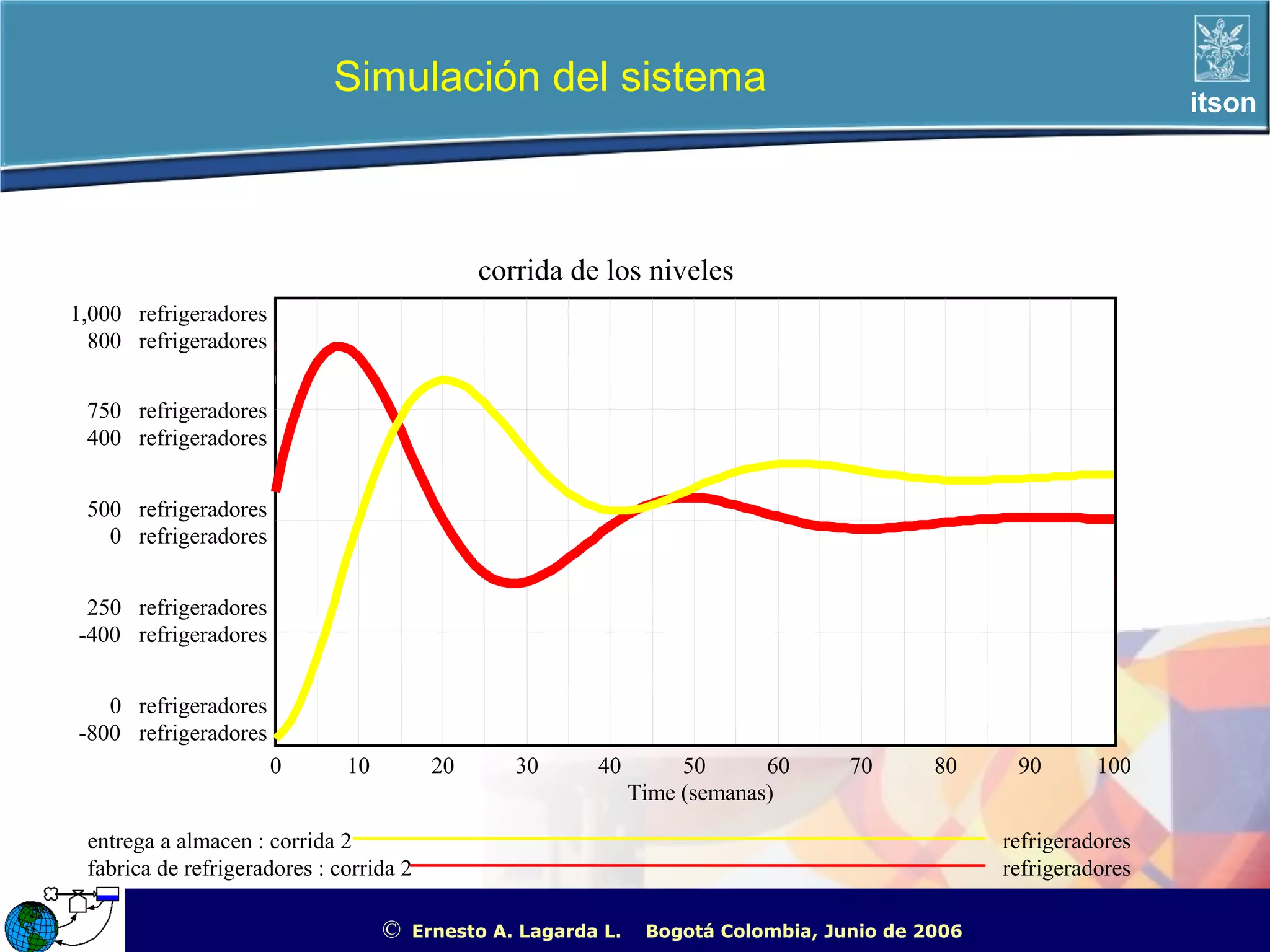

Simulación del sistema itson corrida de los niveles 1,000 refrigeradores 800 refrigeradores 750 refrigeradores 400 refrigeradores 500 refrigeradores 0 refrigeradores 250 refrigeradores -400 refrigeradores 0 refrigeradores -800 refrigeradores 0 10 20 30 40 50 60 70 80 90 100 Time (semanas) entrega a almacen : corrida 2 refrigeradores fabrica de refrigeradores : corrida 2 refrigeradores © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”

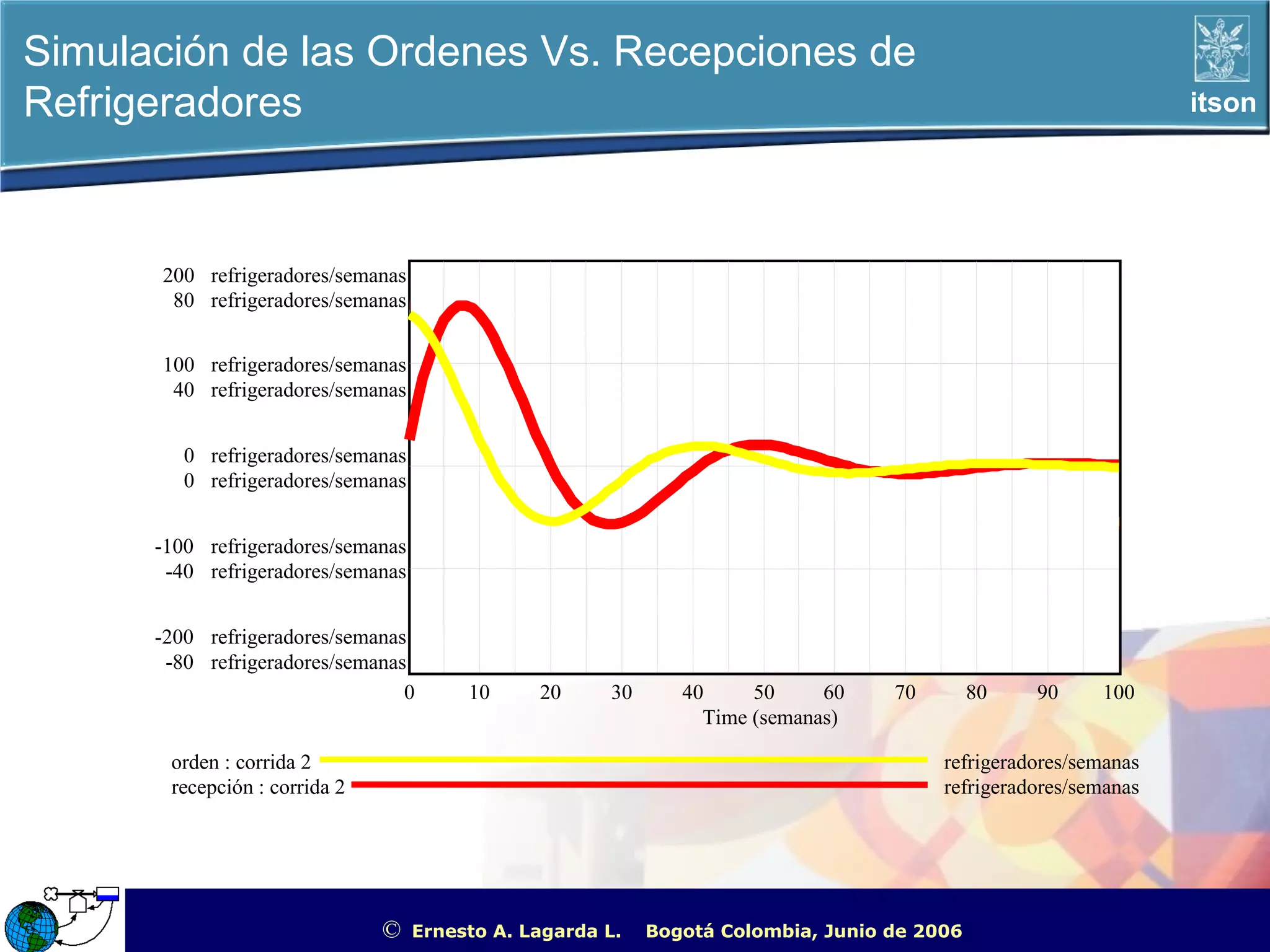

Simulación de las Ordenes Vs. Recepciones de Refrigeradores itson 200 refrigeradores/semanas 80 refrigeradores/semanas 100 refrigeradores/semanas 40 refrigeradores/semanas 0 refrigeradores/semanas 0 refrigeradores/semanas -100 refrigeradores/semanas -40 refrigeradores/semanas -200 refrigeradores/semanas -80 refrigeradores/semanas 0 10 20 30 40 50 60 70 80 90 100 Time (semanas) orden : corrida 2 refrigeradores/semanas recepción : corrida 2 refrigeradores/semanas © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”

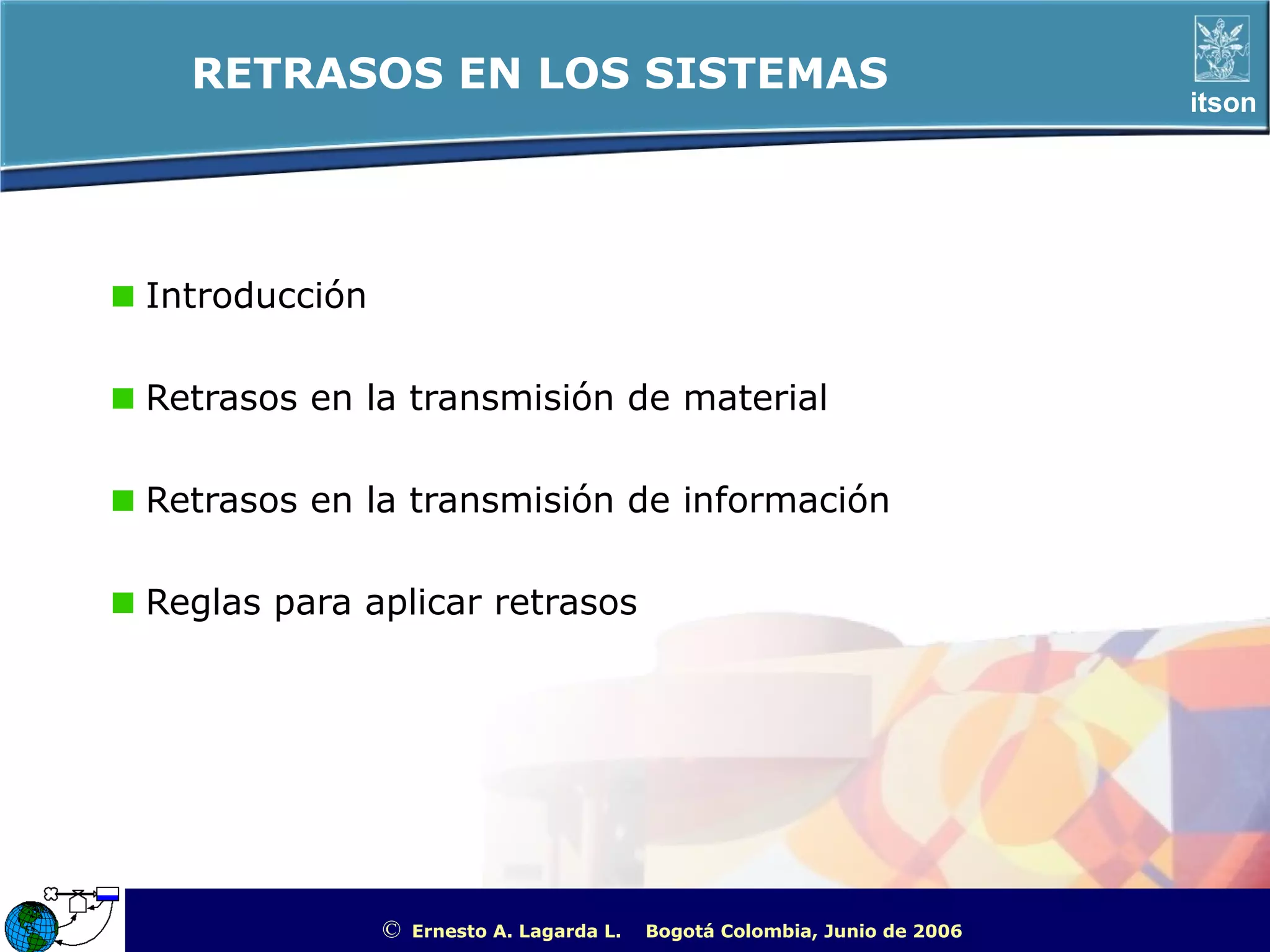

RETRASOS EN LOS SISTEMAS itson Introducción Retrasos en la transmisión de material Retrasos en la transmisión de información Reglas para aplicar retrasos © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”

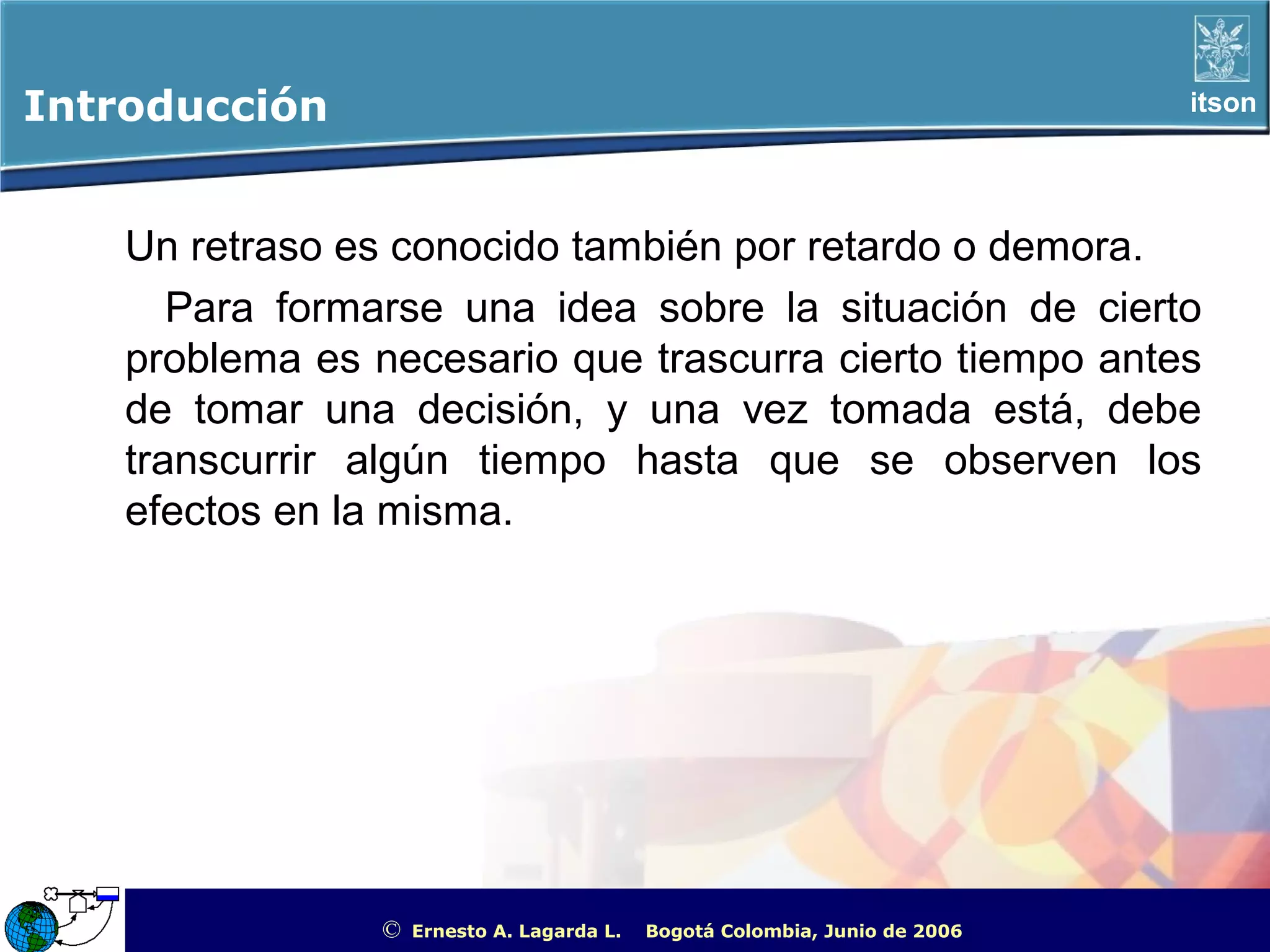

Introducción itson Un retraso es conocido también por retardo o demora. Para formarse una idea sobre la situación de cierto problema es necesario que trascurra cierto tiempo antes de tomar una decisión, y una vez tomada está, debe transcurrir algún tiempo hasta que se observen los efectos en la misma. © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”

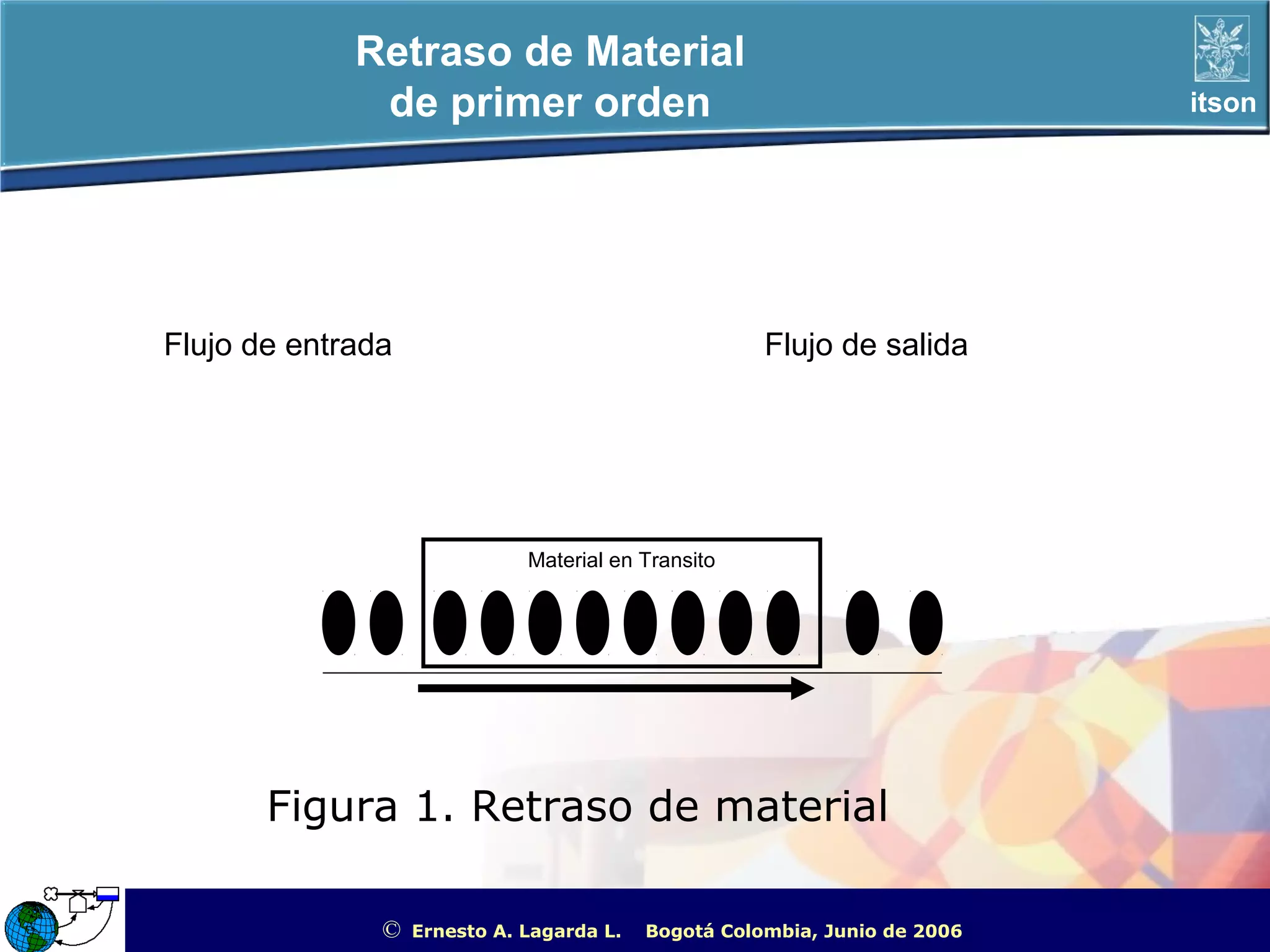

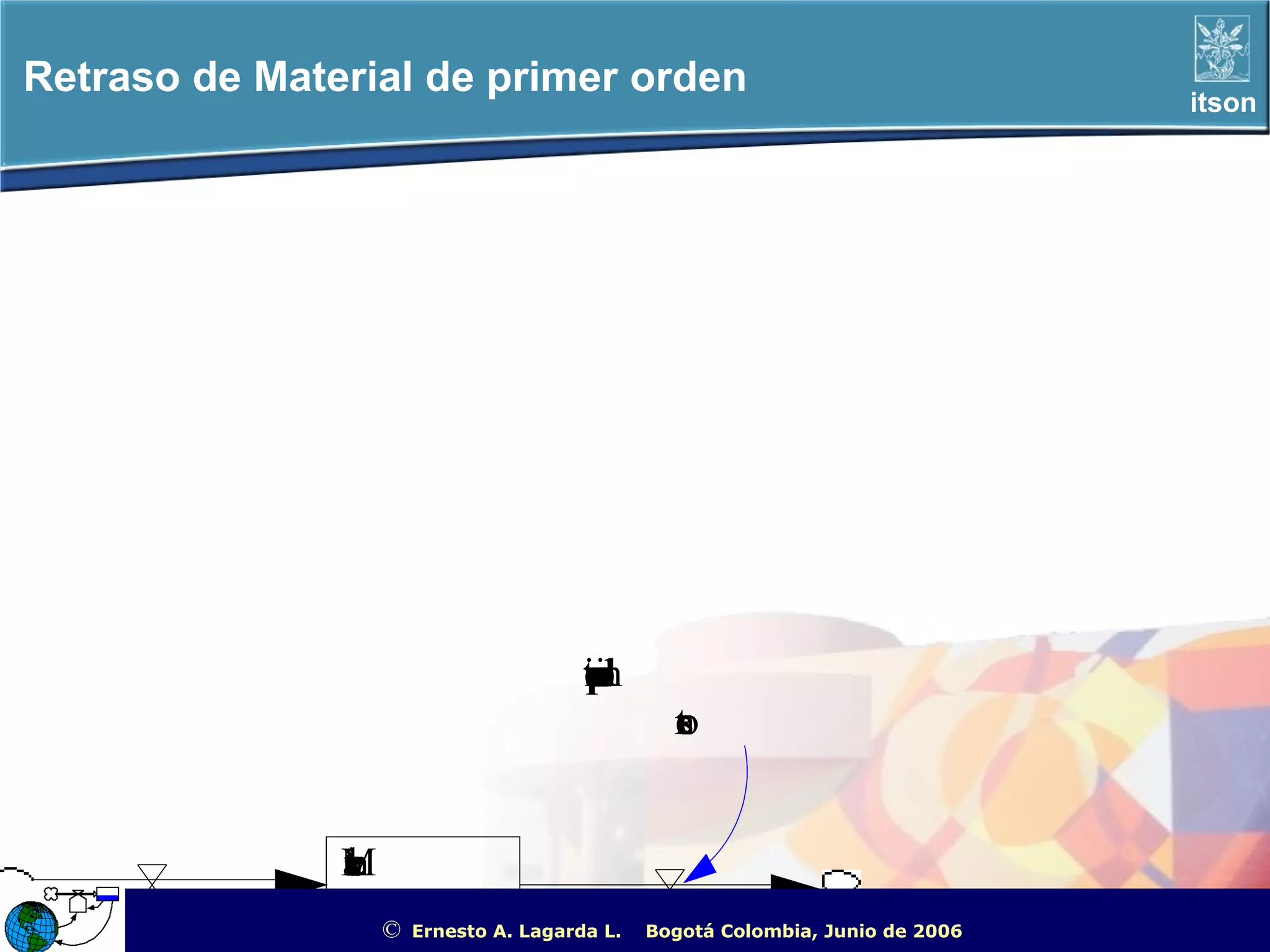

Retraso de Material de primer orden itson tp io ed m ro me i e r e t a s o M a tl e rin ti© Ernesto A. Lagarda L. r an s t o F ld u je o n t r a d F ld u je o s a l i d Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
Retraso de Material de primer orden itson Flujo de entrada Flujo de salida Material en Transito Figura 1. Retraso de material © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”

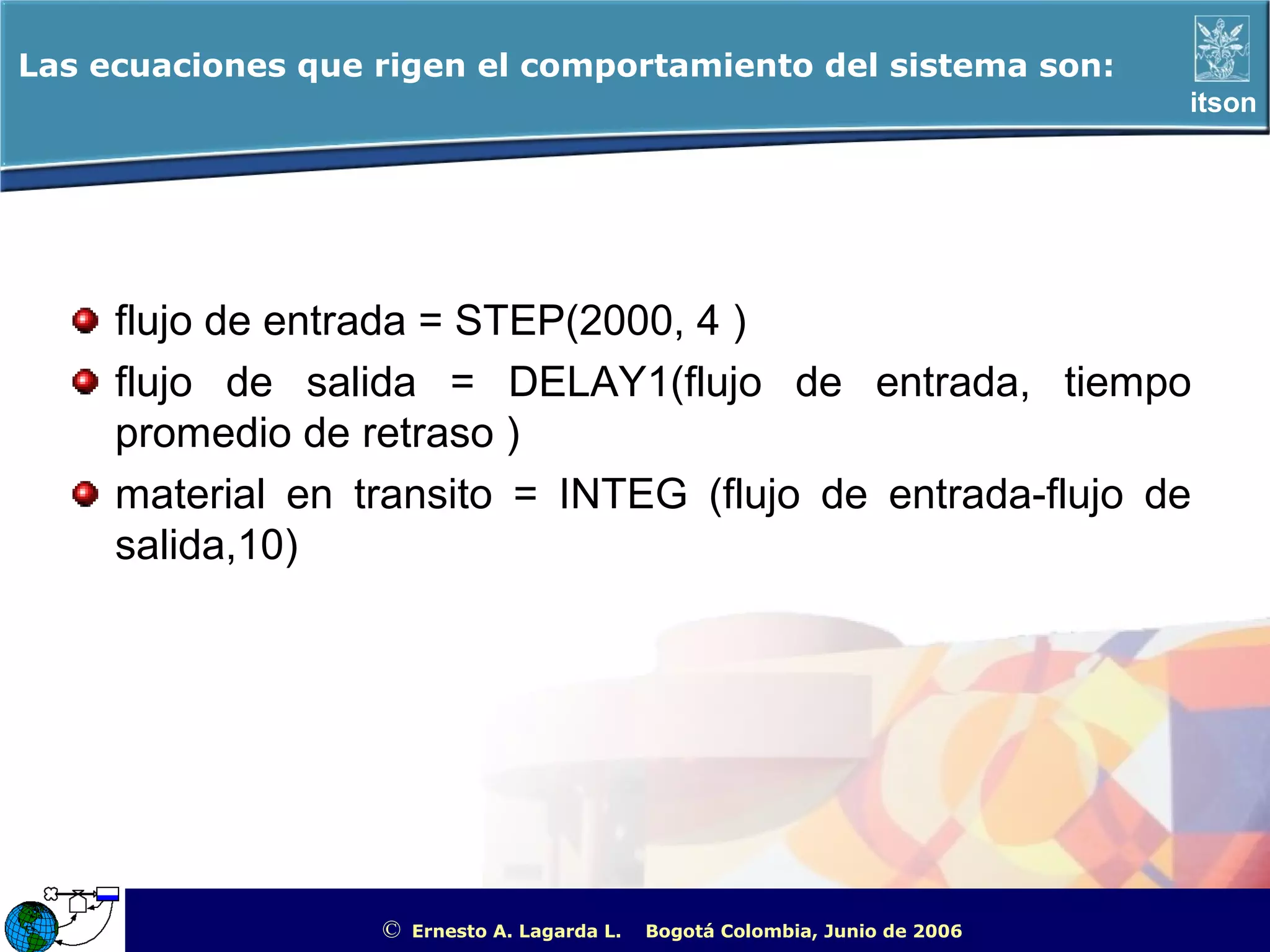

Las ecuaciones que rigen el comportamiento del sistema son: itson flujo de entrada = STEP(2000, 4 ) flujo de salida = DELAY1(flujo de entrada, tiempo promedio de retraso ) material en transito = INTEG (flujo de entrada-flujo de salida,10) © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
Comportamiento itson C u r e n t m a t e r i l e n t r a s i t o 8 , 0 6 , 0 4 , 0 2 , 0 0 f l u j o d e n t r a d 2 , 0 1 , 5 0 1 , 0 5 0 0 f l u j o d e s a l i d 2 , 0 1 , 5 0 1 , 0 5 0 0 0 5 1 0 © T i m e ( s m a n s ) Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”

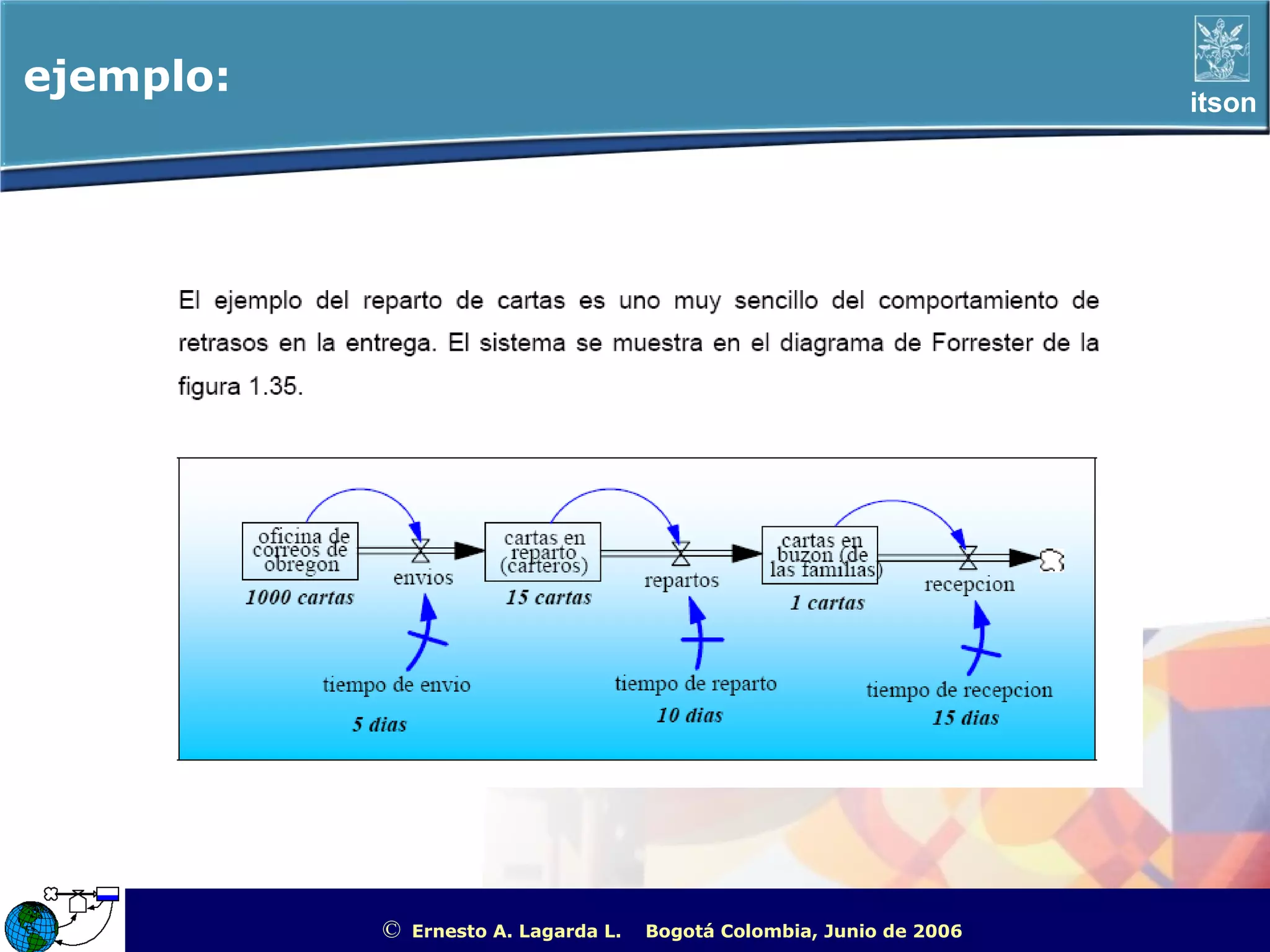

ejemplo: itson © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”

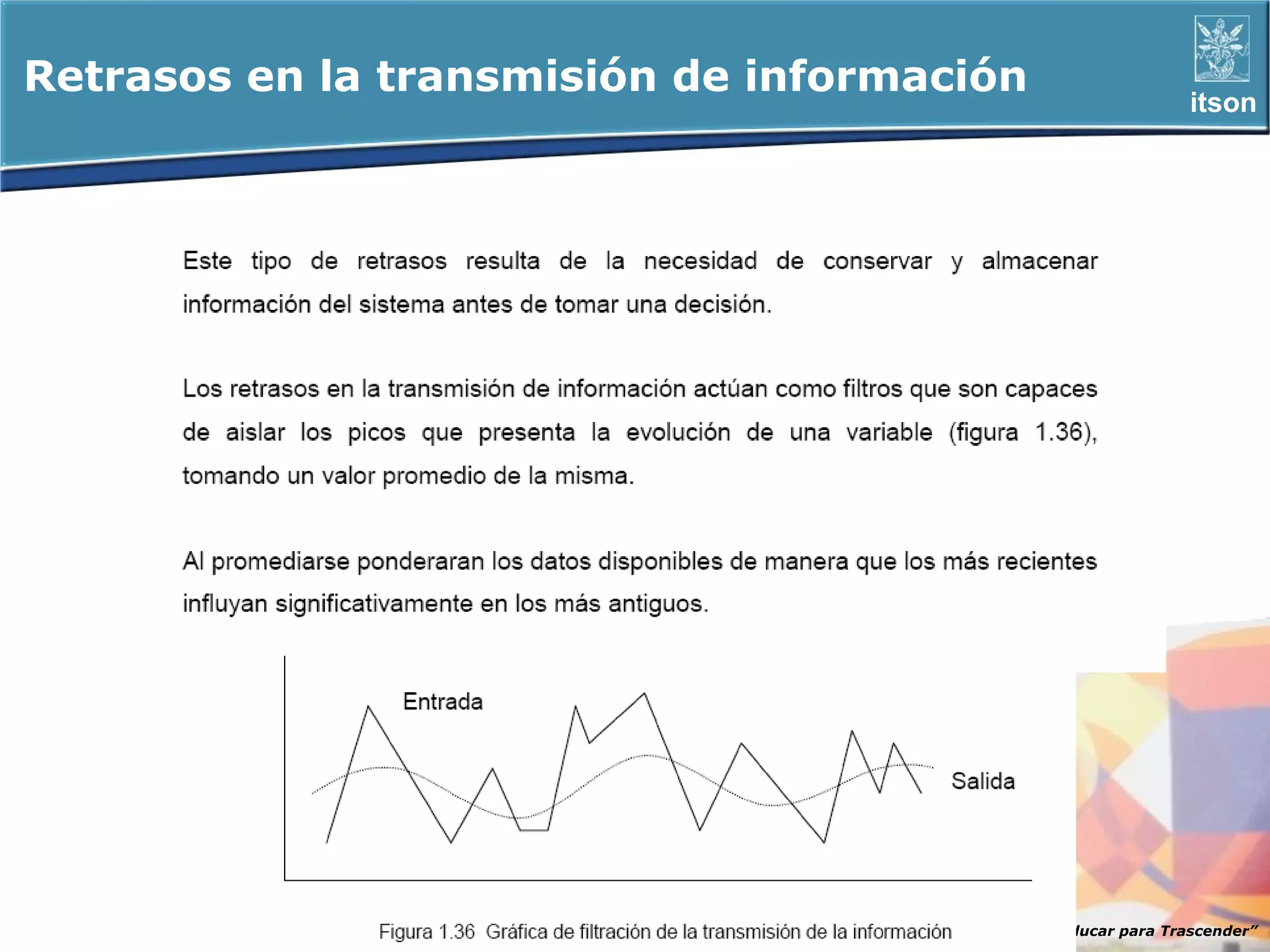

Retrasos en la transmisión de información itson ITSON - “Educar para Trascender”

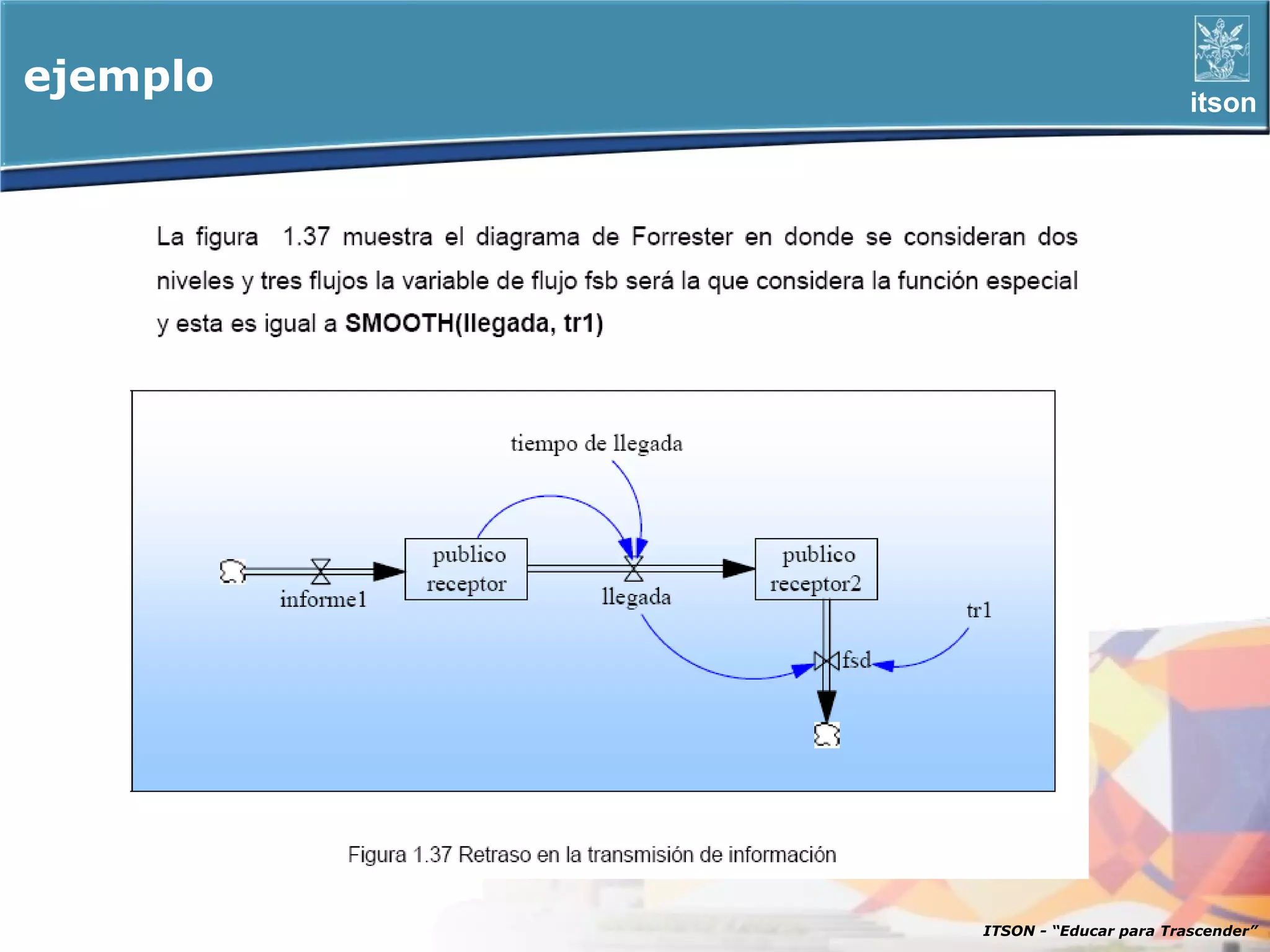

ejemplo itson ITSON - “Educar para Trascender”

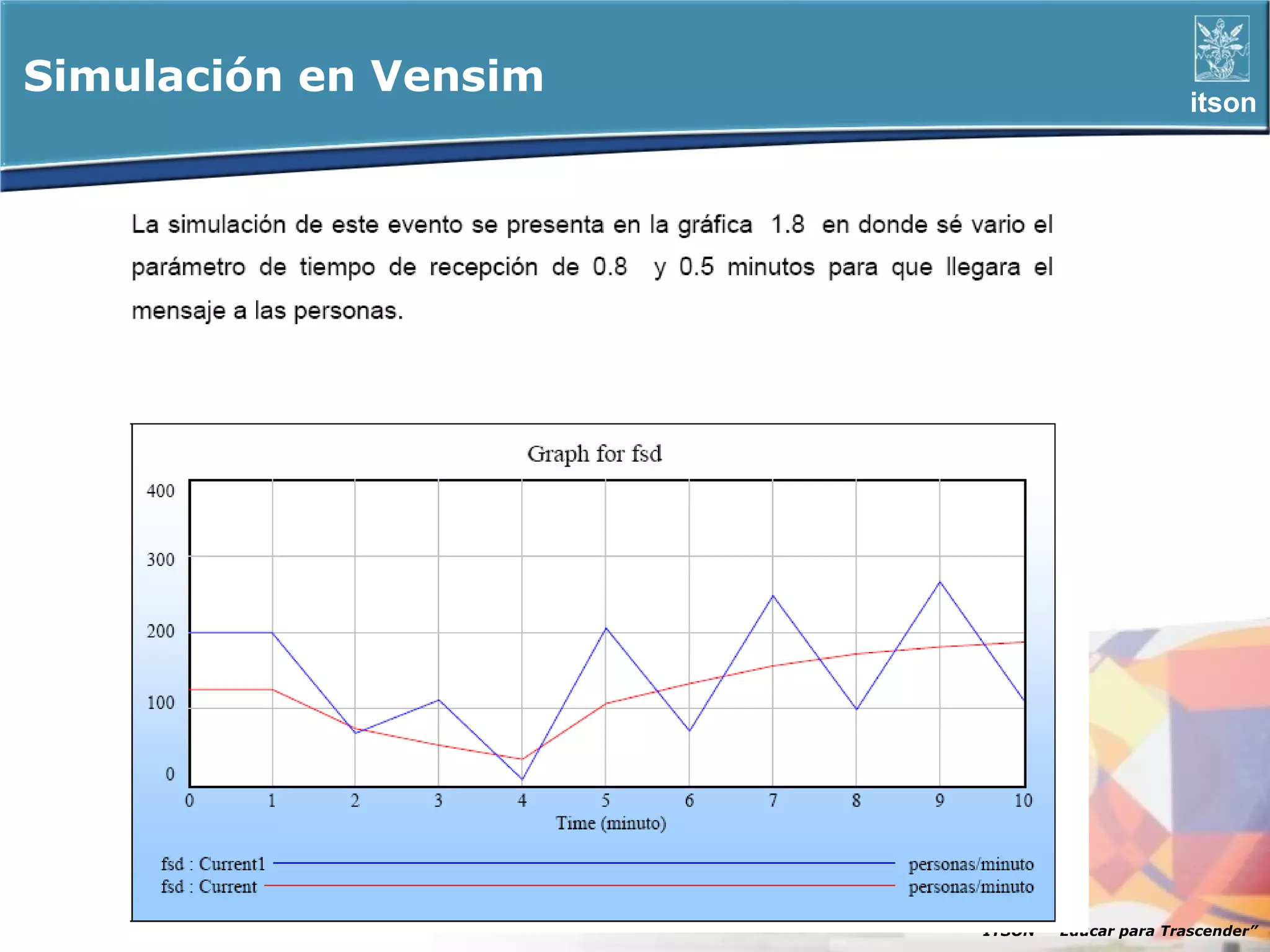

Simulación en Vensim itson ITSON - “Educar para Trascender”

Más contenido relacionado

PPTX
sistemas duros y blandos
porJOSE MANUEL ALVAREZ CARDENAS

PPTX
Simulacion para ISC - Unidad 1 Introducción a la Simulación
porJosé Antonio Sandoval Acosta

PPTX
Ejemplo de-simulación-continua
porLeonardo Rojas

DOCX
Metodologia jenkins
porheriberto quiroz

DOCX
FORMULAS DEL SISTEMA DE COLA M/M/1
porJustin Guerrero Delahoz

PPTX
METODOLOGIA DE sistemas blandos
porOSCAR ALEJANDRO ORTIZ MARTINEZ

DOCX
Simulacion definiciones
porBrizz Galicia

PDF
PROBLEMA DE LA MOCHILA
porEvelin Rodriguez Rodriguez

sistemas duros y blandos
porJOSE MANUEL ALVAREZ CARDENAS

Simulacion para ISC - Unidad 1 Introducción a la Simulación
porJosé Antonio Sandoval Acosta

Ejemplo de-simulación-continua
porLeonardo Rojas

Metodologia jenkins
porheriberto quiroz

FORMULAS DEL SISTEMA DE COLA M/M/1
porJustin Guerrero Delahoz

METODOLOGIA DE sistemas blandos
porOSCAR ALEJANDRO ORTIZ MARTINEZ

Simulacion definiciones
porBrizz Galicia

PROBLEMA DE LA MOCHILA
porEvelin Rodriguez Rodriguez


La actualidad más candente

PPTX
Inventario probabilistico
porNiurka0302

PPTX
Determinístico y Probabilístico
porJosé Ángel Pimentel Márquez

PPTX
ETAPAS DEL PROCESO DE SIMULACION
porAnibal Alejandro Gomez Garcia

DOCX
Ejercicios plani pdf
porhenrry rojas simeon

DOC
Numeros Pseudoaleatorios
porInstituto Tecnologico De Pachuca

DOCX
Premios de calidad efqm (1)
porMarchela Daza

PDF
Problemas de diseño de base de datos
porgonzalopomboza

PPTX
Taxonomia de los sistemas
porluis mejia

DOCX
DIAGRAMAS CAUSALES
porShirley Contreras Ulloa

DOCX
Metodologia de checkland para sistemas suaves
porDuno Winchester

PDF
Metodo simplexdual
porAndres Mena

PPT
Ingenieria De Software
porRicardo Mansilla

PDF
Modelo de Cadena de Markov
porGLORIAMORAYMAAGUIRRE

PDF
Problemas resueltos-de-teorc3ada-de-colas1
pordarwing12345

PPTX
Taxonomia de Boulding
porHenry Bernardo C.

PPTX
Gerencia y supervision
poromarlopez237

PPTX
Prueba De Medias
porInstituto Tecnologico De Pachuca

DOCX
Trabajo final uml_200609_19
porYenny González

PPTX
Metodologia De Rand
porfranciscodavid

PDF
Numeros Aleatorios
porkor10

Inventario probabilistico
porNiurka0302

Determinístico y Probabilístico
porJosé Ángel Pimentel Márquez

ETAPAS DEL PROCESO DE SIMULACION
porAnibal Alejandro Gomez Garcia

Ejercicios plani pdf
porhenrry rojas simeon

Numeros Pseudoaleatorios
porInstituto Tecnologico De Pachuca

Premios de calidad efqm (1)
porMarchela Daza

Problemas de diseño de base de datos
porgonzalopomboza

Taxonomia de los sistemas
porluis mejia

DIAGRAMAS CAUSALES
porShirley Contreras Ulloa

Metodologia de checkland para sistemas suaves
porDuno Winchester

Metodo simplexdual
porAndres Mena

Ingenieria De Software
porRicardo Mansilla

Modelo de Cadena de Markov
porGLORIAMORAYMAAGUIRRE

Problemas resueltos-de-teorc3ada-de-colas1
pordarwing12345

Taxonomia de Boulding
porHenry Bernardo C.

Gerencia y supervision
poromarlopez237

Prueba De Medias
porInstituto Tecnologico De Pachuca

Trabajo final uml_200609_19
porYenny González

Metodologia De Rand
porfranciscodavid

Numeros Aleatorios
porkor10


Similar a Dinamica de-sistemas

PPTX
Gp ptaller
porpersonal

PPT
Integración Institucional- Enfoque Sistémico
porLesly Belisle

PPTX
Gestión por procesos
porpersonal

PDF
Doc 10191 (sociedad de la informacion y del conocimiento)
porerikat2

PDF
Intangible: activo o recurso
porCarlota de Dios

PPT
Teoria general de sistemas 2
porGIOVANNY CASTRO MANJARREZ

PDF
Laquintadisciplinaenlapractica
porFabiola Palma Dominguez

PDF
Organizaciones inteligentes
porlucysan

PPT
Pensamiento sistémico
porJaime Suárez Tobar

PPTX
Teoria general de sistemas
porMaria Fernanda Martinez Perez

PPTX
Las instituciones como sistemas
pordjxawy

PDF
El enfoque de sistemas: introducción y ejemplos. capitulo 1.
porpakitofrp3

PPT
TGS 2013-1
porGIOVANNY CASTRO MANJARREZ

DOCX
Tarea 1 tema i evaluacion de teoria de desarrollo educativo
porNorberto Chi Uc

PPT
Organizacion como sistema
poranaclari

PPSX
Planeacion de sistemas educativos
porrosellycasanova

PDF
Laquintadisciplinaenlapractica
porFacultad de Derecho y Ciencias Sociales

PDF
02 Quinta Disciplina Practica, libro de autoayuda.pdf
pornaylachi2023

PDF
Clase 2(b) Análisis de Sistemas
porAndres Schuschny, Ph.D

PPT
TEORÍA GENERAL DE SISTEMAS
porJuan Andrés Vélez Salamanca

Gp ptaller
porpersonal

Integración Institucional- Enfoque Sistémico
porLesly Belisle

Gestión por procesos
porpersonal

Doc 10191 (sociedad de la informacion y del conocimiento)
porerikat2

Intangible: activo o recurso
porCarlota de Dios

Teoria general de sistemas 2
porGIOVANNY CASTRO MANJARREZ

Laquintadisciplinaenlapractica
porFabiola Palma Dominguez

Organizaciones inteligentes
porlucysan

Pensamiento sistémico
porJaime Suárez Tobar

Teoria general de sistemas
porMaria Fernanda Martinez Perez

Las instituciones como sistemas
pordjxawy

El enfoque de sistemas: introducción y ejemplos. capitulo 1.
porpakitofrp3

TGS 2013-1
porGIOVANNY CASTRO MANJARREZ

Tarea 1 tema i evaluacion de teoria de desarrollo educativo
porNorberto Chi Uc

Organizacion como sistema
poranaclari

Planeacion de sistemas educativos
porrosellycasanova

Laquintadisciplinaenlapractica
porFacultad de Derecho y Ciencias Sociales

02 Quinta Disciplina Practica, libro de autoayuda.pdf
pornaylachi2023

Clase 2(b) Análisis de Sistemas
porAndres Schuschny, Ph.D

TEORÍA GENERAL DE SISTEMAS
porJuan Andrés Vélez Salamanca


Último

PDF
María José Rodríguez nueve Document 3.pdf
poredepmariarodriguez44

PPTX
Seguridad y Privacidad en las Nuevas Tecnologías de la Información y Comunica...
porArian Guido Matus

PDF
Fundamentos_Electricidad_Completo_Imagenes_Mapa.pdf
porpantojasofiakaren

PPTX
Desmontaje del ordenador y vuelta al montaje.
porcarlysc22

PDF
Conceptos básicos de tics..................
pora225207665

PDF
FUNDAMENTOS DE ELECTRICIDAD Y ELECTRÓNIC
por2qvwhxzpt2

PPTX
CAPITULO 6 REDACCION DE DESCRIPCION, DIBUJOS, Y RESUMEN, DE MI CURSO DE REDAC...
porMartin Perez Santos

PDF
Informe_Electricidad_Valerie_Castellanos (3).pdf
poredepvaleriecastellan

PPTX
Imagen Digital de la Calidad de la Información
porCarolina valenzuela

PPTX
Aprendiendo a identificar información confiable y útil en la web
porCuellar Lastra Yazbeth Elena

PPTX
Informatica III. suma II Yosangelis Chuello..pptx
poryosangelischuello

PDF
Copy of Documento sin tÃ_tulo (4) (1)_copy_copy_251124_183552.pdf
poredepandreasalazar

PPTX
Buscadores en Internet: cómo encontrar información rápida y confiable
porKatherine Iziar Santos Sesteaga

PDF
Fundamentos_Electricidad_Completo_Imagenes_Mapa.pdf
porpantojasofiakaren

PDF
Capitulo IX Seguridad Informática_ Protección en la Era Digital.pdf
porAngelesViscarra

PDF
Un viaje a través del tiempo. Planeaciones
porlunasara200323

PDF
Informe_Electricidad_Valerie.pdfgrado9-3
poredepvaleriecastellan

PDF
Fundamentos_Electricidad_Completo_Imagenes_Mapa 2.pdf
porpantojasofiakaren

PPT
Unidades del almacenamiento del pcomputador.ppt
poryhan32

DOCX
Los Conceptos básicos de los tics.......
pora225207665

María José Rodríguez nueve Document 3.pdf
poredepmariarodriguez44

Seguridad y Privacidad en las Nuevas Tecnologías de la Información y Comunica...
porArian Guido Matus

Fundamentos_Electricidad_Completo_Imagenes_Mapa.pdf
porpantojasofiakaren

Desmontaje del ordenador y vuelta al montaje.
porcarlysc22

Conceptos básicos de tics..................
pora225207665

FUNDAMENTOS DE ELECTRICIDAD Y ELECTRÓNIC
por2qvwhxzpt2

CAPITULO 6 REDACCION DE DESCRIPCION, DIBUJOS, Y RESUMEN, DE MI CURSO DE REDAC...
porMartin Perez Santos

Informe_Electricidad_Valerie_Castellanos (3).pdf
poredepvaleriecastellan

Imagen Digital de la Calidad de la Información
porCarolina valenzuela

Aprendiendo a identificar información confiable y útil en la web
porCuellar Lastra Yazbeth Elena

Informatica III. suma II Yosangelis Chuello..pptx
poryosangelischuello

Copy of Documento sin tÃ_tulo (4) (1)_copy_copy_251124_183552.pdf
poredepandreasalazar

Buscadores en Internet: cómo encontrar información rápida y confiable
porKatherine Iziar Santos Sesteaga

Fundamentos_Electricidad_Completo_Imagenes_Mapa.pdf
porpantojasofiakaren

Capitulo IX Seguridad Informática_ Protección en la Era Digital.pdf
porAngelesViscarra

Un viaje a través del tiempo. Planeaciones
porlunasara200323

Informe_Electricidad_Valerie.pdfgrado9-3
poredepvaleriecastellan

Fundamentos_Electricidad_Completo_Imagenes_Mapa 2.pdf
porpantojasofiakaren

Unidades del almacenamiento del pcomputador.ppt
poryhan32

Los Conceptos básicos de los tics.......
pora225207665


Dinamica de-sistemas

  • 1.
    itson Pensamiento Complejo yTeoría del Caos Dinámica de Sistemas Magíster en Dirección y Gerencia de Empresas Facultad de Administración Universidad del Rosario © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
  • 2.
    Temas del curso itson Definiciones Importantes para este curso. Introducción a la Dinámica de Sistemas. Sistemas de segundo orden. Retrasos en los sistemas dinámicos. Pensamiento Sistémico. Casos de aplicación real de la dinámica de sistemas. Desarrollo de casos por grupo. © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
  • 3.
    Definiciones Importantes itson Sistema Sistemas o subsistema Sistémico Sistemático Enfoque sistémico Enfoque de sistemas Problema Determinación de necesidades Realimentación Mapas mentales © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
  • 4.
    Definición de Sistema itson Puleo, define sistema como " un conjunto de entidades caracterizadas por ciertos atributos, que tienen relaciones entre sí y están localizadas en un cierto ambiente, de acuerdo con un cierto objetivo". R. Ackoff: Un sistema es un conjunto de elementos en interacción Dinámica. Un sistema es un conjunto de elementos interrelacionados (Von Bertalanffy, 1968) Un sistema se define como cualquier conjunto de variables que el observador selecciona de las disponibles en la “maquina real” (Ashby, 1952) Conjunto de partes que trabajan para lograr un objetivo común (Jay Forrester, 1982) © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
  • 5.
    Ejemplos de tiposde sistema itson Ejemplos: 1. Sistema Educativo 2. Sistema Operativo de una computadora 3. El cuerpo humano 4. Sistema de Información 5. Sistema Macro-sociales 6. Sistema de Producción 7. Sistema de trabajo © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
  • 6.
    Sistemas o subsistemas itson Los subsistemas forman parte de un sistema mayor, por lo que la suma de todos ellos conformaran a dicho sistema. Ejemplos: Departamentos de una organización, las etapas de un proceso. Ejemplo: Del sistema educativo de Colombia ¿Cuáles serían los subsistemas? La Red de instituciones de Educación Superior. El sistema de apoyo federal a la educación El sistema nacional de Investigación © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
  • 7.
    Elementos clave dela definición de sistema itson • Una Entidad es lo que constituye la esencia de algo. • Los Atributos determinan las propiedades de una entidad al distinguirlas por la característica de estar presentes en una forma cuantitativa o cualitativa. • Las Relaciones determinan la asociación natural entre dos o más entidades o entre sus atributos. • El Ambiente es el conjunto de todas aquellas entidades, que al determinarse un cambio en sus atributos o relaciones pueden modificar el sistema. • El Objetivo es aquella actividad proyectada o planeada que se ha seleccionado antes de su ejecución. © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
  • 8.
    Dinámica 1 “Yo soy un sistema” (D1) itson Organizar equipos de 4 personas Primero Piensen en que cada uno de los equipos representa una entidad del sistema. El sistema que analizamos es el de recolección de basura en Colombia 1. El administrador del sistema 2. El taller de mantenimiento 3. Los recolectores de basura 4. Los usuarios del servicio 5. El confinamiento para la basura 6. El departamento de compras © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
  • 9.
    Llene cada unode los espacios siguientes de acuerdo a su entidad. itson Entidad Atributos Relaciones Ambiente Objetivo El administrador del sistema © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
  • 10.
    Construye una frasesumado las 5 columnas itson sistema como " un conjunto de entidades caracterizadas por ciertos atributos, que tienen relaciones entre sí y están localizadas en un cierto ambiente, de acuerdo con un cierto objetivo". ITSON - “Educar para Trascender”
  • 11.
    Mas definiciones alrededorde la palabra sistemas itson • Sistémico: Abarca e impacta el sistema entero o la organización • Sistemático: Proceder de una manera ordenada y definible. (paso 1......paso n) llevan a un proceso sistemático. © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
  • 12.
    Caso Real: Designa Business itson • Observe todos los elementos de un sistema por niveles en el siguiente caso hipotético bajo el modelo de Dale Brethower del Libro “Paradox of Organizational Change” de Malott (2002) • Ir a caso © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
  • 13.
    itson Dinámica de Sistemas El camino de lo MEGA a lo MICRO Un enfoque holístico ITSON - “Educar para Trascender”
  • 14.
    Encontrando dirección itson 1. Salud 2. Autosuficiencia 3. Sobrevivencia 4. Calidad de vida MEGA indicadores MACRO indicadores MICRO indicadores ITSON - “Educar para Trascender”
  • 15.
    Enfoque itson Mega Sociedad Supervivencia indicadores Salud Autosuficiencia Bienestar Macro indicadores Socios Externos Entregables con Q Micro indicadores Socios Internos ITSON - “Educar para Trascender”
  • 16.
    Indicadores a nivelsocial itson Nivel OEM Resultado Criterio de Indicadores ¿Qué es? ¿Qué debería Evaluación Situación de ser? actual Situación deseada Mega Supervivencia Viabilidad 1.Número de organizaciones dedicadas a 1. Incremento de al menos un 10% del numero actual organizaciones Resultados a enfoque económico económica las relaciones comerciales de exportación No se cuenta con dedicadas a las relaciones comerciales exportación y/o importación en nivel Social y/o importación en Sonora. información. Sonora en un periodo de tres años. 2.índice de la balanza comercial en el 2. Incremento de al menos 5 % del índice de la balanza comercial en el Edo. Estado de Sonora. Existen fuentes de Sonora en un periodo de tres años. 3. PIB en Sonora (Secretaría de oficiales que 3. Crecimiento del PIB en Sonora en al menos 1% en los próximos tres años Economía, INEGI). proporcionan la (Secretaría de Economía, INEGI). 4.Indicador global de la actividad información. 4. Incremento de al menos 2 % del Indicador global de la actividad económica en Sonora. económica en Sonora, En un periodo de tres años. Retorno de la 1.Número de empresas que se instalan y No se cuenta con 1. Incremento de un 10% del número de empresas que se instalan y se Inversión se mantienen al menos 3 años en Sonora. información mantienen al menos 3 años en Sonora. 2.Desempeño de las empresas de la región sur de Sonora, debido al uso de la 2. Mejora del desempeño de las empresas de la región sur de Sonora, debido tecnología.(Se requiere definir al uso de la tecnología. indicadores para medir el desempeño) Empleo 1.Tasa anual de desocupación en el No se cuenta con 1. Disminución en un 5% de la tasa anual de desocupación en el Estado de Estado de Sonora. información Sonora. 2.Población Económicamente Activa 2. Incremento en un 10% del Porcentaje de la Población Económicamente Calificada. Activa Calificada. 3.Ingreso per cápita (SS). 3. Incremento del 2% Ingreso per cápita (SS). 4.Nuevos empleos estables (>3años) bien 4. Incremento 10% de nuevos empleos estables (>3años) bien remunerados remunerados en el sur de Sonora (SEC). en el sur de Sonora (SEC). ITSON - “Educar para Trascender”
  • 17.
    Dinámica “ buscandoelementos MEGA” (D2) itson • Reflexione cada equipo sobre la siguiente pregunta ¿Cómo quieren construir el mundo para los niños del mañana?. • Realiza una lista de 2 acciones que se deberán considerar para lograr cumplir con este compromiso. • Piense en los indicadores para medir las acciones que se proponen Ejemplo: A1. Eliminar al 100% el hambre y la pobreza en Colombia Indicadores (Colombia): I1. Población económicamente activa. I2. Nivel del salario mínimo por zonas. I3. Número de zonas marginadas en Colombia. ITSON - “Educar para Trascender”
  • 18.
    ¿Cómo quieren construirel mundo para los niños del mañana?. itson Equipos Acciones Indicadores 1 1 2 1 2 2 1 3 2 1 4 2 1 5 2 ITSON - “Educar para Trascender”
  • 19.
    Nuevas realidades itson Listado de nuevas realidades Cada día el mundo nos ofrece muchas oportunidades nuevas para mejorar la calidad de nuestro trabajo y el valor que ofrecemos a nuestros clientes y a nuestra sociedad. Estas nuevas realidades también atraerán muchos retos que tendrán un impacto en nosotros como en nuestras organizaciones ITSON - “Educar para Trascender”
  • 20.
    El marco conceptualde la planeación Mega y sus tres grupos principales itson MICRO MACRO MEGA Visión Ideal Identificar y seleccionar Definir la misión actual Necesidades 1. Alcance Definir el objetivo de la misión CUANDO SE REQUIERA Identificar fortalezas, debilidades, REVISAR/MEJORAR oportunidades y amenazas Análisis FODA 2. Planeación Derivar las misiones a corto y largo plazo Derivar el plan estratégico Proporcionar los planes operacionales y tácticos Hacer, comprar y obtener recursos 3.Implementación y mejora Continua Implementar Determinar la efectividad y la eficacia ITSON - “Educar para Trascender”
  • 21.
    Definición de necesidadesy determinación de necesidades. itson • Definición de Necesidad: es un desajuste entre los resultados actuales y los resultados deseados o requeridos. • La Determinación de Necesidades: identifica los desajustes entre los resultados actuales y los deseados (o requeridos) y los sitúa en orden de prioridad para ser resueltos en función del resultado de la comparación del costo de resolver la necesidad con el costo de ignorarla. • Cuasi-necesidad: es un desajuste en un método, recurso o proceso. ITSON - “Educar para Trascender”
  • 22.
    No debemos lastimarningún ser viviente, a causa de la contaminación al medio-ambiente (Dinámica) itson Sistemas de Control + Ambiental - Contaminación Reconocimiento a Ambiental Organizaciones + + Sociedad Sana ITSON - “Educar para Trascender”
  • 23.
    Puntos a considerar.... itson La determinación de necesidades se centra en los desajustes, en los procedimientos y los recursos; y no en los FINES y los RESULTADOS. La importancia de la definición de Necesidad se construye sobre la base de los Factores Críticos de Éxito 2, 3 y 4. La definición de necesidad no resta importancia a los medios y los recursos, simplemente los ubica en la perspectiva apropiada. ITSON - “Educar para Trascender”
  • 24.
    MEDIOS diferentes deFINES itson • Medios: son la manera en Fin Medio las cuales hacemos algo. Aprender como resolver Son procesos, actividades, problemas recursos, métodos o Buscar trabajo técnicas que usamos para Auto estima positiva obtener un resultado. Capacitación de empleados Graduado Universitario Supervivencia • Fines: Son Resultados, efectos, impactos o logros Determinar necesidades que conseguimos a Mejora Continua consecuencia de aplicar o Modernizar utilizar medios. Amar ITSON - “Educar para Trascender”
  • 25.
    Determinación de necesidades itson Identifica los desajustes entre los resultados actuales y los deseados (o requeridos) y los ubica en el orden de la prioridad para su resolución, basada en el costo de alcanzar la necesidad comparado con el costo de ignorarla. © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
  • 26.
    Determinación de necesidades(D3) itson 1. ¿Qué es un problema? 2. Piense en su área de trabajo, o en sus actividades diarias no importa! Vea que en todos los casos siempre estamos buscando hacer mejor las cosas, para ello vivimos. 3. Liste en orden de importancia la actividad y determine los requerimientos necesarios para llevarla a cabo Actividad Requerimiento ¿Qué es? ¿Cómo Costo de Costo de no Situación debería de hacer algo hacer nada actual ser? Situación deseada © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
  • 27.
    Dinámica de Sistemas itson © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
  • 28.
    Historia de laDinámica de Sistemas itson Jay Forrester, ingeniero de sistemas del Instituto Tecnológico de Masachussets (MIT) desarrolló esta metodología durante la década de los cincuenta. La primera aplicación fue el análisis de la estructura de una empresa norteamericana, Sprage Electric (fabricante de componentes electrónicos de alta precisión) y el estudio de las oscilaciones en las ventas de esta empresa, publicada como Industrial Dynamics. En 1969 se publica la obra Dinámica Urbana, en la que se muestra cómo el "modelado DS" es aplicable a sistemas de ciudades. En 1970, aparece El modelo del mundo, trabajo que sirvió de base para que Meadows y Meadows realizasen el I Informe al Club de Roma, divulgado posteriormente con el nombre de Los límites del crecimiento. Estos trabajos y su discusión popularizaron la Dinámica de Sistemas a nivel mundial. © Ernesto A. Lagarda L. ITSON - “Educar para Trascender” Bogotá Colombia, Junio de 2006
  • 29.
    DEFINICIÓN DE LAD.S. itson Estudia las características de realimentación de la información en la actividad industrial con el fin de demostrar como la estructura organizativa, la amplificación (de políticas) y la demoras (en las decisiones y acciones) interactúan e influyen en el éxito de la empresa[2]. Es una metodología de uso generalizado para modelar y estudiar el comportamiento de cualquier clase de sistemas y su comportamiento a través del tiempo con tal de que tenga características de existencias de retardos y bucles de realimentación[1]. Es un método en el cual se combinan el análisis y la síntesis, suministrando un ejemplo concreto de la metodología sistémica. La dinámica de sistemas suministra un lenguaje que permite expresar las relaciones que se producen en el seno de un sistema, y explicar como se genera su comportamiento[3]. [1] Martínez Silvio y Requema Alberto. “Simulación dinámica por ordenador” Alianza Editorial, Madrid, 1988. [2] Forrester, Jay W. “Dinámica industrial”. Editorial Ateneo, Buenos Aires, 1981. [3] Aracil Javier y Gordillo Francisco. “Dinámica de sistemas”, Alianza Editorial, Madrid, 1997. © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
  • 30.
    Ponencia de JayForrester en España itson El primer paso sondea la riqueza de información que la gente posee en sus mentes. Las bases de datos mentales son una fecunda fuente de información acerca de un sistema. La gente conoce la estructura de un sistema y las normas que dirigen las decisiones. En el pasado, la investigación en administración y las ciencias sociales han restringido su campo de acción, indebidamente, a datos mesurables, habiendo descartado el cuerpo de información existente en la experiencia de la gente del mundo del trabajo, que es mucho más rico. La dinámica de sistemas usa conceptos del campo del control realimentado para organizar información en un modelo de simulación por ordenador. Un ordenador ejecuta los papeles de los individuos en el mundo real. La simulación resultante revela implicaciones del comportamiento del sistema representado por el modelo. Texto inedito: Jay Forrester (univesidad de sevilla, sevilla españa) diciembre de 1998 © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
  • 31.
    El Pensamiento Sistémico[1] itson En su nivel más amplio, el pensamiento sistémico abarca una amplia y heterogéneo variedad de métodos, herramientas y principios, todos orientados a examinar la interrelación de fuerzas que forman parte de un proceso común. Hay una forma del pensamiento sistémico que se ha vuelto sumamente valiosa como idioma para describir el logro de un cambio fructífero en las organizaciones. Esta forma, llamada “dinámica de sistemas”. Los métodos y herramientas que se describirán en este proyecto -eslabones y ciclos, arquetipos, modelación, tienen sus raíces en la dinámica de sistemas, que permite comprender que los procesos complejos de realimentación pueden generar conductas problemáticas dentro de las organizaciones y los sistemas humanos en gran escala[2]. [1] Senge Peter, 1998: La quinta disciplina en la práctica; pags. 93, 95 [2] Senge Peter, 1998: La quinta disciplina en la práctica; pags. 93, 95 © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
  • 32.
    Estructura sistémica itson Algunos piensan que la “estructura” de una organización es el organigrama. Otros piensan que “estructura” alude al diseño del flujo de trabajo y los procesos empresariales. En el pensamiento sistémico la "estructura” es la configuración de interrelaciones entre los componentes claves del sistema. © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
  • 33.
    MODELOS Y AYUDAEN LA TOMA DE DECISIONES itson Un modelo es una representación de algún equipo o sistema real. El valor de un modelo surge cuando éste mejora nuestra comprensión de las características del comportamiento en forma más efectiva que si se observará el sistema real. Un modelo, comparado con el sistema verdadero que representa, puede proporcionar información a costo más bajo y permitir el logro de un conocimiento más rápido de las condiciones que no se observan en la vida real. © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
  • 34.
    Modelos metales itson Ir a programa WinMIB © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
  • 35.
    Ejemplo itson • La figura del frente es un cuadrado definido por cuatro puntos. • Moviendo dos de los cuatro puntos intente crear un cuadrado del doble de tamaño. ITSON - “Educar para Trascender”
  • 36.
    Solución al ejemplo itson ITSON - “Educar para Trascender”
  • 37.
    Modelos Formales itson © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
  • 38.
    Modelos Estáticos itson Y = 2X1 + 2X2 Ejemplo de un modelo Estático Dinámica de armado de mesas y sillas © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
  • 39.
    La historia itson Una pequeña fábrica de muebles desea decidir su programa semanal de producción de mesas y sillas. Para ello se dispone en el inventario de materia prima de 6 piezas de madera rectangulares y 8 piezas de madera cuadradas. La utilidad neta que le deja una mesa es de $16.00 y para una silla es de $10.00. En la tabla 1 se desglosa la cantidad en paneles que lleva el producir una mesa y una silla. © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
  • 40.
    Modelo estático itson • ¿Qué se fabricará? • La utilidad por cada producto fabricado • Los recursos disponibles • El consumo de recurso por cada producto • La duda del carpintero • Solución óptima • Tabla de soluciones © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
  • 41.
    ¿Qué se fabricará? itson • Mesas • Sillas © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
  • 42.
    La Utilidad porcada producto terminado itson • Mesa =$ 16.00 por unidad • Silla = $ 10.00 por unidad © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
  • 43.
    Recurso Disponible itson • 8 piezas cuadradas • 6 piezas rectangulares © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
  • 44.
    Consumo del recurso itson • Para fabricar la mesa se requieren de: 2 piezas rectangular y 2 piezas cuadradas + • Para fabricar la silla se requieren de: 1 pieza rectangular y 2 piezas cuadradas + ITSON - “Educar para Trascender”
  • 45.
    La pregunta central itson • ¿Qué le conviene producir ¿Cuántas mesas y sillas debo de al carpintero bajo estas fabricar para obtener la máxima utilidad condiciones?, • Justifica tu respuesta. © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
  • 46.
    Observemos las solucionesposibles que se pueden encontrar itson Mesa sillas $ sobrantes © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
  • 47.
    Modelo dinámico itson N(t) = N(0) + [FE(t) – FS(t)] t= 1 ..... n © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
  • 48.
    Sistema Dinámico itson La simulación continua son análogas a un deposito en donde el fluido que atraviesa una cañería es constante. El volumen puede aumentar o puede disminuir, pero el flujo es continuo. En modelos continuos, el cambio de valores se basa directamente en los cambios de tiempo. © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
  • 49.
    Evento discreto itson La llegada de órdenes, o las partes que están siendo ensambladas, así como los clientes que llaman, son ejemplos de eventos discretos. El estado de los cambios en los modelos sólo se dan cuando esos eventos ocurren. Una fábrica que ensambla partes es un buen ejemplo de un sistema de evento discreto. Las entidades individuales (partes) son ensambladas basadas en eventos (recibo o anticipación de órdenes). El tiempo entre los eventos en un modelo de evento discreto raramente es uniforme: © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
  • 50.
    Simulación itson La simulación involucra el diseño de modelos de un sistema, llevando a cabo experimentos en él. El propósito de éstos ("que pasa si") experimentos son determinar cómo el sistema real realiza y predice el efecto de cambios al sistema a través del tiempo. Por ejemplo, se acostumbra emplear la simulación al contestar preguntas como: ¿Qué efectos tiene un incremento en la tasa poblacional en una comunidad? ¿Qué pasaría si aumento el número de programas para evitar que los niños jóvenes y adultos comentan robos? © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
  • 51.
    Metodología de laDinámica de Sistemas itson Mundo real Conceptualización Modelo mental Formulación Modelo Formal Evaluación tiempo © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
  • 52.
    Fase de conceptualización itson © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
  • 53.
    Definiciones itson • Horizonte de tiempo: periodo de tiempo para el análisis del sistema dinámico. • Variables críticas: estas pueden ser de dos tipos 1.Exógenas 2. Endógenas Estas son las que nos interesa considerar para la construcción del modelo dinámico. • Definición de indicadores: establezca el indicador asociado al dato en el que se diga la razón, tamaño de crecimiento por un período de tiempo (ejemplo tasa de nacimiento, promedio de vida). • Relación causal: relación entre dos o más variables provocando que el sistema reaccione y genere un comportamiento en el tiempo. • Diagrama Causal: la integración de todos los elementos anteriores generando un comportamiento complejo o simple. © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
  • 54.
    Fase de formulación itson • Desarrollar el diagrama de bloques (Forrester) • Desarrollo del modelo matemático (modelo formal) • Estimar y seleccionar los parámetros del modelo © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
  • 55.
    Fase de evaluación itson • Simulación Dinámica • Análisis de sensibilidad © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
  • 56.
    Fase de Implementación itson © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
  • 57.
    itson Fasede conceptualización Construcción de Diagramas Causales © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
  • 58.
    Cómo se debede desarrollar un diagrama Causal itson Listar todas las variables posibles, pueden ser cuantitativas y cualitativas: Ventas Estrés Revisar la lista para refinarla: Revisar si alguna variable ya está incluida en otra o significan lo mismo. Si es realmente crítica o no. © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
  • 59.
    Y además...... itson Poner un nombre adecuado a la variable Usar sustantivos, no verbos: SI: Nuevos productos NO: Desarrollar nuevos productos SI: Ganancias NO: Ser rentable Usar nombres más neutrales o positivos: SI: Satisfacción en el trabajo NO: Inconformidad con el trabajo SI: Moral en el Recurso Humano NO: Mala vibra © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
  • 60.
    Diagramas causales itson © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
  • 61.
    Diagramas causales itson BUCLES DE REALIMETACIÓN POSITIVA: Son aquellos en los que la variación de un elemento se propaga a lo largo del bucle de manera que refuerza la variación inicial. BUCLES DE REALIMETACIÓN NEGATIVA: Son aquellos en los que la variación de un elemento se propaga a lo largo del bucle de manera que contrarreste la la variación inicial. TIENDE A CREAR EQUILIBRIO. © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
  • 62.
    Tipos de relacióncausal itson © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
  • 63.
    Veamos los siguientesejemplos: itson Relación causal directa CE OT NO SN U M OD E A L IS M + P E S O + © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
  • 64.
    Ejemplo 2 itson + O F E R T A + D E M A N D © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
  • 65.
    Ejemplo 3 itson PPM RES EL PRD AX RA SE EN AE + R E S U L T A D O + © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
  • 66.
    Ejemplo 4 itson - P O B L A C I ON RA EP CI U R ST O P E R CA + © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
  • 67.
    Tipo de RelaciónCausal itson © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
  • 68.
    Ejemplo 5 itson Relación causal simple + + + NACIMIENTOS POBLACION MUERTES + - © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
  • 69.
    Relación causal compleja itson © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
  • 70.
    Ejemplo 6 itson P E D I O S P R O D U C I N + + + - IR N V ET A I O + Relación causal Compleja ITSON - “Educar para Trascender”
  • 71.
    Ejemplo 7 itson Se trata de estudiar la conservación de una determinada población por ejemplo, la de ballenas, sometida a una extinción importante por acción de la pesca o de la caza. La evolución de la población de ballenas depende de los nacimientos, las muertes naturales y las muertes por pesca. Con estas relaciones iniciales construir un diagrama causal. © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
  • 72.
    Caza de laballena itson N A C I M E N T O S M U E R T S PN O B L A C IL O ND E B A E A S © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
  • 73.
    Enfoque de sistemasy enfoque de sistema itson • Enfoque de sistemas: La planeación y el logro están basados en propósitos internos, únicamente organizacionales. Se centra solamente en los niveles de los resultados y de las contribuciones Macro o Micro; es útil solo cuando uno está seguro de las compensaciones y requisitos externos; de otra forma, no es holístico y puede proporcionarnos soluciones que no concuerdan con la totalidad del problema o de las oportunidades del sistema. • Enfoque de sistema: Se centra solamente en los niveles de los Resultados Mega © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
  • 74.
    Esencia del EnfoqueSistémico: itson • El enfoque sistémico introducido al pensamiento radica en : Ver patrones de comportamiento y evolución donde la mayoría ve hechos y situaciones aisladas ante las cuales reaccionan © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
  • 75.
    El pensamiento Sistémico: itson • Los procesos NO son lineales. • Las interrelaciones se dan en todas las direcciones. • Es necesario ver totalidades. • La complejidad tiende a erosionar la confianza y la adopción de responsabilidades. • Los lenguajes solo expresan parte del proceso. © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
  • 76.
    El pensamiento sistémico(continúa) itson • Los detalles expresan partes importantes provenientes de la “cara oculta” de los procesos. • Existen un gran número de relaciones sutiles. • Las interrelaciones son causa/efecto/causa. • Los efectos son a corto, mediano y largo plazo. © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
  • 77.
    El pensamiento sistémico(continúa) itson • La cantidad de información disponible sobre el comportamiento y las manifestaciones de los sistemas es tan amplia que hace cada vez más difícil ver TOTALIDADES. Presentación ante el Director de Planeación Estratégica de Presidencia de la República Mexicana Los Pinos México D.F. © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
  • 78.
    Caso real –Fase de conceptualización - itson Efectos de la aglomeración de basura en Cd. Obregón Sonora, México Ir a presentación Portland, Oregon y Monterrey, Nuevo León, 2003 Boletín de Dinámica de Sistemas en España 2004 Ir a boletín Artículo: Modelo de reducción de pobreza en Regiones marginadas Ir a presentación Orlando Florida, mayo de 2006 IIE Annual Conference Toluca México © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
  • 79.
    Desarrollo de casos Caso1: Egresados de la carrera de IIS vs. Empleos itson Desarrollo del diagrama causal Variables críticas parámetros Ir a vensim 1. 2. Ingresos semestrales Alumnos de IIS 1. 2. promedio de ingresos índice de deserción 3. Deserción 3. tiempo de egreso 4. Egresados 4. contratos proyectados 5. Oferta de empleos Cd. Obregón. 6. Demanda de empleos Cd. 1. Porcentaje de Obregón emigración 7. Demanda de empleos Frontera 8. Contratos Cd. Obregón 9. Empleados en las empresas Cd. Obregón 10. Cantidad deseada por las 11. Emigración 12. Población Económicamente Activa Calificada © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
  • 80.
    Caso 2: Recolecciónde basura itson Variables criticas: • Unidades recolectoras • Servicio de recolección • Colonias beneficiadas • Aportación social (impuestos pagados) • Apoyo en la inversión para unidades • Basura captada por unidad • Captación en basurero municipal • Quejas en el servicio de recolección • Reportes al director del DSPM Los datos que se conocen actualmente son: • Número de unidades disponibles • Tiempo de recolección • Promedio de basura captada por unidad • Capacidad máxima El departamento desea saber en que momento el basurero municipal actual alcanzará la máxima capacidad, para evitar en un futuro las quejas de la sociedad y así brindar un mejor servicio. © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
  • 81.
    Lectura de cadaBucle itson • Si se tiene un aumento en las unidades recolectoras, esto aumentara el servicio de recolección y a su vez se tendrán más colonias beneficiadas, lo cual llevará a una mejor conciencia por aportar dinero por la sociedad y ello ayudará en la inversión de nuevas unidades. • Desarrolla el bucle Servicios de recolección-Colonias beneficiadas-Quejas del servicio-Reportes a DSPM director y ciérralo en Servicio de recolección. • Desarrolla el bucle Servicio de recolección, basura captada, captación en basurero y ciérralo en donde empezó. • Coloca con una relación directa cada uno de los datos ya conocidos • Agrega la variable población, nacimientos y busca donde puede entrar © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
  • 82.
    Crecimiento en S itson © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
  • 83.
    Crecimiento en S itson © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
  • 84.
    EFECTOS DE UNAEPIDEMIA itson HIPOTESIS: • La población es constante, es decir no se producen fenómenos migratorios. • La enfermedad es lo suficientemente suave como para que los enfermos no dejen de hacer una vida normal, y éstos no se curan completamente durante el período de la epidemia; con ello se evita la reinfección. • La población enferma y la sana se encuentran homogéneamente mezcladas. © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
  • 85.
    EFECTOS DE UNAEPIDEMIA itson DIAGRAMA CAUSAL © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
  • 86.
    Dinámica “Construyendo unmodelo complejo” (tarea para enviar) itson • Cada equipo es responsable de un sector del gobierno de Bogotá Colombia. • Los sectores son: Salud Servicios Gobierno Educativo públicas Seguridad pública © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
  • 87.
    Instrucciones itson 1. Determine que partes del sistema le interesa analizar. 2. Defina las variables críticas (exógenas y endógenas) que se relacionan con el enfoque MEGA. 3. Defina los indicadores relacionados con las variables que usted ha seleccionado (consulte fuentes oficiales) 4. Desarrolle el modelo causal © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
  • 88.
    Diagrama de forrester itson © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
  • 89.
    Diagrama de forrester itson © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
  • 90.
    Simbología empleado portipo de software itson razon de producción demanda Pedidos producción Ventas tiempo para satisfacer los pedidos Nuevos clientes adicionales Pedidos Inventario Actual Inventario mínimo Diagrama de Forrester Empleando Vensim PLE plus ITSON - “Educar para Trascender”
  • 91.
    Variable de nivel itson © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
  • 92.
    Variable de Flujo itson © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
  • 93.
    Variables auxiliares itson © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
  • 94.
    Variables exógenas itson © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
  • 95.
    Constantes itson © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
  • 96.
    Retrasos itson © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
  • 97.
    Tablas –funciones Lookup- itson ITSON - “Educar para Trascender”
  • 98.
    Construcción de Diagramasde Forrester itson DIAGRAMA CAUSAL Diagrama de Forrester ITSON - “Educar para Trascender”
  • 99.
    Fase de evaluacióny análisis de sensibilidad itson ITSON - “Educar para Trascender”
  • 100.
    itson Sistemas Dinámicos deSegundo Orden • Tipos de oscilaciones • Oscilaciones en un sistema de segundo orden © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
  • 101.
    Tipos de Oscilaciones itson Un sistema dinámico de segundo orden puede presentar oscilaciones, las cuales pueden clasificarse en Amortiguadas, Mantenidas y Crecientes, como se muestran en la figura siguiente: ITSON - “Educar para Trascender”
  • 102.
    Tipos de oscilaciones itson © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
  • 103.
    Oscilaciones de un sistema de segundo orden itson Los sistemas oscilantes abundan en la naturaleza, por ejemplo los patrones del dormir - despertar de una persona, la economía nacional, el péndulo del reloj antiguo del abuelo, etc. Mientras que una persona promedio observa un sin número de sistemas oscilantes a través de la vida, comprender el por que de ese comportamiento resulta ser algo muy interesante. © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
  • 104.
    Características itson Los sistemas de segundo orden necesitan algunos requerimientos estructurales para realizar oscilaciones. © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
  • 105.
    El sistema engeneral debe ser un bucle de realimentación negativa. itson to ip e md e r e t as o to ip ea md e j u st e + + - m ee rn c a ni a rn el te as o a rd ee cl pia o n o r d e n c a m i n o o r d e n o r d e n + - ITSON - “Educar para Trascender”
  • 106.
    El sistema debetener como mínimo dos variables de nivel. itson tp io es m d e a j u t e tp io ea m d e r t s o M e r c a n i Ir n v et a i o e n c a m i no o r d e n re eo tn ae sr old an ie nv t a r i o ITSON - “Educar para Trascender”
  • 107.
    Comportamiento del sistema itson 1 , 0 ua nn ie d as / m 2 0 ,0 u n ie d as 1 1 1 0 ua nn ie d as / m 2 1 1 1 1 1 0 ,0 u n ie d as 2 1 1 1 2 2 2 2 2 2 2 2 2 1 1 - 1 , 0 ua nn ie d as / m 0 u n ie d as 0 1 0 2 0 3 0 4 0 5 0 6 0 7 0 8 0 9 0 1 0 T i(n me) sm a oe rC dt en n :r u 1 1 1 1 1 1 1 1 1 1 ua nn ie da s / e m Ito nu vr ee an rt iC : 2 2 2 2 2 2 2 2 2 2 u n ie d as ITSON - “Educar para Trascender”
  • 108.
    Ejemplo: Conceptualización itson Sistema de surtido, en el que se muestran dos niveles cada uno representando al proveedor y cliente el sistema tiene un controlador (faltante) el cual manda el pedido al proveedor y este lo surte con un tiempo de entrega de 4 semanas, la fabrica actualmente tiene un cantidad de 100 refrigeradores disponibles para ser enviados a su cliente, solamente que el tiempo de entrega es de 5 semanas, tiempo en que el cliente recibe las unidades, actualmente en el almacén se tienen 10 refrigeradores y la cantidad deseada en almacén es de 600 unidades. © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
  • 109.
    Diagrama causal itson © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
  • 110.
    Diagrama de Forrester itson tp io eta m d e n r eg tpla iord eco mn ar rp ue m i fa a br id ce elc ne tan rm ga rrs ee fd ia g eo o r d e n ri e cp ó n fe a ls tn csa aac ne tele idn dn am © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
  • 111.
    Ecuaciones del sistema itson (01) cantidad deseada en almacén= 600 Units: refrigeradores (02) entrega a almacen= INTEG (recepción,10) Units: refrigeradores (03) fabrica de refrigeradores= INTEG (orden - recepción, 100) © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
  • 112.
    Simulación del sistema itson corrida de los niveles 1,000 refrigeradores 800 refrigeradores 750 refrigeradores 400 refrigeradores 500 refrigeradores 0 refrigeradores 250 refrigeradores -400 refrigeradores 0 refrigeradores -800 refrigeradores 0 10 20 30 40 50 60 70 80 90 100 Time (semanas) entrega a almacen : corrida 2 refrigeradores fabrica de refrigeradores : corrida 2 refrigeradores © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
  • 113.
    Simulación de lasOrdenes Vs. Recepciones de Refrigeradores itson 200 refrigeradores/semanas 80 refrigeradores/semanas 100 refrigeradores/semanas 40 refrigeradores/semanas 0 refrigeradores/semanas 0 refrigeradores/semanas -100 refrigeradores/semanas -40 refrigeradores/semanas -200 refrigeradores/semanas -80 refrigeradores/semanas 0 10 20 30 40 50 60 70 80 90 100 Time (semanas) orden : corrida 2 refrigeradores/semanas recepción : corrida 2 refrigeradores/semanas © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
  • 114.
    RETRASOS EN LOSSISTEMAS itson Introducción Retrasos en la transmisión de material Retrasos en la transmisión de información Reglas para aplicar retrasos © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
  • 115.
    Introducción itson Un retraso es conocido también por retardo o demora. Para formarse una idea sobre la situación de cierto problema es necesario que trascurra cierto tiempo antes de tomar una decisión, y una vez tomada está, debe transcurrir algún tiempo hasta que se observen los efectos en la misma. © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
  • 116.
    Retraso de Materialde primer orden itson tp io ed m ro me i e r e t a s o M a tl e rin ti© Ernesto A. Lagarda L. r an s t o F ld u je o n t r a d F ld u je o s a l i d Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
  • 117.
    Retraso de Material de primer orden itson Flujo de entrada Flujo de salida Material en Transito Figura 1. Retraso de material © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
  • 118.
    Las ecuaciones querigen el comportamiento del sistema son: itson flujo de entrada = STEP(2000, 4 ) flujo de salida = DELAY1(flujo de entrada, tiempo promedio de retraso ) material en transito = INTEG (flujo de entrada-flujo de salida,10) © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
  • 119.
    Comportamiento itson C u r e n t m a t e r i l e n t r a s i t o 8 , 0 6 , 0 4 , 0 2 , 0 0 f l u j o d e n t r a d 2 , 0 1 , 5 0 1 , 0 5 0 0 f l u j o d e s a l i d 2 , 0 1 , 5 0 1 , 0 5 0 0 0 5 1 0 © T i m e ( s m a n s ) Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
  • 120.
    ejemplo: itson © Ernesto A. Lagarda L. Bogotá Colombia, Junio de 2006 ITSON - “Educar para Trascender”
  • 121.
    Retrasos en latransmisión de información itson ITSON - “Educar para Trascender”
  • 122.
    ejemplo itson ITSON - “Educar para Trascender”
  • 123.
    Simulación en Vensim itson ITSON - “Educar para Trascender”
