- 1. SEMINARIO “DISEÑO Y CONSTRUCCIONDE CALZADURAS” SISTEMAS DE SOPORTE LATERAL JORGE E. ALVA HURTADO, PhD Profesor Principal Facultad de Ingeniería Civil Universidad Nacional de Ingeniería Consultor en Ingeniería Geotécnica COLEGIO DE INGENIERIOS DEL PERU CONSEJO DEPARTAMENTAL DE LIMA CAPITULO DE INGENIERIA CIVIL

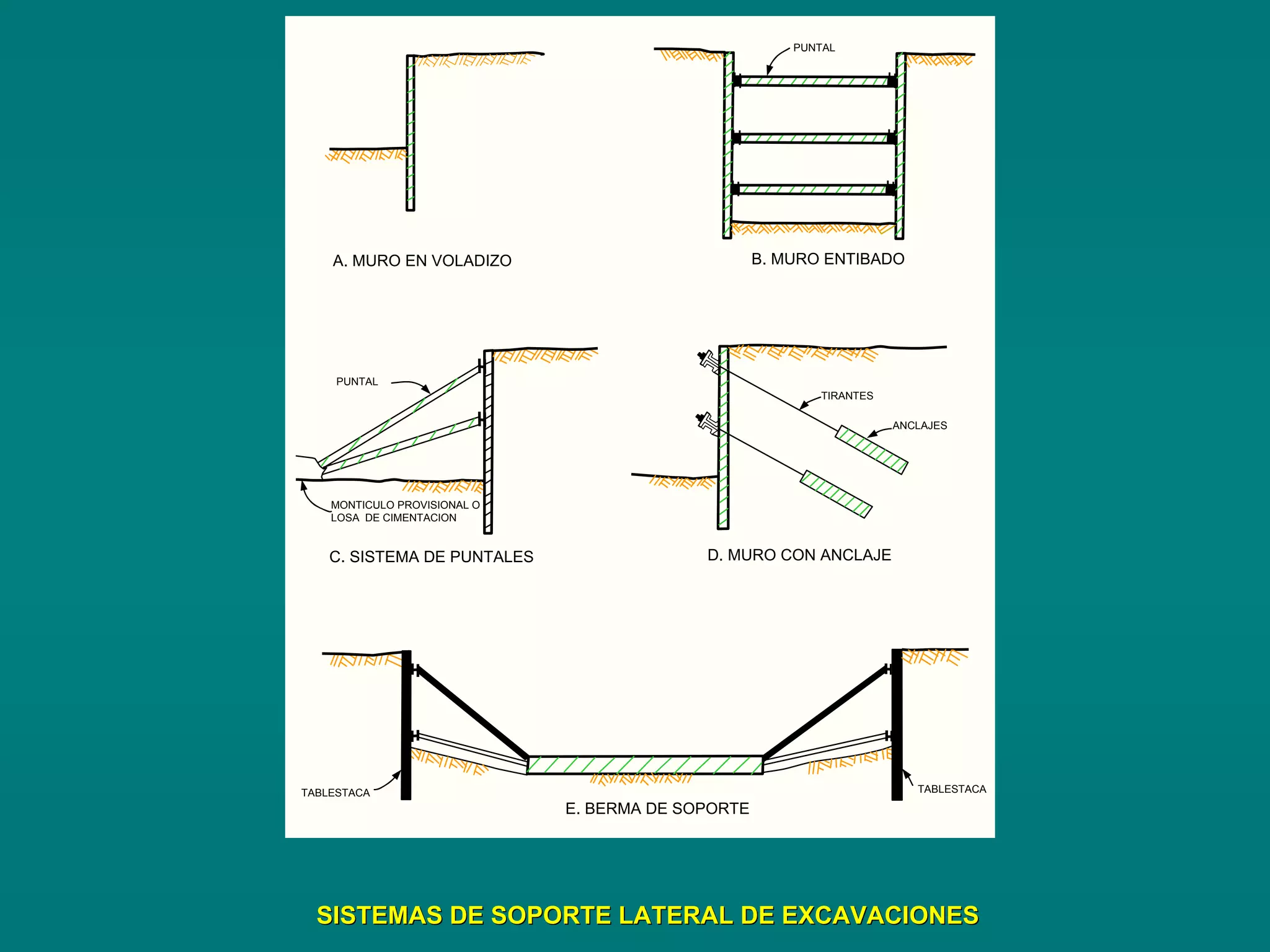

- 2. A. MURO ENVOLADIZO B. MURO ENTIBADO PUNTAL TIRANTES ANCLAJES MONTICULO PROVISIONAL O LOSA DE CIMENTACION C. SISTEMA DE PUNTALES D. MURO CON ANCLAJE PUNTAL TABLESTACA E. BERMA DE SOPORTE TABLESTACA SISTEMAS DE SOPORTE LATERAL DE EXCAVACIONESSISTEMAS DE SOPORTE LATERAL DE EXCAVACIONES
- 3. RA RB a) REACCIONES RD A B C D L4 L3 L2 L1 LA LB LC LD L1/2 L2/2 L3/2 L4/2 PD PC PB PA 2 3 1 RA, RB,RC, RD b) PRESIONES APARENTES DE TIERRA PA = RA . etc. LA c) ENVOLVENTE DE DISEÑO DE DATOS EMPIRICOS Fig. 1. METODO EMPIRICO PARA EL DESARROLLO DEL DIAGRAMA DEFig. 1. METODO EMPIRICO PARA EL DESARROLLO DEL DIAGRAMA DE PRESION DE TIERRAPRESION DE TIERRA RC ENVOLVENTE

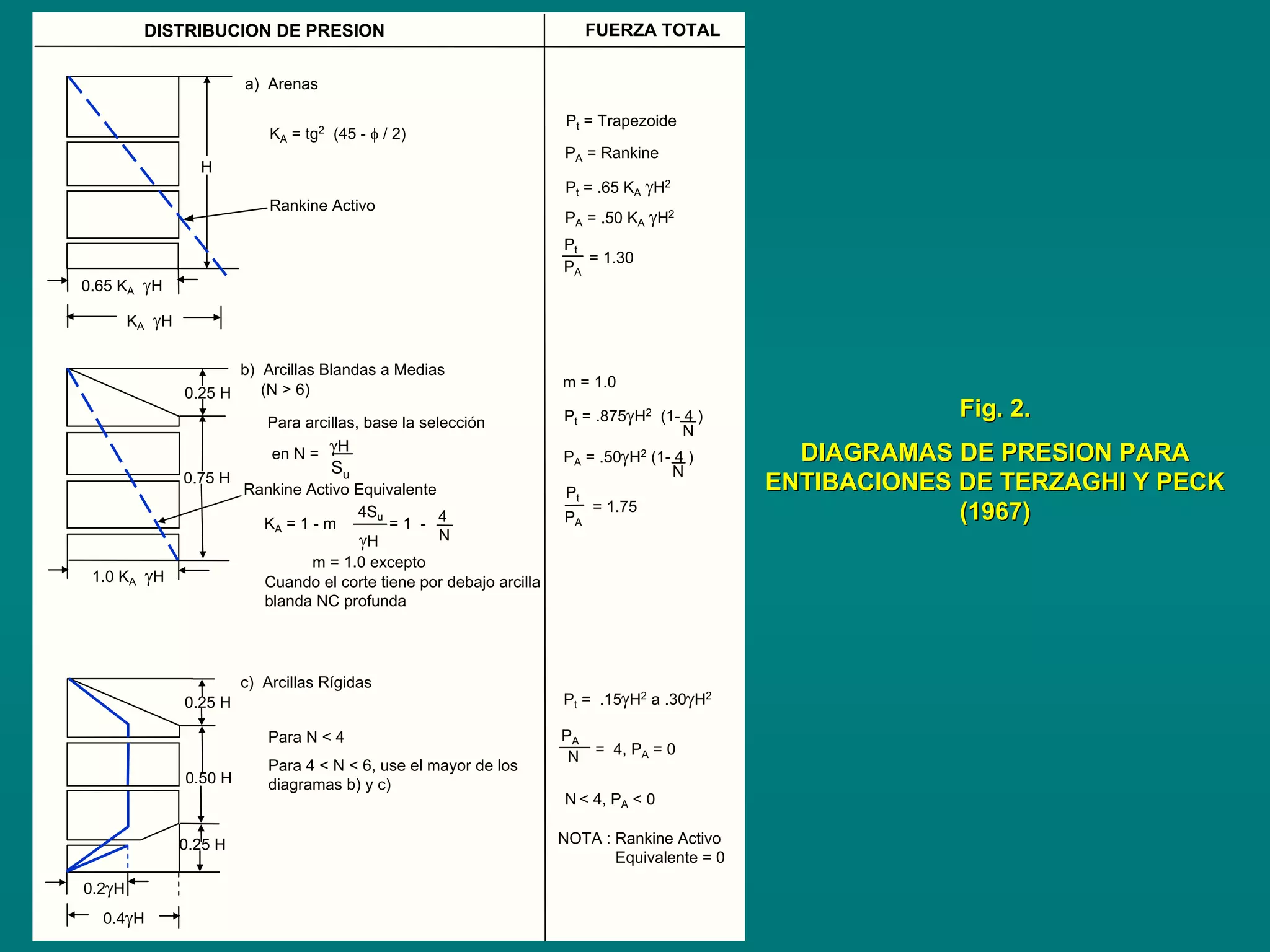

- 4. a) Arenas Rankine Activo H KA= tg2 (45 - φ / 2) 0.65 KA γH KA γH (N > 6) Para arcillas, base la selección 0.25 H en N = γH Su b) Arcillas Blandas a Medias Rankine Activo Equivalente KA = 1 - m = 1 - γH Cuando el corte tiene por debajo arcilla blanda NC profunda c) Arcillas Rígidas m = 1.0 excepto Para N < 4 Para 4 < N < 6, use el mayor de los diagramas b) y c) 0.25 H 0.50 H 0.25 H 1.0 KA γH 0.2γH 0.4γH 0.75 H DISTRIBUCION DE PRESION FUERZA TOTAL Pt = Trapezoide PA = Rankine Pt = .65 KA γH2 PA = .50 KA γH2 Pt PA = 1.30 N Pt = .875γH2 (1- 4 ) N PA = .50γH2 (1- 4 ) m = 1.0 Pt PA = 1.75 Pt = .15γH2 a .30γH2 PA N = 4, PA = 0 N < 4, PA < 0 NOTA : Rankine Activo Equivalente = 0 4Su N 4 Fig. 2.Fig. 2. DIAGRAMAS DE PRESION PARADIAGRAMAS DE PRESION PARA ENTIBACIONES DE TERZAGHI Y PECKENTIBACIONES DE TERZAGHI Y PECK (1967)(1967)

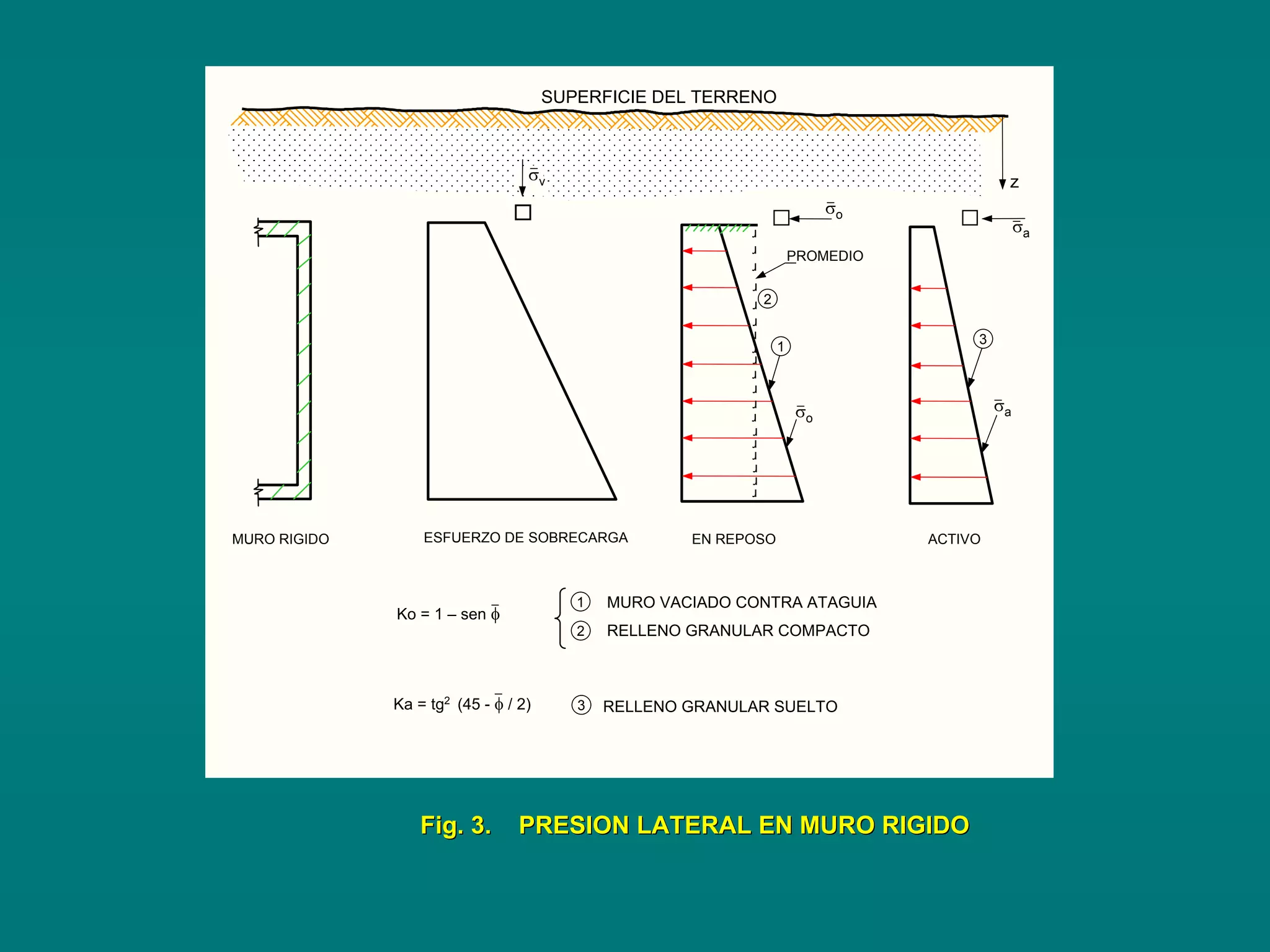

- 5. 1 2 3 SUPERFICIE DEL TERRENO ESFUERZODE SOBRECARGA EN REPOSO ACTIVOMURO RIGIDO σv σo σa z σo σa MURO VACIADO CONTRA ATAGUIA RELLENO GRANULAR COMPACTO 1 2 3 Ko = 1 – sen φ Fig. 3. PRESION LATERAL EN MURO RIGIDOFig. 3. PRESION LATERAL EN MURO RIGIDO r r r r r r r r r r r r r r r r r r r PROMEDIO RELLENO GRANULAR SUELTOKa = tg2 (45 - φ / 2)

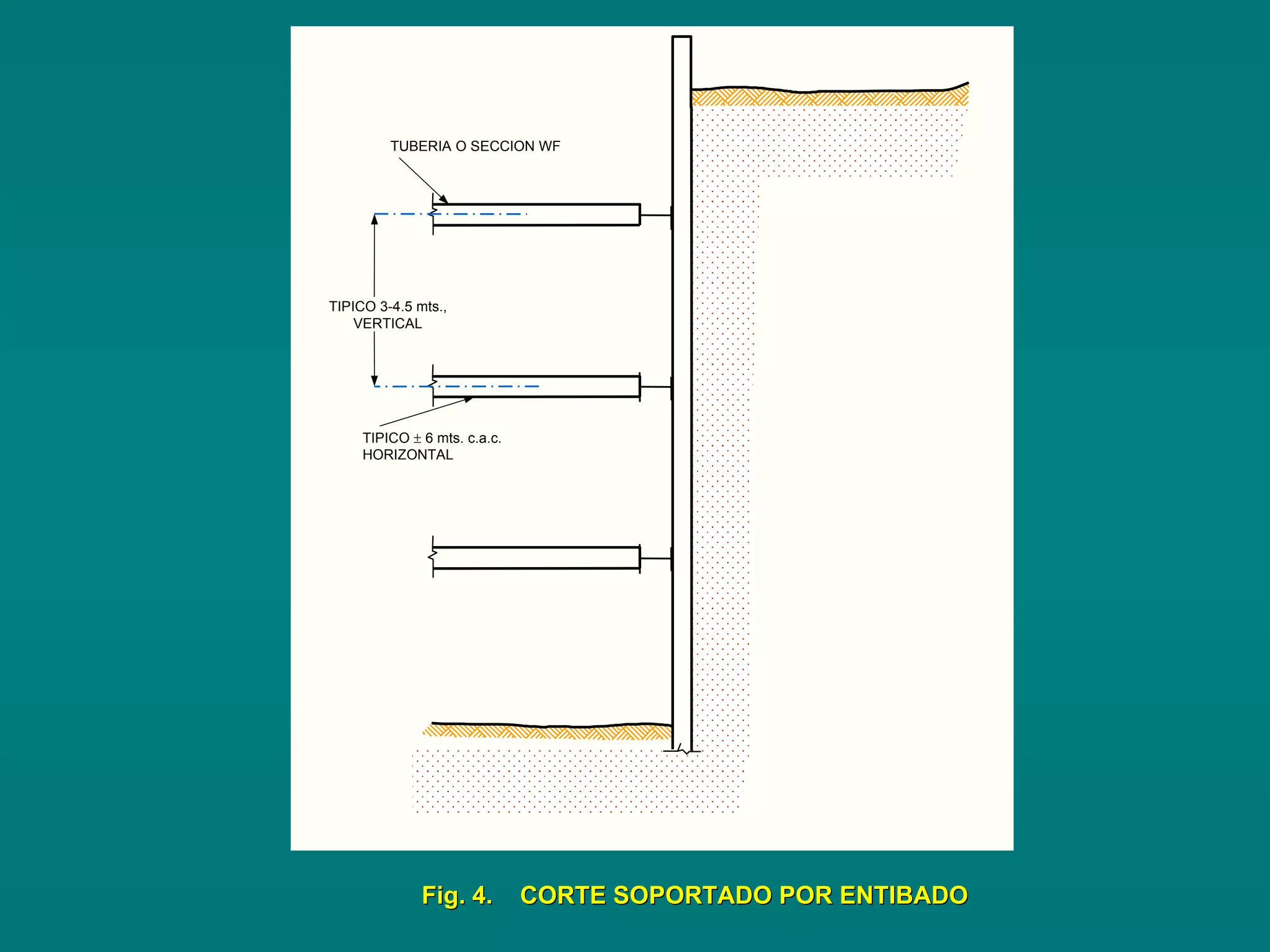

- 6. TUBERIA O SECCIONWF TIPICO 3-4.5 mts., VERTICAL TIPICO ± 6 mts. c.a.c. HORIZONTAL Fig. 4. CORTE SOPORTADO POR ENTIBADOFig. 4. CORTE SOPORTADO POR ENTIBADO

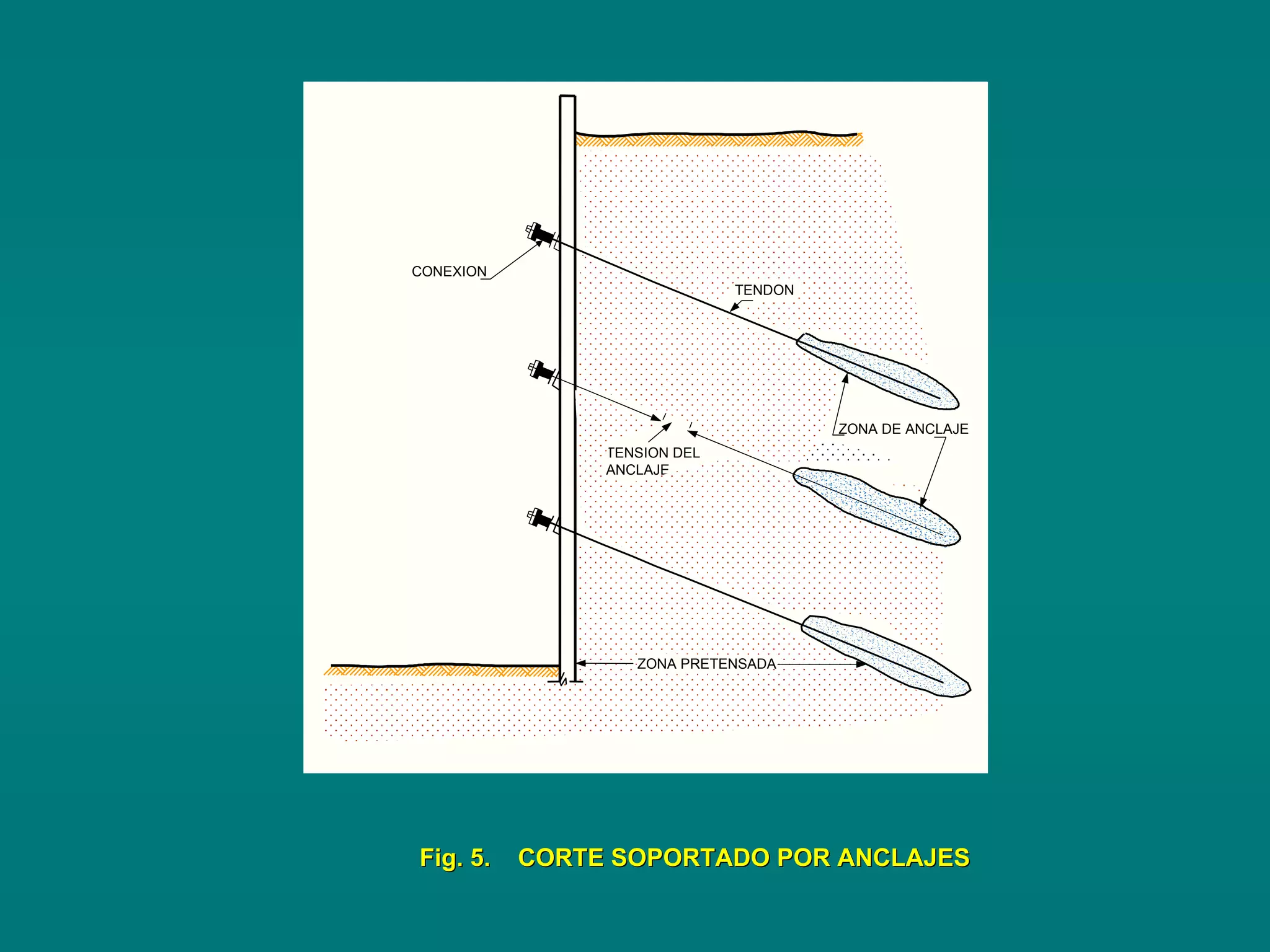

- 7. CONEXION TENDON TENSION DEL ANCLAJE Fig. 5.CORTE SOPORTADO POR ANCLAJESFig. 5. CORTE SOPORTADO POR ANCLAJES ZONA PRETENSADA ZONA DE ANCLAJE

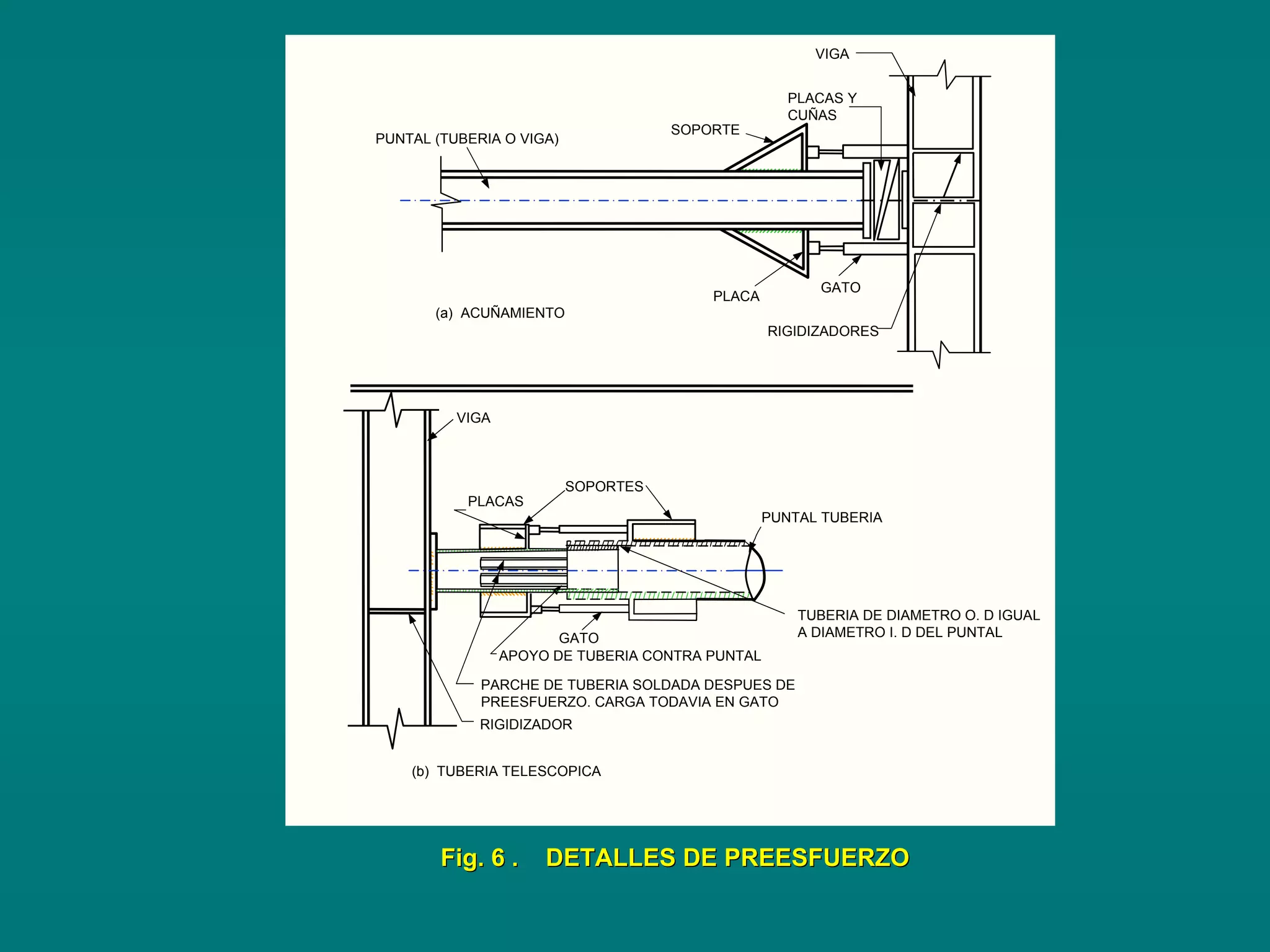

- 8. PUNTAL (TUBERIA OVIGA) SOPORTE VIGA PLACAS Y CUÑAS PLACA GATO RIGIDIZADORES (a) ACUÑAMIENTO VIGA PLACAS SOPORTES PUNTAL TUBERIA APOYO DE TUBERIA CONTRA PUNTAL PARCHE DE TUBERIA SOLDADA DESPUES DE PREESFUERZO. CARGA TODAVIA EN GATO RIGIDIZADOR GATO (b) TUBERIA TELESCOPICA TUBERIA DE DIAMETRO O. D IGUAL A DIAMETRO I. D DEL PUNTAL Fig. 6 . DETALLES DE PREESFUERZOFig. 6 . DETALLES DE PREESFUERZO

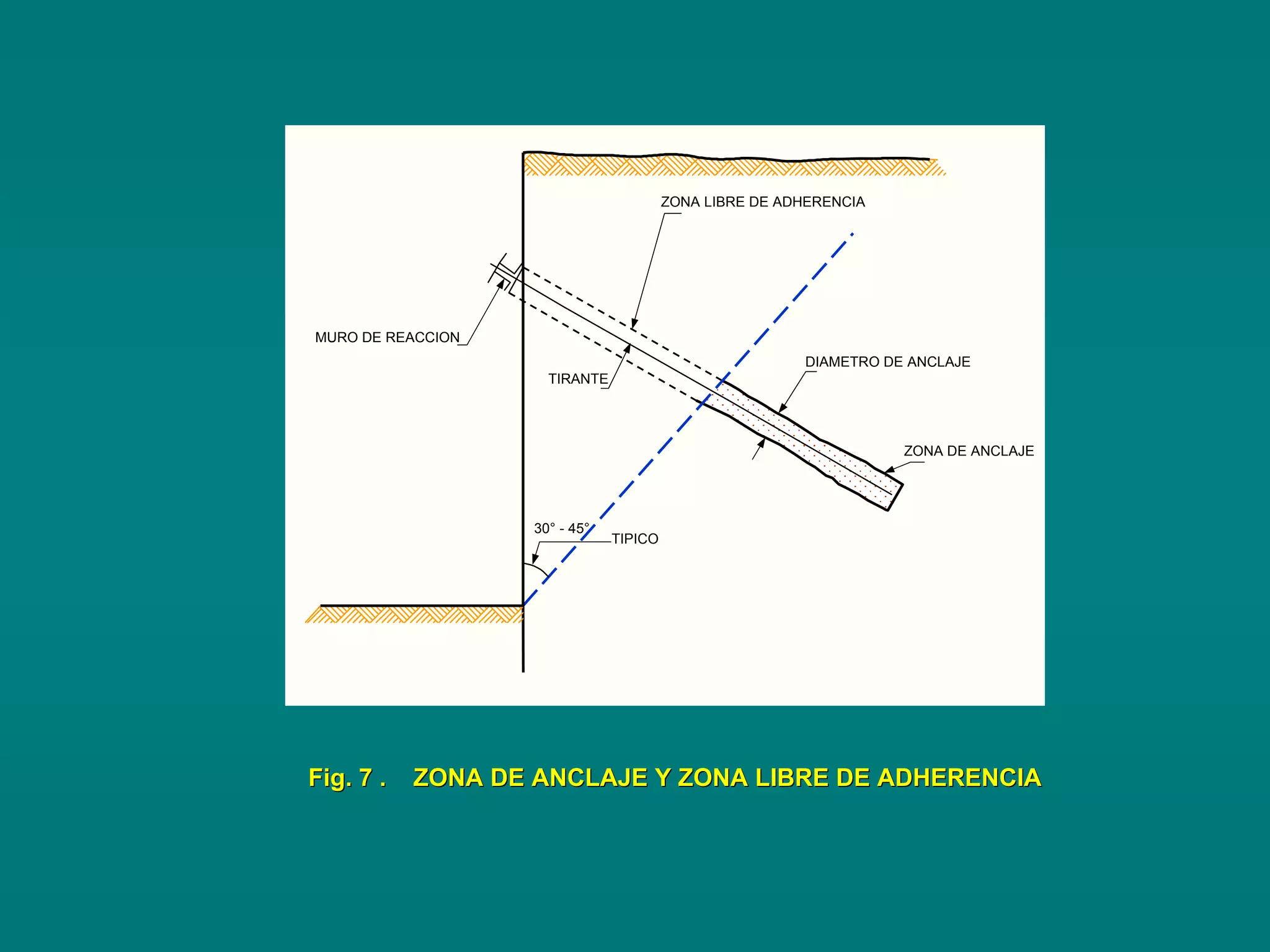

- 9. MURO DE REACCION TIRANTE DIAMETRODE ANCLAJE TIPICO ZONA LIBRE DE ADHERENCIA 30° - 45° Fig. 7 . ZONA DE ANCLAJE Y ZONA LIBRE DE ADHERENCIAFig. 7 . ZONA DE ANCLAJE Y ZONA LIBRE DE ADHERENCIA ZONA DE ANCLAJE

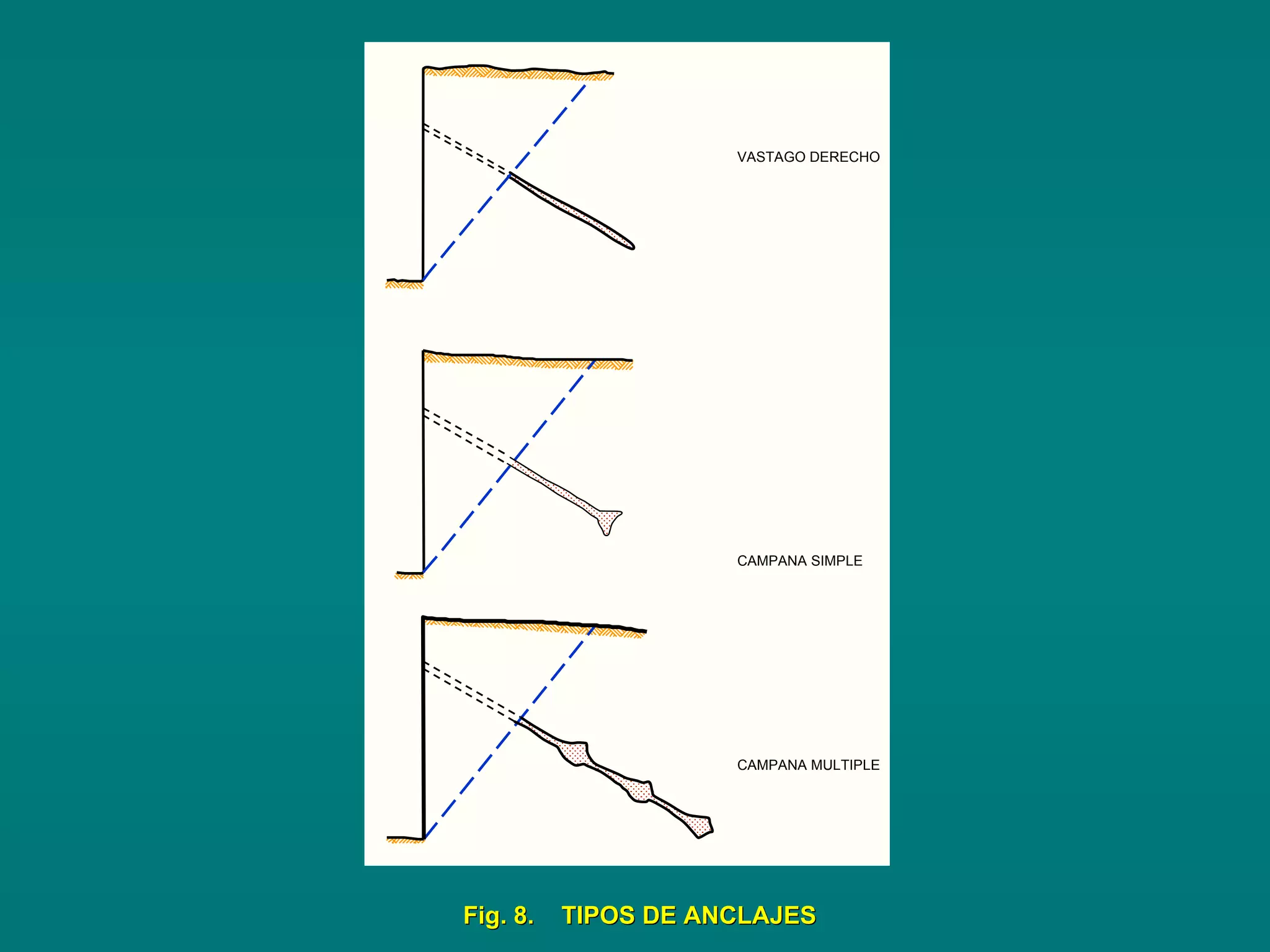

- 10. VASTAGO DERECHO CAMPANA SIMPLE CAMPANAMULTIPLE Fig. 8. TIPOS DE ANCLAJESFig. 8. TIPOS DE ANCLAJES

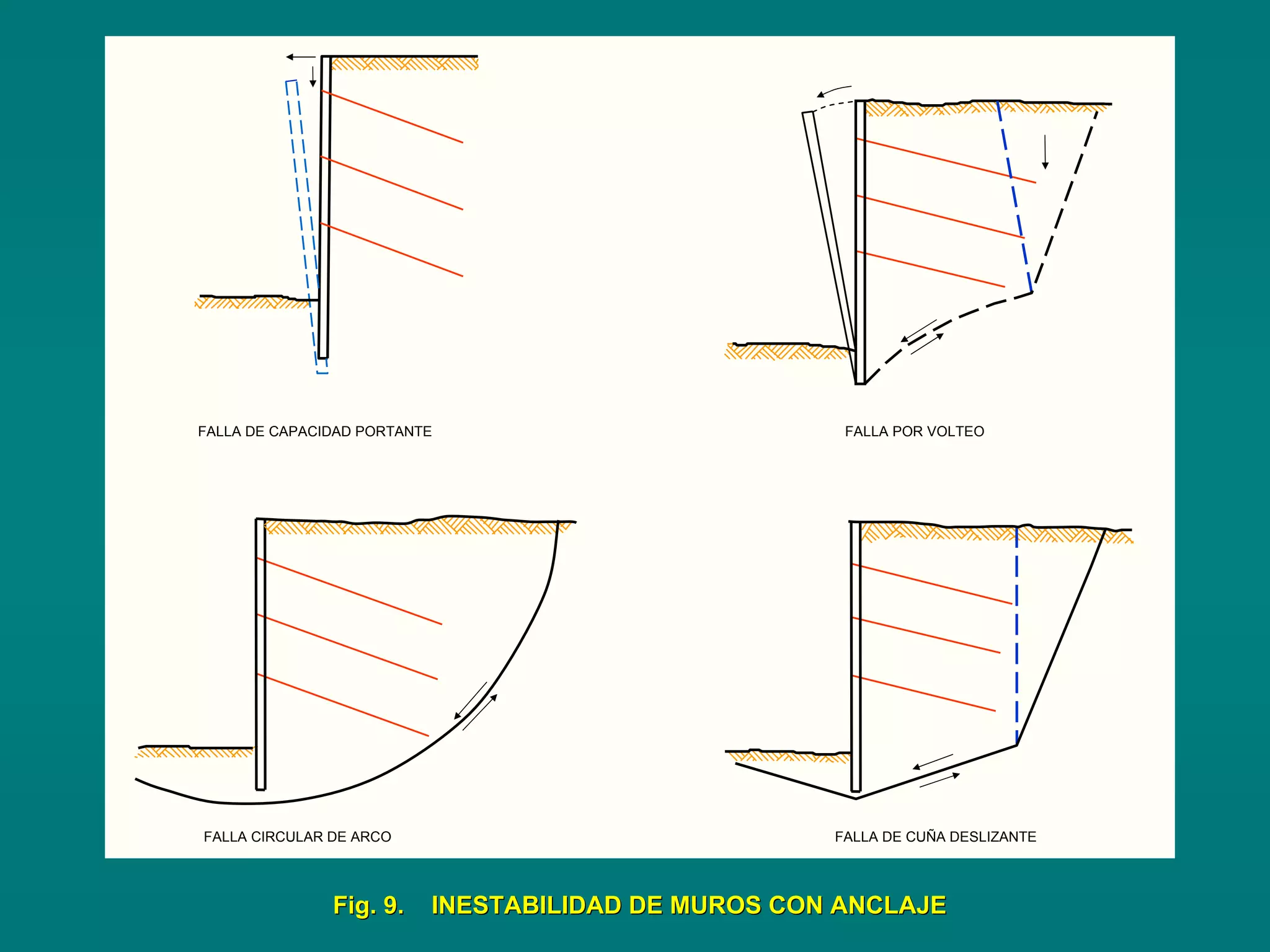

- 11. FALLA DE CAPACIDADPORTANTE FALLA POR VOLTEO FALLA CIRCULAR DE ARCO FALLA DE CUÑA DESLIZANTE Fig. 9. INESTABILIDAD DE MUROS CON ANCLAJEFig. 9. INESTABILIDAD DE MUROS CON ANCLAJE

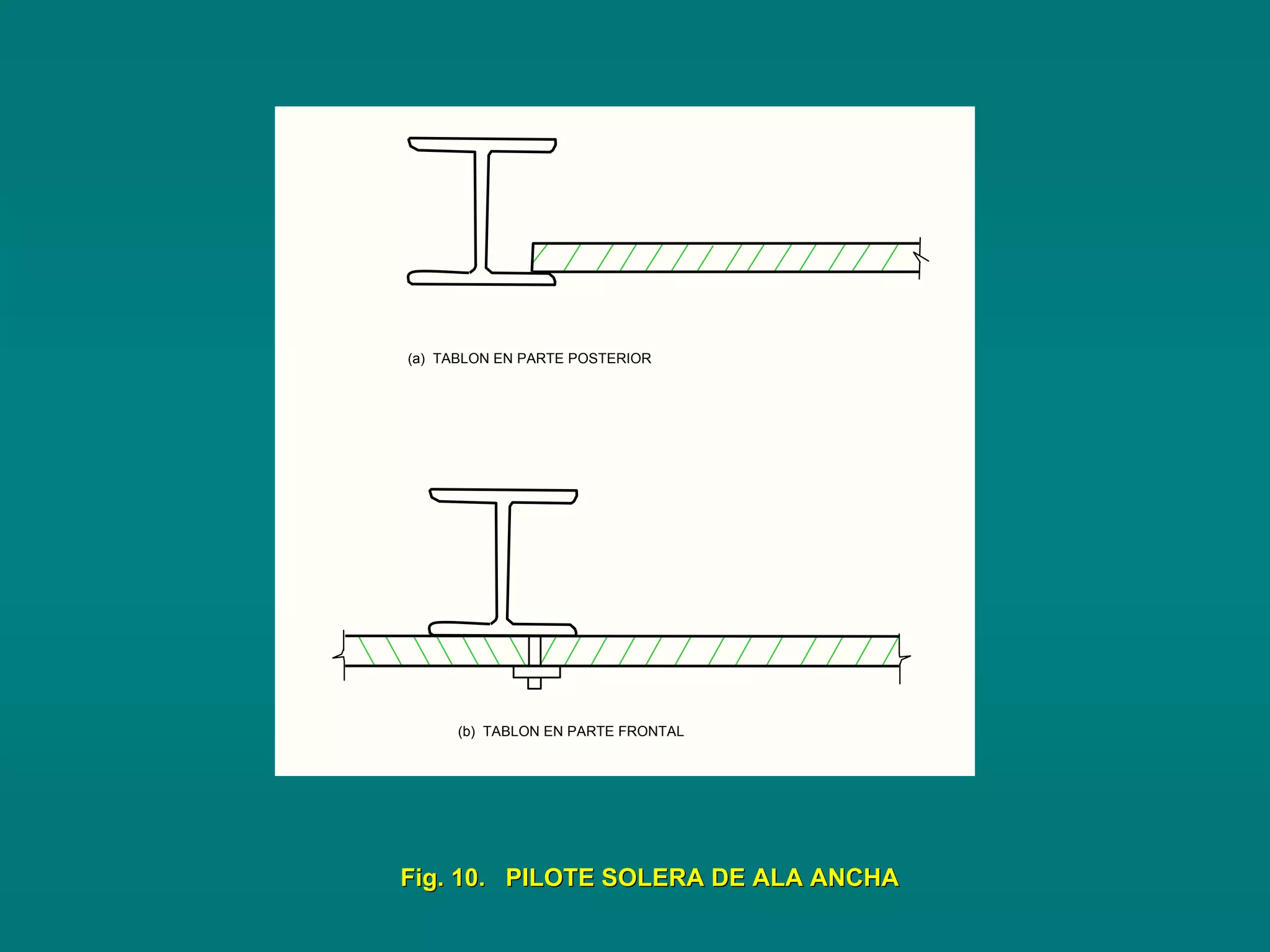

- 12. (a) TABLON ENPARTE POSTERIOR (b) TABLON EN PARTE FRONTAL Fig. 10. PILOTE SOLERA DE ALA ANCHAFig. 10. PILOTE SOLERA DE ALA ANCHA

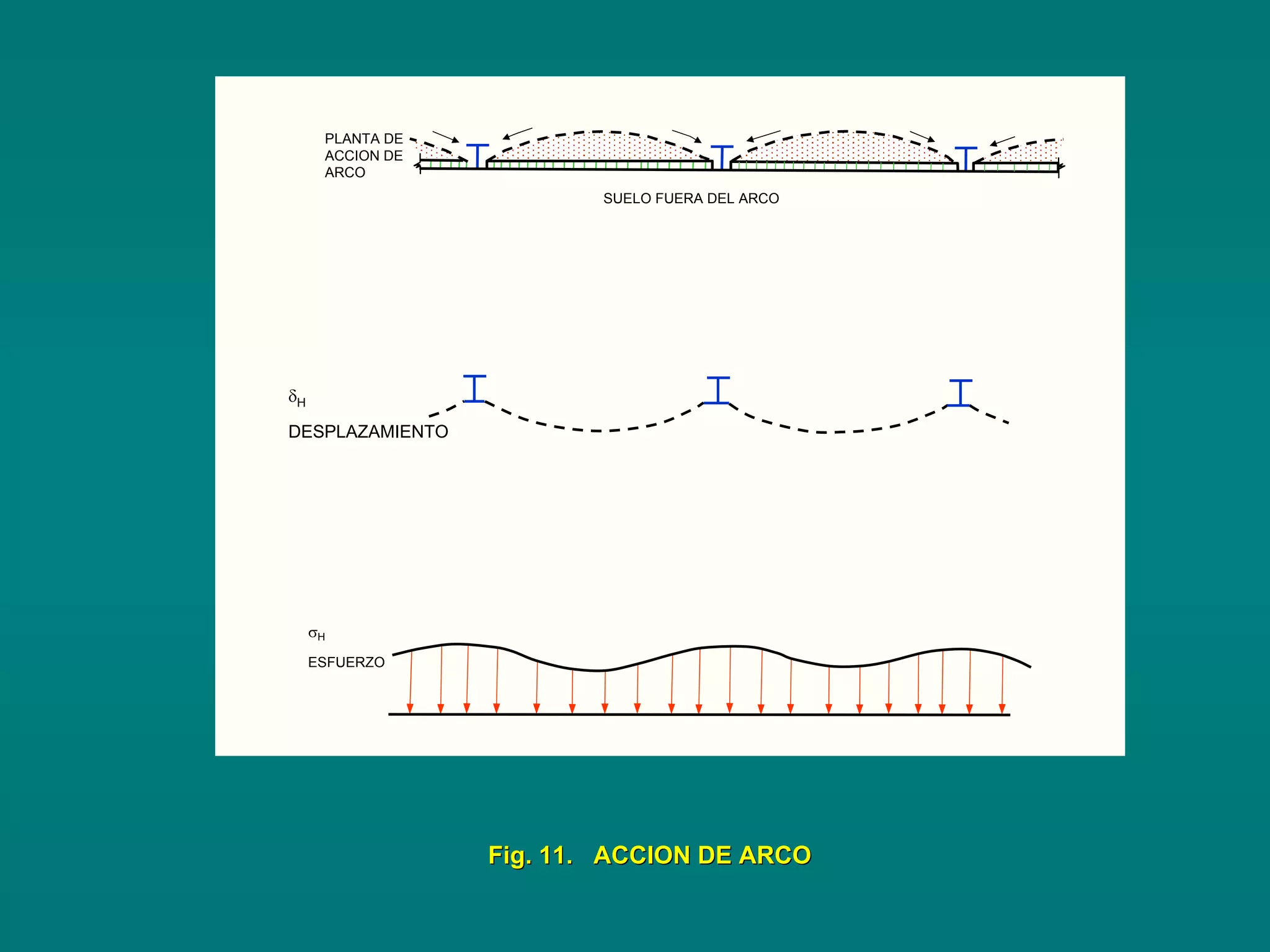

- 13. SUELO FUERA DELARCO PLANTA DE ACCION DE ARCO δH DESPLAZAMIENTO Fig. 11. ACCION DE ARCOFig. 11. ACCION DE ARCO σH ESFUERZO
- 14. TABLONES COLOCADOS EXPUESTO ANTES DE COLOCARTABLONES SUMIDERO Fig. 12. BERMA CON PENDIENTE Y SUMIDEROFig. 12. BERMA CON PENDIENTE Y SUMIDERO

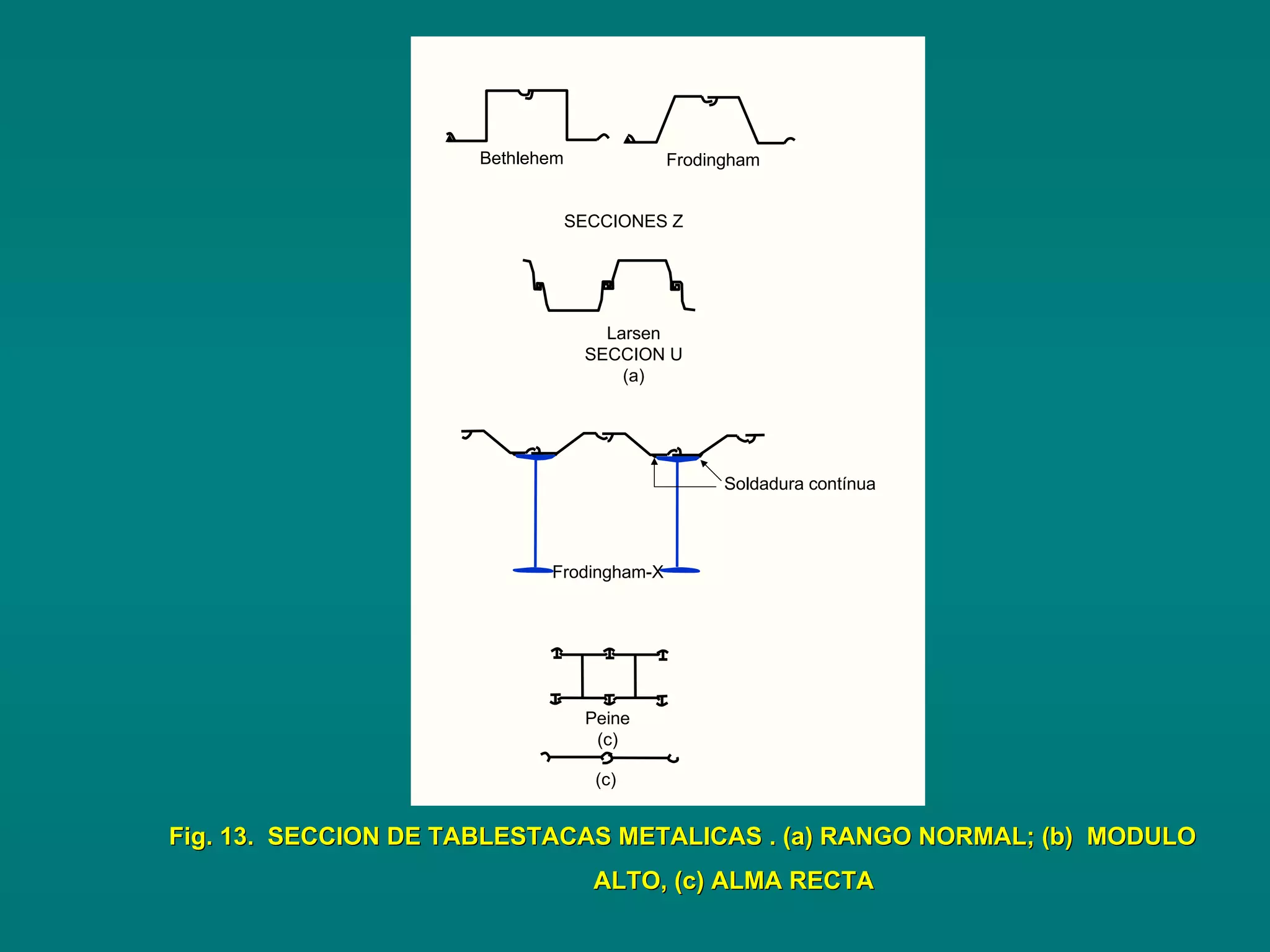

- 15. Fig. 13. SECCIONDE TABLESTACAS METALICAS . (a) RANGO NORMAL; (Fig. 13. SECCION DE TABLESTACAS METALICAS . (a) RANGO NORMAL; (b) MODULOb) MODULO ALTO, (c) ALMA RECTAALTO, (c) ALMA RECTA Bethlehem Peine (c) (c) Soldadura contínua Frodingham-X Larsen SECCION U (a) Frodingham SECCIONES Z

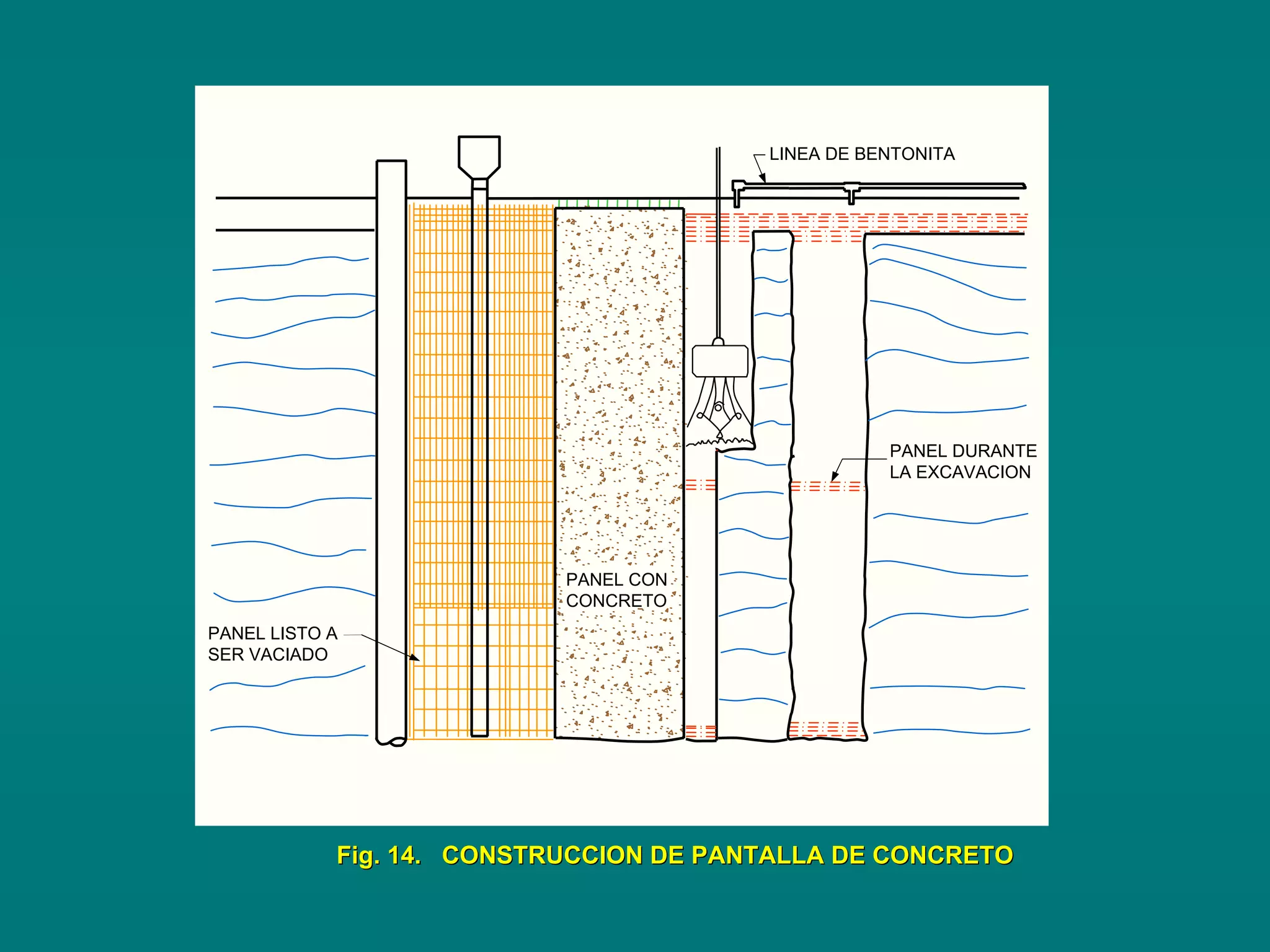

- 16. PANEL LISTO A SERVACIADO PANEL DURANTE LA EXCAVACION LINEA DE BENTONITA Fig. 14. CONSTRUCCION DE PANTALLA DE CONCRETOFig. 14. CONSTRUCCION DE PANTALLA DE CONCRETO PANEL CON CONCRETO

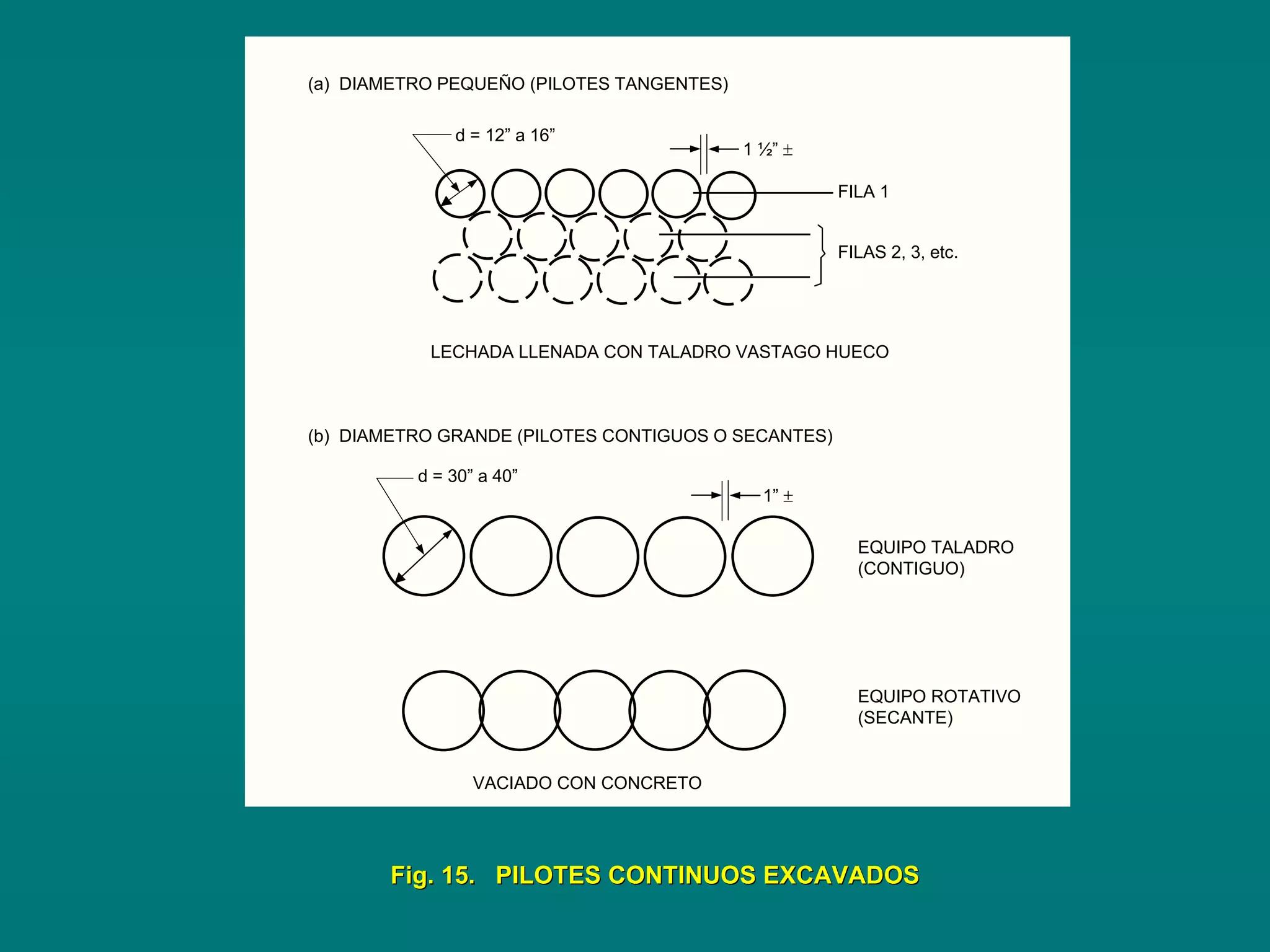

- 17. (a) DIAMETRO PEQUEÑO(PILOTES TANGENTES) (b) DIAMETRO GRANDE (PILOTES CONTIGUOS O SECANTES) LECHADA LLENADA CON TALADRO VASTAGO HUECO EQUIPO TALADRO (CONTIGUO) EQUIPO ROTATIVO (SECANTE) VACIADO CON CONCRETO Fig. 15. PILOTES CONTINUOS EXCAVADOSFig. 15. PILOTES CONTINUOS EXCAVADOS FILAS 2, 3, etc. FILA 1 1 ½” ± d = 12” a 16” 1” ± d = 30” a 40”

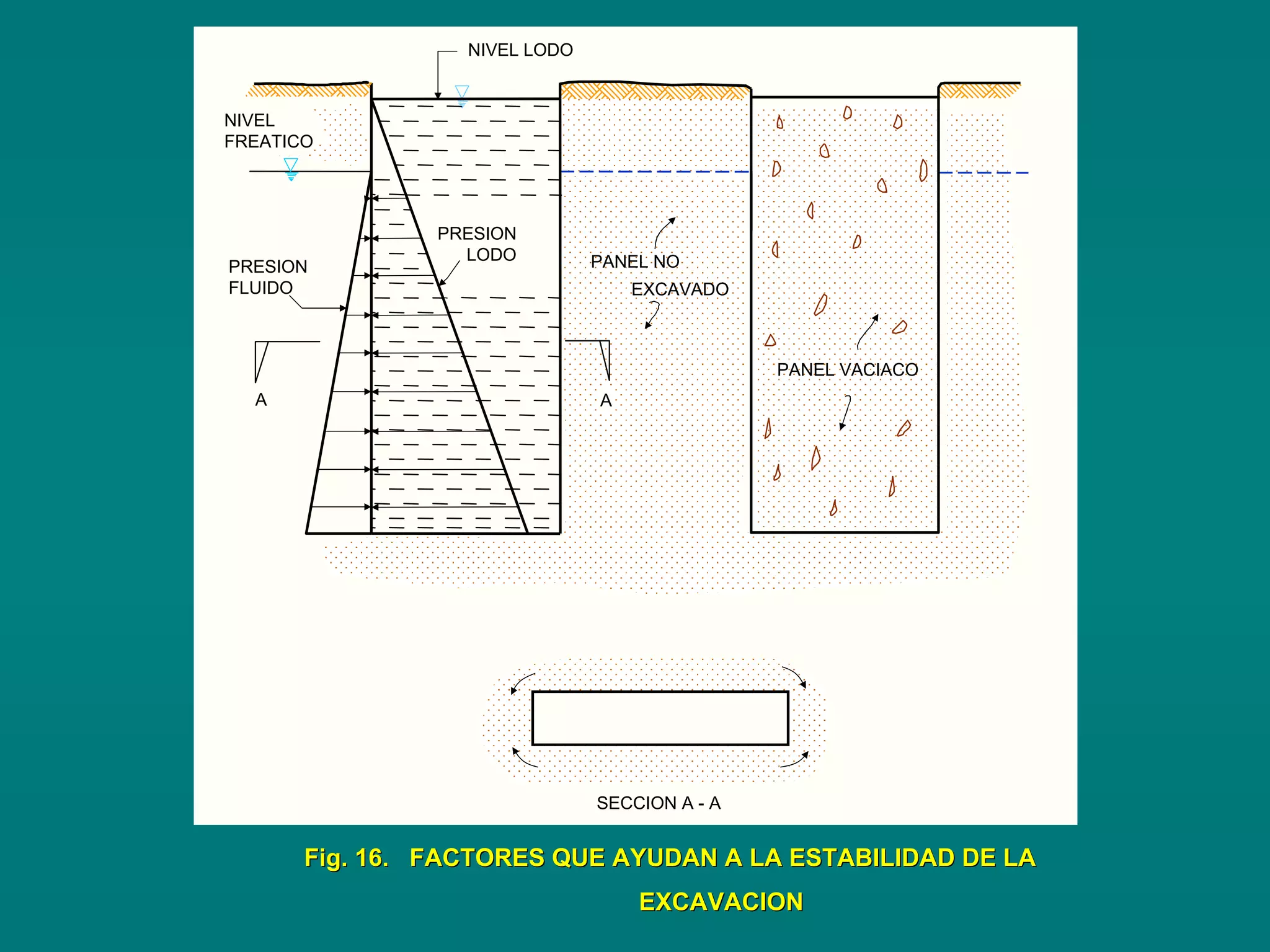

- 18. PRESION LODO PANEL NO A NIVELLODO PRESION FLUIDO SECCION A - A Fig. 16. FACTORES QUE AYUDAN A LA ESTABILIDAD DE LAFig. 16. FACTORES QUE AYUDAN A LA ESTABILIDAD DE LA EXCAVACIONEXCAVACION A PANEL VACIACO EXCAVADO NIVEL FREATICO

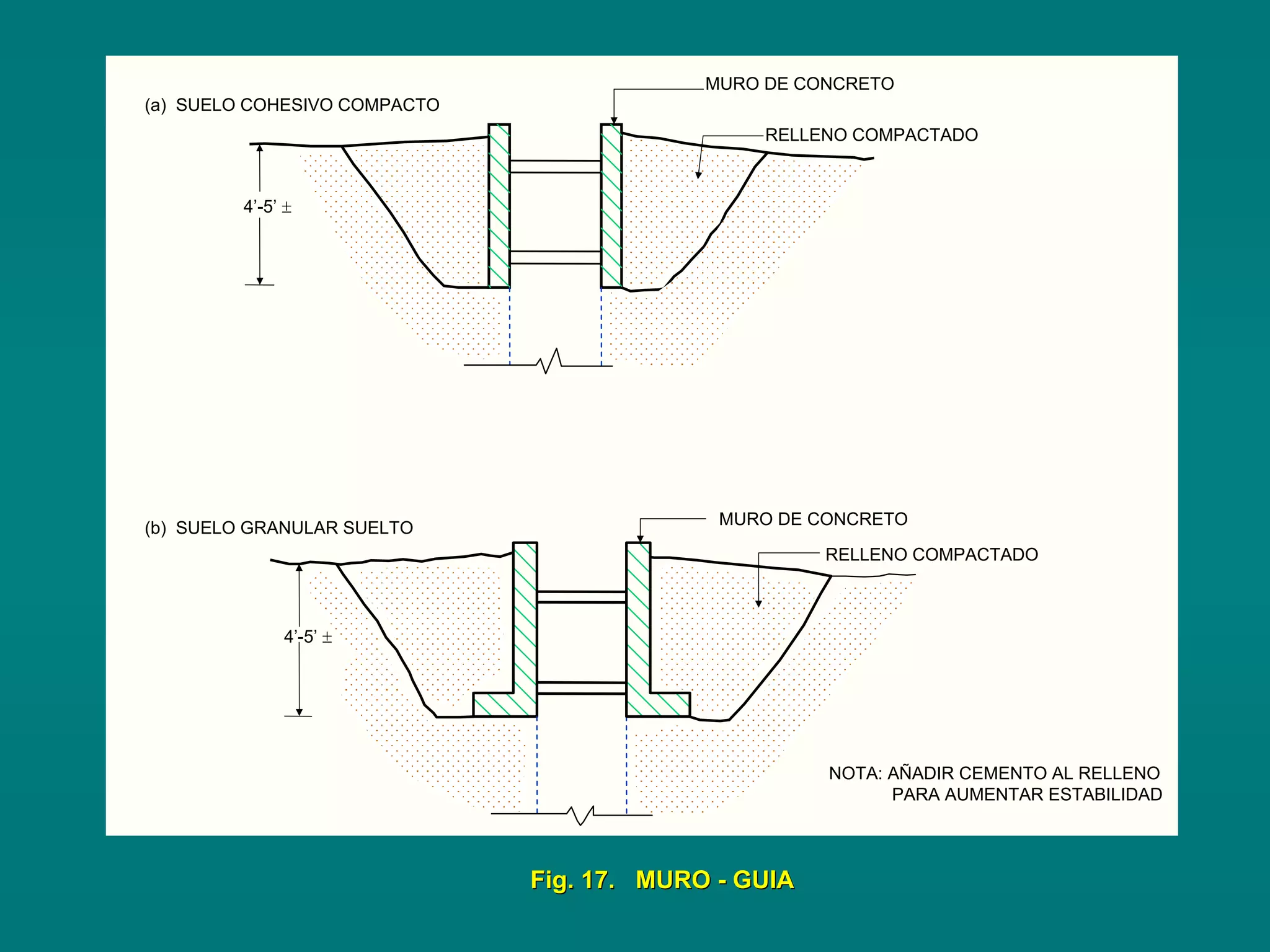

- 19. (b) SUELO GRANULARSUELTO MURO DE CONCRETO RELLENO COMPACTADO NOTA: AÑADIR CEMENTO AL RELLENO PARA AUMENTAR ESTABILIDAD 4’-5’ ± MURO DE CONCRETO (a) SUELO COHESIVO COMPACTO 4’-5’ ± Fig. 17. MUROFig. 17. MURO -- GUIAGUIA RELLENO COMPACTADO
- 20. SECCION DE ACERODE ALA ANCHA HINCADO HASTA ESTRATO PORTANTE CONCRETO POBRE COLOCACION DE PILOTE-SOLERA EN AGUJERO PRE-EXCAVADO EXCAVACION Y PANEL DE CONCRETO (REFUERZO CON ACERO) CONCRETO VACIADO ACERO DE REFUERZO (2a) (2b) (1) REFUERZO SECCION I CONCRETO VACIADO Fig. 18. PANTALLA DE CONCRETO EN DOS ETAPASFig. 18. PANTALLA DE CONCRETO EN DOS ETAPAS
