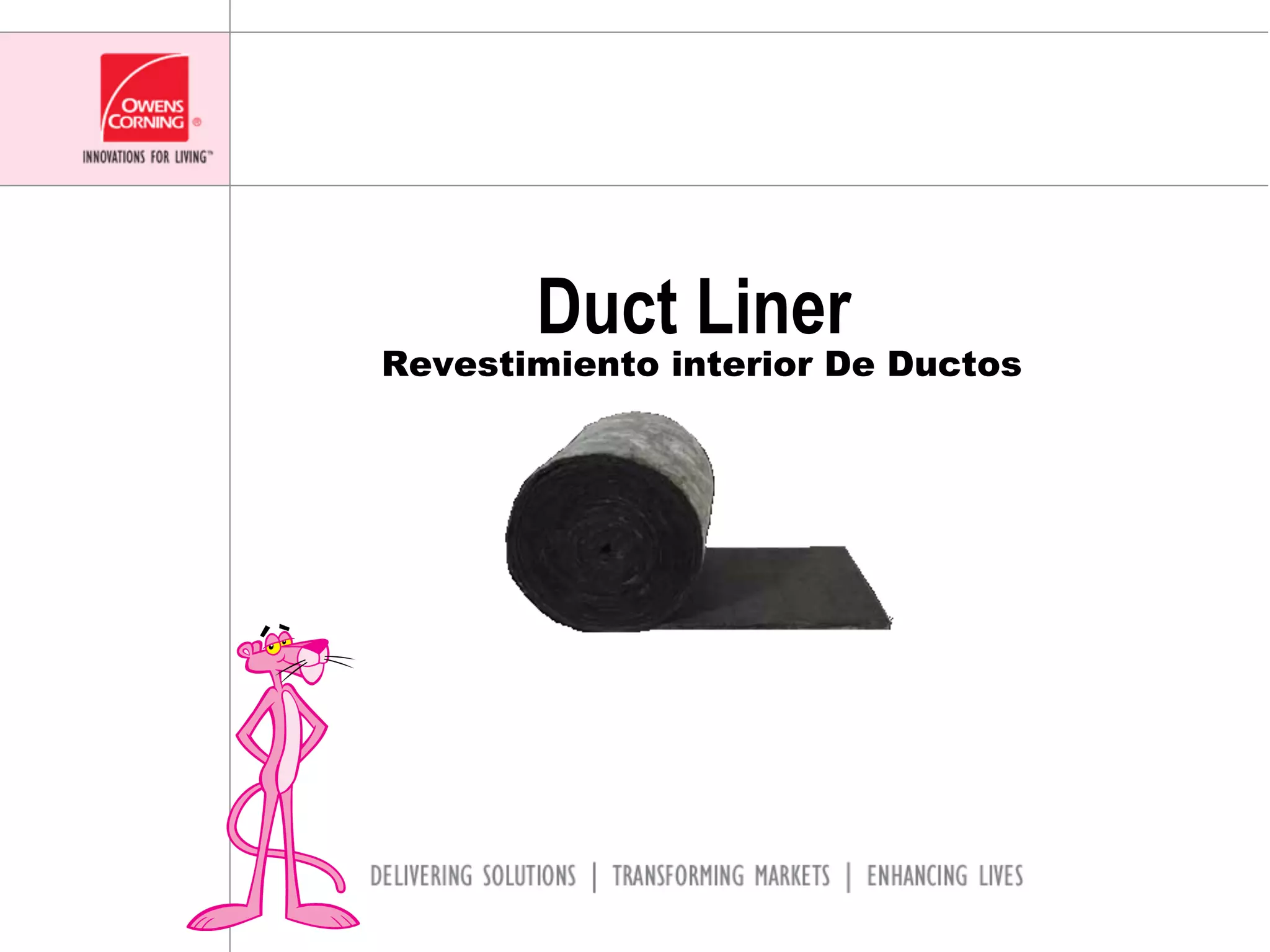

Duct Liner
Revestimiento interior De Ductos
Duct Liner
• Consiste de una manta fibra de Vidrio con
  acabado negro que resiste el fuego y da
  buena superficie para el movimiento de aire.
• Usado para aislar el sistema contra ruido:
   –  Como es el abanico
   –  La maquinaria
   –  El ruido del movimiento del aire vel. de 30MPS
   –  El sonido transmitido conductos de metal para
     sistemas de aire central.




                                                       2
Beneficios del Duct Liner
• Es acústico
• Efectivo como aislante térmico
• Resistente al abuso
• Flexible y fácil de instalar
• Resistente al fuego FS25 clase A
• Resistente al moho.




                                     3
Mas beneficios

• Absorbe el sonido del aire en el ducto
• Reduce el sonido del abanico
• Reduce los sonidos de la expansión de
  ductos metálicos
• Reduce el reflejo de sonido entre dos
  cuartos




                                           4
Duct Liner

 • Razones para aislar
   –  Control de acústica
   –  Control de condensación
   –  Conservación de energía




                                5
Duct Liner

• Duct Liner flexible
  –  Espesores desde 25, 38, y 50mm
  –  Densidades desde 24 a 40kg/m3
  –  Resistente al abuso en la superficie por donde pasa
     el aire

• Duct Liner Board rígido
  –  Espesores desde 25, 38, y 50mm
  –  Densidades desde 40, 48, 56, y 64kg/m3
  –  Resistente al abuso en la superficie donde pasa el
     aire
  –  Mejor producto para ductos grandes y plenums


                                                           6
Duct Liner
• Instalación
  –  Adherir totalmente al ducto
  –  Juntas transversales bien puestos
     •  Borde del liner contra el flujo de aire completamente
        tratado
     •  Revestimiento metálico necesario en juntas para
        sistemas con velocidades > 20 m/s
  –  Fijación mecánica es necesaria
     •  Fijación depende de la velocidad del sistema




                                                                7
Duct Liner
• Es un excelente reductor de sonido
  –  Mejor para frecuencias arriba de 250Hz
  –  Aumenta la reducción de sonido en relación con el
     espesor del liner
  –  La densidad afecta poco la absorción de sonido
  –  Reduce el ruido del abanico
  –  Reduce el ruido inducido por la velocidad del aire en
     las juntas
  –  Reduce la transmisión de sonido entre cuartos que
     pasa por los conductos




                                                             8
Absorción de sonido

• Fibra de vidrio se usa extensivamente para la
  absorción de sonido
   –  Mejores Propiedades en frecuencias mas altas
      •  hondas mas cortas
   –  Propiedades declinan en frecuencias bajos
      •  hondas mas largas
   –  Es afectado por el espesor del material
   –  Efecto mínimo por la densidad del producto




                                                     9
¡Contáctanos!
• ¿Quieres mas información acerca de
  nuestras soluciones?
• Sitio de internet
  www.owenscorning.mx

• Videos tutoriales
  www.youtube.com/owenscorningmexico

• Email
  yolanda.ortiz@owenscorning.com


                                       10
