Un electrocardiograma (ECG) registra la actividad eléctrica del corazón mediante la colocación de electrodos en el cuerpo y la conexión de estos a una máquina. El médico analiza los resultados en forma de ondas para evaluar el ritmo cardíaco y la transmisión eléctrica. A veces se realiza durante el ejercicio para monitorear cambios.

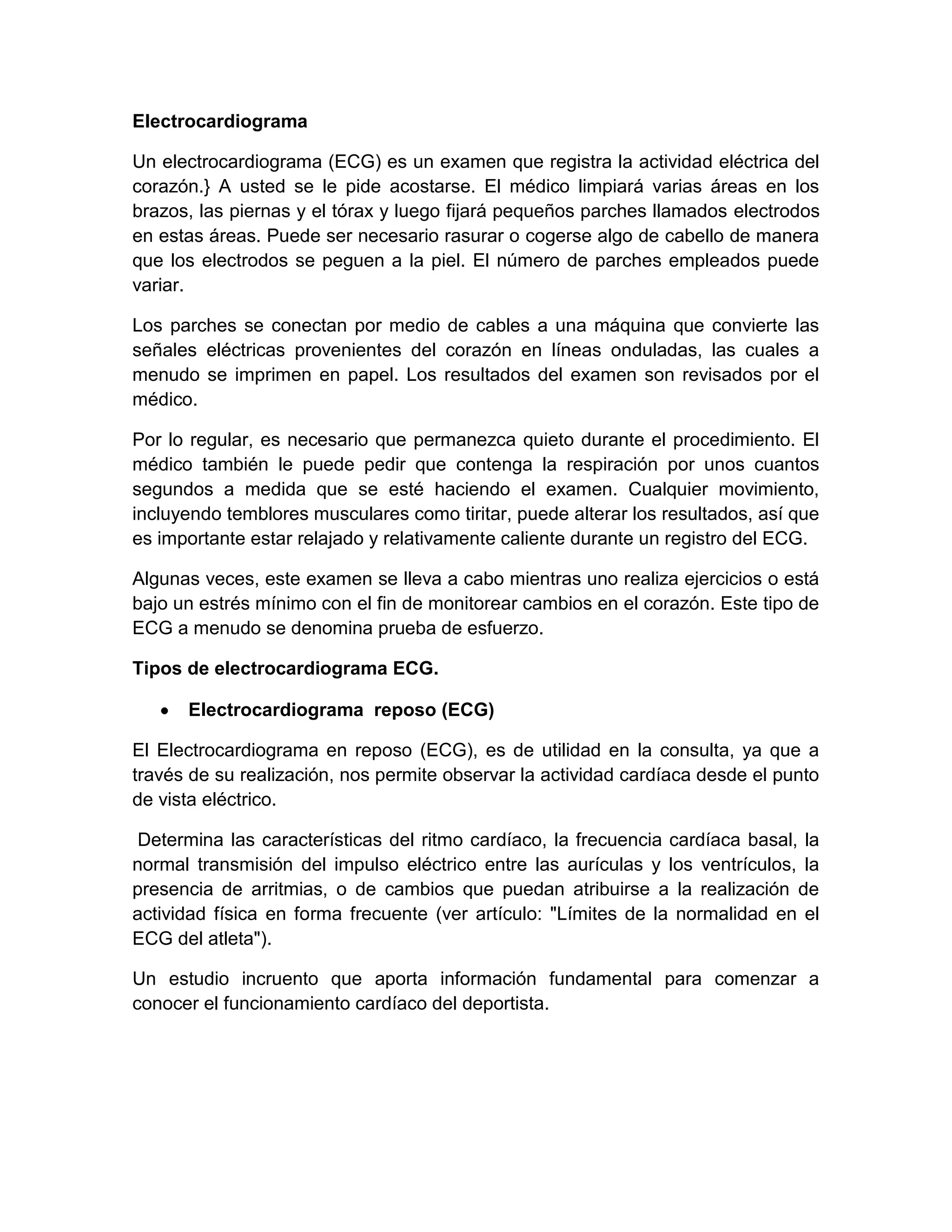

1. Electrocardiograma
Un electrocardiograma (ECG) es un examen que registra la actividad eléctrica del
corazón.} A usted se le pide acostarse. El médico limpiará varias áreas en los
brazos, las piernas y el tórax y luego fijará pequeños parches llamados electrodos
en estas áreas. Puede ser necesario rasurar o cogerse algo de cabello de manera
que los electrodos se peguen a la piel. El número de parches empleados puede
variar.
Los parches se conectan por medio de cables a una máquina que convierte las
señales eléctricas provenientes del corazón en líneas onduladas, las cuales a
menudo se imprimen en papel. Los resultados del examen son revisados por el
médico.
Por lo regular, es necesario que permanezca quieto durante el procedimiento. El
médico también le puede pedir que contenga la respiración por unos cuantos
segundos a medida que se esté haciendo el examen. Cualquier movimiento,
incluyendo temblores musculares como tiritar, puede alterar los resultados, así que
es importante estar relajado y relativamente caliente durante un registro del ECG.
Algunas veces, este examen se lleva a cabo mientras uno realiza ejercicios o está
bajo un estrés mínimo con el fin de monitorear cambios en el corazón. Este tipo de
ECG a menudo se denomina prueba de esfuerzo.
Tipos de electrocardiograma ECG.
Electrocardiograma reposo (ECG)
El Electrocardiograma en reposo (ECG), es de utilidad en la consulta, ya que a
través de su realización, nos permite observar la actividad cardíaca desde el punto
de vista eléctrico.
Determina las características del ritmo cardíaco, la frecuencia cardíaca basal, la
normal transmisión del impulso eléctrico entre las aurículas y los ventrículos, la
presencia de arritmias, o de cambios que puedan atribuirse a la realización de
actividad física en forma frecuente (ver artículo: "Límites de la normalidad en el
ECG del atleta").
Un estudio incruento que aporta información fundamental para comenzar a
conocer el funcionamiento cardíaco del deportista.

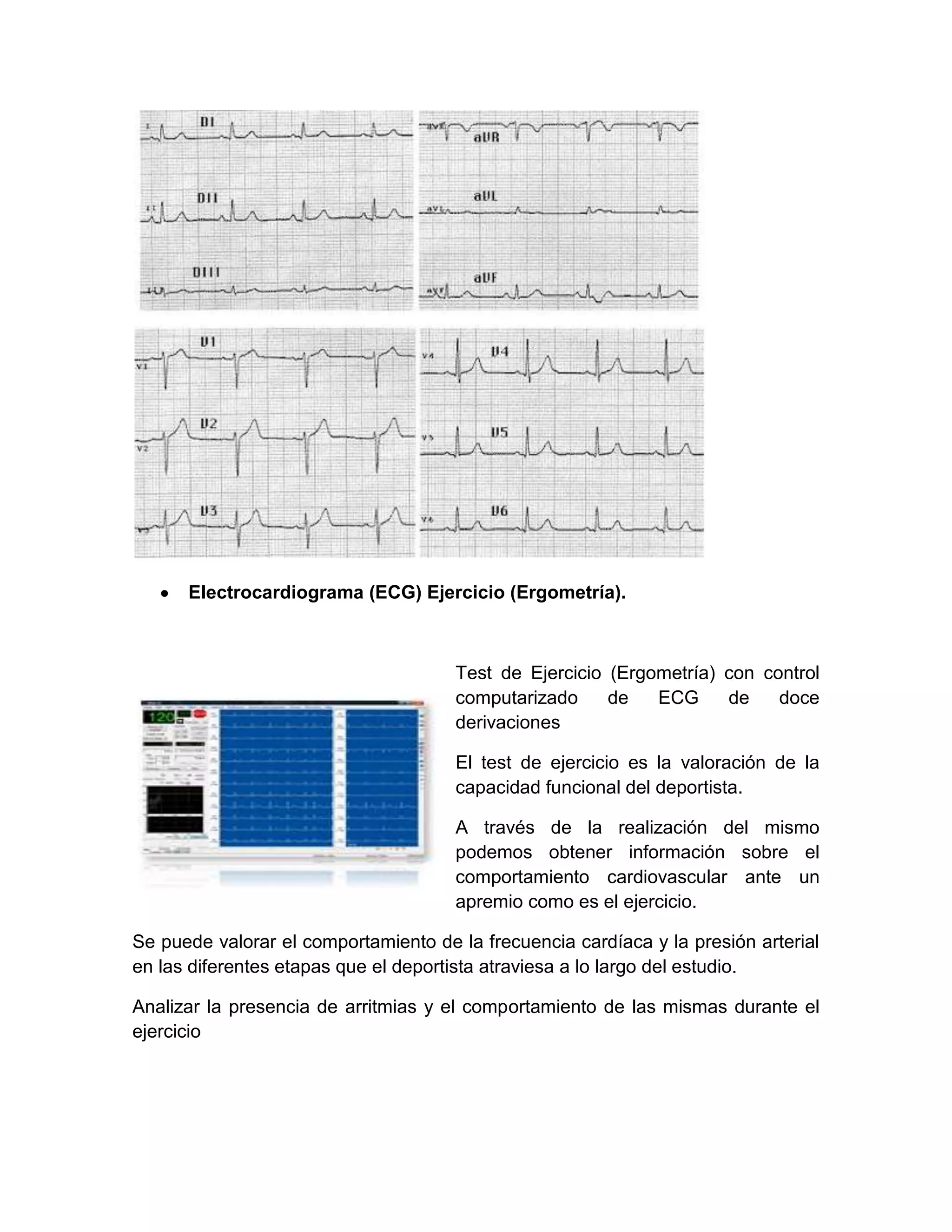

2. Electrocardiograma (ECG) Ejercicio (Ergometría).
Test de Ejercicio (Ergometría) con control
computarizado de ECG de doce
derivaciones
El test de ejercicio es la valoración de la
capacidad funcional del deportista.
A través de la realización del mismo
podemos obtener información sobre el
comportamiento cardiovascular ante un
apremio como es el ejercicio.
Se puede valorar el comportamiento de la frecuencia cardíaca y la presión arterial
en las diferentes etapas que el deportista atraviesa a lo largo del estudio.
Analizar la presencia de arritmias y el comportamiento de las mismas durante el
ejercicio

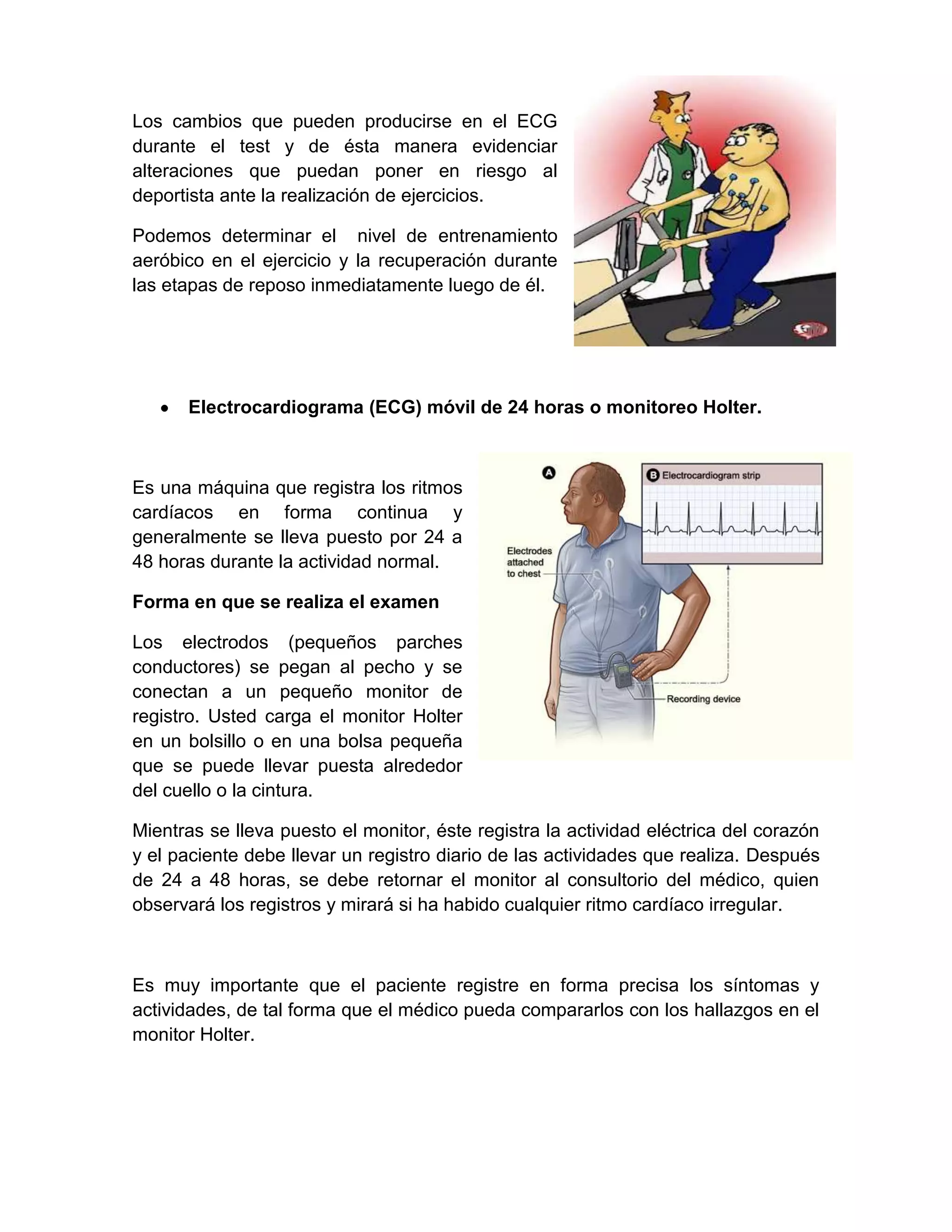

3. Los cambios que pueden producirse en el ECG
durante el test y de ésta manera evidenciar
alteraciones que puedan poner en riesgo al
deportista ante la realización de ejercicios.
Podemos determinar el nivel de entrenamiento
aeróbico en el ejercicio y la recuperación durante
las etapas de reposo inmediatamente luego de él.
Electrocardiograma (ECG) móvil de 24 horas o monitoreo Holter.
Es una máquina que registra los ritmos
cardíacos en forma continua y
generalmente se lleva puesto por 24 a
48 horas durante la actividad normal.
Forma en que se realiza el examen
Los electrodos (pequeños parches
conductores) se pegan al pecho y se
conectan a un pequeño monitor de
registro. Usted carga el monitor Holter
en un bolsillo o en una bolsa pequeña
que se puede llevar puesta alrededor
del cuello o la cintura.
Mientras se lleva puesto el monitor, éste registra la actividad eléctrica del corazón
y el paciente debe llevar un registro diario de las actividades que realiza. Después
de 24 a 48 horas, se debe retornar el monitor al consultorio del médico, quien
observará los registros y mirará si ha habido cualquier ritmo cardíaco irregular.
Es muy importante que el paciente registre en forma precisa los síntomas y
actividades, de tal forma que el médico pueda compararlos con los hallazgos en el
monitor Holter.

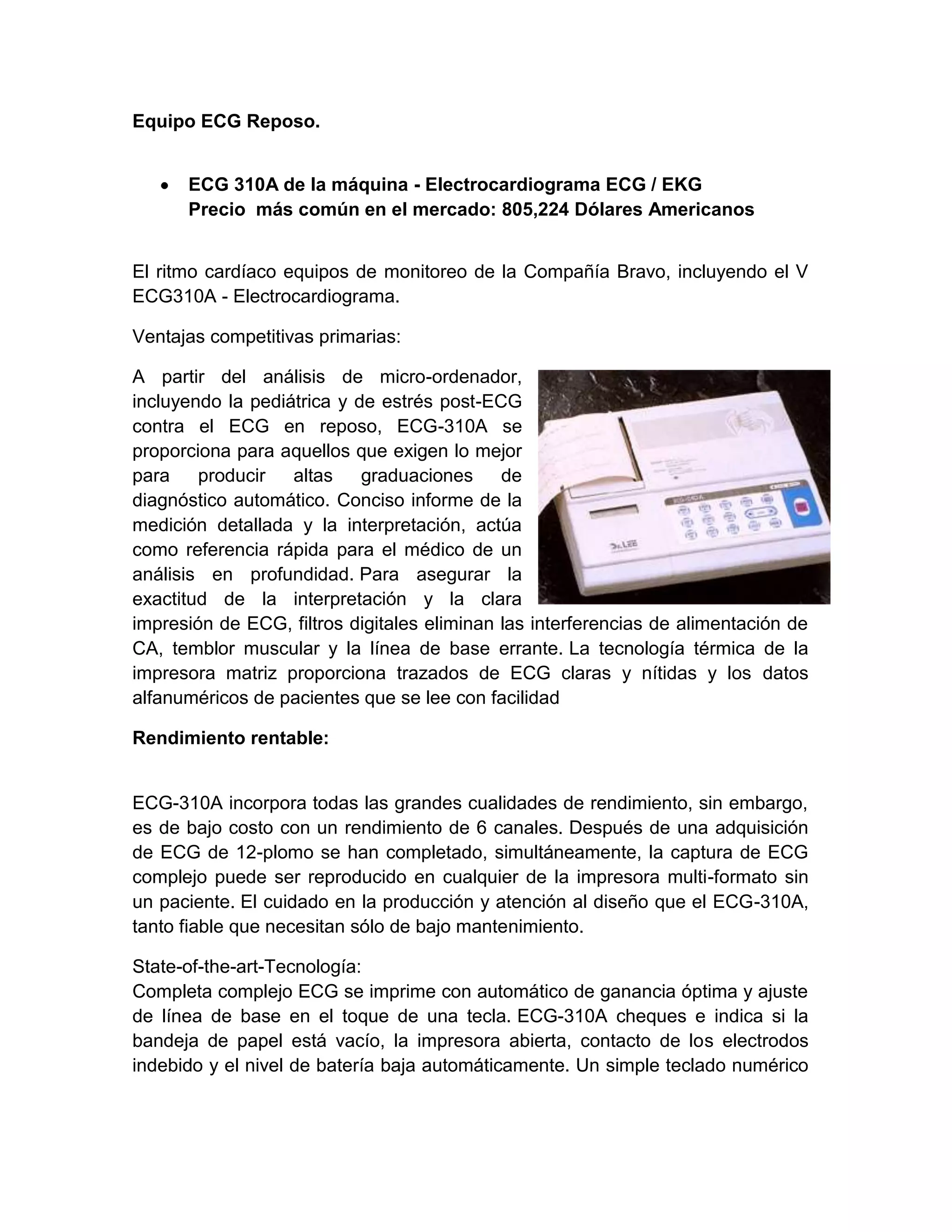

4. Equipo ECG Reposo.
ECG 310A de la máquina - Electrocardiograma ECG / EKG
Precio más común en el mercado: 805,224 Dólares Americanos
El ritmo cardíaco equipos de monitoreo de la Compañía Bravo, incluyendo el V
ECG310A - Electrocardiograma.
Ventajas competitivas primarias:
A partir del análisis de micro-ordenador,
incluyendo la pediátrica y de estrés post-ECG
contra el ECG en reposo, ECG-310A se
proporciona para aquellos que exigen lo mejor
para producir altas graduaciones de
diagnóstico automático. Conciso informe de la
medición detallada y la interpretación, actúa
como referencia rápida para el médico de un
análisis en profundidad. Para asegurar la
exactitud de la interpretación y la clara
impresión de ECG, filtros digitales eliminan las interferencias de alimentación de
CA, temblor muscular y la línea de base errante. La tecnología térmica de la
impresora matriz proporciona trazados de ECG claras y nítidas y los datos
alfanuméricos de pacientes que se lee con facilidad
Rendimiento rentable:
ECG-310A incorpora todas las grandes cualidades de rendimiento, sin embargo,
es de bajo costo con un rendimiento de 6 canales. Después de una adquisición
de ECG de 12-plomo se han completado, simultáneamente, la captura de ECG
complejo puede ser reproducido en cualquier de la impresora multi-formato sin
un paciente. El cuidado en la producción y atención al diseño que el ECG-310A,
tanto fiable que necesitan sólo de bajo mantenimiento.
State-of-the-art-Tecnología:
Completa complejo ECG se imprime con automático de ganancia óptima y ajuste
de línea de base en el toque de una tecla. ECG-310A cheques e indica si la
bandeja de papel está vacío, la impresora abierta, contacto de los electrodos
indebido y el nivel de batería baja automáticamente. Un simple teclado numérico

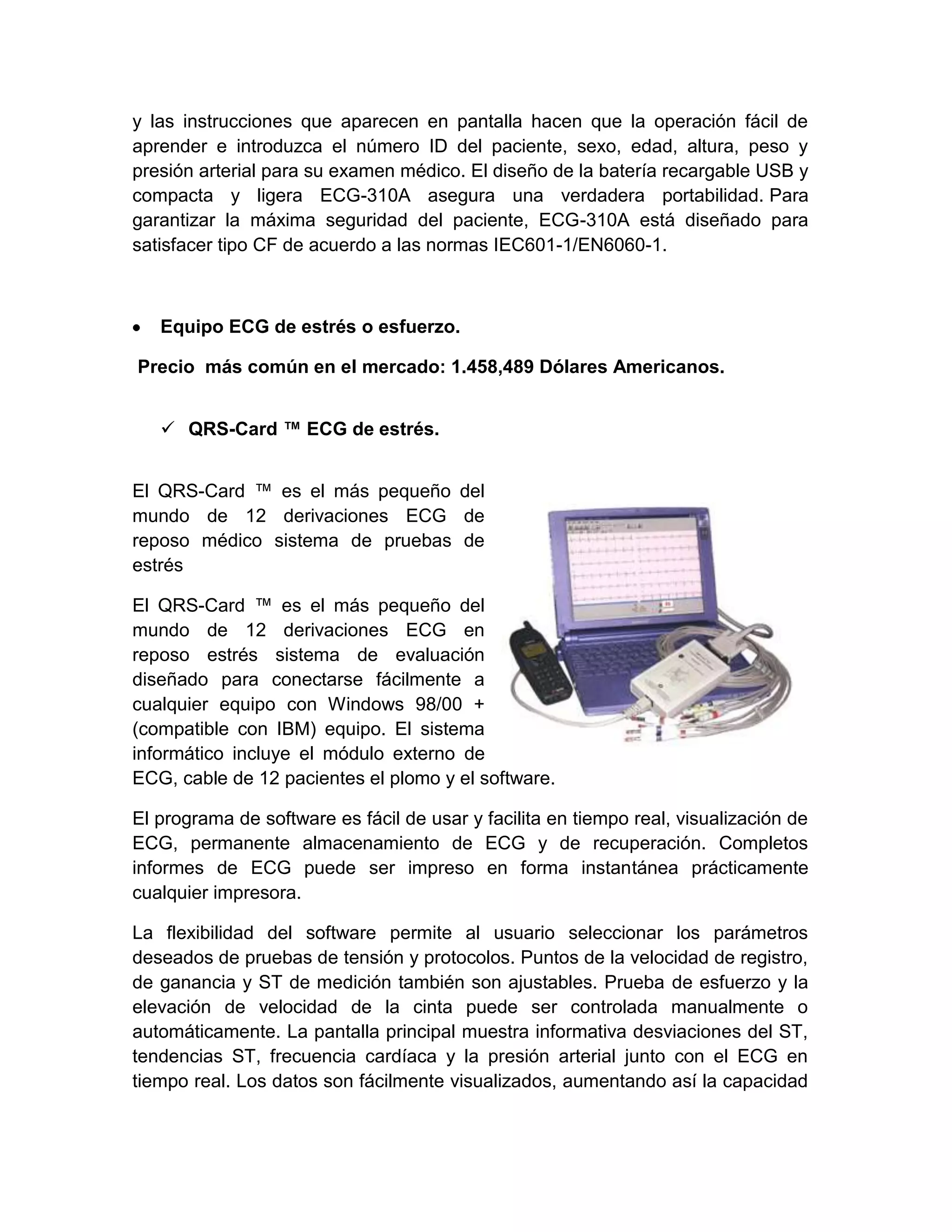

5. y las instrucciones que aparecen en pantalla hacen que la operación fácil de
aprender e introduzca el número ID del paciente, sexo, edad, altura, peso y
presión arterial para su examen médico. El diseño de la batería recargable USB y
compacta y ligera ECG-310A asegura una verdadera portabilidad. Para
garantizar la máxima seguridad del paciente, ECG-310A está diseñado para
satisfacer tipo CF de acuerdo a las normas IEC601-1/EN6060-1.
Equipo ECG de estrés o esfuerzo.
Precio más común en el mercado: 1.458,489 Dólares Americanos.
 QRS-Card ™ ECG de estrés.
El QRS-Card ™ es el más pequeño del
mundo de 12 derivaciones ECG de
reposo médico sistema de pruebas de
estrés
El QRS-Card ™ es el más pequeño del
mundo de 12 derivaciones ECG en
reposo estrés sistema de evaluación
diseñado para conectarse fácilmente a
cualquier equipo con Windows 98/00 +
(compatible con IBM) equipo. El sistema
informático incluye el módulo externo de
ECG, cable de 12 pacientes el plomo y el software.
El programa de software es fácil de usar y facilita en tiempo real, visualización de
ECG, permanente almacenamiento de ECG y de recuperación. Completos
informes de ECG puede ser impreso en forma instantánea prácticamente
cualquier impresora.
La flexibilidad del software permite al usuario seleccionar los parámetros
deseados de pruebas de tensión y protocolos. Puntos de la velocidad de registro,
de ganancia y ST de medición también son ajustables. Prueba de esfuerzo y la
elevación de velocidad de la cinta puede ser controlada manualmente o
automáticamente. La pantalla principal muestra informativa desviaciones del ST,
tendencias ST, frecuencia cardíaca y la presión arterial junto con el ECG en
tiempo real. Los datos son fácilmente visualizados, aumentando así la capacidad

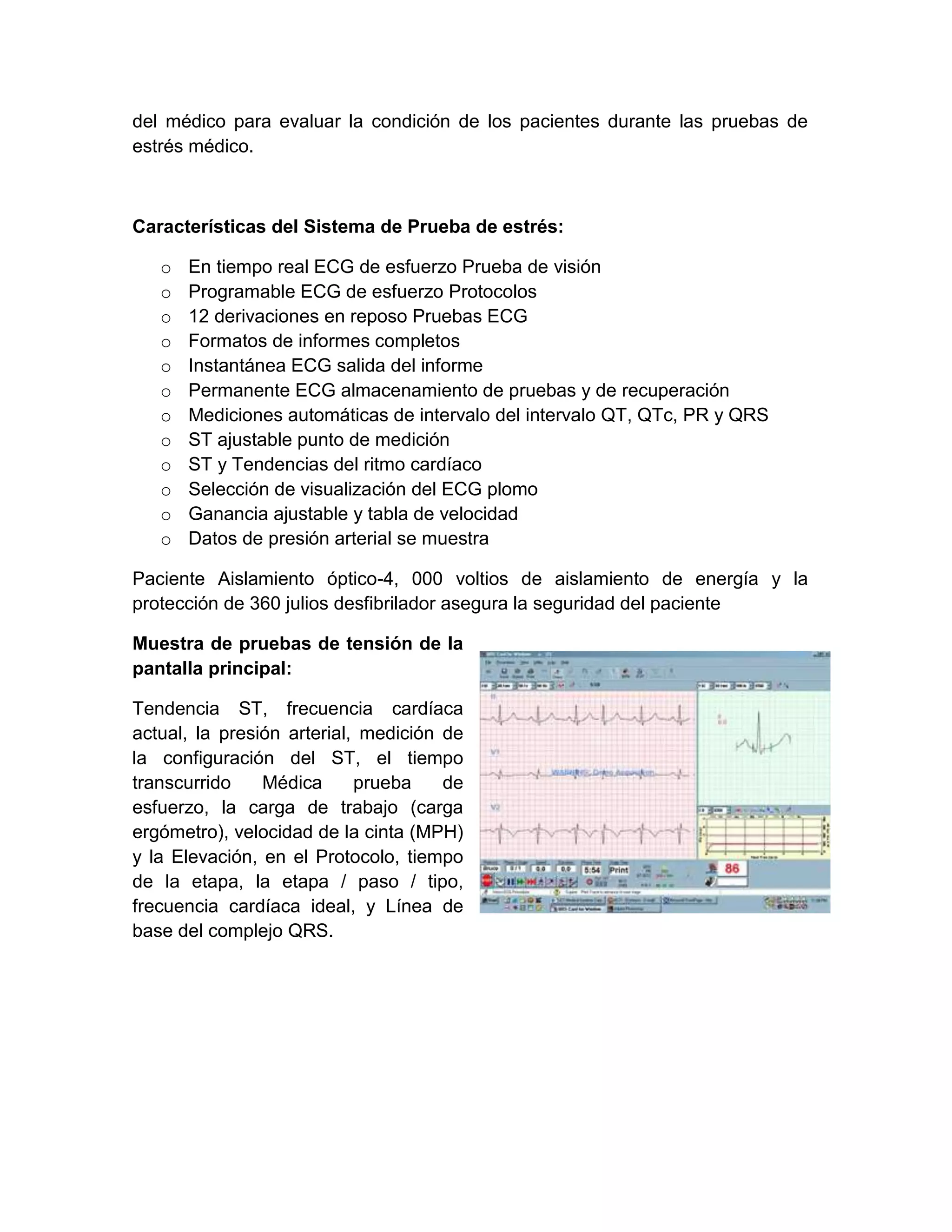

6. del médico para evaluar la condición de los pacientes durante las pruebas de
estrés médico.
Características del Sistema de Prueba de estrés:
o En tiempo real ECG de esfuerzo Prueba de visión
o Programable ECG de esfuerzo Protocolos
o 12 derivaciones en reposo Pruebas ECG
o Formatos de informes completos
o Instantánea ECG salida del informe
o Permanente ECG almacenamiento de pruebas y de recuperación
o Mediciones automáticas de intervalo del intervalo QT, QTc, PR y QRS
o ST ajustable punto de medición
o ST y Tendencias del ritmo cardíaco
o Selección de visualización del ECG plomo
o Ganancia ajustable y tabla de velocidad
o Datos de presión arterial se muestra
Paciente Aislamiento óptico-4, 000 voltios de aislamiento de energía y la
protección de 360 julios desfibrilador asegura la seguridad del paciente
Muestra de pruebas de tensión de la
pantalla principal:
Tendencia ST, frecuencia cardíaca
actual, la presión arterial, medición de
la configuración del ST, el tiempo
transcurrido Médica prueba de
esfuerzo, la carga de trabajo (carga
ergómetro), velocidad de la cinta (MPH)
y la Elevación, en el Protocolo, tiempo
de la etapa, la etapa / paso / tipo,
frecuencia cardíaca ideal, y Línea de
base del complejo QRS.

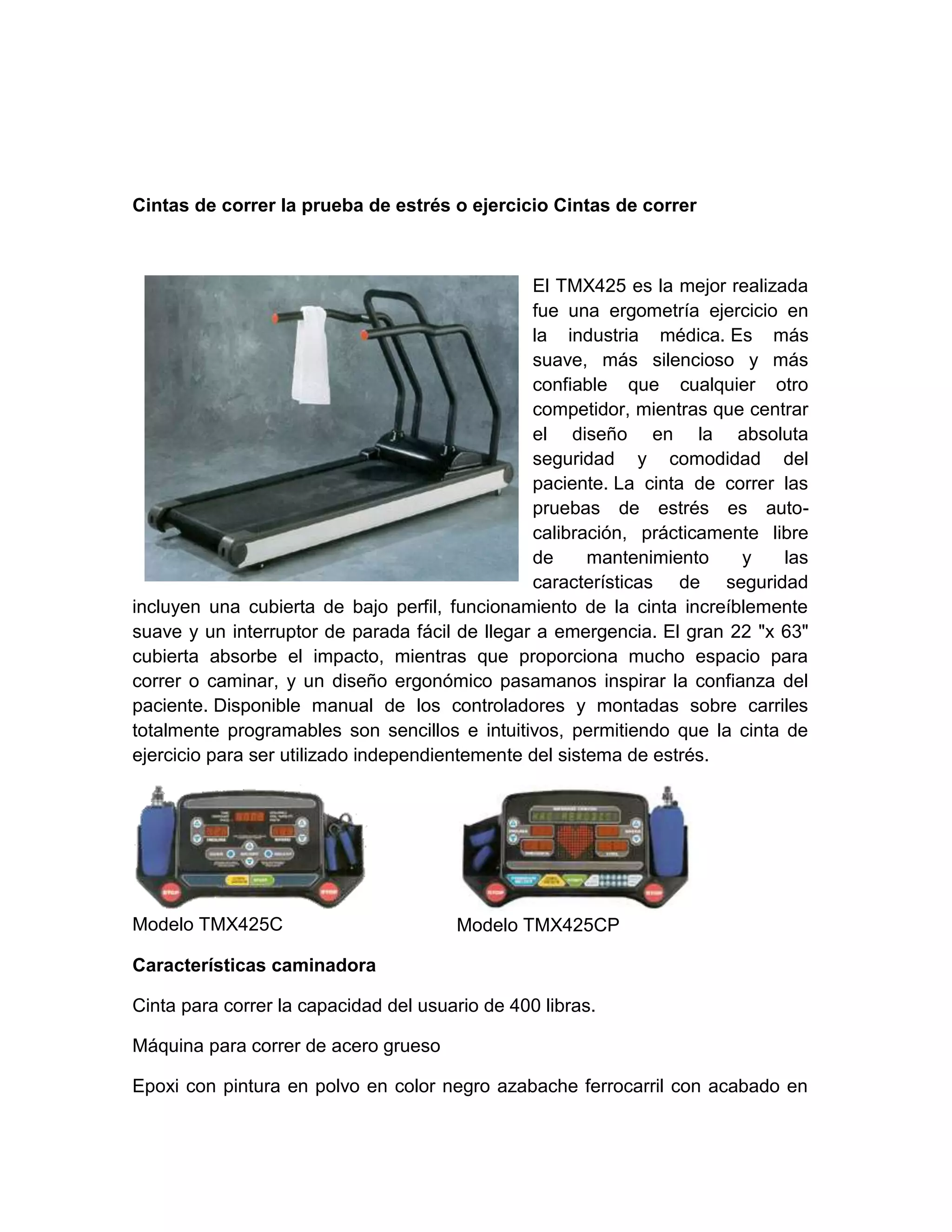

7. Cintas de correr la prueba de estrés o ejercicio Cintas de correr
El TMX425 es la mejor realizada
fue una ergometría ejercicio en
la industria médica. Es más
suave, más silencioso y más
confiable que cualquier otro
competidor, mientras que centrar
el diseño en la absoluta
seguridad y comodidad del
paciente. La cinta de correr las
pruebas de estrés es auto-
calibración, prácticamente libre
de mantenimiento y las
características de seguridad
incluyen una cubierta de bajo perfil, funcionamiento de la cinta increíblemente
suave y un interruptor de parada fácil de llegar a emergencia. El gran 22 "x 63"
cubierta absorbe el impacto, mientras que proporciona mucho espacio para
correr o caminar, y un diseño ergonómico pasamanos inspirar la confianza del
paciente. Disponible manual de los controladores y montadas sobre carriles
totalmente programables son sencillos e intuitivos, permitiendo que la cinta de
ejercicio para ser utilizado independientemente del sistema de estrés.
Modelo TMX425C Modelo TMX425CP
Características caminadora
Cinta para correr la capacidad del usuario de 400 libras.
Máquina para correr de acero grueso
Epoxi con pintura en polvo en color negro azabache ferrocarril con acabado en

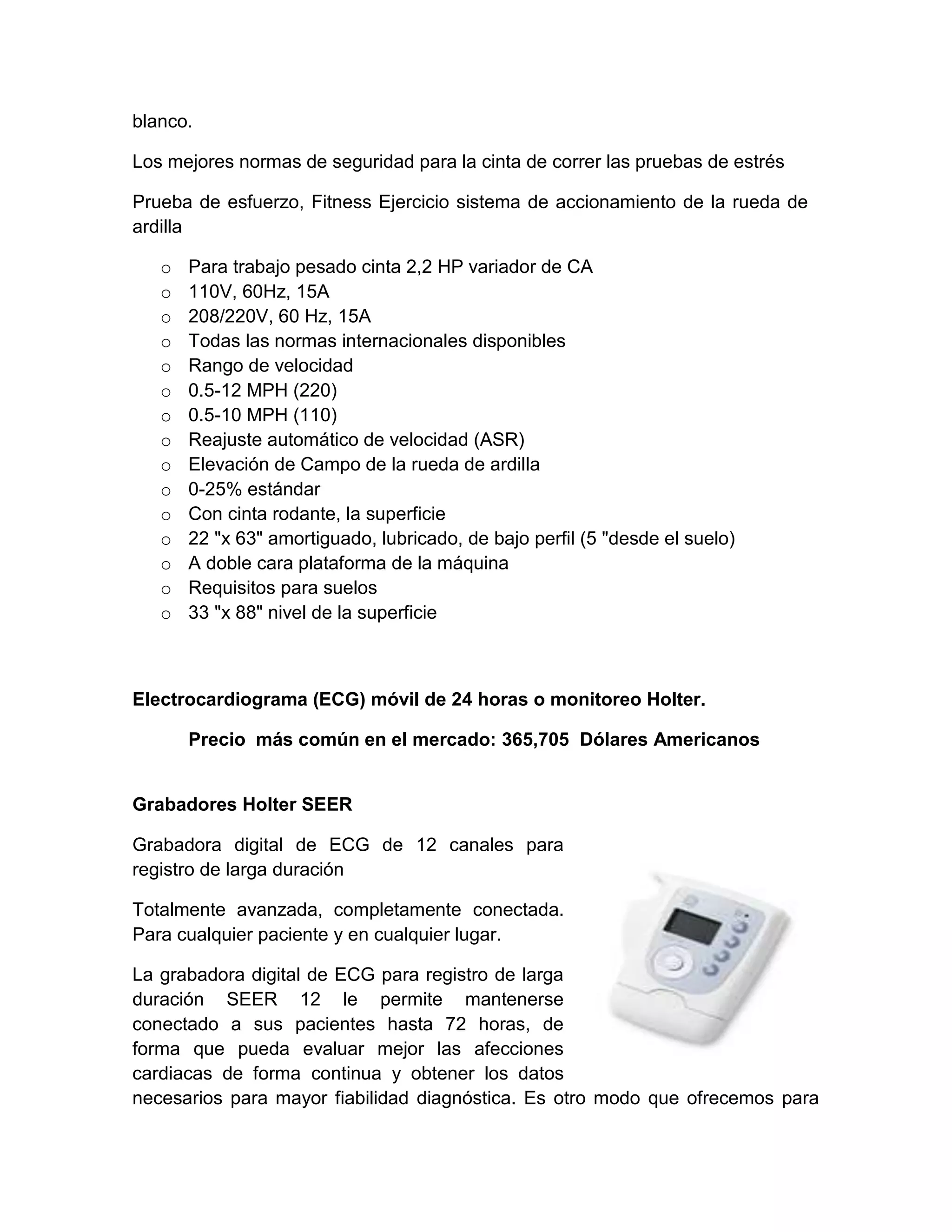

8. blanco.
Los mejores normas de seguridad para la cinta de correr las pruebas de estrés
Prueba de esfuerzo, Fitness Ejercicio sistema de accionamiento de la rueda de
ardilla
o Para trabajo pesado cinta 2,2 HP variador de CA
o 110V, 60Hz, 15A
o 208/220V, 60 Hz, 15A
o Todas las normas internacionales disponibles
o Rango de velocidad
o 0.5-12 MPH (220)
o 0.5-10 MPH (110)
o Reajuste automático de velocidad (ASR)
o Elevación de Campo de la rueda de ardilla
o 0-25% estándar
o Con cinta rodante, la superficie
o 22 "x 63" amortiguado, lubricado, de bajo perfil (5 "desde el suelo)
o A doble cara plataforma de la máquina
o Requisitos para suelos
o 33 "x 88" nivel de la superficie
Electrocardiograma (ECG) móvil de 24 horas o monitoreo Holter.
Precio más común en el mercado: 365,705 Dólares Americanos
Grabadores Holter SEER
Grabadora digital de ECG de 12 canales para
registro de larga duración
Totalmente avanzada, completamente conectada.
Para cualquier paciente y en cualquier lugar.
La grabadora digital de ECG para registro de larga
duración SEER 12 le permite mantenerse
conectado a sus pacientes hasta 72 horas, de
forma que pueda evaluar mejor las afecciones
cardiacas de forma continua y obtener los datos
necesarios para mayor fiabilidad diagnóstica. Es otro modo que ofrecemos para

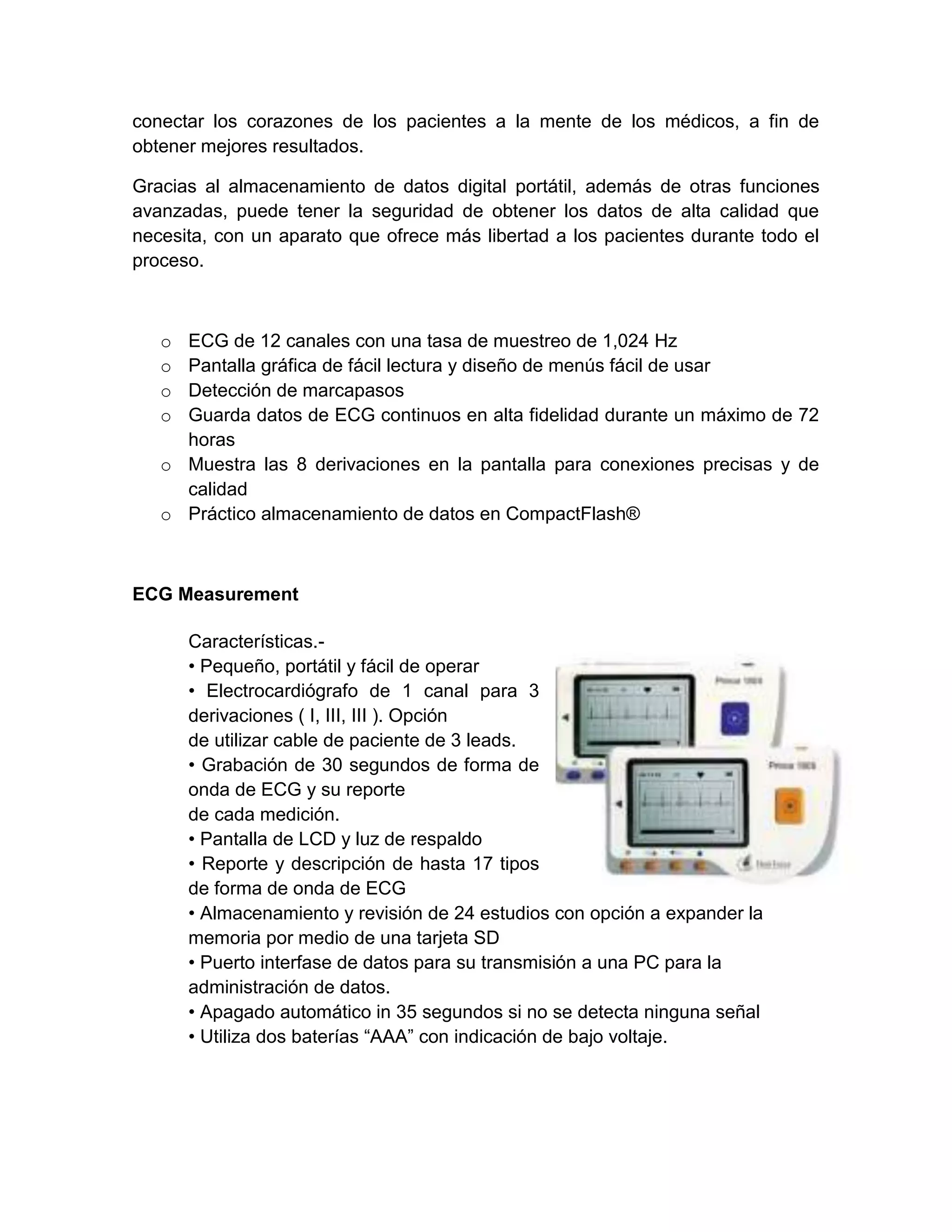

9. conectar los corazones de los pacientes a la mente de los médicos, a fin de
obtener mejores resultados.
Gracias al almacenamiento de datos digital portátil, además de otras funciones
avanzadas, puede tener la seguridad de obtener los datos de alta calidad que
necesita, con un aparato que ofrece más libertad a los pacientes durante todo el
proceso.
o ECG de 12 canales con una tasa de muestreo de 1,024 Hz
o Pantalla gráfica de fácil lectura y diseño de menús fácil de usar
o Detección de marcapasos
o Guarda datos de ECG continuos en alta fidelidad durante un máximo de 72
horas
o Muestra las 8 derivaciones en la pantalla para conexiones precisas y de
calidad
o Práctico almacenamiento de datos en CompactFlash®
ECG Measurement
Características.-
• Pequeño, portátil y fácil de operar
• Electrocardiógrafo de 1 canal para 3
derivaciones ( I, III, III ). Opción
de utilizar cable de paciente de 3 leads.
• Grabación de 30 segundos de forma de
onda de ECG y su reporte
de cada medición.
• Pantalla de LCD y luz de respaldo
• Reporte y descripción de hasta 17 tipos
de forma de onda de ECG
• Almacenamiento y revisión de 24 estudios con opción a expander la
memoria por medio de una tarjeta SD
• Puerto interfase de datos para su transmisión a una PC para la
administración de datos.
• Apagado automático in 35 segundos si no se detecta ninguna señal
• Utiliza dos baterías “AAA” con indicación de bajo voltaje.
