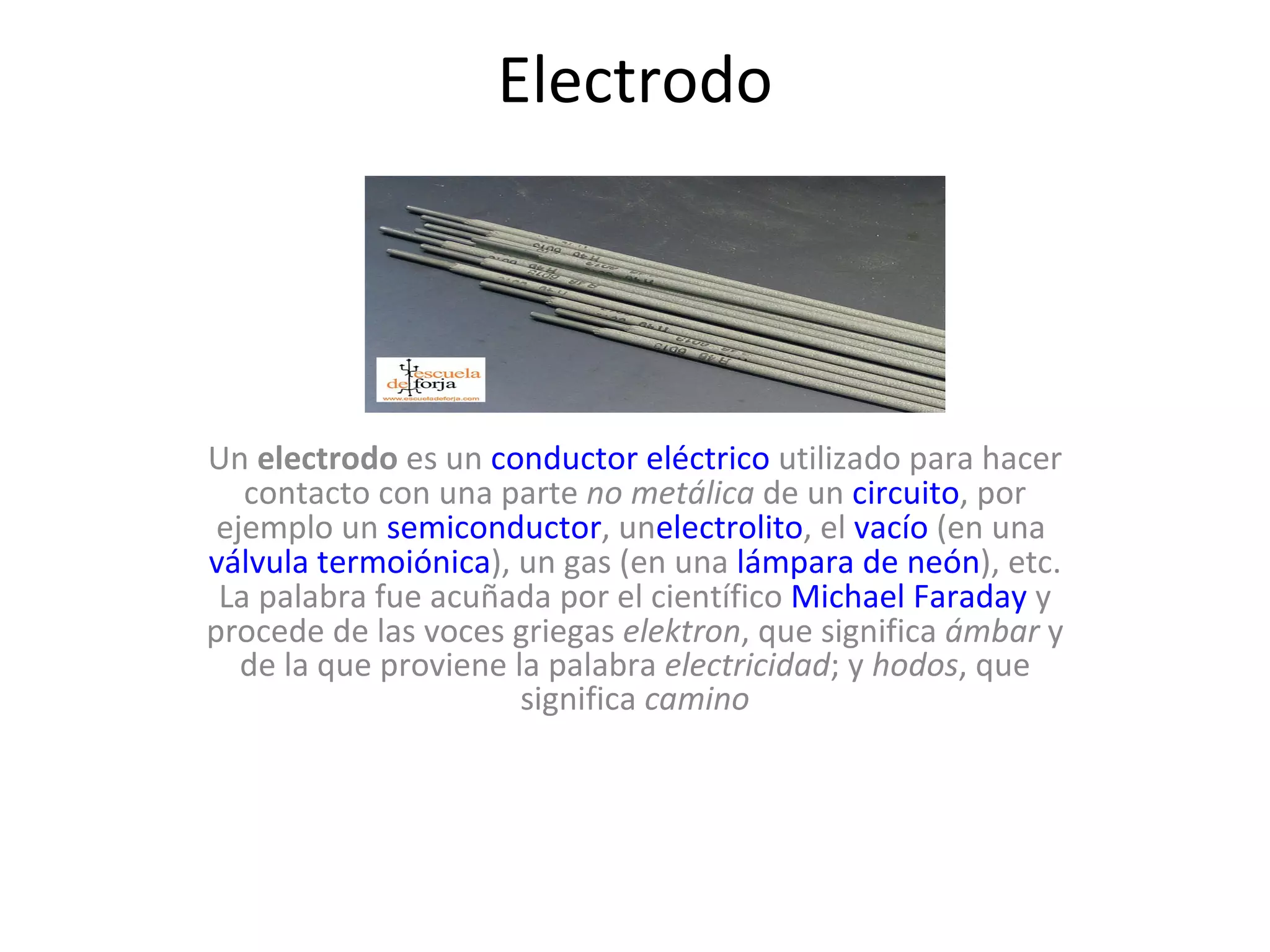

Electrodo




Un electrodo es un conductor eléctrico utilizado para hacer
   contacto con una parte no metálica de un circuito, por
 ejemplo un semiconductor, unelectrolito, el vacío (en una
válvula termoiónica), un gas (en una lámpara de neón), etc.
 La palabra fue acuñada por el científico Michael Faraday y
procede de las voces griegas elektron, que significa ámbar y
   de la que proviene la palabra electricidad; y hodos, que
                       significa camino
Ánodo y cátodo en celdas
             electroquímicas
  Un electrodo en una celda electroquímica. Se refiere a
  cualquiera de los dos conceptos, sea ánodo o cátodo,
 que también fueron acuñados por Faraday. El ánodo es
   definido como el electrodo en el cual los electrones
   salen de la celda y ocurre la oxidación, y el cátodo es
   definido como el electrodo en el cual los electrones
  entran a la celda y ocurre la reducción. Cada electrodo
puede convertirse en ánodo o cátodo dependiendo del
voltaje que se aplique a la celda. Un electrodo bipolar es
  un electrodo que funciona como ánodo en una celda y
                   como cátodo en otra.
Celda primaria


• Una celda primaria es un tipo especial de
  celda electroquímica en la cual la reacción no
  puede ser revertida, y las identidades del
  ánodo y cátodo son, por lo tanto, fijas. El
  cátodo siempre es el electrodo positivo. La
  celda puede ser descargada pero no
  recargada.
Celda secundaria

• Una celda secundaria, una batería recargable por
  ejemplo, es una celda en que la reacción es
  reversible. Cuando la celda está siendo cargada,
  el ánodo se convierte en el electrodo positivo (+)
  y elcátodo en el negativo (-). Esto también se
  aplica para la celda electrolítica. Cuando la celda
  está siendo descargada, se comporta como una
  celda primaria o voltaica, con el ánodo como
  electrodo negativo y el cátodo como positivo.
Otros ánodos y cátodos

• En un tubo de vacío o un semiconductor polarizado (
  diodos, condensadores electrolíticos) el ánodo es el
  electrodo positivo (+) y el cátodo el negativo (-). Los
  electrones entran al dispositivo por el cátodo y salen
  por el ánodo.
• En una celda de tres electrodos, un electrodo auxiliar
  es usado sólo para hacer la conexión con el electrolito
   para que una corriente pueda ser aplicada al electrodo
  en curso. El electrodo auxiliar esta usualmente hecho
  de un material inerte, como un metal noble o grafito.
Electrodos de soldadura

• En la soldadura por arco se emplea un electrodo
  como polo del circuito y en su extremo se genera
  el arco eléctrico. En algunos casos, también sirve
  como material fundente. El electrodo o varilla
  metálica suele ir recubierta por una combinación
  de materiales diferentes según el empleo del
  mismo. Las funciones de los recubrimientos
  pueden ser: eléctrica para conseguir una buena
  ionización, física para facilitar una buena
  formación del cordón de soldadura y metalúrgica
  para conseguir propiedades contra la oxidación y
  otras características.
Electrodos de corriente alterna

• Para sistemas eléctricos que usan corriente alterna, los electrodos
  son conexiones del circuito hacia el objeto que actuará bajo la
  corriente eléctrica, pero no se designa ánodo o cátodo debido a
  que la dirección del flujo de los electrones cambia periódicamente,
  numerosas veces por segundo. Son una excepción a esto, los
  sistemas en los que la corriente alterna que se aplica es de baja
  amplitud (por ejemplo 10 mV) de tal forma que no se alteren las
  propiedades como ánodo o cátodo, ya que el sistema se mantiene
  en un estado pseudo-estacionario.
• Los electrodos también son considerados varillas de metal
  cubiertas con sustancias adecuadas al tipo de soldadura. La medida
  de electrodos más utilizada es de 2,50 x 350 y 3,25 x 350 mm. El
  primer número indica el diámetro del electrodo (1,5-2,5,etc.) y el
  segundo número la longitud total del electrodo.
Tipos de electrodos

•   Electrodos para fines médicos, como EEG, EKG, ECT, desfibrilador;
•   Electrodos para técnicas de Electrofisiología en investigación biomédica;
•   Electrodos para ejecución en silla eléctrica;
•   Electrodos para galvanoplastia;
•   Electrodos para soldadura;
•   Electrodos de protección catódica;
•   Electrodos inertes para hidrólisis (hechos de platino);
•   Electrodos para puesta a tierra, también conocidos como pica o jabalina;
•   Ultramicroelectrodo;
•   Electrodo de anillo-disco rotatorio;
•   Electrodo de calomelanos;
•   Electrodo de trabajo;
•   Electrodo de referencia;
•   Pararrayos.
