ING.: LISBETH ARCE S.

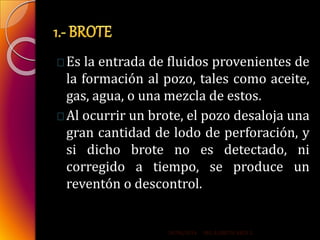

Es la entrada de fluidos provenientes de
la formación al pozo, tales como aceite,
gas, agua, o una mezcla de estos.
Al ...

2.1 Descontrol.- Se define como un brote
de fluidos que no puede manejarse a
voluntad.
2.2 Presión Hidrostática.- presi...

2.4 Gradiente de presión.-Es la presión hidrostática ejercida por un
fluido de una densidad dada, actuando sobre una colu...

Durante las operaciones de perforación, se conserva una
presión hidrostática ligeramente mayor a la de
formación. De est...

DENSIDAD INSUFICIENTE DE LODO.
Esta es una de las causas
predominantes que originan
las arremetidas. En la
actualidad ...

DENSIDAD INSUFICIENTE DE LODO.
Este tipo de brotes por
densidades insuficientes de
lodo pudieran parecer fáciles de
co...

LLENADO INSUFICIENTE DURANTE LOS VIAJES
Esta es otra de las causas
predominantes de arremetidas. A
medida que la tuberí...

LLENADO INSUFICIENTE DURANTE LOS VIAJES
De acuerdo a las normas API -16D y
API –RP59 al estar sacando tubería,
debe lle...

CONTAMINACIÓN DEL LODO CON GAS
Los brotes también se pueden
originar por una reducción en
la densidad del lodo a causa ...

CONTAMINACIÓN DEL LODO CON GAS
Los brotes que ocurren por
estas causas terminan
transformándose en
reventones por lo q...

PERDIDAS DE CIRCULACIÓN
Son uno de los problemas más
comunes durante la
perforación y se clasifican en
dos tipos: pérd...

PERDIDAS DE CIRCULACIÓN
Para reducir las pérdidas de
circulación se recomienda:
 emplear la densidad mínima
que permi...

EFECTOS DE SONDEO AL SACAR LA TUBERÍA
El efecto de sondeo se refiere a
la acción que ejerce la sarta de
perforación den...

30/08/2014 ING.:LISBETH ARCE S.

Si el brote no es detectado ni corregido a
tiempo, el problema se puede complicar
hasta llegar a producir un reventón.
...

a) Aumento de la velocidad de penetración
La velocidad de penetración se puede
determinar por la presión hidrostática de...

c) Lodo contaminado por gas, cloruros, cambios en
propiedades geológicas
Las acciones que deberán seguirse ante estos
i...

Los siguientes se consideran de este tipo:
Aumento en volumen de presas
Flujo sin circulación
El pozo toma menos volume...

Figura 1- Estadística de brotes
30/08/2014 ING.:LISBETH ARCE S.

Los mismos indicadores de viaje de tuberías
se tienen para los lastra barrenas, la
diferencia estriba principalmente en ...

EL SISTEMA DE CONTROL SUPERFICIAL DEBERÁ DE TENER LA
CAPACIDAD DE PROVEER EL MEDIO ADECUADO PARA CERRAR EL
POZO Y CIRCUL...

CABEZAL DE TUBERÍA DE REVESTIMIENTO
El cabezal de tubería de
revestimiento forma parte
de la instalación
permanente de...

CABEZAL DE TUBERÍA DE REVESTIMIENTO
La norma API-6A del Instituto Americano del Petróleo
establece las siguientes especi...

CABEZAL DE TUBERÍA DE REVESTIMIENTO

PREVENTOR ANULAR
También es conocido
como esférico, se instala
en la parte superior de los
preventores de arietes.
Es...

PREVENTOR DE ARIETES
Tiene como característica principal poder
utilizar diferentes tipos y medidas de arietes,
de acuer...

PREVENTOR DE ARIETES
Sus principales características son:
1. El cuerpo del preventor se fabrica como una
unidad sencill...

PREVENTOR DE ARIETES
Los arietes son de acero fundido y tienen un
conjunto de sello diseñado para resistir la
compresió...

ARREGLOS DE PREVENTORES
En el criterio para un arreglo de preventores, se debe
considerar la magnitud de la presiones a ...

ARREGLOS DE PREVENTORES
Para definir los rangos de presión de trabajo del
conjunto de preventores se considerará lo sigu...

MÚLTIPLE DE ESTRANGULACIÓN
Se forma por un conjunto de válvulas , crucetas y “ts”,
estranguladores y líneas.
Se utiliza...

MÚLTIPLE DE ESTRANGULACIÓN
PARA 2000 Y 3000 lb/pg2

MÚLTIPLE DE ESTRANGULACIÓN
PARA 5000 lb/pg2

MÚLTIPLE DE ESTRANGULACIÓN
Se deben tomar en cuenta los siguientes factores para su
diseño:
1) Establecer la presión má...

LÍNEAS DE MATAR
Conectan las bombas del quipo con las salidas
laterales del carrete de control para llevar a
cabo las o...

30/08/2014 ING.:LISBETH ARCE S.

ESTRANGULADORES
CONCEPTO
Los estranguladores,
orificios o reductores, no son
otra cosa que un
estrechamiento en las
...

30/08/2014 ING.:LISBETH ARCE S.

30/08/2014 ING.:LISBETH ARCE S.

(SIDPP) y (SICP)
PRESIÓN DE CIERRE DE LA TUBERÍA DE PERFORACIÓN
(SIDPP)
La presión de cierre de la tubería de perforaci...

(SIDPP) y (SICP)
Cuando se usa un motor de fondo, pueda que no sea posible leer la
SIDPP indicada por el manómetro del t...

(SIDPP) y (SICP)
PRESIÓN DE CIERRE DE LA TUBERÍA DE
REVESTIMIENTO (SICP)
La presión de cierre de la tubería de revestim...

(SIDPP) y (SICP)
PRESIÓN DE CIERRE DE LA TUBERÍA
DE REVESTIMIENTO (SICP)
La SIDPP y la SICP pueden ser iguales
bajo co...

PROCEDIMIENTO DE CIERRE
Al estar perforando
Parar la rotaria
Para el bombeo de lodo
Observar el pozo
Abrir la válvula...

Al viajar con TP
Suspender el viaje
Sentar la TP en sus cuñas
Instalar la válvula de seguridad abierta
Cerrar la válvu...

Al sacar o meter herramientas (lastrabarrenas)
Pasos similares al anterior
Se debe considerar la posibilidad de conectar...

30/08/2014 ING.:LISBETH ARCE S.

MÉTODOS DE CONTROL DE UN BROTE
En el control de pozos el estudio de los
principios básicos proporciona los
fundamentos,...

MÉTODOS DE CONTROL DE UN BROTE
Hay muchas técnicas para controlar un pozo, ya sea porque
haya ocurrido una surgencia dur...

MÉTODOS DE CONTROL DE UN BROTE
Las técnicas que no tienen que ver con el
bombeo permiten controlar la presión de la
for...

MÉTODOS DE CONTROL DE UN BROTE
Hay tres métodos comunes que se usan para la circulación
en el control de pozos. Son el M...

MÉTODOS DE CONTROL DE UN BROTE
Respuesta del estrangulador
Es esencial tener conocimientos sobre lo que hay que esperar ...

MÉTODOS DE CONTROL DE UN BROTE
Ajustes apropiados del estrangulador: Una vez que la
bomba está funcionando a la velocida...

MÉTODOS DE CONTROL DE UN BROTE
Si la presión de circulación está demasiada baja, se usa el mismo
procedimiento, con exce...

MÉTODOS DE CONTROL DE UN BROTE
Gas en el estrangulador: Tipo de fluido, tasa de flujo y el tamaño
de los estranguladores...

MÉTODOS DE CONTROL DE UN BROTE
A medida que el gas (que tiene una densidad muy baja) sale
por el estrangulador, lo reemp...

MÉTODOS DE CONTROL DE UN BROTE
Apagado de la bomba: Si el pozo, aún está vivo (no se bombeará
ningún líquido para matar ...

1.- MÉTODO DEL PERFORADOR
El método del perforador es una técnica utilizada para
circular y sacar los fluidos de la form...

1.- MÉTODO DEL PERFORADOR
Ejemplo de un problema
El pozo fue cerrado después de un amago y se
registran el SIDPP, SICP ...

Procedimiento para el método del perforador
Este procedimiento saca y circula el primer
amago o influjo del pozo, luego ...

Procedimiento para el método del perforador
2. Registrar las presiones de cierre en la tubería de perforación
(SIDPP) y ...

Procedimiento para el método del perforador
Cuando la bomba está funcionando a la velocidad de la tasa de control
de poz...

2.-Método de Pesar y Esperar para Control de Pozos
1. Cerrar el Pozo.
2. Permitir que la presión se estabilice y registr...

30/08/2014 ING.:LISBETH ARCE S.

2.-Método de Pesar y Esperar para Control de Pozos
30/08/2014 ING.:LISBETH ARCE S.

2.-Método de Pesar y Esperar para Control de Pozos
30/08/2014 ING.:LISBETH ARCE S.

3.-MÉTODO CONCURRENTE
El método concurrente involucra pesar el fluido
mientras se está en proceso de circular y sacar el...

3.-MÉTODO CONCURRENTE
El método concurrente se los registros y los datos
se llevan de manera centralizada en el panel de...

3.-MÉTODO CONCURRENTE
1. Cerrar el pozo después de un influjo
Cuando se haya detectado un influjo de gas o de otros flui...

3.-MÉTODO CONCURRENTE
3. En este momento contamos con los datos suficientes para realizar
los cálculos estándares de con...

3.-MÉTODO CONCURRENTE
30/08/2014 ING.:LISBETH ARCE S.

3.-MÉTODO CONCURRENTE
4. La circulación se inicia al bombear el fluido de peso original,
tomando los retornos a través d...

3.-MÉTODO CONCURRENTE
7. En el formulario de datos se registra el tiempo
y el conteo total de los golpes dela bomba junt...

3.-MÉTODO CONCURRENTE
8. Los ajustes al estrangulador que se describen
en el paso 4 se repite a medida que cada punto de...

Comparación entre los métodos
30/08/2014 ING.:LISBETH ARCE S.

Comparación entre los métodos
Método del perforador
- Saca los fluidos en el pozo independiente o no si se controla el
...

Comparación entre los métodos
Método de esperar y pesar
- Sacar el influjo en menor tiempo posible
- Rasgo de presiones...

Comparación entre los métodos
Método concurrente
- Pesa el fluido mientras esta en proceso de
sacar el influjo del pozo...

Comparación de los métodos del perforador, combinado
y concurrente
30/08/2014 ING.:LISBETH ARCE S.

PROBLEMAS COMUNES EN CONTROL DE
BROTES

Problemas comunes en Control de Brotes:
1.-Estrangulador
erosionado o tapado:
Cuando se tiene una erosión en
el estran...

2.- Presiones Excesivas en la T.R:
Los problemas se presentan en las dos
situaciones siguientes:
Cuando el en control d...

3.- Problemas de gas somero:
En ocasiones, no es recomendable
cerrar el pozo, sino solamente tomar
las medidas adecuada...

4.- Cuando la tubería no se encuentra en el fondo del
pozo:
Si la tubería no se encuentra en el fondo del pozo cuando
o...

5.- Pozo sin tubería:
De inmediato cuando se tiene un brote con estas
circunstancias, deben cerrarse los preventores con...

6.- Presiones excesivas en la
tubería de perforación:
Normalmente la presión superficial en
TR es mayor que la registra...

7.- Pérdida de circulación asociada a
un brote:
La pérdida de circulación es uno de los
problemas más serios que pueden...

Simulador de Brotes:
Simulador Escala Real: Consolas que
operan y simulan todas las condiciones
de los equipos de perfo...

Parámetros que da el simulador:
Procedimientos de cierre.
Operación de preventores y estrangulador.
Operación del siste...

30/08/2014 ING.:LISBETH ARCE S.
