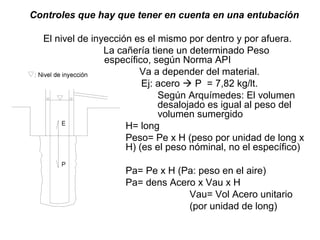

Controles que hay que tener en cuenta en una entubación
El nivel de inyección es el mismo por dentro y por afuera.
La cañe...

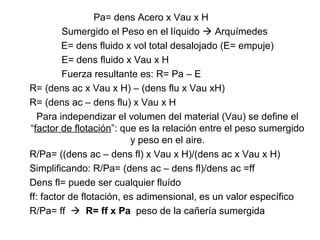

Pa= dens Acero x Vau x H
Sumergido el Peso en el líquido  Arquímedes
E= dens fluido x vol total desalojado (E= empuje)
E=...

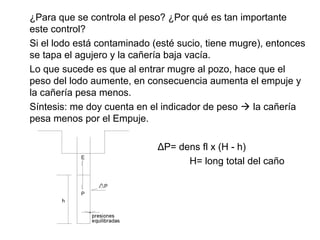

¿Para que se controla el peso? ¿Por qué es tan importante
este control?
Si el lodo está contaminado (esté sucio, tiene mug...

Los esfuerzos que existen son tracción y presiones internas.
Ley de HooK: σ= E x Є σ: tensión
E: módulo elástico del mater...

Como se calcula el vacío dentro del caño?
La cañería es de acero, que pesa 7,82 kg/lt, el empuje varía con
la cantidad de ...

Psvac= Pa – E= Pa – (dens fl x Vfe + dens fl x Vvac)
Recordar que: R= ff x Pa
Entonces: Psvac= ff x Pa – dens fl x Vv (Vv:...

Fórmulas para tener en cuenta:
El volumen de fluído desplazado es el volumen de hierro:
Desplazamiento= (Л/4) x (Dext2
– D...

Curva de llenado
El control de llenado se realiza mediante las “Curvas de llenado”.
Se hace la curva para tener el control...

Peso cañería= peso específico x L
P= Pe x L Pe= Paire  Psumerg= Paire x ff
Psumerg= Pe sumerg x Prof.. es la ecuación de ...

Cómo hacemos para considerar un % de llenado, por ej. el 50%
(o sea 50% vacío, entonces el otro 50% lleno)?
El resultado v...

Psv= Ps – Ead
Método 1: se mide peso y no volúmenes
Ejemplo: datos
Prof.: 1000 mts Peso aparejo: 10 tn
Dens lodo: 1,2 kg/l...

1° Debo saber cuanto es Hv, o sea el 50% de la profundidad,
entonces Hv es el 50% de 1000 m= 500 m
2° Hay que calcular el ...

El empuje adicional es función de la cantidad de vacío, y el vacío
es función de la longitud total.
Lo puedo dividir en se...

Para qué hago el Control?
Para saber cuanto se está llenando, para conocer en todo
momento que Presión de Aplastamiento (P...

Nos hacemos el siguiente cuestionamiento?
El vacío es un volumen y lo calculamos en base a una diferencia
de peso (lo medi...

Método 2: Se miden volúmenes no peso
-Por fórmula saco el volumen de lodo desplazado para 100 % de
cañería llena.
-Luego c...

- Así determino el volumen de lodo que no ingresó que será igual al
volumen de vacío.
Vv= capacidad de la cañería x h
Capa...

Discusión
Este método no tiene el error que se tiene en el anterior,
porque intervienen volúmenes y no peso.
El método 2, ...

Compartir Slideshare

LinkedIn
Facebook
Twitter

Insertar

Tamaño (px)

Mostrar Slideshows relacionadas al final

Código abreviado de WordPress

Enlace

Compartir
Dirección de correo electrónico

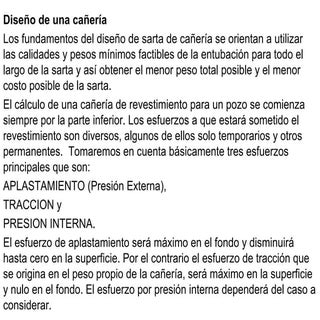

Diseño de cañería by Cristian Emanuel ... 1547 views
