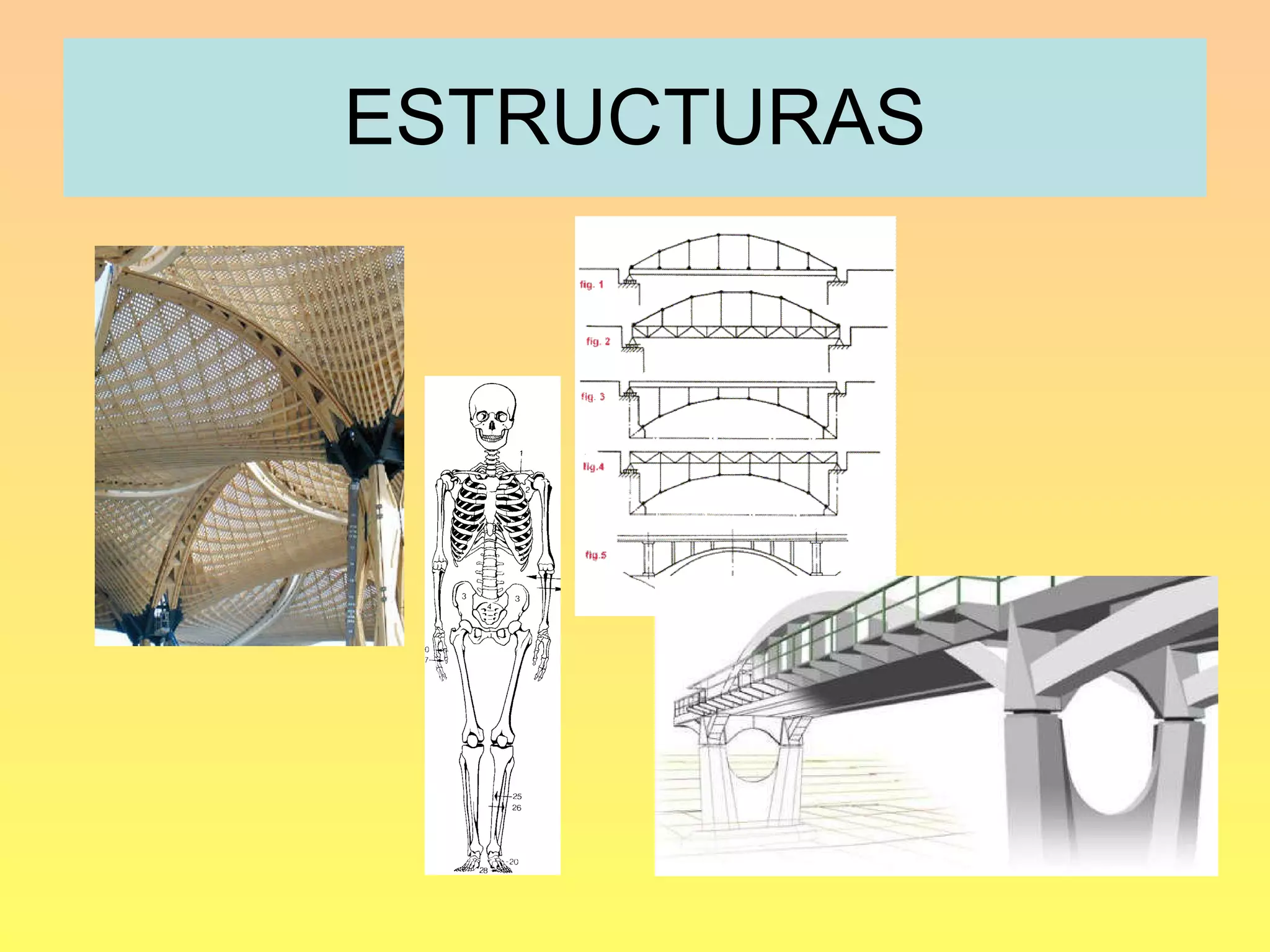

ESTRUCTURAS
FUERZAS Y ESTRUCTURAS Una estructura es el armazón y distribución de las partes que forman un todo. Todos los cuerpos tienen estructura capaz de hacer frente a las  fuerzas  presentes en la naturaleza y así evitar su deformación. FUERZA. Una fuerza es aquello capaz de deformar un cuerpo o de alterar su estado de movimiento. Toda fuerza viene definida por su intensidad, dirección  y punto de aplicación. ESTRUCTURAS NATURALES Y ARTIFICIALES Todo cuerpo con el fin de mantener su forma y no romperse ha de tener estructura, Por lo tanto una estructura es el conjunto de elementos que tienen la función de soportar los efectos de las fuerzas que actúan sobre el cuerpo impidiendo su deformación o rotura.
FUERZAS Y ESTRUCTURAS (II) La naturaleza nos da abundantes ejemplos de estructuras como los nidos de los pájaros, las conchas de los crustáceos etc. Otras son artificiales y están presentes en todos los objetos tecnológicos, un portalápices, un puente etc.
CARGAS Y ESFUERZOS Sobre las estructuras inciden las fuerzas que tienden a deformarles y a romperlas. Las fuerzas que actúan sobre las estructuras de llaman CARGAS. Hay dos tipos : CARGAS FIJAS O PERMANENTES-  que siempre la afectan de la misma manera, como por ejemplo el propio peso. CARGAS VARIABLES-  se presentan en ocasiones y no siempre con el mismo valor, por ejemplo el peso de la nieve sobre un tejado, el peso del hielo sobre un cable eléctrico etc. La manera en que las cargas afectan a la estructura depende de: A- de la  FUERZA  en si misma, es decir del punto de aplicación, dirección e intensidad de la misma. B- de la forma de la estructura. Las cargas actúan sobre las estructuras que están formadas de materiales y provocan en ellas unas tensiones internas, son  LOS ESFUERZOS  que se diferencian según la manera en que se aplican. ESFUERZO  es la tensión interna que sufre un cuerpo Al estar sometido a la acción de las fuerzas. ESFUERZOS : tracción, compresión, flexión Torsión, cizalladura o cortante
CONDICIONES DE LAS ESTRUCTURAS Tres son las condiciones que debe cumplir toda estructura: A- estabilidad, se consigue colocando su centro de gravedad lo más centrado y próximo al suelo. B- resistencia, sus materiales deben soportar las tensiones sin romperse, intervienen tanto los materiales como la forma de la propia estructura. C- rigidez, para que la estructura no se deforme y cumpla con su función. Cualquier estructura puede cumplir esas condiciones si, se le añade masa, empotrándolo en el suelo etc. Aumentando su resistencia, eligiendo el material adecuado, para ello importa conocer la Tensión de rotura T=Fmax/S. Con una mayor rigidez por medio de las triangulaciones, ya que una estructura de barras de cuatro o más lados se deforma al aplicarle una fuerza, y como el triángulo es el único polígono indeformable se emplea en la construcción de estructuras. Son los llamados arriostramientos y en cruz de san Andrés
CONDICIONES DE LAS ESTRUCTURAS Y TIPOS DE ESTRUCTURAS ARTIFICIALES ACTIVIDADES: 7, 8, 9,  TIPOS DE ESTRUCTURAS ARTIFICIALES MASIVAS Y ADINTELADAS-  las primeras estructuras se obtienen excavando en la roca ( hipogeos) o por acumulación de materiales sin apenas huecos ( pirámides de Egipto y en Sudamérica), o también se utilizaban dinteles como en los templos griegos que permitían pasos libres. ESTRUCTURAS ABOVEDADAS-  el descubrimiento del arco y la bóveda implicó abrir espacios mayores  en las fachadas así como aumentar los huecos en la estructura, con este tipo de estructuras se construyeron, basílicas, panteones, catedrales etc.
TIPOS DE ESTRUCTURAS ARTIFICIALES (II) ESTRUCTURA ENTRAMADA-  son las que se emplean en los edificios de bloques de los pisos, se constituyen por barras de hormigón o acero unidas de modo rígido para formar un emparrillado. Las partes que forman esta estructura son: A-  FORJADO - formado por barras y relleno, las barras son las Viguetas y entre ellas se ponen bovedillas cerámicas y el relleno  De hormigón y una malla de barras de acero. B-  VIGAS - que reciben el peso del forjado y están sometidas al  Esfuerzo de flexión. Las vigas se apoyan sobre los  pilares  Verticales que llevan este peso a los cimientos y por lo tanto Sometidos a compresión. Si el pilar es circular es una  columna Cuando está pegado a la pared  pilastra . El peso total no descansa directamente sobre el suelo porque se Hundiría, descansa sobre los  cimientos , que pueden ser  zapatas Losas y pilotes . Las zapatas son cubos de hormigón que aumentan La superficie del pilar, las losas al aumentar su tamaño son idóneas  Para suelos blandos y los pilotes se clavan en el suelo hasta encontrar  La roca donde apoyarse.
TIPOS DE ESTRUCTURAS ARTIFICIALES (III) ESTRUCTURAS TRIANGULADAS-  son estructuras de barras metálicas o de madera que se utilizan en cubiertas de grandes luces ( cerchas y vigas trianguladas) y también se utilizan en estructuras verticales ( torres de antenas y de líneas eléctricas ), todas ellas presentan una gran resistencia mecánica. ESTRUCTURAS COLGANTES-  basadas en el uso de cables de los que cuelga la estructura Esos cables se llaman  tirantes  y cuando se pueden regular por medio de un tornillo se llaman  tensores , los cables trabajan al esfuerzo de tensión, se usan en puentes, antenas y todo tipo de estructuras colgantes.
TIPOS DE ESTRUCTURAS ARTIFICIALES (IV) ESTRUCTURAS NEUMÁTICAS-  son desmontables y ligeras,  son construcciones que se pueden transportar e instalar rápida -mente, el aire del interior de esas estructuras se comprime Y tensa la superficie plástica, la estructura puede ser toda  Ella neumática o sólo algunos arcos que sostienen el resto. ESTRUCTURAS LAMINARES-   se componen de láminas finas De metal, plástico etc., presentan una gran resistencia por la  curvatura de la estructura. Se emplean como carcasas en todo Tipo de objetos ( autos, cubiertas etc.), por ejemplo en un vaso  De plástico el borde doblado para el interior impide que se doble Al beber y el resto de las estrías le confieren rigidez
TIPOS DE ESTRUCTURAS ARTIFICIALES (V) ESTRUCTURAS GEODÉSICAS- Son estructuras trianguladas tridimensionales Combinando las estructuras de barras con las  De las bóvedas, así pueden cubrir grandes luces De forma curva, se forman con barras lineales y Nudos que las unen, la figura geométrica que  Forman es el  tetraedro  por lo tanto indeformable. Actividad 14

Más contenido relacionado

La actualidad más candente

Las estructuras
Las estructurasLas estructuras
Las estructuras
Koldo Parra

Tema 1 - Estructuras
Tema 1 - EstructurasTema 1 - Estructuras
Tema 1 - Estructuras
Pedro Carreño

Estructuras
EstructurasEstructuras
Estructuras
IES La Azucarera

Análisis sobre observación del elemento según esfuerzos.
Análisis sobre observación del elemento según esfuerzos.Análisis sobre observación del elemento según esfuerzos.
Análisis sobre observación del elemento según esfuerzos.
Maria Elisa Porras

Estructuras 1º Eso
Estructuras 1º EsoEstructuras 1º Eso
Estructuras 1º Eso
Francisco Jesús Montero Arranz

Estructuras
EstructurasEstructuras
Estructuras
Juan

Estructuras
EstructurasEstructuras
Estructuras
diegoagg950

Estructuras
EstructurasEstructuras
Estructuras
Diana Sofia

Tipos de estructuras
Tipos de estructurasTipos de estructuras
Tipos de estructuras
pejocasze

Estructuras 1ºeso
Estructuras 1ºesoEstructuras 1ºeso
Estructuras 1ºeso
Mamifer Lomon

Estructuras
EstructurasEstructuras
Estructuras
Amparo Milena

Esfuerzos
EsfuerzosEsfuerzos
Esfuerzos
pacoyrafa

Estructuras 2º ESO
Estructuras 2º ESOEstructuras 2º ESO
Estructuras 2º ESO
IES

Estructuras
EstructurasEstructuras
Estructuras
Ramon Lop-Mi

Las estructuras
Las estructurasLas estructuras
Las estructuras
natalia1975

Estructuras
EstructurasEstructuras
estructuras
estructurasestructuras
estructuras
guest3285f7

Estructuras
Estructuras Estructuras
Estructuras
reyna alviriminaya

Estructuras-Tecnologia
Estructuras-TecnologiaEstructuras-Tecnologia
Estructuras-Tecnologia
MileSwagBs

Cuestiones sobre estructuras
Cuestiones sobre estructurasCuestiones sobre estructuras
Cuestiones sobre estructuras
Antonio R P


La actualidad más candente (20)

Las estructuras
Las estructurasLas estructuras
Las estructuras

Tema 1 - Estructuras
Tema 1 - EstructurasTema 1 - Estructuras
Tema 1 - Estructuras

Estructuras
EstructurasEstructuras
Estructuras

Análisis sobre observación del elemento según esfuerzos.
Análisis sobre observación del elemento según esfuerzos.Análisis sobre observación del elemento según esfuerzos.
Análisis sobre observación del elemento según esfuerzos.

Estructuras 1º Eso
Estructuras 1º EsoEstructuras 1º Eso
Estructuras 1º Eso

Estructuras
EstructurasEstructuras
Estructuras

Estructuras
EstructurasEstructuras
Estructuras

Estructuras
EstructurasEstructuras
Estructuras

Tipos de estructuras
Tipos de estructurasTipos de estructuras
Tipos de estructuras

Estructuras 1ºeso
Estructuras 1ºesoEstructuras 1ºeso
Estructuras 1ºeso

Estructuras
EstructurasEstructuras
Estructuras

Esfuerzos
EsfuerzosEsfuerzos
Esfuerzos

Estructuras 2º ESO
Estructuras 2º ESOEstructuras 2º ESO
Estructuras 2º ESO

Estructuras
EstructurasEstructuras
Estructuras

Las estructuras
Las estructurasLas estructuras
Las estructuras

Estructuras
EstructurasEstructuras
Estructuras

estructuras
estructurasestructuras
estructuras

Estructuras
Estructuras Estructuras
Estructuras

Estructuras-Tecnologia
Estructuras-TecnologiaEstructuras-Tecnologia
Estructuras-Tecnologia

Cuestiones sobre estructuras
Cuestiones sobre estructurasCuestiones sobre estructuras
Cuestiones sobre estructuras


Destacado

Buenasuertte
BuenasuertteBuenasuertte
Buenasuertte
cesar

La Ville commence ici...
La Ville commence ici...La Ville commence ici...
Botnets
BotnetsBotnets
Botnets
madarada

Présentations 1 cours 2007-2008
Présentations 1 cours 2007-2008Présentations 1 cours 2007-2008
Présentations 1 cours 2007-2008
laprofdefran

Risquepsychosociaux 111020071008-phpapp01
Risquepsychosociaux 111020071008-phpapp01Risquepsychosociaux 111020071008-phpapp01
Risquepsychosociaux 111020071008-phpapp01
Obsrps Fpt

Galería
GaleríaGalería
Branchenreport "Health Care" Marketingzugang dieleute2011
Branchenreport "Health Care" Marketingzugang dieleute2011Branchenreport "Health Care" Marketingzugang dieleute2011
Branchenreport "Health Care" Marketingzugang dieleute2011
dieleutefürkommunikation AG

Breaktime Activities Sh
Breaktime Activities ShBreaktime Activities Sh
Breaktime Activities Sh
shopkins

D I A P O Afrique 2
D I A P O  Afrique 2D I A P O  Afrique 2
D I A P O Afrique 2
Stephanieds

Seminario UAI - Editorial maipue - centro blas pascal
Seminario UAI - Editorial maipue - centro blas pascalSeminario UAI - Editorial maipue - centro blas pascal
Seminario UAI - Editorial maipue - centro blas pascal
Editorial Maipue

Google drive utilisation pour les étudiants
Google drive utilisation pour les étudiantsGoogle drive utilisation pour les étudiants
Google drive utilisation pour les étudiants
Julien Dubois

3. caso avalancha mamalucha
3.  caso  avalancha mamalucha3.  caso  avalancha mamalucha
3. caso avalancha mamalucha
Presidencia de la República del Ecuador

Partager et valoriser l'information scientifique sur le web
Partager et valoriser l'information scientifique sur le webPartager et valoriser l'information scientifique sur le web
Partager et valoriser l'information scientifique sur le web
guest9b9263

Rapport kgwi medias sociaux juin 2012 CH
Rapport kgwi medias sociaux juin 2012 CHRapport kgwi medias sociaux juin 2012 CH
Rapport kgwi medias sociaux juin 2012 CH
Kelly Services


Destacado (20)

L'écureuil
L'écureuilL'écureuil
L'écureuil

Buenasuertte
BuenasuertteBuenasuertte
Buenasuertte

La Ville commence ici...
La Ville commence ici...La Ville commence ici...
La Ville commence ici...

Botnets
BotnetsBotnets
Botnets

Présentations 1 cours 2007-2008
Présentations 1 cours 2007-2008Présentations 1 cours 2007-2008
Présentations 1 cours 2007-2008

Risquepsychosociaux 111020071008-phpapp01
Risquepsychosociaux 111020071008-phpapp01Risquepsychosociaux 111020071008-phpapp01
Risquepsychosociaux 111020071008-phpapp01

Galería
GaleríaGalería
Galería

Branchenreport "Health Care" Marketingzugang dieleute2011
Branchenreport "Health Care" Marketingzugang dieleute2011Branchenreport "Health Care" Marketingzugang dieleute2011
Branchenreport "Health Care" Marketingzugang dieleute2011

Nature
NatureNature
Nature

Breaktime Activities Sh
Breaktime Activities ShBreaktime Activities Sh
Breaktime Activities Sh

D I A P O Afrique 2
D I A P O  Afrique 2D I A P O  Afrique 2
D I A P O Afrique 2

L'arnaque
L'arnaqueL'arnaque
L'arnaque

Seminario UAI - Editorial maipue - centro blas pascal
Seminario UAI - Editorial maipue - centro blas pascalSeminario UAI - Editorial maipue - centro blas pascal
Seminario UAI - Editorial maipue - centro blas pascal

Google drive utilisation pour les étudiants
Google drive utilisation pour les étudiantsGoogle drive utilisation pour les étudiants
Google drive utilisation pour les étudiants

new media
new medianew media
new media

Tvbandeirantes
TvbandeirantesTvbandeirantes
Tvbandeirantes

3. caso avalancha mamalucha
3.  caso  avalancha mamalucha3.  caso  avalancha mamalucha
3. caso avalancha mamalucha

Partager et valoriser l'information scientifique sur le web
Partager et valoriser l'information scientifique sur le webPartager et valoriser l'information scientifique sur le web
Partager et valoriser l'information scientifique sur le web

Rapport kgwi medias sociaux juin 2012 CH
Rapport kgwi medias sociaux juin 2012 CHRapport kgwi medias sociaux juin 2012 CH
Rapport kgwi medias sociaux juin 2012 CH

Slingbox
SlingboxSlingbox
Slingbox


Similar a Estructuras

Estructuras 1-eso-
Estructuras 1-eso- Estructuras 1-eso-
Estructuras 1-eso-
Jose Moreno

Estructura wendy piña
Estructura wendy piñaEstructura wendy piña
estructuras metalicas
estructuras metalicasestructuras metalicas
estructuras metalicas
marca994

Estructuras metalicas
Estructuras metalicasEstructuras metalicas
Estructuras metalicas
marca994

Estructuras
EstructurasEstructuras
Unidad 4 estructuras alumnos
Unidad 4 estructuras alumnosUnidad 4 estructuras alumnos
Unidad 4 estructuras alumnos
tecnologiaalcorisa

Estructuras 1-eso
Estructuras 1-esoEstructuras 1-eso
Estructuras 1-eso
Agnès Oliver

Estructuras 2ºESO
Estructuras 2ºESOEstructuras 2ºESO
Estructuras 2ºESO
IES Sebastián Fernández

Estructuras 1-eso-
Estructuras 1-eso-Estructuras 1-eso-
Estructuras 1-eso-
Luis Medina

Estructuras1ESO
Estructuras1ESOEstructuras1ESO
Estructuras1ESO
coroneldax

Estructuras1
Estructuras1Estructuras1
Estructuras1
Luis Medina

Estructuras y puentes
Estructuras y puentesEstructuras y puentes
Estructuras y puentes
angiicitha

Ud2 estructuras
Ud2 estructurasUd2 estructuras
Ud2 estructuras
Yolanda Fernandez Alfaya

Las Estructuras
Las EstructurasLas Estructuras
1estructuraspresentacin-221025103821-dadf9ff1.pptx
1estructuraspresentacin-221025103821-dadf9ff1.pptx1estructuraspresentacin-221025103821-dadf9ff1.pptx
1estructuraspresentacin-221025103821-dadf9ff1.pptx
VicenteGonzalez40124

Estructuras
EstructurasEstructuras
Estructuras
julioserranoserrano

TEMA1 STRUCTURES Y MECHANISMS.docx
TEMA1 STRUCTURES Y MECHANISMS.docxTEMA1 STRUCTURES Y MECHANISMS.docx
TEMA1 STRUCTURES Y MECHANISMS.docx
jaimeac02

Estructuras
EstructurasEstructuras
Estructuras
KarenCacais10

Zaida 2ºB
Zaida  2ºB Zaida  2ºB
Zaida 2ºB
CEOPUERTO

estructuras-revisic3b3n-2012.pdf
estructuras-revisic3b3n-2012.pdfestructuras-revisic3b3n-2012.pdf
estructuras-revisic3b3n-2012.pdf
ssuser2ca5c9


Similar a Estructuras (20)

Estructuras 1-eso-
Estructuras 1-eso- Estructuras 1-eso-
Estructuras 1-eso-

Estructura wendy piña
Estructura wendy piñaEstructura wendy piña
Estructura wendy piña

estructuras metalicas
estructuras metalicasestructuras metalicas
estructuras metalicas

Estructuras metalicas
Estructuras metalicasEstructuras metalicas
Estructuras metalicas

Estructuras
EstructurasEstructuras
Estructuras

Unidad 4 estructuras alumnos
Unidad 4 estructuras alumnosUnidad 4 estructuras alumnos
Unidad 4 estructuras alumnos

Estructuras 1-eso
Estructuras 1-esoEstructuras 1-eso
Estructuras 1-eso

Estructuras 2ºESO
Estructuras 2ºESOEstructuras 2ºESO
Estructuras 2ºESO

Estructuras 1-eso-
Estructuras 1-eso-Estructuras 1-eso-
Estructuras 1-eso-

Estructuras1ESO
Estructuras1ESOEstructuras1ESO
Estructuras1ESO

Estructuras1
Estructuras1Estructuras1
Estructuras1

Estructuras y puentes
Estructuras y puentesEstructuras y puentes
Estructuras y puentes

Ud2 estructuras
Ud2 estructurasUd2 estructuras
Ud2 estructuras

Las Estructuras
Las EstructurasLas Estructuras
Las Estructuras

1estructuraspresentacin-221025103821-dadf9ff1.pptx
1estructuraspresentacin-221025103821-dadf9ff1.pptx1estructuraspresentacin-221025103821-dadf9ff1.pptx
1estructuraspresentacin-221025103821-dadf9ff1.pptx

Estructuras
EstructurasEstructuras
Estructuras

TEMA1 STRUCTURES Y MECHANISMS.docx
TEMA1 STRUCTURES Y MECHANISMS.docxTEMA1 STRUCTURES Y MECHANISMS.docx
TEMA1 STRUCTURES Y MECHANISMS.docx

Estructuras
EstructurasEstructuras
Estructuras

Zaida 2ºB
Zaida  2ºB Zaida  2ºB
Zaida 2ºB

estructuras-revisic3b3n-2012.pdf
estructuras-revisic3b3n-2012.pdfestructuras-revisic3b3n-2012.pdf
estructuras-revisic3b3n-2012.pdf


Último

FEEDBACK DE LA ESTRUCTURA CURRICULAR- 2024. Completo - Jose Luis Jimenez Rodr...
FEEDBACK DE LA ESTRUCTURA CURRICULAR- 2024. Completo - Jose Luis Jimenez Rodr...FEEDBACK DE LA ESTRUCTURA CURRICULAR- 2024. Completo - Jose Luis Jimenez Rodr...
FEEDBACK DE LA ESTRUCTURA CURRICULAR- 2024. Completo - Jose Luis Jimenez Rodr...
Jose Luis Jimenez Rodriguez

Escuelas Creativas Ken Robinson Ccesa007.pdf
Escuelas Creativas Ken Robinson   Ccesa007.pdfEscuelas Creativas Ken Robinson   Ccesa007.pdf
Escuelas Creativas Ken Robinson Ccesa007.pdf
Demetrio Ccesa Rayme

EXPERIENCIA DE APRENDIZAJE N° 09 01 AL 19 DE JULIO.docx
EXPERIENCIA DE APRENDIZAJE N° 09 01 AL 19 DE JULIO.docxEXPERIENCIA DE APRENDIZAJE N° 09 01 AL 19 DE JULIO.docx
EXPERIENCIA DE APRENDIZAJE N° 09 01 AL 19 DE JULIO.docx
d33673240a

Evaluacion Formativa en el Aula ECH1 Ccesa007.pdf
Evaluacion Formativa en el Aula   ECH1  Ccesa007.pdfEvaluacion Formativa en el Aula   ECH1  Ccesa007.pdf
Evaluacion Formativa en el Aula ECH1 Ccesa007.pdf
Demetrio Ccesa Rayme

Fichero Léxico / Pandemia Lingüística / USCO
Fichero Léxico / Pandemia Lingüística / USCOFichero Léxico / Pandemia Lingüística / USCO
Fichero Léxico / Pandemia Lingüística / USCO
mariahernandez632951

Introducción a las herramientas de Google Apps (3 de julio de 2024)
Introducción a las herramientas de Google Apps (3 de julio de 2024)Introducción a las herramientas de Google Apps (3 de julio de 2024)
Introducción a las herramientas de Google Apps (3 de julio de 2024)
Cátedra Banco Santander

POSITIVISMO LÓGICO, CONCEPCIÓN HEREDADA Y RACIONALISMO CRITICO (NEOPOSITIVISM...
POSITIVISMO LÓGICO, CONCEPCIÓN HEREDADA Y RACIONALISMO CRITICO(NEOPOSITIVISM...POSITIVISMO LÓGICO, CONCEPCIÓN HEREDADA Y RACIONALISMO CRITICO(NEOPOSITIVISM...
POSITIVISMO LÓGICO, CONCEPCIÓN HEREDADA Y RACIONALISMO CRITICO (NEOPOSITIVISM...
Yulietcharcaapaza

Aplicaciones móviles de grabación (2 de julio de 2024)
Aplicaciones móviles de grabación (2 de julio de 2024)Aplicaciones móviles de grabación (2 de julio de 2024)
Aplicaciones móviles de grabación (2 de julio de 2024)
Cátedra Banco Santander

Manual_Textos académicos para estudiantes universitarios
Manual_Textos académicos para estudiantes universitariosManual_Textos académicos para estudiantes universitarios
Manual_Textos académicos para estudiantes universitarios
YELIMARIAMALTAMIRANO

Crear infografías: Iniciación a Canva (1 de julio de 2024)
Crear infografías: Iniciación a Canva (1 de julio de 2024)Crear infografías: Iniciación a Canva (1 de julio de 2024)
Crear infografías: Iniciación a Canva (1 de julio de 2024)
Cátedra Banco Santander

Tu, Tu Hijo y la Escuela Ken Robinson Ccesa007.pdf
Tu,  Tu Hijo y la  Escuela  Ken Robinson  Ccesa007.pdfTu,  Tu Hijo y la  Escuela  Ken Robinson  Ccesa007.pdf
Tu, Tu Hijo y la Escuela Ken Robinson Ccesa007.pdf
Demetrio Ccesa Rayme

Como hacer que te pasen cosas buenas MRE3 Ccesa007.pdf
Como hacer que te pasen cosas buenas  MRE3  Ccesa007.pdfComo hacer que te pasen cosas buenas  MRE3  Ccesa007.pdf
Como hacer que te pasen cosas buenas MRE3 Ccesa007.pdf
Demetrio Ccesa Rayme

Curación de contenidos (1 de julio de 2024)
Curación de contenidos (1 de julio de 2024)Curación de contenidos (1 de julio de 2024)
Curación de contenidos (1 de julio de 2024)
Cátedra Banco Santander

Productos-CTE-Junio-contestado para la ocatava sesion
Productos-CTE-Junio-contestado para la ocatava sesionProductos-CTE-Junio-contestado para la ocatava sesion
Productos-CTE-Junio-contestado para la ocatava sesion
JosueSalas32

Discurso de Ceremonia de Graduación da la Generación 2021-2024.docx
Discurso de Ceremonia de Graduación da la Generación 2021-2024.docxDiscurso de Ceremonia de Graduación da la Generación 2021-2024.docx
Discurso de Ceremonia de Graduación da la Generación 2021-2024.docx
Centro de Bachillerato Tecnológico industrial y de servicios No. 209

Sesión de clase: El comienzo del evangelio
Sesión de clase: El comienzo del evangelioSesión de clase: El comienzo del evangelio
Sesión de clase: El comienzo del evangelio
https://gramadal.wordpress.com/

2. LA ENERGIA Y TIPOSGRADO SEXTO.SANTA TERESApptx
2. LA ENERGIA Y TIPOSGRADO SEXTO.SANTA TERESApptx2. LA ENERGIA Y TIPOSGRADO SEXTO.SANTA TERESApptx
2. LA ENERGIA Y TIPOSGRADO SEXTO.SANTA TERESApptx
nelsontobontrujillo

Taller Intensivo de Formación Continua 2024
Taller Intensivo de Formación Continua 2024Taller Intensivo de Formación Continua 2024
Taller Intensivo de Formación Continua 2024
maria larios

DIBUJANDO CON MATEMÁTICA LA GIMNASIA OLÍMPICA. Por JAVIER SOLIS NOYOLA
DIBUJANDO CON MATEMÁTICA LA GIMNASIA OLÍMPICA. Por JAVIER SOLIS NOYOLADIBUJANDO CON MATEMÁTICA LA GIMNASIA OLÍMPICA. Por JAVIER SOLIS NOYOLA
DIBUJANDO CON MATEMÁTICA LA GIMNASIA OLÍMPICA. Por JAVIER SOLIS NOYOLA
JAVIER SOLIS NOYOLA

La Gatera de la Villa nº 52. Historia y patrimonio de Madrid.
La Gatera de la Villa nº 52. Historia y patrimonio de Madrid.La Gatera de la Villa nº 52. Historia y patrimonio de Madrid.
La Gatera de la Villa nº 52. Historia y patrimonio de Madrid.
La Gatera de la Villa


Último (20)

FEEDBACK DE LA ESTRUCTURA CURRICULAR- 2024. Completo - Jose Luis Jimenez Rodr...
FEEDBACK DE LA ESTRUCTURA CURRICULAR- 2024. Completo - Jose Luis Jimenez Rodr...FEEDBACK DE LA ESTRUCTURA CURRICULAR- 2024. Completo - Jose Luis Jimenez Rodr...
FEEDBACK DE LA ESTRUCTURA CURRICULAR- 2024. Completo - Jose Luis Jimenez Rodr...

Escuelas Creativas Ken Robinson Ccesa007.pdf
Escuelas Creativas Ken Robinson   Ccesa007.pdfEscuelas Creativas Ken Robinson   Ccesa007.pdf
Escuelas Creativas Ken Robinson Ccesa007.pdf

EXPERIENCIA DE APRENDIZAJE N° 09 01 AL 19 DE JULIO.docx
EXPERIENCIA DE APRENDIZAJE N° 09 01 AL 19 DE JULIO.docxEXPERIENCIA DE APRENDIZAJE N° 09 01 AL 19 DE JULIO.docx
EXPERIENCIA DE APRENDIZAJE N° 09 01 AL 19 DE JULIO.docx

Evaluacion Formativa en el Aula ECH1 Ccesa007.pdf
Evaluacion Formativa en el Aula   ECH1  Ccesa007.pdfEvaluacion Formativa en el Aula   ECH1  Ccesa007.pdf
Evaluacion Formativa en el Aula ECH1 Ccesa007.pdf

Fichero Léxico / Pandemia Lingüística / USCO
Fichero Léxico / Pandemia Lingüística / USCOFichero Léxico / Pandemia Lingüística / USCO
Fichero Léxico / Pandemia Lingüística / USCO

Introducción a las herramientas de Google Apps (3 de julio de 2024)
Introducción a las herramientas de Google Apps (3 de julio de 2024)Introducción a las herramientas de Google Apps (3 de julio de 2024)
Introducción a las herramientas de Google Apps (3 de julio de 2024)

POSITIVISMO LÓGICO, CONCEPCIÓN HEREDADA Y RACIONALISMO CRITICO (NEOPOSITIVISM...
POSITIVISMO LÓGICO, CONCEPCIÓN HEREDADA Y RACIONALISMO CRITICO(NEOPOSITIVISM...POSITIVISMO LÓGICO, CONCEPCIÓN HEREDADA Y RACIONALISMO CRITICO(NEOPOSITIVISM...
POSITIVISMO LÓGICO, CONCEPCIÓN HEREDADA Y RACIONALISMO CRITICO (NEOPOSITIVISM...

Aplicaciones móviles de grabación (2 de julio de 2024)
Aplicaciones móviles de grabación (2 de julio de 2024)Aplicaciones móviles de grabación (2 de julio de 2024)
Aplicaciones móviles de grabación (2 de julio de 2024)

Manual_Textos académicos para estudiantes universitarios
Manual_Textos académicos para estudiantes universitariosManual_Textos académicos para estudiantes universitarios
Manual_Textos académicos para estudiantes universitarios

Crear infografías: Iniciación a Canva (1 de julio de 2024)
Crear infografías: Iniciación a Canva (1 de julio de 2024)Crear infografías: Iniciación a Canva (1 de julio de 2024)
Crear infografías: Iniciación a Canva (1 de julio de 2024)

Tu, Tu Hijo y la Escuela Ken Robinson Ccesa007.pdf
Tu,  Tu Hijo y la  Escuela  Ken Robinson  Ccesa007.pdfTu,  Tu Hijo y la  Escuela  Ken Robinson  Ccesa007.pdf
Tu, Tu Hijo y la Escuela Ken Robinson Ccesa007.pdf

Como hacer que te pasen cosas buenas MRE3 Ccesa007.pdf
Como hacer que te pasen cosas buenas  MRE3  Ccesa007.pdfComo hacer que te pasen cosas buenas  MRE3  Ccesa007.pdf
Como hacer que te pasen cosas buenas MRE3 Ccesa007.pdf

Curación de contenidos (1 de julio de 2024)
Curación de contenidos (1 de julio de 2024)Curación de contenidos (1 de julio de 2024)
Curación de contenidos (1 de julio de 2024)

Productos-CTE-Junio-contestado para la ocatava sesion
Productos-CTE-Junio-contestado para la ocatava sesionProductos-CTE-Junio-contestado para la ocatava sesion
Productos-CTE-Junio-contestado para la ocatava sesion

Discurso de Ceremonia de Graduación da la Generación 2021-2024.docx
Discurso de Ceremonia de Graduación da la Generación 2021-2024.docxDiscurso de Ceremonia de Graduación da la Generación 2021-2024.docx
Discurso de Ceremonia de Graduación da la Generación 2021-2024.docx

Sesión de clase: El comienzo del evangelio
Sesión de clase: El comienzo del evangelioSesión de clase: El comienzo del evangelio
Sesión de clase: El comienzo del evangelio

2. LA ENERGIA Y TIPOSGRADO SEXTO.SANTA TERESApptx
2. LA ENERGIA Y TIPOSGRADO SEXTO.SANTA TERESApptx2. LA ENERGIA Y TIPOSGRADO SEXTO.SANTA TERESApptx
2. LA ENERGIA Y TIPOSGRADO SEXTO.SANTA TERESApptx

Taller Intensivo de Formación Continua 2024
Taller Intensivo de Formación Continua 2024Taller Intensivo de Formación Continua 2024
Taller Intensivo de Formación Continua 2024

DIBUJANDO CON MATEMÁTICA LA GIMNASIA OLÍMPICA. Por JAVIER SOLIS NOYOLA
DIBUJANDO CON MATEMÁTICA LA GIMNASIA OLÍMPICA. Por JAVIER SOLIS NOYOLADIBUJANDO CON MATEMÁTICA LA GIMNASIA OLÍMPICA. Por JAVIER SOLIS NOYOLA
DIBUJANDO CON MATEMÁTICA LA GIMNASIA OLÍMPICA. Por JAVIER SOLIS NOYOLA

La Gatera de la Villa nº 52. Historia y patrimonio de Madrid.
La Gatera de la Villa nº 52. Historia y patrimonio de Madrid.La Gatera de la Villa nº 52. Historia y patrimonio de Madrid.
La Gatera de la Villa nº 52. Historia y patrimonio de Madrid.


Estructuras

  • 2. FUERZAS Y ESTRUCTURAS Una estructura es el armazón y distribución de las partes que forman un todo. Todos los cuerpos tienen estructura capaz de hacer frente a las fuerzas presentes en la naturaleza y así evitar su deformación. FUERZA. Una fuerza es aquello capaz de deformar un cuerpo o de alterar su estado de movimiento. Toda fuerza viene definida por su intensidad, dirección y punto de aplicación. ESTRUCTURAS NATURALES Y ARTIFICIALES Todo cuerpo con el fin de mantener su forma y no romperse ha de tener estructura, Por lo tanto una estructura es el conjunto de elementos que tienen la función de soportar los efectos de las fuerzas que actúan sobre el cuerpo impidiendo su deformación o rotura.
  • 3. FUERZAS Y ESTRUCTURAS (II) La naturaleza nos da abundantes ejemplos de estructuras como los nidos de los pájaros, las conchas de los crustáceos etc. Otras son artificiales y están presentes en todos los objetos tecnológicos, un portalápices, un puente etc.
  • 4. CARGAS Y ESFUERZOS Sobre las estructuras inciden las fuerzas que tienden a deformarles y a romperlas. Las fuerzas que actúan sobre las estructuras de llaman CARGAS. Hay dos tipos : CARGAS FIJAS O PERMANENTES- que siempre la afectan de la misma manera, como por ejemplo el propio peso. CARGAS VARIABLES- se presentan en ocasiones y no siempre con el mismo valor, por ejemplo el peso de la nieve sobre un tejado, el peso del hielo sobre un cable eléctrico etc. La manera en que las cargas afectan a la estructura depende de: A- de la FUERZA en si misma, es decir del punto de aplicación, dirección e intensidad de la misma. B- de la forma de la estructura. Las cargas actúan sobre las estructuras que están formadas de materiales y provocan en ellas unas tensiones internas, son LOS ESFUERZOS que se diferencian según la manera en que se aplican. ESFUERZO es la tensión interna que sufre un cuerpo Al estar sometido a la acción de las fuerzas. ESFUERZOS : tracción, compresión, flexión Torsión, cizalladura o cortante
  • 5. CONDICIONES DE LAS ESTRUCTURAS Tres son las condiciones que debe cumplir toda estructura: A- estabilidad, se consigue colocando su centro de gravedad lo más centrado y próximo al suelo. B- resistencia, sus materiales deben soportar las tensiones sin romperse, intervienen tanto los materiales como la forma de la propia estructura. C- rigidez, para que la estructura no se deforme y cumpla con su función. Cualquier estructura puede cumplir esas condiciones si, se le añade masa, empotrándolo en el suelo etc. Aumentando su resistencia, eligiendo el material adecuado, para ello importa conocer la Tensión de rotura T=Fmax/S. Con una mayor rigidez por medio de las triangulaciones, ya que una estructura de barras de cuatro o más lados se deforma al aplicarle una fuerza, y como el triángulo es el único polígono indeformable se emplea en la construcción de estructuras. Son los llamados arriostramientos y en cruz de san Andrés
  • 6. CONDICIONES DE LAS ESTRUCTURAS Y TIPOS DE ESTRUCTURAS ARTIFICIALES ACTIVIDADES: 7, 8, 9, TIPOS DE ESTRUCTURAS ARTIFICIALES MASIVAS Y ADINTELADAS- las primeras estructuras se obtienen excavando en la roca ( hipogeos) o por acumulación de materiales sin apenas huecos ( pirámides de Egipto y en Sudamérica), o también se utilizaban dinteles como en los templos griegos que permitían pasos libres. ESTRUCTURAS ABOVEDADAS- el descubrimiento del arco y la bóveda implicó abrir espacios mayores en las fachadas así como aumentar los huecos en la estructura, con este tipo de estructuras se construyeron, basílicas, panteones, catedrales etc.
  • 7. TIPOS DE ESTRUCTURAS ARTIFICIALES (II) ESTRUCTURA ENTRAMADA- son las que se emplean en los edificios de bloques de los pisos, se constituyen por barras de hormigón o acero unidas de modo rígido para formar un emparrillado. Las partes que forman esta estructura son: A- FORJADO - formado por barras y relleno, las barras son las Viguetas y entre ellas se ponen bovedillas cerámicas y el relleno De hormigón y una malla de barras de acero. B- VIGAS - que reciben el peso del forjado y están sometidas al Esfuerzo de flexión. Las vigas se apoyan sobre los pilares Verticales que llevan este peso a los cimientos y por lo tanto Sometidos a compresión. Si el pilar es circular es una columna Cuando está pegado a la pared pilastra . El peso total no descansa directamente sobre el suelo porque se Hundiría, descansa sobre los cimientos , que pueden ser zapatas Losas y pilotes . Las zapatas son cubos de hormigón que aumentan La superficie del pilar, las losas al aumentar su tamaño son idóneas Para suelos blandos y los pilotes se clavan en el suelo hasta encontrar La roca donde apoyarse.
  • 8. TIPOS DE ESTRUCTURAS ARTIFICIALES (III) ESTRUCTURAS TRIANGULADAS- son estructuras de barras metálicas o de madera que se utilizan en cubiertas de grandes luces ( cerchas y vigas trianguladas) y también se utilizan en estructuras verticales ( torres de antenas y de líneas eléctricas ), todas ellas presentan una gran resistencia mecánica. ESTRUCTURAS COLGANTES- basadas en el uso de cables de los que cuelga la estructura Esos cables se llaman tirantes y cuando se pueden regular por medio de un tornillo se llaman tensores , los cables trabajan al esfuerzo de tensión, se usan en puentes, antenas y todo tipo de estructuras colgantes.
  • 9. TIPOS DE ESTRUCTURAS ARTIFICIALES (IV) ESTRUCTURAS NEUMÁTICAS- son desmontables y ligeras, son construcciones que se pueden transportar e instalar rápida -mente, el aire del interior de esas estructuras se comprime Y tensa la superficie plástica, la estructura puede ser toda Ella neumática o sólo algunos arcos que sostienen el resto. ESTRUCTURAS LAMINARES- se componen de láminas finas De metal, plástico etc., presentan una gran resistencia por la curvatura de la estructura. Se emplean como carcasas en todo Tipo de objetos ( autos, cubiertas etc.), por ejemplo en un vaso De plástico el borde doblado para el interior impide que se doble Al beber y el resto de las estrías le confieren rigidez
  • 10. TIPOS DE ESTRUCTURAS ARTIFICIALES (V) ESTRUCTURAS GEODÉSICAS- Son estructuras trianguladas tridimensionales Combinando las estructuras de barras con las De las bóvedas, así pueden cubrir grandes luces De forma curva, se forman con barras lineales y Nudos que las unen, la figura geométrica que Forman es el tetraedro por lo tanto indeformable. Actividad 14
