Grupo 5: Escurrimiento.

El documento habla sobre el escurrimiento del agua. Define el escurrimiento como el agua de precipitación que circula sobre o bajo la superficie terrestre y llega a una corriente de agua. Explica los diferentes tipos de escurrimiento y los factores que afectan al escurrimiento como factores climáticos, fisiográficos, físicos y de la red de drenaje. También describe cómo medir el escurrimiento a través del coeficiente de escurrimiento, nivel del agua, velocidad, gasto o caud

Tecnología◦Empresariales◦
Universidad de Oriente Núcleo Bolívar Escuela de Ciencias De la Tierra Cátedra: Hidrología Básica Profesor: Ing. José Herrera Bachilleres: Loroño Desiree Pinzón Luis José Conde Crisdangel Onton José Luis Uña Juan Carlos Ciudad Bolívar, Febrero de 2007 ESCURRIMIENTO
ESCURRIMIENTO Se define como el agua proveniente de la precipitación que circula sobre o bajo la superficie terrestre y que llega a una corriente para finalmente ser drenada hasta la salida de la cuenca.

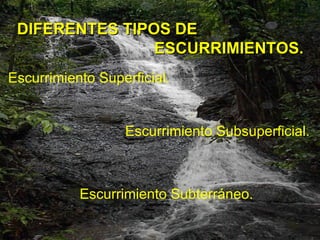

DIFERENTES TIPOS DE ESCURRIMIENTOS. Escurrimiento Superficial. Escurrimiento Subsuperficial. Escurrimiento Subterráneo.

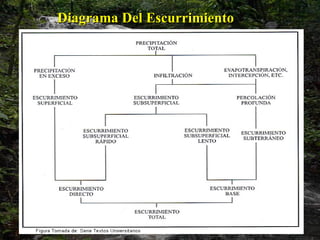

Diagrama Del Escurrimiento

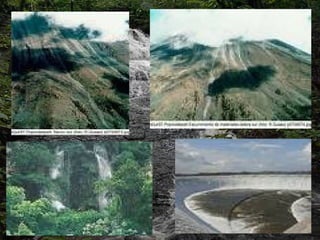

DIVISIÓN DE LAS AGUAS DE ESCORRENTÍA Aguas de Arrollada Aguas encauzadas Chimeneas de hadas , chimeneas de erosión , o señoritas con sombrero ( dames coiffées ).

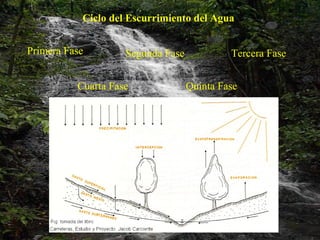

Ciclo del Escurrimiento del Agua Primera Fase Segunda Fase Tercera Fase Cuarta Fase Quinta Fase

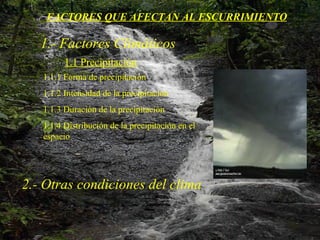

FACTORES QUE AFECTAN AL ESCURRIMIENTO 1.- Factores Climáticos 1.1 Precipitación 1.1.1 Forma de precipitación 1.1.2 Intensidad de la precipitación 1.1.3 Duración de la precipitación 1.1.4 Distribución de la precipitación en el espacio 2.- Otras condiciones del clima
FACTORES QUE AFECTAN AL ESCURRIMIENTO 2.- Factores Fisiográficos 2.1 Factores Morfométricos 2.1.1 Superficie 2.1.2 Forma F f = a m / e a   donde: F f : Factor de forma a m : anchura media de la cuenca. e m : eje axial
FACTORES QUE AFECTAN AL ESCURRIMIENTO 2.1.3 Pendiente Donde: P: pendiente media de la cuenca D: intervalo entre las curvas de nivel L: longitud total de las curvas de nivel A: área de la cuenca. P = DL A 2.1.4 Altitud donde: A: altitud media de la cuenca s : superficie entre dos curvas de nivel e : altitud media de la franja de terreno comprendida entre dos curvas de nivel S: superficie total de la cuenca.

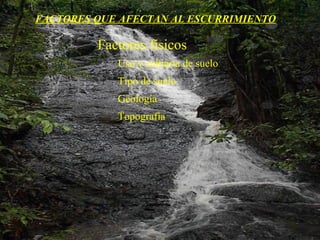

Factores físicos FACTORES QUE AFECTAN AL ESCURRIMIENTO Uso y cubierta de suelo Tipo de suelo Geología Topografía

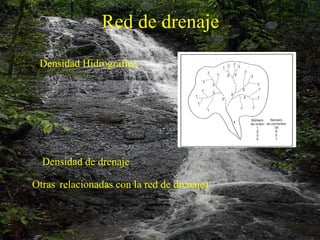

Red de drenaje Densidad Hidrográfica Densidad de drenaje Otras relacionadas con la red de drenaje)
Medida del escurrimiento Coeficiente de escurrimiento Nivel del agua Velocidad Gasto o caudal Avenida Aportación Altura media del escurrimiento

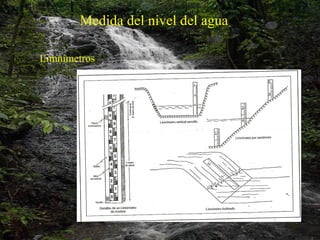

Medida del nivel del agua Limnímetros

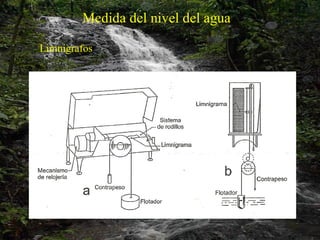

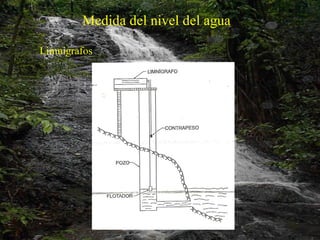

Medida del nivel del agua Limnigrafos
Medida del nivel del agua Limnigrafos

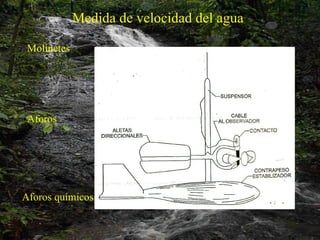

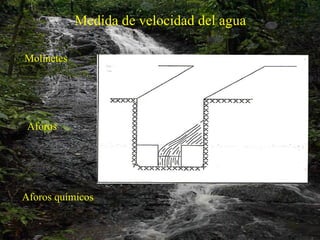

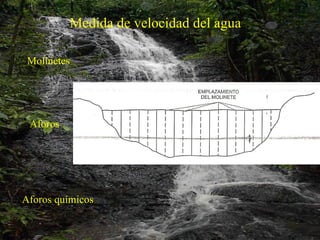

Medida de velocidad del agua Molinetes Aforos Aforos químicos
Medida de velocidad del agua Molinetes Aforos Aforos químicos
Medida de velocidad del agua Molinetes Aforos Aforos químicos

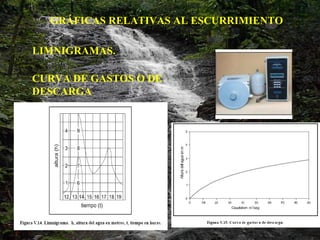

GRÁFICAS RELATIVAS AL ESCURRIMIENTO LIMNIGRAMAS. CURVA DE GASTOS O DE DESCARGA

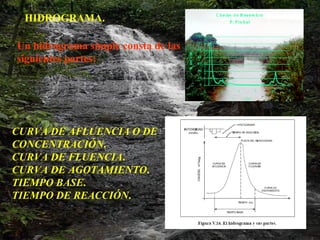

HIDROGRAMA. Un hidrograma simple consta de las siguientes partes: CURVA DE AFLUENCIA O DE CONCENTRACIÓN . CURVA DE FLUENCIA . CURVA DE AGOTAMIENTO . TIEMPO BASE . TIEMPO DE REACCIÓN .

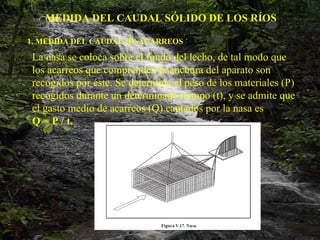

MEDIDA DEL CAUDAL SÓLIDO DE LOS RÍOS 1. MEDIDA DEL CAUDAL DE ACARREOS La nasa se coloca sobre el fondo del lecho, de tal modo que los acarreos que comprenden la anchura del aparato son recogidos por éste. Se determina el peso de los materiales (P) recogidos durante un determinado tiempo (t), y se admite que el gasto medio de acarreos (Q) captados por la nasa es Q = P / t.

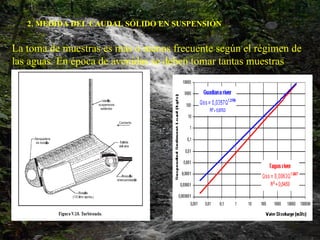

2. MEDIDA DEL CAUDAL SÓLIDO EN SUSPENSIÓN La toma de muestras es más o menos frecuente según el régimen de las aguas. En época de avenidas se deben tomar tantas muestras como sea posible.
¡Gracias!
