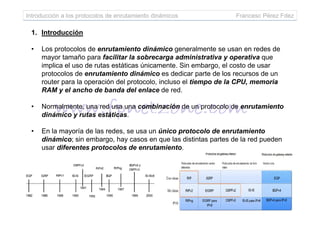

1. Introducción a los protocolos de enrutamiento dinámicos Francesc Pérez Fdez
1. Introducción
• Los protocolos de enrutamiento dinámico generalmente se usan en redes de
mayor tamaño para facilitar la sobrecarga administrativa y operativa que
implica el uso de rutas estáticas únicamente. Sin embargo, el costo de usar
protocolos de enrutamiento dinámico es dedicar parte de los recursos de un
router para la operación del protocolo, incluso el tiempo de la CPU, memoria
RAM y el ancho de banda del enlace de red.
• Normalmente, una red usa una combinación de un protocolo de enrutamiento
dinámico y rutas estáticas.dinámico y rutas estáticas.
• En la mayoría de las redes, se usa un único protocolo de enrutamiento
dinámico; sin embargo, hay casos en que las distintas partes de la red pueden
usar diferentes protocolos de enrutamiento.

2. Introducción a los protocolos de enrutamiento dinámicos Francesc Pérez Fdez
1. Introducción
• Los protocolos de enrutamiento dinámico permiten a los routers compartir
información en forma dinámica sobre redes remotas y agregar esta información
automáticamente en sus propias tablas de enrutamiento.
• Un protocolo de enrutamiento dinámico en ejecución en un router obtiene
información, mediante actualizaciones periódicas o temporales provenientes
del resto de routers de la red, acerca de cómo llegar a las redes que no tiene
directamente conectadas. Para cada red remota calcula una métrica o coste
que indica el esfuerzo que le cuesta al paquete llegar a dicha red. En el caso deque indica el esfuerzo que le cuesta al paquete llegar a dicha red. En el caso de
que hayan varias rutas hacia una red remota con la misma métrica el router
realizará balanceo de carga entre sus enlaces, todas las rutas serán insertadas
en la tabla de enrutamiento. En el caso de que hayan varias rutas hacia una red
remota con métricas diferentes el router insertará en la tabla de enrutamiento
aquella con menor métrica, el resto de rutas no son insertadas en la tabla de
enrutamiento y se utilizarán como rutas de respaldo en caso de que haya
algún problema en el enlace que soporta la ruta principal.
• Una vez el router ha actualizado su tabla de enrutamiento con la información de
otros routers, envían actualización por todas sus interfaces publicando su tabla
de enrutamiento.

3. 1. Introducción
Introducción a los protocolos de enrutamiento dinámicos Francesc Pérez Fdez
• ¿Cuáles son los componentes de un protocolo de enrutamiento?
Estructuras de datos: algunos protocolos de enrutamiento usan tablas y/o
bases de datos para sus operaciones. Esta información se guarda en la
RAM.
Algoritmo: los protocolos de enrutamiento usan algoritmos para facilitar
información de enrutamiento y para determinar el mejor camino.
Mensajes: los protocolos de enrutamiento usan varios tipos de mensajes
para descubrir routers vecinos, intercambiar información de enrutamiento y
otras tareas para aprender y conservar información precisa sobre la red.

4. 1. Introducción
• Todos los protocolos de enrutamiento tienen el mismo propósito:
obtener información sobre redes remotas
adaptarse rápidamente cuando ocurre un cambio en la topología
• En general, las operaciones de un protocolo de enrutamiento dinámico pueden
describirse de la siguiente manera:
el router envía y recibe mensajes de enrutamiento en sus interfaces
el router comparte mensajes de enrutamiento e información de
enrutamiento con otros routers que están usando el mismo protocolo de
Introducción a los protocolos de enrutamiento dinámicos Francesc Pérez Fdez
enrutamiento con otros routers que están usando el mismo protocolo de
enrutamiento
los routers intercambian información de enrutamiento para obtener
información sobre redes remotas
cuando un router detecta un cambio de topología, el protocolo de
enrutamiento puede anunciar este cambio a otros routers

5. 1. Introducción
• Enrutamiento estático versus enrutamiento dinámico
Introducción a los protocolos de enrutamiento dinámicos Francesc Pérez Fdez

6. 1. Introducción
• Clasificación de los protocolos de enrutamiento dinámico
Introducción a los protocolos de enrutamiento dinámicos Francesc Pérez Fdez
Protocolo de
enrutamiento
que se utiliza en
Internet entre
AS

7. 2. Diferencia entre protocolos de enrutamiento dinámicos IGP y EGP
• Un sistema autónomo (AS), conocido también como dominio de
enrutamiento, es un conjunto de routers que se encuentran bajo una
administración común. Debido a que Internet se basa en el concepto de sistema
autónomo, se requieren dos tipos de protocolos de enrutamiento:
Protocolos de gateway interior (IGP): se usan para el enrutamiento de
sistemas intrautónomos (el enrutamiento dentro de un sistema autónomo).
Protocolos de gateway exterior (EGP): se usan para el enrutamiento de
sistemas interautónomos (el enrutamiento entre sistemas autónomos).
Introducción a los protocolos de enrutamiento dinámicos Francesc Pérez Fdez

8. 3. Protocolos IGP: vector-distancia y de estado de enlace
• "Vector distancia" significa que las rutas se publican como vectores de
distancia y dirección. La distancia se define en términos de una métrica
como el conteo de saltos y la dirección es simplemente el router del siguiente
salto o la interfaz de salida. Los protocolos vector distancia generalmente
usan el algoritmo Bellman-Ford para la determinación del mejor camino.
• El algoritmo no permite que un router obtenga información sobre la topología
exacta de una internetwork. El router solamente conoce a que router vecino
ha de conmutar el paquete para que llegue a su destino pero no el recorrido que
Introducción a los protocolos de enrutamiento dinámicos Francesc Pérez Fdez
ha de conmutar el paquete para que llegue a su destino pero no el recorrido que
éste seguirá por la internetwork.
• Algunos protocolos vector distancia envían en forma periódica tablas de
enrutamiento completas a todos los vecinos conectados. En las redes
extensas, estas actualizaciones de enrutamiento pueden llegar a ser enormes y
provocar un tráfico importante en los enlaces.

9. 3. Protocolos IGP: vector-distancia y de estado de enlace
• Los protocolos vector distancia funcionan mejor en situaciones donde:
la red es simple y plana y no requiere de un diseño jerárquico especial
los administradores no tienen suficientes conocimientos como para
configurar protocolos de link-state y resolver problemas en ellos
se están implementando tipos de redes específicos, como las redes hub-
and-spoke
los peores tiempos de convergencia en una red no son motivo de
preocupación
Introducción a los protocolos de enrutamiento dinámicos Francesc Pérez Fdez
• Un router configurado con un protocolo de enrutamiento de link-state puede
crear una "vista completa" o topología de la red al reunir información
proveniente de todos los demás routers. Un router de link-state usa la
información de link-state para crear un mapa de la topología y seleccionar el
mejor camino hacia todas las redes de destino en la topología.
• Los protocolos de enrutamiento de link-state no usan actualizaciones
periódicas. Luego de que la red ha convergido, la actualización del link-state
sólo se envía cuando se produce un cambio en la topología.

10. 3. Protocolos IGP: vector-distancia y de estado de enlace
Introducción a los protocolos de enrutamiento dinámicos Francesc Pérez Fdez
• Los protocolos de link-state funcionan mejor en situaciones donde:
El diseño de red es jerárquico, y por lo general ocurre en redes
extensas.
Los administradores conocen a fondo el protocolo de enrutamiento de
link-state implementado.
Es crucial la rápida convergencia de la red.

11. 4. Protocolos IGP: con clase y sin clase
• Los protocolos de enrutamiento con clase no envían información de la
máscara de subred en las actualizaciones de enrutamiento. Los protocolos
de enrutamiento con clase no se pueden usar cuando una red se divide en
subredes utilizando más de una máscara de subred; en otras palabras, los
protocolos de enrutamiento con clase no admiten máscaras de subred de
longitud variable (VLSM).
• Existen otras limitaciones de los protocolos de enrutamiento con clase,
entre ellas la imposibilidad de admitir redes no contiguas.
Introducción a los protocolos de enrutamiento dinámicos Francesc Pérez Fdez
entre ellas la imposibilidad de admitir redes no contiguas.
• Los protocolos de enrutamiento sin clase incluyen la máscara de subred
con la dirección de red en sus actualizaciones de enrutamiento. La mayoría
de las redes de la actualidad requieren protocolos de enrutamiento sin clase
porque admiten VLSM y redes no contiguas. Las redes contiguas se definirán
más adelante.
• Los protocolos de enrutamiento con clase incluyen RIPv1 e IGRP.
• Los protocolos de enrutamiento sin clase son RIPv2, EIGRP, OSPF, IS-IS y
BGP.

12. 4. Protocolos IGP: con clase y sin clase
Introducción a los protocolos de enrutamiento dinámicos Francesc Pérez Fdez

13. 5. ¿Qué es la convergencia?
• La convergencia ocurre cuando todas las tablas de enrutamiento de los routers
se encuentran en un estado de uniformidad. La red ha convergido cuando
todos los routers tienen información completa y precisa sobre la red. Una
red no es completamente operativa hasta que la red haya convergido; por lo
tanto, la mayoría de las redes requieren tiempos de convergencia breves.
• Las propiedades de convergencia incluyen la velocidad de propagación de la
información de enrutamiento y el cálculo de los caminos óptimos. Los
protocolos de enrutamiento pueden clasificarse en base a la velocidad de
Introducción a los protocolos de enrutamiento dinámicos Francesc Pérez Fdez
protocolos de enrutamiento pueden clasificarse en base a la velocidad de
convergencia; cuanto más rápida sea la convergencia, mejor será el
protocolo de enrutamiento. Por lo general, RIP e IGRP tienen convergencia
lenta, mientras que EIGRP y OSPF tienen una convergencia más rápida.
• Una convergencia lenta puede ocasionar tablas de enrutamiento corruptas y
provocar bucles de enrutamiento de paquetes hasta colapsar la red.

14. 6. Métrica
• Una métrica es un valor utilizado por los protocolos de enrutamiento para
asignar costos a fin de alcanzar las redes remotas. La métrica se utiliza para
determinar qué ruta es más preferible cuando existen múltiples rutas hacia
la misma red remota.
• Las métricas utilizadas en los protocolos de enrutamiento IP incluyen:
Conteo de saltos: cantidad de routers
Ancho de banda: prefiere la ruta con el ancho de banda más alto
Carga: considera la utilización de tráfico de un enlace determinado
Introducción a los protocolos de enrutamiento dinámicos Francesc Pérez Fdez
Carga: considera la utilización de tráfico de un enlace determinado
Retardo: considera el tiempo que tarda un paquete en atravesar una ruta
Confiabilidad: evalúa la probabilidad de una falla de enlace calculada a
partir del conteo de errores de la interfaz o las fallas de enlace previas.
Costo: un valor determinado ya sea por el Cisco IOS o por el administrador
de red para indicar la preferencia de una ruta. El costo puede representar
una métrica, una combinación de las mismas o una política.

15. 6. Métrica
• Cada protocolo de enrutamiento usa su propia métrica:
RIP utiliza el número de saltos
IGRP y EIGRP una combinación entre retardo, ancho de banda,
confiabilidad y carga
IS-IS y OSPF utiliza el ancho de banda
• Los protocolos de enrutamiento determinan el mejor camino en base a la
ruta con la métrica más baja.
Introducción a los protocolos de enrutamiento dinámicos Francesc Pérez Fdez
Métrica: para alcanzar la red 192.168.8.0/24
el paquete IP atravesará dos routers

16. 7. Distancia administrativa
• Aunque es menos común, puede implementarse más de un protocolo de
enrutamiento dinámico en la misma red. Debido a que diferentes protocolos
de enrutamiento usan diferentes métricas no es posible comparar las métricas
para determinar el mejor camino. Entonces, ¿cómo determina un router qué
ruta instalar en la tabla de enrutamiento cuando ha obtenido información
sobre una misma red desde más de un origen de enrutamiento?
• La distancia administrativa (AD) define la preferencia de un origen de
enrutamiento. A cada origen de enrutamiento, entre ellas protocolos de
Introducción a los protocolos de enrutamiento dinámicos Francesc Pérez Fdez
enrutamiento. A cada origen de enrutamiento, entre ellas protocolos de
enrutamiento específicos, rutas estáticas e incluso redes conectadas
directamente, se le asigna un orden de preferencia de la más preferible a la
menos preferible utilizando el valor de distancia administrativa.
• La distancia administrativa es un número entero entre 0 y 255. Cuanto menor
es el valor, mayor es la preferencia del origen de ruta. Una distancia
administrativa de 0 es la más preferida. Solamente una red conectada
directamente tiene una distancia administrativa igual a 0 que no puede
cambiarse.

17. 7. Distancia administrativa
Introducción a los protocolos de enrutamiento dinámicos Francesc Pérez Fdez
Para alcanzar la red 192.168.6.0/24 RIP
me dice que vaya por R3 y EGRP me dice
que vaya por R1. EIGRP tiene una AD inferior
que RIP. Selecciono la ruta dad por EIGRP

18. 7. Distancia administrativa
• El comando show ip protocols nos da información acerca de los protocolos de
enrutamiento que se ejecutan en un router
• Distancias administrativas por defecto
Introducción a los protocolos de enrutamiento dinámicos Francesc Pérez Fdez
