Este documento resume los esfuerzos de ASSE, la Administración de Servicios de Salud del Estado en Uruguay, para implementar estándares de informática médica abiertos como parte de su infraestructura tecnológica. ASSE planea implementar un repositorio de documentos clínicos basado en estándares, así como soluciones para identificación de pacientes e intercambio seguro de información como PIX y ATNA. El objetivo es eliminar redundancias de datos, simplificar la administración y avanzar hacia la interoperabilidad entre sus

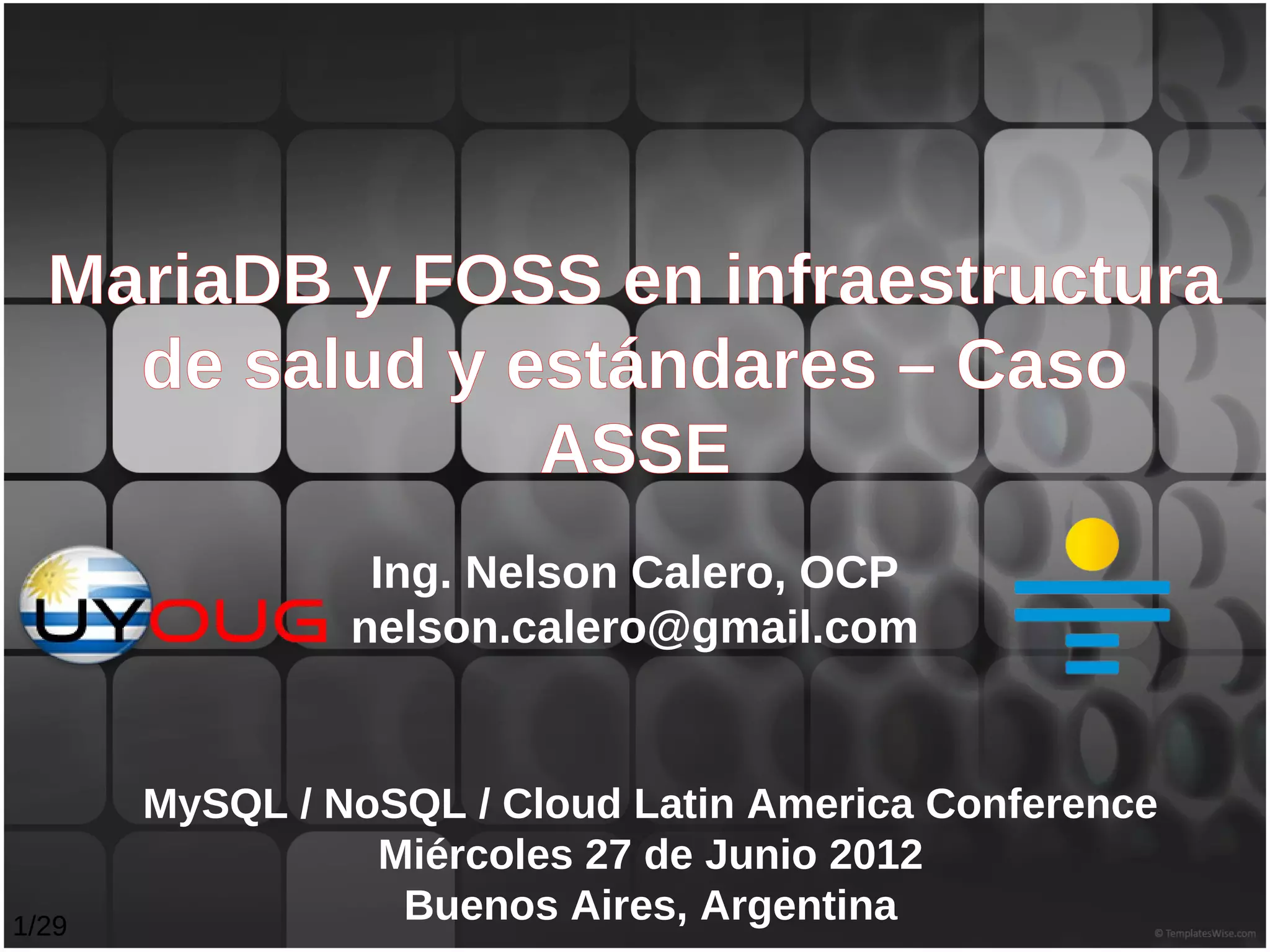

1. MariaDB y FOSS en infraestructura
de salud y estándares – Caso
ASSE
Ing. Nelson Calero, OCP
nelson.calero@gmail.com
MySQL / NoSQL / Cloud Latin America Conference
Miércoles 27 de Junio 2012
1/29
Buenos Aires, Argentina

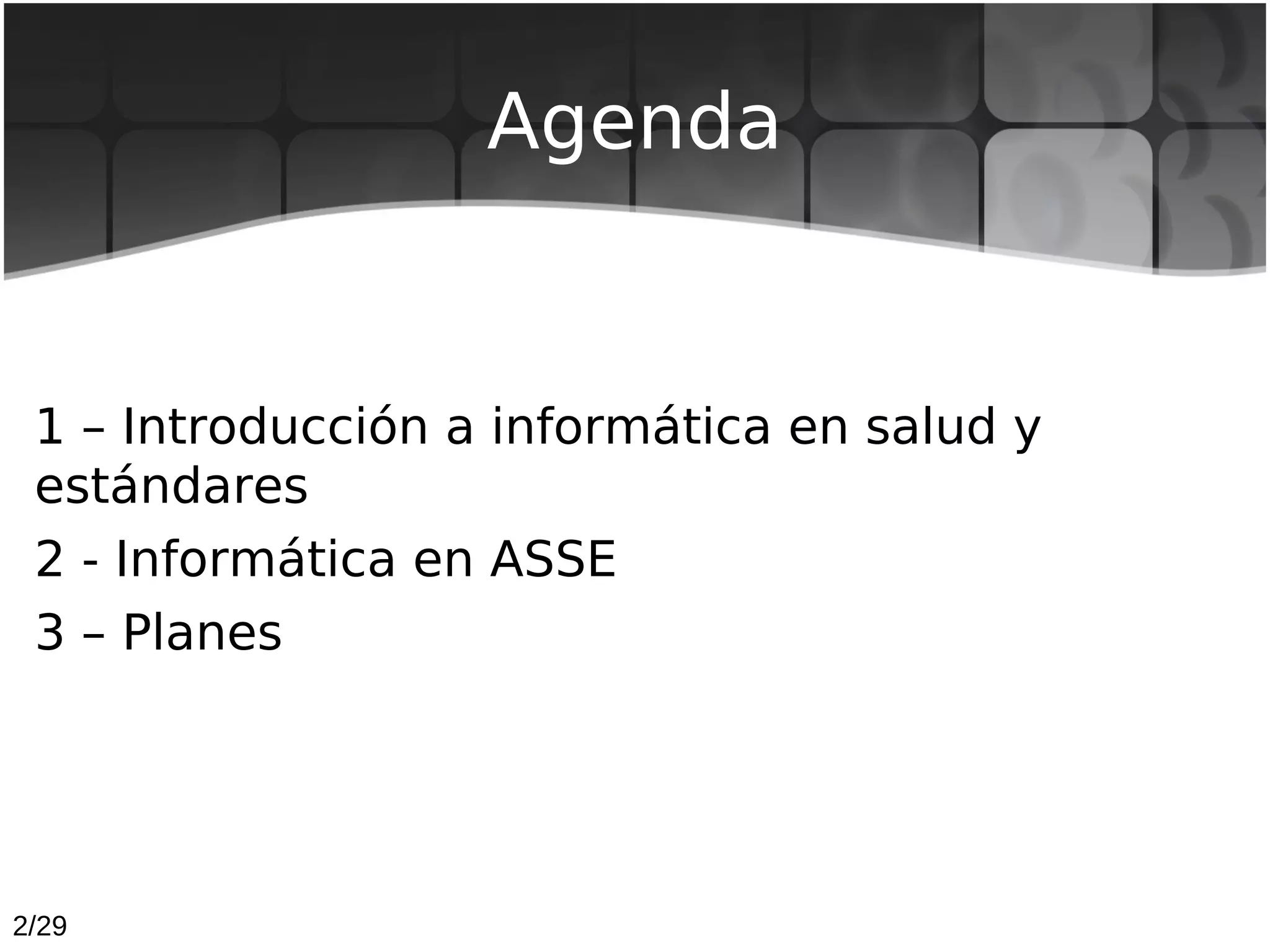

2. Agenda
1 – Introducción a informática en salud y
estándares
2 - Informática en ASSE
3 – Planes
2/29

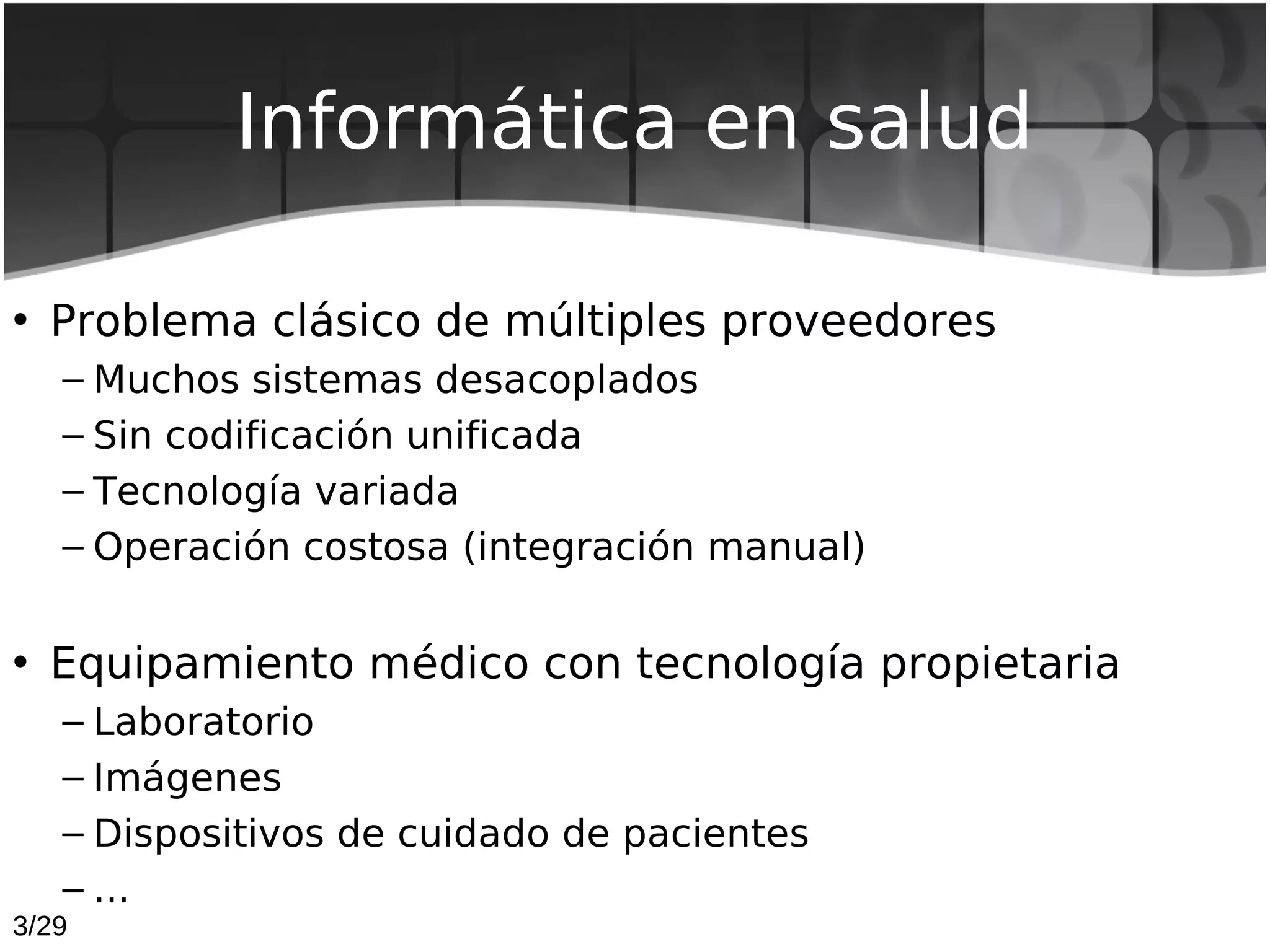

3. Informática en salud
• Problema clásico de múltiples proveedores
– Muchos sistemas desacoplados
– Sin codificación unificada
– Tecnología variada
– Operación costosa (integración manual)
• Equipamiento médico con tecnología propietaria
– Laboratorio
– Imágenes
– Dispositivos de cuidado de pacientes
– ...
3/29

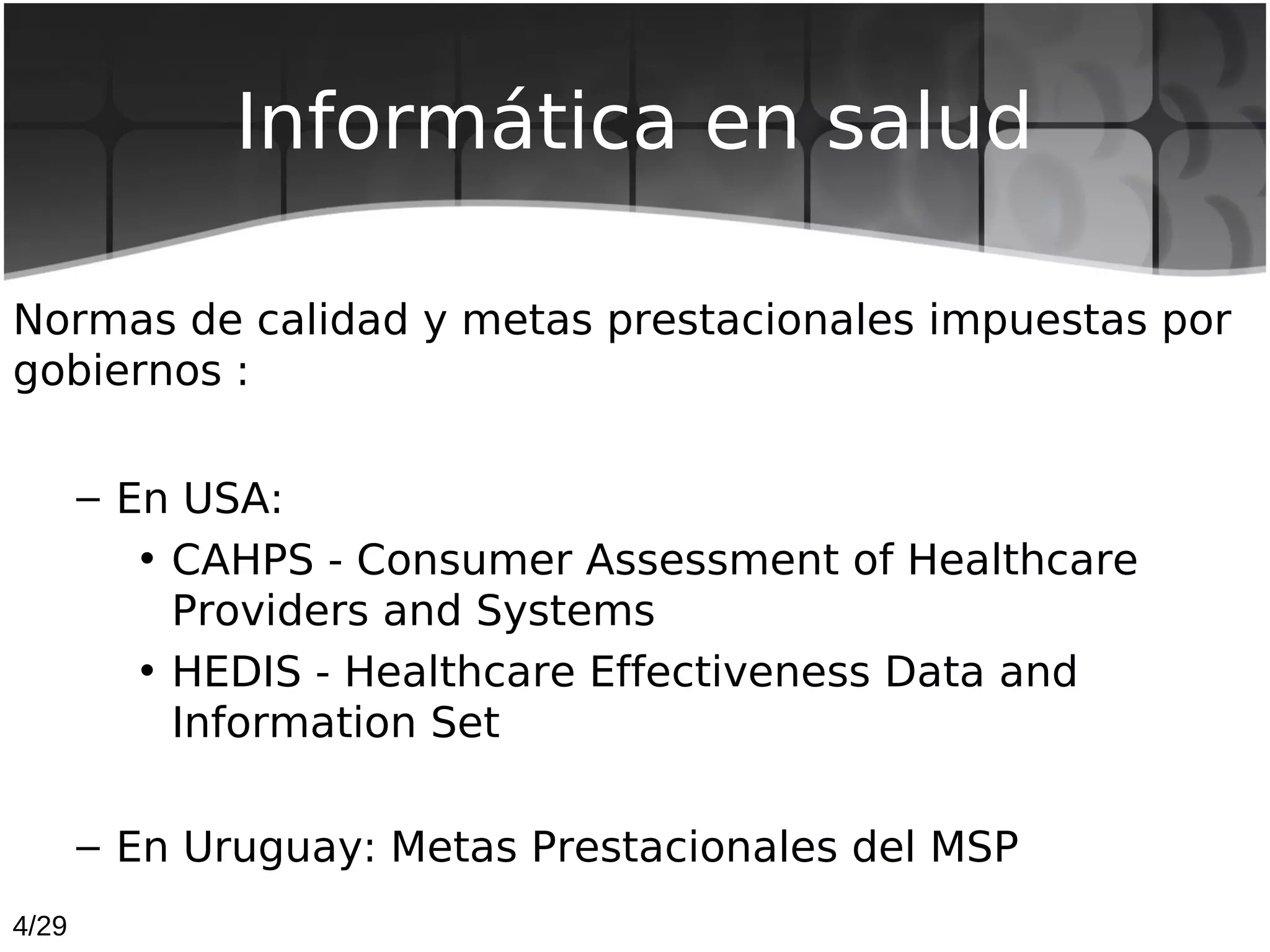

4. Informática en salud
Normas de calidad y metas prestacionales impuestas por
gobiernos :
– En USA:
• CAHPS - Consumer Assessment of Healthcare
Providers and Systems
• HEDIS - Healthcare Effectiveness Data and
Information Set
– En Uruguay: Metas Prestacionales del MSP
4/29

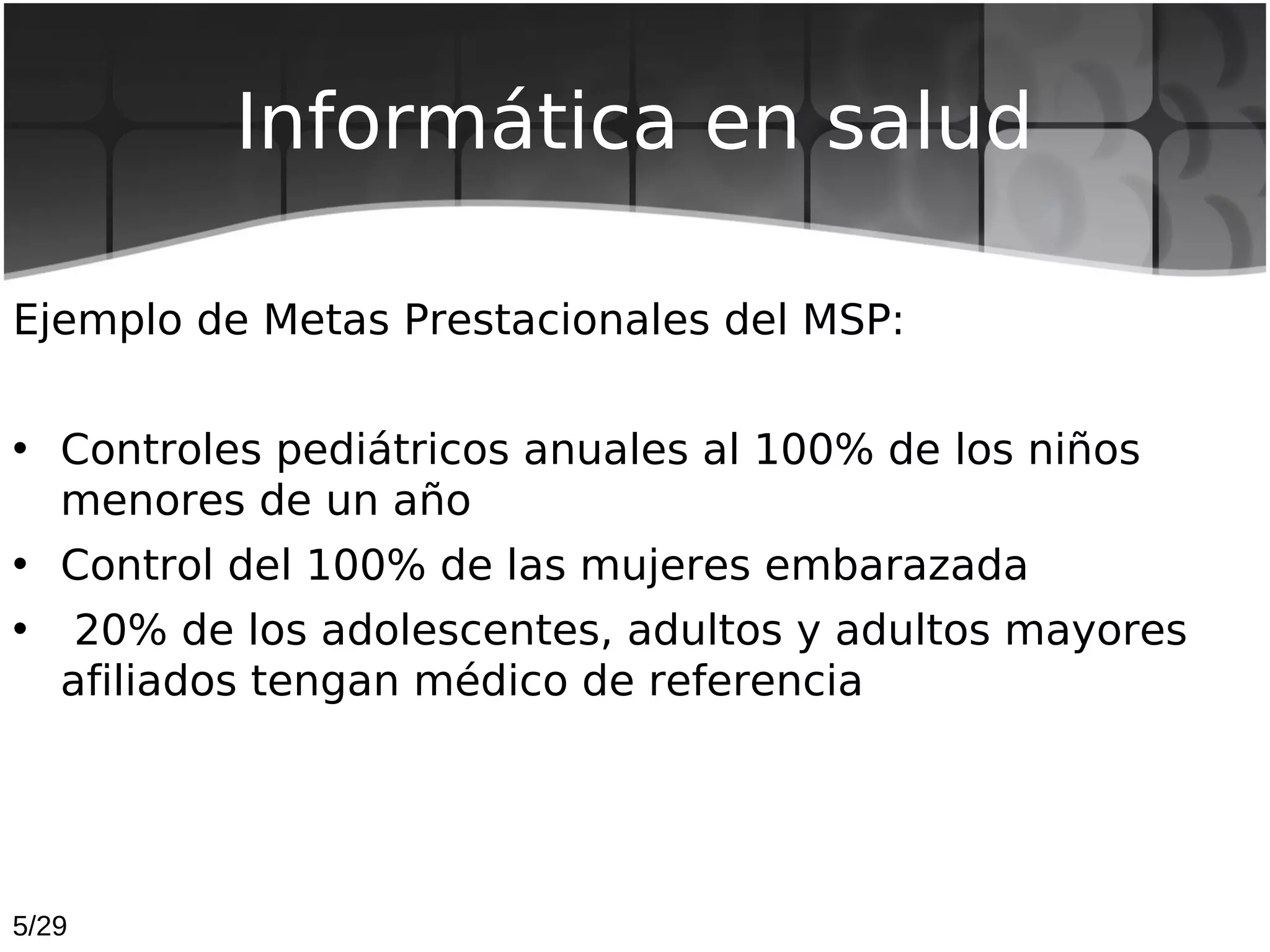

5. Informática en salud
Ejemplo de Metas Prestacionales del MSP:
• Controles pediátricos anuales al 100% de los niños
menores de un año
• Control del 100% de las mujeres embarazada
• 20% de los adolescentes, adultos y adultos mayores
afiliados tengan médico de referencia
5/29

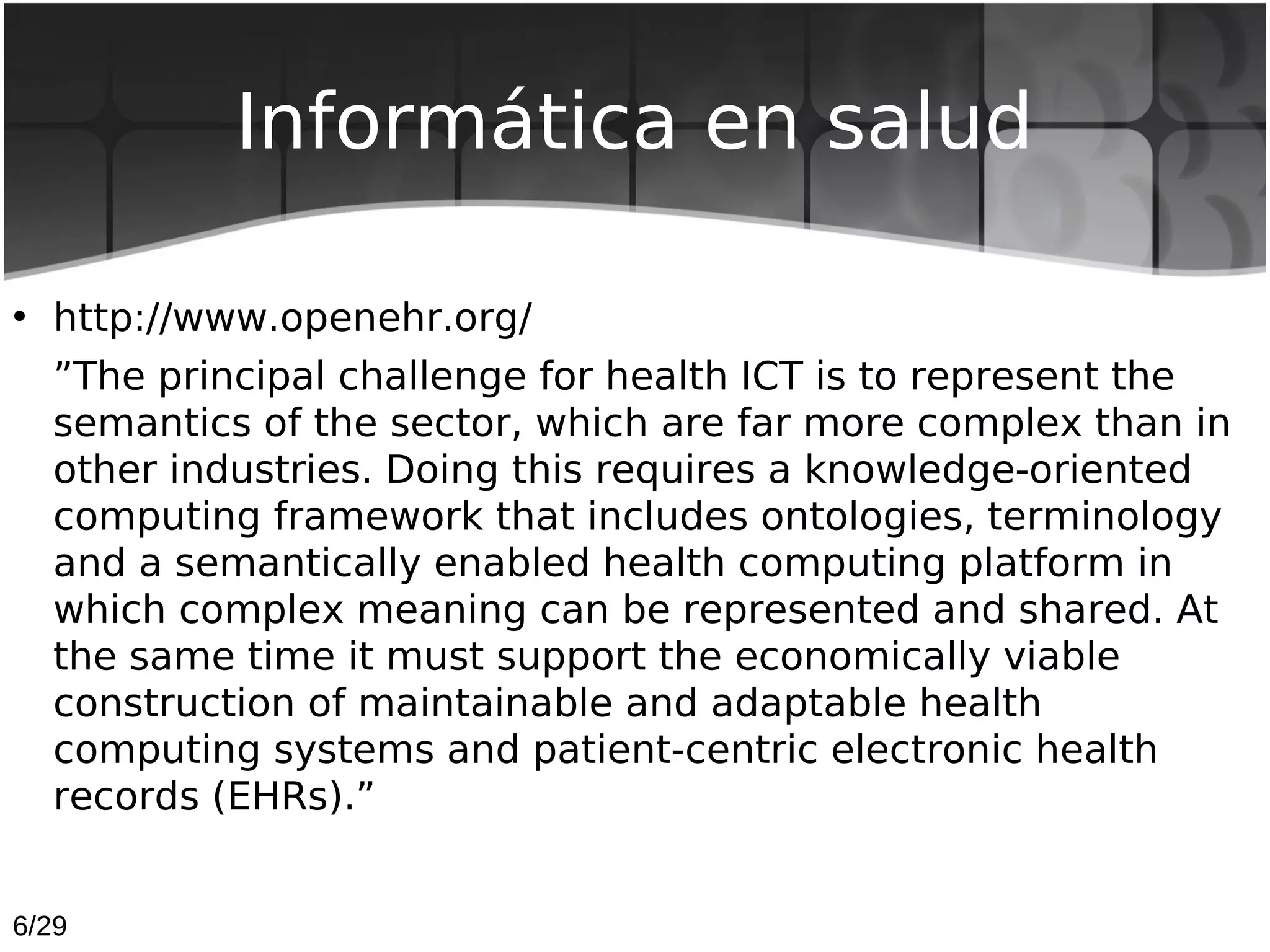

6. Informática en salud
• http://www.openehr.org/
”The principal challenge for health ICT is to represent the
semantics of the sector, which are far more complex than in
other industries. Doing this requires a knowledge-oriented
computing framework that includes ontologies, terminology
and a semantically enabled health computing platform in
which complex meaning can be represented and shared. At
the same time it must support the economically viable
construction of maintainable and adaptable health
computing systems and patient-centric electronic health
records (EHRs).”
6/29

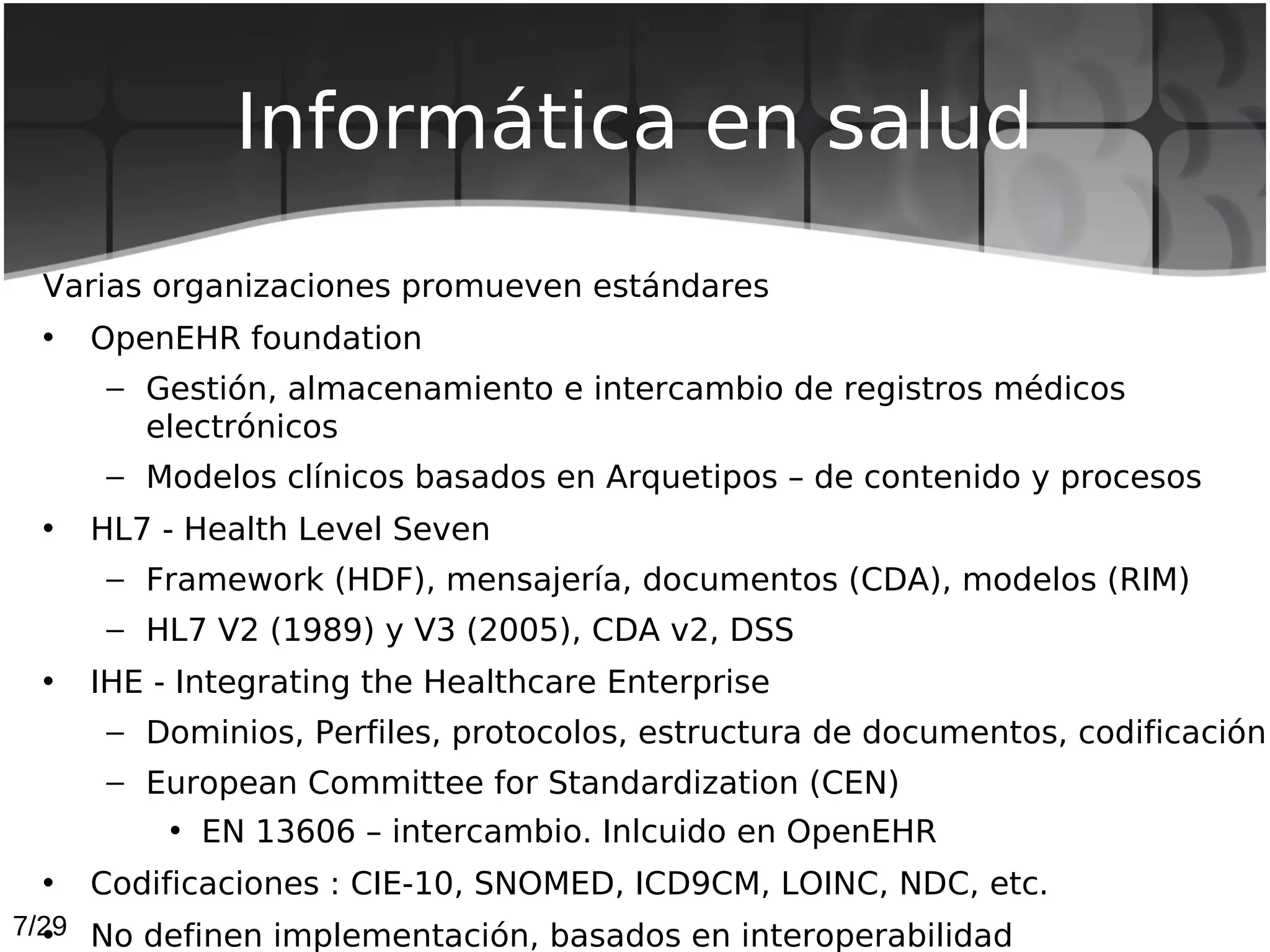

7. Informática en salud
Varias organizaciones promueven estándares
• OpenEHR foundation
– Gestión, almacenamiento e intercambio de registros médicos
electrónicos
– Modelos clínicos basados en Arquetipos – de contenido y procesos
• HL7 - Health Level Seven
– Framework (HDF), mensajería, documentos (CDA), modelos (RIM)
– HL7 V2 (1989) y V3 (2005), CDA v2, DSS
• IHE - Integrating the Healthcare Enterprise
– Dominios, Perfiles, protocolos, estructura de documentos, codificación
– European Committee for Standardization (CEN)
• EN 13606 – intercambio. Inlcuido en OpenEHR
• Codificaciones : CIE-10, SNOMED, ICD9CM, LOINC, NDC, etc.
7/29 No definen implementación, basados en interoperabilidad
•

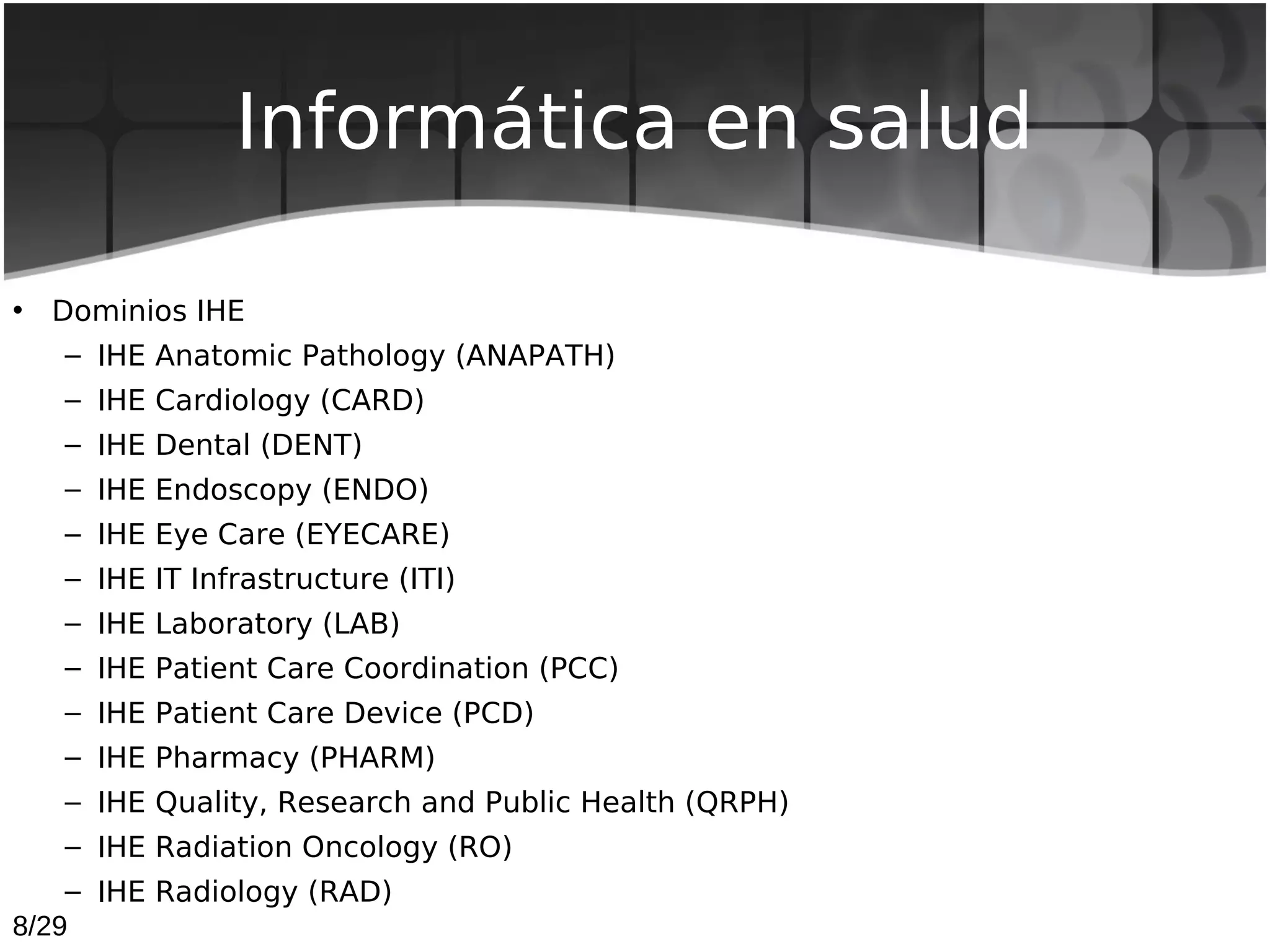

8. Informática en salud
• Dominios IHE
– IHE Anatomic Pathology (ANAPATH)
– IHE Cardiology (CARD)
– IHE Dental (DENT)
– IHE Endoscopy (ENDO)
– IHE Eye Care (EYECARE)
– IHE IT Infrastructure (ITI)
– IHE Laboratory (LAB)
– IHE Patient Care Coordination (PCC)
– IHE Patient Care Device (PCD)
– IHE Pharmacy (PHARM)
– IHE Quality, Research and Public Health (QRPH)
– IHE Radiation Oncology (RO)
– IHE Radiology (RAD)
8/29

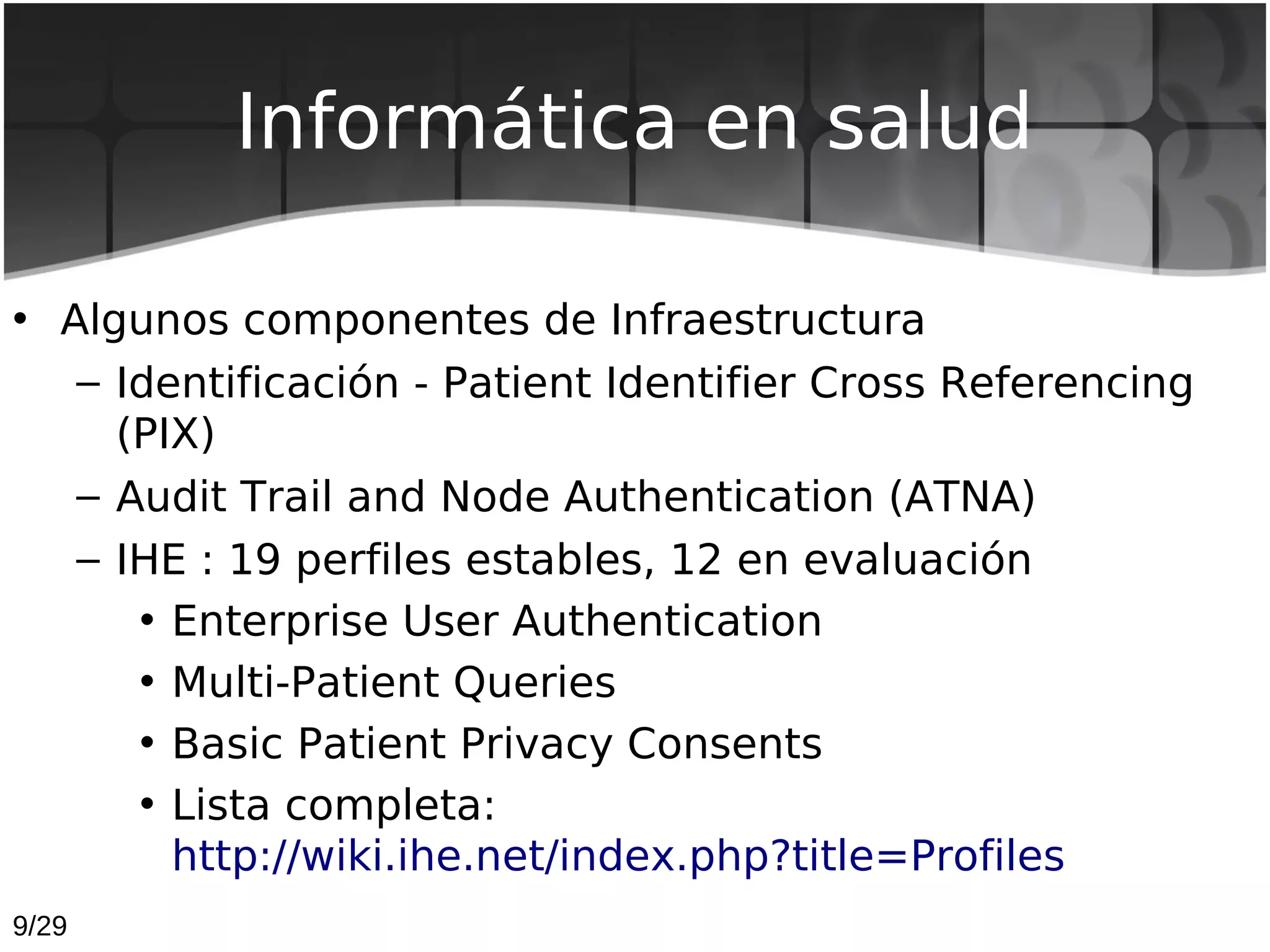

9. Informática en salud
• Algunos componentes de Infraestructura
– Identificación - Patient Identifier Cross Referencing
(PIX)
– Audit Trail and Node Authentication (ATNA)
– IHE : 19 perfiles estables, 12 en evaluación
• Enterprise User Authentication
• Multi-Patient Queries
• Basic Patient Privacy Consents
• Lista completa:
http://wiki.ihe.net/index.php?title=Profiles
9/29

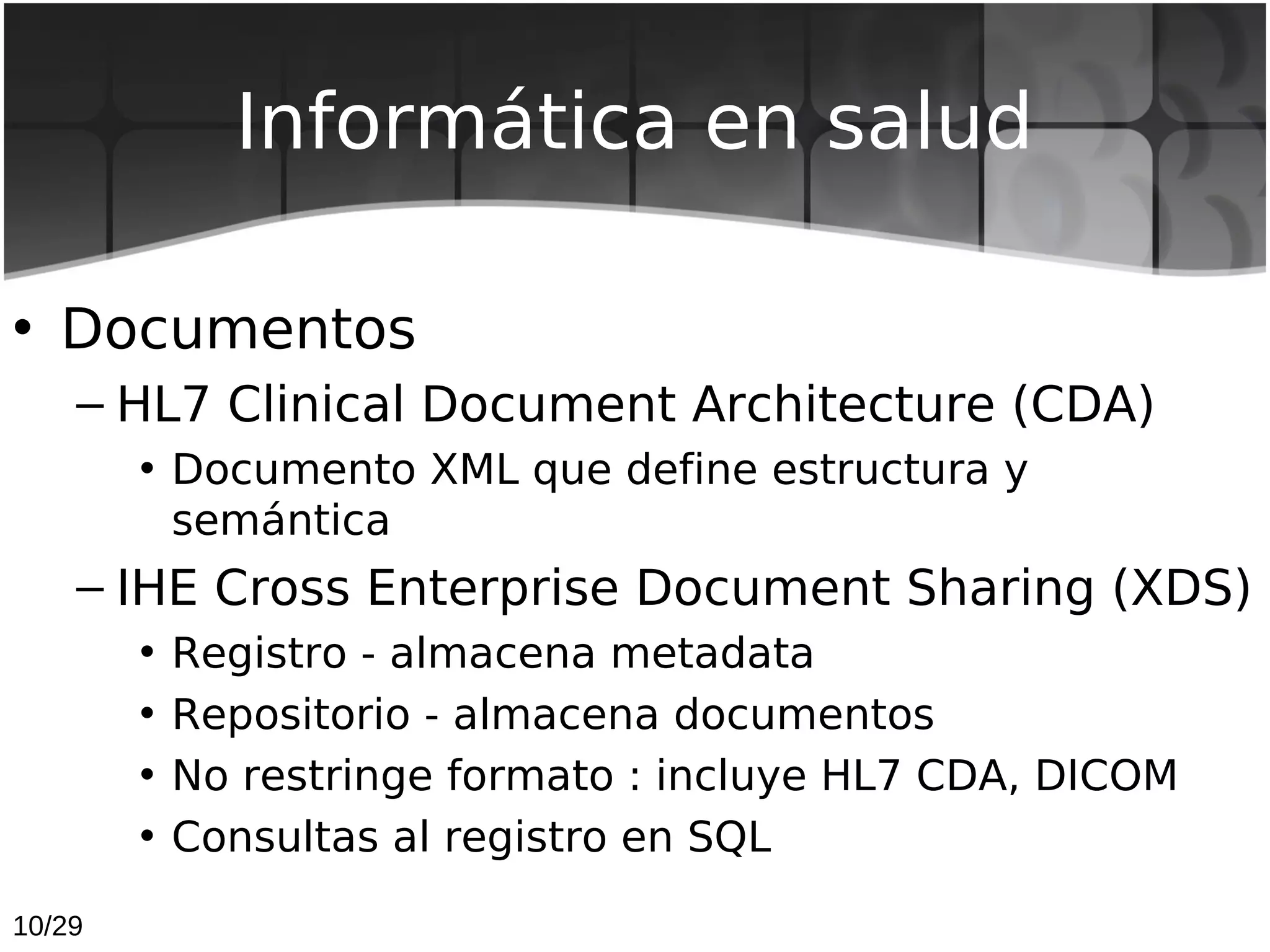

10. Informática en salud
• Documentos
– HL7 Clinical Document Architecture (CDA)
• Documento XML que define estructura y
semántica
– IHE Cross Enterprise Document Sharing (XDS)
• Registro - almacena metadata
• Repositorio - almacena documentos
• No restringe formato : incluye HL7 CDA, DICOM
• Consultas al registro en SQL
10/29

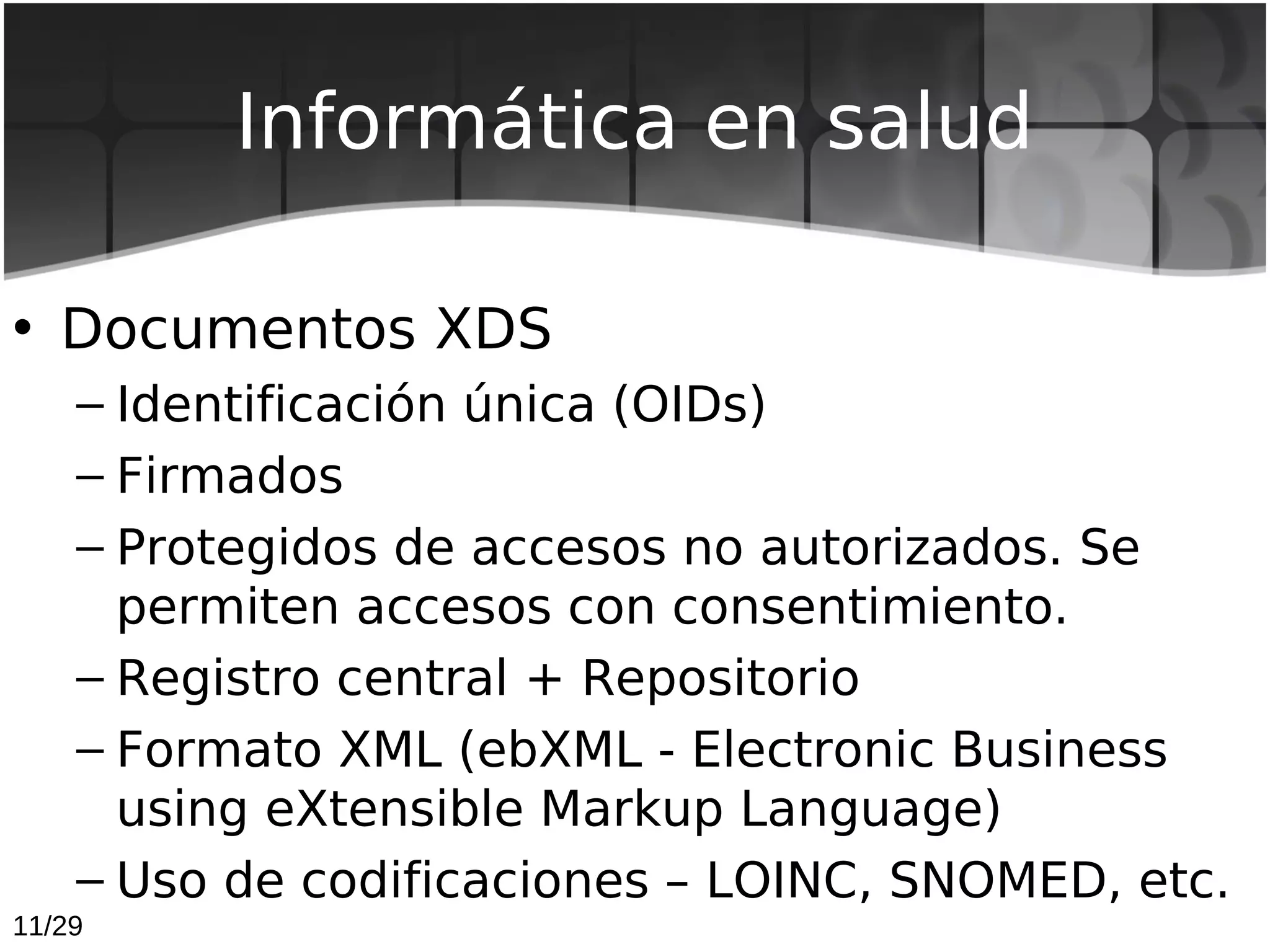

11. Informática en salud
• Documentos XDS
– Identificación única (OIDs)
– Firmados
– Protegidos de accesos no autorizados. Se
permiten accesos con consentimiento.
– Registro central + Repositorio
– Formato XML (ebXML - Electronic Business
using eXtensible Markup Language)
– Uso de codificaciones – LOINC, SNOMED, etc.
11/29

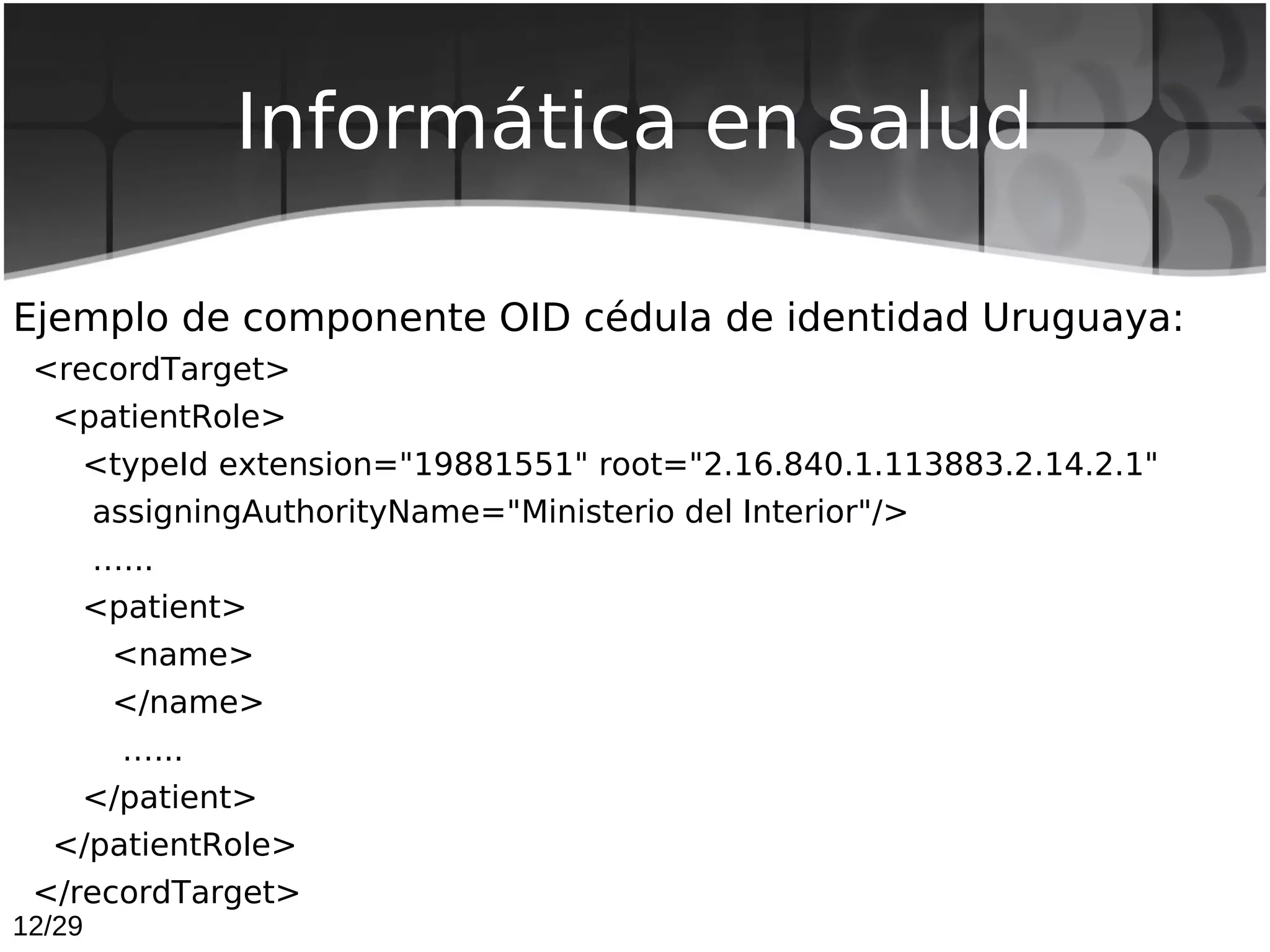

12. Informática en salud
Ejemplo de componente OID cédula de identidad Uruguaya:
<recordTarget>
<patientRole>
<typeId extension="19881551" root="2.16.840.1.113883.2.14.2.1"
assigningAuthorityName="Ministerio del Interior"/>
…...
<patient>
<name>
</name>
…...
</patient>
</patientRole>
</recordTarget>
12/29

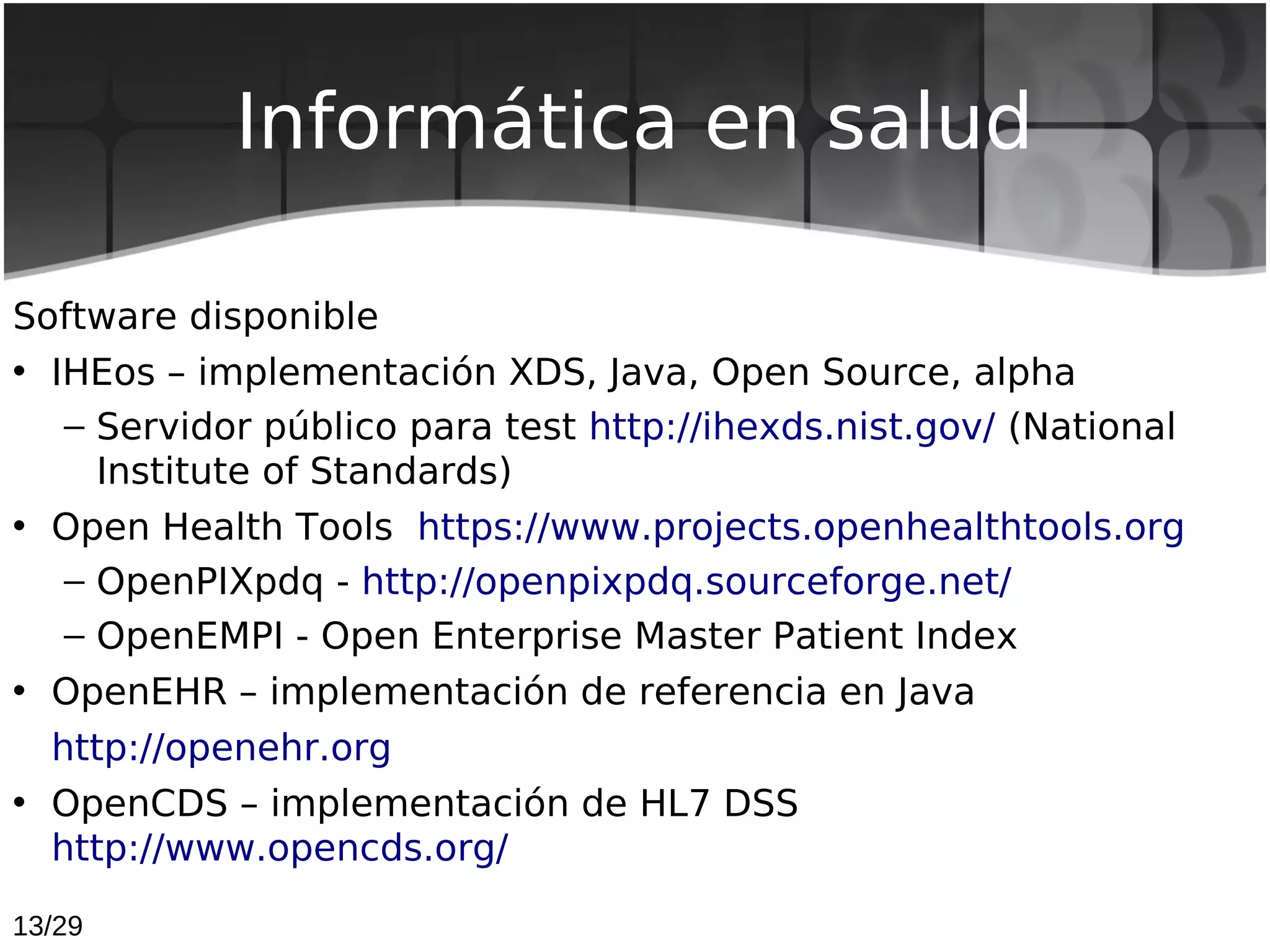

13. Informática en salud
Software disponible
• IHEos – implementación XDS, Java, Open Source, alpha
– Servidor público para test http://ihexds.nist.gov/ (National
Institute of Standards)
• Open Health Tools https://www.projects.openhealthtools.org
– OpenPIXpdq - http://openpixpdq.sourceforge.net/
– OpenEMPI - Open Enterprise Master Patient Index
• OpenEHR – implementación de referencia en Java
http://openehr.org
• OpenCDS – implementación de HL7 DSS
http://www.opencds.org/
13/29

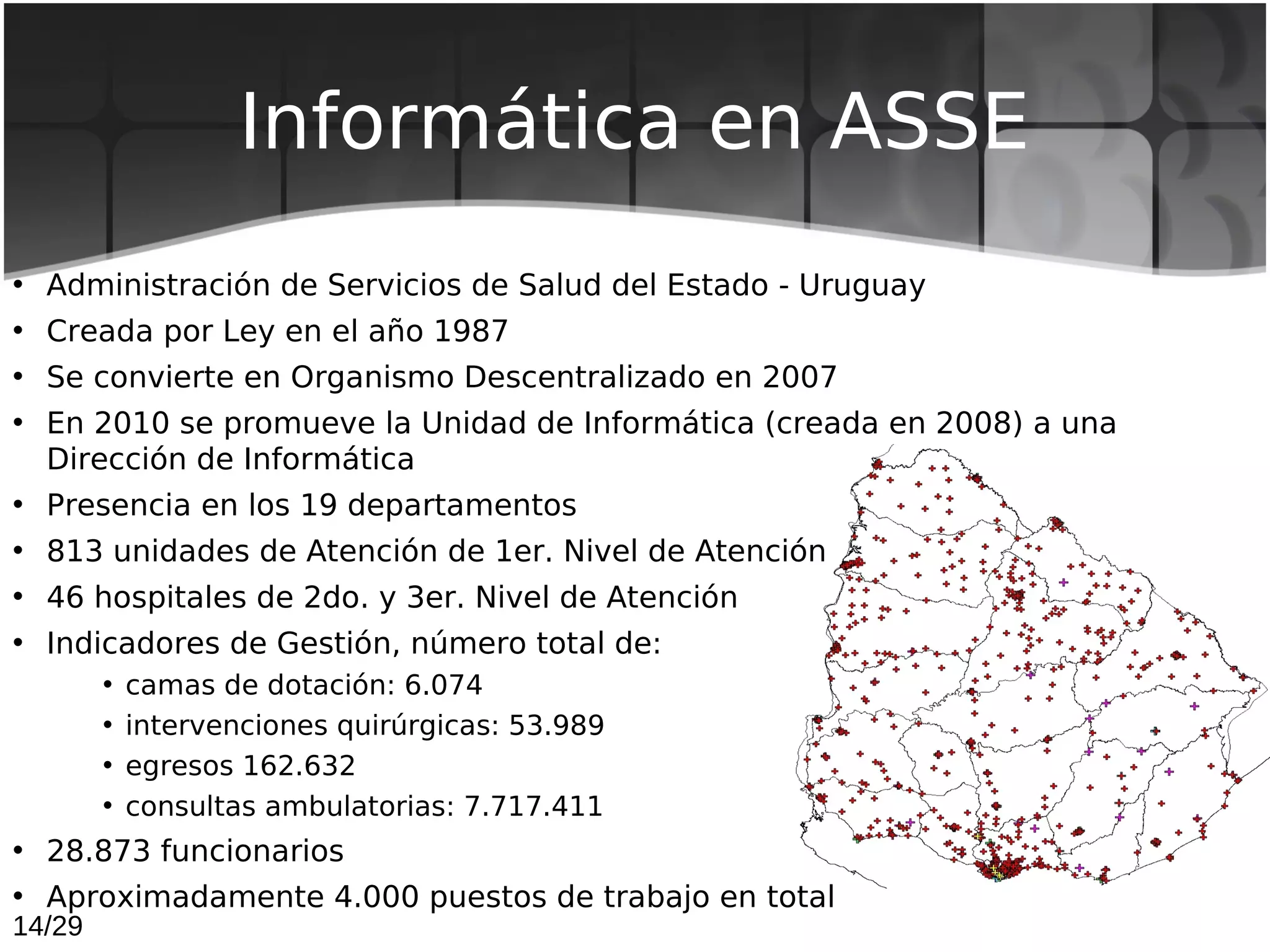

14. Informática en ASSE
• Administración de Servicios de Salud del Estado - Uruguay
• Creada por Ley en el año 1987
• Se convierte en Organismo Descentralizado en 2007
• En 2010 se promueve la Unidad de Informática (creada en 2008) a una
Dirección de Informática
• Presencia en los 19 departamentos
• 813 unidades de Atención de 1er. Nivel de Atención
• 46 hospitales de 2do. y 3er. Nivel de Atención
• Indicadores de Gestión, número total de:
• camas de dotación: 6.074
• intervenciones quirúrgicas: 53.989
• egresos 162.632
• consultas ambulatorias: 7.717.411
• 28.873 funcionarios
• Aproximadamente 4.000 puestos de trabajo en total
14/29

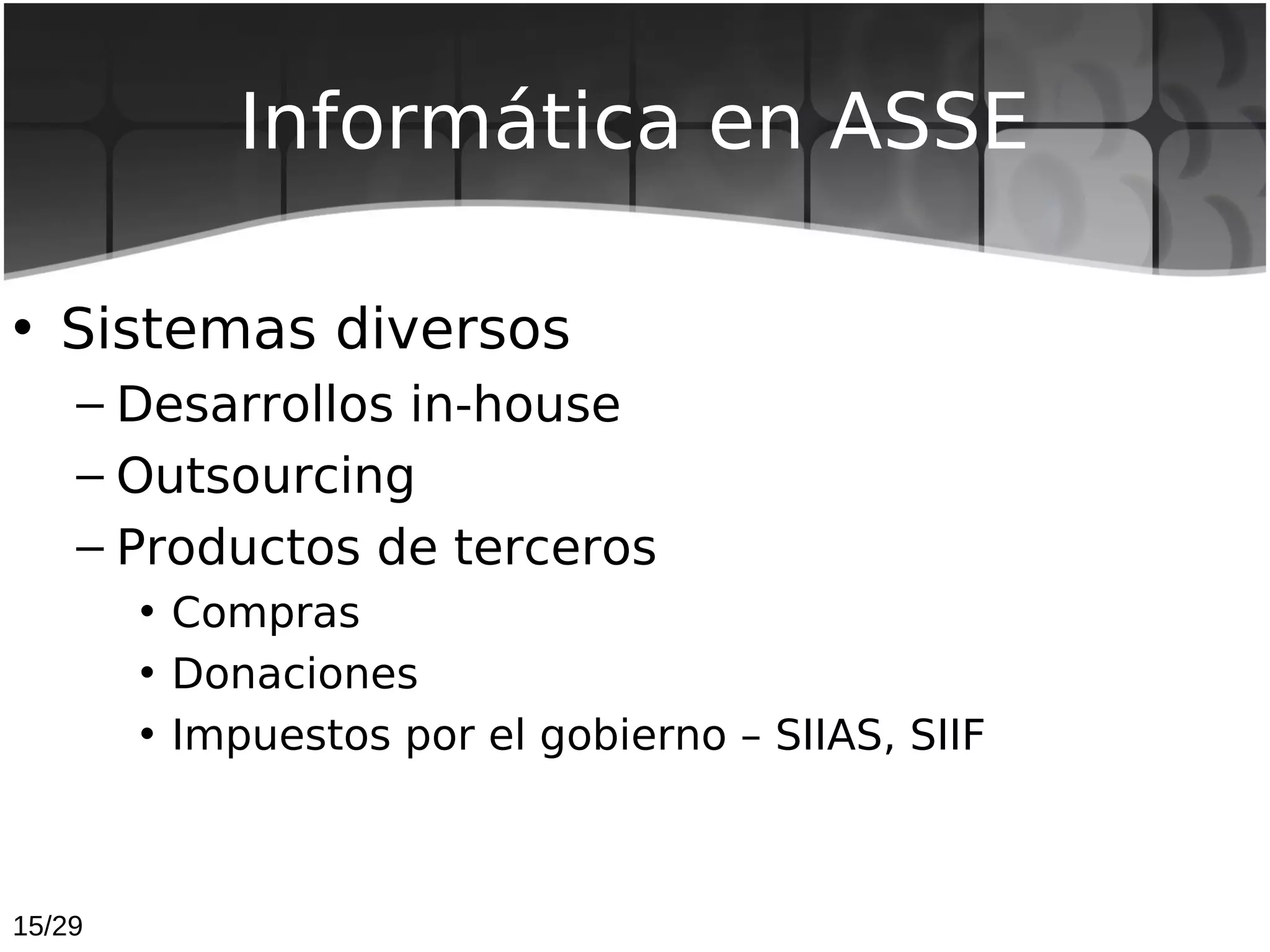

15. Informática en ASSE
• Sistemas diversos
– Desarrollos in-house
– Outsourcing
– Productos de terceros
• Compras
• Donaciones
• Impuestos por el gobierno – SIIAS, SIIF
15/29

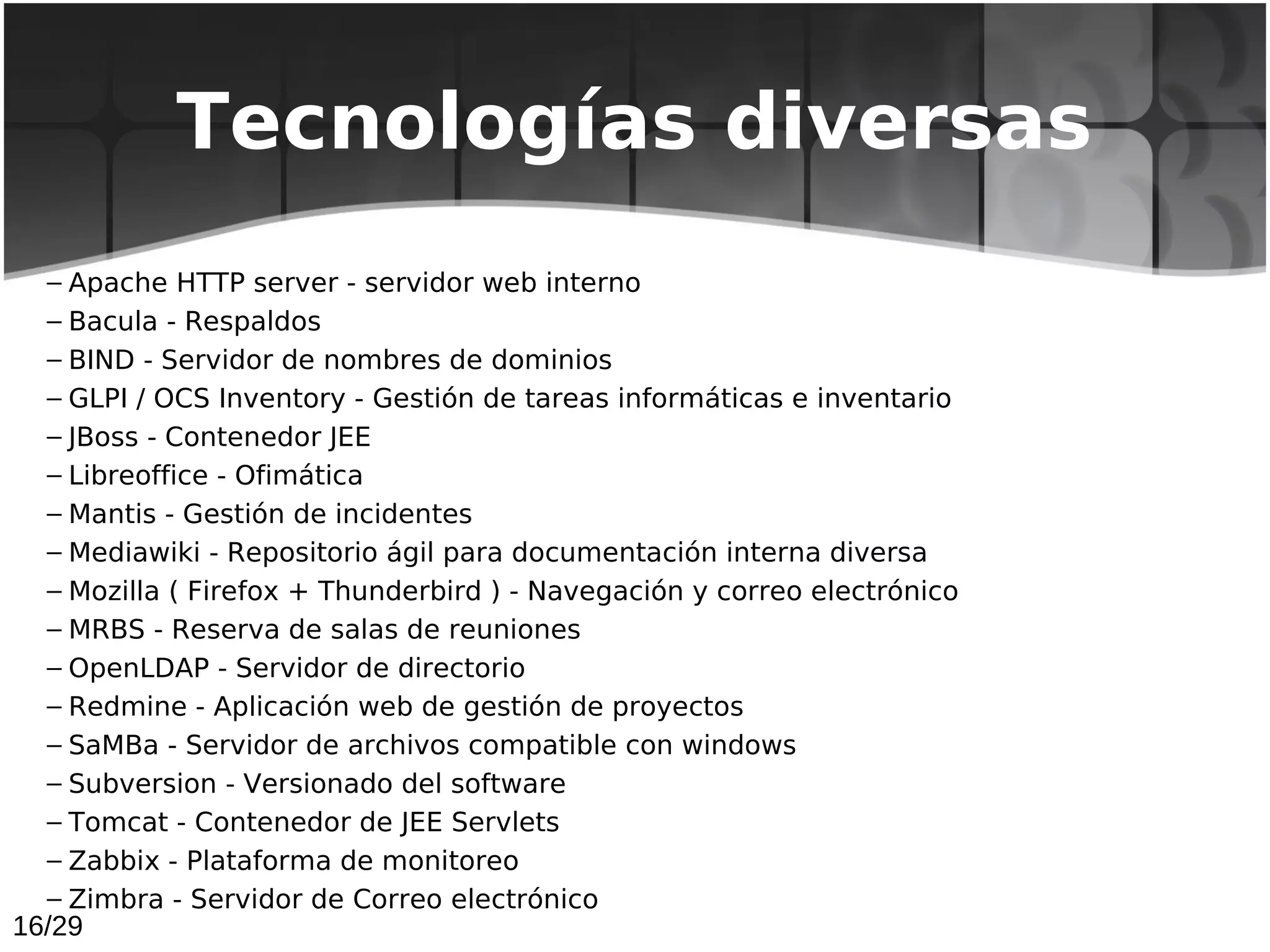

16. Tecnologías diversas
– Apache HTTP server - servidor web interno
– Bacula - Respaldos
– BIND - Servidor de nombres de dominios
– GLPI / OCS Inventory - Gestión de tareas informáticas e inventario
– JBoss - Contenedor JEE
– Libreoffice - Ofimática
– Mantis - Gestión de incidentes
– Mediawiki - Repositorio ágil para documentación interna diversa
– Mozilla ( Firefox + Thunderbird ) - Navegación y correo electrónico
– MRBS - Reserva de salas de reuniones
– OpenLDAP - Servidor de directorio
– Redmine - Aplicación web de gestión de proyectos
– SaMBa - Servidor de archivos compatible con windows
– Subversion - Versionado del software
– Tomcat - Contenedor de JEE Servlets
– Zabbix - Plataforma de monitoreo
– Zimbra - Servidor de Correo electrónico
16/29

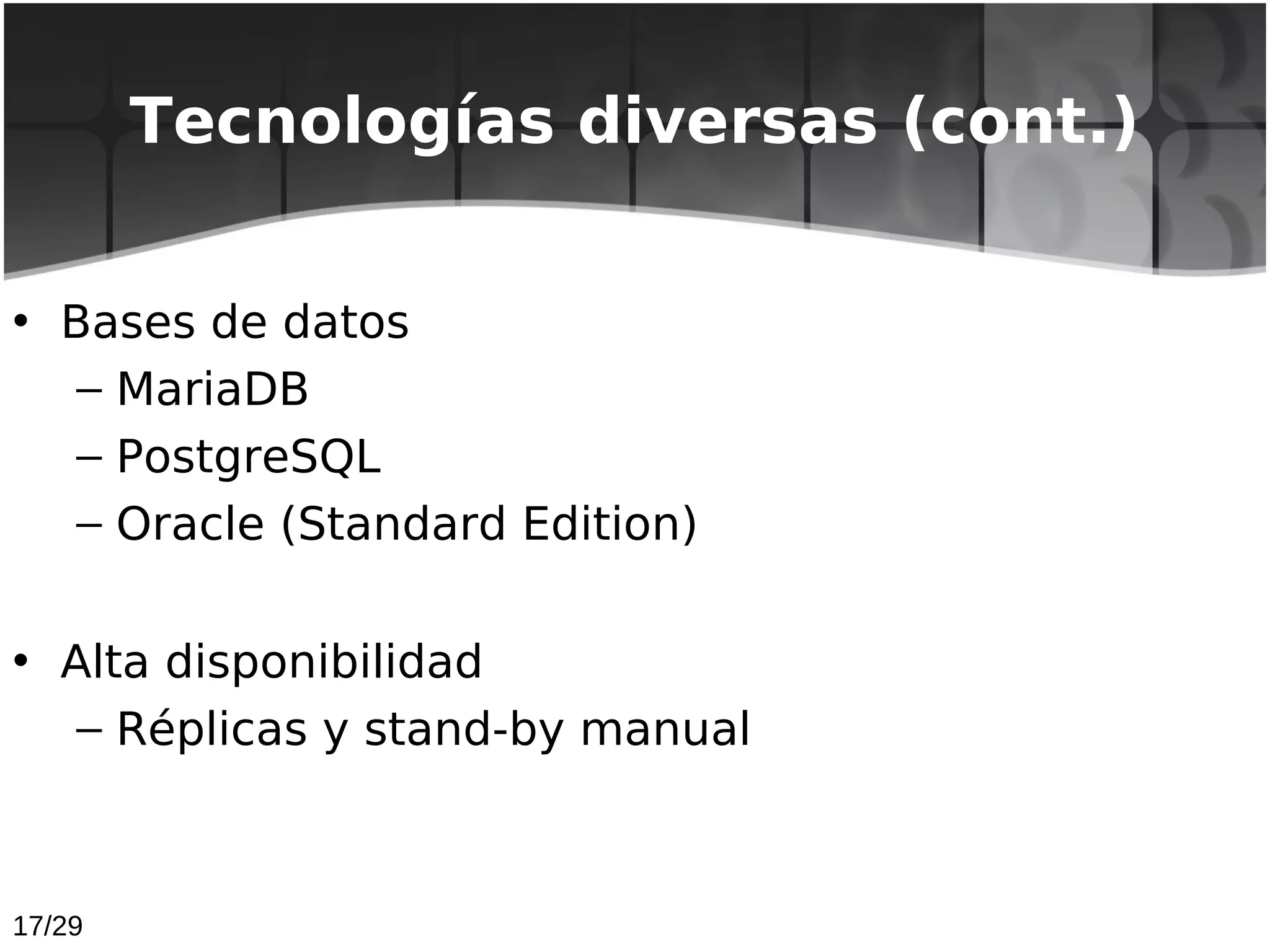

17. Tecnologías diversas (cont.)
• Bases de datos
– MariaDB
– PostgreSQL
– Oracle (Standard Edition)
• Alta disponibilidad
– Réplicas y stand-by manual
17/29

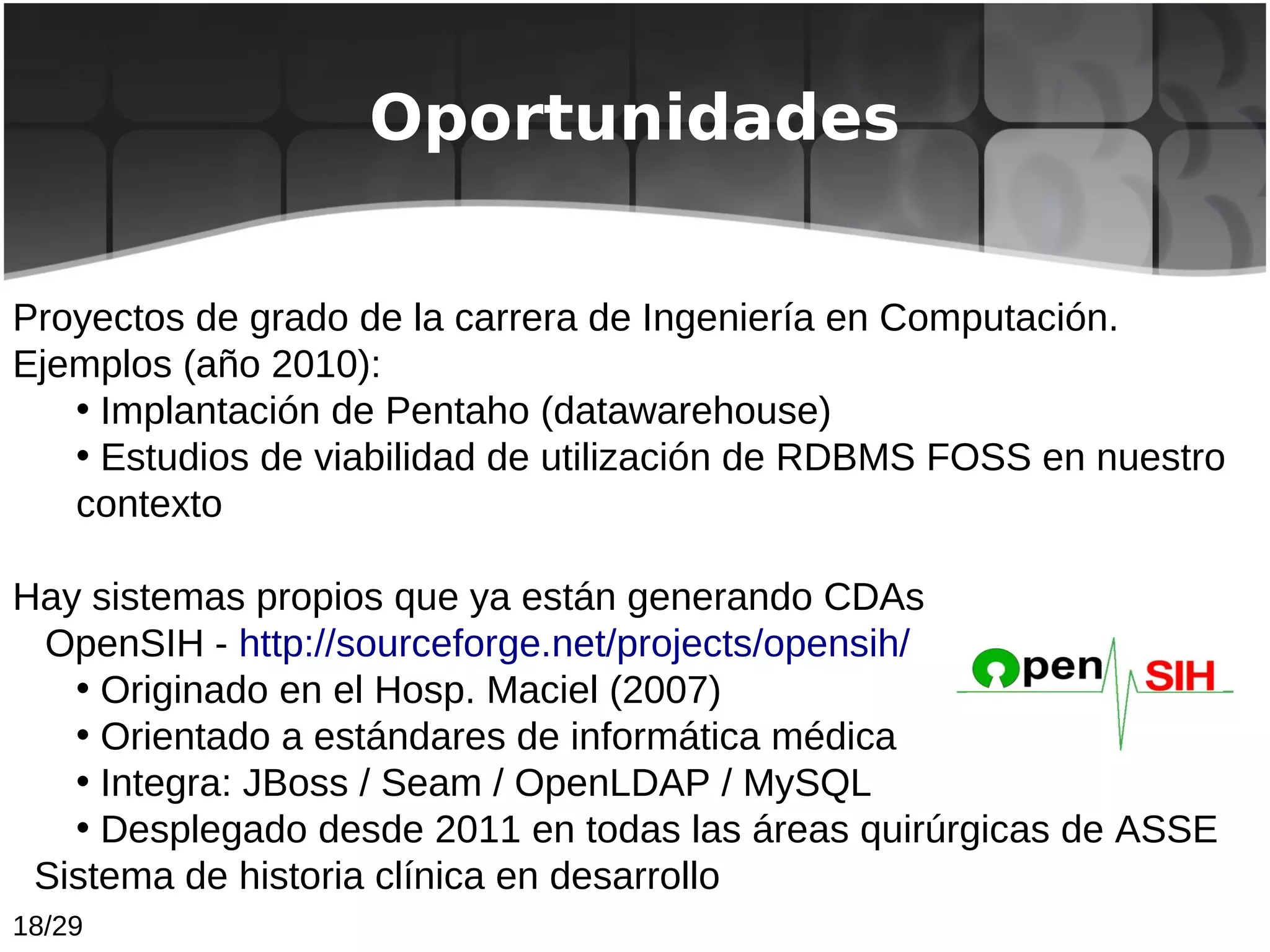

18. Oportunidades
Proyectos de grado de la carrera de Ingeniería en Computación.
Ejemplos (año 2010):
• Implantación de Pentaho (datawarehouse)
• Estudios de viabilidad de utilización de RDBMS FOSS en nuestro
contexto
Hay sistemas propios que ya están generando CDAs
OpenSIH - http://sourceforge.net/projects/opensih/
• Originado en el Hosp. Maciel (2007)
• Orientado a estándares de informática médica
• Integra: JBoss / Seam / OpenLDAP / MySQL
• Desplegado desde 2011 en todas las áreas quirúrgicas de ASSE
Sistema de historia clínica en desarrollo
18/29

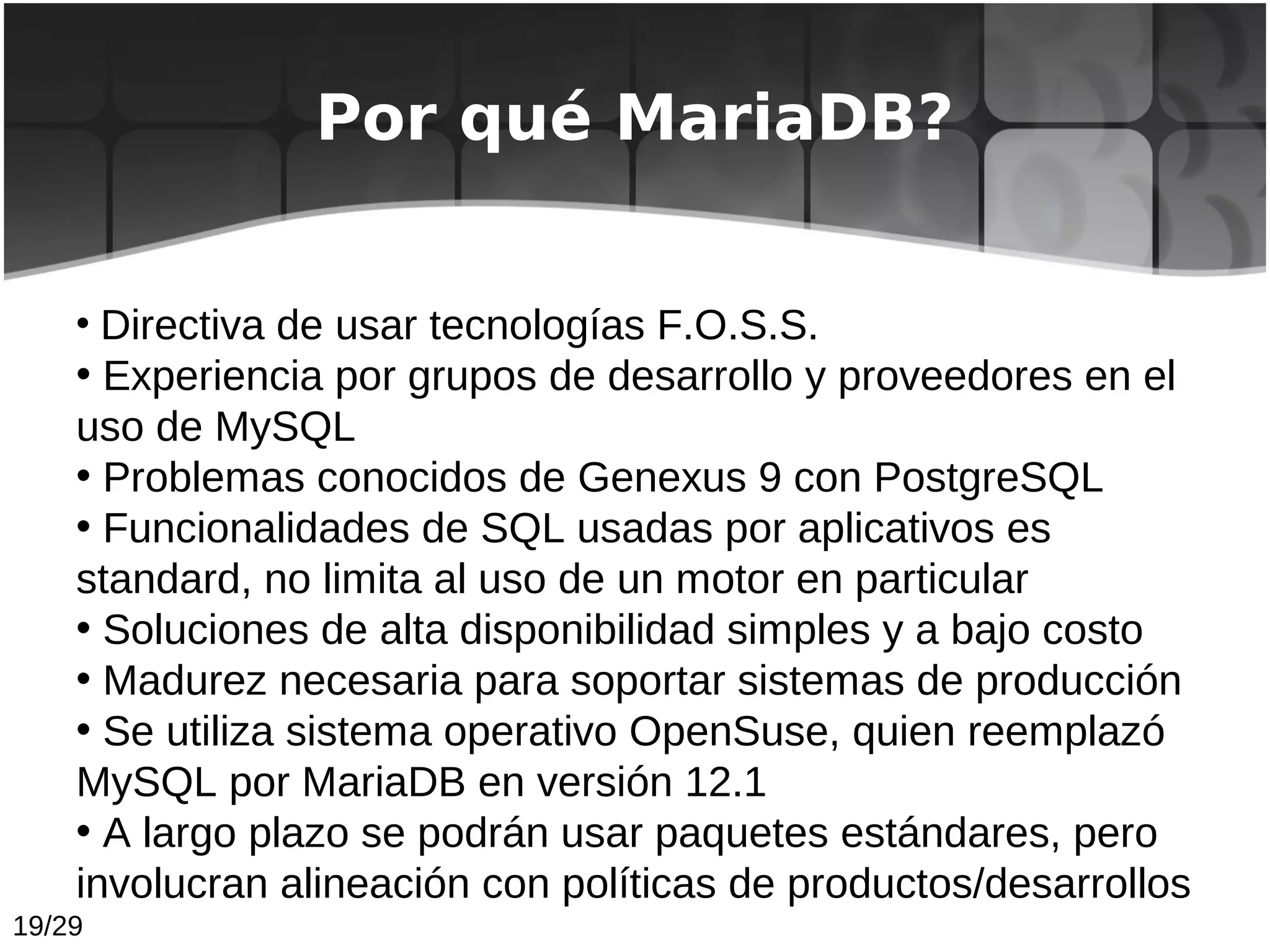

19. Por qué MariaDB?
• Directiva de usar tecnologías F.O.S.S.
• Experiencia por grupos de desarrollo y proveedores en el
uso de MySQL
• Problemas conocidos de Genexus 9 con PostgreSQL
• Funcionalidades de SQL usadas por aplicativos es
standard, no limita al uso de un motor en particular
• Soluciones de alta disponibilidad simples y a bajo costo
• Madurez necesaria para soportar sistemas de producción
• Se utiliza sistema operativo OpenSuse, quien reemplazó
MySQL por MariaDB en versión 12.1
• A largo plazo se podrán usar paquetes estándares, pero
involucran alineación con políticas de productos/desarrollos
19/29

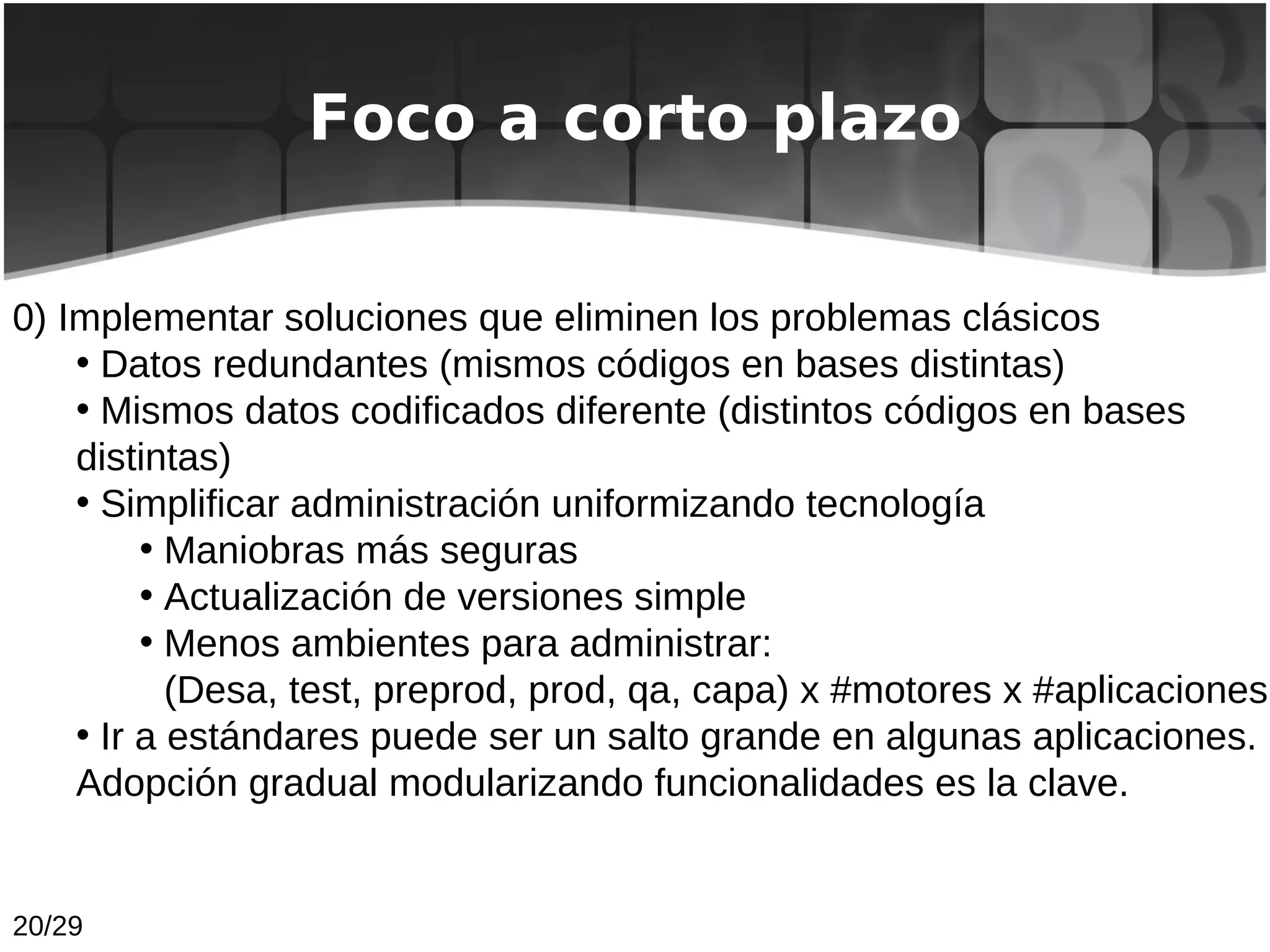

20. Foco a corto plazo
0) Implementar soluciones que eliminen los problemas clásicos
• Datos redundantes (mismos códigos en bases distintas)
• Mismos datos codificados diferente (distintos códigos en bases
distintas)
• Simplificar administración uniformizando tecnología
• Maniobras más seguras
• Actualización de versiones simple
• Menos ambientes para administrar:
(Desa, test, preprod, prod, qa, capa) x #motores x #aplicaciones
• Ir a estándares puede ser un salto grande en algunas aplicaciones.
Adopción gradual modularizando funcionalidades es la clave.
20/29

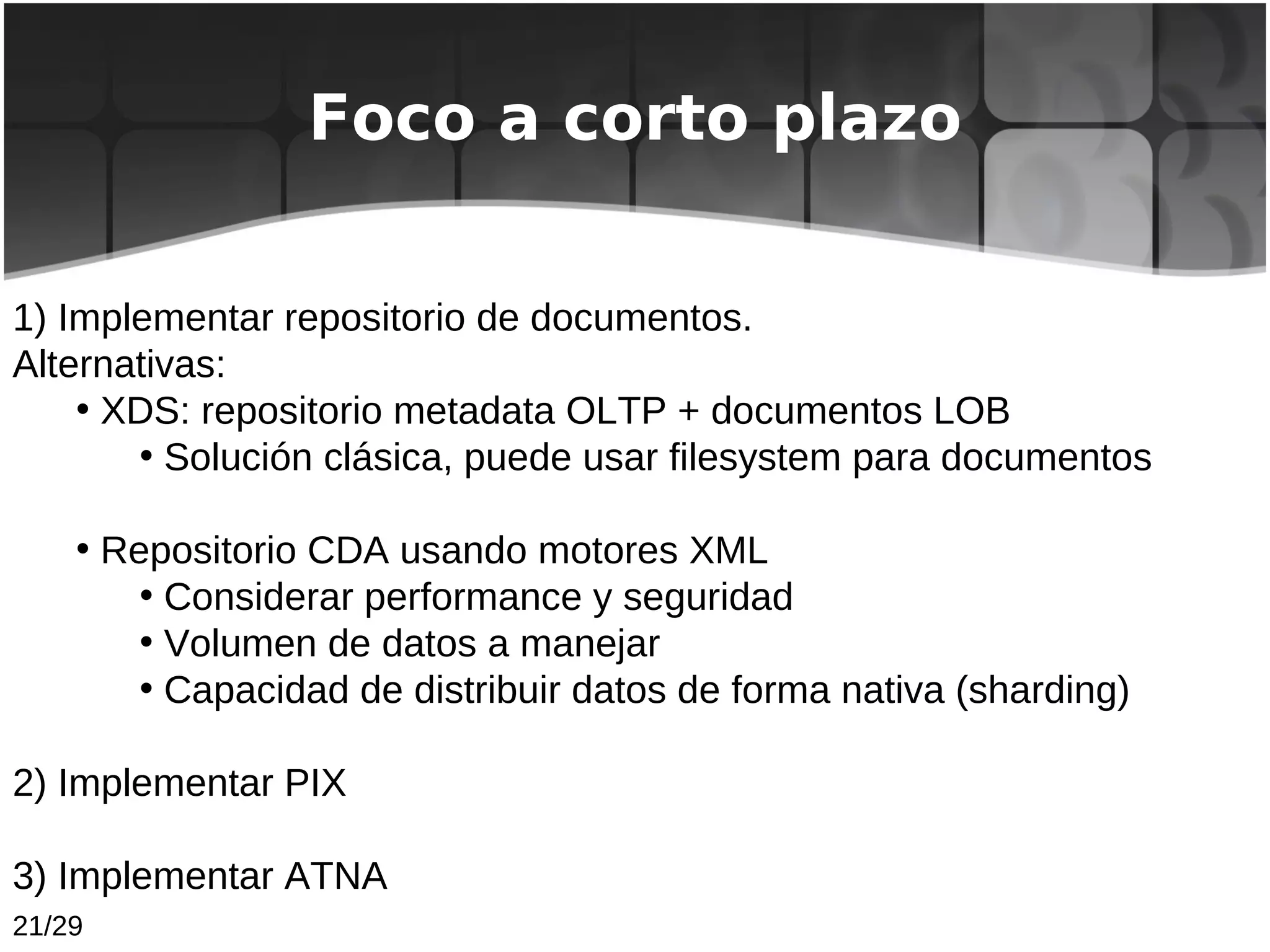

21. Foco a corto plazo
1) Implementar repositorio de documentos.
Alternativas:
• XDS: repositorio metadata OLTP + documentos LOB
• Solución clásica, puede usar filesystem para documentos
• Repositorio CDA usando motores XML
• Considerar performance y seguridad
• Volumen de datos a manejar
• Capacidad de distribuir datos de forma nativa (sharding)
2) Implementar PIX
3) Implementar ATNA
21/29

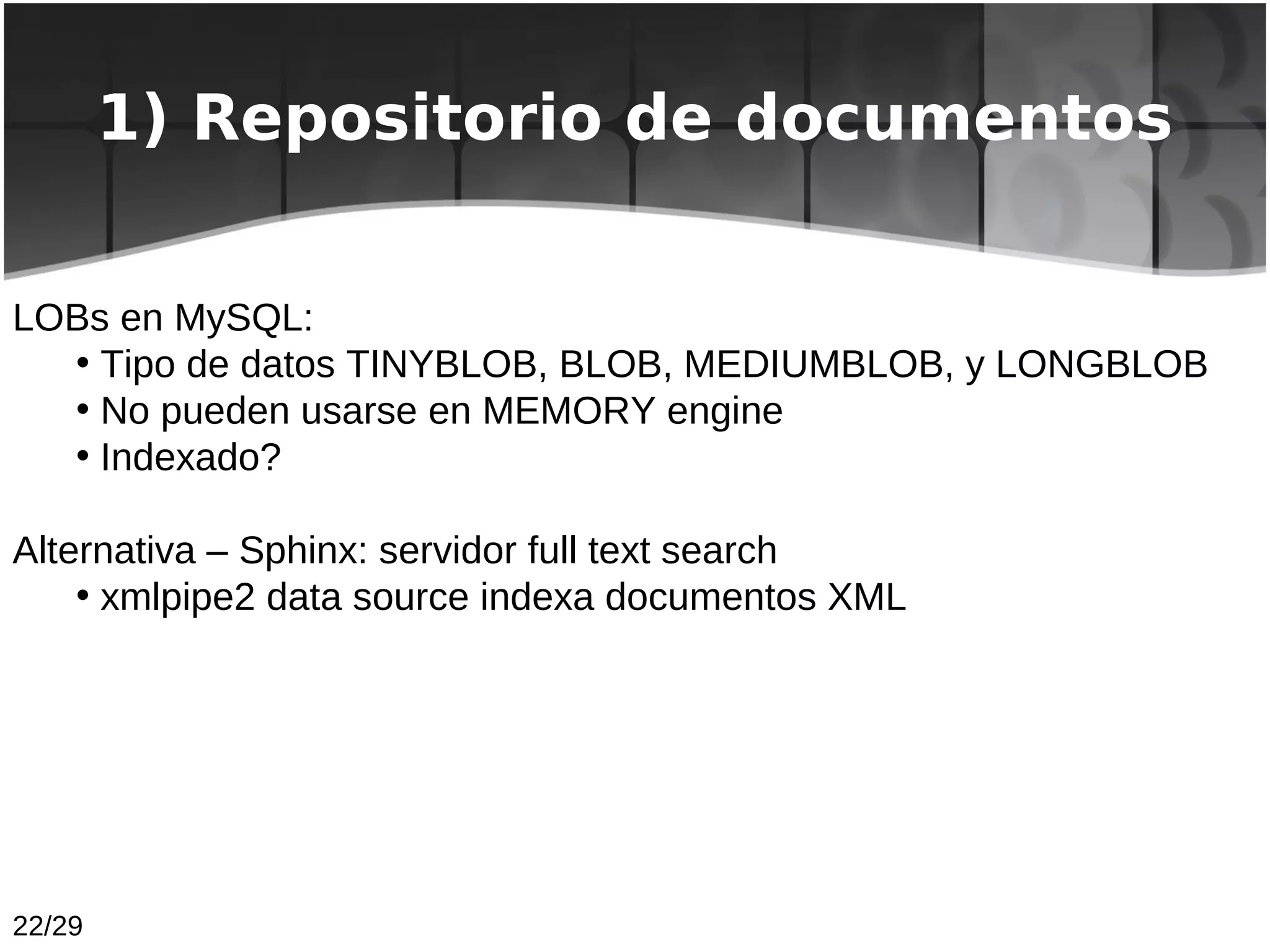

22. 1) Repositorio de documentos
LOBs en MySQL:
• Tipo de datos TINYBLOB, BLOB, MEDIUMBLOB, y LONGBLOB
• No pueden usarse en MEMORY engine
• Indexado?
Alternativa – Sphinx: servidor full text search
• xmlpipe2 data source indexa documentos XML
22/29

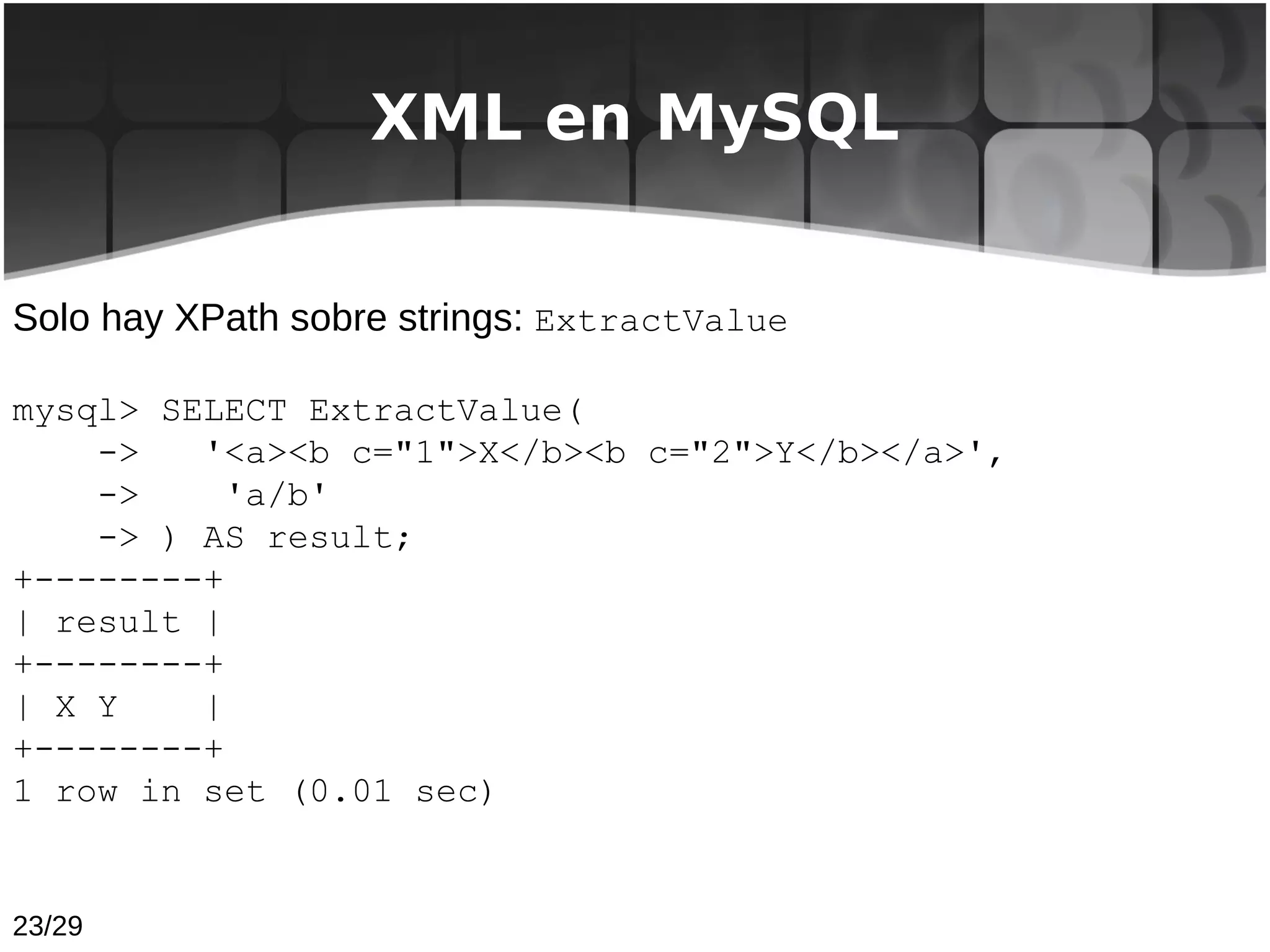

23. XML en MySQL
Solo hay XPath sobre strings: ExtractValue
mysql> SELECT ExtractValue(
-> '<a><b c="1">X</b><b c="2">Y</b></a>',
-> 'a/b'
-> ) AS result;
+--------+
| result |
+--------+
| X Y |
+--------+
1 row in set (0.01 sec)
23/29

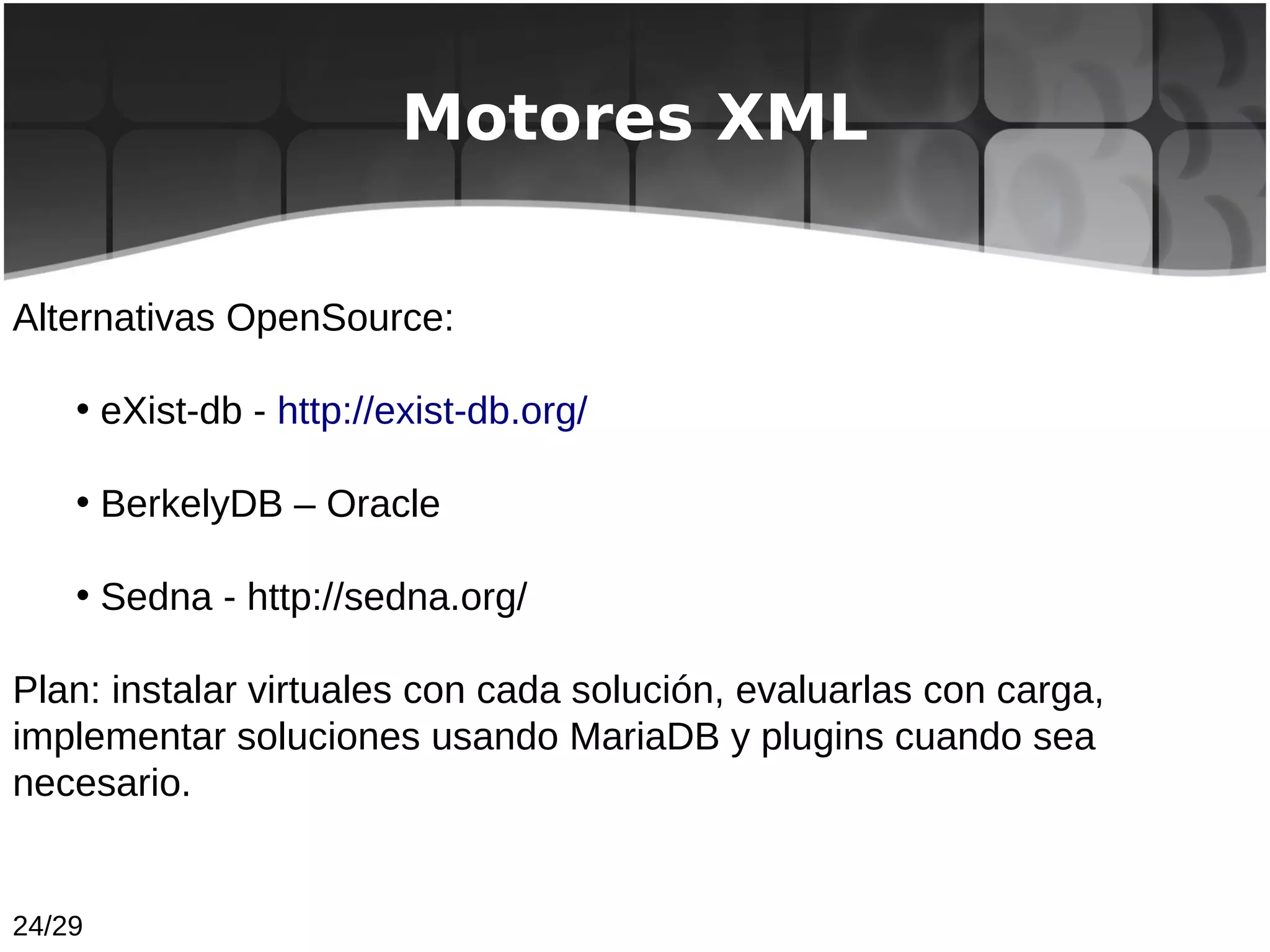

24. Motores XML
Alternativas OpenSource:
• eXist-db - http://exist-db.org/
• BerkelyDB – Oracle
• Sedna - http://sedna.org/
Plan: instalar virtuales con cada solución, evaluarlas con carga,
implementar soluciones usando MariaDB y plugins cuando sea
necesario.
24/29

25. 2) PIX - OpenPIX
25/29

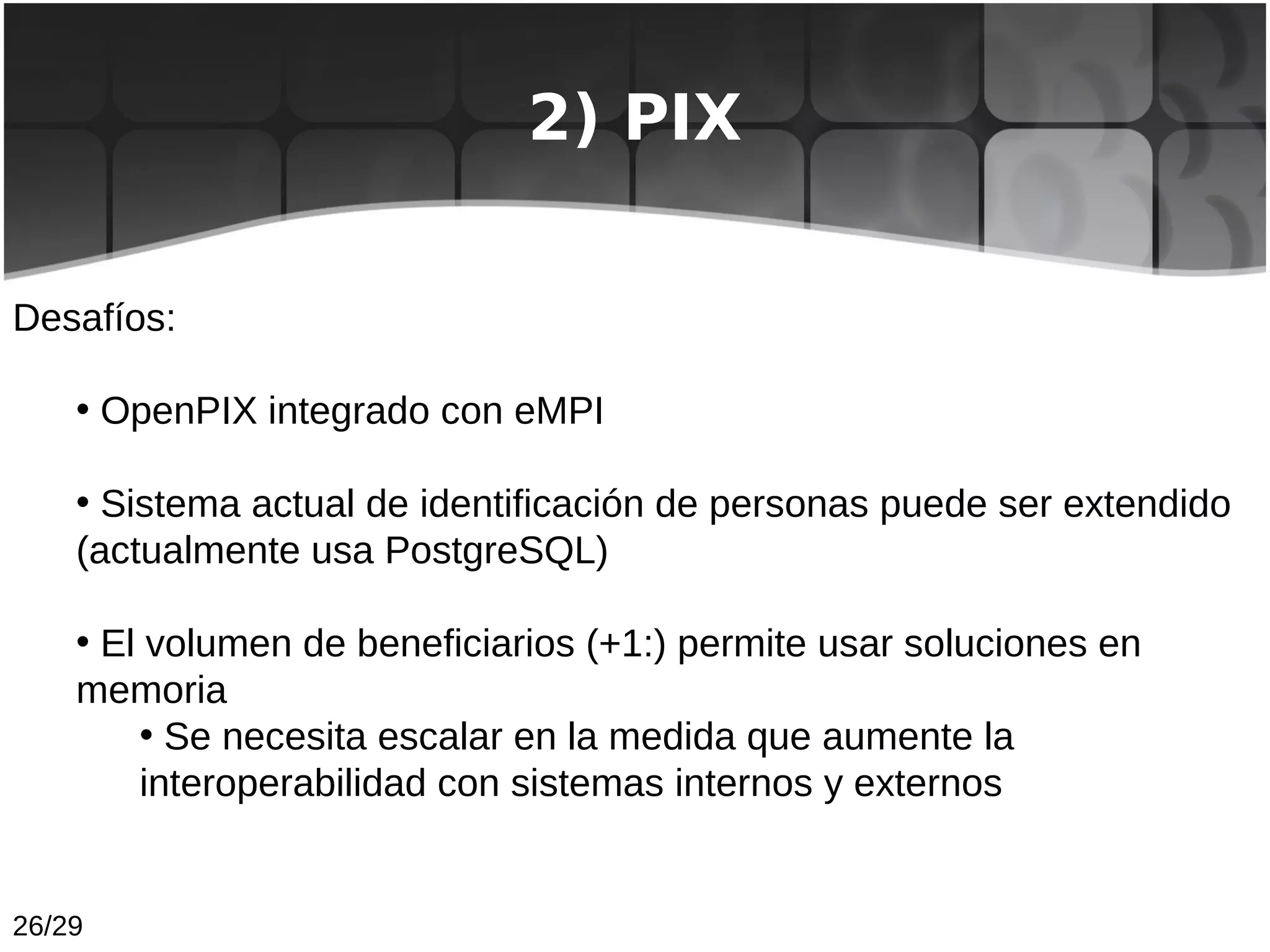

26. 2) PIX
Desafíos:
• OpenPIX integrado con eMPI
• Sistema actual de identificación de personas puede ser extendido
(actualmente usa PostgreSQL)
• El volumen de beneficiarios (+1:) permite usar soluciones en
memoria
• Se necesita escalar en la medida que aumente la
interoperabilidad con sistemas internos y externos
26/29

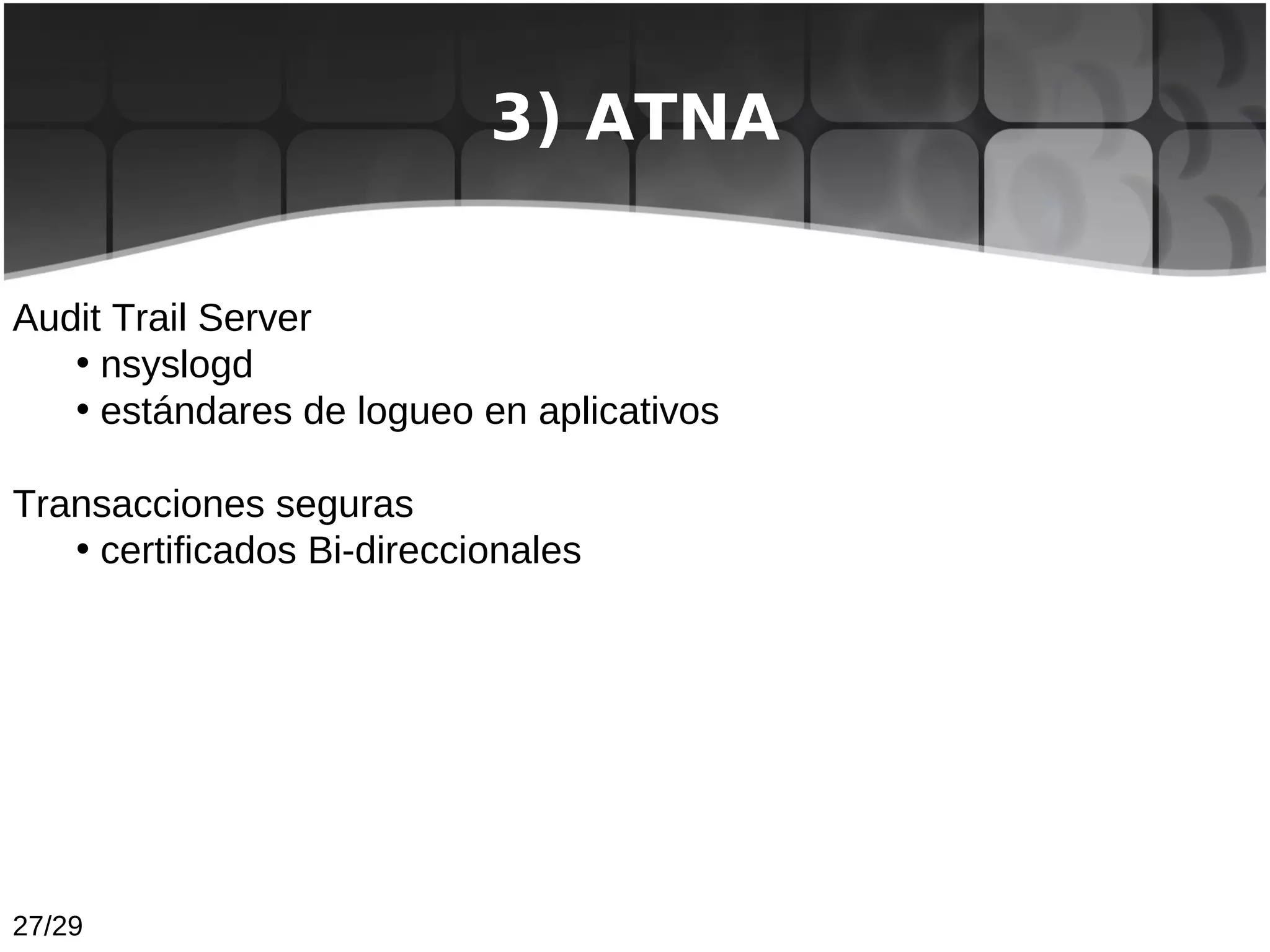

27. 3) ATNA
Audit Trail Server
• nsyslogd
• estándares de logueo en aplicativos
Transacciones seguras
• certificados Bi-direccionales
27/29

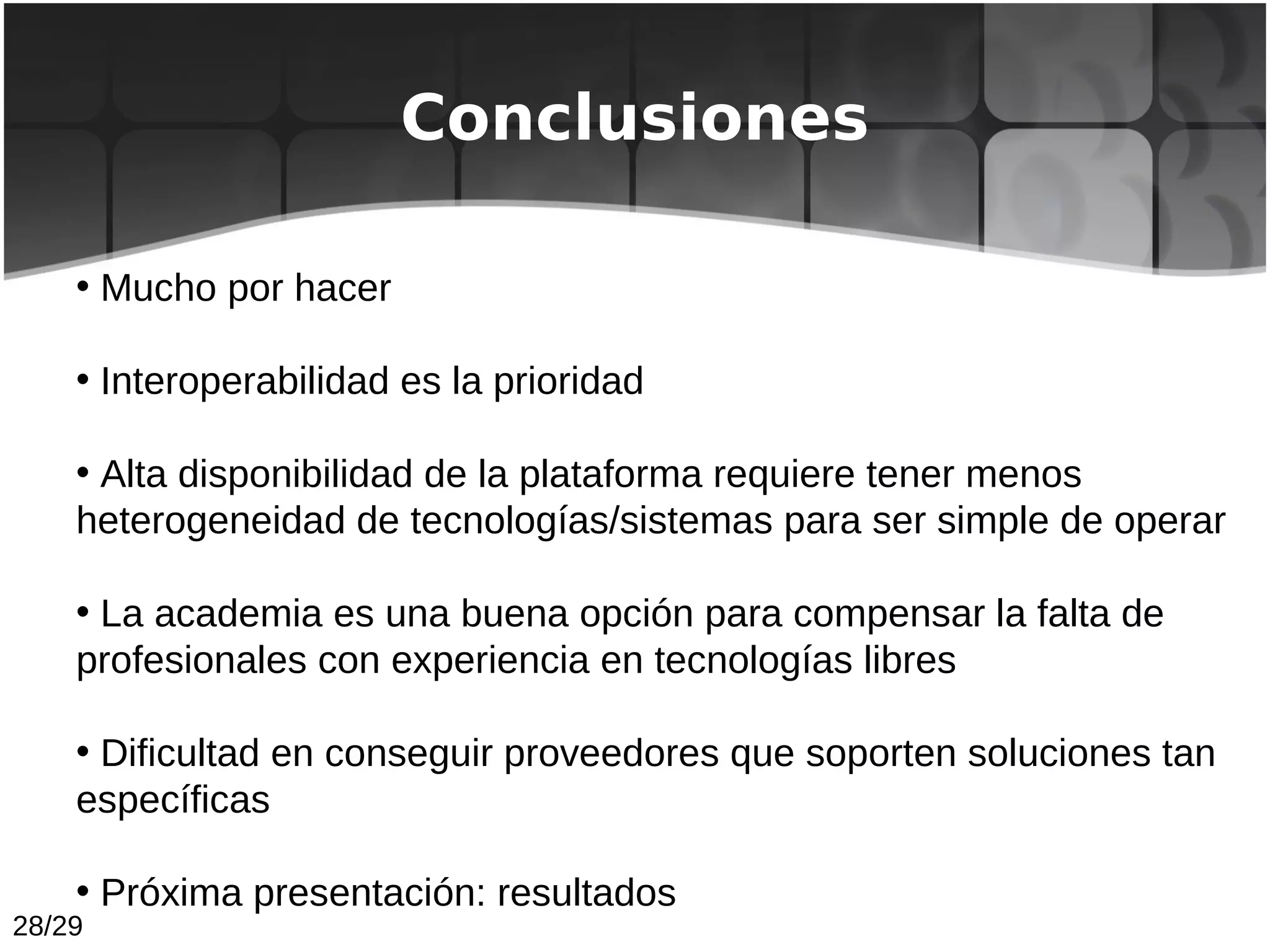

28. Conclusiones
• Mucho por hacer
• Interoperabilidad es la prioridad
• Alta disponibilidad de la plataforma requiere tener menos
heterogeneidad de tecnologías/sistemas para ser simple de operar
• La academia es una buena opción para compensar la falta de
profesionales con experiencia en tecnologías libres
• Dificultad en conseguir proveedores que soporten soluciones tan
específicas
• Próxima presentación: resultados
28/29

29. ¿Preguntas?
nelson.calero@gmail.com
29/29
