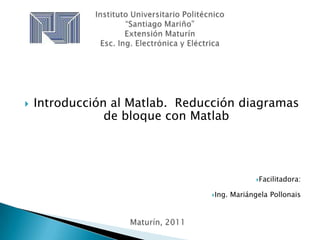

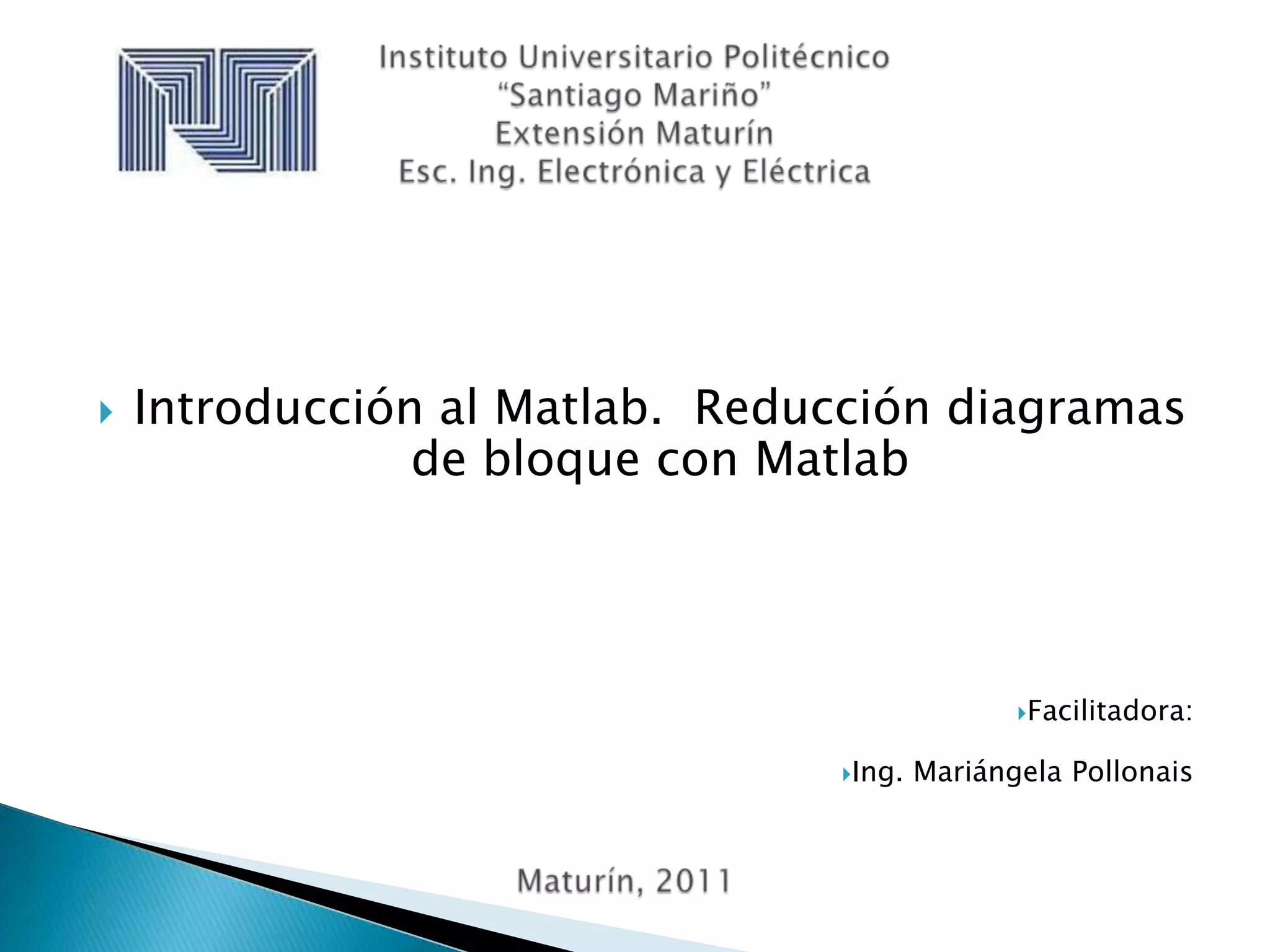

   Introducción al Matlab. Reducción diagramas
                de bloque con Matlab




                                               Facilitadora:


                                Ing.   Mariángela Pollonais
   MATrix LABoratory (Laboratorio de Matrices).

   The Math Works Inc

   Es un lenguaje de programación (inicialmente
    escrito en C) para realizar cálculos numéricos
    con vectores y matrices. Como caso particular
    puede también trabajar con números
    escalares, tanto reales como complejos.
   El paquete MATLAB dispone de dos
    herramientas adicionales que expanden sus
    prestaciones, a saber, Simulink (plataforma
    de simulación multidominio) y GUIDE (editor
    de interfaces de usuario - GUI). Además, se
    pueden ampliar las capacidades de MATLAB
    con las cajas de herramientas (toolboxes); y
    las de Simulink con los paquetes de bloques
    (blocksets).
Matlab
   Command Windows:
    Donde se ejecutan todas las instrucciones y
    programas.

   Command History:
    Muestra los últimos comandos ejecutados en
    Command Windows.

   Workspace:
    Para ver las variables que se están usando y sus
    dimensiones (si son matrices)
Workspace
& Directory


                        Command
                        Window



              Command
              History
   El símbolo “ ” en la pantalla principal indica
    que       MATLAB        está        esperando
    un comando o una variable.

   Para salir de MATLAB cuando sea pertinente
    se emplean los comandos quit o exit.
   Clear
   Help name
   Who, whos
   No es necesario declarar variables.
    >>num_estudiantes = 25

   MATLAB crea el espacio necesario y asocia el
    tipo adecuado para definir esa variable, si es
    que no la encuentra en el Workspace.
   Si no se especifica una variable en una
    operación, MATLAB usa la variable ans como
    una variable temporal.
   >>2+3
   ans=
   5
   Las variables tienen un limite de tamaño de
    nombre de 31 caracteres.

   Deben empezar con una letra SIEMPRE.

   NO deben contener caracteres especiales,
    salvo el “guion bajo” _
   El símbolo % especifica un comentario. No es
    ejecutado por Matlab.

   >>%Esto es un comentario
   >>x=2+3 % Suma
   X=
   5
   Las   instrucciones    en      MATLAB   tienen
    habitualmente     la        siguiente   forma:
    variable=expresión

   Para evitar la visualización por pantalla basta
    con finalizar la instrucción por punto y coma
    (;).

   MATLAB distingue entre letras mayúsculas y
    minúsculas(A y a son variables distintas).
Si la expresión no cabe en una línea, se utiliza:
…
Ejemplo:
>>H = [-2,0,-3,4,-3,-4,5,0,0,2,1,1,1,3,4,-0.2]
       que se puede escribir como:

>>H = [-2,0,-3,4,-3,-4,...
5,0,0,2,1,1,1,3,4,-0.2]
Matlab
   Escalar:
    Un solo dato se denomina escalar.

   Ejemplo
   A = 2.5
    Vector
       Si una matriz tiene una sola fila o una
    sola columna, se llama vector;( vector fila o
    vector columna).

   Ejemplo
   B = 2.5, 6.4
   Vectores fila;  elementos separados por
    blancos o comas
    >> v =[2 3 4]

   Vectores columna: elementos separados por
    punto y coma (;)
    >> w =[2;3;4;7;9;8]
   Matriz :
             El tamaño de una matriz se
    especifica por el número de filas y de
    columnas.

   Ejemplo C   es una matriz de 3 x 3.
         -2      0   3
    C=     3    -4   5
           1    -1 0
   Las matrices se definen por filas; los
    elementos de una misma fila están separados
    por blancos o comas. Las filas están
    separadas por punto y coma (;).


   » C=[-2 0 3 ; 3 -4 5; 1 -1 0]
   Generación de matrices:
    Generación de         una    matriz    de   ceros,
     zeros(n,m)
    Generación de una matriz de unos,
    ones(n,m)
    Inicialización   de    una    matriz    identidad
      eye(n,m)
    Generación de una matriz de elementos
    aleatorios rand(n,m)
Matlab
Matlab
Matlab
   Los polinomios se representan en Matlab por
    un vector fila de dimensión n+1 siendo n el
    grado del polinomio. Ejemplo: x3+2x-7 se
    representa por
      >> pol1=[1 0 2 -7]

   Cálculo de las raíces: roots (da un vector
    columna, aunque pol1 es un vector fila)
          >>raices=roots(pol1)
   La función residue, descompone el cociente
    de una fracción en fracciones parciales.
   Teniendo un cociente de la forma




   La función es:
   >>[r,p,k] = residue(b,a)
   Entrega los resultados para:
Descompa en fracciones parciales:




>> b=[1 1 1 2];
>> a=[1 0 3 0 2];
>> [r,p,k]=residue(b,a)
   El resultado será:
Matlab
   plot() crea un gráfico a partir de vectores con
    escalas lineales sobre ambos ejes,

       >> plot(X,Y,‟opción‟) (opción:       permite
        elegir color y trazo de la curva)

    hold on: permite pintar más gráficos en la
     misma figura (se desactiva con hold off)

    grid activa una cuadrícula en el dibujo.
     Escribiendo de nuevo grid se desactiva.


   title('título') añade un título al dibujo.


    xlabel(„texto‟) añade una etiqueta al eje de
    las abscisas.


   ylabel(„texto‟) añade una etiqueta al eje de las
    ordenadas.
   axis([x0 x1 y0 y1])

   axis off: desactiva los etiquetados de los ejes
    desapareciendo los ejes, sus etiquetas y la
    rejilla.

   axis on: lo activa de nuevo

   axis equal: los mismos factores de escala
    para los dos ejes
>>   x = 0:pi/100:2*pi;
>>   y = sin(x);
>>   plot(x,y)
>>   xlabel('x = 0:2pi')
>>   ylabel('Sëno(x)')
>>   title(„Grafica función seno')
Gráfica función seno
Seno(x)
   Subplot(m,n,p)
   Este comando divide la ventana en un arreglo
    rectangular de m filas y n columnas.
   La variable p le dice a Matlab donde va a
    colocar la respectiva figura del comando plot.
Matlab
Matlab
Este tipo de archivo es de lo más importe que
se puede generar por el usuario en MATLAB.
Se construyen mediante una secuencia de
comandos.
El fichero principal se llamará main_nombre.m
Definición    de         funciones          de
transferencia

      »N=[0 1 2];-> vector




     » G=tf([0 1 2], [1 3 5]) ;-> Equivalente
Definición    de   funciones   de
transferencia

 
Definición    de   funciones   de
transferencia
Reducción diagrama de bloques
con Matlab
Reducción diagrama de bloques con
Matlab
Matlab
