Mecanica de banco y ajuste

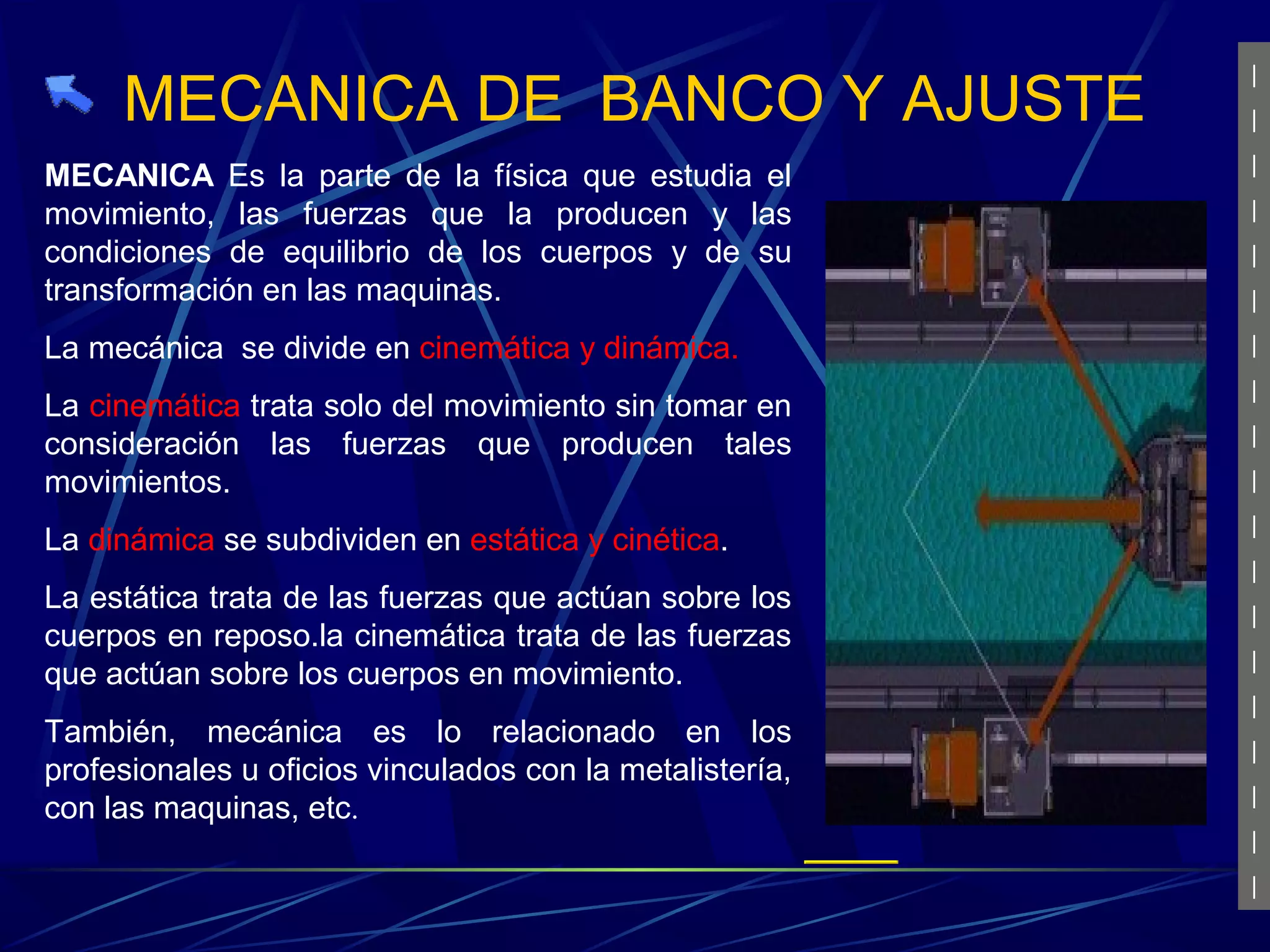

MECANICA DE BANCO Y AJUSTE
MECANICA Es la parte de la física que estudia el
movimiento, las fuerzas que la producen y las
condiciones de equilibrio de los cuerpos y de su
transformación en las maquinas.
La mecánica se divide en cinemática y dinámica.
La cinemática trata solo del movimiento sin tomar en
consideración las fuerzas que producen tales
movimientos.
La dinámica se subdividen en estática y cinética.
La estática trata de las fuerzas que actúan sobre los
cuerpos en reposo.la cinemática trata de las fuerzas
que actúan sobre los cuerpos en movimiento.
También, mecánica es lo relacionado en los
profesionales u oficios vinculados con la metalistería,
con las maquinas, etc.

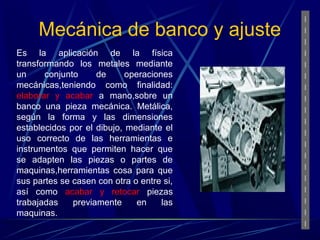

Mecánica de banco y ajuste
Es la aplicación de la física
transformando los metales mediante
un conjunto de operaciones
mecánicas,teniendo como finalidad:
elaborar y acabar a mano,sobre un
banco una pieza mecánica. Metálica,
según la forma y las dimensiones
establecidos por el dibujo, mediante el
uso correcto de las herramientas e
instrumentos que permiten hacer que
se adapten las piezas o partes de
maquinas,herramientas cosa para que
sus partes se casen con otra o entre si,
así como acabar y retocar piezas
trabajadas previamente en las
maquinas.

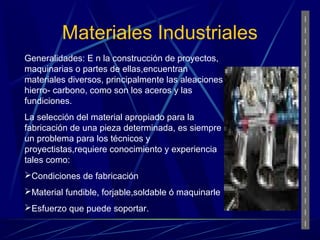

Materiales Industriales
Generalidades: E n la construcción de proyectos,
maquinarias o partes de ellas,encuentran
materiales diversos, principalmente las aleaciones
hierro- carbono, como son los aceros y las
fundiciones.
La selección del material apropiado para la
fabricación de una pieza determinada, es siempre
un problema para los técnicos y
proyectistas,requiere conocimiento y experiencia
tales como:
Condiciones de fabricación
Material fundible, forjable,soldable ó maquinarle
Esfuerzo que puede soportar.

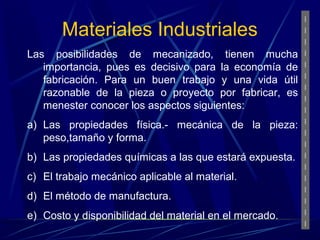

Materiales Industriales
Las posibilidades de mecanizado, tienen mucha
importancia, pues es decisivo para la economía de
fabricación. Para un buen trabajo y una vida útil
razonable de la pieza o proyecto por fabricar, es
menester conocer los aspectos siguientes:
a) Las propiedades física.- mecánica de la pieza:
peso,tamaño y forma.
b) Las propiedades químicas a las que estará expuesta.
c) El trabajo mecánico aplicable al material.
d) El método de manufactura.
e) Costo y disponibilidad del material en el mercado.

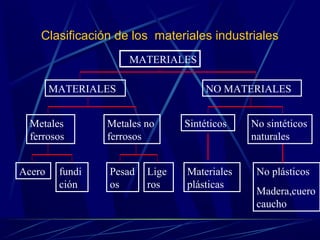

Clasificación de los materiales industriales
MATERIALES
MATERIALES NO MATERIALES
Metales
ferrosos
Metales no
ferrosos
Sintéticos No sintéticos
naturales
Acero Materiales
plásticas
fundi
ción
Pesad
os
Lige
ros
No plásticos
Madera,cuero
caucho

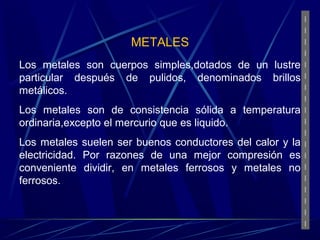

METALES
Los metales son cuerpos simples,dotados de un lustre
particular después de pulidos, denominados brillos
metálicos.
Los metales son de consistencia sólida a temperatura
ordinaria,excepto el mercurio que es liquido.
Los metales suelen ser buenos conductores del calor y la
electricidad. Por razones de una mejor compresión es
conveniente dividir, en metales ferrosos y metales no
ferrosos.

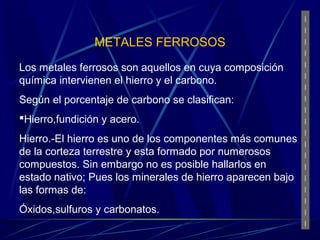

METALES FERROSOS
Los metales ferrosos son aquellos en cuya composición
química intervienen el hierro y el carbono.
Según el porcentaje de carbono se clasifican:
Hierro,fundición y acero.
Hierro.-El hierro es uno de los componentes más comunes
de la corteza terrestre y esta formado por numerosos
compuestos. Sin embargo no es posible hallarlos en
estado nativo; Pues los minerales de hierro aparecen bajo
las formas de:
Óxidos,sulfuros y carbonatos.

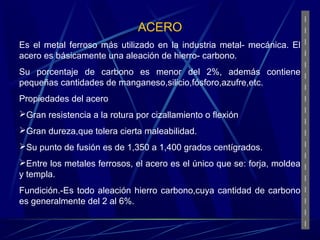

ACERO
Es el metal ferroso más utilizado en la industria metal- mecánica. El
acero es básicamente una aleación de hierro- carbono.
Su porcentaje de carbono es menor del 2%, además contiene
pequeñas cantidades de manganeso,silicio,fósforo,azufre,etc.
Propiedades del acero
Gran resistencia a la rotura por cizallamiento o flexión
Gran dureza,que tolera cierta maleabilidad.
Su punto de fusión es de 1,350 a 1,400 grados centígrados.
Entre los metales ferrosos, el acero es el único que se: forja, moldea
y templa.
Fundición.-Es todo aleación hierro carbono,cuya cantidad de carbono
es generalmente del 2 al 6%.

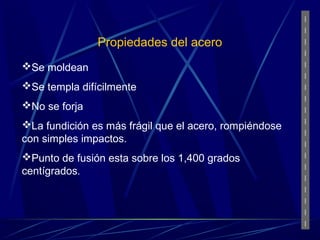

Propiedades del acero
Se moldean
Se templa difícilmente
No se forja
La fundición es más frágil que el acero, rompiéndose
con simples impactos.
Punto de fusión esta sobre los 1,400 grados
centígrados.

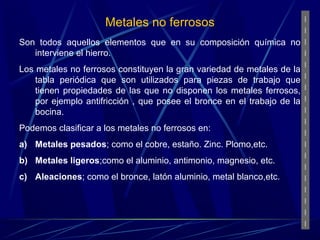

Metales no ferrosos
Son todos aquellos elementos que en su composición química no
interviene el hierro.
Los metales no ferrosos constituyen la gran variedad de metales de la
tabla periódica que son utilizados para piezas de trabajo que
tienen propiedades de las que no disponen los metales ferrosos,
por ejemplo antifricción , que posee el bronce en el trabajo de la
bocina.
Podemos clasificar a los metales no ferrosos en:
a) Metales pesados; como el cobre, estaño. Zinc. Plomo,etc.
b) Metales ligeros;como el aluminio, antimonio, magnesio, etc.
c) Aleaciones; como el bronce, latón aluminio, metal blanco,etc.

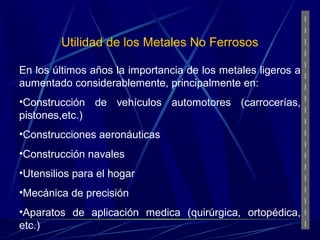

Utilidad de los Metales No Ferrosos
En los últimos años la importancia de los metales ligeros a
aumentado considerablemente, principalmente en:
•Construcción de vehículos automotores (carrocerías,
pistones,etc.)
•Construcciones aeronáuticas
•Construcción navales
•Utensilios para el hogar
•Mecánica de precisión
•Aparatos de aplicación medica (quirúrgica, ortopédica,
etc.)

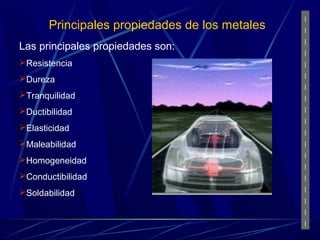

Principales propiedades de los metales
Las principales propiedades son:
Resistencia
Dureza
Tranquilidad
Ductibilidad
Elasticidad
Maleabilidad
Homogeneidad
Conductibilidad
Soldabilidad

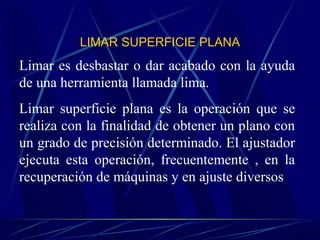

LIMAR SUPERFICIE PLANA
Limar es desbastar o dar acabado con la ayuda
de una herramienta llamada lima.
Limar superficie plana es la operación que se
realiza con la finalidad de obtener un plano con
un grado de precisión determinado. El ajustador
ejecuta esta operación, frecuentemente , en la
recuperación de máquinas y en ajuste diversos

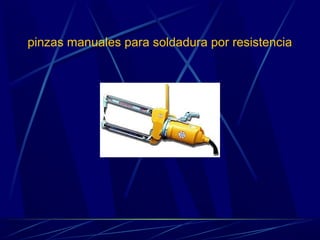

pinzas manuales para soldadura por resistencia

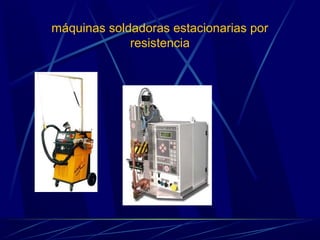

máquinas soldadoras estacionarias por
resistencia

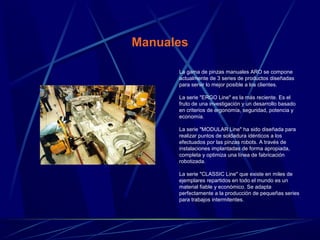

Manuales
La gama de pinzas manuales ARO se compone
actualmente de 3 series de productos diseñadas
para servir lo mejor posible a los clientes.
La serie "ERGO Line" es la más reciente. Es el
fruto de una investigación y un desarrollo basado
en criterios de ergonomía, seguridad, potencia y
economía.
La serie "MODULAR Line" ha sido diseñada para
realizar puntos de soldadura idénticos a los
efectuados por las pinzas robots. A través de
instalaciones implantadas de forma apropiada,
completa y optimiza una línea de fabricación
robotizada.
La serie "CLASSIC Line" que existe en miles de
ejemplares repartidos en todo el mundo es un
material fiable y económico. Se adapta
perfectamente a la producción de pequeñas series
para trabajos intermitentes.

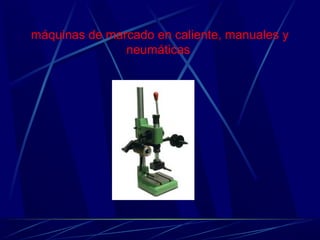

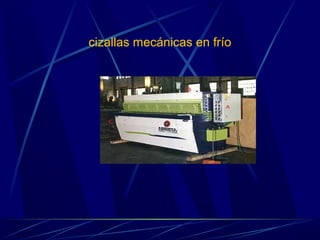

máquinas de marcado en caliente, manuales y
neumáticas

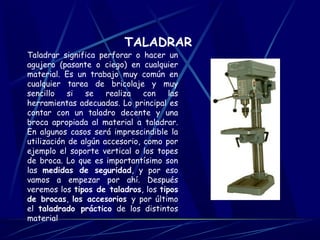

TALADRAR
Taladrar significa perforar o hacer un
agujero (pasante o ciego) en cualquier
material. Es un trabajo muy común en
cualquier tarea de bricolaje y muy
sencillo si se realiza con las
herramientas adecuadas. Lo principal es
contar con un taladro decente y una
broca apropiada al material a taladrar.
En algunos casos será imprescindible la
utilización de algún accesorio, como por
ejemplo el soporte vertical o los topes
de broca. Lo que es importantísimo son
las medidas de seguridad, y por eso
vamos a empezar por ahí. Después
veremos los tipos de taladros, los tipos
de brocas, los accesorios y por último
el taladrado práctico de los distintos
material

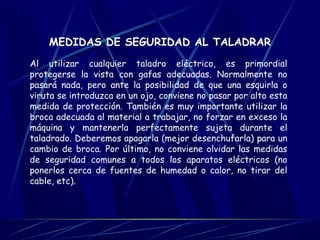

MEDIDAS DE SEGURIDAD AL TALADRAR
Al utilizar cualquier taladro eléctrico, es primordial
protegerse la vista con gafas adecuadas. Normalmente no
pasará nada, pero ante la posibilidad de que una esquirla o
viruta se introduzca en un ojo, conviene no pasar por alto esta
medida de protección. También es muy importante utilizar la
broca adecuada al material a trabajar, no forzar en exceso la
máquina y mantenerla perfectamente sujeta durante el
taladrado. Deberemos apagarla (mejor desenchufarla) para un
cambio de broca. Por último, no conviene olvidar las medidas
de seguridad comunes a todos los aparatos eléctricos (no
ponerlos cerca de fuentes de humedad o calor, no tirar del
cable, etc).

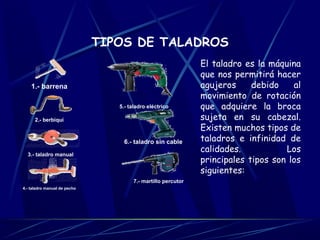

TIPOS DE TALADROS
1.- barrena
2.- berbiquí
3.- taladro manual
4.- taladro manual de pecho
5.- taladro eléctrico
6.- taladro sin cable
7.- martillo percutor
El taladro es la máquina
que nos permitirá hacer
agujeros debido al
movimiento de rotación
que adquiere la broca
sujeta en su cabezal.
Existen muchos tipos de
taladros e infinidad de
calidades. Los
principales tipos son los
siguientes:

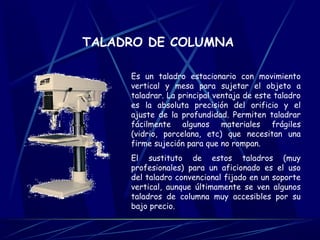

TALADRO DE COLUMNA
Es un taladro estacionario con movimiento
vertical y mesa para sujetar el objeto a
taladrar. La principal ventaja de este taladro
es la absoluta precisión del orificio y el
ajuste de la profundidad. Permiten taladrar
fácilmente algunos materiales frágiles
(vidrio, porcelana, etc) que necesitan una
firme sujeción para que no rompan.
El sustituto de estos taladros (muy
profesionales) para un aficionado es el uso
del taladro convencional fijado en un soporte
vertical, aunque últimamente se ven algunos
taladros de columna muy accesibles por su
bajo precio.

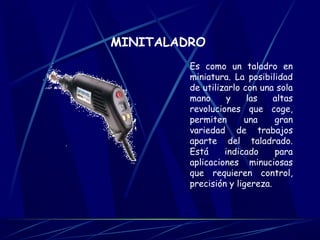

MINITALADRO
Es como un taladro en
miniatura. La posibilidad
de utilizarlo con una sola
mano y las altas
revoluciones que coge,
permiten una gran
variedad de trabajos
aparte del taladrado.
Está indicado para
aplicaciones minuciosas
que requieren control,
precisión y ligereza.

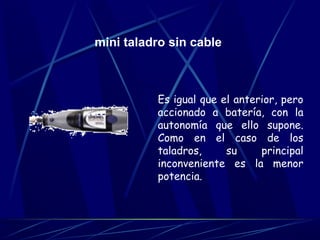

mini taladro sin cable
Es igual que el anterior, pero
accionado a batería, con la
autonomía que ello supone.
Como en el caso de los
taladros, su principal
inconveniente es la menor
potencia.

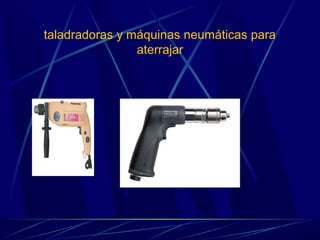

taladradoras y máquinas neumáticas para
aterrajar

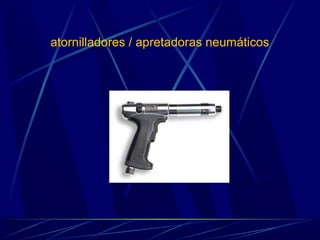

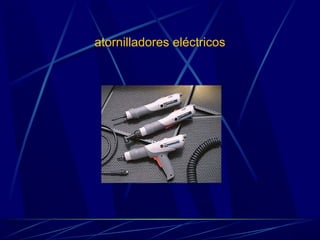

atornilladores / apretadoras neumáticos

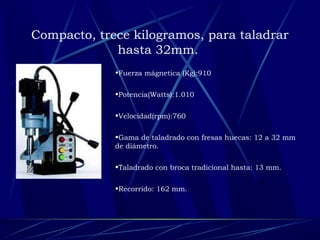

Compacto, trece kilogramos, para taladrar
hasta 32mm.
•Fuerza mágnetica (Kg):910
•Potencia(Watts):1.010
•Velocidad(rpm):760
•Gama de taladrado con fresas huecas: 12 a 32 mm
de diámetro.
•Taladrado con broca tradicional hasta: 13 mm.
•Recorrido: 162 mm.

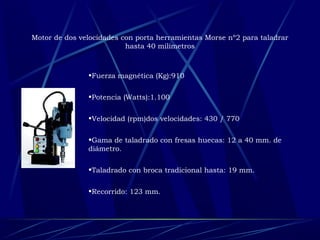

Motor de dos velocidades con porta herramientas Morse nº2 para taladrar
hasta 40 milímetros
•Fuerza magnética (Kg):910
•Potencia (Watts):1.100
•Velocidad (rpm)dos velocidades: 430 / 770
•Gama de taladrado con fresas huecas: 12 a 40 mm. de
diámetro.
•Taladrado con broca tradicional hasta: 19 mm.
•Recorrido: 123 mm.

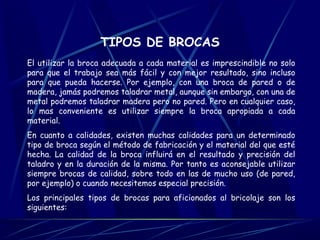

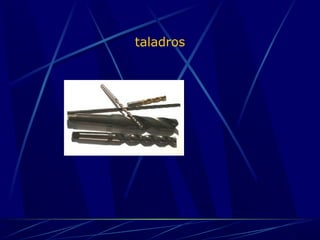

TIPOS DE BROCAS
El utilizar la broca adecuada a cada material es imprescindible no solo
para que el trabajo sea más fácil y con mejor resultado, sino incluso
para que pueda hacerse. Por ejemplo, con una broca de pared o de
madera, jamás podremos taladrar metal, aunque sin embargo, con una de
metal podremos taladrar madera pero no pared. Pero en cualquier caso,
lo mas conveniente es utilizar siempre la broca apropiada a cada
material.
En cuanto a calidades, existen muchas calidades para un determinado
tipo de broca según el método de fabricación y el material del que esté
hecha. La calidad de la broca influirá en el resultado y precisión del
taladro y en la duración de la misma. Por tanto es aconsejable utilizar
siempre brocas de calidad, sobre todo en las de mucho uso (de pared,
por ejemplo) o cuando necesitemos especial precisión.
Los principales tipos de brocas para aficionados al bricolaje son los
siguientes:

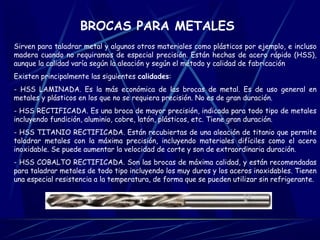

BROCAS PARA METALES
Sirven para taladrar metal y algunos otros materiales como plásticos por ejemplo, e incluso
madera cuando no requiramos de especial precisión. Están hechas de acero rápido (HSS),
aunque la calidad varía según la aleación y según el método y calidad de fabricación
Existen principalmente las siguientes calidades:
- HSS LAMINADA. Es la más económica de las brocas de metal. Es de uso general en
metales y plásticos en los que no se requiera precisión. No es de gran duración.
- HSS RECTIFICADA. Es una broca de mayor precisión, indicada para todo tipo de metales
incluyendo fundición, aluminio, cobre, latón, plásticos, etc. Tiene gran duración.
- HSS TITANIO RECTIFICADA. Están recubiertas de una aleación de titanio que permite
taladrar metales con la máxima precisión, incluyendo materiales difíciles como el acero
inoxidable. Se puede aumentar la velocidad de corte y son de extraordinaria duración.
- HSS COBALTO RECTIFICADA. Son las brocas de máxima calidad, y están recomendadas
para taladrar metales de todo tipo incluyendo los muy duros y los aceros inoxidables. Tienen
una especial resistencia a la temperatura, de forma que se pueden utilizar sin refrigerante.

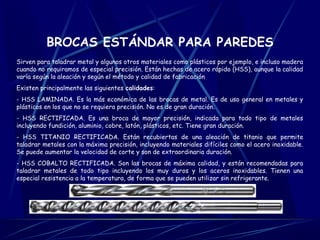

BROCAS ESTÁNDAR PARA PAREDES
Sirven para taladrar metal y algunos otros materiales como plásticos por ejemplo, e incluso madera
cuando no requiramos de especial precisión. Están hechas de acero rápido (HSS), aunque la calidad
varía según la aleación y según el método y calidad de fabricación
Existen principalmente las siguientes calidades:
- HSS LAMINADA. Es la más económica de las brocas de metal. Es de uso general en metales y
plásticos en los que no se requiera precisión. No es de gran duración.
- HSS RECTIFICADA. Es una broca de mayor precisión, indicada para todo tipo de metales
incluyendo fundición, aluminio, cobre, latón, plásticos, etc. Tiene gran duración.
- HSS TITANIO RECTIFICADA. Están recubiertas de una aleación de titanio que permite
taladrar metales con la máxima precisión, incluyendo materiales difíciles como el acero inoxidable.
Se puede aumentar la velocidad de corte y son de extraordinaria duración.
- HSS COBALTO RECTIFICADA. Son las brocas de máxima calidad, y están recomendadas para
taladrar metales de todo tipo incluyendo los muy duros y los aceros inoxidables. Tienen una
especial resistencia a la temperatura, de forma que se pueden utilizar sin refrigerante.

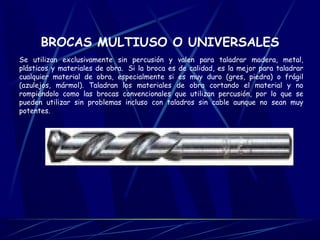

BROCAS MULTIUSO O UNIVERSALES
Se utilizan exclusivamente sin percusión y valen para taladrar madera, metal,
plásticos y materiales de obra. Si la broca es de calidad, es la mejor para taladrar
cualquier material de obra, especialmente si es muy duro (gres, piedra) o frágil
(azulejos, mármol). Taladran los materiales de obra cortando el material y no
rompiéndolo como las brocas convencionales que utilizan percusión, por lo que se
pueden utilizar sin problemas incluso con taladros sin cable aunque no sean muy
potentes.

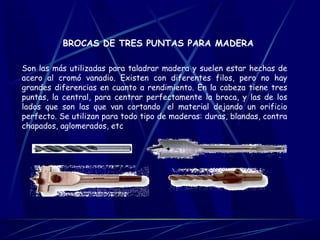

BROCAS DE TRES PUNTAS PARA MADERA
Son las más utilizadas para taladrar madera y suelen estar hechas de
acero al cromó vanadio. Existen con diferentes filos, pero no hay
grandes diferencias en cuanto a rendimiento. En la cabeza tiene tres
puntas, la central, para centrar perfectamente la broca, y las de los
lados que son las que van cortando el material dejando un orificio
perfecto. Se utilizan para todo tipo de maderas: duras, blandas, contra
chapados, aglomerados, etc

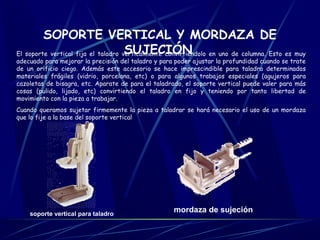

SOPORTE VERTICAL Y MORDAZA DE
SUJECIÓN El soporte vertical fija el taladro verticalmente convirtiéndolo en uno de columna. Esto es muy
adecuado para mejorar la precisión del taladro y para poder ajustar la profundidad cuando se trate
de un orificio ciego. Además este accesorio se hace imprescindible para taladra determinados
materiales frágiles (vidrio, porcelana, etc) o para algunos trabajos especiales (agujeros para
cazoletas de bisagra, etc. Aparate de para el taladrado, el soporte vertical puede valer para más
cosas (pulido, lijado, etc) convirtiendo el taladro en fijo y teniendo por tanto libertad de
movimiento con la pieza a trabajar.
Cuando queramos sujetar firmemente la pieza a taladrar se hará necesario el uso de un mordaza
que lo fije a la base del soporte vertical
soporte vertical para taladro mordaza de sujeción

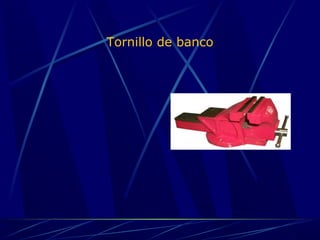

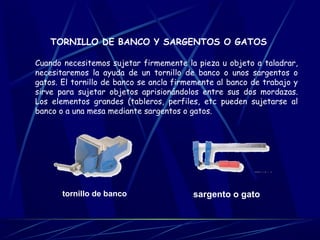

TORNILLO DE BANCO Y SARGENTOS O GATOS
Cuando necesitemos sujetar firmemente la pieza u objeto a taladrar,
necesitaremos la ayuda de un tornillo de banco o unos sargentos o
gatos. El tornillo de banco se ancla firmemente al banco de trabajo y
sirve para sujetar objetos aprisionándolos entre sus dos mordazas.
Los elementos grandes (tableros, perfiles, etc pueden sujetarse al
banco o a una mesa mediante sargentos o gatos.
tornillo de banco sargento o gato

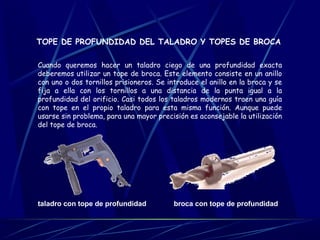

TOPE DE PROFUNDIDAD DEL TALADRO Y TOPES DE BROCA
Cuando queremos hacer un taladro ciego de una profundidad exacta
deberemos utilizar un tope de broca. Este elemento consiste en un anillo
con uno o dos tornillos prisioneros. Se introduce el anillo en la broca y se
fija a ella con los tornillos a una distancia de la punta igual a la
profundidad del orificio. Casi todos los taladros modernos traen una guía
con tope en el propio taladro para esta misma función. Aunque puede
usarse sin problema, para una mayor precisión es aconsejable la utilización
del tope de broca.
taladro con tope de profundidad broca con tope de profundidad

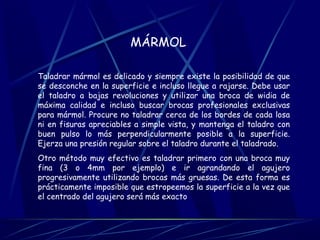

MÁRMOL
Taladrar mármol es delicado y siempre existe la posibilidad de que
se desconche en la superficie e incluso llegue a rajarse. Debe usar
el taladro a bajas revoluciones y utilizar una broca de widia de
máxima calidad e incluso buscar brocas profesionales exclusivas
para mármol. Procure no taladrar cerca de los bordes de cada losa
ni en fisuras apreciables a simple vista, y mantenga el taladro con
buen pulso lo más perpendicularmente posible a la superficie.
Ejerza una presión regular sobre el taladro durante el taladrado.
Otro método muy efectivo es taladrar primero con una broca muy
fina (3 o 4mm por ejemplo) e ir agrandando el agujero
progresivamente utilizando brocas más gruesas. De esta forma es
prácticamente imposible que estropeemos la superficie a la vez que
el centrado del agujero será más exacto

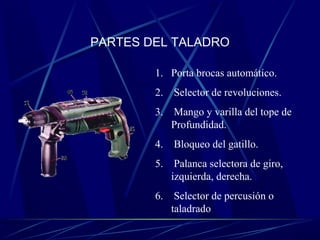

PARTES DEL TALADRO
1. Porta brocas automático.
2. Selector de revoluciones.
3. Mango y varilla del tope de
Profundidad.
4. Bloqueo del gatillo.
5. Palanca selectora de giro,
izquierda, derecha.
6. Selector de percusión o
taladrado.

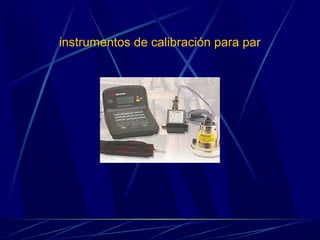

instrumentos de calibración para par

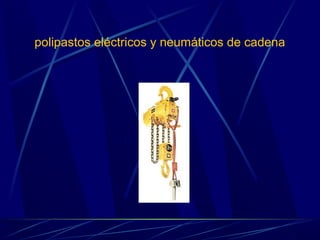

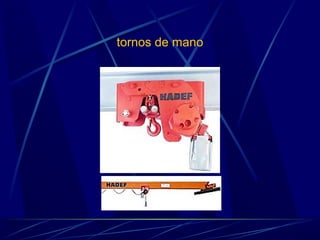

polipastos eléctricos y neumáticos de cadena

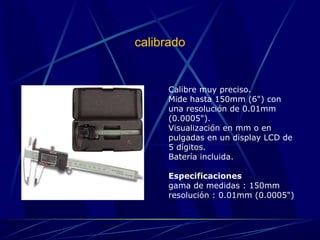

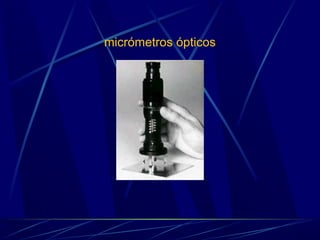

calibrado

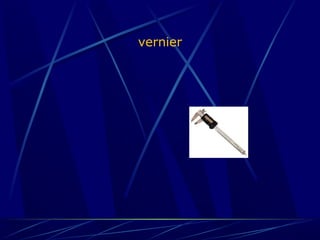

Calibre muy preciso.
Mide hasta 150mm (6") con
una resolución de 0.01mm
(0.0005").
Visualización en mm o en
pulgadas en un display LCD de
5 dígitos.
Batería incluida.
Especificaciones
gama de medidas : 150mm
resolución : 0.01mm (0.0005")

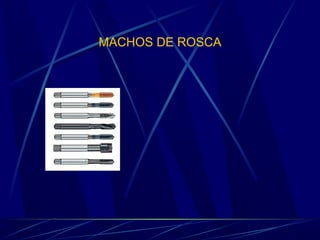

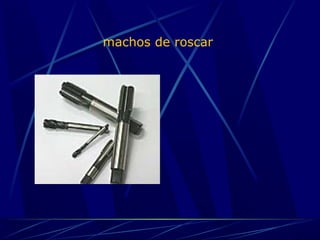

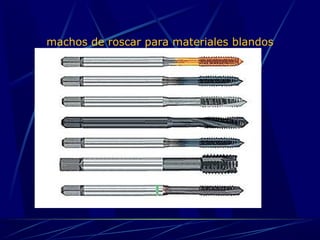

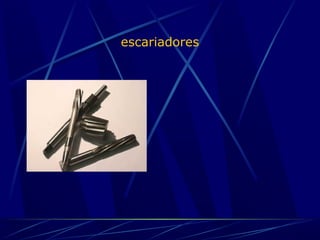

machos de roscar para materiales blandos

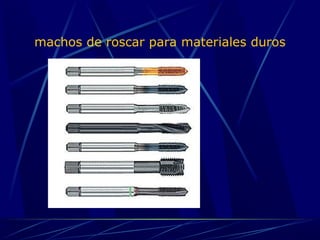

machos de roscar para materiales duros

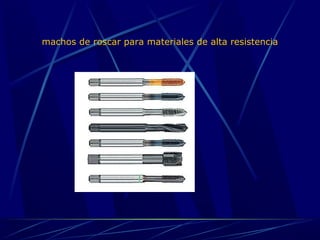

machos de roscar para materiales de alta resistencia

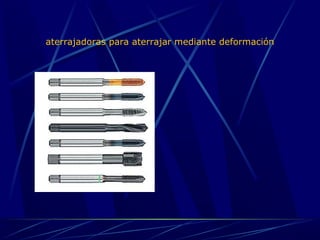

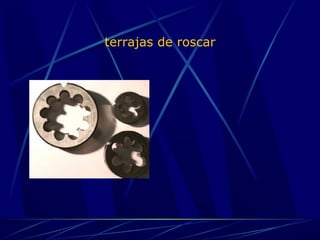

aterrajadoras para aterrajar mediante deformación

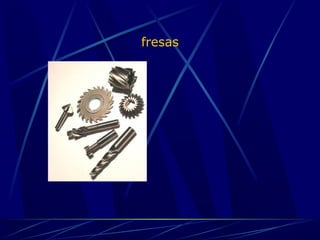

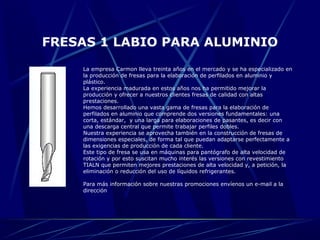

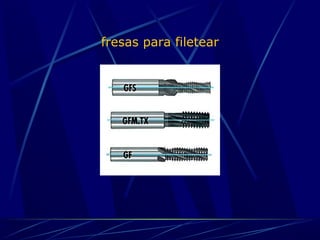

FRESAS 1 LABIO PARA ALUMINIO
La empresa Carmon lleva treinta años en el mercado y se ha especializado en
la producción de fresas para la elaboración de perfilados en aluminio y
plástico.
La experiencia madurada en estos años nos ha permitido mejorar la
producción y ofrecer a nuestros clientes fresas de calidad con altas
prestaciones.
Hemos desarrollado una vasta gama de fresas para la elaboración de
perfilados en aluminio que comprende dos versiones fundamentales: una
corta, estándar, y una larga para elaboraciones de pasantes, es decir con
una descarga central que permite trabajar perfiles dobles.
Nuestra experiencia se aprovecha también en la construcción de fresas de
dimensiones especiales, de forma tal que puedan adaptarse perfectamente a
las exigencias de producción de cada cliente.
Este tipo de fresa se usa en máquinas para pantógrafo de alta velocidad de
rotación y por esto suscitan mucho interés las versiones con revestimiento
TIALN que permiten mejores prestaciones de alta velocidad y, a petición, la
eliminación o reducción del uso de líquidos refrigerantes.
Para más información sobre nuestras promociones envíenos un e-mail a la
dirección

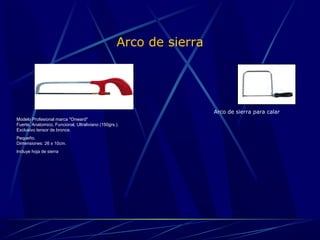

Arco de sierra
Arco de sierra para calar
Modelo Profesional marca "Onward"
Fuerte, Anatomico, Funcional, Ultraliviano (150grs.).
Exclusivo tensor de bronce.
Pequeño.
Dimensiones: 26 x 10cm.
Incluye hoja de sierra

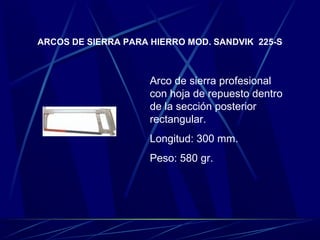

ARCOS DE SIERRA PARA HIERRO MOD. SANDVIK 225-S
Arco de sierra profesional
con hoja de repuesto dentro
de la sección posterior
rectangular.
Longitud: 300 mm.
Peso: 580 gr.

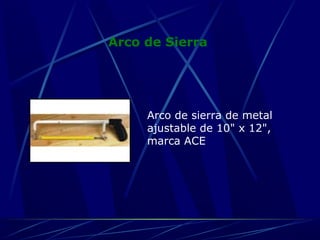

Arco de Sierra
Arco de sierra de metal
ajustable de 10" x 12",
marca ACE

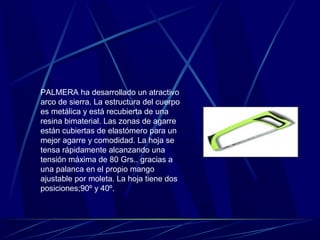

PALMERA ha desarrollado un atractivo
arco de sierra. La estructura del cuerpo
es metálica y está recubierta de una
resina bimaterial. Las zonas de agarre
están cubiertas de elastómero para un
mejor agarre y comodidad. La hoja se
tensa rápidamente alcanzando una
tensión máxima de 80 Grs.. gracias a
una palanca en el propio mango
ajustable por moleta. La hoja tiene dos
posiciones;90º y 40º.

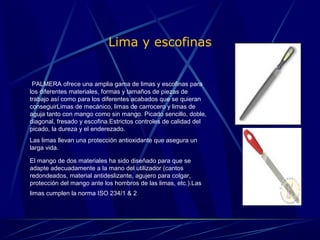

Lima y escofinas
PALMERA ofrece una amplia gama de limas y escofinas para
los diferentes materiales, formas y tamaños de piezas de
trabajo así como para los diferentes acabados que se quieran
conseguirLimas de mecánico, limas de carrocero y limas de
aguja tanto con mango como sin mango. Picado sencillo, doble,
diagonal, fresado y escofina.Estrictos controles de calidad del
picado, la dureza y el enderezado.
Las limas llevan una protección antioxidante que asegura un
larga vida.
El mango de dos materiales ha sido diseñado para que se
adapte adecuadamente a la mano del utilizador (cantos
redondeados, material antideslizante, agujero para colgar,
protección del mango ante los hombros de las limas, etc.).Las
limas cumplen la norma ISO 234/1 & 2.

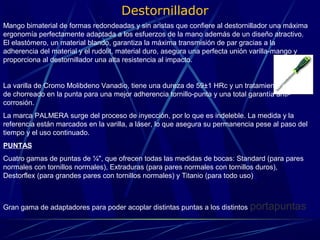

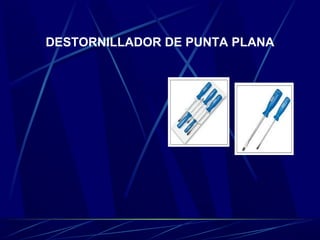

Destornillador
Mango bimaterial de formas redondeadas y sin aristas que confiere al destornillador una máxima
ergonomía perfectamente adaptada a los esfuerzos de la mano además de un diseño atractivo.
El elastómero, un material blando, garantiza la máxima transmisión de par gracias a la
adherencia del material y el rudolit, material duro, asegura una perfecta unión varilla-mango y
proporciona al destornillador una alta resistencia al impacto.
La varilla de Cromo Molibdeno Vanadio, tiene una dureza de 59±1 HRc y un tratamiento especial
de chorreado en la punta para una mejor adherencia tornillo-punta y una total garantía anti-corrosión.
La marca PALMERA surge del proceso de inyección, por lo que es indeleble. La medida y la
referencia están marcados en la varilla, a láser, lo que asegura su permanencia pese al paso del
tiempo y el uso continuado.
PUNTAS
Cuatro gamas de puntas de ¼", que ofrecen todas las medidas de bocas: Standard (para pares
normales con tornillos normales), Extraduras (para pares normales con tornillos duros),
Destorflex (para grandes pares con tornillos normales) y Titanio (para todo uso)
Gran gama de adaptadores para poder acoplar distintas puntas a los distintos portapuntas

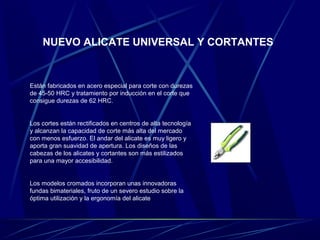

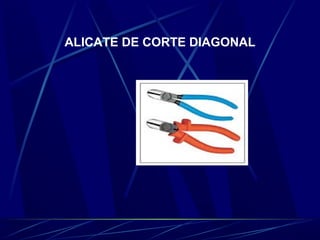

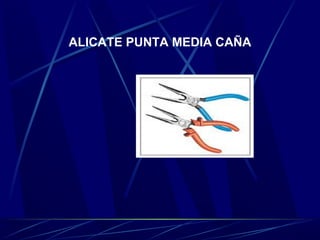

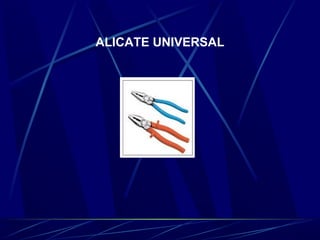

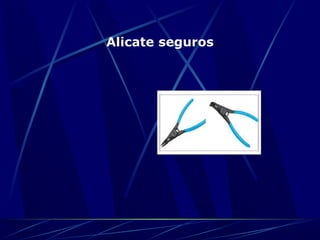

NUEVO ALICATE UNIVERSAL Y CORTANTES
Están fabricados en acero especial para corte con durezas
de 45-50 HRC y tratamiento por inducción en el corte que
consigue durezas de 62 HRC.
Los cortes están rectificados en centros de alta tecnología
y alcanzan la capacidad de corte más alta del mercado
con menos esfuerzo. El andar del alicate es muy ligero y
aporta gran suavidad de apertura. Los diseños de las
cabezas de los alicates y cortantes son más estilizados
para una mayor accesibilidad.
Los modelos cromados incorporan unas innovadoras
fundas bimateriales, fruto de un severo estudio sobre la
óptima utilización y la ergonomía del alicate

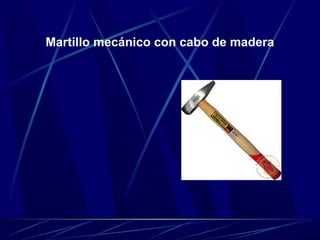

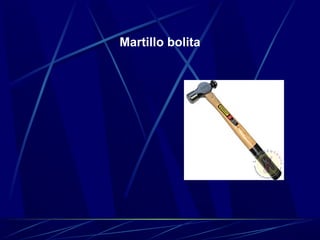

Martillo mecánico con cabo de madera

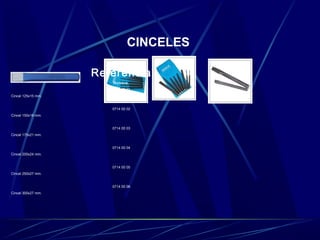

CINCELES
Referencia
Nombre
0714 00 01
Cincel 125x15 mm.
0714 00 02
Cincel 150x18 mm.
0714 00 03
Cincel 175x21 mm.
0714 00 04
Cincel 200x24 mm.
0714 00 05
Cincel 250x27 mm.
0714 00 06
Cincel 300x27 mm.

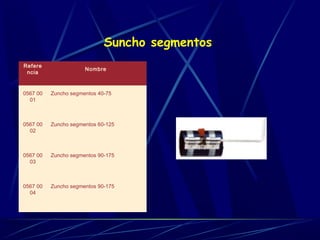

Suncho segmentos
Refere
ncia Nombre
0567 00
01
Zuncho segmentos 40-75
0567 00
02
0567 00
03
0567 00
04

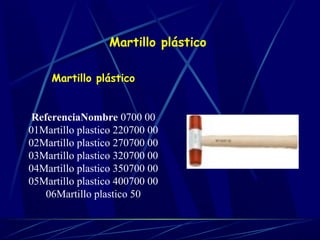

Martillo plástico
Martillo plástico
ReferenciaNombre 0700 00
01Martillo plastico 220700 00
06Martillo plastico 50

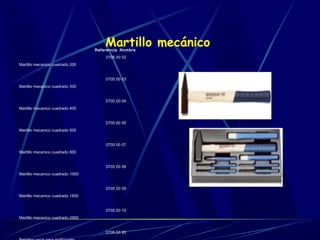

Martillo mecánico Referencia Nombre
0705 00 02
Martillo mecanico cuadrado 200
0705 00 03
0705 00 04
0705 00 05
0705 00 07
0705 00 08
0705 00 09
0705 00 10
0705 00 95
Bandeja vacia para profi/combi

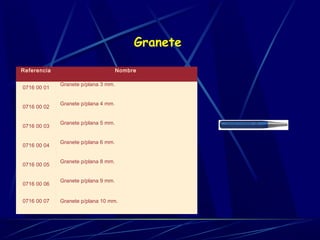

Granete
Referencia Nombre
0716 00 01 Granete p/plana 3 mm.

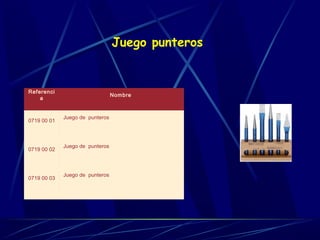

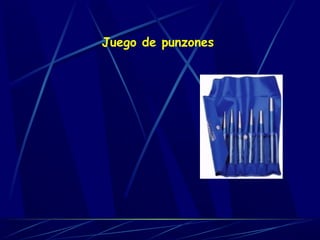

Juego punteros
Referenci
a Nombre
0719 00 01 Juego de punteros

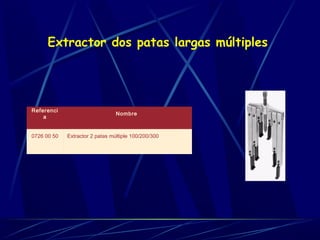

Extractor dos patas largas múltiples
Referenci
a Nombre
0726 00 50 Extractor 2 patas múltiple 100/200/300

Mecanica de banco y ajuste

Más contenido relacionado

La actualidad más candente

Similar a Mecanica de banco y ajuste
