Desde el Arte Paleocristiano hasta el Barroco

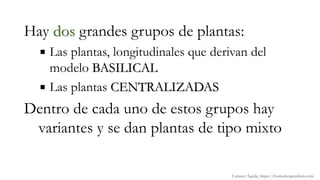

Hay dos grandes grupos de plantas:
 Las plantas, longitudinales que derivan del
modelo BASILICAL
 Las plantas CENTRALIZADAS
Dentro de cada uno de estos grupos hay
variantes y se dan plantas de tipo mixto
Carmen Águila, https://hortushesperidum.com

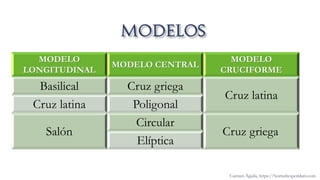

MODELO
LONGITUDINAL
MODELO CENTRAL
MODELO
CRUCIFORME
Basilical Cruz griega
Cruz latina
Cruz latina Poligonal
Salón
Circular
Cruz griega
Elíptica
Carmen Águila, https://hortushesperidum.com
Carmen Águila, https://hortushesperidum.com

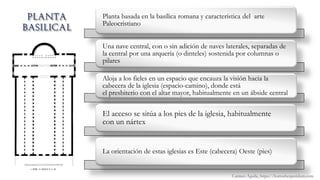

Planta basada en la basílica romana y característica del arte
Paleocristiano
Una nave central, con o sin adición de naves laterales, separadas de
la central por una arquería (o dinteles) sostenida por columnas o
pilares
Aloja a los fieles en un espacio que encauza la visión hacia la
cabecera de la iglesia (espacio-camino), donde está
el presbiterio con el altar mayor, habitualmente en un ábside central
El acceso se sitúa a los pies de la iglesia, habitualmente
con un nártex
La orientación de estas iglesias es Este (cabecera) Oeste (pies)
Carmen Águila, https://hortushesperidum.com

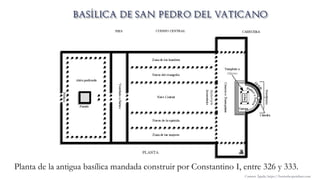

Planta de la antigua basílica mandada construir por Constantino I, entre 326 y 333.
Carmen Águila, https://hortushesperidum.com

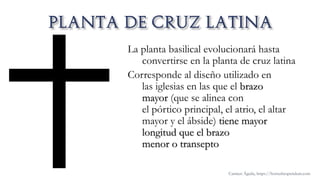

La planta basilical evolucionará hasta
convertirse en la planta de cruz latina
Corresponde al diseño utilizado en
las iglesias en las que el brazo
mayor (que se alinea con
el pórtico principal, el atrio, el altar
mayor y el ábside) tiene mayor
longitud que el brazo
menor o transepto
Carmen Águila, https://hortushesperidum.com

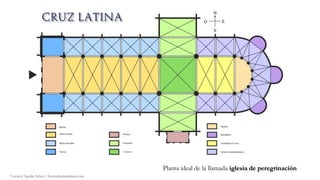

Planta ideal de la llamada iglesia de peregrinación
Carmen Águila, https://hortushesperidum.com
Carmen Águila, https://hortushesperidum.com

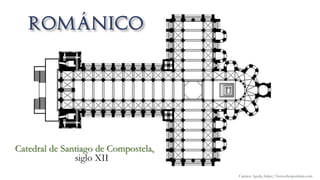

Catedral de Santiago de Compostela,
siglo XII

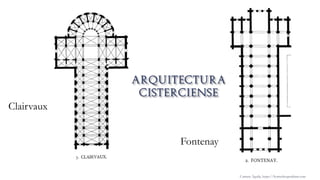

Clairvaux
Fontenay
Carmen Águila, https://hortushesperidum.com

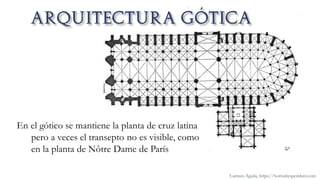

En el gótico se mantiene la planta de cruz latina
pero a veces el transepto no es visible, como
en la planta de Nôtre Dame de París
Carmen Águila, https://hortushesperidum.com
Carmen Águila, https://hortushesperidum.com

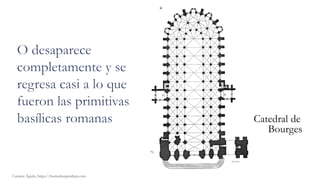

Catedral de
Bourges
Carmen Águila, https://hortushesperidum.com

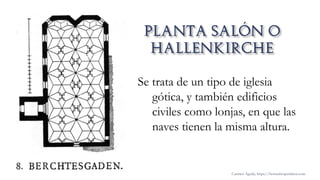

Se trata de un tipo de iglesia
gótica, y también edificios
civiles como lonjas, en que las
naves tienen la misma altura.
Carmen Águila, https://hortushesperidum.com
Carmen Águila, https://hortushesperidum.com

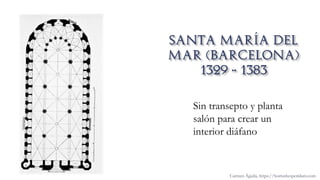

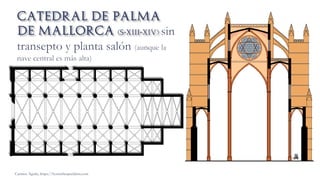

Sin transepto y planta
salón para crear un
interior diáfano
Carmen Águila, https://hortushesperidum.com
Carmen Águila, https://hortushesperidum.com

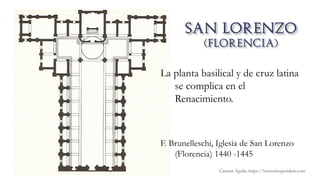

La planta basilical y de cruz latina
se complica en el
Renacimiento.
F. Brunelleschi, Iglesia de San Lorenzo
(Florencia) 1440 -1445
Carmen Águila, https://hortushesperidum.com

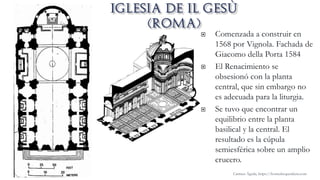

 Comenzada a construir en
1568 por Vignola. Fachada de
Giacomo della Porta 1584
 El Renacimiento se
obsesionó con la planta
central, que sin embargo no
es adecuada para la liturgia.
 Se tuvo que encontrar un
equilibrio entre la planta
basilical y la central. El
resultado es la cúpula
semiesférica sobre un amplio
crucero.
Carmen Águila, https://hortushesperidum.com

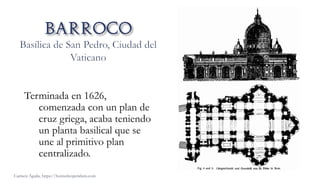

Terminada en 1626,
comenzada con un plan de
cruz griega, acaba teniendo
un planta basilical que se
une al primitivo plan
centralizado.
Carmen Águila, https://hortushesperidum.com
Carmen Águila, https://hortushesperidum.com

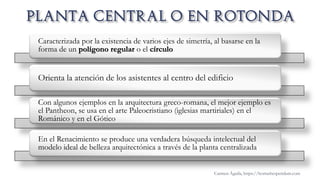

Caracterizada por la existencia de varios ejes de simetría, al basarse en la
forma de un polígono regular o el círculo
Orienta la atención de los asistentes al centro del edificio
Con algunos ejemplos en la arquitectura greco-romana, el mejor ejemplo es
el Pantheon, se usa en el arte Paleocristiano (iglesias martiriales) en el
Románico y en el Gótico
En el Renacimiento se produce una verdadera búsqueda intelectual del
modelo ideal de belleza arquitectónica a través de la planta centralizada
Carmen Águila, https://hortushesperidum.com
Carmen Águila, https://hortushesperidum.com

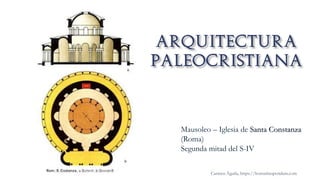

Mausoleo – Iglesia de Santa Constanza
(Roma)
Segunda mitad del S-IV
Carmen Águila, https://hortushesperidum.com

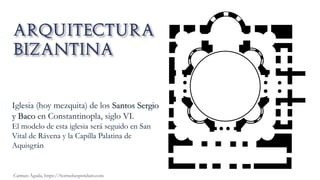

Iglesia (hoy mezquita) de los Santos Sergio
y Baco en Constantinopla, siglo VI.
El modelo de esta iglesia será seguido en San
Vital de Rávena y la Capilla Palatina de
Aquisgrán

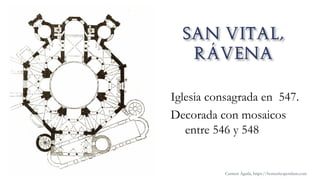

Iglesia consagrada en 547.
Decorada con mosaicos
entre 546 y 548
Carmen Águila, https://hortushesperidum.com

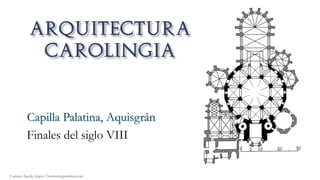

Capilla Palatina, Aquisgrán
Finales del siglo VIII
Carmen Águila, https://hortushesperidum.com

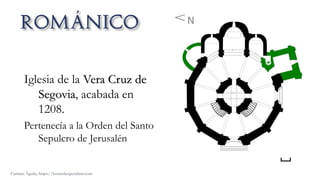

Iglesia de la Vera Cruz de
Segovia, acabada en
1208.
Pertenecía a la Orden del Santo
Sepulcro de Jerusalén
Carmen Águila, https://hortushesperidum.com

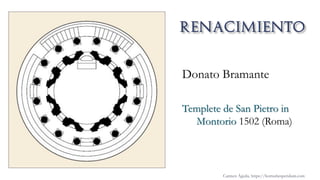

Donato Bramante
Templete de San Pietro in
Montorio 1502 (Roma)
Carmen Águila, https://hortushesperidum.com

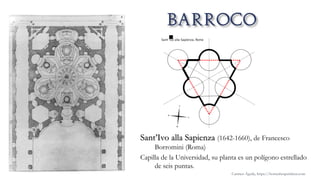

Sant’Ivo alla Sapienza (1642-1660), de Francesco
Borromini (Roma)
Capilla de la Universidad, su planta es un polígono estrellado
de seis puntas.
Carmen Águila, https://hortushesperidum.com

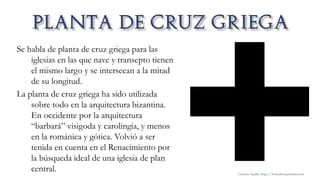

Se habla de planta de cruz griega para las
iglesias en las que nave y transepto tienen
el mismo largo y se intersecan a la mitad
de su longitud.
La planta de cruz griega ha sido utilizada
sobre todo en la arquitectura bizantina.
En occidente por la arquitectura
“barbará” visigoda y carolingia, y menos
en la románica y gótica. Volvió a ser
tenida en cuenta en el Renacimiento por
la búsqueda ideal de una iglesia de plan
central. Carmen Águila, https://hortushesperidum.com

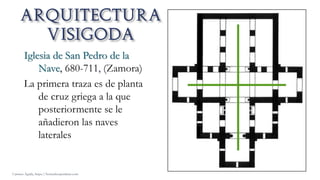

Iglesia de San Pedro de la
Nave, 680-711, (Zamora)
La primera traza es de planta
de cruz griega a la que
posteriormente se le
añadieron las naves
laterales
Carmen Águila, https://hortushesperidum.com

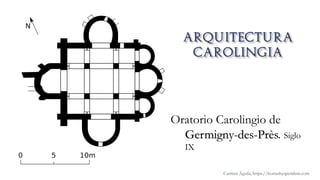

Oratorio Carolingio de
Germigny-des-Près. Siglo
IX
Carmen Águila, https://hortushesperidum.com

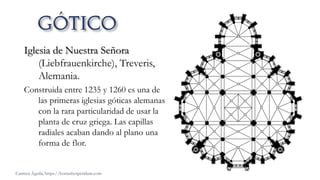

Iglesia de Nuestra Señora
(Liebfrauenkirche), Treveris,
Alemania.
Construida entre 1235 y 1260 es una de
las primeras iglesias góticas alemanas
con la rara particularidad de usar la
planta de cruz griega. Las capillas
radiales acaban dando al plano una
forma de flor.
Carmen Águila, https://hortushesperidum.com

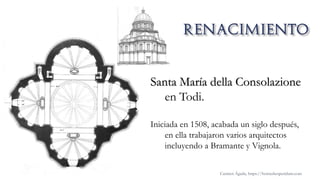

Santa María della Consolazione
en Todi.
Iniciada en 1508, acabada un siglo después,
en ella trabajaron varios arquitectos
incluyendo a Bramante y Vignola.
Carmen Águila, https://hortushesperidum.com

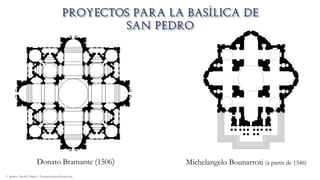

Donato Bramante (1506)
Carmen Águila, https://hortushesperidum.com
Michelangelo Bounarroti (a partir de 1546)

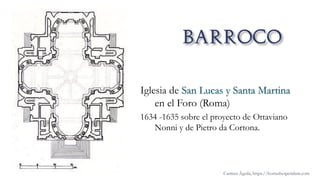

Iglesia de San Lucas y Santa Martina
en el Foro (Roma)
1634 -1635 sobre el proyecto de Ottaviano
Nonni y de Pietro da Cortona.
Carmen Águila, https://hortushesperidum.com
La planta elíptica es usada en la arquitectura
barroca principalmente

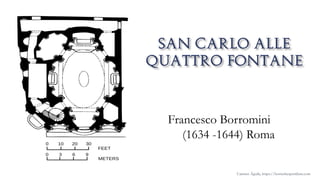

Francesco Borromini
(1634 -1644) Roma
Carmen Águila, https://hortushesperidum.com

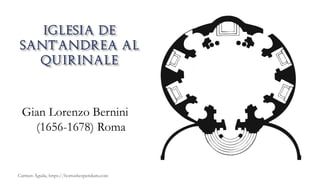

Gian Lorenzo Bernini
(1656-1678) Roma
Carmen Águila, https://hortushesperidum.com
Imágenes:
Wikimedia Commons
Esta presentación es de uso exclusivo escolar y académico
