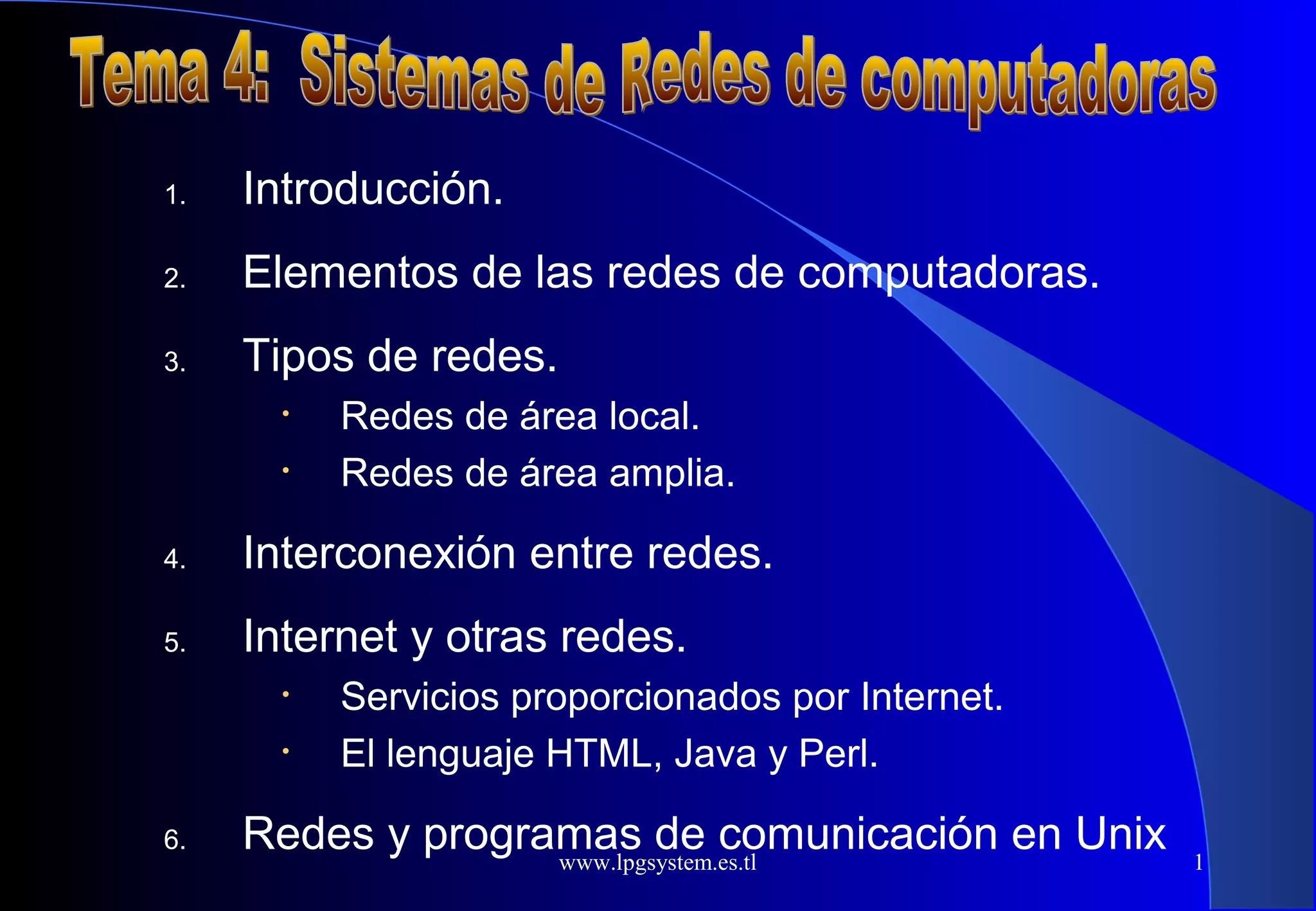

1.

Introducción.

2.

Elementos de las redes de computadoras.

3.

Tipos de redes.
•
•

Redes de área local.
Redes de área amplia.

4.

Interconexión entre redes.

5.

Internet y otras redes.
•
•

6.

Servicios proporcionados por Internet.
El lenguaje HTML, Java y Perl.

Redes y programas de comunicación en Unix
www.lpgsystem.es.tl

1
¿Qué es una red?
 Una

red de computadoras
se establece cuando dos o
más computadoras se
conectan entre sí de forma
permanente para compartir
los recursos e intercambiar
información.

www.lpgsystem.es.tl

2
Tipos de Redes


Red de Área Local (Local Area Network): LAN



Red de Área Amplia (Wide Area Network): WAN



Red de Área Metropolitana (Metropolitan Area Network): MAN



Backbone.



HAN: Home Area Network
www.lpgsystem.es.tl

3
www.lpgsystem.es.tl

4
Redes de Área Local: elementos
Los principales elementos que componen una Red de Área Local
son los siguientes:


El servidor (server)



Las estaciones de trabajo (workstations).



El sistema operativo.



El sistema operativo de la red.



Los cables de conexión y las tarjetas.
www.lpgsystem.es.tl

5
www.lpgsystem.es.tl

6
www.lpgsystem.es.tl

7
Redes de Área Local: aspectos


Arquitectura.




Topologías






Acceso aleatorio CSMA/CD
Acceso por paso de testigo (Token Passing)

Medios físicos de transporte.






Estrella, bus y anillo.

Protocolos.




Sigue las normas definidas por las recomendaciones ISO

Cable trenzado (velocidad máxima 1 Mbps).
Cable coaxial (velocidad máxima 10 Mbps).
Fibra óptica (velocidad máxima 100 Mbps).

Técnicas de transmisión.



Banda base (señal digital; un solo mensaje; distancias cortas).
Banda ancha.(señal analógica modulada; varios mensajes a la vez).
www.lpgsystem.es.tl

8
Sistemas de gestión de redes
La arquitectura de gestión de una red puede ser:


Centralizada: todas las consultas se envían a un único
sistema y todas las aplicaciones se ejecutan en él.



Distribuida: existen varios sistemas encargados de la
gestión.



Jerárquica: combina las dos anteriores.
www.lpgsystem.es.tl

9
Tipos de configuraciones o topologías
Anillo Dispositivos conectados en
círculo. Los datos pasan de un
nodo a otro y cada nodo actúa
como repetidor.

Estrella Todas las computadoras
se conectan a una computadora
central.

Bus Un único cable. Simple y
económico; su alcance es
limitado.
www.lpgsystem.es.tl

10
www.lpgsystem.es.tl

11
Topología LAN: Anillo
Ventajas:
 La

tasa de errores de la transmisión es pequeña.ya
que la información se regenera en cada nodo.
 Se pueden enviar mensajes a todos las estaciones de
forma sencilla.

Inconvenientes:
 La

red se bloquea ante una avería de una estación o
del medio de transmisión..
 Cada estación produce un tiempo de demora por lo
que el rendimiento de la red disminuye cuando el
número de estaciones es elevado.
www.lpgsystem.es.tl

12
www.lpgsystem.es.tl

13
Topología LAN: Estrella
Ventajas:
 Fácil

localización de averías.
 Las estaciones pueden utilizar velocidades, protocolos y
conexiones distintas..
 Flexible en cuanto al número de estaciones conectadas.

Inconvenientes:
 Poca

seguridad al depender de una computadora central.
 Coste elevado debido al gran número de líneas de conexión
 Poco flujo de datos para no saturar al controlador
www.lpgsystem.es.tl

14
www.lpgsystem.es.tl

15
www.lpgsystem.es.tl

16
Topología LAN: Bus
Ventajas:
 La

instalación es sencilla.
 Flexible en cuanto al número de estaciones conectadas.
 Se adapta a la distribución física de las estaciones.
 El coste es bajo.

Inconvenientes:
 Una

avería en el soporte (bus) inhabilita toda la red..
 Las interfaces de acceso a la red son complejas.
www.lpgsystem.es.tl

17
www.lpgsystem.es.tl

18
Redes de Área Local: características




Permite la comunicación de información entre todos los
dispositivos conectados.
Permite la utilización compartida de recursos y
periféricos.



Puede crecer sin necesidad de cambiar la instalación.



Dispone de una única salida a redes públicas.
www.lpgsystem.es.tl

19
Modos y métodos de transmisión de datos








En serie: los bits se envían uno tras otro de forma consecutiva.
o
En paralelo: los bits de un carácter se envían a la vez por
distintos hilos.

Sincrona: los datos se almacenan en un buffer o memoria
interna y se transmiten de una vez al recibir una señal del reloj.
o
Asíncrona: los bits se transmiten individualmente junto con 2
ó 3 bits de control para sincronizar al emisor y al receptor.
www.lpgsystem.es.tl

20
Soporte de la comunicación
 Cables.


De pares y coaxiales.

 Radioenlaces

Onda corta.
 Sistema terrestre de microondas.
 Satélites.


 Fibra

óptica.

www.lpgsystem.es.tl

21
www.lpgsystem.es.tl

22
Redes de transmisión de datos
 Dedicadas


Punto a punto.



Multipunto.

 Compartidas


Red Telefónica Conmutada.



Redes públicas: IBERPAC.

www.lpgsystem.es.tl

23
www.lpgsystem.es.tl

24
www.lpgsystem.es.tl

25
Tipos más usuales de LAN
 Ethernet

Acceso aleatorio CSMA/CD.
 Configuración: bus.


 Token

Ring de IBM

Acceso por paso de testigo.

Configuraciones usuales: bus y anillo.


www.lpgsystem.es.tl

26
Redes de Área Local: Siglas


ISO: International Standarization Organization.



CSMA/CD: Carrier Sense Multiple Access-Collision Detected.



CCITT: Consultatie Comittee for International Telephone
and Telegraph.



OSI: Open Systems Interconnector.



SNA: System Network Architecture



RDSI: Red Digital de Servicios Integrados.
www.lpgsystem.es.tl

27
¿Y el MODEM qué es...?
MOdulación–DEModulación: es un dispositivo que
permite transmitir información entre equipos
informáticos situados a gran distancia haciendo
uso de las líneas telefónicas.

El Modem convierte las señales digitales de la
computadora (modulación) en señales analógicas
que viajan por el medio de transmisión y después
en el receptor la convierte de nuevo en señales
digitales (demodulación).
www.lpgsystem.es.tl

28
www.lpgsystem.es.tl

29
¿Cómo se puede modular la señal?



En frecuencia.



En amplitud.



En fase.



Por impulsos codificados.
www.lpgsystem.es.tl

30
Modos de transmisión



Simplex: un solo sentido.



Half-Duplex: ambos sentidos, no simultáneamente.



Full-Duplex: en ambos sentidos simultáneamente.

www.lpgsystem.es.tl

31
OSI: Open Systems Interconnect
-

Fue creado a partir de 1978 y aprobado en 1983.

-

Su objetivo fue la definición de un conjunto de normas para interconectar
diferentes equipos a efectos de comunicación.

-

Este modelo define los servicios y protocolos que posibilitan la
comunicación.

-

Estos servicios se dividen en siete niveles diferentes que sirven para dividir
el problema de la comunicación en varios subproblemas independientes.

-

El modelo OSI fue creado por la ISO (International Standardization
Organization).
www.lpgsystem.es.tl

32
OSI: Open Systems Interconnect
I.

Físico. Conectores, recomendación X.21, norma V.24: RS232

II.

Enlace. Protocolos HDLC (High-level Data Link Control).

III.

Red. Protocolo de red X.25 definido por CCITT.

IV.

Transporte. Envío de paquetes. Comprobación de errores.

V.

Sesión. Conexión, sincronización, identificación, …

VI.

Presentación. Intercambio de datos, cifrado, compresión,…

VII.

Aplicación. Define la interacción entre los servicios de la red
(impresión, ficheros, mensajería,…) y la propia red.
www.lpgsystem.es.tl

33
Dispositivos a nivel físico modelo OSI
•

Tarjetas de red NIC.

•

Transceivers.

•

Repeaters.

•

Hubs.

•

MAUs (Multistation Access Unit).

www.lpgsystem.es.tl

34
Dispositivos a nivel enlace modelo OSI
•

Bridges

•

Switches

www.lpgsystem.es.tl

35
Dispositivos a nivel de red modelo OSI
•

Routers

•

Brouters

•

Layer 3 Switches

www.lpgsystem.es.tl

36
La red Internet
Internet es la red de computadoras más grande del
mundo integrada por miles de redes distribuidas por
todo el planeta.
La red Internet hace posible que personas de todo el
mundo utilicen sus computadoras para obtener o
intercambiar información acerca de una gran
variedad de temas académicos, gubernamentales,
empresariales, etc.
www.lpgsystem.es.tl

37
Origen de Internet
 Sistema
 197x.

UNIX: 1970 (Universidad de California).

Advanced Research Projects Agency: ARPANET.

 Transmission

TCP/IP.

 1980-90.

Internet.

Control Protocol e Internet Protocol:

National Science Foundation NSF y la NASA:

www.lpgsystem.es.tl

38
Interconexión entre redes
Los elementos fundamentales que intervienen en las redes
son:


Los dispositivos de comunicación.



Los protocolos.



Los dispositivos se conectan mediante líneas de comunicación
de alta velocidad (T1 o T3) o se comunican a través de líneas
telefónicas normales con modems.



Los protocolos de comunicación se utilizan para que las redes
puedan entenderse cuando se comunican entre sí.
www.lpgsystem.es.tl

39
Dispositivos utilizados para interconectar redes


Los repetidores: amplifican y reconstruyen el paso de los
datos para que puedan viajar a mayor distancia.



Los hubs (nudos de comunicaciones): conectan grupos de
computadoras en una red de área local.



Los bridges (puentes): conectan dos o más redes de área
local (LAN) que utilizan los mismos protocolos.



Los routers (encaminadores): conectan físicamente las
redes en Internet que hacen uso del protocolo TCP/IP.



Los gateways (puertas de acceso): similares a los routers,
pero permiten el intercambio de datos con redes que utilizan
un protocolo distinto al TCP/IP.
www.lpgsystem.es.tl

40
Los dispositivos utilizados para interconectar las redes

www.lpgsystem.es.tl

41
Los protocolos de Internet


Un protocolo es un acuerdo para los procedimientos de
comunicación entre redes que hace referencia a la forma en que
se envían los paquetes de datos y se transmiten las señales.



TCP/IP (Transmission Control Protocol e Internet Protocol).



Cuando la conexión entre computadoras es por líneas
telefónicas con un modem, pueden intervenir otros protocolos:


SLIP (Serial Line Interface Protocol).



PPP (Point-to-Point Protocol).

www.lpgsystem.es.tl

42
El protocolo TCP/IP
Los datos que viajan por Internet se dividen en
pequeños paquetes de información que son
trasmitidos de una computadora a otra siguiendo
distintos caminos, diferentes tipos de redes y
líneas de comunicación.

www.lpgsystem.es.tl

43
El protocolo TCP/IP


El protocolo TCP (Transmission Control Protocol) recoge
la información a transmitir y la divide en paquetes TCP
numerados (le asigna una cabecera) para asegurar su
envío y recepción.



El protocolo IP (Internet Protocol) divide los paquetes
TCP de nuevo, y coloca a cada subpaquete IP una
cabecera que contiene la dirección del host emisor y la
dirección del host de destino.



Los paquetes pueden viajar por distintas redes antes de
llegar a su destino, y cuando lo alcanzan son
reensamblados por un software especial que se ejecuta
en la computadora receptora.
www.lpgsystem.es.tl

44
Protocolos utilizados en una red TCP/IP













Telnet
FTP (File Transfer Protocol)
HTTP (HyperText Transfer Protocol)
SMTP (Simple Mail Transfer Protocol)
NNTP (Netwoks News Transfer Protocol)
SNMP (Simple Network Management Protoccol)
TFTP (Trivial File Transfer Protocol)
NFS (Network File System)
NIS (Network Information Service)
DNS (Domain Name System)
UDP (User Datagram Protocol)
CMIP (Common Management InformTion Protocol)
www.lpgsystem.es.tl

45
Servidores de Internet


Un servidor es cualquier computadora que proporciona algún
tipo de servicio a los usuarios de Internet.
- FTP,Archie; Gopher; WAIS; Web; Mail, News; etc.



Las principales tareas que nos permiten realizar son:
• Enviar y recibir correo electrónico (servidor mail).
• Leer noticias, participar en grupos de discusión o en
listas de distribución (servidor news)
• Conectarnos con otras computadoras, trabajar con ellas y
copiar o transferir archivos (telnet, ftp).
• Consultar información en los servidores Web (web).
www.lpgsystem.es.tl

46
Las direcciones de Internet


Cada una de las computadoras conectadas a Internet poseen
una única dirección: la dirección IP.



La dirección IP (consta de 32 bits) se necesita para establecer
una comunicación entre computadoras en redes TCP/IP.



El formato decimal de la dirección IP se representa por cuatro
campos de números comprendidos entre 0 y 255 separados por
puntos:

campo1.campo2.campo3.campo4
Ejemplo
155.54.121.126
www.lpgsystem.es.tl

47
Las direcciones simbólicas de Internet
La dirección simbólica de una computadora está formada por una
o varias cadenas de caracteres separadas por un punto (.).

Ejemplo:

spacelink.msfc.nasa.gov
que corresponde a un servidor (denominado spacelink), de la red
Marshall Space Center, (denominada msfc), que está en la NASA
y pertenece al gobierno de los EEUU, gov.

www.lpgsystem.es.tl

48
La dirección Internet del servidor de prácticas



Dirección 32 bits: 10011011 00110111 01111001 01111110



Formato decimal:



Formato simbólico:

155.54.121.126
docum1-sl.ala.um.es

www.lpgsystem.es.tl

49
Clases de direcciones de Internet



La dirección IP consta de dos partes: una para la red y otra para el host.
Existen cinco clases de direcciones Internet: A, B, C, D y E.
Máscara de la subred
1 - 127

A
B
C

Host (24 bits)

0..Red (8 bits)

255.0.0.0

128 - 191

10… Red (16 bits)

Host (16 bits)

255.255.0.0

192 - 223

110…

Red (24 bits)

Host (8 bits)

D

Multicast

E

Uso futuro

255.255.255.0

www.lpgsystem.es.tl

50
¿Qué es la máscara de la subred?


Cuando una red aparece segmentada (dividida en subredes) a
cada dirección IP se le asocia una máscara que tiene 32 bits y
sirve para dividir la parte de la dirección IP destinada a identificar
el host en dos partes: la primera para identificar al segmento
(subred) y la segunda al host dentro de ese segmento.

Red (16 bits)

Host (16 bits)
Máscara de la subred

Red (16 bits)

Subred
www.lpgsystem.es.tl

host
51
DNS: Domain Name System


El DNS (Sistema de Nombres de Dominio) es un sistema que
contiene una lista completa de todas las computadoras y redes
conectadas a Internet.



El sistema DNS se utiliza para convertir la dirección simbólica
de Internet en una dirección IP (Internet Protocol).



La agencia NIC (Network Information Center) es la encargada
de asignar y mantener los nombres de dominio de las redes
conectadas a Internet.


El archivo hosts de las máquinas Unix (en el directorio /etc)
contiene los nombres y las direcciones IP de las
computadoras con acceso a Internet en nuestra red.
www.lpgsystem.es.tl

52
Sistemas de dominios de Internet


Comercial



edu

Educación



gov

Gobierno



mil

Militar



net

Proveedor



www.lpgsystem.es.tl

com

org

Organismos

53
Tipos de conexiones
 Las

conexión a Internet se establece a través de un host
(una computadora) que tiene asignada su propia
dirección IP, y pueden ser;
•

Permanente o dedicada (vía LAN).

•

Por llamada telefónica (vía modem). Dial-up
•

Directa (conexión SLIP/PPP).

•

Como terminal (shell account).
www.lpgsystem.es.tl

54
www.lpgsystem.es.tl

55
¿Qué se necesita para la conexión con Internet?
Los elementos hardware y software necesarios para conectarse a
Internet dependen del tipo de conexión. Pero siempre necesitaremos:



Una computadora, un módem y acceso a la línea telefónica.



Un proveedor de servicio Internet.



Un software de comunicaciones e información sobre los
parámetros de comunicación.



Un nombre de identificación (login).



Una contraseña (password).
www.lpgsystem.es.tl

56
www.lpgsystem.es.tl

57
Conexión directa SLIP/PPP vía módem
La información que necesitamos para poder establecer
este tipo de conexión a través de un proveedor de
servicio Internet (PSI o ISP) es la siguiente:
Dirección IP del equipo.
 Nombre del dominio.
 DNS primario y secundario.
 Máscara de la subred.
 Puerta de enlace (IP del gateway predeterminado)
 Software SLIP o PPP.
 Software TCP/IP.


www.lpgsystem.es.tl

58
Conexión permanente o dedicada
El equipo necesario para establecer una conexión
permanente es el siguiente:
Un dispositivo CSU/DSU en nuestro sitio.
 Un Port (puerto) en el router de nuestro sitio.
 Cables para conectar el router y el CSU/DSU.
 Circuito telefónico.
 Un dispositivo CSU/DSU en el sitio del proveedor.
 Un puerto (port) en el sirio del proveedor.


www.lpgsystem.es.tl

59
Conexión como terminal vía módem
El equipo necesario para este tipo de conexión es
el siguiente:


Un PC o terminal.



Un modem.



Conexión telefónica.



Un software de comunicaciones (kermit; xmodem, ...)

www.lpgsystem.es.tl

60
Servicios proporcionados por Internet



De comunicación: e-mail; mailing lists; newsgroups; IRC.



De acceso a información: FTP, Telnet; Gopher; Web.



De búsqueda de información: Archie; Veronica; WAIS;
Whois; Web; Páginas Blancas; X500.

www.lpgsystem.es.tl

61
El correo electrónico en UNix


Algunos programas para leer el correo son los siguientes: mail; elm;
mush; z-mail; mh, xmh, pine,...



MIME (Multi-Purpose Internet Mail Extensions)



Generalmente el mailbox se encuentra en el directorio /usr/mail o
/var/spool/mail



Existe un archivo .mailrc en el sistema V que permite configurar el
mail (suele estar en el directorio home).



El archivo .forward nos permite enviar automáticamente nuestro
correo a otra dirección.



El programa vacation responde automáticamente a cualquier mensaje y
www.lpgsystem.es.tl
62
se configura en el archivo .forward.
World Wide Web


World Wide Web, desarrollado en el CERN, es un sistema de
información hipertexto distribuido por todo el mundo en servidores
Web. Comunmente: la Web, WWW o W3.



El sistema hipertexto presenta la información de los documentos
utilizando un formato multimedia: texto, gráficos, sonido y vídeo.
Además, los documentos hipertexto tienen enlaces o referencias a
otros documentos relacionados.



Los servidores Web son las computadoras conectadas a Internet que
contienen los documentos de información escritos en un formato
multimedia, el formato HTML (HyperText Markup Language).



Para acceder a los documentos nuestra computadora debe ejecutar
un programa cliente, un browser, tal como Netscape Communicator
o Internet Explorer.
www.lpgsystem.es.tl

63
¿Y para conectar un sistema Unix a una red?
Los elementos software que debemos considerar y controlar
para conectar un sistema UNIX a una red son los siguientes:



Los archivos que controlan el acceso.



Los procesos de red (los daemons).



Las órdenes relacionadas con redes.
www.lpgsystem.es.tl

64

Más contenido relacionado

La actualidad más candente

Modelo osi
Modelo osiModelo osi
Modelo osi
Julio Mendoza

Carpa de red y de transporte
Carpa de red y de transporteCarpa de red y de transporte
Carpa de red y de transporte
carlos566

Redes informáticas grupo# 5
Redes informáticas grupo# 5Redes informáticas grupo# 5
Redes informáticas grupo# 5
Marco Antonio Rodriguez Triviño

Unidades3 4
Unidades3 4Unidades3 4
Unidades3 4
Erika Villavicencio

RED WAN
RED WANRED WAN
Dispositivos activos y pasivos
Dispositivos activos y pasivosDispositivos activos y pasivos
Dispositivos activos y pasivos
Victor Zapata

Transmision de datos grupo 1 ing. severiche
Transmision de datos grupo 1 ing. severicheTransmision de datos grupo 1 ing. severiche
Transmision de datos grupo 1 ing. severiche
sangano2014

Taller de sondeo inicial redes
Taller de sondeo inicial redesTaller de sondeo inicial redes
Taller de sondeo inicial redes
Jhon Jairo Diaz

FDDI & ATM
FDDI & ATMFDDI & ATM
FDDI & ATM
IngeSistemas Redes

Conceptos basicos de redes 2 dania
Conceptos basicos de redes 2 daniaConceptos basicos de redes 2 dania
Conceptos basicos de redes 2 dania
dania hernandez alvarez

Ud5
Ud5Ud5
Transmision
TransmisionTransmision
Transmision
Victor Zapata

Unidad1 1-comprimida
Unidad1 1-comprimidaUnidad1 1-comprimida
Unidad1 1-comprimida
Alfredo Diaz

Redesuni
RedesuniRedesuni
Redesuni
edisonhugo


La actualidad más candente (14)

Modelo osi
Modelo osiModelo osi
Modelo osi

Carpa de red y de transporte
Carpa de red y de transporteCarpa de red y de transporte
Carpa de red y de transporte

Redes informáticas grupo# 5
Redes informáticas grupo# 5Redes informáticas grupo# 5
Redes informáticas grupo# 5

Unidades3 4
Unidades3 4Unidades3 4
Unidades3 4

RED WAN
RED WANRED WAN
RED WAN

Dispositivos activos y pasivos
Dispositivos activos y pasivosDispositivos activos y pasivos
Dispositivos activos y pasivos

Transmision de datos grupo 1 ing. severiche
Transmision de datos grupo 1 ing. severicheTransmision de datos grupo 1 ing. severiche
Transmision de datos grupo 1 ing. severiche

Taller de sondeo inicial redes
Taller de sondeo inicial redesTaller de sondeo inicial redes
Taller de sondeo inicial redes

FDDI & ATM
FDDI & ATMFDDI & ATM
FDDI & ATM

Conceptos basicos de redes 2 dania
Conceptos basicos de redes 2 daniaConceptos basicos de redes 2 dania
Conceptos basicos de redes 2 dania

Ud5
Ud5Ud5
Ud5

Transmision
TransmisionTransmision
Transmision

Unidad1 1-comprimida
Unidad1 1-comprimidaUnidad1 1-comprimida
Unidad1 1-comprimida

Redesuni
RedesuniRedesuni
Redesuni


Destacado

Unidad 3
Unidad 3Unidad 3
Unidad 3
Cindy Gonzalez

CSS Seminar
CSS SeminarCSS Seminar
CSS Seminar
tutego

Web 2.0-Workshop Stuttgart
Web 2.0-Workshop StuttgartWeb 2.0-Workshop Stuttgart
Web 2.0-Workshop Stuttgart
Benjamin Jörissen

Weblin説明資料080911
Weblin説明資料080911Weblin説明資料080911
Weblin説明資料080911
meltingdots

Lw Ppt Dokumentation
Lw Ppt DokumentationLw Ppt Dokumentation
Lw Ppt Dokumentation
FDPerlangen

M. a Lap
M. a LapM. a Lap
M. a Lap
Aleks Antonio

Cc. nn. 6to año
Cc. nn. 6to añoCc. nn. 6to año
Cc. nn. 6to año
Martha Ponce

Spielerei
SpielereiSpielerei
Spielerei
steffensteffen

Schöne Häuser von kleineren und mittelgroßen Anbietern mit Erfahrung: jetztha...
Schöne Häuser von kleineren und mittelgroßen Anbietern mit Erfahrung: jetztha...Schöne Häuser von kleineren und mittelgroßen Anbietern mit Erfahrung: jetztha...
Schöne Häuser von kleineren und mittelgroßen Anbietern mit Erfahrung: jetztha...
versicherungsprofi

Ausgezeichnete produkte wasunsumweltzeichensagen
Ausgezeichnete produkte wasunsumweltzeichensagenAusgezeichnete produkte wasunsumweltzeichensagen
Ausgezeichnete produkte wasunsumweltzeichensagen
ibobab

Planificaciones d el mes noviembre
Planificaciones d el mes noviembrePlanificaciones d el mes noviembre
Planificaciones d el mes noviembre
Damian Castro

Características externas formato variable
Características externas formato variableCaracterísticas externas formato variable
Características externas formato variable
Jose Madrigal

W Fl Laser 261105 Start
W Fl Laser 261105    StartW Fl Laser 261105    Start
W Fl Laser 261105 Start
MsSchool

Regale
RegaleRegale
Fokus Bayern - Wirtschaftliche Lage des Rundfunks in Deutschland 2014/2015
Fokus Bayern - Wirtschaftliche Lage des Rundfunks in Deutschland 2014/2015Fokus Bayern - Wirtschaftliche Lage des Rundfunks in Deutschland 2014/2015
Fokus Bayern - Wirtschaftliche Lage des Rundfunks in Deutschland 2014/2015
Bayerische Landeszentrale für neue Medien (BLM)

Feliz
FelizFeliz
Feliz
Jhasmin Vc

Lllllllllllll
LllllllllllllLllllllllllll
Die entscheidende Session auf den XP Days Germany 2010
Die entscheidende Session auf den XP Days Germany 2010Die entscheidende Session auf den XP Days Germany 2010
Die entscheidende Session auf den XP Days Germany 2010
Bernd Schiffer

Mapa menta conceptual
Mapa menta conceptualMapa menta conceptual
Mapa menta conceptual
olidaguerrero


Destacado (20)

Unidad 3
Unidad 3Unidad 3
Unidad 3

CSS Seminar
CSS SeminarCSS Seminar
CSS Seminar

Web 2.0-Workshop Stuttgart
Web 2.0-Workshop StuttgartWeb 2.0-Workshop Stuttgart
Web 2.0-Workshop Stuttgart

Weblin説明資料080911
Weblin説明資料080911Weblin説明資料080911
Weblin説明資料080911

Lw Ppt Dokumentation
Lw Ppt DokumentationLw Ppt Dokumentation
Lw Ppt Dokumentation

M. a Lap
M. a LapM. a Lap
M. a Lap

Cc. nn. 6to año
Cc. nn. 6to añoCc. nn. 6to año
Cc. nn. 6to año

Fleurs Rossignol
Fleurs RossignolFleurs Rossignol
Fleurs Rossignol

Spielerei
SpielereiSpielerei
Spielerei

Schöne Häuser von kleineren und mittelgroßen Anbietern mit Erfahrung: jetztha...
Schöne Häuser von kleineren und mittelgroßen Anbietern mit Erfahrung: jetztha...Schöne Häuser von kleineren und mittelgroßen Anbietern mit Erfahrung: jetztha...
Schöne Häuser von kleineren und mittelgroßen Anbietern mit Erfahrung: jetztha...

Ausgezeichnete produkte wasunsumweltzeichensagen
Ausgezeichnete produkte wasunsumweltzeichensagenAusgezeichnete produkte wasunsumweltzeichensagen
Ausgezeichnete produkte wasunsumweltzeichensagen

Planificaciones d el mes noviembre
Planificaciones d el mes noviembrePlanificaciones d el mes noviembre
Planificaciones d el mes noviembre

Características externas formato variable
Características externas formato variableCaracterísticas externas formato variable
Características externas formato variable

W Fl Laser 261105 Start
W Fl Laser 261105    StartW Fl Laser 261105    Start
W Fl Laser 261105 Start

Regale
RegaleRegale
Regale

Fokus Bayern - Wirtschaftliche Lage des Rundfunks in Deutschland 2014/2015
Fokus Bayern - Wirtschaftliche Lage des Rundfunks in Deutschland 2014/2015Fokus Bayern - Wirtschaftliche Lage des Rundfunks in Deutschland 2014/2015
Fokus Bayern - Wirtschaftliche Lage des Rundfunks in Deutschland 2014/2015

Feliz
FelizFeliz
Feliz

Lllllllllllll
LllllllllllllLllllllllllll
Lllllllllllll

Die entscheidende Session auf den XP Days Germany 2010
Die entscheidende Session auf den XP Days Germany 2010Die entscheidende Session auf den XP Days Germany 2010
Die entscheidende Session auf den XP Days Germany 2010

Mapa menta conceptual
Mapa menta conceptualMapa menta conceptual
Mapa menta conceptual


Similar a Sistema de redes

Redes de computadoras
Redes de computadorasRedes de computadoras
Redes de computadoras
Alfredo Diaz

Redes Y Protocolos de Comunicacion
Redes Y Protocolos de ComunicacionRedes Y Protocolos de Comunicacion
Redes Y Protocolos de Comunicacion
cleopatra22

Tutoria 1 redes
Tutoria 1 redesTutoria 1 redes
Tutoria 1 redes
ANGELALROJASC

TIPOS DE REDES
TIPOS DE REDESTIPOS DE REDES
TIPOS DE REDES
Gustavo Russian

Redes de computadoras
Redes de computadorasRedes de computadoras
Redes de computadoras
EnyelverA

Redes de computadoras
Redes de computadorasRedes de computadoras
Redes de computadoras
Reyes Nuñez Isiordia

Redes Lan
Redes LanRedes Lan
Tics
TicsTics
Tics
p0zh4

Introducción a las Redes de Datos.pptx
Introducción a las Redes de Datos.pptxIntroducción a las Redes de Datos.pptx
Introducción a las Redes de Datos.pptx
RAMONANTONIOCASTROGA

Teleinformatica
TeleinformaticaTeleinformatica
Teleinformatica
Felipe Castro

Introduccion a las telecomunicaciones
Introduccion a las telecomunicacionesIntroduccion a las telecomunicaciones
Introduccion a las telecomunicaciones
hgm2007

Trabajo introduccion de los ordenadores(1)
Trabajo introduccion de los ordenadores(1)Trabajo introduccion de los ordenadores(1)
Trabajo introduccion de los ordenadores(1)
robertoyleo

Red informatica
Red informaticaRed informatica
Red informatica
Sebastian Acosta

Redes lan
Redes lanRedes lan
Redes
Redes Redes
Unidad temática 5
Unidad temática 5Unidad temática 5
Unidad temática 5
sl250578

Redes locales basico_diego_gracilieri_unidad1
Redes locales basico_diego_gracilieri_unidad1Redes locales basico_diego_gracilieri_unidad1
Redes locales basico_diego_gracilieri_unidad1
Tata Consultancy Services

Presn tredes1
Presn tredes1Presn tredes1
Presn tredes1
arelycardona

Redes parte 2
Redes parte 2Redes parte 2
Redes parte 2
adriana calatayud

Clases Redes
Clases RedesClases Redes
Clases Redes
mantenimientoSENA2014


Similar a Sistema de redes (20)

Redes de computadoras
Redes de computadorasRedes de computadoras
Redes de computadoras

Redes Y Protocolos de Comunicacion
Redes Y Protocolos de ComunicacionRedes Y Protocolos de Comunicacion
Redes Y Protocolos de Comunicacion

Tutoria 1 redes
Tutoria 1 redesTutoria 1 redes
Tutoria 1 redes

TIPOS DE REDES
TIPOS DE REDESTIPOS DE REDES
TIPOS DE REDES

Redes de computadoras
Redes de computadorasRedes de computadoras
Redes de computadoras

Redes de computadoras
Redes de computadorasRedes de computadoras
Redes de computadoras

Redes Lan
Redes LanRedes Lan
Redes Lan

Tics
TicsTics
Tics

Introducción a las Redes de Datos.pptx
Introducción a las Redes de Datos.pptxIntroducción a las Redes de Datos.pptx
Introducción a las Redes de Datos.pptx

Teleinformatica
TeleinformaticaTeleinformatica
Teleinformatica

Introduccion a las telecomunicaciones
Introduccion a las telecomunicacionesIntroduccion a las telecomunicaciones
Introduccion a las telecomunicaciones

Trabajo introduccion de los ordenadores(1)
Trabajo introduccion de los ordenadores(1)Trabajo introduccion de los ordenadores(1)
Trabajo introduccion de los ordenadores(1)

Red informatica
Red informaticaRed informatica
Red informatica

Redes lan
Redes lanRedes lan
Redes lan

Redes
Redes Redes
Redes

Unidad temática 5
Unidad temática 5Unidad temática 5
Unidad temática 5

Redes locales basico_diego_gracilieri_unidad1
Redes locales basico_diego_gracilieri_unidad1Redes locales basico_diego_gracilieri_unidad1
Redes locales basico_diego_gracilieri_unidad1

Presn tredes1
Presn tredes1Presn tredes1
Presn tredes1

Redes parte 2
Redes parte 2Redes parte 2
Redes parte 2

Clases Redes
Clases RedesClases Redes
Clases Redes


Más de Lucho Perez Guevara

Programa del taller
Programa del tallerPrograma del taller
Programa del taller
Lucho Perez Guevara

F rutas gen_cien_4 (1)
F rutas gen_cien_4 (1)F rutas gen_cien_4 (1)
F rutas gen_cien_4 (1)
Lucho Perez Guevara

Presentacion
PresentacionPresentacion
Presentacion
Lucho Perez Guevara

Orientaciones aplicacion enfoque_ambiental
Orientaciones aplicacion enfoque_ambientalOrientaciones aplicacion enfoque_ambiental
Orientaciones aplicacion enfoque_ambiental
Lucho Perez Guevara

Manual redes
Manual redesManual redes
Manual redes
Lucho Perez Guevara

Manual redes
Manual redesManual redes
Manual redes
Lucho Perez Guevara

Redesdecomputadorastutorialcompleto
RedesdecomputadorastutorialcompletoRedesdecomputadorastutorialcompleto
Redesdecomputadorastutorialcompleto
Lucho Perez Guevara

Seguridad redes de PC
Seguridad redes de PCSeguridad redes de PC
Seguridad redes de PC
Lucho Perez Guevara

Redes de PC
Redes de PCRedes de PC
Redes de PC
Lucho Perez Guevara

Redes de PC
Redes de PCRedes de PC
Redes de PC
Lucho Perez Guevara

Planeación redes de PC
Planeación redes de PCPlaneación redes de PC
Planeación redes de PC
Lucho Perez Guevara

Introducción a las Redes
Introducción a las RedesIntroducción a las Redes
Introducción a las Redes
Lucho Perez Guevara

Introducción Redes PC
Introducción Redes PCIntroducción Redes PC
Introducción Redes PC
Lucho Perez Guevara

Administración de Redes
Administración de RedesAdministración de Redes
Administración de Redes
Lucho Perez Guevara

Poster: LUCIANO PEREZ GUEVARA
Poster: LUCIANO PEREZ GUEVARAPoster: LUCIANO PEREZ GUEVARA
Poster: LUCIANO PEREZ GUEVARA
Lucho Perez Guevara


Más de Lucho Perez Guevara (16)

Programa del taller
Programa del tallerPrograma del taller
Programa del taller

F rutas gen_cien_4 (1)
F rutas gen_cien_4 (1)F rutas gen_cien_4 (1)
F rutas gen_cien_4 (1)

Presentacion
PresentacionPresentacion
Presentacion

Orientaciones aplicacion enfoque_ambiental
Orientaciones aplicacion enfoque_ambientalOrientaciones aplicacion enfoque_ambiental
Orientaciones aplicacion enfoque_ambiental

Manual redes
Manual redesManual redes
Manual redes

Manual redes
Manual redesManual redes
Manual redes

Redesdecomputadorastutorialcompleto
RedesdecomputadorastutorialcompletoRedesdecomputadorastutorialcompleto
Redesdecomputadorastutorialcompleto

Seguridad redes de PC
Seguridad redes de PCSeguridad redes de PC
Seguridad redes de PC

Redes de PC
Redes de PCRedes de PC
Redes de PC

Redes de PC
Redes de PCRedes de PC
Redes de PC

Planeación redes de PC
Planeación redes de PCPlaneación redes de PC
Planeación redes de PC

Introducción a las Redes
Introducción a las RedesIntroducción a las Redes
Introducción a las Redes

Introducción Redes PC
Introducción Redes PCIntroducción Redes PC
Introducción Redes PC

Administración de Redes
Administración de RedesAdministración de Redes
Administración de Redes

Poster: LUCIANO PEREZ GUEVARA
Poster: LUCIANO PEREZ GUEVARAPoster: LUCIANO PEREZ GUEVARA
Poster: LUCIANO PEREZ GUEVARA

Activador de windows
Activador de windowsActivador de windows
Activador de windows


Último

1. QUE ES UNA ESTRUCTURAOCTAVOASANTA TERESA .pptx
1. QUE ES UNA ESTRUCTURAOCTAVOASANTA TERESA .pptx1. QUE ES UNA ESTRUCTURAOCTAVOASANTA TERESA .pptx
1. QUE ES UNA ESTRUCTURAOCTAVOASANTA TERESA .pptx
nelsontobontrujillo

Semana 1 Derecho a interponer recursos y reparación.
Semana 1 Derecho a interponer recursos y reparación.Semana 1 Derecho a interponer recursos y reparación.
Semana 1 Derecho a interponer recursos y reparación.
SergioAlfrediMontoya

Revista Universidad de Deusto - Número 155 / Año 2024
Revista Universidad de Deusto - Número 155 / Año 2024Revista Universidad de Deusto - Número 155 / Año 2024
Revista Universidad de Deusto - Número 155 / Año 2024
Universidad de Deusto - Deustuko Unibertsitatea - University of Deusto

triptico elementos del escudo nacional del peru
triptico elementos del escudo nacional del perutriptico elementos del escudo nacional del peru
triptico elementos del escudo nacional del peru
Jhonatan Moreno Rodriguez

Escuelas Creativas Ken Robinson Ccesa007.pdf
Escuelas Creativas Ken Robinson   Ccesa007.pdfEscuelas Creativas Ken Robinson   Ccesa007.pdf
Escuelas Creativas Ken Robinson Ccesa007.pdf
Demetrio Ccesa Rayme

SEP. Presentación. Taller Intensivo FCD. Julio 2024.pdf
SEP. Presentación. Taller Intensivo FCD. Julio 2024.pdfSEP. Presentación. Taller Intensivo FCD. Julio 2024.pdf
SEP. Presentación. Taller Intensivo FCD. Julio 2024.pdf
GavieLitiumGarcia

Aplicaciones móviles de grabación (2 de julio de 2024)
Aplicaciones móviles de grabación (2 de julio de 2024)Aplicaciones móviles de grabación (2 de julio de 2024)
Aplicaciones móviles de grabación (2 de julio de 2024)
Cátedra Banco Santander

Evaluacion Formativa en el Aula ECH1 Ccesa007.pdf
Evaluacion Formativa en el Aula   ECH1  Ccesa007.pdfEvaluacion Formativa en el Aula   ECH1  Ccesa007.pdf
Evaluacion Formativa en el Aula ECH1 Ccesa007.pdf
Demetrio Ccesa Rayme

Discurso de Ceremonia de Graduación da la Generación 2021-2024.docx
Discurso de Ceremonia de Graduación da la Generación 2021-2024.docxDiscurso de Ceremonia de Graduación da la Generación 2021-2024.docx
Discurso de Ceremonia de Graduación da la Generación 2021-2024.docx
Centro de Bachillerato Tecnológico industrial y de servicios No. 209

El mensaje en la psicopedagogía.........
El mensaje en la psicopedagogía.........El mensaje en la psicopedagogía.........
El mensaje en la psicopedagogía.........
DenisseGonzalez805225

ACERTIJO MATEMÁTICO DEL MEDALLERO OLÍMPICO. Por JAVIER SOLIS NOYOLA
ACERTIJO MATEMÁTICO DEL MEDALLERO OLÍMPICO. Por JAVIER SOLIS NOYOLAACERTIJO MATEMÁTICO DEL MEDALLERO OLÍMPICO. Por JAVIER SOLIS NOYOLA
ACERTIJO MATEMÁTICO DEL MEDALLERO OLÍMPICO. Por JAVIER SOLIS NOYOLA
JAVIER SOLIS NOYOLA

IMAGENES SUBLIMINALES EN LAS PUBLICACIONES DE LOS TESTIGOS DE JEHOVÁ
IMAGENES SUBLIMINALES EN LAS PUBLICACIONES DE LOS TESTIGOS DE JEHOVÁIMAGENES SUBLIMINALES EN LAS PUBLICACIONES DE LOS TESTIGOS DE JEHOVÁ
IMAGENES SUBLIMINALES EN LAS PUBLICACIONES DE LOS TESTIGOS DE JEHOVÁ
Claude LaCombe

PLAN ANUAL DE TRABAJO (PAT) 2024 MINEDU PERÚ
PLAN ANUAL DE TRABAJO (PAT) 2024 MINEDU PERÚPLAN ANUAL DE TRABAJO (PAT) 2024 MINEDU PERÚ
PLAN ANUAL DE TRABAJO (PAT) 2024 MINEDU PERÚ
Ferrer17

Introducción a los Sistemas Integrados de Gestión
Introducción a los Sistemas Integrados de GestiónIntroducción a los Sistemas Integrados de Gestión
Introducción a los Sistemas Integrados de Gestión
JonathanCovena1

6°_GRADO_-_ACTIVIDAD_DEL_08_DE_JULIO.doc
6°_GRADO_-_ACTIVIDAD_DEL_08_DE_JULIO.doc6°_GRADO_-_ACTIVIDAD_DEL_08_DE_JULIO.doc
6°_GRADO_-_ACTIVIDAD_DEL_08_DE_JULIO.doc
Gina Quezada Sanchez

Sesión Un día en el ministerio de Jesús.pdf
Sesión Un día en el ministerio de Jesús.pdfSesión Un día en el ministerio de Jesús.pdf
Sesión Un día en el ministerio de Jesús.pdf
https://gramadal.wordpress.com/

Curación de contenidos (1 de julio de 2024)
Curación de contenidos (1 de julio de 2024)Curación de contenidos (1 de julio de 2024)
Curación de contenidos (1 de julio de 2024)
Cátedra Banco Santander

Cultura Organizacional con Responsabilidad Social Empresarial.pdf
Cultura Organizacional con Responsabilidad Social Empresarial.pdfCultura Organizacional con Responsabilidad Social Empresarial.pdf
Cultura Organizacional con Responsabilidad Social Empresarial.pdf
JonathanCovena1

Flipped Classroom con TIC (1 de julio de 2024)
Flipped Classroom con TIC (1 de julio de 2024)Flipped Classroom con TIC (1 de julio de 2024)
Flipped Classroom con TIC (1 de julio de 2024)
Cátedra Banco Santander

fichas descriptivas para primaria 2023-2024
fichas descriptivas para primaria 2023-2024fichas descriptivas para primaria 2023-2024
fichas descriptivas para primaria 2023-2024
Verito51


Último (20)

1. QUE ES UNA ESTRUCTURAOCTAVOASANTA TERESA .pptx
1. QUE ES UNA ESTRUCTURAOCTAVOASANTA TERESA .pptx1. QUE ES UNA ESTRUCTURAOCTAVOASANTA TERESA .pptx
1. QUE ES UNA ESTRUCTURAOCTAVOASANTA TERESA .pptx

Semana 1 Derecho a interponer recursos y reparación.
Semana 1 Derecho a interponer recursos y reparación.Semana 1 Derecho a interponer recursos y reparación.
Semana 1 Derecho a interponer recursos y reparación.

Revista Universidad de Deusto - Número 155 / Año 2024
Revista Universidad de Deusto - Número 155 / Año 2024Revista Universidad de Deusto - Número 155 / Año 2024
Revista Universidad de Deusto - Número 155 / Año 2024

triptico elementos del escudo nacional del peru
triptico elementos del escudo nacional del perutriptico elementos del escudo nacional del peru
triptico elementos del escudo nacional del peru

Escuelas Creativas Ken Robinson Ccesa007.pdf
Escuelas Creativas Ken Robinson   Ccesa007.pdfEscuelas Creativas Ken Robinson   Ccesa007.pdf
Escuelas Creativas Ken Robinson Ccesa007.pdf

SEP. Presentación. Taller Intensivo FCD. Julio 2024.pdf
SEP. Presentación. Taller Intensivo FCD. Julio 2024.pdfSEP. Presentación. Taller Intensivo FCD. Julio 2024.pdf
SEP. Presentación. Taller Intensivo FCD. Julio 2024.pdf

Aplicaciones móviles de grabación (2 de julio de 2024)
Aplicaciones móviles de grabación (2 de julio de 2024)Aplicaciones móviles de grabación (2 de julio de 2024)
Aplicaciones móviles de grabación (2 de julio de 2024)

Evaluacion Formativa en el Aula ECH1 Ccesa007.pdf
Evaluacion Formativa en el Aula   ECH1  Ccesa007.pdfEvaluacion Formativa en el Aula   ECH1  Ccesa007.pdf
Evaluacion Formativa en el Aula ECH1 Ccesa007.pdf

Discurso de Ceremonia de Graduación da la Generación 2021-2024.docx
Discurso de Ceremonia de Graduación da la Generación 2021-2024.docxDiscurso de Ceremonia de Graduación da la Generación 2021-2024.docx
Discurso de Ceremonia de Graduación da la Generación 2021-2024.docx

El mensaje en la psicopedagogía.........
El mensaje en la psicopedagogía.........El mensaje en la psicopedagogía.........
El mensaje en la psicopedagogía.........

ACERTIJO MATEMÁTICO DEL MEDALLERO OLÍMPICO. Por JAVIER SOLIS NOYOLA
ACERTIJO MATEMÁTICO DEL MEDALLERO OLÍMPICO. Por JAVIER SOLIS NOYOLAACERTIJO MATEMÁTICO DEL MEDALLERO OLÍMPICO. Por JAVIER SOLIS NOYOLA
ACERTIJO MATEMÁTICO DEL MEDALLERO OLÍMPICO. Por JAVIER SOLIS NOYOLA

IMAGENES SUBLIMINALES EN LAS PUBLICACIONES DE LOS TESTIGOS DE JEHOVÁ
IMAGENES SUBLIMINALES EN LAS PUBLICACIONES DE LOS TESTIGOS DE JEHOVÁIMAGENES SUBLIMINALES EN LAS PUBLICACIONES DE LOS TESTIGOS DE JEHOVÁ
IMAGENES SUBLIMINALES EN LAS PUBLICACIONES DE LOS TESTIGOS DE JEHOVÁ

PLAN ANUAL DE TRABAJO (PAT) 2024 MINEDU PERÚ
PLAN ANUAL DE TRABAJO (PAT) 2024 MINEDU PERÚPLAN ANUAL DE TRABAJO (PAT) 2024 MINEDU PERÚ
PLAN ANUAL DE TRABAJO (PAT) 2024 MINEDU PERÚ

Introducción a los Sistemas Integrados de Gestión
Introducción a los Sistemas Integrados de GestiónIntroducción a los Sistemas Integrados de Gestión
Introducción a los Sistemas Integrados de Gestión

6°_GRADO_-_ACTIVIDAD_DEL_08_DE_JULIO.doc
6°_GRADO_-_ACTIVIDAD_DEL_08_DE_JULIO.doc6°_GRADO_-_ACTIVIDAD_DEL_08_DE_JULIO.doc
6°_GRADO_-_ACTIVIDAD_DEL_08_DE_JULIO.doc

Sesión Un día en el ministerio de Jesús.pdf
Sesión Un día en el ministerio de Jesús.pdfSesión Un día en el ministerio de Jesús.pdf
Sesión Un día en el ministerio de Jesús.pdf

Curación de contenidos (1 de julio de 2024)
Curación de contenidos (1 de julio de 2024)Curación de contenidos (1 de julio de 2024)
Curación de contenidos (1 de julio de 2024)

Cultura Organizacional con Responsabilidad Social Empresarial.pdf
Cultura Organizacional con Responsabilidad Social Empresarial.pdfCultura Organizacional con Responsabilidad Social Empresarial.pdf
Cultura Organizacional con Responsabilidad Social Empresarial.pdf

Flipped Classroom con TIC (1 de julio de 2024)
Flipped Classroom con TIC (1 de julio de 2024)Flipped Classroom con TIC (1 de julio de 2024)
Flipped Classroom con TIC (1 de julio de 2024)

fichas descriptivas para primaria 2023-2024
fichas descriptivas para primaria 2023-2024fichas descriptivas para primaria 2023-2024
fichas descriptivas para primaria 2023-2024


Sistema de redes

  • 1. 1. Introducción. 2. Elementos de las redes de computadoras. 3. Tipos de redes. • • Redes de área local. Redes de área amplia. 4. Interconexión entre redes. 5. Internet y otras redes. • • 6. Servicios proporcionados por Internet. El lenguaje HTML, Java y Perl. Redes y programas de comunicación en Unix www.lpgsystem.es.tl 1
  • 2. ¿Qué es una red?  Una red de computadoras se establece cuando dos o más computadoras se conectan entre sí de forma permanente para compartir los recursos e intercambiar información. www.lpgsystem.es.tl 2
  • 3. Tipos de Redes  Red de Área Local (Local Area Network): LAN  Red de Área Amplia (Wide Area Network): WAN  Red de Área Metropolitana (Metropolitan Area Network): MAN  Backbone.  HAN: Home Area Network www.lpgsystem.es.tl 3
  • 5. Redes de Área Local: elementos Los principales elementos que componen una Red de Área Local son los siguientes:  El servidor (server)  Las estaciones de trabajo (workstations).  El sistema operativo.  El sistema operativo de la red.  Los cables de conexión y las tarjetas. www.lpgsystem.es.tl 5
  • 8. Redes de Área Local: aspectos  Arquitectura.   Topologías    Acceso aleatorio CSMA/CD Acceso por paso de testigo (Token Passing) Medios físicos de transporte.     Estrella, bus y anillo. Protocolos.   Sigue las normas definidas por las recomendaciones ISO Cable trenzado (velocidad máxima 1 Mbps). Cable coaxial (velocidad máxima 10 Mbps). Fibra óptica (velocidad máxima 100 Mbps). Técnicas de transmisión.   Banda base (señal digital; un solo mensaje; distancias cortas). Banda ancha.(señal analógica modulada; varios mensajes a la vez). www.lpgsystem.es.tl 8
  • 9. Sistemas de gestión de redes La arquitectura de gestión de una red puede ser:  Centralizada: todas las consultas se envían a un único sistema y todas las aplicaciones se ejecutan en él.  Distribuida: existen varios sistemas encargados de la gestión.  Jerárquica: combina las dos anteriores. www.lpgsystem.es.tl 9
  • 10. Tipos de configuraciones o topologías Anillo Dispositivos conectados en círculo. Los datos pasan de un nodo a otro y cada nodo actúa como repetidor. Estrella Todas las computadoras se conectan a una computadora central. Bus Un único cable. Simple y económico; su alcance es limitado. www.lpgsystem.es.tl 10
  • 12. Topología LAN: Anillo Ventajas:  La tasa de errores de la transmisión es pequeña.ya que la información se regenera en cada nodo.  Se pueden enviar mensajes a todos las estaciones de forma sencilla. Inconvenientes:  La red se bloquea ante una avería de una estación o del medio de transmisión..  Cada estación produce un tiempo de demora por lo que el rendimiento de la red disminuye cuando el número de estaciones es elevado. www.lpgsystem.es.tl 12
  • 14. Topología LAN: Estrella Ventajas:  Fácil localización de averías.  Las estaciones pueden utilizar velocidades, protocolos y conexiones distintas..  Flexible en cuanto al número de estaciones conectadas. Inconvenientes:  Poca seguridad al depender de una computadora central.  Coste elevado debido al gran número de líneas de conexión  Poco flujo de datos para no saturar al controlador www.lpgsystem.es.tl 14
  • 17. Topología LAN: Bus Ventajas:  La instalación es sencilla.  Flexible en cuanto al número de estaciones conectadas.  Se adapta a la distribución física de las estaciones.  El coste es bajo. Inconvenientes:  Una avería en el soporte (bus) inhabilita toda la red..  Las interfaces de acceso a la red son complejas. www.lpgsystem.es.tl 17
  • 19. Redes de Área Local: características   Permite la comunicación de información entre todos los dispositivos conectados. Permite la utilización compartida de recursos y periféricos.  Puede crecer sin necesidad de cambiar la instalación.  Dispone de una única salida a redes públicas. www.lpgsystem.es.tl 19
  • 20. Modos y métodos de transmisión de datos     En serie: los bits se envían uno tras otro de forma consecutiva. o En paralelo: los bits de un carácter se envían a la vez por distintos hilos. Sincrona: los datos se almacenan en un buffer o memoria interna y se transmiten de una vez al recibir una señal del reloj. o Asíncrona: los bits se transmiten individualmente junto con 2 ó 3 bits de control para sincronizar al emisor y al receptor. www.lpgsystem.es.tl 20
  • 21. Soporte de la comunicación  Cables.  De pares y coaxiales.  Radioenlaces Onda corta.  Sistema terrestre de microondas.  Satélites.   Fibra óptica. www.lpgsystem.es.tl 21
  • 23. Redes de transmisión de datos  Dedicadas  Punto a punto.  Multipunto.  Compartidas  Red Telefónica Conmutada.  Redes públicas: IBERPAC. www.lpgsystem.es.tl 23
  • 26. Tipos más usuales de LAN  Ethernet Acceso aleatorio CSMA/CD.  Configuración: bus.   Token Ring de IBM Acceso por paso de testigo.  Configuraciones usuales: bus y anillo.  www.lpgsystem.es.tl 26
  • 27. Redes de Área Local: Siglas  ISO: International Standarization Organization.  CSMA/CD: Carrier Sense Multiple Access-Collision Detected.  CCITT: Consultatie Comittee for International Telephone and Telegraph.  OSI: Open Systems Interconnector.  SNA: System Network Architecture  RDSI: Red Digital de Servicios Integrados. www.lpgsystem.es.tl 27
  • 28. ¿Y el MODEM qué es...? MOdulación–DEModulación: es un dispositivo que permite transmitir información entre equipos informáticos situados a gran distancia haciendo uso de las líneas telefónicas. El Modem convierte las señales digitales de la computadora (modulación) en señales analógicas que viajan por el medio de transmisión y después en el receptor la convierte de nuevo en señales digitales (demodulación). www.lpgsystem.es.tl 28
  • 30. ¿Cómo se puede modular la señal?  En frecuencia.  En amplitud.  En fase.  Por impulsos codificados. www.lpgsystem.es.tl 30
  • 31. Modos de transmisión  Simplex: un solo sentido.  Half-Duplex: ambos sentidos, no simultáneamente.  Full-Duplex: en ambos sentidos simultáneamente. www.lpgsystem.es.tl 31
  • 32. OSI: Open Systems Interconnect - Fue creado a partir de 1978 y aprobado en 1983. - Su objetivo fue la definición de un conjunto de normas para interconectar diferentes equipos a efectos de comunicación. - Este modelo define los servicios y protocolos que posibilitan la comunicación. - Estos servicios se dividen en siete niveles diferentes que sirven para dividir el problema de la comunicación en varios subproblemas independientes. - El modelo OSI fue creado por la ISO (International Standardization Organization). www.lpgsystem.es.tl 32
  • 33. OSI: Open Systems Interconnect I. Físico. Conectores, recomendación X.21, norma V.24: RS232 II. Enlace. Protocolos HDLC (High-level Data Link Control). III. Red. Protocolo de red X.25 definido por CCITT. IV. Transporte. Envío de paquetes. Comprobación de errores. V. Sesión. Conexión, sincronización, identificación, … VI. Presentación. Intercambio de datos, cifrado, compresión,… VII. Aplicación. Define la interacción entre los servicios de la red (impresión, ficheros, mensajería,…) y la propia red. www.lpgsystem.es.tl 33
  • 34. Dispositivos a nivel físico modelo OSI • Tarjetas de red NIC. • Transceivers. • Repeaters. • Hubs. • MAUs (Multistation Access Unit). www.lpgsystem.es.tl 34
  • 35. Dispositivos a nivel enlace modelo OSI • Bridges • Switches www.lpgsystem.es.tl 35
  • 36. Dispositivos a nivel de red modelo OSI • Routers • Brouters • Layer 3 Switches www.lpgsystem.es.tl 36
  • 37. La red Internet Internet es la red de computadoras más grande del mundo integrada por miles de redes distribuidas por todo el planeta. La red Internet hace posible que personas de todo el mundo utilicen sus computadoras para obtener o intercambiar información acerca de una gran variedad de temas académicos, gubernamentales, empresariales, etc. www.lpgsystem.es.tl 37
  • 38. Origen de Internet  Sistema  197x. UNIX: 1970 (Universidad de California). Advanced Research Projects Agency: ARPANET.  Transmission TCP/IP.  1980-90. Internet. Control Protocol e Internet Protocol: National Science Foundation NSF y la NASA: www.lpgsystem.es.tl 38
  • 39. Interconexión entre redes Los elementos fundamentales que intervienen en las redes son:  Los dispositivos de comunicación.  Los protocolos.  Los dispositivos se conectan mediante líneas de comunicación de alta velocidad (T1 o T3) o se comunican a través de líneas telefónicas normales con modems.  Los protocolos de comunicación se utilizan para que las redes puedan entenderse cuando se comunican entre sí. www.lpgsystem.es.tl 39
  • 40. Dispositivos utilizados para interconectar redes  Los repetidores: amplifican y reconstruyen el paso de los datos para que puedan viajar a mayor distancia.  Los hubs (nudos de comunicaciones): conectan grupos de computadoras en una red de área local.  Los bridges (puentes): conectan dos o más redes de área local (LAN) que utilizan los mismos protocolos.  Los routers (encaminadores): conectan físicamente las redes en Internet que hacen uso del protocolo TCP/IP.  Los gateways (puertas de acceso): similares a los routers, pero permiten el intercambio de datos con redes que utilizan un protocolo distinto al TCP/IP. www.lpgsystem.es.tl 40
  • 41. Los dispositivos utilizados para interconectar las redes www.lpgsystem.es.tl 41
  • 42. Los protocolos de Internet  Un protocolo es un acuerdo para los procedimientos de comunicación entre redes que hace referencia a la forma en que se envían los paquetes de datos y se transmiten las señales.  TCP/IP (Transmission Control Protocol e Internet Protocol).  Cuando la conexión entre computadoras es por líneas telefónicas con un modem, pueden intervenir otros protocolos:  SLIP (Serial Line Interface Protocol).  PPP (Point-to-Point Protocol). www.lpgsystem.es.tl 42
  • 43. El protocolo TCP/IP Los datos que viajan por Internet se dividen en pequeños paquetes de información que son trasmitidos de una computadora a otra siguiendo distintos caminos, diferentes tipos de redes y líneas de comunicación. www.lpgsystem.es.tl 43
  • 44. El protocolo TCP/IP  El protocolo TCP (Transmission Control Protocol) recoge la información a transmitir y la divide en paquetes TCP numerados (le asigna una cabecera) para asegurar su envío y recepción.  El protocolo IP (Internet Protocol) divide los paquetes TCP de nuevo, y coloca a cada subpaquete IP una cabecera que contiene la dirección del host emisor y la dirección del host de destino.  Los paquetes pueden viajar por distintas redes antes de llegar a su destino, y cuando lo alcanzan son reensamblados por un software especial que se ejecuta en la computadora receptora. www.lpgsystem.es.tl 44
  • 45. Protocolos utilizados en una red TCP/IP             Telnet FTP (File Transfer Protocol) HTTP (HyperText Transfer Protocol) SMTP (Simple Mail Transfer Protocol) NNTP (Netwoks News Transfer Protocol) SNMP (Simple Network Management Protoccol) TFTP (Trivial File Transfer Protocol) NFS (Network File System) NIS (Network Information Service) DNS (Domain Name System) UDP (User Datagram Protocol) CMIP (Common Management InformTion Protocol) www.lpgsystem.es.tl 45
  • 46. Servidores de Internet  Un servidor es cualquier computadora que proporciona algún tipo de servicio a los usuarios de Internet. - FTP,Archie; Gopher; WAIS; Web; Mail, News; etc.  Las principales tareas que nos permiten realizar son: • Enviar y recibir correo electrónico (servidor mail). • Leer noticias, participar en grupos de discusión o en listas de distribución (servidor news) • Conectarnos con otras computadoras, trabajar con ellas y copiar o transferir archivos (telnet, ftp). • Consultar información en los servidores Web (web). www.lpgsystem.es.tl 46
  • 47. Las direcciones de Internet  Cada una de las computadoras conectadas a Internet poseen una única dirección: la dirección IP.  La dirección IP (consta de 32 bits) se necesita para establecer una comunicación entre computadoras en redes TCP/IP.  El formato decimal de la dirección IP se representa por cuatro campos de números comprendidos entre 0 y 255 separados por puntos: campo1.campo2.campo3.campo4 Ejemplo 155.54.121.126 www.lpgsystem.es.tl 47
  • 48. Las direcciones simbólicas de Internet La dirección simbólica de una computadora está formada por una o varias cadenas de caracteres separadas por un punto (.). Ejemplo: spacelink.msfc.nasa.gov que corresponde a un servidor (denominado spacelink), de la red Marshall Space Center, (denominada msfc), que está en la NASA y pertenece al gobierno de los EEUU, gov. www.lpgsystem.es.tl 48
  • 49. La dirección Internet del servidor de prácticas  Dirección 32 bits: 10011011 00110111 01111001 01111110  Formato decimal:  Formato simbólico: 155.54.121.126 docum1-sl.ala.um.es www.lpgsystem.es.tl 49
  • 50. Clases de direcciones de Internet   La dirección IP consta de dos partes: una para la red y otra para el host. Existen cinco clases de direcciones Internet: A, B, C, D y E. Máscara de la subred 1 - 127 A B C Host (24 bits) 0..Red (8 bits) 255.0.0.0 128 - 191 10… Red (16 bits) Host (16 bits) 255.255.0.0 192 - 223 110… Red (24 bits) Host (8 bits) D Multicast E Uso futuro 255.255.255.0 www.lpgsystem.es.tl 50
  • 51. ¿Qué es la máscara de la subred?  Cuando una red aparece segmentada (dividida en subredes) a cada dirección IP se le asocia una máscara que tiene 32 bits y sirve para dividir la parte de la dirección IP destinada a identificar el host en dos partes: la primera para identificar al segmento (subred) y la segunda al host dentro de ese segmento. Red (16 bits) Host (16 bits) Máscara de la subred Red (16 bits) Subred www.lpgsystem.es.tl host 51
  • 52. DNS: Domain Name System  El DNS (Sistema de Nombres de Dominio) es un sistema que contiene una lista completa de todas las computadoras y redes conectadas a Internet.  El sistema DNS se utiliza para convertir la dirección simbólica de Internet en una dirección IP (Internet Protocol).  La agencia NIC (Network Information Center) es la encargada de asignar y mantener los nombres de dominio de las redes conectadas a Internet.  El archivo hosts de las máquinas Unix (en el directorio /etc) contiene los nombres y las direcciones IP de las computadoras con acceso a Internet en nuestra red. www.lpgsystem.es.tl 52
  • 53. Sistemas de dominios de Internet  Comercial  edu Educación  gov Gobierno  mil Militar  net Proveedor  www.lpgsystem.es.tl com org Organismos 53
  • 54. Tipos de conexiones  Las conexión a Internet se establece a través de un host (una computadora) que tiene asignada su propia dirección IP, y pueden ser; • Permanente o dedicada (vía LAN). • Por llamada telefónica (vía modem). Dial-up • Directa (conexión SLIP/PPP). • Como terminal (shell account). www.lpgsystem.es.tl 54
  • 56. ¿Qué se necesita para la conexión con Internet? Los elementos hardware y software necesarios para conectarse a Internet dependen del tipo de conexión. Pero siempre necesitaremos:  Una computadora, un módem y acceso a la línea telefónica.  Un proveedor de servicio Internet.  Un software de comunicaciones e información sobre los parámetros de comunicación.  Un nombre de identificación (login).  Una contraseña (password). www.lpgsystem.es.tl 56
  • 58. Conexión directa SLIP/PPP vía módem La información que necesitamos para poder establecer este tipo de conexión a través de un proveedor de servicio Internet (PSI o ISP) es la siguiente: Dirección IP del equipo.  Nombre del dominio.  DNS primario y secundario.  Máscara de la subred.  Puerta de enlace (IP del gateway predeterminado)  Software SLIP o PPP.  Software TCP/IP.  www.lpgsystem.es.tl 58
  • 59. Conexión permanente o dedicada El equipo necesario para establecer una conexión permanente es el siguiente: Un dispositivo CSU/DSU en nuestro sitio.  Un Port (puerto) en el router de nuestro sitio.  Cables para conectar el router y el CSU/DSU.  Circuito telefónico.  Un dispositivo CSU/DSU en el sitio del proveedor.  Un puerto (port) en el sirio del proveedor.  www.lpgsystem.es.tl 59
  • 60. Conexión como terminal vía módem El equipo necesario para este tipo de conexión es el siguiente:  Un PC o terminal.  Un modem.  Conexión telefónica.  Un software de comunicaciones (kermit; xmodem, ...) www.lpgsystem.es.tl 60
  • 61. Servicios proporcionados por Internet  De comunicación: e-mail; mailing lists; newsgroups; IRC.  De acceso a información: FTP, Telnet; Gopher; Web.  De búsqueda de información: Archie; Veronica; WAIS; Whois; Web; Páginas Blancas; X500. www.lpgsystem.es.tl 61
  • 62. El correo electrónico en UNix  Algunos programas para leer el correo son los siguientes: mail; elm; mush; z-mail; mh, xmh, pine,...  MIME (Multi-Purpose Internet Mail Extensions)  Generalmente el mailbox se encuentra en el directorio /usr/mail o /var/spool/mail  Existe un archivo .mailrc en el sistema V que permite configurar el mail (suele estar en el directorio home).  El archivo .forward nos permite enviar automáticamente nuestro correo a otra dirección.  El programa vacation responde automáticamente a cualquier mensaje y www.lpgsystem.es.tl 62 se configura en el archivo .forward.
  • 63. World Wide Web  World Wide Web, desarrollado en el CERN, es un sistema de información hipertexto distribuido por todo el mundo en servidores Web. Comunmente: la Web, WWW o W3.  El sistema hipertexto presenta la información de los documentos utilizando un formato multimedia: texto, gráficos, sonido y vídeo. Además, los documentos hipertexto tienen enlaces o referencias a otros documentos relacionados.  Los servidores Web son las computadoras conectadas a Internet que contienen los documentos de información escritos en un formato multimedia, el formato HTML (HyperText Markup Language).  Para acceder a los documentos nuestra computadora debe ejecutar un programa cliente, un browser, tal como Netscape Communicator o Internet Explorer. www.lpgsystem.es.tl 63
  • 64. ¿Y para conectar un sistema Unix a una red? Los elementos software que debemos considerar y controlar para conectar un sistema UNIX a una red son los siguientes:  Los archivos que controlan el acceso.  Los procesos de red (los daemons).  Las órdenes relacionadas con redes. www.lpgsystem.es.tl 64
