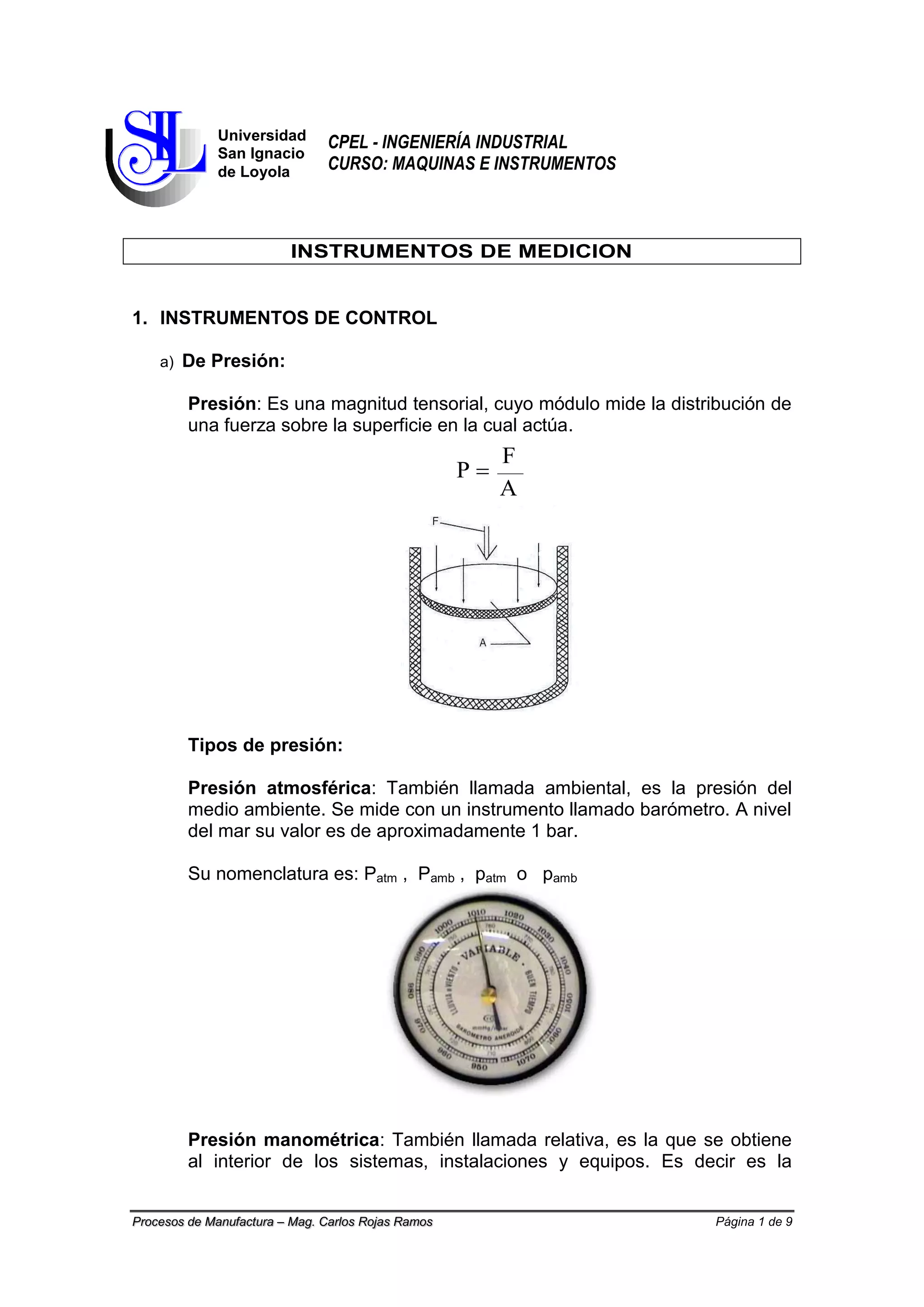

  Página 1 de9Procesos de Manufactura – Mag. Carlos Rojas Ramos CPEL - INGENIERÍA INDUSTRIAL CURSO: MAQUINAS E INSTRUMENTOS INSTRUMENTOS DE MEDICION 1. INSTRUMENTOS DE CONTROL a) De Presión: Presión: Es una magnitud tensorial, cuyo módulo mide la distribución de una fuerza sobre la superficie en la cual actúa. A F P  Tipos de presión: Presión atmosférica: También llamada ambiental, es la presión del medio ambiente. Se mide con un instrumento llamado barómetro. A nivel del mar su valor es de aproximadamente 1 bar. Su nomenclatura es: Patm , Pamb , patm o pamb Presión manométrica: También llamada relativa, es la que se obtiene al interior de los sistemas, instalaciones y equipos. Es decir es la Universidad San Ignacio de Loyola
• 2.

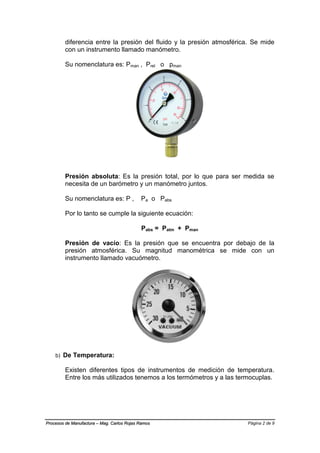

  Página 2 de9Procesos de Manufactura – Mag. Carlos Rojas Ramos diferencia entre la presión del fluido y la presión atmosférica. Se mide con un instrumento llamado manómetro. Su nomenclatura es: Pman , Prel o pman Presión absoluta: Es la presión total, por lo que para ser medida se necesita de un barómetro y un manómetro juntos. Su nomenclatura es: P , Pa o Pabs Por lo tanto se cumple la siguiente ecuación: Pabs = Patm + Pman Presión de vacío: Es la presión que se encuentra por debajo de la presión atmosférica. Su magnitud manométrica se mide con un instrumento llamado vacuómetro. b) De Temperatura: Existen diferentes tipos de instrumentos de medición de temperatura. Entre los más utilizados tenemos a los termómetros y a las termocuplas.
• 3.

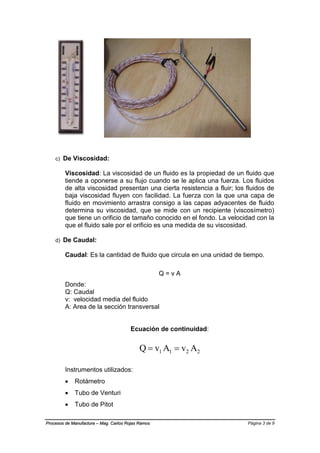

  Página 3 de9Procesos de Manufactura – Mag. Carlos Rojas Ramos c) De Viscosidad: Viscosidad: La viscosidad de un fluido es la propiedad de un fluido que tiende a oponerse a su flujo cuando se le aplica una fuerza. Los fluidos de alta viscosidad presentan una cierta resistencia a fluir; los fluidos de baja viscosidad fluyen con facilidad. La fuerza con la que una capa de fluido en movimiento arrastra consigo a las capas adyacentes de fluido determina su viscosidad, que se mide con un recipiente (viscosímetro) que tiene un orificio de tamaño conocido en el fondo. La velocidad con la que el fluido sale por el orificio es una medida de su viscosidad. d) De Caudal: Caudal: Es la cantidad de fluido que circula en una unidad de tiempo. Q = v A Donde: Q: Caudal v: velocidad media del fluido A: Area de la sección transversal Ecuación de continuidad: 2211 AvAvQ  Instrumentos utilizados:  Rotámetro  Tubo de Venturi  Tubo de Pitot
• 4.

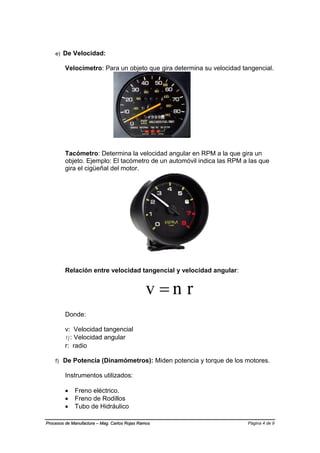

  Página 4 de9Procesos de Manufactura – Mag. Carlos Rojas Ramos e) De Velocidad: Velocímetro: Para un objeto que gira determina su velocidad tangencial. Tacómetro: Determina la velocidad angular en RPM a la que gira un objeto. Ejemplo: El tacómetro de un automóvil indica las RPM a las que gira el cigüeñal del motor. Relación entre velocidad tangencial y velocidad angular: rnv  Donde: v: Velocidad tangencial η: Velocidad angular r: radio f) De Potencia (Dinamómetros): Miden potencia y torque de los motores. Instrumentos utilizados:  Freno eléctrico.  Freno de Rodillos  Tubo de Hidráulico
• 5.
  Página 5 de9Procesos de Manufactura – Mag. Carlos Rojas Ramos  Tubo Prony 2. APLICACIÓN INGENIERIL: LA PRENSA HIDRAULICA P1 = P2 2 2 1 1 A F A F  3. INSTRUMENTOS DE MEDICION MAS UTILIZADOS a) Vernier o Pie de Rey A2 A1 F1 F2
• 6.
  Página 6 de9Procesos de Manufactura – Mag. Carlos Rojas Ramos b) Alturímetro c) Micrómetro o Pálmer d) Profundímetro
• 7.
  Página 7 de9Procesos de Manufactura – Mag. Carlos Rojas Ramos e) Goniómetro f) Verificadores – Calibradores – Gauges – Galgas: 1. Escuadra 2. Galgas de Roscas:  Sistema Métrico  Sistema Inglés 3. Galgas de Agujeros
• 8.
  Página 8 de9Procesos de Manufactura – Mag. Carlos Rojas Ramos 4. Galgas de luces, huelgos o espesores 5. Galgas de arcos o radios 6. Calibradores telescópicos
• 9.
  Página 9 de9Procesos de Manufactura – Mag. Carlos Rojas Ramos 4. Fundamento básico de la lectura de un instrumento de medición directa La precisión de un instrumento de medición está dada en general por la división entre la lectura mínima en la escala principal y el número de divisiones de la escala del nonio, es decir: mín r L p ND  Donde: Lmín : lectura mínima en la escala principal ND : número de divisiones de la escala secundaria (nonio, tambor, etc) LECTURA: 0 x rL L ND p  Donde: L0 : lectura mínima en la escala principal hasta antes del cero del nonio NDx : número de divisiones hasta que coincida una línea del nonio con una línea de la escala principal
