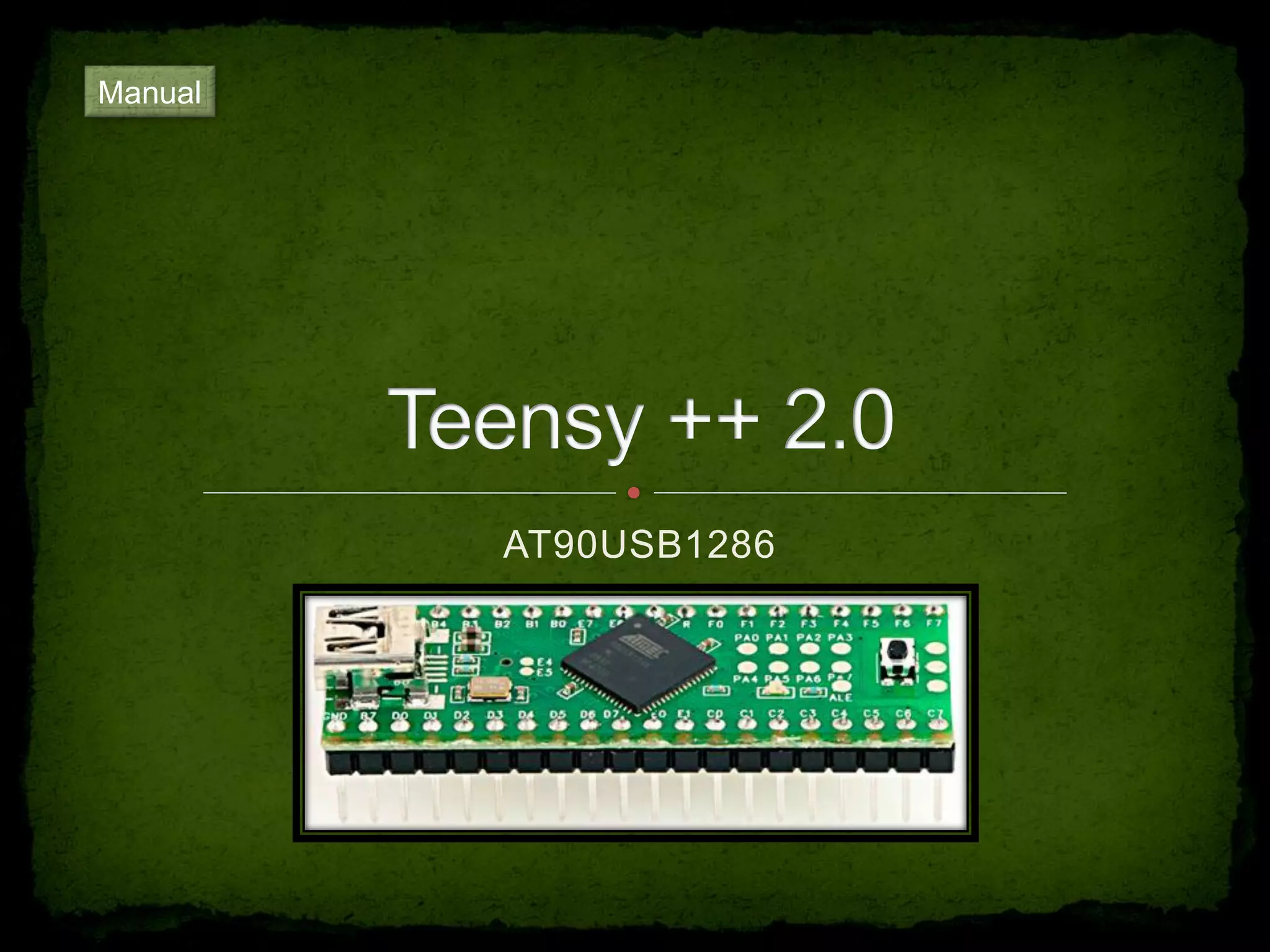

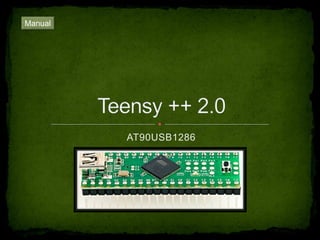

AT90USB1286
Manual
 Presentación - 3
 Primer uso del Teensy -16
 Instalar Teensyduino - 33
 Teensyduino – 41
 Esquema – 59
 E/S digital – 64
 Enlaces de interés – 83
 Versión del manual – 87
 Contacto – 88
 Autor – 90
http://electronica-pic.blogspot.com 16/01/2011 2
Teensy ++ 2.0
http://electronica-pic.blogspot.com 16/01/2011 3
 Presento una mini entrenadora Teensy ++ 2.0. Un
dispositivo preparado para realizar sencillos y
complejos proyectos de una manera fácil, rápida y
amena posible.
 Teensy ++ 2.0 utiliza la firma de Atmel, un AVR
potente para su gama de 64 pines del
microcontrolador AT90USB1286.
 La placa de Teensy ++ 2.0 dispone de 40 pines para
usar.
http://electronica-pic.blogspot.com 16/01/2011 4
 Las características básicas del microcontrolador AVR de
Atmel AT90USB1826 es:
 8 Bit.
 128 K Bytes de Flash.
 8 K Bytes de RAM.
 4 K Bytes de EEPROM.
 BootLoader por USB.
 USB 2.0 Full-Speed.
 JTAG.
Ver DataSheet (Hoja de datos) AT90USB1826 :
www.atmel.com/dyn/resources/prod_documents/doc7593.pdf
http://electronica-pic.blogspot.com 16/01/2011 5
 Teensy ++ 2.0 fue comprado en esta dirección:
 www.pjrc.com
 Precisamente por aquí:
 www.pjrc.com/store/teensypp_pins.html
 En este manual trabajaremos con Windows 7 64-Bits.
http://electronica-pic.blogspot.com 16/01/2011 6
 Me ha llegado por correo de esta manera que verán
las fotos en las páginas siguientes.
 En cuanto al cable de mini USB, es comprado por
separado incluido en el mismo pedido.
 La primera impresión que es más pequeña de lo que
parece una vez que lo tengas en tus manos.
 Pesa muy poco y se nota que es una buena placa.
 En el paquete te viene un papel con los nombres de
los pines y las direcciones de los tutoriales de todo
tipo.
http://electronica-pic.blogspot.com 16/01/2011 7
http://electronica-pic.blogspot.com 16/01/2011 8
http://electronica-pic.blogspot.com 16/01/2011 9
http://electronica-pic.blogspot.com 16/01/2011 10
http://electronica-pic.blogspot.com 16/01/2011 11
http://electronica-pic.blogspot.com 16/01/2011 12
http://electronica-pic.blogspot.com 16/01/2011 13
http://electronica-pic.blogspot.com 16/01/2011 14
http://electronica-pic.blogspot.com 16/01/2011 15
Teensy ++ 2.0
http://electronica-pic.blogspot.com 16/01/2011 16
http://electronica-pic.blogspot.com
 Al conectar el cable
USB al Teensy, un Led
naranja empezará a
parpadear por cada
segundo.
 Es el programa que
viene precargado.
16/01/2011 17
 Teensy tiene un micro pulsador para el BootLoader.
 Si lo pulsas el Led dejará de parpadear y oirás el
sonido del Windows cuando conectas el USB, te
sirve para cargar cualquier programa.
 En la página siguiente vamos a usar la aplicación
del Windows Vista que es la que poseen por el
momento.
 En nuestro caso usaré el Windows 7 para nuestro
manual.
http://electronica-pic.blogspot.com 16/01/2011 18
http://electronica-pic.blogspot.com 16/01/2011 19
 Si no han podido descargarlo en el enlace anterior
de la imagen pueden hacerlo por aquí.
 http://www.pjrc.com/teensy/teensy.exe
 http://www.pjrc.com/teensy/loader_vista.html
http://electronica-pic.blogspot.com 16/01/2011 20
http://electronica-pic.blogspot.com
 Aquí puedes descargar
dos archivos hex de luz
parpadeante tanto lenta
como la rápida.
 Descargar
 Descargar
16/01/2011 21
http://electronica-pic.blogspot.com
 Por cualquier motivo si
no pueden descargar
los ejemplos puedes
copiar estos códigos y
guardarlo en un archivo
de textos (.txt) y guardar
como nombre:
 blink_fast.hex
 Led parpadeante
rápido.
:020000020000FC:10000
00000E815E000936100
10936100569A5E9835:
100010005E9A03D05E
9801D0FBCF14E10AE
F000096:10002000000
0000000000000000000
000A95B9F781:060030
001A95A1F70895E6:00
000001FF
16/01/2011 22
http://electronica-pic.blogspot.com
 Este otro archivo para
probar el Led en modo
lento.
 blink_slow.hex
 Led parpadeante lento.
:020000020000FC:10000
00000E815E000936100
10936100569A5E9835:
100010005E9A03D05E
9801D0FBCF18EC0AE
F000087:10002000000
0000000000000000000
000A95B9F781:060030
001A95A1F70895E6:00
000001FF
16/01/2011 23
http://electronica-pic.blogspot.com
 Ejecutas el programa
descargado llamado
teensy.exe.
 Debe aparecer esta
ventana de
confirmación como esta,
si todo es como
aparece PJRC.COM,
LLC puedes pulsar el
botón Ejecutar.
16/01/2011 24
http://electronica-pic.blogspot.com
 Utilizamos en este
momento la última
versión del Teensy
Loader 1.06 mientras se
hizo este manual.
16/01/2011 25
http://electronica-pic.blogspot.com
 Si parpadea el Led o no
tienes conectado el
USB verás esta
ventana.
16/01/2011 26
http://electronica-pic.blogspot.com
 Si el BootlLoader está
funcionando debes ver
esta pantalla.
 Si no, asegúrate de que
el cable USB esté
conectado y pulsa el
botón, el gestor de
Teensy lo reconocerá
rápidamente.
16/01/2011 27
http://electronica-pic.blogspot.com
 Si ya haz descargado el
archivo hex y lo tienes en el
escritorio, cargue el archivo
del Led parpadeo rápido
llamado “blink_fast.hex” en
“FileOpen HEX File”.
 Luego “Operation 
Program”.
 Como es un archivo
pequeño, la barra de estado
se muestra tan rápido que
casi no la vez. Al final
aparecerá “Download
Complete”.
16/01/2011 28
http://electronica-pic.blogspot.com
 Elija reiniciar en
“Operation  Reboot”.
 Empezará a ejecutar el
hex cargado Led que
parpadea rápido.
16/01/2011 29
http://electronica-pic.blogspot.com
 Para tratar con el modo
automático,
simplemente pulse el
botón verde redondeo
que pone “Auto”.
 Ahora cargue el Led
que parpadea lento
llamado
“blink_slow.hex”.
16/01/2011 30
http://electronica-pic.blogspot.com
 Cuando trabajas de
modo automático, al
abrir un archivo hex, lo
carga y reinicia sólo. Así
se trabajará más rápido.
 www.youtube.com/watc
h?v=4NjcFH2BDaY
 Ver vídeo
Teensy++ 2.0
16/01/2011 31
http://electronica-pic.blogspot.com 16/01/2011 32
http://electronica-pic.blogspot.com 16/01/2011 33
http://electronica-pic.blogspot.com
 Nos toca instalar el
SoftWare Arduino que
puedes descargar aquí:
 http://www.arduino.cc/e
n/Main/Software
 En este caso nos
descargamos la versión
Windows.
16/01/2011 34
http://electronica-pic.blogspot.com
 Una vez descargado el
archivo arduino-0021 lo
descomprimimos y
ejecutamos el
ejecutable arduino.exe.
16/01/2011 35
http://electronica-pic.blogspot.com
 Puedes comprobar que
te ejecuta el programa.
 Vuelva a cerrarlo, si
usas Windows hay que
descargar más
complementos.
16/01/2011 36
http://electronica-pic.blogspot.com
 Como usamos
Windows, descarga el
Windows Serial Installer.
 http://www.pjrc.com/teen
sy/serial_install.exe
 Lo ejecutas y debe
aparecer esta ventana.
16/01/2011 37
http://electronica-pic.blogspot.com
 En mi caso usando
Windows 7 64-Bits me
salió esta ventana.
 Pulsa la segunda
opción.
16/01/2011 38
http://electronica-pic.blogspot.com
 Si no hay problemas, ya
puedes pulsar el botón
Done, el driver INF está
instalado.
16/01/2011 39
http://electronica-pic.blogspot.com 16/01/2011 40
http://electronica-pic.blogspot.com
Versión 0.9
16/01/2011 41
http://electronica-pic.blogspot.com
 Nos descarganos el
archivo Teensyduino en
este enlace de abajo:
 http://www.pjrc.com/teen
sy/teensyduino.exe
 Una vez descargado
ejecuta el ejecutable
teensyduino.exe y pulsa
Next (Siguiente).
16/01/2011 42
http://electronica-pic.blogspot.com
 Comprueba si los driver
del USB está instalado.
 Pulsa Next.
16/01/2011 43
http://electronica-pic.blogspot.com
 Busca la ubicación
donde descomprimiste
los archivos de arduino.
 Si está en la dirección
predeterminada lo hará
automáticamente.
16/01/2011 44
http://electronica-pic.blogspot.com
 Una vez seleccionado el
directorio, pulsa el
botón Install para
instalar.
16/01/2011 45
http://electronica-pic.blogspot.com
 El programa de
instalación copia todos
los archivos necesarios
en su SoftWare de
Arduino.
16/01/2011 46
http://electronica-pic.blogspot.com
 Cuando veas esta
ventana, es que la
instalación a finalizado.
 Pulsa el botón Done
(Hecho) para salir del
instalador.
16/01/2011 47
http://electronica-pic.blogspot.com 16/01/2011 48
http://electronica-pic.blogspot.com
Uso básico
16/01/2011 49
http://electronica-pic.blogspot.com
 Ejecuta el archivo
arduino.exe.
 Vete a
ToolsBoardTeensy++
2.0.
16/01/2011 50
http://electronica-pic.blogspot.com
 Teensyduino utiliza el
gestor de Teensy para
comunicarse con su
placa por medio del
USB, asegúrate que el
cargador de Teensy se
está ejecutando.
16/01/2011 51
http://electronica-pic.blogspot.com
 Abre un ejemplo de
código de un Led
parpadeante o
intermitente en
FileExamples1.Basi
cBlink.
16/01/2011 52
http://electronica-pic.blogspot.com
 Como estamos usando
el Teensy++ 2.0
asegúrate que
marcamos el pin 6 para
el Led.
 Pulsa Control + R o el
primer botón redondo
con el símbolo de Play
o en SketchVerify /
Compile.
16/01/2011 53
http://electronica-pic.blogspot.com
 Cuando haya terminado
de compilar, Arduino le
mostrará el tamaño final
del archivo hex.
 Teensy se actualiza
automáticamente con el
nombre del archivo y se
activará el modo
automático.
16/01/2011 54
http://electronica-pic.blogspot.com
 Sólo tiene que pulsar el
botón.
16/01/2011 55
http://electronica-pic.blogspot.com
 Ya puedes ver el
comportamiento del
Led.
16/01/2011 56
http://electronica-pic.blogspot.com
 Muestra el código del AVR
AT90USB1826,
cambiando los tiempos de
encendido y apagado del
Led, compilando y
cargando el código hex al
dispositivo por USB.
 Blink significa parpadear.
 www.youtube.com/watch?
v=wnWrk0nzFEo
Probando Blink
 Ver vídeo
16/01/2011 57
http://electronica-pic.blogspot.com 16/01/2011 58
16/01/2011
http://electronica-pic.blogspot.com 59
Teensy++ 2.0
16/01/2011 60
http://electronica-pic.blogspot.com
16/01/2011 61
http://electronica-pic.blogspot.com
 En la figura gris hay un regulador de 3.3V llamado
MCP1825 (concretamente MCP1825S-3302E/DB) puede
ser soldada en la parte inferior. Tiene tres puntos de
soldadura para configurar 5V o 3.3V. Los 5V están
vinculado cuando se envía a masa.
 Cuatro piezas adicionales pueden ser soldados en la
parte inferior de Teensy++ 2.0. Lo puedes ver en el
esquema de la página anterior en gris. Un cristal de
32.768 Hz se puede conectar a E4 y E5 para el oscilador
timer2. En el suministro de energía puedes poner un
condensador adicional, cerca de los pines Avcc.
 En el agujero ALE sólo se puede usar como señal
de salida. Si este pin en ALTO mientras que el botón
de reinicio se presiona y se suelta, no se ejecutará
el cargador de arranque (BootLoader) Halfkay.
16/01/2011 62
http://electronica-pic.blogspot.com
16/01/2011
http://electronica-pic.blogspot.com 63
http://electronica-pic.blogspot.com
Usando pines de Entrada/Salida digital
16/01/2011 64
 Teensy tiene 21 entradas y salidas digitales y Teensy
++ hasta 38, que puedes usar muchos tipos de
dispositivos o leer información.
 Puedes acceder a sus pines por su número, o el uso
de sus nombres predefinido que puedes ver en la
tabla de la página siguiente. Estos nombres
coinciden con la impresión en la placa del circuito.
http://electronica-pic.blogspot.com 16/01/2011 65
http://electronica-pic.blogspot.com 16/01/2011 66
 Cuando Teensy++ 2.0 está en funcionamiento, los
pines de entrada está en modo digitales.
 Puedes controlar cualquier pin cambiando de modo
con la función pinMode(). Por ejemplo:
 pinMode(PIN_D6, OUTPUT);
 El primer parámetro es el número de PIN para configurarlo y el
segundo parámetro debe ser INPUT o OUTPUT.
 A menudo el pinMode() se utiliza en el setup() sección para
configurar todos los pines digitales que se utilizan y que
simplemente siguen siendo de esa manera. Sin embargo, no
puedes cambiar ningún pin en ese momento.
http://electronica-pic.blogspot.com 16/01/2011 67
 Output: digitalWrite()
 Cuando se configura un pin como salida, puede ser
alta o baja llamando digitalWrite()
 digitalWrite(PIN_D6, LOW); // Led encendido.
 digitalWrite(PIN_D6, HIGH); // Led apagado.
http://electronica-pic.blogspot.com 16/01/2011 68
 Input: digitalRead()
 Cuando un pin es configurado como entrada, se puede leer con
digitalRead(), que devuelve 0 si el estado es bajo, o 1 si el estado es alto. El
resultado se utiliza generalmente con una sentencia if para ejecutar código
diferente en función de la tensión del pin.
 if (digitalRead(PIN_C2))
 {
 // Hacer esto si C2 es alto.
 }
 else
 {
 // Hacer esto si C2 es bajo.
 }
http://electronica-pic.blogspot.com 16/01/2011 69
 Input With Pullup
 Todos los pines tienen una resistencia pull-up que puede
ser activado a una entrada. Sólo tiene que utilizar
pinMode() con INPUT_PULLUP.
 pinMode(PIN_D7, INPUT_PULLUP);
 Las resistencias son útiles al conectar los pulsadores
que se pueda conectar la clavija a tierra (bajo), pero
cuando el botón no se presiona no hay ninguna conexión
en absoluto. La resistencia de pullup hace que la tensión
sea alta cuando no hay nada conectado.
http://electronica-pic.blogspot.com 16/01/2011 70
 Un breve retraso puede ser necesaria entre
pinMode() configurando el modo INPUT_PULLUP y
digitalRead() avisando sobre los pines no
conectados como alta.
 La resistencia de pullup eleva la tensión poco a
poco, dependiendo de la capacitancia de un circuito
conectado, además de la capacidad del pin y placa
universal o alambres. Por lo general
delayMicroseconds(10) es suficiente.
16/01/2011 71
http://electronica-pic.blogspot.com
 La opción INPUT_PULLUP es una extensión Teensy
que no está presente en la página oficial de Arduino.
16/01/2011 72
http://electronica-pic.blogspot.com
 Active Low vs Active High
 La mayoría de las personas creen que la señal
lógica en ALTO significa activado, encendido, y
BAJO desactivado, apagado. La realidad es que
también puede ser al revés. ALTO desactivado y
BAJO activado y lo puedes configurar tanto por la
electrónica física o por programas.
 Activar BAJO puede parecer al revés, pero se usa a
menudo porque los transistores hacen que la señal
baja son más eficientes.
http://electronica-pic.blogspot.com 16/01/2011 73
 Algunos chips, como los módulos de receptor de
infrarrojos, tienen “colector abierto”, que significa
simplemente que la labor de la misma manera que
el pulsador, donde se conectan a masa, pero no
incluyen la capacidad de salida de una señal de alto
en absoluto. Debido a que este tipo de señal es tan
común, cada pin incluye una resistencia de pullup
opcional.
 La mayoría de los proyectos terminan con activo alto
en algunas señales y activa bajo para los demás.
http://electronica-pic.blogspot.com 16/01/2011 74
 Un ejemplo completo
 En este simple ejemplo, el Led parpadea lentamente
cuando e botón no esté pulsado, y parpadea muy
rápido cuando se pulsa. El pulsador está conectado
al pin D7 y a masa o GND, la resistencia en pull-up
se usa en el pin cuando el botón no tiene conexión
a masa o GND.
http://electronica-pic.blogspot.com 16/01/2011 75
 void setup()
 {
 pinMode(PIN_D6, OUTPUT); // LED .
 pinMode(PIN_D7, INPUT_PULLUP); // Pulsador.
 }
 void loop()
 {
 if (digitalRead(PIN_D7)) {
 // El pin D7 por la resistencia pull-up.
 digitalWrite(PIN_D6, LOW); // LED encendido.
 delay(400); // Parpadeo lento.
 digitalWrite(PIN_D6, HIGH); // LED apagado.
 delay(400);
 }
 Else {
 // El pin D7 es bajo, porque el botón es pulsado.
 digitalWrite(PIN_D6, LOW); // LED encendido.
 delay(80); // Parpadeo rápido.
 digitalWrite(PIN_D6, HIGH); // LED apagado.
 delay(80);
 }
 }
http://electronica-pic.blogspot.com 16/01/2011 76
 El código de la página anterior es muy sencillo, ya
que puedes comprobar cada parpadeo del pin D7. Si
el parpadeo del Led es lenta desde el comienzo
justo antes de pulsar el botón, hay un pequeño
retraso hasta que comienza el parpadeo rápido.
http://electronica-pic.blogspot.com 16/01/2011 77
16/01/2011
http://electronica-pic.blogspot.com 78
 Introduces el código de
ejemplo y compila.
Comprueba que todo
anda bien.
 En mi caso lo el archivo
lo he llamado
E_S_Led.pde, que
significa entrada y
salida del led.
16/01/2011
http://electronica-pic.blogspot.com 79
 Si tienes el botón Auto
activado, se cargará en
el Teensy++ 2.0
automáticamente.
16/01/2011
http://electronica-pic.blogspot.com 80
 El pulsador que estoy
usando de ejemplo está
siempre activado, si lo
pulso de desactiva y el
Led parpadea lento, si
dejo de pulsar el Led
parpadea rápido.
81
http://electronica-pic.blogspot.com 16/01/2011
 Muestra la selección de
tipo de parpadeo lento o
rápido dependiendo si
pulsas o no el botón.
 http://www.youtube.com
/watch?v=IqA0ytiwPfo
Usando E/S digital
 Ver vídeo
16/01/2011
http://electronica-pic.blogspot.com 82
Variedad de páginas Web relacionadas con Teensy++ 2.0
http://electronica-pic.blogspot.com 16/01/2011 83
 www.atmel.com Página principal del fabricante de
los microcontroladores de AVR.
 www.pjrc.com Web del Teensy++ 2.0 que puedes
adquirir, programas de grabación y muchos
ejemplos sobre él.
 AT90USB1286 DataSheets o hoja de datos sobre el
AVR que incluye Teensy++ 2.0.
 www.atmel.com/dyn/products/product_card.asp?part
_id=4097 Notas de aplicación AT90USB1286.
 www.pjrc.com/teensy/td_libs.html Librerías.
16/01/2011 84
http://electronica-pic.blogspot.com
 www.pjrc.com/teensy/schematic.html Esquema
Teensy++ 2.0.
 www.pjrc.com/teensy/projects.html Más proyectos
usando Teensy.
 www.avrfreaks.net Foro sobre AVR. (En Inglés).
 http://electronica-pic.blogspot.com El autor de este
manual.
16/01/2011 85
http://electronica-pic.blogspot.com
16/01/2011
http://electronica-pic.blogspot.com 86
16/01/2011
http://electronica-pic.blogspot.com 87
Versión: 1.00
 Cualquier comentario, sugerencia o
mejoras de este manual, contacta por
correo electrónico a:
 metaconta@gmail.com
Puedes publicar
este tutorial o
manual en tu Web,
Foros, Blogs, CD,
DVD o Blu-Ray
para revistas
oficiales en papel o
digital o cualquier
medio libremente.
Contacto:
16/01/2011 88
http://electronica-pic.blogspot.com
 Si te ha parecido útil o te ha ayudado este manual,
puedes colaborar para futuras ampliación con más
ejemplos, proyectos, códigos fuentes, etc…
 Más información…
 http://electronica-pic.blogspot.com/2010/11/dona-y-
ayudas-para-futuros-proyectos.html
16/01/2011 89
http://electronica-pic.blogspot.com
Autor:
Ángel Acaymo M. G.
16/01/2011 90
http://electronica-pic.blogspot.com

Más contenido relacionado

La actualidad más candente

procedimiento-para-liberar-completamente-un-blackberry
 procedimiento-para-liberar-completamente-un-blackberry procedimiento-para-liberar-completamente-un-blackberry
procedimiento-para-liberar-completamente-un-blackberry
Arcapa Celular

Comunicación entre PLC y LabView 2012
Comunicación entre PLC y LabView 2012Comunicación entre PLC y LabView 2012
Comunicación entre PLC y LabView 2012
Adan Aguirre

Simulacion de fluid sim y tia portal
Simulacion de fluid sim y tia portalSimulacion de fluid sim y tia portal
Simulacion de fluid sim y tia portal
Edgar Chacca Cuti

Hmi y scada - Protool Siemens
Hmi y scada - Protool SiemensHmi y scada - Protool Siemens
Hmi y scada - Protool Siemens
xendika2

Uso básico de MPLAB
Uso básico de MPLABUso básico de MPLAB
Uso básico de MPLAB
Amuva

Desencriptar claves wap
Desencriptar claves wapDesencriptar claves wap
Desencriptar claves wap
Antonio PactaHerncia


La actualidad más candente (6)

procedimiento-para-liberar-completamente-un-blackberry
 procedimiento-para-liberar-completamente-un-blackberry procedimiento-para-liberar-completamente-un-blackberry
procedimiento-para-liberar-completamente-un-blackberry

Comunicación entre PLC y LabView 2012
Comunicación entre PLC y LabView 2012Comunicación entre PLC y LabView 2012
Comunicación entre PLC y LabView 2012

Simulacion de fluid sim y tia portal
Simulacion de fluid sim y tia portalSimulacion de fluid sim y tia portal
Simulacion de fluid sim y tia portal

Hmi y scada - Protool Siemens
Hmi y scada - Protool SiemensHmi y scada - Protool Siemens
Hmi y scada - Protool Siemens

Uso básico de MPLAB
Uso básico de MPLABUso básico de MPLAB
Uso básico de MPLAB

Desencriptar claves wap
Desencriptar claves wapDesencriptar claves wap
Desencriptar claves wap


Destacado

Formulario windows con visual c++ 2017
Formulario windows con visual c++ 2017Formulario windows con visual c++ 2017
Formulario windows con visual c++ 2017
Ángel Acaymo M. G.

Entrada digital con arduino y visual studio 2015
Entrada digital con arduino y visual studio 2015Entrada digital con arduino y visual studio 2015
Entrada digital con arduino y visual studio 2015
Ángel Acaymo M. G.

Interfaz visual basic 6 y arduino
Interfaz visual basic 6 y arduinoInterfaz visual basic 6 y arduino
Interfaz visual basic 6 y arduino
Ángel Acaymo M. G.

Apagar y encender led con arduino y visual studio 2015
Apagar y encender led con arduino y visual studio 2015Apagar y encender led con arduino y visual studio 2015
Apagar y encender led con arduino y visual studio 2015
Ángel Acaymo M. G.

عمدة الطالب لنيل المآرب
عمدة الطالب لنيل المآربعمدة الطالب لنيل المآرب
عمدة الطالب لنيل المآرب
Algadem Balgdy

GPS Receiver
GPS ReceiverGPS Receiver
GPS Receiver
Marc Tena Gil

Desbloquear impresora Brother MFC-440CN error 46
Desbloquear impresora Brother MFC-440CN error 46Desbloquear impresora Brother MFC-440CN error 46
Desbloquear impresora Brother MFC-440CN error 46
Ángel Acaymo M. G.

Rom laboratory
Rom laboratoryRom laboratory
Rom laboratory
Ángel Acaymo M. G.

Manual Interfaz con VC++ y VB para puerto serie y PIC16F84A
Manual Interfaz con VC++ y VB para puerto serie y PIC16F84AManual Interfaz con VC++ y VB para puerto serie y PIC16F84A
Manual Interfaz con VC++ y VB para puerto serie y PIC16F84A
Ángel Acaymo M. G.

Luz por detector de movimiento y crepuscular Senpir
Luz por detector de movimiento y crepuscular SenpirLuz por detector de movimiento y crepuscular Senpir
Luz por detector de movimiento y crepuscular Senpir
Ángel Acaymo M. G.

Servidor Web Apache, PHP, MySQL.
Servidor Web Apache, PHP, MySQL.Servidor Web Apache, PHP, MySQL.
Servidor Web Apache, PHP, MySQL.
Ángel Acaymo M. G.

Interfaz puerto paralelo LPT
Interfaz puerto paralelo LPTInterfaz puerto paralelo LPT
Interfaz puerto paralelo LPT
Ángel Acaymo M. G.

Arduino c++ y puerto serie
Arduino c++ y puerto serieArduino c++ y puerto serie
Arduino c++ y puerto serie
Ángel Acaymo M. G.


Destacado (13)

Formulario windows con visual c++ 2017
Formulario windows con visual c++ 2017Formulario windows con visual c++ 2017
Formulario windows con visual c++ 2017

Entrada digital con arduino y visual studio 2015
Entrada digital con arduino y visual studio 2015Entrada digital con arduino y visual studio 2015
Entrada digital con arduino y visual studio 2015

Interfaz visual basic 6 y arduino
Interfaz visual basic 6 y arduinoInterfaz visual basic 6 y arduino
Interfaz visual basic 6 y arduino

Apagar y encender led con arduino y visual studio 2015
Apagar y encender led con arduino y visual studio 2015Apagar y encender led con arduino y visual studio 2015
Apagar y encender led con arduino y visual studio 2015

عمدة الطالب لنيل المآرب
عمدة الطالب لنيل المآربعمدة الطالب لنيل المآرب
عمدة الطالب لنيل المآرب

GPS Receiver
GPS ReceiverGPS Receiver
GPS Receiver

Desbloquear impresora Brother MFC-440CN error 46
Desbloquear impresora Brother MFC-440CN error 46Desbloquear impresora Brother MFC-440CN error 46
Desbloquear impresora Brother MFC-440CN error 46

Rom laboratory
Rom laboratoryRom laboratory
Rom laboratory

Manual Interfaz con VC++ y VB para puerto serie y PIC16F84A
Manual Interfaz con VC++ y VB para puerto serie y PIC16F84AManual Interfaz con VC++ y VB para puerto serie y PIC16F84A
Manual Interfaz con VC++ y VB para puerto serie y PIC16F84A

Luz por detector de movimiento y crepuscular Senpir
Luz por detector de movimiento y crepuscular SenpirLuz por detector de movimiento y crepuscular Senpir
Luz por detector de movimiento y crepuscular Senpir

Servidor Web Apache, PHP, MySQL.
Servidor Web Apache, PHP, MySQL.Servidor Web Apache, PHP, MySQL.
Servidor Web Apache, PHP, MySQL.

Interfaz puerto paralelo LPT
Interfaz puerto paralelo LPTInterfaz puerto paralelo LPT
Interfaz puerto paralelo LPT

Arduino c++ y puerto serie
Arduino c++ y puerto serieArduino c++ y puerto serie
Arduino c++ y puerto serie


Similar a Teensy++2.0

Manual para usar la tarjeta del fpga cyclone iv de altera
Manual para usar la tarjeta del fpga cyclone iv de alteraManual para usar la tarjeta del fpga cyclone iv de altera
Manual para usar la tarjeta del fpga cyclone iv de altera
Edwin Rosario Gabriel

Guia práctica laptop xo
Guia práctica laptop xoGuia práctica laptop xo
Guia práctica laptop xo
Jimmy Cuadros Q

Nlite presentacion
Nlite presentacionNlite presentacion
Nlite presentacion
gohanyagami

Curso iniciación en Constructor
Curso iniciación en ConstructorCurso iniciación en Constructor
Curso iniciación en Constructor
Jhosep Goytendía

Curso iniciación en Constructor
Curso iniciación en ConstructorCurso iniciación en Constructor
Curso iniciación en Constructor
Jhosep Goytendía

Tutorial Preguntas Frecuentes
Tutorial Preguntas FrecuentesTutorial Preguntas Frecuentes
Tutorial Preguntas Frecuentes
Freddy Javier

MANUALES LAPTOP XO SECUNDARIA - PERUEDUCA
MANUALES LAPTOP XO SECUNDARIA - PERUEDUCAMANUALES LAPTOP XO SECUNDARIA - PERUEDUCA
MANUALES LAPTOP XO SECUNDARIA - PERUEDUCA
AIP I.E."J. M. Arguedas"

8.manuales laptop xo secundaria-final dat 2013-1-rev
8.manuales laptop xo secundaria-final dat 2013-1-rev8.manuales laptop xo secundaria-final dat 2013-1-rev
8.manuales laptop xo secundaria-final dat 2013-1-rev
Jimmy Cuadros Q

06 dee jay_trim_46_spanish
06 dee jay_trim_46_spanish06 dee jay_trim_46_spanish
06 dee jay_trim_46_spanish
Jose Garrido Peral

Construcción plataforma educativa en la red escolar (chamilo huayra)
 Construcción plataforma educativa en la red  escolar (chamilo huayra) Construcción plataforma educativa en la red  escolar (chamilo huayra)
Construcción plataforma educativa en la red escolar (chamilo huayra)
Cristian Liberatore

Guia xo-secundaria-PERUEDUCA-13
Guia xo-secundaria-PERUEDUCA-13Guia xo-secundaria-PERUEDUCA-13
Guia xo-secundaria-PERUEDUCA-13
Jorge Zumaeta

Pizarra digital de bajo costo en huayra
Pizarra digital de bajo costo en huayraPizarra digital de bajo costo en huayra
Pizarra digital de bajo costo en huayra
Cristian Liberatore

Interfaz visual basic 6 y arduino
Interfaz visual basic 6 y arduinoInterfaz visual basic 6 y arduino
Interfaz visual basic 6 y arduino
Quique villasur

Manual formateo laptop XO-Secundaria 2013
Manual formateo laptop XO-Secundaria 2013Manual formateo laptop XO-Secundaria 2013
Manual formateo laptop XO-Secundaria 2013
Héroes de la Breña

Disco Booteable Huayra
Disco Booteable HuayraDisco Booteable Huayra
Disco Booteable Huayra
Roxana Bonzio

Instalaciones De Ubuntu
Instalaciones De UbuntuInstalaciones De Ubuntu
Instalaciones De Ubuntu
NANDOI

Instalaciones De Ubuntu
Instalaciones De UbuntuInstalaciones De Ubuntu
Instalaciones De Ubuntu
NANDOI

Tutorial Preguntas Frecuentes
Tutorial Preguntas FrecuentesTutorial Preguntas Frecuentes
Tutorial Preguntas Frecuentes
Freddy Javier

Preguntas Frecuentes Tellmemore
Preguntas Frecuentes TellmemorePreguntas Frecuentes Tellmemore
Preguntas Frecuentes Tellmemore
Freddy Javier

Magui y brandon
Magui y brandonMagui y brandon
Magui y brandon
Magali Martinez


Similar a Teensy++2.0 (20)

Manual para usar la tarjeta del fpga cyclone iv de altera
Manual para usar la tarjeta del fpga cyclone iv de alteraManual para usar la tarjeta del fpga cyclone iv de altera
Manual para usar la tarjeta del fpga cyclone iv de altera

Guia práctica laptop xo
Guia práctica laptop xoGuia práctica laptop xo
Guia práctica laptop xo

Nlite presentacion
Nlite presentacionNlite presentacion
Nlite presentacion

Curso iniciación en Constructor
Curso iniciación en ConstructorCurso iniciación en Constructor
Curso iniciación en Constructor

Curso iniciación en Constructor
Curso iniciación en ConstructorCurso iniciación en Constructor
Curso iniciación en Constructor

Tutorial Preguntas Frecuentes
Tutorial Preguntas FrecuentesTutorial Preguntas Frecuentes
Tutorial Preguntas Frecuentes

MANUALES LAPTOP XO SECUNDARIA - PERUEDUCA
MANUALES LAPTOP XO SECUNDARIA - PERUEDUCAMANUALES LAPTOP XO SECUNDARIA - PERUEDUCA
MANUALES LAPTOP XO SECUNDARIA - PERUEDUCA

8.manuales laptop xo secundaria-final dat 2013-1-rev
8.manuales laptop xo secundaria-final dat 2013-1-rev8.manuales laptop xo secundaria-final dat 2013-1-rev
8.manuales laptop xo secundaria-final dat 2013-1-rev

06 dee jay_trim_46_spanish
06 dee jay_trim_46_spanish06 dee jay_trim_46_spanish
06 dee jay_trim_46_spanish

Construcción plataforma educativa en la red escolar (chamilo huayra)
 Construcción plataforma educativa en la red  escolar (chamilo huayra) Construcción plataforma educativa en la red  escolar (chamilo huayra)
Construcción plataforma educativa en la red escolar (chamilo huayra)

Guia xo-secundaria-PERUEDUCA-13
Guia xo-secundaria-PERUEDUCA-13Guia xo-secundaria-PERUEDUCA-13
Guia xo-secundaria-PERUEDUCA-13

Pizarra digital de bajo costo en huayra
Pizarra digital de bajo costo en huayraPizarra digital de bajo costo en huayra
Pizarra digital de bajo costo en huayra

Interfaz visual basic 6 y arduino
Interfaz visual basic 6 y arduinoInterfaz visual basic 6 y arduino
Interfaz visual basic 6 y arduino

Manual formateo laptop XO-Secundaria 2013
Manual formateo laptop XO-Secundaria 2013Manual formateo laptop XO-Secundaria 2013
Manual formateo laptop XO-Secundaria 2013

Disco Booteable Huayra
Disco Booteable HuayraDisco Booteable Huayra
Disco Booteable Huayra

Instalaciones De Ubuntu
Instalaciones De UbuntuInstalaciones De Ubuntu
Instalaciones De Ubuntu

Instalaciones De Ubuntu
Instalaciones De UbuntuInstalaciones De Ubuntu
Instalaciones De Ubuntu

Tutorial Preguntas Frecuentes
Tutorial Preguntas FrecuentesTutorial Preguntas Frecuentes
Tutorial Preguntas Frecuentes

Preguntas Frecuentes Tellmemore
Preguntas Frecuentes TellmemorePreguntas Frecuentes Tellmemore
Preguntas Frecuentes Tellmemore

Magui y brandon
Magui y brandonMagui y brandon
Magui y brandon


Último

Plataformas de vídeo online (2 de julio de 2024)
Plataformas de vídeo online (2 de julio de 2024)Plataformas de vídeo online (2 de julio de 2024)
Plataformas de vídeo online (2 de julio de 2024)
Cátedra Banco Santander

Como hacer que te pasen cosas buenas MRE3 Ccesa007.pdf
Como hacer que te pasen cosas buenas  MRE3  Ccesa007.pdfComo hacer que te pasen cosas buenas  MRE3  Ccesa007.pdf
Como hacer que te pasen cosas buenas MRE3 Ccesa007.pdf
Demetrio Ccesa Rayme

Introducción a la seguridad básica (3 de julio de 2024)
Introducción a la seguridad básica (3 de julio de 2024)Introducción a la seguridad básica (3 de julio de 2024)
Introducción a la seguridad básica (3 de julio de 2024)
Cátedra Banco Santander

Imagenes-en-la-Comunicacion-Didactica.pdf
Imagenes-en-la-Comunicacion-Didactica.pdfImagenes-en-la-Comunicacion-Didactica.pdf
Imagenes-en-la-Comunicacion-Didactica.pdf
ShimmyKoKoBop

La Gatera de la Villa nº 52. Historia y patrimonio de Madrid.
La Gatera de la Villa nº 52. Historia y patrimonio de Madrid.La Gatera de la Villa nº 52. Historia y patrimonio de Madrid.
La Gatera de la Villa nº 52. Historia y patrimonio de Madrid.
La Gatera de la Villa

Presentación sobré la culturas Lima, la cultura Paracas y la cultura Vicús.
Presentación  sobré la culturas Lima,  la  cultura Paracas y la cultura Vicús.Presentación  sobré la culturas Lima,  la  cultura Paracas y la cultura Vicús.
Presentación sobré la culturas Lima, la cultura Paracas y la cultura Vicús.
Juan Luis Cunya Vicente

SEP. Presentación. Taller Intensivo FCD. Julio 2024.pdf
SEP. Presentación. Taller Intensivo FCD. Julio 2024.pdfSEP. Presentación. Taller Intensivo FCD. Julio 2024.pdf
SEP. Presentación. Taller Intensivo FCD. Julio 2024.pdf
GavieLitiumGarcia

Aplicaciones móviles de grabación (2 de julio de 2024)
Aplicaciones móviles de grabación (2 de julio de 2024)Aplicaciones móviles de grabación (2 de julio de 2024)
Aplicaciones móviles de grabación (2 de julio de 2024)
Cátedra Banco Santander

2. LA ENERGIA Y TIPOSGRADO SEXTO.SANTA TERESApptx
2. LA ENERGIA Y TIPOSGRADO SEXTO.SANTA TERESApptx2. LA ENERGIA Y TIPOSGRADO SEXTO.SANTA TERESApptx
2. LA ENERGIA Y TIPOSGRADO SEXTO.SANTA TERESApptx
nelsontobontrujillo

1. QUE ES UNA ESTRUCTURAOCTAVOASANTA TERESA .pptx
1. QUE ES UNA ESTRUCTURAOCTAVOASANTA TERESA .pptx1. QUE ES UNA ESTRUCTURAOCTAVOASANTA TERESA .pptx
1. QUE ES UNA ESTRUCTURAOCTAVOASANTA TERESA .pptx
nelsontobontrujillo

PLAN DE TRABAJO DIA DEL LOGRO 2024 URP.docx
PLAN DE TRABAJO DIA DEL LOGRO 2024 URP.docxPLAN DE TRABAJO DIA DEL LOGRO 2024 URP.docx
PLAN DE TRABAJO DIA DEL LOGRO 2024 URP.docx
william antonio Chacon Robles

Discurso de Ceremonia de Graduación da la Generación 2021-2024.docx
Discurso de Ceremonia de Graduación da la Generación 2021-2024.docxDiscurso de Ceremonia de Graduación da la Generación 2021-2024.docx
Discurso de Ceremonia de Graduación da la Generación 2021-2024.docx
Centro de Bachillerato Tecnológico industrial y de servicios No. 209

PLANIFICACION PARA NIVEL INICIAL FEBRERO 2023
PLANIFICACION PARA NIVEL INICIAL FEBRERO 2023PLANIFICACION PARA NIVEL INICIAL FEBRERO 2023
PLANIFICACION PARA NIVEL INICIAL FEBRERO 2023
MariaAngelicaMachica

Introducción a las herramientas de Google Apps (3 de julio de 2024)
Introducción a las herramientas de Google Apps (3 de julio de 2024)Introducción a las herramientas de Google Apps (3 de julio de 2024)
Introducción a las herramientas de Google Apps (3 de julio de 2024)
Cátedra Banco Santander

Evaluacion Formativa en el Aula ECH1 Ccesa007.pdf
Evaluacion Formativa en el Aula   ECH1  Ccesa007.pdfEvaluacion Formativa en el Aula   ECH1  Ccesa007.pdf
Evaluacion Formativa en el Aula ECH1 Ccesa007.pdf
Demetrio Ccesa Rayme

Tu, Tu Hijo y la Escuela Ken Robinson Ccesa007.pdf
Tu,  Tu Hijo y la  Escuela  Ken Robinson  Ccesa007.pdfTu,  Tu Hijo y la  Escuela  Ken Robinson  Ccesa007.pdf
Tu, Tu Hijo y la Escuela Ken Robinson Ccesa007.pdf
Demetrio Ccesa Rayme

PPT: Un día en el ministerio de Jesús.pptx
PPT: Un día en el ministerio de Jesús.pptxPPT: Un día en el ministerio de Jesús.pptx
PPT: Un día en el ministerio de Jesús.pptx
https://gramadal.wordpress.com/

Enseñar a Nativos Digitales MP2 Ccesa007.pdf
Enseñar a Nativos Digitales MP2 Ccesa007.pdfEnseñar a Nativos Digitales MP2 Ccesa007.pdf
Enseñar a Nativos Digitales MP2 Ccesa007.pdf
Demetrio Ccesa Rayme

PLAN ANUAL DE TRABAJO (PAT) 2024 MINEDU PERÚ
PLAN ANUAL DE TRABAJO (PAT) 2024 MINEDU PERÚPLAN ANUAL DE TRABAJO (PAT) 2024 MINEDU PERÚ
PLAN ANUAL DE TRABAJO (PAT) 2024 MINEDU PERÚ
Ferrer17

TOMO I - HISTORIA primer exsamen 2025 de la unsa arequipa
TOMO I - HISTORIA primer exsamen 2025 de la unsa arequipaTOMO I - HISTORIA primer exsamen 2025 de la unsa arequipa
TOMO I - HISTORIA primer exsamen 2025 de la unsa arequipa
alexandrachura18255


Último (20)

Plataformas de vídeo online (2 de julio de 2024)
Plataformas de vídeo online (2 de julio de 2024)Plataformas de vídeo online (2 de julio de 2024)
Plataformas de vídeo online (2 de julio de 2024)

Como hacer que te pasen cosas buenas MRE3 Ccesa007.pdf
Como hacer que te pasen cosas buenas  MRE3  Ccesa007.pdfComo hacer que te pasen cosas buenas  MRE3  Ccesa007.pdf
Como hacer que te pasen cosas buenas MRE3 Ccesa007.pdf

Introducción a la seguridad básica (3 de julio de 2024)
Introducción a la seguridad básica (3 de julio de 2024)Introducción a la seguridad básica (3 de julio de 2024)
Introducción a la seguridad básica (3 de julio de 2024)

Imagenes-en-la-Comunicacion-Didactica.pdf
Imagenes-en-la-Comunicacion-Didactica.pdfImagenes-en-la-Comunicacion-Didactica.pdf
Imagenes-en-la-Comunicacion-Didactica.pdf

La Gatera de la Villa nº 52. Historia y patrimonio de Madrid.
La Gatera de la Villa nº 52. Historia y patrimonio de Madrid.La Gatera de la Villa nº 52. Historia y patrimonio de Madrid.
La Gatera de la Villa nº 52. Historia y patrimonio de Madrid.

Presentación sobré la culturas Lima, la cultura Paracas y la cultura Vicús.
Presentación  sobré la culturas Lima,  la  cultura Paracas y la cultura Vicús.Presentación  sobré la culturas Lima,  la  cultura Paracas y la cultura Vicús.
Presentación sobré la culturas Lima, la cultura Paracas y la cultura Vicús.

SEP. Presentación. Taller Intensivo FCD. Julio 2024.pdf
SEP. Presentación. Taller Intensivo FCD. Julio 2024.pdfSEP. Presentación. Taller Intensivo FCD. Julio 2024.pdf
SEP. Presentación. Taller Intensivo FCD. Julio 2024.pdf

Aplicaciones móviles de grabación (2 de julio de 2024)
Aplicaciones móviles de grabación (2 de julio de 2024)Aplicaciones móviles de grabación (2 de julio de 2024)
Aplicaciones móviles de grabación (2 de julio de 2024)

2. LA ENERGIA Y TIPOSGRADO SEXTO.SANTA TERESApptx
2. LA ENERGIA Y TIPOSGRADO SEXTO.SANTA TERESApptx2. LA ENERGIA Y TIPOSGRADO SEXTO.SANTA TERESApptx
2. LA ENERGIA Y TIPOSGRADO SEXTO.SANTA TERESApptx

1. QUE ES UNA ESTRUCTURAOCTAVOASANTA TERESA .pptx
1. QUE ES UNA ESTRUCTURAOCTAVOASANTA TERESA .pptx1. QUE ES UNA ESTRUCTURAOCTAVOASANTA TERESA .pptx
1. QUE ES UNA ESTRUCTURAOCTAVOASANTA TERESA .pptx

PLAN DE TRABAJO DIA DEL LOGRO 2024 URP.docx
PLAN DE TRABAJO DIA DEL LOGRO 2024 URP.docxPLAN DE TRABAJO DIA DEL LOGRO 2024 URP.docx
PLAN DE TRABAJO DIA DEL LOGRO 2024 URP.docx

Discurso de Ceremonia de Graduación da la Generación 2021-2024.docx
Discurso de Ceremonia de Graduación da la Generación 2021-2024.docxDiscurso de Ceremonia de Graduación da la Generación 2021-2024.docx
Discurso de Ceremonia de Graduación da la Generación 2021-2024.docx

PLANIFICACION PARA NIVEL INICIAL FEBRERO 2023
PLANIFICACION PARA NIVEL INICIAL FEBRERO 2023PLANIFICACION PARA NIVEL INICIAL FEBRERO 2023
PLANIFICACION PARA NIVEL INICIAL FEBRERO 2023

Introducción a las herramientas de Google Apps (3 de julio de 2024)
Introducción a las herramientas de Google Apps (3 de julio de 2024)Introducción a las herramientas de Google Apps (3 de julio de 2024)
Introducción a las herramientas de Google Apps (3 de julio de 2024)

Evaluacion Formativa en el Aula ECH1 Ccesa007.pdf
Evaluacion Formativa en el Aula   ECH1  Ccesa007.pdfEvaluacion Formativa en el Aula   ECH1  Ccesa007.pdf
Evaluacion Formativa en el Aula ECH1 Ccesa007.pdf

Tu, Tu Hijo y la Escuela Ken Robinson Ccesa007.pdf
Tu,  Tu Hijo y la  Escuela  Ken Robinson  Ccesa007.pdfTu,  Tu Hijo y la  Escuela  Ken Robinson  Ccesa007.pdf
Tu, Tu Hijo y la Escuela Ken Robinson Ccesa007.pdf

PPT: Un día en el ministerio de Jesús.pptx
PPT: Un día en el ministerio de Jesús.pptxPPT: Un día en el ministerio de Jesús.pptx
PPT: Un día en el ministerio de Jesús.pptx

Enseñar a Nativos Digitales MP2 Ccesa007.pdf
Enseñar a Nativos Digitales MP2 Ccesa007.pdfEnseñar a Nativos Digitales MP2 Ccesa007.pdf
Enseñar a Nativos Digitales MP2 Ccesa007.pdf

PLAN ANUAL DE TRABAJO (PAT) 2024 MINEDU PERÚ
PLAN ANUAL DE TRABAJO (PAT) 2024 MINEDU PERÚPLAN ANUAL DE TRABAJO (PAT) 2024 MINEDU PERÚ
PLAN ANUAL DE TRABAJO (PAT) 2024 MINEDU PERÚ

TOMO I - HISTORIA primer exsamen 2025 de la unsa arequipa
TOMO I - HISTORIA primer exsamen 2025 de la unsa arequipaTOMO I - HISTORIA primer exsamen 2025 de la unsa arequipa
TOMO I - HISTORIA primer exsamen 2025 de la unsa arequipa


Teensy++2.0
