Vinculación de Cityengine con bases de datos oficiales

Este documento describe una práctica de CityEngine para la generación de modelos urbanos a partir de mapas de usos de suelo y alturas. Explica cómo importar archivos SHP, asignar alturas de pisos y calcular informes. También incluye reglas gramaticales para la generación de volúmenes edificados y el cálculo de métricas como volumen, área ocupada y compacidad.

Educación◦
Descargar como PDF, PPTX

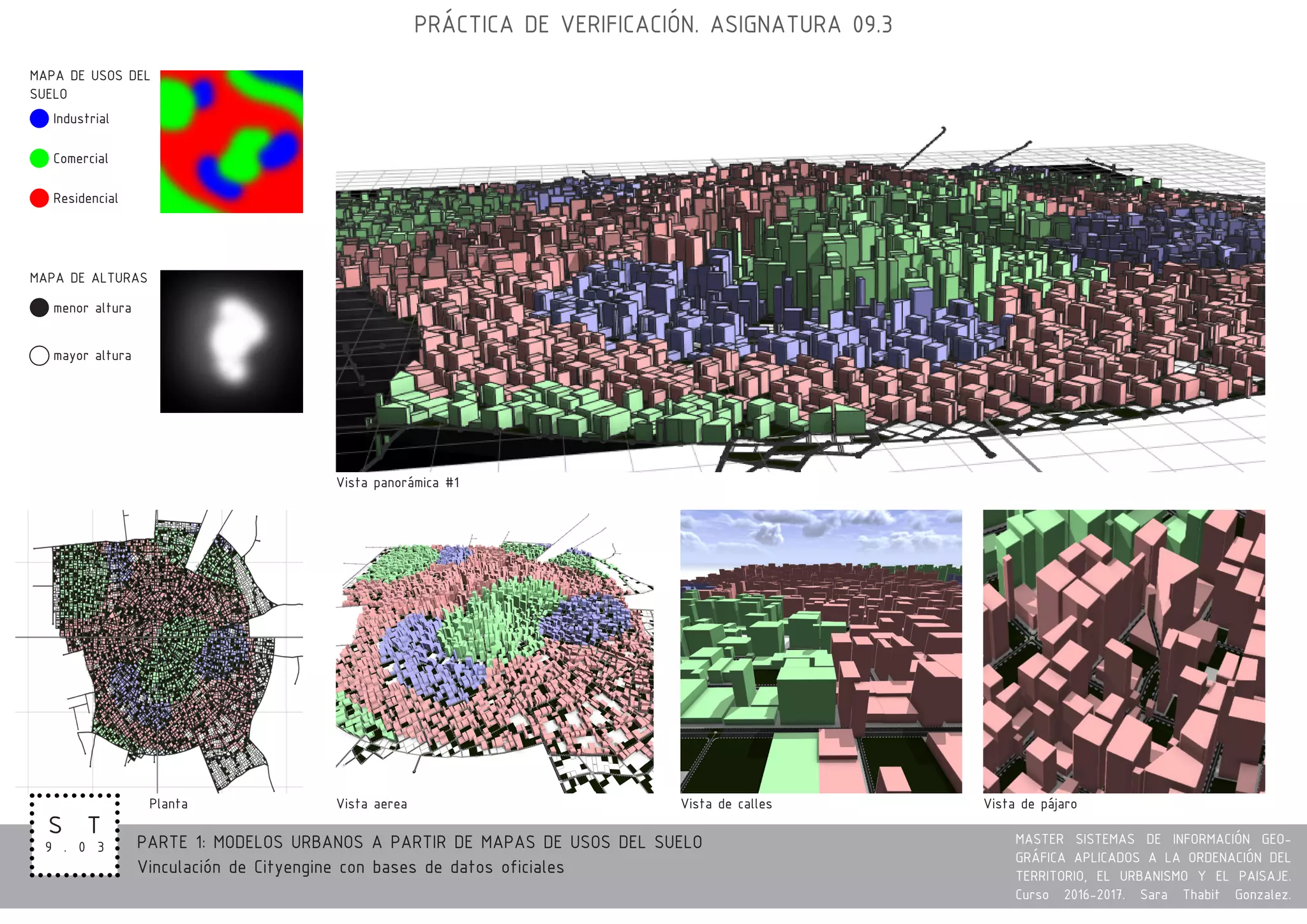

MASTER SISTEMAS DE INFORMACIÓN GEO- GRÁFICA APLICADOS A LA ORDENACIÓN DEL TERRITORIO, EL URBANISMO Y EL PAISAJE. Curso 2016-2017. Sara Thabit Gonzalez. PRÁCTICA DE VERIFICACIÓN. ASIGNATURA 09.3 Vinculación de Cityengine con bases de datos oficiales S T 9 . 0 3 MAPA DE USOS DEL SUELO Industrial Comercial Residencial menor altura mayor altura MAPA DE ALTURAS Vista panorámica #1 Vista aereaPlanta Vista de calles Vista de pájaro PARTE 1: MODELOS URBANOS A PARTIR DE MAPAS DE USOS DEL SUELO
MASTER SISTEMAS DE INFORMACIÓN GEO- GRÁFICA APLICADOS A LA ORDENACIÓN DEL TERRITORIO, EL URBANISMO Y EL PAISAJE. Curso 2016-2017. Sara Thabit Gonzalez. PRÁCTICA DE VERIFICACIÓN. ASIGNATURA 09.3 Vinculación de Cityengine con bases de datos oficiales S T 9 . 0 3 MODELO CON ALTURA DE PISO DE 3.5m Reporte por manzanas Manzanas reporte Reporte ciudad completa PARTE 2: IMPORTACIÓN ARCHIVO .SHP, ELEVACIÓN POR ALTURAS Y CALCULO DE INFORMES
MASTER SISTEMAS DE INFORMACIÓN GEO- GRÁFICA APLICADOS A LA ORDENACIÓN DEL TERRITORIO, EL URBANISMO Y EL PAISAJE. Curso 2016-2017. Sara Thabit Gonzalez. PRÁCTICA DE VERIFICACIÓN. ASIGNATURA 09.3 Vinculación de Cityengine con bases de datos oficiales S T 9 . 0 3 MODELO CON ALTURA DE PISO DE 3m Reporte por manzanas Manzanas reporte Reporte ciudad completa PARTE 2: IMPORTACIÓN ARCHIVO .SHP, ELEVACIÓN POR ALTURAS Y CALCULO DE INFORMES
MASTER SISTEMAS DE INFORMACIÓN GEO- GRÁFICA APLICADOS A LA ORDENACIÓN DEL TERRITORIO, EL URBANISMO Y EL PAISAJE. Curso 2016-2017. Sara Thabit Gonzalez. PRÁCTICA DE VERIFICACIÓN. ASIGNATURA 09.3 Vinculación de Cityengine con bases de datos oficiales S T 9 . 0 3 // Tipo de uso de suelo attr t_industrial = 0 attr t_commercial = 0 attr t_residential = 0 // Color red = "#ffaaaa" green = "#aaffaa" blue = "#aaaaff" white = "#ffffff" // Asignación de color según tipo landuseTypeColor = case t_industrial > t_commercial && t_industrial > t_ residential :blue case t_commercial > t_industrial && t_commercial > t_ residential : green case t_residential > t_industrial && t_residential > t_ commercial : red else : white @Group("City Attributes",0) attr greenspacePercentage = 30 @Group("Building attributes",1) attr nFloor = ceil(rand(1,10) *buildingHeightFactor) @Group("Building attributes") attr floorHeight = rand(3,4) @Hidden attr distanceStreet = 20% : 0 else : rand(3,6) @Hidden attr distanceBuildings = 50% : 0 else : rand(4,8) @Group("Mapped",99) attr buildingHeightFactor = 1 # --------------------------------------- # Start with the lot # --------------------------------------- @StartRule Lot --> case p(greenspacePercentage/100): report("Area.Greenspace",geometry.area) GreenSpace else: report("Area.BuildUp",geometry.area) BuildingLot LotCorner --> Lot LotInner --> Patio Patio--> color(white) # --------------------------------------- # Building # --------------------------------------- BuildingLot --> setback(distanceStreet) { streetSide: OpenSpace | remainder: Parcel } Parcel --> setback(distanceBuildings/2) { noStreetSide: OpenSpace | remainder: Footprint } Footprint --> extrude(floorHeight*nFloor) color (landuseTypeColor)Edificio_color GreenSpace --> color("#101903") GreenSpace. OpenSpace --> color("#9e9e9e") OpenSpace. Street --> color ("#202021") * REGLA GRAMATICAL PARTE 1 * * REGLA GRAMATICAL PARTE 2.1 * * REGLA GRAMATICAL PARTE 2.2 * attr alt = 0 attr Ponderacion= 3.5 Lot--> extrude(alt*Ponderacion)Mass report("Volumen Edficiado",geometry.volume) report("Area Ocupacion",geometry.area(bottom)) report("Compacidad bruta",geometry.volume/geometry.area (bottom)) report("Area Total",geometry.area) report ("Edficabilidad", geometry.area/geometry.area(bottom)) report("Altura", alt*Ponderacion) Mass--> case geometry.volume/geometry.area (bottom) >= 9: color("#ff0000") else: color("#00ff00") DETALLE REGLAS GRAMATICALES attr alt = 0 attr Ponderacion= 3 Lot--> extrude(alt*Ponderacion)Mass report("Volumen Edficiado",geometry.volume) report("Area Ocupacion",geometry.area(bottom)) report("Compacidad bruta",geometry.volume/geometry.area (bo- ttom)) report("Area Total",geometry.area) report ("Edficabilidad", geometry.area/geometry.area(bottom)) report("Altura", alt*Ponderacion) Mass--> case geometry.volume/geometry.area (bottom) >= 9: co- lor("#298282") else: color("#912f91")
