Knowing When to Look:
Adaptive Attention via A Visual Sentinel for Image Captioning
참고자료
“Knowing When to Look: Adaptive Attention via A Visual Sentinel for Image Captioning”,
Jiasen Lu, Caiming Xiong, Devi Parikh, Richard Socher
2017. 1.
김홍배
한국항공우주연구원

Image Captioning
 1장의 스틸사진으로 부터 설명문(Caption)을 생성
 자동번역등에 사용되는 Recurrent Neural Networks (RNN)에 Deep
Convolutional Neural Networks에서 생성한 이미지의 특징벡터를
입력
 Neural Image Caption (NIC)

Example : Neural Image Caption (NIC)

4
기존 기술과의 차이
 일반적으로 생성된 각각의 단어와 연결된 이미지 영역의 공간지도를
만드는 Attention Mechanism을 사용
 따라서 시각신호의 중요성에 관련없이 Attention model이
매번 각 이미지에 적용됨
 이는 자원의 낭비뿐만 아니라 비시각적 단어(a, of, on, and top, etc)
를 사용한 훈련은 설명문 생성에서 성능저하를 유발
 본 연구에서는 Hidden layer 위에 추가적인 시각중지 벡터
(visual sentinel vector)를 갖는 LSTM의 확장형을 사용.
 시각신호로부터 필요시 언어모델로 전환이 가능한
Adaptive attention encoder-decoder framework
 이모델은 “white”, “bird”, “stop,”과 같은 시각적 단어에 대해서는
좀 더 이미지에 집중하고, “top”, “of”, “on.”의 경우에는 시각중지를 사용

5
기존 기술과의 차이
Atten : 새로 추가된 모듈
vi : spatial image features St : visual sentinel vector

6
Encoder-Decoder for Image Captioning
 사진(I)를 입력으로 주었을 때
 정답 “설명문“, y를 만들어 낼 가능성을 최대가 되도록
 학습데이터(I, y)를 이용하여
 넷의 변수(ϴ)들을 찾아내는 과정
설명문
ϴ∗ = argmin 𝐼,𝑦 log ‫(݌‬y|I;ϴ)
ϴ 사진, 변수
확률
손실함수
전체 학습데이터 셋에 대한 손실함수
손실함수를 최소화 시키는 변수, ϴ*를 구하는 작업

7
log 𝑝 𝑦 𝐼; ϴ =
𝑡=0
𝑁
log 𝑝 𝑦𝑡 𝐼, 𝑦0, 𝑦1,···, 𝑦𝑡−1; ϴ
학습 데이터 셋(I,y)로 부터 훈련을 통해 찾아내는 변수
log likelihood of the joint probability distribution
Encoder-Decoder for Image Captioning
Recurrent neural network (RNN)을 사용한 encoder-decoder
framework에서는 개개 conditional probability는 다음과 같이 정의
log 𝑝 𝑦𝑡 𝐼, 𝑦0, 𝑦1,···, 𝑦𝑡−1 = 𝑓 ℎ 𝑡, 𝑐𝑡

8
log 𝑝 𝑦𝑡 𝐼, 𝑦0, 𝑦1,···, 𝑦𝑡−1 = 𝑓 ℎ 𝑡, 𝑐𝑡
Encoder-Decoder for Image Captioning
Visual context vector @ time tHidden state @ time t
𝑦𝑡의 확률을 출력하는 비선형 함수(eg. Softmax)
ℎ 𝑡 : Long-Short Term Memory (LSTM)인 경우
ℎ 𝑡 = LSTM(𝑥 𝑡; ℎ 𝑡−1; 𝑚 𝑡−1)
𝑚 𝑡 ∶ memory cell vector at time t-1

9
Encoder-Decoder for Image Captioning
Spatial Attention Model
최종 목표인 Adaptive Attention Model에 들어가기 전
Spatial Attention Model에 대해 간단하게 알아봅시다.
1. Vanilla encoder-decoder frameworks
- 𝑐𝑡 는 encoder인 CNN에만 의존
- 입력 이미지, I가 CNN에 들어가서 마지막 FCL에서 global image feature 를 뽑아냄.
- 단어생성과정에서 𝑐𝑡는 decoder의 hidden state에 상관없이 일정함
2. Attention based encoder-decoder frameworks
- 𝑐𝑡 는 encoder & decoder모두에 의존
- 시간 t에서 hidden state의 상태에 따라 decoder가 이미지의 특정 영역으로 부터의
spatial image features를 이용하여 𝑐𝑡를 계산
context vector 𝑐𝑡 를 계산할 때, 다음과 같이 두개의 접근방법이 있음.

10
Encoder-Decoder for Image Captioning
𝑐𝑡 = g(V; ℎ 𝑡)
context vector 𝑐𝑡는 𝑒𝑛𝑐𝑜𝑑𝑒𝑟출력 image features 과 𝑑𝑒𝑐𝑜𝑑𝑒𝑟출력
(𝐻𝑖𝑑𝑑𝑒𝑛 𝑠𝑡𝑎𝑡𝑒)의 함수
attention function
𝑉 = 𝑣1 … 𝑣 𝑘 , 𝑣 𝑘 ∈ 𝑅 𝑑
, V ∈ 𝑅 𝑑𝑥𝑘
,
ℎ 𝑡∈ 𝑅 𝑑
𝑣 𝑘 는 the spatial image features
ℎ 𝑡 는 LSTM의 hidden state @ time t
𝑣 𝑘 구하는 방법은 뒤에 계산방법이 자세히 나옴
Spatial Attention Model

11
Encoder-Decoder for Image Captioning
Spatial Attention Model
우선 이미지상의 k개의 영역에 대한 attention분포, α 𝑡를 계산
𝑧𝑡=𝑤ℎ
𝑇
𝑡𝑎𝑛ℎ 𝑊𝑣 𝑉 + (𝑊𝑔ℎ 𝑡)ℾ 𝑇
α 𝑡=softmax (𝑧𝑡)
ℾ ∈ 𝑅 𝑘
is a vector with all elements set to 1
𝑊𝑣, 𝑊𝑔 ∈ 𝑅 𝑘𝑥𝑑
and 𝑊ℎ ∈ 𝑅 𝑘
context vector 𝑐𝑡는 다음과 같이 정의
𝑐𝑡 =
𝑖=1
𝑘
𝛼 𝑡𝑖 𝑣 𝑡𝑖

12
Adaptive Attention Model
 spatial attention 기반의 decoders가 image captioning에 효과적이긴
하나, 시각적 신호와 언어모델 중 어느 쪽을 선택하여야 하는지는 결정
하지 못함.
 Visual sentinel gate(시각중지 게이트), β𝑖라는 새로운 게이트를 도입
vi : spatial image features St : visual sentinel vector
Encoder-Decoder for Image Captioning

13
β 𝑡를 이용하여 새로운 Adaptive context vector, 𝑐𝑡를 정의
vi : spatial image features St : visual sentinel vector
𝑐𝑡= β 𝑡 𝑠𝑡+(1-β 𝑡)𝑐𝑡 β 𝑡 는 0 ~ 1 사이의 상수를 생성
β 𝑡≈1 : 시각중지 정보만 사용  언어모델만 사용
β 𝑡≈0 : 공간영상 정보만 사용  시각정보만 사용
Adaptive Attention Model
Encoder-Decoder for Image Captioning

14
앞에서 언급한 이미지 상의 attention 분포, 𝛼 𝑡를 다음과 같이 수정
α 𝑡=softmax ( 𝑧𝑡; 𝑤ℎ
𝑇
𝑡𝑎𝑛ℎ 𝑊𝑠 𝑠𝑡 + 𝑊𝑔ℎ 𝑡 )
α 𝑡 ∈ 𝑅 𝑘+1로 spatial image feature(𝑅 𝑘)와 visual sentinel vector
에 대한 attention 분포를 나타냄.
여기서는 𝜶 𝒕 𝒌 + 𝟏 , 즉 𝜶 𝒕의 마지막 값을 𝜷 𝒕값으로 정의 함.
시간 t에서 가능한 단어들의 어휘에 대한 선택 확률은 다음과 같이 계산
𝑝𝑡=softmax (𝑊𝑝 𝑐𝑡 + ℎ 𝑡 )
Adaptive Attention Model
Encoder-Decoder for Image Captioning

15
Image Encoding
CNN출력으로부터 image feature vector 구하기
• 이미지에 대한 Encoding은 ResNet의 마지막 convolutional layer
의 spatial feature 출력(2,048x7x7)을 사용
• 이미지상의 k개 영역의 CNN의 spatial feature와의 관계(?)
Encoder-Decoder for Image Captioning
𝐴 = 𝑎1 … 𝑎 𝑘 , 𝑎𝑖 ∈ 𝑅2,048
Global image feature, 𝑎 𝑔는 다음과 같이 평균값으로 정의
𝑎 𝑔
=
1
𝑘
𝑖=1
𝑘
𝑎𝑖

16
Image Encoding
CNN출력으로부터 image feature vector 구하기
Encoder-Decoder for Image Captioning
𝑣𝑖=ReLU (𝑊𝑎 𝑎𝑖)
𝑎𝑖 로 부터 d차원의 𝑣𝑖로 변환하기
𝑣𝑔=ReLU ( 𝑊𝑏 𝑎 𝑔
)
입력벡터, 𝒙 𝒕
𝑥 𝑡 = 𝑤𝑡;𝑣𝑔
𝑤𝑡는 “word embedding vector”, 𝑣𝑔는 "global image feature vector”

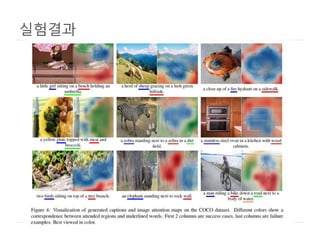

실험결과

실험결과
