Este documento presenta una introducción general a la geología. Define la geología como la ciencia que estudia la Tierra, su composición, estructura y los fenómenos que ocurren en ella. Explica las divisiones de la geología como disciplinas como la geología ambiental, geomorfología, geología estructural y más. También describe brevemente el origen del sistema solar, la composición y estructura interna de la Tierra, la teoría de la deriva continental, placas tectónicas y aplicaciones de la geología en la ingeniería

1. GEOLOGIA
PROFESOR Ing. JORGE HUAYHUA ROJAS Revis . PEDRO H. TUMIALAN

2. 2
PRESA
APLICACIÓN DE
LA GEOLOGÍA
EN EL ESTUDIO
DE PRESAS EN
INGENIERÍA
CIVIL
APLICACIÓN DE
LA GEOLOGÍA
EN LA
INDUSTRIA
PETROLERA

3. 3

4. LA TIERRA PARTE OCTANTE, VISTO DESDE UN SATÉLITE

5. Meléndez Fuster define.....”La Geología es la ciencia que
estudia la Tierra, su composición , estructura y los
fenómenos de toda índole que en ella tiene lugar
incluyendo su pasado, mediante los documentos que de
ellos han quedado en las rocas”.
“La geología es la ciencia de la Tierra que estudia su orígen,
composición, estructura y fenómenos que se han producido
en ella desde su génesis a la actualidad”
GEO = TIERRA
LOGOS = ESTUDIO TRATADO
GEOLOGIA
Una definición científica sería ¨La Geología es la
combinación Matemática - Física - Química y
Biológica del estudio de la Tierra tal como hoy
existe, los procesos y estados a través de las
cuales nuestro planeta ha evolucionado …..“.

7. Las Ciencias Geológicas su división y las otras ciencias

8. Las Ciencias Geológicas su división y
las otras ciencias
 DIVISION DE LA GEOLOGIA
-GEOLOGÍA AMBIENTAL, Recolecta datos geológicos para
evitar y/ó solucionar problemas ocasionados por la
intervención humana en el medio ambiente.
-GEOQUÍMICA AMBIENTAL, Analiza procesos geológicos que
introducen y controlan la concentración de contaminantes
en el medio ambiente. Procesos naturales (erupciones
volcánicas, meteorización) o antropogénicos (derrames de
petróleo, combustibles, gas, materiales diversos.
-MINERALOGÍA - GEOMORFOLOGÍA - G. ESTRUCTURAL - G. DE MINAS.
- CRISTALOGRAFÍA - FOTOGEOLOGÍA(GIS)- ESTRATIGRAFÍA - G. DEL PETRÓLEO.
- PETROGRAFÍA - VULCANOLOGÍA - SISMOLOGÍA - ING. GEOLOG.
- SEDIMENTOLOGÍA - GLACIOLOGÍA - G. HISTÓRICA - HIDROGEOLOGÍA.

9. IMPORTANCIA Y RELACIÓN DE LA GEOLOGÍA EN LA INGENIERÍA.
Ing. de Minas - Metalurgia - Ubicación de Recursos
minerales - Metales
Ing. de Petróleo - Ubicación de Yacimientos de
Hidrocarburos.
Ing. Civil - Est. Geotécnicos - Presas - túneles - Carreteras -
Edificaciones.
Ing. Química - Industrial - Estudio composición mineralógica
- usos - mat.prim.
G E O L O G Í A Ing. Agraria - Estudio de suelos - Irrigaciones.
Ing. Sanitaria - Estudio de aguas subterráneas - canales.
Ing. Militar - Estudio de condiciones óptimas del terreno.
Ing. Espacial-Estudia el origen del universo
Ing. Marina- Estudia características del litoral - mar.
Arquitectura- Estudia las rocas ornamentales.
Planificadores- Ubicación de ciudades y pueblos en
formación

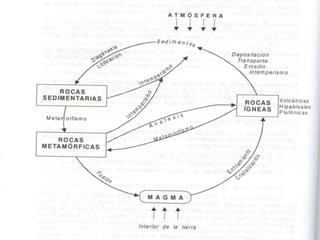

CICLO GEOLÓGICO
GEODINÁMICO EXTERNO procesos actúan modificándo constantemente la superficie terrestre,
su fuente de energía es el sol .Erosión, transporte y sedimentación de materiales por el viento,
agua .mar. Los materiales se deposistan en cuencas marinas o continentales.
GEODINÁMICO INTERNO procesos que tienden a la formación (construcción) de nuevos tipos de
rocas, montañas (orogénesis). La energía procede del calor interno de la tierra y la radioactividad
en la litosfera. Se manifiesta en el magmatismo, sismos, metamorfismo.

10. El sistema planetario solar fue formado hace 4600 - 5000
mllns de años. La Vía Láctea tiene 30,000 millones de
estrellas. .
El sol tiene concentrado la mayor cantidad de materia
(99.8 %) y los planetas muy poca cantidad (0.1 %). Los
planetas mas cerca al sol (Mercurio, Venus, Tierra y Marte)
son los de mayor densidad con elementos abundantes
como Sí, O, Fe, Mg. Son sólidos.
Los planetas externos (Júpiter, Saturno, Urano, Neptuno y
Plutón) son los más ligeros y gaseosos en ellos predomina
elementos químicos de menor peso atómico o moléculas
de agua, amoniaco, metano. El sistema solar tiene 9
planetas, 38 satélites y 2000 asteroides.
LA TIERRA EN EL SISTEMA SOLAR.

11. NEBULOSAS EN EL UNIVERSO

12. 12

15. CONO VOLCÁNICO Y CRÁTER EN MARTE

16. ZONA DESERTICA EN LA TIERRA

17. CRÁTERES POR IMPACTO DE METEORITOS EN LA LUNA

18. CRÁTER VOLCÁNICO EN MARTE: OLIMPO

19. ANILLOS DE SATURNO

20. ORIGEN DEL SISTEMA PLANETARIO SOLAR.-
Por la especial disposición de los planetas se tiene dos
hipótesis:
HIPOTESIS NEBULAR .- Los sistemas planetarios son el
resultado de la concentración por acreción de la materia
dispersa dentro de una nebulosa giratoria en su zona
central (el sol) o regiones localizadas (planeta) (PIERRE S.
LAPLACE) hace dos siglos).
HIPOTESIS PLANETESIMAL.- Los sistemas planetarios
resultarían de la aproximación de dos estrellas la atracción
gravitatoria mutua podría producir deformación y desgaje
de la estrella más ligera que se concentraría
posteriormente como planetas después del paso de la
estrella causante de la deformación. Esta hipótesis fue
formulada por T. CHAMBERLAIN y F. MOULTON.

24. 24

25. LA TIERRA ESTRUCTURA Y COMPOSICION
La tierra esta zoneada desde el exterior en:
ATMÓSFERA, es la capa externa su composición es vapor de agua CO2
,gases inertes , N. Aquí se manifiestan el clima , lluvia , viento.
(Troposfera,16km.)
HIDROSFERA , es la capa de agua natural que cubre ¾ partes
de la superficie terrestre. Son importantes las aguas
subterráneas (del subsuelo) que se hallan en los intersticios
y fisuras . Este tipo de agua se beneficia por pozos y manantiales.
BIOSFERA , o esfera de la vida con bosques y sus incontables seres
vivos en los continentes y mares. Incluye al hombre.
LITOSFERA, corteza terrestre es la envoltura sólida formada por variedad
de rocas . Profundidad de 35- 50 Km.
Hay tres tipos de rocas ígneas, sedimentarias y metamórficas.
Corteza Tiene dos capas denominadas Sial y Sima
Manto Constituida por el Manto superior y manto inferior
Núcleo interno y externo

26. LHEMAN
GUTEMBERG
MOHOROVIC
IC
CONRA
D

28. FILOSOFÍA DEL GEÓLOGO
“..La tierra es única no
tiene copia ...por ello es
deber de todos cuidarla”

29. El material en profundidad puede mantenerse en equilibrio
hidrostático en algun nivel (nivel isopiéstico) el material por
debajo del nivel se llama astenósfera y el de encima litósfera es
rígido.
Hipótesis de Pratt-Hayford(1864), la compensacion se
da por compensacion lateral de material de diferente densidad a
113.70Km.profundidad.
Hipótesis de Airy hay equilibrio de inmersión de la corteza como
los icebergs y las cadenas montañosas tiene raíces profundas en
el basamento.
Isos y tasis = “en equilibrio “ es el equilibrio gravitatorio que
regula la altura de los extensos bloques de corteza terrestre y de
los fondos oceánicos de acuerdo con la densidad de las rocas
adyacentes.
ISOSTASIA ( C. E.Dutton 1889)
La fórmula g = 4RGd
3 indica la correlación que hay entre la masa
y la densidad variable de la corteza .

30. MADERAS QUE FLOTAN SOBRE EL AGUA POR EL PROCESO DE ISOSTACIA

32. 32

33. En una etapa inicial se aceptaba solamente la existencia de
movimientos verticales con intercambio entre continentes y
océanos. Alfred Wegener en 1910-20 sostiene que sí : (1) las
montañas se originan debido a la contracción de un planeta en
vías de enfriamiento , las montañas se repartirían uniformemente
en la superficie de la tierra lo real es que las montañas se
encuentran en zonas deformadas alargadas que sugieren un
proceso diferente (2) Wegener observa que la costa oriental de la
América del Sur ensambla de manera casi exacta a la costa
occidental del Africa. Reune analogías geográficas,geológicas y
biológicas.
En 1916 Wegener expone su teoría de la “Deriva de los
Continentes “. “ La superficie de la tierra no es estática , pero si
dinámica los continentes y océanos se desplazan
permanentemente , los unos con relación a los otros. En el
pasado los continentes habrían formado una sola superficie
emergida (PANGEA) , que luego se rompió en varios fragmentos
(LAURASIA Y GONDWANA), que se desplazan como unos iceberg
que derivan en el mar“.
DERIVA CONTINENTAL

34. 34

35. IDEA DE LA DERIVA CONTINENTAL, SEPARACIÓN BRASIL
– AFRICA SEGÚN A. SNIDER 1958 EVOLUCION DEL
CARBONIFERO SUPERIOR AL CENOZOICO

36. SEPARA-
CIÓN DE
LOS
CONTINEN-
TES

37. PLACAS DE CONVERGENCIA DE LA CORTEZA TERRESTRE POR EL MOVIMIENTO CONVECTIVO DEL MANTO

39. 39

43. 43
DESPLAZAMIENTO DE PLACAS TECTÓNICAS

44. CONVERGENCIA DE PLACAS TECTÓNICAS

47. VOLCÁN MISTI EN AREQUIPA

50. MINERALES.(práctica)
Son compuestos inorgánicos formado por elementos
metálicos y no metálicos por lo general cristalizados con
forma o sin forma cristalográfica , ejemplo cuarzo con o sin
forma cristalográfica. Existe minerales cuyos elementos no
son cristalizados, ejemplo la calcedonia.
PROPIEDADES FÍSICAS DE LOS MINERALES:
Color, raya, dureza, exfoliación, peso específico.
Color: Es el color externo del mineral.
Raya: Es el color que deja el mineral en la superficie mate
de una cerámica, si es blanca es un mineral no metálico, si
es negra es un mineral metálico

51.  Dureza: 2 se raya con la uña, menos de 3 se raya con
una moneda de 10 o 20 centavos, menos de 3.8 a 4 se
raya con la punta del alfiler, menos de 5 se raya con el
vidrio o la cuchilla, menos de 7 se raya con el cuarzo.
 Exfoliación: Es la forma de superficie de rotura,
puede ser A si la superficie de rotura tiene muchos planos
en la calcita. B menos planos que A en la ortosa. C
menos planos que B en el azufre. D sin planos en la
superficie de rotura en el cuarzo.
51

52.  Peso específico: Significa, cuanto pesa un metro
cúbico de ese mineral en toneladas, los no metálicos
oscilan entre 2 a 4.5 toneladas/metro cúbico.
MINERALES IMPORTANTES PARA EL INGENIERO
CIVIL:
 Silicatos: 1 feldespato (plagioclasa, ortosa), 2 mica, 3
hornblenda, 4 piroxeno, 5 arcillaS.
 Óxidos: 1 cuarzo, 2 magnetita, 3 limonita.
 Carbonatos: Calcita.
 Sulfatos: Yeso.

53.  SISTEMAS DE CRISTALIZACIÓN DE
LOS MINERALES: Cúbico, tetragonal,
ortorrómbico, hexagonal, romboédrico, monoclínico,
triclínico.
 Sistema cúbico: su núcleo es un cubo, tiene 3 ejes
de igual longitud perpendiculares entre sí.
PIRITA, GALENA, HALITA
 Sistema tetragonal: su núcleo es un prisma recto
de base cuadrada, con 3 ejes en ángulo recto, 2 de igual
longitud, el tercero de diferente longitud:
CASITERITA SnO2
53

54.  Sistema ortorrómbico: su núcleo es un prisma
recto de base rectangular con 3 ejes en ángulo recto de
diferentes longitudes.
OLIVINO (Mg,Fe)2(SiO4)
 Sistema hexagonal: su núcleo es un prisma recto
de base hexagonal, 3 ejes iguales en un plano horizontal
formando ángulos de 60°, un cuarto eje perpendicular a
este plano:
APATITO Ca5[(F, OH, Cl)/(PO4)3] y Grafito C pertenecen al
sistema hexagonal.


55.  Sistema romboédrico: su núcleo es un romboedro, 3 ejes
iguales en un plano común formando ángulos de 120° y un cuarto
eje perpendicular a este plano. TURMALINA, RUBI
Mercurio. Boro, Arsénico, Bismuto, Antimonio
 Sistema monoclínico: su núcleo es un prisma
unioblicuo de base rectangular, tiene 3 ejes desiguales, 2
en ángulo recto y el tercero inclinado oblicuamente.
MICAS (Biotita., muscovita, flogopita)
 Sistema triclínico: es un prisma bioblicuo, tiene 3
ejes desiguales oblicuos entre sí.
CALCITA CaCO3 y DOLOMITA CaMg(CO3)2
55

56. 56
Los sistemas cristalinas - resumen
Nombre ejes ángulos
Cúbico a = b = c α = ß = γ = 90°
Tetragonal a = b ≠ c α = ß = γ = 90°
Hexagonal a = a´ = a´´ ≠ c α = α´ = α´´ = 120°; ß = 90°
Trigonal
Ortorrómbico a ≠ b ≠ c α = ß = γ = 90°
Monoclínico a ≠ b ≠ c ß ≠ α =γ = 90°; ß > 90°
Triclínico a ≠ b ≠ c α ≠ ß ≠ γ ≠ 90°

57. 57
