- 1. PROGRAM PENDIDIKAN KEMAHIRAN KETUKANGAN IKBN- ILSAS JENIS-JENIS TIANG
- 2. FUNGSI TIANG SEBAGAI PENYOKONGDAWAI PENGALIR DAN LAIN-LAIN BAHAN SUPAYA : 1) KELEGAAN SELAMAT DARIPADA TANAH DAN LAIN-LAIN. 2) KELEGAAN ANTARA FASA DAN NEUTRAL.

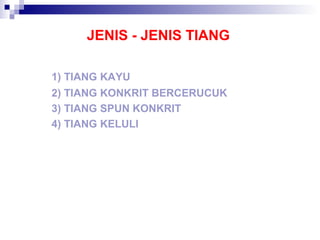

- 3. JENIS - JENISTIANG 1) TIANG KAYU 2) TIANG KONKRIT BERCERUCUK 3) TIANG SPUN KONKRIT 4) TIANG KELULI

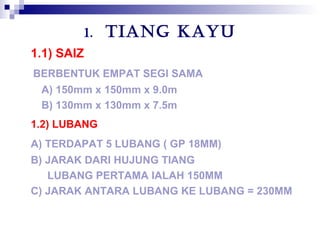

- 4. 1. TIANG KAYU 1.1)SAIZ BERBENTUK EMPAT SEGI SAMA A) 150mm x 150mm x 9.0m B) 130mm x 130mm x 7.5m 1.2) LUBANG A) TERDAPAT 5 LUBANG ( GP 18MM) B) JARAK DARI HUJUNG TIANG LUBANG PERTAMA IALAH 150MM C) JARAK ANTARA LUBANG KE LUBANG = 230MM

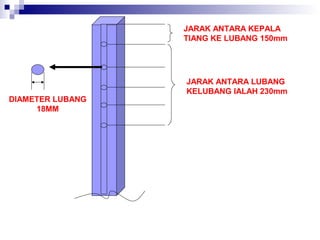

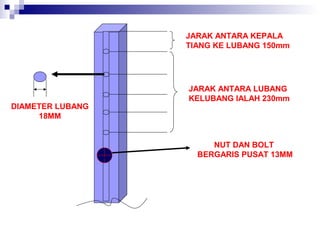

- 5. JARAK ANTARA LUBANG KELUBANGIALAH 230mm JARAK ANTARA KEPALA TIANG KE LUBANG 150mm DIAMETER LUBANG 18MM

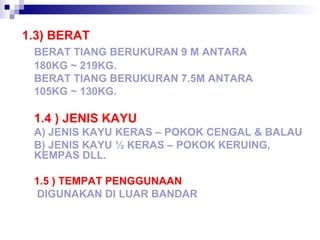

- 6. 1.3) BERAT BERAT TIANGBERUKURAN 9 M ANTARA 180KG ~ 219KG. BERAT TIANG BERUKURAN 7.5M ANTARA 105KG ~ 130KG. 1.4 ) JENIS KAYU A) JENIS KAYU KERAS – POKOK CENGAL & BALAU B) JENIS KAYU ½ KERAS – POKOK KERUING, KEMPAS DLL. 1.5 ) TEMPAT PENGGUNAAN DIGUNAKAN DI LUAR BANDAR

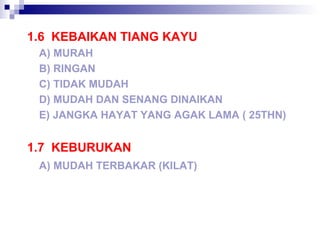

- 7. 1.6 KEBAIKAN TIANGKAYU A) MURAH B) RINGAN C) TIDAK MUDAH D) MUDAH DAN SENANG DINAIKAN E) JANGKA HAYAT YANG AGAK LAMA ( 25THN) 1.7 KEBURUKAN A) MUDAH TERBAKAR (KILAT)

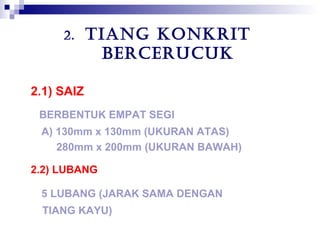

- 8. 2. TIANG KONKRIT BERCERUCUK 2.1)SAIZ BERBENTUK EMPAT SEGI A) 130mm x 130mm (UKURAN ATAS) 280mm x 200mm (UKURAN BAWAH) 2.2) LUBANG 5 LUBANG (JARAK SAMA DENGAN TIANG KAYU)
- 9. 2.3) BERAT BERAT TIANGADALAH 655KG 2.4 ) BINAAN ROD KELULI DIMASUKAN DALAM ACUAN KONKRIT DIMASUKAN DALAM ACUAN DAN DIMAMPATKAN. DIRENDAM DALAM AIR SELAMA 10 HARI DIBIARKAN SELAMA 14 HARI SEBELUM DIGUNAKAN.

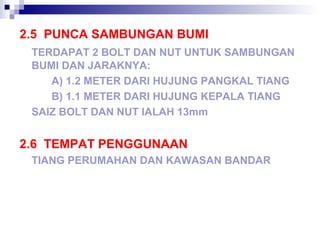

- 10. 2.5 PUNCA SAMBUNGANBUMI TERDAPAT 2 BOLT DAN NUT UNTUK SAMBUNGAN BUMI DAN JARAKNYA: A) 1.2 METER DARI HUJUNG PANGKAL TIANG B) 1.1 METER DARI HUJUNG KEPALA TIANG SAIZ BOLT DAN NUT IALAH 13mm 2.6 TEMPAT PENGGUNAAN TIANG PERUMAHAN DAN KAWASAN BANDAR
- 11. JARAK ANTARA LUBANG KELUBANGIALAH 230mm JARAK ANTARA KEPALA TIANG KE LUBANG 150mm DIAMETER LUBANG 18MM . NUT DAN BOLT BERGARIS PUSAT 13MM

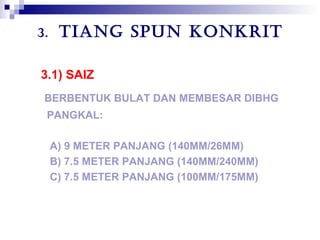

- 12. 3. TIANG SPUNKONKRIT 3.1) SAIZ BERBENTUK BULAT DAN MEMBESAR DIBHG PANGKAL: A) 9 METER PANJANG (140MM/26MM) B) 7.5 METER PANJANG (140MM/240MM) C) 7.5 METER PANJANG (100MM/175MM)

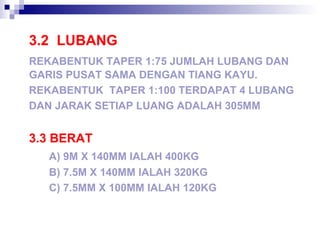

- 13. 3.2 LUBANG REKABENTUK TAPER1:75 JUMLAH LUBANG DAN GARIS PUSAT SAMA DENGAN TIANG KAYU. REKABENTUK TAPER 1:100 TERDAPAT 4 LUBANG DAN JARAK SETIAP LUANG ADALAH 305MM 3.3 BERAT A) 9M X 140MM IALAH 400KG B) 7.5M X 140MM IALAH 320KG C) 7.5MM X 100MM IALAH 120KG

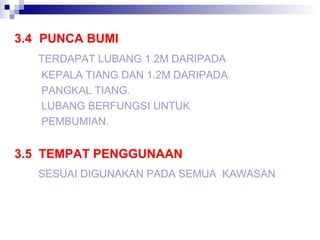

- 14. 3.4 PUNCA BUMI TERDAPATLUBANG 1.2M DARIPADA KEPALA TIANG DAN 1.2M DARIPADA PANGKAL TIANG. LUBANG BERFUNGSI UNTUK PEMBUMIAN. 3.5 TEMPAT PENGGUNAAN SESUAI DIGUNAKAN PADA SEMUA KAWASAN
- 15. LUBANG BUMI PADA HUJUNG TIANG LUBANGBUMI PADA PANGKAL TIANG GAMBARAJAH LUBANG BUMI

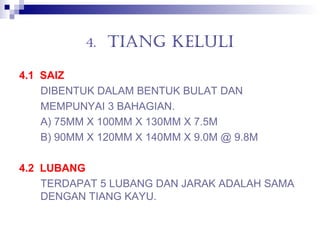

- 16. 4. TIANG KELULI 4.1SAIZ DIBENTUK DALAM BENTUK BULAT DAN MEMPUNYAI 3 BAHAGIAN. A) 75MM X 100MM X 130MM X 7.5M B) 90MM X 120MM X 140MM X 9.0M @ 9.8M 4.2 LUBANG TERDAPAT 5 LUBANG DAN JARAK ADALAH SAMA DENGAN TIANG KAYU.

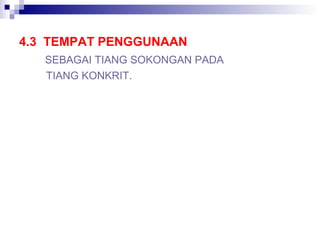

- 17. 4.3 TEMPAT PENGGUNAAN SEBAGAITIANG SOKONGAN PADA TIANG KONKRIT.
