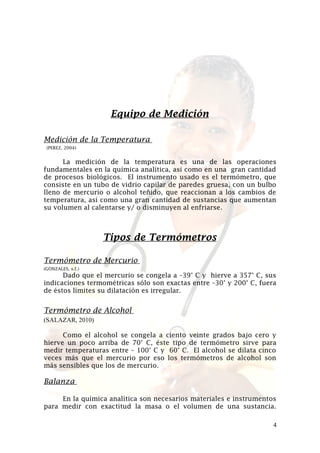

4. Equipo de Medición
Medición de la Temperatura
(PEREZ, 2004)
La medición de la temperatura es una de las operaciones
fundamentales en la química analítica, así como en una gran cantidad
de procesos biológicos. El instrumento usado es el termómetro, que
consiste en un tubo de vidrio capilar de paredes gruesa, con un bulbo
lleno de mercurio o alcohol teñido, que reaccionan a los cambios de
temperatura, así como una gran cantidad de sustancias que aumentan
su volumen al calentarse y/ o disminuyen al enfriarse.
Tipos de Termómetros
Termómetro de Mercurio
(GONZALES, s.f.)
Dado que el mercurio se congela a –39° C y hierve a 357° C, sus
indicaciones termométricas sólo son exactas entre –30° y 200° C, fuera
de éstos límites su dilatación es irregular.
Termómetro de Alcohol
(SALAZAR, 2010)
Como el alcohol se congela a ciento veinte grados bajo cero y
hierve un poco arriba de 70° C, éste tipo de termómetro sirve para
medir temperaturas entre – 100° C y 60° C. El alcohol se dilata cinco
veces más que el mercurio por eso los termómetros de alcohol son
más sensibles que los de mercurio.
Balanza
En la química analítica son necesarios materiales e instrumentos
para medir con exactitud la masa o el volumen de una sustancia.
4

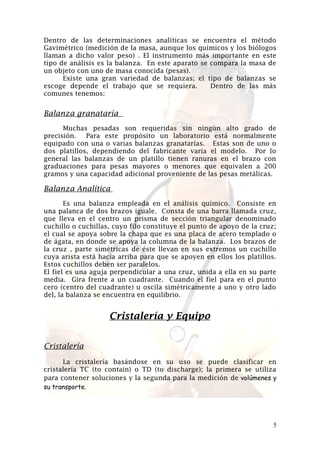

5. Dentro de las determinaciones analíticas se encuentra el método
Gavimétrico (medición de la masa, aunque los químicos y los biólogos
llaman a dicho valor peso) . El instrumento más importante en este
tipo de análisis es la balanza. En este aparato se compara la masa de
un objeto con uno de masa conocida (pesas).
Existe una gran variedad de balanzas; el tipo de balanzas se
escoge depende el trabajo que se requiera.
Dentro de las más
comunes tenemos:
Balanza granataría
Muchas pesadas son requeridas sin ningún alto grado de
precisión.
Para este propósito un laboratorio está normalmente
equipado con una o varias balanzas granatarías. Estas son de uno o
dos platillos, dependiendo del fabricante varia el modelo. Por lo
general las balanzas de un platillo tienen ranuras en el brazo con
graduaciones para pesas mayores o menores que equivalen a 200
gramos y una capacidad adicional proveniente de las pesas metálicas.
Balanza Analítica
Es una balanza empleada en el análisis químico. Consiste en
una palanca de dos brazos iguale. Consta de una barra llamada cruz,
que lleva en el centro un prisma de sección triangular denominado
cuchillo o cuchillas, cuyo filo constituye el punto de apoyo de la cruz;
el cual se apoya sobre la chapa que es una placa de acero templado o
de ágata, en donde se apoya la columna de la balanza. Los brazos de
la cruz , parte simétricas de éste llevan en sus extremos un cuchillo
cuya arista está hacia arriba para que se apoyen en ellos los platillos.
Estos cuchillos deben ser paralelos.
El fiel es una aguja perpendicular a una cruz, unida a ella en su parte
media. Gira frente a un cuadrante. Cuando el fiel para en el punto
cero (centro del cuadrante) u oscila simétricamente a uno y otro lado
del, la balanza se encuentra en equilibrio.
Cristalería y Equipo
Cristalería
La cristalería basándose en su uso se puede clasificar en
cristalería TC (to contain) o TD (to discharge); la primera se utiliza
para contener soluciones y la segunda para la medición de volúmenes y
su transporte.
5

6. Ilustración 1
La cristalería TC más común es:
Vasos Precipitados o Beackers
Son recipientes construidos con vidrio que resiste altas
temperaturas (pirex), tiene en su parte superior un doblez en forma de
pico que facilita verter las sustancias. Generalmente se encuentran
marcados con números que indican el volumen aproximado de su
capacidad. Este material es muy usado en la disolución de sustancias,
preparación de reactivos o como simple recipiente.
Los de uso
corriente son los de 150. 250, 600, 800 o 1000 ml; los de 2, 3 y 4 litros
se usan para preparar cantidades de compuestos orgánicos superiores
a aquellas de que suelen disponer los principiantes. Es indispensable
tener uno o dos vasos de 25 y 50 ml para manejar pequeñas
cantidades de sustancias. Son también llamados Beackers.
Frascos
Son recipientes fabricados de vidrio, plástico, polietileno y
polipropileno.
Encontramos entre ellos una amplia diversidad de
capacidades; transparentes, opacos o de color ámbar; con tapón
esmerilado; de rosca o para utilizar cualquier otro tipo de tapón. Se
utilizan en el almacenamiento de cualquier tipo de sustancia o
reactivo. La amplia diversidad de formas, capacidades y material del
que están construidos, permite que el técnico de laboratorio tenga la
posibilidad de seleccionar entre ellos de acuerdo a sus necesidades.
6

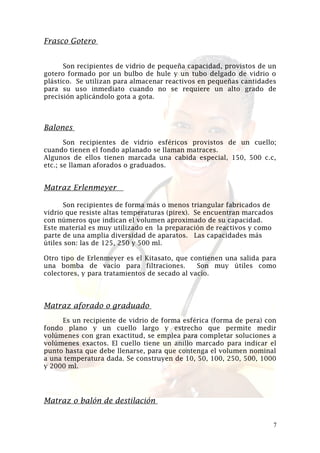

7. Frasco Gotero
Son recipientes de vidrio de pequeña capacidad, provistos de un
gotero formado por un bulbo de hule y un tubo delgado de vidrio o
plástico. Se utilizan para almacenar reactivos en pequeñas cantidades
para su uso inmediato cuando no se requiere un alto grado de
precisión aplicándolo gota a gota.
Balones
Son recipientes de vidrio esféricos provistos de un cuello;
cuando tienen el fondo aplanado se llaman matraces.
Algunos de ellos tienen marcada una cabida especial, 150, 500 c.c,
etc.; se llaman aforados o graduados.
Matraz Erlenmeyer
Son recipientes de forma más o menos triangular fabricados de
vidrio que resiste altas temperaturas (pirex). Se encuentran marcados
con números que indican el volumen aproximado de su capacidad.
Este material es muy utilizado en la preparación de reactivos y como
parte de una amplia diversidad de aparatos. Las capacidades más
útiles son: las de 125, 250 y 500 ml.
Otro tipo de Erlenmeyer es el Kitasato, que contienen una salida para
una bomba de vacío para filtraciones.
Son muy útiles como
colectores, y para tratamientos de secado al vacío.
Matraz aforado o graduado
Es un recipiente de vidrio de forma esférica (forma de pera) con
fondo plano y un cuello largo y estrecho que permite medir
volúmenes con gran exactitud, se emplea para completar soluciones a
volúmenes exactos. El cuello tiene un anillo marcado para indicar el
punto hasta que debe llenarse, para que contenga el volumen nominal
a una temperatura dada. Se construyen de 10, 50, 100, 250, 500, 1000
y 2000 ml.
Matraz o balón de destilación
7

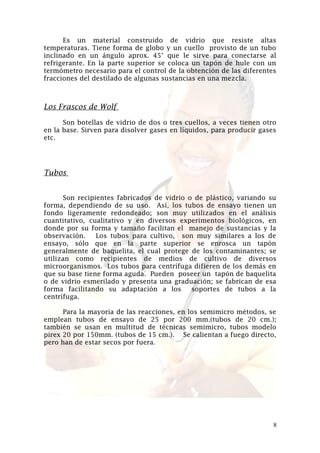

8. Es un material construido de vidrio que resiste altas
temperaturas. Tiene forma de globo y un cuello provisto de un tubo
inclinado en un ángulo aprox. 45° que le sirve para conectarse al
refrigerante. En la parte superior se coloca un tapón de hule con un
termómetro necesario para el control de la obtención de las diferentes
fracciones del destilado de algunas sustancias en una mezcla.
Los Frascos de Wolf
Son botellas de vidrio de dos o tres cuellos, a veces tienen otro
en la base. Sirven para disolver gases en líquidos, para producir gases
etc.
Tubos
Son recipientes fabricados de vidrio o de plástico, variando su
forma, dependiendo de su uso. Así, los tubos de ensayo tienen un
fondo ligeramente redondeado; son muy utilizados en el análisis
cuantitativo, cualitativo y en diversos experimentos biológicos, en
donde por su forma y tamaño facilitan el manejo de sustancias y la
observación.
Los tubos para cultivo, son muy similares a los de
ensayo, sólo que en la parte superior se enrosca un tapón
generalmente de baquelita, el cual protege de los contaminantes; se
utilizan como recipientes de medios de cultivo de diversos
microorganismos. Los tubos para centrífuga difieren de los demás en
que su base tiene forma aguda. Pueden poseer un tapón de baquelita
o de vidrio esmerilado y presenta una graduación; se fabrican de esa
forma facilitando su adaptación a los
soportes de tubos a la
centrífuga.
Para la mayoría de las reacciones, en los semimicro métodos, se
emplean tubos de ensayo de 25 por 200 mm.(tubos de 20 cm.);
también se usan en multitud de técnicas semimicro, tubos modelo
pirex 20 por 150mm. (tubos de 15 cm.). Se calientan a fuego directo,
pero han de estar secos por fuera.
8

9. Crisoles y Cápsulas
Ilustración 2
Son materiales que se construyen de porcelana, sílica, alúmina,
acero, níquel, platino u otros materiales que se caracterizan por
resistir muy altas temperaturas.
Son muy utilizados en el análisis
cualitativo y cuantitativo cuando se requiere eliminar de una muestra
cualquier sustancia que se evapore, éstos materiales son
recomendables cuando es necesario aplicar calor entre 900 y 2000° C.
Embudo de Decantación
Se emplea para separar una mezcla de compuestos con diferente
densidad, para separar bases liquidas, ya sea por inmicibilidad o
densidad. Tiene el tapón esmerilado y una llave de paso, pueden tener
forma de globo o cilíndrica.
La cristalería TD más común:
Bureta
Son tubos largos, con graduaciones en casi toda su longitud.
Esta puede dividirse desde un milímetro hasta 0.5 milímetros.
Provisto en su parte inferior de una llave para controlar la salida de
liquido. Para su uso son necesarias unas pinzas para bureta y un
soporte donde quedara fija. Una vez fija la bureta, se llena un poco
mas del volumen deseado y abriendo la llave se lleva el menisco hasta
la marca. El liquido que se deba recoger, deberá resbalar por las
paredes del recipiente. Es recomendable que las buretas tengan
orificios de salida muy finos.
9

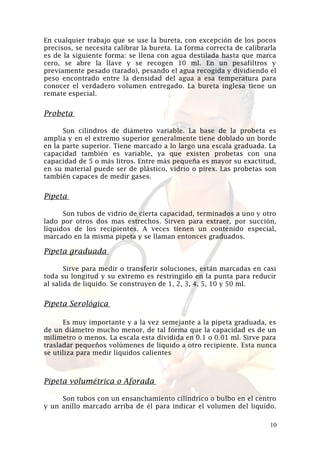

10. En cualquier trabajo que se use la bureta, con excepción de los pocos
precisos, se necesita calibrar la bureta. La forma correcta de calibrarla
es de la siguiente forma: se llena con agua destilada hasta que marca
cero, se abre la llave y se recogen 10 ml. En un pesafiltros y
previamente pesado (tarado), pesando el agua recogida y dividiendo el
peso encontrado entre la densidad del agua a esa temperatura para
conocer el verdadero volumen entregado. La bureta inglesa tiene un
remate especial.
Probeta
Son cilindros de diámetro variable. La base de la probeta es
amplia y en el extremo superior generalmente tiene doblado un borde
en la parte superior. Tiene marcado a lo largo una escala graduada. La
capacidad también es variable, ya que existen probetas con una
capacidad de 5 o más litros. Entre más pequeña es mayor su exactitud,
en su material puede ser de plástico, vidrio o pirex. Las probetas son
también capaces de medir gases.
Pipeta
Son tubos de vidrio de cierta capacidad, terminados a uno y otro
lado por otros dos mas estrechos. Sirven para extraer, por succión,
líquidos de los recipientes. A veces tienen un contenido especial,
marcado en la misma pipeta y se llaman entonces graduados.
Pipeta graduada
Sirve para medir o transferir soluciones, están marcadas en casi
toda su longitud y su extremo es restringido en la punta para reducir
al salida de liquido. Se construyen de 1, 2, 3, 4, 5, 10 y 50 ml.
Pipeta Serológica
Es muy importante y a la vez semejante a la pipeta graduada, es
de un diámetro mucho menor, de tal forma que la capacidad es de un
milímetro o menos. La escala esta dividida en 0.1 o 0.01 ml. Sirve para
trasladar pequeños volúmenes de líquido a otro recipiente. Esta nunca
se utiliza para medir líquidos calientes
Pipeta volumétrica o Aforada
Son tubos con un ensanchamiento cilíndrico o bulbo en el centro
y un anillo marcado arriba de él para indicar el volumen del liquido.
10

11. Su capacidad es exacta. El extremo inferior se encuentra estirado y
termina en una abertura de 0.5 a 1 ml de diámetro. Se emplean pipetas
de 1, 2, 5, 10, 25 y 50 ml.

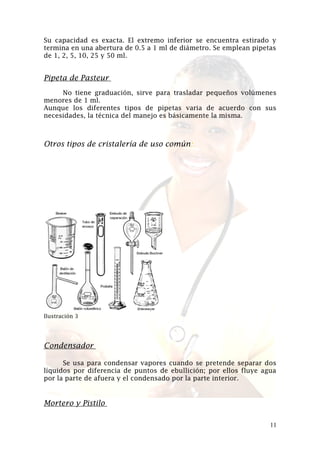

Pipeta de Pasteur
No tiene graduación, sirve para trasladar pequeños volúmenes
menores de 1 ml.
Aunque los diferentes tipos de pipetas varia de acuerdo con sus
necesidades, la técnica del manejo es básicamente la misma.
Otros tipos de cristalería de uso común:
Ilustración 3
Condensador
Se usa para condensar vapores cuando se pretende separar dos
líquidos por diferencia de puntos de ebullición; por ellos fluye agua
por la parte de afuera y el condensado por la parte interior.
Mortero y Pistilo
11

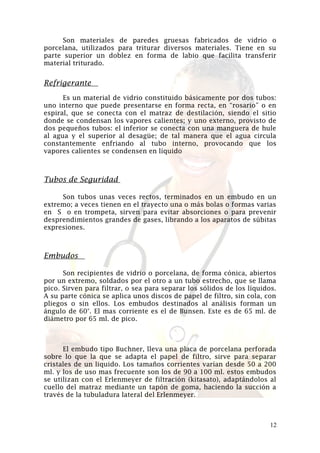

12. Son materiales de paredes gruesas fabricados de vidrio o
porcelana, utilizados para triturar diversos materiales. Tiene en su
parte superior un doblez en forma de labio que facilita transferir
material triturado.
Refrigerante
Es un material de vidrio constituido básicamente por dos tubos:
uno interno que puede presentarse en forma recta, en “rosario” o en
espiral, que se conecta con el matraz de destilación, siendo el sitio
donde se condensan los vapores calientes; y uno externo, provisto de
dos pequeños tubos: el inferior se conecta con una manguera de hule
al agua y el superior al desagüe; de tal manera que el agua circula
constantemente enfriando al tubo interno, provocando que los
vapores calientes se condensen en líquido
Tubos de Seguridad
Son tubos unas veces rectos, terminados en un embudo en un
extremo; a veces tienen en el trayecto una o más bolas o formas varias
en S o en trompeta, sirven para evitar absorciones o para prevenir
desprendimientos grandes de gases, librando a los aparatos de súbitas
expresiones.
Embudos
Son recipientes de vidrio o porcelana, de forma cónica, abiertos
por un extremo, soldados por el otro a un tubo estrecho, que se llama
pico. Sirven para filtrar, o sea para separar los sólidos de los líquidos.
A su parte cónica se aplica unos discos de papel de filtro, sin cola, con
pliegos o sin ellos. Los embudos destinados al análisis forman un
ángulo de 60°. El mas corriente es el de Bunsen. Este es de 65 ml. de
diámetro por 65 ml. de pico.
El embudo tipo Buchner, lleva una placa de porcelana perforada
sobre lo que la que se adapta el papel de filtro, sirve para separar
cristales de un liquido. Los tamaños corrientes varían desde 50 a 200
ml. y los de uso mas frecuente son los de 90 a 100 ml. estos embudos
se utilizan con el Erlenmeyer de filtración (kitasato), adaptándolos al
cuello del matraz mediante un tapón de goma, haciendo la succión a
través de la tubuladura lateral del Erlenmeyer.
12

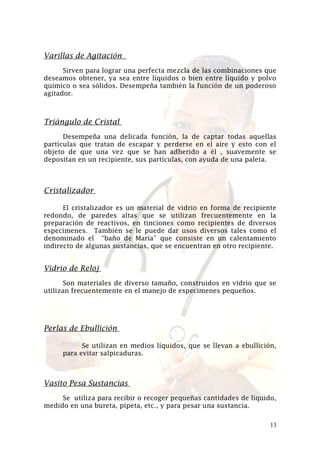

13. Varillas de Agitación
Sirven para lograr una perfecta mezcla de las combinaciones que
deseamos obtener, ya sea entre líquidos o bien entre líquido y polvo
químico o sea sólidos. Desempeña también la función de un poderoso
agitador.
Triángulo de Cristal
Desempeña una delicada función, la de captar todas aquellas
partículas que tratan de escapar y perderse en el aire y esto con el
objeto de que una vez que se han adherido a él , suavemente se
depositan en un recipiente, sus partículas, con ayuda de una paleta.
Cristalizador
El cristalizador es un material de vidrio en forma de recipiente
redondo, de paredes altas que se utilizan frecuentemente en la
preparación de reactivos, en tinciones como recipientes de diversos
especimenes. También se le puede dar usos diversos tales como el
denominado el “baño de María” que consiste en un calentamiento
indirecto de algunas sustancias, que se encuentran en otro recipiente.
Vidrio de Reloj
Son materiales de diverso tamaño, construidos en vidrio que se
utilizan frecuentemente en el manejo de especimenes pequeños.
Perlas de Ebullición
Se utilizan en medios líquidos, que se llevan a ebullición,
para evitar salpicaduras.
Vasito Pesa Sustancias
Se utiliza para recibir o recoger pequeñas cantidades de líquido,
medido en una bureta, pipeta, etc., y para pesar una sustancia.
13

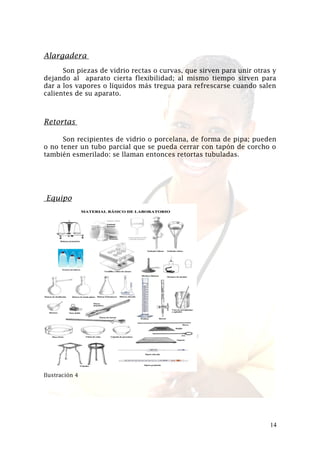

14. Alargadera
Son piezas de vidrio rectas o curvas, que sirven para unir otras y
dejando al aparato cierta flexibilidad; al mismo tiempo sirven para
dar a los vapores o líquidos más tregua para refrescarse cuando salen
calientes de su aparato.
Retortas
Son recipientes de vidrio o porcelana, de forma de pipa; pueden
o no tener un tubo parcial que se pueda cerrar con tapón de corcho o
también esmerilado: se llaman entonces retortas tubuladas.
Equipo
Ilustración 4
14

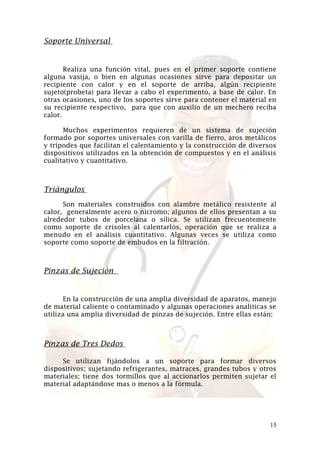

15. Soporte Universal
Realiza una función vital, pues en el primer soporte contiene
alguna vasija, o bien en algunas ocasiones sirve para depositar un
recipiente con calor y en el soporte de arriba, algún recipiente
sujeto(probeta) para llevar a cabo el experimento, a base de calor. En
otras ocasiones, uno de los soportes sirve para contener el material en
su recipiente respectivo, para que con auxilio de un mechero reciba
calor.
Muchos experimentos requieren de un sistema de sujeción
formado por soportes universales con varilla de fierro, aros metálicos
y trípodes que facilitan el calentamiento y la construcción de diversos
dispositivos utilizados en la obtención de compuestos y en el análisis
cualitativo y cuantitativo.
Triángulos
Son materiales construidos con alambre metálico resistente al
calor, generalmente acero o nicromo; algunos de ellos presentan a su
alrededor tubos de porcelana o sílica. Se utilizan frecuentemente
como soporte de crisoles al calentarlos, operación que se realiza a
menudo en el análisis cuantitativo. Algunas veces se utiliza como
soporte como soporte de embudos en la filtración.
Pinzas de Sujeción
En la construcción de una amplia diversidad de aparatos, manejo
de material caliente o contaminado y algunas operaciones analíticas se
utiliza una amplia diversidad de pinzas de sujeción. Entre ellas están:
Pinzas de Tres Dedos
Se utilizan fijándolos a un soporte para formar diversos
dispositivos; sujetando refrigerantes, matraces, grandes tubos y otros
materiales; tiene dos tormillos que al accionarlos permiten sujetar el
material adaptándose mas o menos a la fórmula.
15

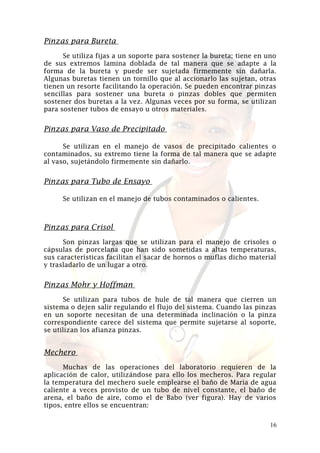

16. Pinzas para Bureta
Se utiliza fijas a un soporte para sostener la bureta; tiene en uno
de sus extremos lamina doblada de tal manera que se adapte a la
forma de la bureta y puede ser sujetada firmemente sin dañarla.
Algunas buretas tienen un tornillo que al accionarlo las sujetan, otras
tienen un resorte facilitando la operación. Se pueden encontrar pinzas
sencillas para sostener una bureta o pinzas dobles que permiten
sostener dos buretas a la vez. Algunas veces por su forma, se utilizan
para sostener tubos de ensayo u otros materiales.
Pinzas para Vaso de Precipitado
Se utilizan en el manejo de vasos de precipitado calientes o
contaminados, su extremo tiene la forma de tal manera que se adapte
al vaso, sujetándolo firmemente sin dañarlo.
Pinzas para Tubo de Ensayo
Se utilizan en el manejo de tubos contaminados o calientes.
Pinzas para Crisol
Son pinzas largas que se utilizan para el manejo de crisoles o
cápsulas de porcelana que han sido sometidas a altas temperaturas,
sus características facilitan el sacar de hornos o muflas dicho material
y trasladarlo de un lugar a otro.
Pinzas Mohr y Hoffman
Se utilizan para tubos de hule de tal manera que cierren un
sistema o dejen salir regulando el flujo del sistema. Cuando las pinzas
en un soporte necesitan de una determinada inclinación o la pinza
correspondiente carece del sistema que permite sujetarse al soporte,
se utilizan los afianza pinzas.
Mechero
Muchas de las operaciones del laboratorio requieren de la
aplicación de calor, utilizándose para ello los mecheros. Para regular
la temperatura del mechero suele emplearse el baño de Maria de agua
caliente a veces provisto de un tubo de nivel constante, el baño de
arena, el baño de aire, como el de Babo (ver figura). Hay de varios
tipos, entre ellos se encuentran:
16

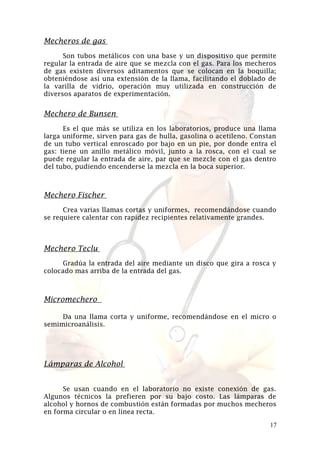

17. Mecheros de gas
Son tubos metálicos con una base y un dispositivo que permite
regular la entrada de aire que se mezcla con el gas. Para los mecheros
de gas existen diversos aditamentos que se colocan en la boquilla;
obteniéndose así una extensión de la llama, facilitando el doblado de
la varilla de vidrio, operación muy utilizada en construcción de
diversos aparatos de experimentación.
Mechero de Bunsen
Es el que más se utiliza en los laboratorios, produce una llama
larga uniforme, sirven para gas de hulla, gasolina o acetileno. Constan
de un tubo vertical enroscado por bajo en un pie, por donde entra el
gas: tiene un anillo metálico móvil, junto a la rosca, con el cual se
puede regular la entrada de aire, par que se mezcle con el gas dentro
del tubo, pudiendo encenderse la mezcla en la boca superior.
Mechero Fischer
Crea varias llamas cortas y uniformes, recomendándose cuando
se requiere calentar con rapidez recipientes relativamente grandes.
Mechero Teclu
Gradúa la entrada del aire mediante un disco que gira a rosca y
colocado mas arriba de la entrada del gas.
Micromechero
Da una llama corta y uniforme, recomendándose en el micro o
semimicroanálisis.
Lámparas de Alcohol
Se usan cuando en el laboratorio no existe conexión de gas.
Algunos técnicos la prefieren por su bajo costo. Las lámparas de
alcohol y hornos de combustión están formadas por muchos mecheros
en forma circular o en línea recta.
17

18. Gasómetro
Son recipientes de vidrio o de metal destinados a contener
gases. Constan de un depósito cilíndrico cerrado, de 25 o más litros
de cabida, con desagüe inferior; Sobre él hay otro cilindro más
pequeño, abierto por arriba, que se mantiene lleno de agua; ambos
están unidos por cuatro tubos verticales, dos de los cuales llevan llave
de paso. El tubo central termina en el fondo del cilindro superior y en
el techo del inferior, y sirve para sacar el gas del aparato y recogerlo
en probetas o campanas, en cuyo caso el cilindro superior sirve de
cuba hidroneumática. El otro tubo de llave termina por arriba como
el anterior y por abajo va hasta el fondo del gran cilindro; tiene por
objeto dejar pasar el agua del cilindro superior al inferior,
produciendo presión en el gas del gasómetro y obligándole a salir con
fuerza por el grifo lateral o céntrico. Un tubo de nivel permite ver
que volumen de gas hay dentro.
Rodetes
Son roscas de paño, paja o corcho, muy útiles para sostener
cápsulas o balones.
Bulbos
También llamados perillas de succión. Son materiales que se
utilizan en los goteros o en la pipetas cuando es necesario manejar o
medir sustancias volátiles o toxicas en lugar de utilizar la boca del
operador.
Gradillas
Son soportes fabricados de madera, alambre, plástico o vidrio.
Sus formas son variadas dependiendo del material que se desee usar.
Así, como gradillas para tubos de ensayo tienen una serie de orificios
para colocarlos, y unas varillas cortas cuando se colocan invertidos,
facilitando el escurrimiento de líquidos. Otras gradillas se construyen
específicamente para sostener pipetas o matraces. Además, existen las
que facilitan algunas operaciones como la filtración. Su uso es
importante, ya que permite al técnico tener a la mano el material,
colocarlo en el orden deseado conforme a los resultados de su
experimento y facilitan escurrir del agua una vez que ha sido lavado.
18

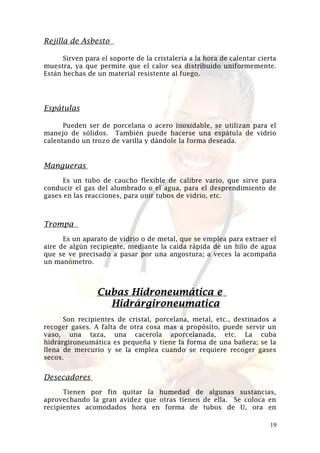

19. Rejilla de Asbesto
Sirven para el soporte de la cristalería a la hora de calentar cierta
muestra, ya que permite que el calor sea distribuido uniformemente.
Están hechas de un material resistente al fuego.
Espátulas
Pueden ser de porcelana o acero inoxidable, se utilizan para el
manejo de sólidos. También puede hacerse una espátula de vidrio
calentando un trozo de varilla y dándole la forma deseada.
Mangueras
Es un tubo de caucho flexible de calibre vario, que sirve para
conducir el gas del alumbrado o el agua, para el desprendimiento de
gases en las reacciones, para unir tubos de vidrio, etc.
Trompa
Es un aparato de vidrio o de metal, que se emplea para extraer el
aire de algún recipiente, mediante la caída rápida de un hilo de agua
que se ve precisado a pasar por una angostura; a veces la acompaña
un manómetro.
Cubas Hidroneumática e
Hidrárgironeumatica
Son recipientes de cristal, porcelana, metal, etc., destinados a
recoger gases. A falta de otra cosa mas a propósito, puede servir un
vaso, una taza, una cacerola aporcelanada, etc. La cuba
hidrárgironeumática es pequeña y tiene la forma de una bañera; se la
llena de mercurio y se la emplea cuando se requiere recoger gases
secos.
Desecadores
Tienen por fin quitar la humedad de algunas sustancias,
aprovechando la gran avidez que otras tienen de ella. Se coloca en
recipientes acomodados hora en forma de tubos de U, ora en
19

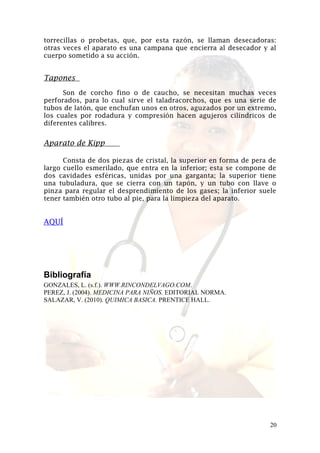

20. torrecillas o probetas, que, por esta razón, se llaman desecadoras:
otras veces el aparato es una campana que encierra al desecador y al
cuerpo sometido a su acción.
Tapones
Son de corcho fino o de caucho, se necesitan muchas veces
perforados, para lo cual sirve el taladracorchos, que es una serie de
tubos de latón, que enchufan unos en otros, aguzados por un extremo,
los cuales por rodadura y compresión hacen agujeros cilíndricos de
diferentes calibres.
Aparato de Kipp
Consta de dos piezas de cristal, la superior en forma de pera de
largo cuello esmerilado, que entra en la inferior; esta se compone de
dos cavidades esféricas, unidas por una garganta; la superior tiene
una tubuladura, que se cierra con un tapón, y un tubo con llave o
pinza para regular el desprendimiento de los gases; la inferior suele
tener también otro tubo al pie, para la limpieza del aparato.
AQUÍ
Bibliografía
GONZALES, L. (s.f.). WWW.RINCONDELVAGO.COM.
PEREZ, J. (2004). MEDICINA PARA NIÑOS. EDITORIAL NORMA.
SALAZAR, V. (2010). QUIMICA BASICA. PRENTICE HALL.
20
