Este documento presenta los resultados de una investigación sobre las patologías del concreto en un canal de riego en Perú. La investigación encontró que la grieta era la patología más común, afectando un 11.6% del área total del canal con un nivel de severidad moderado. Basado en este análisis, la condición de servicio general del canal se determinó como regular. El objetivo era evaluar las patologías para determinar las acciones necesarias para prolongar la vida útil del canal.

1. “DETERMINACIÓN Y EVALUACIÓN DE PATOLOGÍAS DEL CONCRETO EN
EL CANAL DE RIEGO HUACATOMA, DESDE EL TRAMO 3+500 AL 4+500 DEL
DISTRITO DE PARIACOTO, PROVINCIA DE HUARAZ, DEPARTAMENTO DE
ANCASH – 2018.”
“DETERMINATION AND EVALUATION OF PATHOLOGIES OF THE
CONCRETE IN THE IRRIGATION CHANNEL HUACATOMA, FROM SECTION 3
+ 500 TO 4 + 500 OF THE DISTRICT OF PARIACOTO, PROVINCE OF HUARAZ,
DEPARTMENT OF ANCASH - 2018.”
Autor: Luis Calixto Tuya Diaz
ORCID: ORCID: 0000-0003-1818-9385
Institución: Universidad Católica Los Ángeles de Chimbote-Facultad de Ingeniería-
Escuela profesional de Ingeniería Civil.
Correo electrónico: luistuyadiaz@gmail.com

2. 2
Resumen
El presente trabajo de investigación, surge ante el planteamiento de un problema: ¿En qué
medida la determinación y evaluación de las patologías del concreto en el canal de riego,
nos permite obtener la condición de servicio en las que se encuentra el canal?, para dar
respuesta este problema, se planteó como objetivo general: Determinar y evaluar las
patologías del concreto en el canal de riego Huacatoma, para determinar la condición de
servicio; y como objetivos específicos se planteó: Determinar las patologías que presenta
el concreto, evaluar las patologías del concreto tomando en cuenta los niveles de
severidad y áreas afectadas, y obtener la condición de servicio del canal. El tipo de
investigación es descriptivo, mixto, de corte transversal y no experimental: la población
estuvo conformada por el sistema de riego, la muestra está conformada por los tramos
3+500 al 4+500 y las unidades muéstrales se consideraron por cada junta constructiva del
canal, como variables de investigación se tuvieron a las patologías y a la condición de
servicio. Para la recolección de datos se utilizó una ficha técnica de recolección y para el
procesamiento de información, se utilizó la ficha técnica de evaluación, se elaboró
gráficos y tablas, para dar como resultado que la patología grieta es la que mayor daño
causa, con un 11.60% equivalente a 14.69 m2 del área total, con un nivel de severidad
moderado, posteriormente se realizó el diagnóstico del canal de la que se concluye que la
condición de servicio del canal es regular.
Palabras clave: Canal, concreto, condición de servicio, patología

3. 3
Summary
This research work arises when faced with a problem: To what extent does the
determination and evaluation of concrete pathologies in the irrigation canal allow us to
obtain the service condition in which the canal is located? To answer this problem, the
general objective was: To determine and evaluate the pathologies of the concrete in the
Huacatoma irrigation canal, to determine the service condition; and as specific objectives
it was proposed: Determine the pathologies presented by the concrete, evaluate the
concrete pathologies taking into account the severity levels and affected areas, and obtain
the service condition of the canal. The type of research is descriptive, mixed, cross-
sectional and non-experimental: the population was made up of the irrigation system, the
sample is made up of sections 3 + 500 to 4 + 500 and the sample units were considered
for each constructive meeting of the channel, as research variables were pathologies and
service condition. For data collection there is a technical data sheet for collection and for
the processing of information, the technical data sheet for evaluation, graphics and tables
were prepared, to give as a result that crack pathology is the one that causes the most
damage, with 11.60% equivalent to 14.69 m2 of the total area, with a moderate level of
severity, the canal was subsequently diagnosed, concluding that the condition of the canal
service is regular.
Keywords: Channel, concrete, condition of service, pathology

4. 4
Introducción
El canal Huacatoma presenta patologías desde el tramo 3+500 al 4+500, las cuales traen
como consecuencia el deterioro de la estructura, por tanto, para la realización de esta
investigación se realizó el planteamiento del problema, de la siguiente manera: ¿En qué
medida la determinación y evaluación de las patologías del concreto en el canal de riego
Huacatoma, desde el tramo 3+500 al 4+500 del distrito de Pariacoto, provincia de Huaraz,
región Ancash, nos permitirá obtener la condición de servicio en las que se encuentra el
canal?
Los canales de concreto son conductos revestidos, su función principal es transportar agua
por acción de la gravedad, en el caso de canales de riego conducen el agua desde los
sistemas de captación hasta el campo o terreno donde requiere ser regado.
Para un óptimo funcionamiento del canal, este debería haber tenido un adecuado proceso
constructivo y en su operación contar con el mantenimiento correspondiente para así
evitar problemas patológicos futuros que afecten su rendimiento, pero no todos los
canales cuentan lo anterior mencionado motivo por el cual, se tomara como tema de
investigación. Para el canal de riego Huacatoma no existe un plan de gestión de
mantenimiento y operación, tal es reflejo de las condiciones en que se encuentra el canal
de riego, siendo el agua un factor determinante en la economía de la población que
subsiste de la agricultura, es de vital necesidad determinar sus patologías, evaluarlas,
determinar sus áreas afectadas y catalogar su condición de servicio del canal.
La importancia de este trabajo es que al concluirlo se obtendrán resultados y de ellos
recomendaciones que servirán para poder prologar la vida útil del canal, ya que las
recomendaciones se centran en los cuidados, mantenimientos y una recomendación de
solución. Esto será de mucha importancia para los agricultores de la zona.

5. 5
El presente trabajo de investigación se justifica porque existe la necesidad de saber cuál
es el grado de vulnerabilidad y establecer un diagnostico actual de la condición de servicio
del canal de riego Huacatoma, del distrito de Pariacoto, provincia de Huaraz, región
Ancash. A partir de la determinación y evaluación de las patologías que las viene
atacando.
Para respuesta al problema, se ha planteo como objetivo general:
Determinar y evaluar las patologías del concreto en el canal de riego Huacatoma, para
determinar la condición de servicio
y como objetivos específicos se planteó: Determinar las patologías que presenta el
concreto, evaluar las patologías del concreto y las áreas afectadas y obtener la condición
de servicio del canal.

6. 6
Materiales y métodos
El tipo de investigación es observacional porque no existe intervención del investigador;
es retrospectiva porque se recoger datos donde el investigador no ha tenido participación;
es transversal porque todas las variables son medidas una sola vez; es descriptiva porque
se estima parámetros en población partiendo de una muestra; es mixta al ser un proceso
que recolecta, analiza y vincula datos cuantitativos y cualitativos en un mismo estudio al
cuantificar áreas afectadas y describirlas. Como variables de investigación se tienen a las
patologías y a la condición de servicio. Se describirá el fenómeno en una circunstancia
temporal haciendo uso de técnicas de visualización.
Para la presente investigación la población está conformada por el sistema de riego, la
muestra está conformada por los tramos 3+500 a 4+500 y las unidades muéstrales fueron
tomadas por cada junta constructiva del canal. Se utilizó la evaluación visual y la toma
de datos como instrumento de recolección de datos en la muestra según el muestreo.
Mediante la técnica de la observación se localizó 12 unidades muestrales, de las cuales se
obtuvo información sobre las lesiones patológicas encontradas, para analizarlas,
identificarlas, clasificarlas y establecer su condición de servicio. Para la recolección de
esta información se empleó una ficha técnica de recolección de datos, donde se registró
las unidades muestrales afectadas por lesiones patológicas con su respectiva codificación
y ubicación dentro de la progresiva, se registró el tipo de patología que afecta al fondo,
margen izquierdo y derecho del canal, indicando el área afectada en metros cuadrados y
en porcentajes, se estableció el nivel de severidad de cada patología de acuerdo a su
abertura y dimensión. Para la medición de los indicadores patológicos se hizo el uso de
instrumentos de medición como una regla graduada, vernier, wincha y una cámara
fotográfica

7. 7
El plan de análisis consistió en tomar el registro de las 12 unidades muestrales, donde se
ubicaron las patologías más resaltantes y con la ayuda del vernier y una wincha se
registraron sus dimensiones y aberturas, esta información fue registrada en la ficha técnica
de recolección de datos, las cuales fueron analizadas en una ficha técnica de evaluación,
donde se obtuvo las áreas afectadas y aberturas, que fueron evaluadas para clasificarlas
en niveles de severidad, con las áreas afectadas se elaboraron gráficos y cuadros
estadísticos, en donde se determinó la patología más predominante, se obtuvo en nivel de
severidad por unidad experimental y se determinó la condición de servicio en la que se
encuentra el canal.
Al realizar esta investigación se tuvo presente los siguientes principios éticos:
Protección a la persona, se aseguró el bienestar humano y material en el proceso de
investigación
Cuidado del medio ambiente y biodiversidad, en la búsqueda del conocimiento se requirió
que como investigador no cause daños con el fin de obtener beneficios a la naturaleza y
biodiversidad.
Beneficencia y no maleficencia, como investigador no se causo daños a la propiedad
ajena, se obtuvo datos confiables y verdaderos sin la alteración a beneficio propio.
Justicia, En la investigación se respeto los derechos de autor y propiedad intelectual,
recurriendo a los citados de los textos, no incurriendo al plagio.
Integridad científica, en base a los valores éticos, es que este proyecto de investigación
se realizó, siendo veraces los análisis y resultados conforme a lo recopilado y evaluado,
la integridad y rectitud han sobresalido en esta investigación.

8. 8

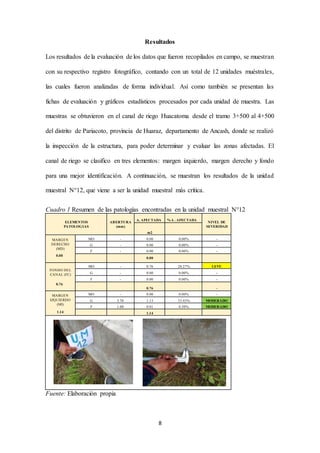

Resultados
Los resultados de la evaluación de los datos que fueron recopilados en campo, se muestran
con su respectivo registro fotográfico, contando con un total de 12 unidades muéstrales,
las cuales fueron analizadas de forma individual. Así como también se presentan las
fichas de evaluación y gráficos estadísticos procesados por cada unidad de muestra. Las
muestras se obtuvieron en el canal de riego Huacatoma desde el tramo 3+500 al 4+500
del distrito de Pariacoto, provincia de Huaraz, departamento de Ancash, donde se realizó
la inspección de la estructura, para poder determinar y evaluar las zonas afectadas. El
canal de riego se clasifico en tres elementos: margen izquierdo, margen derecho y fondo
para una mejor identificación. A continuación, se muestran los resultados de la unidad
muestral N°12, que viene a ser la unidad muestral más crítica.
Cuadro 1 Resumen de las patologías encontradas en la unidad muestral N°12
ELEMENTOS
PATOLOGIAS
ABERTURA
(mm)
A. AFECTADA %A . AFECTADA
NIVEL DE
SEVERIDAD
m2
MARGEN
DERECHO
(MD)
MO - 0.00 0.00% -
G - 0.00 0.00% -
F - 0.00 0.00% -
0.00
0.00
FONDO DEL
CANAL (FC)
MO - 0.76 20.27% LEVE
G - 0.00 0.00% -
F - 0.00 0.00% -
0.76
0.76 -
MARGEN
IZQUIERDO
(MI)
MO - 0.00 0.00% -
G 3.70 1.13 33.43% MODERADO
F 1.00 0.01 0.30% MODERADO
1.14 1.14
Fuente: Elaboración propia

9. 9
Cada unidad muestral tiene 10.51 m2, para hacer la definición de severidad de las
diferentes patologías encontradas en el canal de riego se tuvo presente en cuenta las
aberturas (mm), porcentaje de área con patologías y sin patologías; y se usó la
denominación de los niveles de severidad (leve, moderado, severo).
Tabla 1 Incidencia de las patologías encontradas en la unidad muestral N°12
Patologías
Área con
patologías (m2)
Incidencia de
daños (%)
NIVEL DE
SEVERIDAD
MOHO 0.76 7.23% LEVE
GRIETAS 1.13 10.75% MODERADO
FISURAS 0.01 0.10% MODERADO
Fuente: Elaboración propia
Interpretación: La tabla 1, indica que de las dos patologías encontradas, las grietas tienen
1.13 m2 de área afectada en la unidad muestral 12. Se concluye que su mayor área frente
a las demás patologías es por su afectación en el espesor del margen izquierdo.
Figura 1 Gráfico de barras de porcentaje de área afectada en la UM-12
Fuente: Elaboración propia
Interpretación: La Figura 1, indica la presencia de patologías en porcentajes en la unidad
muestral 12, representadas en gráficos de barras, donde muestra que la grieta es la
patología que tiene mayor área afectada con un 10.75%, en esta unidad muestral la grieta
0.00%
10.00%
20.00%
MOHO GRIETAS FISURAS
7.23%
10.75%
0.10%
PATOLOGIAS EN LA UNIDAD MUESTRAL12

10. 10
es la patología más predominante y es determinante para obtener el nivel de severidad de
la unidad muestral.
 Unidad muestral 12: Unidad muestral 12: En esta sección del canal se determina que
las patologías que presenta el concreto son grietas en el margen izquierdo, fisuras en el
margen derecho y moho en el fondo, al evaluar las patologías y áreas afectadas en esta
sección, se encuentran que las grieta presentan un nivel de severidad moderado con un
área de 1.13 m2, el moho con un nivel de severidad leve con un área de 0.76 m2 y la
fisura con un nivel de severidad moderado con un área de 0.01 m2. Esta sección tiene
un área de 10.51 m2, donde se identificó que el área afectada es 1.90 m2 equivalente a
18.08% del área de la unidad muestral. En esta unidad muestral, se identifica que el
nivel de severidad es Moderado, por presentar una grieta con abertura de 3.70 mm,
según el autor Avendaño, refiere que las grietas con aberturas de 1 mm a 4 mm son
consideradas moderadas.
 De las 12 unidades muéstrales en conjunto, estas representan un área de 126.12 m2 de
los cuales el 0.14 m2 está afectada por la patología fisura, equivalente a un 0.11% del
área total.
 De las 12 unidades muéstrales en conjunto, estas representan un área de 126.12 m2 de
los cuales el 14.69 m2 está afectada por la patología grieta, equivalente a un 11.60 %
del área total.
 De las 12 unidades muéstrales en conjunto, estas representan un área de 126.12 m2 de
los cuales el 9.16 m2 está afectada por la patología moho, equivalente a un 7.26 % del
área total.
El nivel de severidad del canal es moderado, esta no compromete la operatividad del
canal, pero si requiere tratamientos para reestablecerla a sus condiciones iniciales, por
tal motivo la condición de servicio del canal es regular.

11. 11
Discusión
En el canal de riego Huacatoma presenta la presencia de fisuras son mayormente en el
margen derecho, estas se presentan un nivel de severidad moderado. Santiago (9) en su
investigación manifiesta que “las fisuras que encontró son a causa de la siembra no
controlada de especies nativas y la ausencia de limpieza periódica”. Estos resultados se
asemejan a los encontrados, porque en el canal Huacatoma, el margen derecho también
está apoyado a terrenos agrícolas y en estos márgenes no existe una adecuada limpieza
de las plantaciones que al penetral el suelo ejerce fuerza de empuje sumada a la de la
tierra.
El canal de riego Huacatoma en los márgenes de lado izquierdo presenta grietas con un
nivel de severidad moderado. Saiz (11) en su investigación manifiesta que “las grietas
de la estructura se dieron por un deficiente proceso constructivo, en ciertas partes por
ausencia de juntas”. Estos resultados son similares a los encontrados en la investigación
porque en el proceso constructivo se debió tener en cuenta un adecuado proceso y
control de calidad del concreto para climas elevados y las juntas existen, pero no están
bien mantenidas.
El canal de riego Huacatoma en el fondo del canal presenta Moho con un nivel de
severidad leve. Quispe (4) en su investigación manifiesta que “el moho se origina por
presencia de porosidad en los muros en la caja del canal donde se adicionan las esporas
de los mohos”. Estos resultados guardan relación con lo investigado, el fondo del canal
se encuentra desgastado con presencia de porosidades por la abrasión de particulas
contenidas en el agua transportada, se debió considerar antes una velocidad adecuada,
una pendiente no fuerte y una rugosidad determinada para este tipo de canales.

12. 12

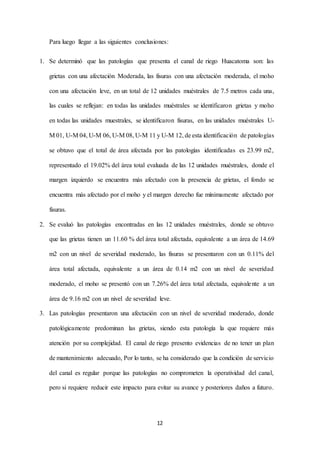

Para luego llegar a las siguientes conclusiones:
1. Se determinó que las patologías que presenta el canal de riego Huacatoma son: las
grietas con una afectación Moderada, las fisuras con una afectación moderada, el moho
con una afectación leve, en un total de 12 unidades muéstrales de 7.5 metros cada una,
las cuales se reflejan: en todas las unidades muéstrales se identificaron grietas y moho
en todas las unidades muestrales, se identificaron fisuras, en las unidades muéstrales U-
M 01, U-M 04, U-M 06, U-M 08, U-M 11 y U-M 12, de esta identificación de patologías
se obtuvo que el total de área afectada por las patologías identificadas es 23.99 m2,
representado el 19.02% del área total evaluada de las 12 unidades muéstrales, donde el
margen izquierdo se encuentra más afectado con la presencia de grietas, el fondo se
encuentra más afectado por el moho y el margen derecho fue mínimamente afectado por
fisuras.
2. Se evaluó las patologías encontradas en las 12 unidades muéstrales, donde se obtuvo
que las grietas tienen un 11.60 % del área total afectada, equivalente a un área de 14.69
m2 con un nivel de severidad moderado, las fisuras se presentaron con un 0.11% del
área total afectada, equivalente a un área de 0.14 m2 con un nivel de severidad
moderado, el moho se presentó con un 7.26% del área total afectada, equivalente a un
área de 9.16 m2 con un nivel de severidad leve.
3. Las patologías presentaron una afectación con un nivel de severidad moderado, donde
patológicamente predominan las grietas, siendo esta patología la que requiere más
atención por su complejidad. El canal de riego presento evidencias de no tener un plan
de mantenimiento adecuado, Por lo tanto, se ha considerado que la condición de servicio
del canal es regular porque las patologías no comprometen la operatividad del canal,
pero si requiere reducir este impacto para evitar su avance y posteriores daños a futuro.

13. 13
Referencias bibliográficas
1. Juárez L. Grietas en el concreto reforzado del canal de aducción del proyecto hidroeléctrico
Palin ii. [Tesis para optar el grado de ingeniero civil]. Guatemala: Guatemala; Universidad
de San Carlos de Guatemala; 2014.
2. Crespo D. Propuesta de procedimiento para la evaluación y diagnóstico de obras hidráulicas.
[Tesis de pregrado]. Santa Clara: Cuba; Universidad Central “Marta Abreu” de Las Villas;
2015
3. Álvarez G. Simulación de patologías a obras hidráulicas, caso de estudio presa Zaza- La
Habana, Cuba. [Citado 29 de abril del 2020]. Recuperado de:
http://www.redciencia.cu/geobiblio/paper/2015b_Alvarez%20Gonzalez.pdf
4. Quispe D. Determinación y evaluación de patologías del concreto del canal de regadío del
distrito de Huacrachuco. [Tesis para optar el grado de ingeniero civil]. Huacrachucho; Peru:
Universidad Católica los Ángeles de Chimbote; 2017.
5. Mogollon D. Determinación y evaluación de las patologías del concreto en el canal de riego
t-52 de la comisión de usuarios el algarrobo valle hermoso, sector la Peñita, distrito de
Tambogrande, provincia de Piura, región Piura, agosto – 2016. [Tesis para optar el grado de
ingeniero civil]. Piura; Perú: Universidad Católica los Ángeles de Chimbote; 2016.
6. Aguilar D. Determinación y evaluación de las patologías del concreto en el canal de regadío,
desde las progresivas 1+100 a 2+100 ubicado en el centro poblado Huallhua, distrito de
Huaccana, provincia de Chincheros, región Apurímac, mayo – 2017. [Tesis para optar el
grado de ingeniero civil]. Apurimac; Peru: Universidad Católica los Ángeles de Chimbote;
2017.
7. Delgado J. Determinación y evaluación de las patologías del concreto de canal regadío
Marcacocha desde el tramo 0+000 hasta 1+000 del Distrito de Uco, Provincia Huari,
Departamento Ancash, marzo – 2018. [Tesis para optar el título de ingeniero civil]. Huaraz;
Perú: Universidad Católica los Ángeles de Chimbote; 2018.
8. Melgarejo D. Determinación y Evaluación de patologías del concreto en el canal de riego
Puchca entre las progresivas (2+000 al 3+000) en el centro poblado de Huariamasga, distrito
de Huachis, provincia de Huari, departamento de Áncash – 2018. [Tesis para optar el título
de ingeniero civil]. Huaraz; Perú: Universidad Católica los Ángeles de Chimbote; 2018.
9. Santiago S. Determinación y evaluación de las patologías del concreto en el canal de riego
Pokiac Norte entre las progresivas 0+000 – 1+000 del sector Pokiac, Distrito de
Independencia, Provincia de Huaraz, Departamento de Ancash – 2018.. [Tesis para optar el
grado de ingeniero civil]. Huaraz; Peru: Universidad Católica los Ángeles de Chimbote;
2018.
10. Diseño hidráulico de canales [Diapositiva]. Lima: Giovene Pérez Campomanes; 2010. [84
Diapositivas]. Recuperado de:
http://biblioteca.uns.edu.pe/saladocentes/archivoz/publicacionez/sexta_sesion_dise%F1o_
hidraulico_de_canales.pdf
11. Saiz, J. Olavarrieta, M y Saiz A. Canales abiertos [Internet]. Mexico: Universidad de
Sonora; 2012 [Citado 25 de junio del 2018]. Recuperado de:
ftp://soporte.uson.mx/PUBLICO/04_INGENIERIA.CIVIL/Hidraulica%20SZ/Hidr%E1uli
ca%20I%20Cap_3_Canales.pdf

14. 14

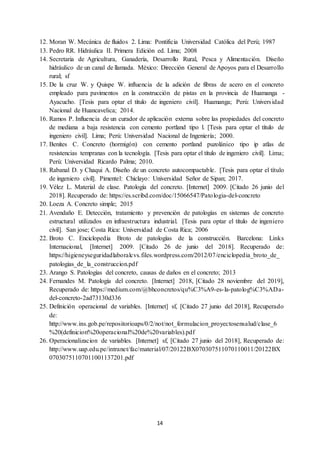

12. Moran W. Mecánica de fluidos 2. Lima: Pontificia Universidad Católica del Perú; 1987
13. Pedro RR. Hidráulica II. Primera Edición ed. Lima; 2008
14. Secretaria de Agricultura, Ganadería, Desarrollo Rural, Pesca y Alimentación. Diseño
hidráulico de un canal de llamada. México: Dirección General de Apoyos para el Desarrollo
rural; sf
15. De la cruz W. y Quispe W. influencia de la adición de fibras de acero en el concreto
empleado para pavimentos en la construcción de pistas en la provincia de Huamanga -
Ayacucho. [Tesis para optar el título de ingeniero civil]. Huamanga; Perú: Universidad
Nacional de Huancavelica; 2014.
16. Ramos P. Influencia de un curador de aplicación externa sobre las propiedades del concreto
de mediana a baja resistencia con cemento portland tipo l. [Tesis para optar el título de
ingeniero civil]. Lima; Perú: Universidad Nacional de Ingeniería; 2000.
17. Benites C. Concreto (hormigón) con cemento portland puzolánico tipo ip atlas de
resistencias tempranas con la tecnología. [Tesis para optar el título de ingeniero civil]. Lima;
Perú: Universidad Ricardo Palma; 2010.
18. Rabanal D. y Chaqui A. Diseño de un concreto autocompactable. [Tesis para optar el título
de ingeniero civil]. Pimentel: Chiclayo: Universidad Señor de Sipan; 2017.
19. Vélez L. Material de clase. Patología del concreto. [Internet] 2009. [Citado 26 junio del
2018]. Recuperado de: https://es.scribd.com/doc/15066547/Patologia-del-concreto
20. Loeza A. Concreto simple; 2015
21. Avendaño E. Detección, tratamiento y prevención de patologías en sistemas de concreto
estructural utilizados en infraestructura industrial. [Tesis para optar el título de ingeniero
civil]. San jose; Costa Rica: Universidad de Costa Rica; 2006
22. Broto C. Enciclopedia Broto de patologías de la construcción. Barcelona: Links
Internacional, [Internet] 2009. [Citado 26 de junio del 2018]. Recuperado de:
https://higieneyseguridadlaboralcvs.files.wordpress.com/2012/07/enciclopedia_broto_de_
patologias_de_la_construccion.pdf
23. Arango S. Patologías del concreto, causas de daños en el concreto; 2013
24. Fernandes M. Patología del concreto. [Internet] 2018, [Citado 28 noviembre del 2019],
Recuperado de: https://medium.com/@bhconcretos/qu%C3%A9-es-la-patolog%C3%ADa-
del-concreto-2ad73130d336
25. Definición operacional de variables. [Internet] sf, [Citado 27 junio del 2018], Recuperado
de:
http://www.ins.gob.pe/repositorioaps/0/2/not/not_formulacion_proyectosensalud/clase_6
%20(definicion%20operacional%20de%20variables).pdf
26. Operacionalizacion de variables. [Internet] sf, [Citado 27 junio del 2018], Recuperado de:
http://www.uap.edu.pe/intranet/fac/material/07/20122BX070307511070110011/20122BX
07030751107011001137201.pdf

15. 15
Tablas, cuadros y graficos
Cuadro 2 Resumen de la patología fisura de todas las unidades muéstrales
RESUMEN DE PATOLOGIA FISURA EN TODAS LAS UNIDADES MUESTRALES
Unidades
Muestrales
Progresiva (km)
Longitud
(m)
Área
total
(m2)
Área
con
Fisura
Área sin
fisura
Porcentaje
con fisura
Porcentaje
sin fisura
N.S
U-M 01 3+550-3+557.5 7.50 10.51 0.01 10.50 0.10% 99.90% M
U-M 02 3+557.5-3+565 7.50 10.51 0.00 10.51 0.00% 100.00% -
U-M 03 3+967.5-3+975 7.50 10.51 0.00 10.51 0.00% 100.00% -
U-M 04 4+135-4+142.5 7.50 10.51 0.03 10.48 0.29% 99.71% M
U-M 05 4+180-4+187.5 7.50 10.51 0.00 10.51 0.00% 100.00% -
U-M 06 4+217.5-4+225 7.50 10.51 0.04 10.47 0.38% 99.62% M
U-M 07 4+262.5-4+270 7.50 10.51 0.00 10.51 0.00% 100.00% -
U-M 08 4+300-4+307.5 7.50 10.51 0.03 10.48 0.29% 99.71% M
U-M 09 4+322.5-4+330 7.50 10.51 0.00 10.51 0.00% 100.00% -
U-M 10 4+390-4+397.5 7.50 10.51 0.00 10.51 0.00% 100.00% -
U-M 11 4+412.5-4+420 7.50 10.51 0.02 10.49 0.19% 99.81% M
U-M 12 4+442.5-4+450 7.50 10.51 0.01 10.50 0.10% 99.90% M
12 U-M 90.00 126.12 0.14 125.98 0.11% 99.89% M
Fuente: Elaboración propia
Cuadro 3 Resumen de la patología grieta de todas las unidades muéstrales
RESUMEN DE PATOLOGIA GRIETA EN TODAS LAS UNIDADES MUESTRALES
Unidades
Muestrales
Progresiva (km)
Longitud
(m)
Area
total
(m2)
Area
con
Grieta
Area sin
Grieta
Porcentaje
con Grieta
Porcentaje
sin grieta
N.S
U-M 01 3+550-3+557.5 7.50 10.51 1.13 9.38 10.75% 89.25% M
U-M 02 3+557.5-3+565 7.50 10.51 1.13 9.38 10.75% 89.25% M
U-M 03 3+967.5-3+975 7.50 10.51 1.13 9.38 10.75% 89.25% M
U-M 04 4+135-4+142.5 7.50 10.51 1.13 9.38 10.75% 89.25% M
U-M 05 4+180-4+187.5 7.50 10.51 1.13 9.38 10.75% 89.25% M
U-M 06 4+217.5-4+225 7.50 10.51 1.13 9.38 10.75% 89.25% M
U-M 07 4+262.5-4+270 7.50 10.51 2.26 8.25 21.50% 78.50% M
U-M 08 4+300-4+307.5 7.50 10.51 1.13 9.38 10.75% 89.25% M
U-M 09 4+322.5-4+330 7.50 10.51 1.13 9.38 10.75% 89.25% M
U-M 10 4+390-4+397.5 7.50 10.51 1.13 9.38 10.75% 89.25% M
U-M 11 4+412.5-4+420 7.50 10.51 1.13 9.38 10.75% 89.25% M
U-M 12 4+442.5-4+450 7.50 10.51 1.13 9.38 10.75% 89.25% M
12 U-M 90.00 126.12 14.69 111.43 11.60% 88.35% M
Fuente: Elaboración propia

16. 16
Cuadro 4 Resumen de la patología moho de todas las unidades muéstrales
RESUMEN DE PATOLOGIA MOHO EN TODAS LAS UNIDADES MUESTRALES
Unidades
Muestrales
Progresiva (km)
Longitud
(m)
Area
total
(m2)
Area
con
Moho
Area sin
Moho
Porcentaje
con Moho
Porcentaje
sin Moho
N.S
U-M 01 3+550-3+557.5 7.50 10.51 0.75 9.76 7.14% 92.86% L
U-M 02 3+557.5-3+565 7.50 10.51 0.53 9.98 5.04% 94.96% L
U-M 03 3+967.5-3+975 7.50 10.51 0.86 9.65 8.18% 91.82% L
U-M 04 4+135-4+142.5 7.50 10.51 0.52 9.99 4.95% 95.05% L
U-M 05 4+180-4+187.5 7.50 10.51 1.18 9.33 11.23% 88.77% L
U-M 06 4+217.5-4+225 7.50 10.51 0.87 9.64 8.28% 91.72% L
U-M 07 4+262.5-4+270 7.50 10.51 0.86 9.65 8.18% 91.82% L
U-M 08 4+300-4+307.5 7.50 10.51 0.66 9.85 6.28% 93.72% L
U-M 09 4+322.5-4+330 7.50 10.51 0.52 9.99 4.95% 95.05% L
U-M 10 4+390-4+397.5 7.50 10.51 0.77 9.74 7.33% 92.67% L
U-M 11 4+412.5-4+420 7.50 10.51 0.88 9.63 8.37% 91.63% L
U-M 12 4+442.5-4+450 7.50 10.51 0.76 9.75 7.23% 92.77% L
12 U-M 90.00 126.12 9.16 116.96 7.26% 92.74% L
Fuente: Elaboración propia
Tabla 2 Análisis del nivel de severidad
UNIDAD
MUESTRAL
ELEMENTOS NIVEL DE
SEVERIDAD
M.DERECHO FONDO M.IZQUIERDO
U-M 01 M L M M
U-M 02 - L M M
U-M 03 - L M M
U-M 04 M L M M
U-M 05 - L M M
U-M 06 M L M M
U-M 07 M L M M
U-M 08 M L M M
U-M 09 - L M M
U-M 10 - L M M
U-M 11 - L M M
U-M 12 - L M M
NIVEL DE SEVERIDAD TOTAL M
Fuente: Elaboración propia

17. 17
Gráfico 1. Fotografía de la localización de la unidad muestral 12
Gráfico 2. fotografía de la medición de la abertura de grieta en la unidad
muestral 12
