Butaca L'Homme
- 1. UNIBE Universidad Iberoamericana Escuela deDiseño de Interiores Diseño y Estructura de Muebles Magaly Caba Julissa Arias Hernández 13-0008 Planos Butaca L'Homme Martes 10 de noviembre,2015 Santo Domingo Vectorworks Educational Version Vectorworks Educational Version
- 2. Vectorworks Educational Version VectorworksEducational Version

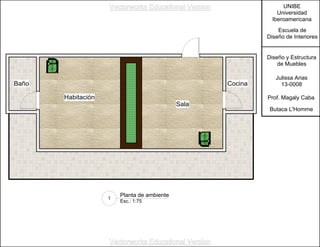

- 3. UNIBE Universidad Iberoamericana Escuela de Diseño deInteriores Diseño y Estructura de Muebles Julissa Arias 13-0008 Prof. Magaly Caba Butaca L'Homme Habitación Sala CocinaBaño Planta de ambiente Esc.: 1:75 1 Vectorworks Educational Version Vectorworks Educational Version
- 4. 0.40 108.30° 0.75 0.40 0.27 UNIBE Universidad Iberoamericana Escuela de Diseño deInteriores Diseño y Estructura de Muebles Julissa Arias 13-0008 Prof. Magaly Caba Butaca L'Homme Elevación Lateral Esc.: 1:20 2 Elevación Posterior Esc.: 1:20 2 0.75 0.93 0.40 0.15 0.65 Elevación frontal Esc.: 1:20 2 0.81 0.73 0.52 Planta Esc.: 1:20 2 Vectorworks Educational Version Vectorworks Educational Version

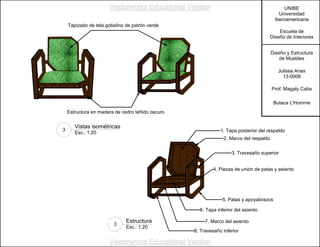

- 5. UNIBE Universidad Iberoamericana Escuela de Diseño deInteriores Diseño y Estructura de Muebles Julissa Arias 13-0008 Prof. Magaly Caba Butaca L'Homme Estructura Esc.: 1:20 3 1. Tapa posterior del respaldo 2. Marco del respaldo 3. Travesaño superior 4. Piezas de unión de patas y asiento 5. Patas y apoyabrazos 6. Tapa inferior del asiento 7. Marco del asiento 8. Travesaño inferior Tapizado de tela gobelino de patrón verde Estructura en madera de cedro teñido oscuro Vistas isométricas Esc.: 1:20 3 Vectorworks Educational Version Vectorworks Educational Version

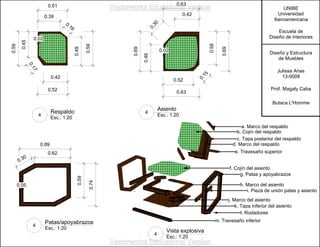

- 6. 0.46 0.69 0.58 0.69 0.52 0.63 0.42 0.63 0.30 0.15 0.02 0.39 0.51 0.45 0.59 0.42 0.52 0.49 0.59 0.17 0.16 0.02 0.59 0.74 0.62 0.89 0.30 0.05 Respaldo Esc.: 1:20 4 Asiento Esc.: 1:20 4 Patas/apoyabrazos Esc.:1:20 4 Vista explosiva Esc.: 1:20 4 UNIBE Universidad Iberoamericana Escuela de Diseño de Interiores Diseño y Estructura de Muebles Julissa Arias 13-0008 Prof. Magaly Caba Butaca L'Homme a. Marco del respaldo b. Cojín del respaldo c. Tapa posterior del respaldo d. Marco del respaldo e. Travesaño superior f. Cojín del asiento g. Patas y apoyabrazos h. Marco del asiento i. Pieza de unión patas y asiento j. Marco del asiento k. Tapa inferior del asiento l. Rodadores m. Travesaño inferior Vectorworks Educational Version Vectorworks Educational Version

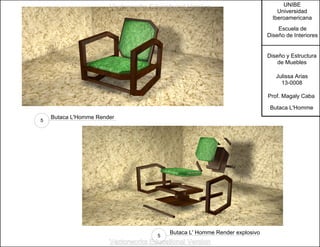

- 7. UNIBE Universidad Iberoamericana Escuela de Diseño deInteriores Diseño y Estructura de Muebles Julissa Arias 13-0008 Prof. Magaly Caba Butaca L'Homme Butaca L' Homme Render explosivo 5 Butaca L'Homme Render 5 Vectorworks Educational Version Vectorworks Educational Version

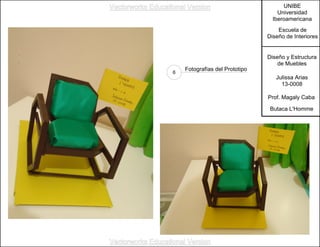

- 8. UNIBE Universidad Iberoamericana Escuela de Diseño deInteriores Diseño y Estructura de Muebles Julissa Arias 13-0008 Prof. Magaly Caba Butaca L'Homme Fotografías del Prototipo 6 Vectorworks Educational Version Vectorworks Educational Version
