En definitiva, éste catálogo serie novalínea metal luxe, recoge algunos productos de
componente metálico, tales, como dispositivos y líneas de anclaje, barandillas, sistemas
para la fabricación de encofrados, y siempre, con la garantía MultiGarBen.
ingeniería preventiva
novalínea metal luxe
soluciones técnicas especializadas
creaciones preventivas, s.l.u.
6. utilización 3 personas
Dispositivos equipados con líneas de anclaje flexibles horizontales (<15º) conforme a la
norma europea EN 795:2012 tipo C “protección contra caídas de altura. Dispositivos de
anclaje. Requisitos y ensayos" y, a la especificación técnica CEN/TS 16415:2013 “Equipos
de protección individual contra caídas de altura. Dispositivos de anclaje.
Recomendaciones relativas a los dispositivos de anclaje para ser utilizados por
3 personas al mismo tiempo”.
NOVALÍNEA METAL LUXE
Líneas de anclaje ref. ESTELA – ONA - CART
7. NOVEDAD: cable de 8 mm, longitud máxima de vanos 20 m:
Ref. CABLE 01
Cable acero inoxidable AISI 316 - 7*19+0 – Ø8 mm
Ref. PRENSA 01
Gaza prensada con casquillo y guardacabo
Cable de acero inoxidable AISI 316 -7*19+0 – Ø8 mm
Ref. CABLE 02
Cable acero galvanizado 7*19+0 – Ø8 mm
mmcable
NOVALÍNEA METAL LUXE
Líneas de anclaje ref. ESTELA – ONA - CART

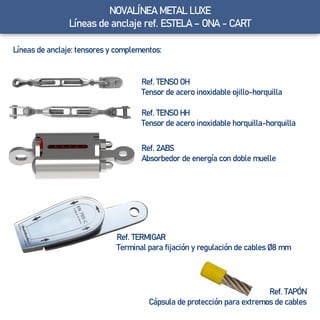

8. Líneas de anclaje: tensores y complementos:
Ref. TENSO OH
Tensor de acero inoxidable ojillo-horquilla
Ref. TENSO HH
Tensor de acero inoxidable horquilla-horquilla
Ref. TAPÓN
Cápsula de protección para extremos de cables
Ref. 2ABS
Absorbedor de energía con doble muelle
Ref. TERMIGAR
Terminal para fijación y regulación de cables Ø8 mm
Líneas de anclaje ref. ESTELA – ONA - CARTNOVALÍNEA METAL LUXE
Líneas de anclaje ref. ESTELA – ONA - CART
9. Líneas de anclaje: ref. TERMIGAR, utilización:
Para facilitar el “paso del cable” introducir el tetón saliente y pasar el mismo por el
interior del mecanismo siguiendo las indicaciones de la etiqueta exterior.
Una vez obtenido el tensado deseado, cortar cable dejando un sobrante de seguridad que
oscile entre 150 y 200mm. Colocar cápsula protectora.
Empujar tetón para propiciar
entrada de cable
Entrada de cable “A” 1 2
Salida de cable “B”
150/200 mm
3
NOVALÍNEA METAL LUXE
Líneas de anclaje ref. ESTELA – ONA - CART

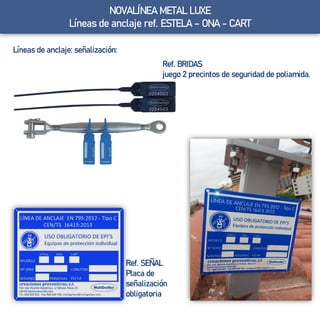

10. Líneas de anclaje: señalización:
Ref. SEÑAL
Placa de
señalización
obligatoria
Ref. BRIDAS
juego 2 precintos de seguridad de poliamida.
NOVALÍNEA METAL LUXE
Líneas de anclaje ref. ESTELA – ONA - CART
11. Líneas de anclaje: dispositivos de seguridad:
Ref. ONA EX
Anclaje extremo de acero tratado
Ref. ESTELA EX
Anclaje extremo de acero inoxidable
AISI 316
Ref. LUXE EX
Anclaje extremo de acero inoxidable
AISI 316 - niquelado
Ref. ONA IN
Anclaje intermedio de acero tratado
Ref. ESTELA IN
Anclaje intermedio de acero inoxidable
AISI 316
Ref. LUXE IN
Anclaje intermedio de acero inoxidable
AISI 316 - niquelado
NOVALÍNEA METAL LUXE
Líneas de anclaje ref. ESTELA – ONA - CART
12. Ref. ESTELA BI-2A
Anclaje amortiguador de acero
inoxidable AISI 316
Ref. LUXE BI-2A
Anclaje amortiguador de acero inoxidable
AISI 316 - niquelado
Ref. ONA BI-BC
Anclaje bifurcación/reenvío de acero
tratado
Ref. ESTELA BI-BC
Anclaje bifurcación/reenvío de acero
inoxidable AISI 316
Ref. LUXE BI-BC
Anclaje bifurcación/reenvío de acero
inoxidable AISI 316 - niquelado
Ref. ONA BI-2A
Anclaje amortiguador de acero tratado
Líneas de anclaje: dispositivos de seguridad:
NOVALÍNEA METAL LUXE
Líneas de anclaje ref. ESTELA – ONA - CART

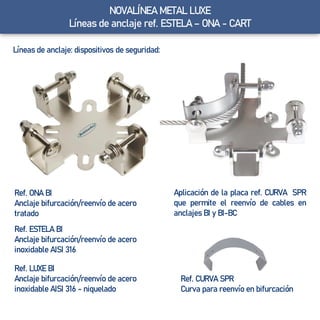

13. Ref. ONA BI
Anclaje bifurcación/reenvío de acero
tratado
Ref. ESTELA BI
Anclaje bifurcación/reenvío de acero
inoxidable AISI 316
Ref. LUXE BI
Anclaje bifurcación/reenvío de acero
inoxidable AISI 316 - niquelado
Ref. CURVA SPR
Curva para reenvío en bifurcación
Aplicación de la placa ref. CURVA SPR
que permite el reenvío de cables en
anclajes BI y BI-BC
Líneas de anclaje: dispositivos de seguridad:
NOVALÍNEA METAL LUXE
Líneas de anclaje ref. ESTELA – ONA - CART
14. Líneas de anclaje: anclaje extremo anclado a hormigón:
NOVALÍNEA METAL LUXE
Líneas de anclaje ref. ESTELA – ONA - CART
15. Ref. CART: carros de traslación:
Ref. CART 01
Carro de traslación extraíble
Imagen:
Carro de traslación
con conector
Ref. INVERSE CART
Adaptador para utilización de carros en líneas invertidas
NOVALÍNEA METAL LUXE
Líneas de anclaje ref. ESTELA – ONA - CART

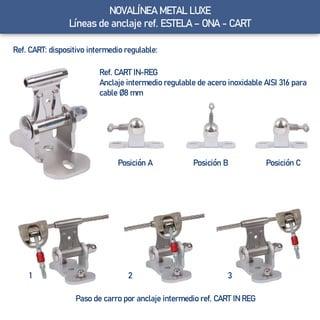

16. Ref. CART: dispositivo intermedio regulable:
Ref. CART IN-REG
Anclaje intermedio regulable de acero inoxidable AISI 316 para
cable Ø8 mm
Posición A Posición CPosición B
Paso de carro por anclaje intermedio ref. CART IN REG
321
NOVALÍNEA METAL LUXE
Líneas de anclaje ref. ESTELA – ONA - CART
17. Ref. CART: dispositivo intermedio regulable:
Anclaje intermedio regulable fijado por sistema de abrazadera
NOVALÍNEA METAL LUXE
Líneas de anclaje ref. ESTELA – ONA - CART

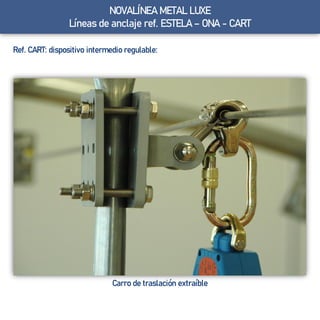

18. Ref. CART: dispositivo intermedio regulable:
Carro de traslación extraíble
NOVALÍNEA METAL LUXE
Líneas de anclaje ref. ESTELA – ONA - CART

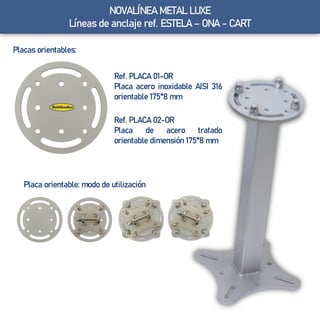

19. Placas orientables:
Ref. PLACA 01-OR
Placa acero inoxidable AISI 316
orientable 175*8 mm
Ref. PLACA 02-OR
Placa de acero tratado
orientable dimensión 175*8 mm
Placa orientable: modo de utilización
NOVALÍNEA METAL LUXE
Líneas de anclaje ref. ESTELA – ONA - CART
20. Placas:
Ref. PLACA 01
Placa acero inoxidable AISI 316 para anclajes
Dimensión 240*240*8 mm
Ref. PLACA 02
Placa de acero tratado para anclajes
Dimensión 240*240*8 mm
Placa+extremo Placa+intermedio Placa+bifurcación
Diseños curvos
+ ligeros
NOVALÍNEA METAL LUXE
Líneas de anclaje ref. ESTELA – ONA - CART
21. Fijación de dispositivos por sistema de abrazadera:
Ref. PLACA A1
Placa acero inoxidable AISI 316 para sistema de
abrazadera + complementos
Dimensión 240*240*8 mm
Ref. PLACA 02
Placa de acero tratado para sistema de
abrazadera + complementos
Dimensión 240*240*8 mm
Abrazadera: placa + contraplaca
NOVALÍNEA METAL LUXE
Líneas de anclaje ref. ESTELA – ONA - CART
23. Fijación de dispositivos por sistema pestañas:
Ref. PESTAÑA 01
Juego 2 pestañas 240 de acero inoxidable
AISI 316 para fijación de placas / postes
Ref. PESTAÑA 02
Juego 2 pestañas 240 de acero tratado
para fijación de placas / postes
Ref. PESTAÑA 01-128
Juego 2 pestañas 128 de acero inoxidable
AISI 316 para fijación de placas / postes
Ref. PESTAÑA 02-128
Juego 2 pestañas 128 de acero tratado
para fijación de placas / postes
Fijación por sistema de pestañas
NOVALÍNEA METAL LUXE
Líneas de anclaje ref. ESTELA – ONA - CART
24. Fijación de dispositivos con placas 128x128mm:
Ref. PLACA 01-128
Placa acero inoxidable AISI 316 para
anclajes.
Ref. PLACA 02-128
Placa acero tratado para anclajes.
Ref. PLACA 01-128i
Placa acero inoxidable AISI 316 para
anclaje intermedio.
Ref. PLACA 02-128i
Placa acero tratado para anclaje
intermedio.
NOVALÍNEA METAL LUXE
Líneas de anclaje ref. ESTELA – ONA - CART
25. Ref. PLACA 20-128
Placa acero tratado para soldar.
Ref. PLACA A1-128
Placa acero inoxidable AISI 316 para
sistema de abrazadera y
complementos.
Ref. PLACA A2-128
Placa acero tratado para sistema de
abrazadera y complementos.
Ref. PLACA 10-128
Placa acero inoxidable AISI 316 para
soldar.
Fijación de dispositivos con placas 128x128mm:
NOVALÍNEA METAL LUXE
Líneas de anclaje ref. ESTELA – ONA - CART
26. Fijación de dispositivos con placas 128x128mm. Ejemplos:
NOVALÍNEA METAL LUXE
Líneas de anclaje ref. ESTELA – ONA - CART
27. Fijación de dispositivos con placas 128x128mm. Ejemplos:
NOVALÍNEA METAL LUXE
Líneas de anclaje ref. ESTELA – ONA - CART
28. Fijación de dispositivos con placas 128x128mm. Ejemplos:
NOVALÍNEA METAL LUXE
Líneas de anclaje ref. ESTELA – ONA - CART
29. Placas para reenvío de esquinas:
NOVALÍNEA METAL LUXE
Líneas de anclaje ref. ESTELA – ONA - CART
Ref. PLACA 01 REX
Placa de acero inoxidable AISI 316 para reenvío de
esquina exterior
Ref. PLACA 02 REX
Placa de acero tratado para reenvío de esquina
exterior
Ref. PLACA 01 RIN
Placa de acero inoxidable AISI 316 para reenvío de
esquina interior
Ref. PLACA 02 RIN
Placa de acero tratado para reenvío de esquina
interior
Ref. PLACA 01 BIS
Placa bisagra regulable de acero inoxidable AISI
316 para reenvío de esquinas
Ref. PLACA 02 BIS
Placa bisagra regulable de acero tratado para
reenvío de esquinas
30. Placas para reenvío de esquinas. Ejemplos:
NOVALÍNEA METAL LUXE
Líneas de anclaje ref. ESTELA – ONA - CART
31. Postes para fijación de dispositivos de seguridad: Diseños curvos
+ ligeros
NOVALÍNEA METAL LUXE
Líneas de anclaje ref. ESTELA – ONA - CART

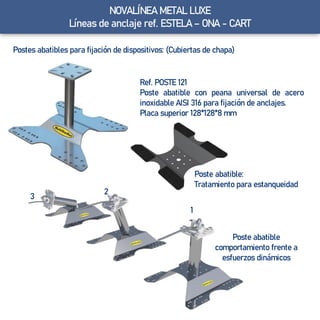

Ref. POSTE 01
Poste acero inoxidable AISI 316 para anclajes
Dimensión: 500x60x60x3mm
Placa superior 128x128x8mm
Placa inferior 240x240x8mm
Ref. POSTE 02
Poste de acero tratado para anclajes
Dimensión: 500x60x60x3mm
Placa superior 128x128x8mm
Placa inferior 240x240x8mm
Postes especiales
32. Postes especiales para fijación de dispositivos de seguridad. Ejemplos:
NOVALÍNEA METAL LUXE
Líneas de anclaje ref. ESTELA – ONA - CART
33. NOVALÍNEA METAL LUXE
Líneas de anclaje ref. ESTELA – ONA - CART
Postes especiales para fijación de dispositivos de seguridad. Ejemplos:
34. NOVALÍNEA METAL LUXE
Líneas de anclaje ref. ESTELA – ONA - CART
Postes especiales “L” mediante varilla roscada. Ejemplos:
35. NOVALÍNEA METAL LUXE
Líneas de anclaje ref. ESTELA – ONA - CART
Cubiertas singulares
Postes especiales para fijación de dispositivos de seguridad. Ejemplos:
36. NOVALÍNEA METAL LUXE
Líneas de anclaje ref. ESTELA – ONA - CART

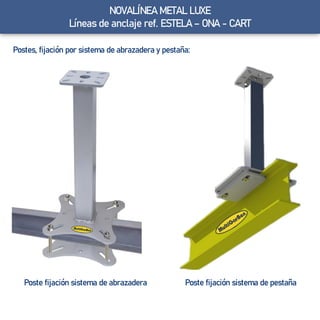

Postes, fijación por sistema de abrazadera y pestaña:
Poste fijación sistema de abrazadera Poste fijación sistema de pestaña
37. NOVALÍNEA METAL LUXE
Líneas de anclaje ref. ESTELA – ONA - CART

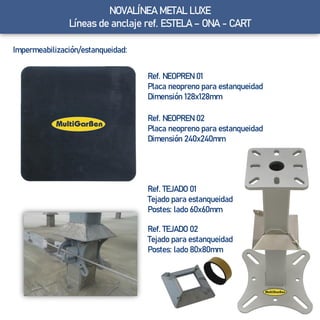

Impermeabilización/estanqueidad:
Ref. NEOPREN 02
Placa neopreno para estanqueidad
Dimensión 240x240mm
Ref. NEOPREN 01
Placa neopreno para estanqueidad
Dimensión 128x128mm
Ref. TEJADO 01
Tejado para estanqueidad
Postes: lado 60x60mm
Ref. TEJADO 02
Tejado para estanqueidad
Postes: lado 80x80mm
38. NOVALÍNEA METAL LUXE
Líneas de anclaje ref. ESTELA – ONA - CART

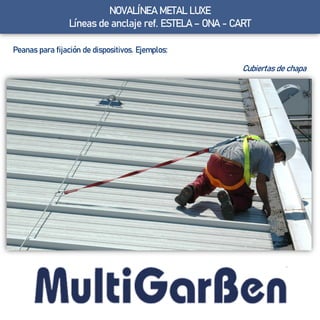

Peanas para fijación de dispositivos: (Cubiertas de chapa)

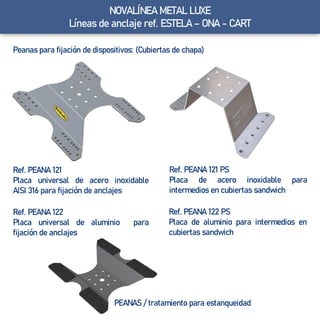

Ref. PEANA 121
Placa universal de acero inoxidable
AISI 316 para fijación de anclajes
PEANAS / tratamiento para estanqueidad
Ref. PEANA 121 PS
Placa de acero inoxidable para
intermedios en cubiertas sandwich
Ref. PEANA 122 PS
Placa de aluminio para intermedios en
cubiertas sandwich
Ref. PEANA 122
Placa universal de aluminio para
fijación de anclajes
39. NOVALÍNEA METAL LUXE
Líneas de anclaje ref. ESTELA – ONA - CART

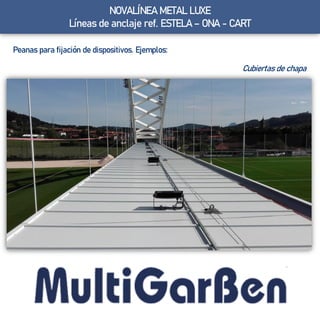

Peanas para fijación de dispositivos. Ejemplos:
Cubiertas de chapa
40. NOVALÍNEA METAL LUXE
Líneas de anclaje ref. ESTELA – ONA - CART
Peanas para fijación de dispositivos. Ejemplos:
Cubiertas de chapa
41. NOVALÍNEA METAL LUXE
Líneas de anclaje ref. ESTELA – ONA - CART
Peanas para fijación de dispositivos: (Cubiertas con juntas de alzada)
Anclajes de seguridad fijados en placas diseñadas para juntas de alzada
Ref. PEANA 21

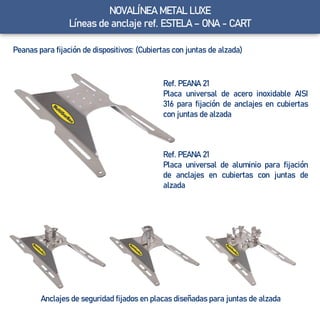

Placa universal de acero inoxidable AISI
316 para fijación de anclajes en cubiertas
con juntas de alzada
Ref. PEANA 21
Placa universal de aluminio para fijación
de anclajes en cubiertas con juntas de
alzada
42. NOVALÍNEA METAL LUXE
Líneas de anclaje ref. ESTELA – ONA - CART
Peanas para fijación de dispositivos: (Cubiertas con juntas de alzada)

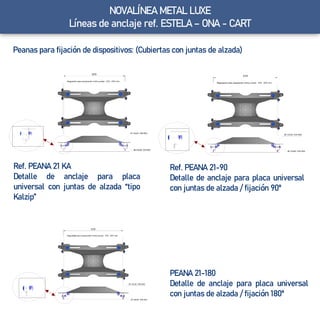

Ref. PEANA 21 KA
Detalle de anclaje para placa
universal con juntas de alzada “tipo
Kalzip”
Ref. PEANA 21-90
Detalle de anclaje para placa universal
con juntas de alzada / fijación 90º
PEANA 21-180
Detalle de anclaje para placa universal
con juntas de alzada / fijación 180º
43. NOVALÍNEA METAL LUXE
Líneas de anclaje ref. ESTELA – ONA - CART
Tirantes para refuerzo de peanas en curvas y extremos:
Ref. TIRANT 01
Juego 2 tirantes de acero
inoxidable y complementos
Ref. TIRANT 02
Juego 2 tirantes de aluminio y
complementos
Composición: juego de tirantes
• 2 pletina con taladros, dimensión 40*4*750 mm
• 2 orejeta de fijación pletina/chapa
• 4 tornillo DIN 603, M8*25, A4 inoxidable
• 4 tuerca hexagonal, M8, A4, DIN 934
• 4 arandela lisa M8, A4, DIN 125
• 4 arandela grower M8, A4, DIN 127
• 6 tornillo cabeza hexagonal M6*30, A4, DIN 903
• 6 arandela epdm impermeabilizante, Ø6
• 6 tuerca remachable rosca interior M6
• 2 perfil esponjonso adhesivo, dimensión 40*30*5 mm
• 2 perfil esponjonso adhesivo, dimensión 120*30*5 mm
Juego de tirantes para refuerzo de
seguridad en líneas de anclaje
44. NOVALÍNEA METAL LUXE
Líneas de anclaje ref. ESTELA – ONA - CART

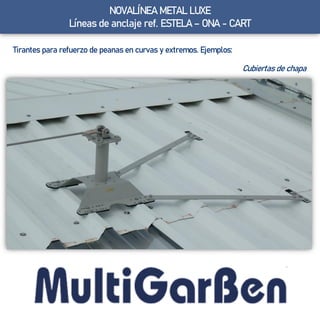

Tirantes para refuerzo de peanas en curvas y extremos. Ejemplos:
Cubiertas de chapa
45. NOVALÍNEA METAL LUXE
Líneas de anclaje ref. ESTELA – ONA - CART
Tirantes para refuerzo de peanas en curvas y extremos. Ejemplos:
Cubiertas de chapa
46. NOVALÍNEA METAL LUXE
Líneas de anclaje ref. ESTELA – ONA - CART

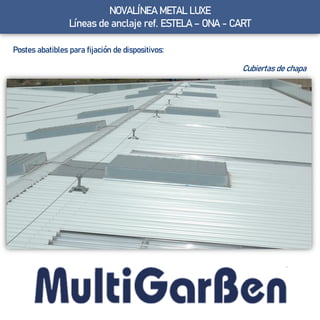

Postes abatibles para fijación de dispositivos: (Cubiertas de chapa)
Ref. POSTE 121
Poste abatible con peana universal de acero
inoxidable AISI 316 para fijación de anclajes.
Placa superior 128*128*8 mm
Poste abatible:
Tratamiento para estanqueidad
Poste abatible
comportamiento frente a
esfuerzos dinámicos
1
2
3
47. NOVALÍNEA METAL LUXE
Líneas de anclaje ref. ESTELA – ONA - CART
Cubiertas de chapa
Postes abatibles para fijación de dispositivos:
48. NOVALÍNEA METAL LUXE
Líneas de anclaje ref. ESTELA – ONA - CART
Cubiertas de chapa
Postes abatibles para fijación de dispositivos:
49. NOVALÍNEA METAL LUXE
Líneas de anclaje ref. ESTELA – ONA - CART
Postes para fijación de dispositivos en cubiertas Deck:
Ref. TEJADO R60
Tejadillo de estanqueidad para poste abatible Ø60 mm
51. NOVALÍNEA METAL LUXE
Líneas de anclaje ref. ESTELA – ONA - CART
Anclajes especiales. Ejemplos:
Segitec Seguridad y Salud/Jose David Argandoña
52. NOVALÍNEA METAL LUXE
Líneas de anclaje ref. ESTELA – ONA - CART
Formación para la instalación, utilización y mantenimiento:
La formación es imprescindible para la instalación de los diseños MultiGarBen
53. NOVALÍNEA METAL LUXE
Líneas de anclaje ref. ESTELA – ONA - CART
Cálculo de la Distancia de Seguridad:
La formación es imprescindible para la instalación de los diseños MultiGarBen
Distancia de seguridad (Ds)
- d = flexión de la línea ref. LUISA
- Da = longitud del dispositivo asociado
- h1 = altura del usuario (centro de gravedad 1,50m)
- Cs = coeficiente de seguridad >1m
longitud de cinta
Da
h1
Cs
d
Ds
54. NOVALÍNEA METAL LUXE
Líneas de anclaje ref. ESTELA – ONA - CART
Caídas efecto péndulo:
La formación es imprescindible para la instalación de los diseños MultiGarBen

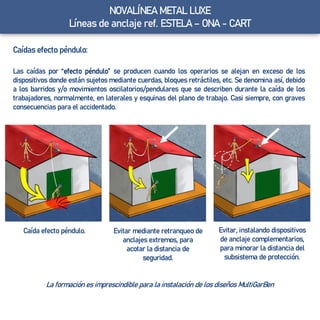

Caída efecto péndulo. Evitar mediante retranqueo de
anclajes extremos, para
acotar la distancia de
seguridad.
Evitar, instalando dispositivos
de anclaje complementarios,
para minorar la distancia del
subsistema de protección.
Las caídas por “efecto péndulo” se producen cuando los operarios se alejan en exceso de los
dispositivos donde están sujetos mediante cuerdas, bloques retráctiles, etc. Se denomina así, debido
a los barridos y/o movimientos oscilatorios/pendulares que se describen durante la caída de los
trabajadores, normalmente, en laterales y esquinas del plano de trabajo. Casi siempre, con graves
consecuencias para el accidentado.
55. NOVALÍNEA METAL LUXE
Dispositivos de anclaje ESTELA CA01 – CA02 – CA03
Dispositivo de anclaje EN795:2012 y CEN/TS 16415:2013 – Tipo A:
Dispositivos fijados con uno o varios anclajes estructurales conforme a la norma
europea EN 795:2012 tipo A, “protección contra caídas de altura. Dispositivos de anclaje.
Requisitos y ensayos" y, a la especificación técnica CEN/TS 16415:2013 “Equipos de
protección individual contra caídas de altura. Dispositivos de anclaje. Recomendaciones
relativas a los dispositivos de anclaje para ser utilizados por varias personas al mismo
tiempo”.
56. Ref. ESTELA CA01
Dispositivos fijados con un anclaje estructural.
Utilización 2 personas
Ref. ESTELA CA02
Dispositivos fijados con dos anclajes estructurales.
utilización 3 personas
NOVALÍNEA METAL LUXE
Dispositivos de anclaje ESTELA CA01 – CA02 – CA03
Dispositivo de anclaje EN795:2012 y CEN/TS 16415:2013 – Tipo A:

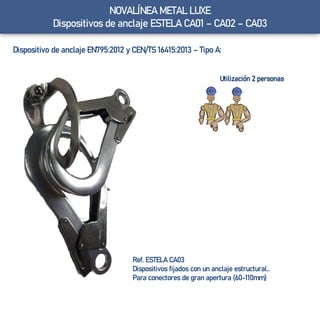

57. Ref. ESTELA CA03
Dispositivos fijados con un anclaje estructural..
Para conectores de gran apertura (60-110mm)
Utilización 2 personas
NOVALÍNEA METAL LUXE
Dispositivos de anclaje ESTELA CA01 – CA02 – CA03
Dispositivo de anclaje EN795:2012 y CEN/TS 16415:2013 – Tipo A:
58. NOVALÍNEA METAL LUXE
Dispositivos de anclaje ESTELA CA01 – CA02 – CA03
Dispositivo de anclaje EN795:2012 y CEN/TS 16415:2013 – Tipo A:
Fijación de dispositivos
59. Dispositivo de anclaje EN795:2012 y CEN/TS 16415:2013 – Tipo A:
Fijación de dispositivos

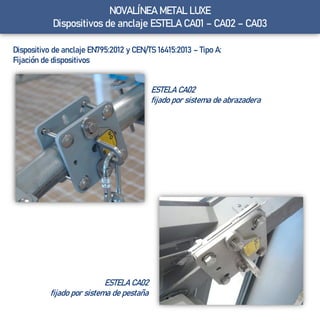

ESTELA CA02
fijado por sistema de abrazadera
ESTELA CA02
fijado por sistema de pestaña
NOVALÍNEA METAL LUXE
Dispositivos de anclaje ESTELA CA01 – CA02 – CA03
60. Dispositivos de anclaje EN795:2012 y CEN/TS 16415:2013 – Tipo A:
Fijación de dispositivos

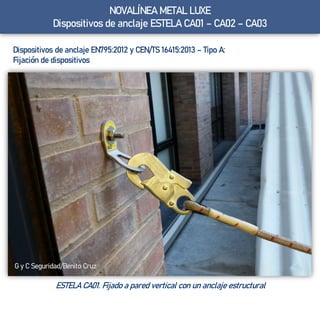

ESTELA CA01. Fijado a pared vertical con un anclaje estructural
G y C Seguridad/Benito Cruz
NOVALÍNEA METAL LUXE
Dispositivos de anclaje ESTELA CA01 – CA02 – CA03
61. Dispositivo de anclaje EN795:2012 y CEN/TS 16415:2013 – Tipo A:
Fijación de dispositivos
ESTELA CA01. Para mantenimiento y limpieza de ventanas
GyCSeguridad/BenitoCruz
NOVALÍNEA METAL LUXE
Dispositivos de anclaje ESTELA CA01 – CA02 – CA03
62. Dispositivo de anclaje EN795:2012 y CEN/TS 16415:2013 – Tipo A:
Fijación de dispositivos
ESTELA CA01. Para acceso a voladizo y línea de anclaje existente
G y C Seguridad/Benito Cruz
NOVALÍNEA METAL LUXE
Dispositivos de anclaje ESTELA CA01 – CA02 – CA03
63. Dispositivo de anclaje EN795:2012 y CEN/TS 16415:2013 – Tipo A:
NOVEDAD:dispositivoscertificadosalternativos
Ref. ONA EX
Dispositivo de acero tratado
Ref. ESTELA EX
Dispositivo de acero inoxidable AISI 316
Ref. LUXE EX
Dispositivo de acero inoxidable AISI 316, niquelado
Ref. ESTELA BI-2A
Dispositivo de acero inoxidable AISI 316, 2 anclajes
Ref. LUXE BI-2A
Dispositivo de acero inoxidable AISI 316, niquelado 2 anclajes
Ref. ONA BI-2A
Dispositivo de acero tratado, 2 anclajes
Ref. ESTELA
Dispositivo de acero inoxidable AISI 316, 4 anclajes
Ref. LUXE BI-2A
Dispositivo de acero inoxidable AISI 316, niquelado 4 anclajes
Ref. ONA BI
Dispositivo de acero tratado, 4 anclajes
Utilización
3 personas
Ref. ONA BI-BC
Dispositivo de anclaje de acero tratado, 2 anclajes L
Ref. ESTELA BI-BC
Dispositivo de acero inoxidable AISI 316, 2 anclajes L
Ref. LUXE BI-BC
Dispositivo de acero inoxidable AISI 316, niquelado 2 anclajes L
NOVALÍNEA METAL LUXE
Dispositivos de anclaje ESTELA CA01 – CA02 – CA03
64. Dispositivo de anclaje EN795:2012 y CEN/TS 16415:2013 – Tipo A:
NOVEDAD: dispositivos certificados alternativos
Utilización
3 personas
NOVALÍNEA METAL LUXE
Dispositivos de anclaje ESTELA CA01 – CA02 – CA03
65. Dispositivo de anclaje EN795:2012 y CEN/TS 16415:2013 – Tipo A:
NOVEDAD: dispositivos certificados alternativos
Utilización
3 personas
NOVALÍNEA METAL LUXE
Dispositivos de anclaje ESTELA CA01 – CA02 – CA03

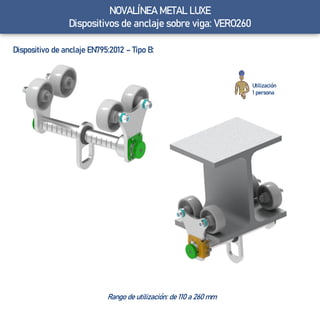

66. Dispositivo de anclaje EN795:2012 – Tipo B:
Utilización
1 persona
Rango de utilización: de 110 a 260 mm
NOVALÍNEA METAL LUXE
Dispositivos de anclaje sobre viga: VERO260
67. NOVALÍNEA METAL LUXE
Edge Safety UNE EN-ISO 14122-3
Barandillas de aluminio autoportantes:
Certificado nº 16/32300248
LGAI, Technological Center, S.A.
Northred Seguridad en Altura/Diego Da Silva
68. NOVALÍNEA METAL LUXE
Edge Safety UNE EN-ISO 14122-3
Barandillas de aluminio autoportantes:
Los guardacuerpos EDGE SAFETY, son sistemas
de protección destinados a evitar caídas a
distinto nivel o accesos accidentales a zonas
peligrosas de las personas que estén
trabajando o circulando junto a ellas, ejemplo;
escalas de peldaños o descansillos,
plataformas, pasarelas, máquinas
e instalaciones industriales, etc.
69. Pueden ser instaladas sobre superficies resistentes o rígidas tales como hormigón, muros,
pasarelas de acero, etc., o bien, sobre cubiertas frágiles de chapa. Se fabrican en aluminio y pueden
ser horizontales e inclinadas. Se componen de las siguientes partes:
- Barandilla o barra superior destinada a proporcionar sujeción utilizando las manos.
- Barra horizontal o listón intermedio, que se sitúa entre la barandilla y el plinto con la finalidad
de asegurar protección suplementaria y evitar que pase el cuerpo de una persona.
- Plinto o rodapié que sirve para impedir la caída de objetos (materiales, herramientas, etc.),
además, cuando resbalen las personas evitar que pasen por debajo de la barandilla superior e
intermedia.
NOVALÍNEA METAL LUXE
Edge Safety UNE EN-ISO 14122-3
Barandillas de aluminio autoportantes:
70. NOVALÍNEA METAL LUXE
Edge Safety UNE EN-ISO 14122-3
Barandillas de aluminio autoportantes:

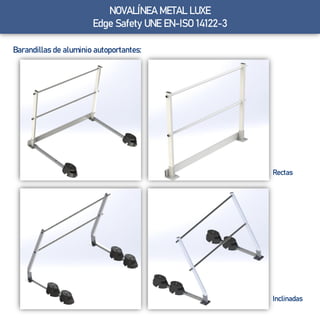

Rectas
Inclinadas
71. NOVALÍNEA METAL LUXE
Edge Safety UNE EN-ISO 14122-3
Barandillas de aluminio autoportantes. Componentes:
BARAN A30, barandilla de aluminio dimensión 3000*30 mm
BARAN A15, barandilla de aluminio dimensión 1500*30 mm
RODA A30, rodapié de aluminio dimensión 3000*100*20mm
RODA A15, rodapié de aluminio dimensión 1500*100*20mm
POSTE A3i
Poste de aluminio inclinado
1300*60*30 mm
POSTE A3
Poste de aluminio vertical
1160*60*30 mm
72. NOVALÍNEA METAL LUXE
Edge Safety UNE EN-ISO 14122-3
BARRA A3
Barra base 40*40 mm
antivuelco y refuerzo
CURVA A2,
curva Ø30*500 mm
CURVA A1,
curva Ø30*300 mm
ROTUL A3,
conexión articuladaCURVA A3,
conexión articulada
Barandillas de aluminio autoportantes. Componentes:
73. NOVALÍNEA METAL LUXE
Edge Safety UNE EN-ISO 14122-3
Barandillas de aluminio autoportantes. Componentes:
PEANA 02 BAS,
Placa universal para cubiertas de panel
PEANA A3,
Placa antivuelco para cubiertas de chapa
74. NOVALÍNEA METAL LUXE
Edge Safety UNE EN-ISO 14122-3
Barandillas de aluminio autoportantes. Componentes:
BASE A2H,
Cajetín para fijación de
postes en plano horizontal
BASE A2V,
Cajetín para fijación de
postes en plano vertical
TERMINAL A3,
Terminal de barandilla en pared
OMEGA A3,
Omega para fijación de rodapié a base
75. NOVALÍNEA METAL LUXE
Edge Safety UNE EN-ISO 14122-3
Barandillas de aluminio autoportantes. Componentes:
LASTRE A3
Masa de hormigón para asentamiento
de guardacuerpos/barandillas (12,50 kg)
TAPÓN 60
Tapón de 60*30 mm
para postes
TAPÓN 40
Tapón de 40*40 mm
para barra
TAPÓN 30
Tapón de 30 mm
para barandilla

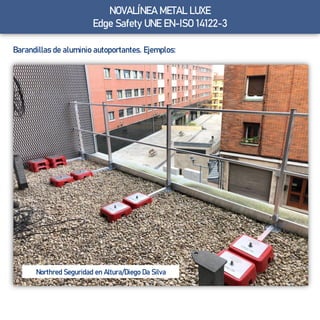

76. NOVALÍNEA METAL LUXE
Edge Safety UNE EN-ISO 14122-3
Barandillas de aluminio autoportantes. Ejemplos:
Northred Seguridad en Altura/Diego Da Silva

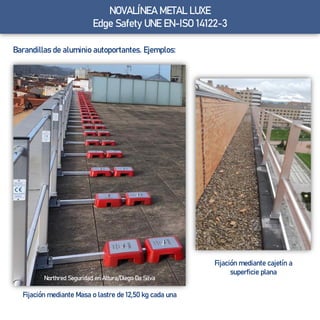

77. NOVALÍNEA METAL LUXE
Edge Safety UNE EN-ISO 14122-3
Barandillas de aluminio autoportantes. Ejemplos:
Northred Seguridad en Altura/Diego Da Silva
Fijación mediante Masa o lastre de 12,50 kg cada una
Fijación mediante cajetín a
superficie plana
78. NOVALÍNEA METAL LUXE
SISTEMA CAJET DW PARA FABRICA DE ENCOFRADOS
SISTEMA CAJET DW PARA FABRICA DE ENCOFRADOS:
Sistema de protección provisional formado por líneas de anclaje ref. LUISA serie 500
(conforme a EN 795:2012 y CEN TS 16415:2013), soportes metálicos con cajetines
embebidos en cabeza de pilares fijados con abrazadera dywidag.
79. NOVALÍNEA METAL LUXE
SISTEMA CAJET DW PARA FABRICA DE ENCOFRADOS
SISTEMA CAJET DW PARA FABRICA DE ENCOFRADOS. Componentes:
POSTE HORM serie 2000
Poste para fijación de líneas de anclaje transportables
CAJET DW1
Cajetín con taladro recuperable
Ref. VARAND DW1
Varilla dywidag con arandela
TUCOR DW1
Tuerca-corona para anclaje de cajetín
80. NOVALÍNEA METAL LUXE
SISTEMA CAJET DW PARA FABRICA DE ENCOFRADOS
SISTEMA CAJET DW PARA FABRICA DE ENCOFRADOS. Componentes:
Otros cajetines
Cajetín con taladro recuperable que se fija mediante varilla dywidag y tuerca-corona, a elementos
estructurales para alojamiento de postes.
81. NOVALÍNEA METAL LUXE
SISTEMA CAJET DW PARA FABRICA DE ENCOFRADOS
SISTEMA CAJET DW PARA FABRICA DE ENCOFRADOS. Instalación de postes
82. NOVALÍNEA METAL LUXE
SISTEMA CAJET DW PARA FABRICA DE ENCOFRADOS
SISTEMA CAJET DW PARA FABRICA DE ENCOFRADOS. Sistema implantado
Muy importante:
Para la instalación y utilización del sistema seguir las recomendaciones del fabricante
83. NOVALÍNEA METAL LUXE
SISTEMA CAJET DW PARA FABRICA DE ENCOFRADOS
SISTEMA CAJET DW PARA FABRICA DE ENCOFRADOS. Detalles de la instalación
Extremo con bolsa
portante: fijación
mediante conector
Extremo de línea:
fijación mediante
conector
84. NOVALÍNEA METAL LUXE
SISTEMA CAJET DW PARA FABRICA DE ENCOFRADOS
SISTEMA CAJET DW PARA FABRICA DE ENCOFRADOS. Detalles de la instalación
85. NOVALÍNEA METAL LUXE
SISTEMA CAJET DW PARA FABRICA DE ENCOFRADOS
SISTEMA CAJET DW PARA FABRICA DE ENCOFRADOS. Detalles de la instalación
Solutec/Isidro Armas
86. NOVALÍNEA METAL LUXE
SSPPB, sistemas de protección de bordes UNE EN 13374-clase A
SPPB, sistemas de protección de bordes UNE EN 13374-clase A
Las barandillas de la clase A, pueden proporcionar resistencia solo para cargas estáticas.
Diseñadas para dar protección a una persona que camine, se apoye y/o caiga sobre la dirección de
la misma.
Pueden ser utilizadas con inclinación <10º.
Composición:
• Postes
• Barandilla superior y/o principal.
• Barandilla y/o protección intermedia
• Plinto y/o rodapié
Barandilla intermedia
Poste
BARAN CA30, barandilla de acero, dimensión 3000*30 mm
BARAN CA15, barandilla de acero, dimensión 1500*30 mm
RODA CA30, rodapié de aluminio, dimensión 3000*150*20 mm
RODA CA15, rodapié de aluminio, dimensión 1500*150*20 mm
POSTE CA1,
poste de acero 1160*60*30 mm

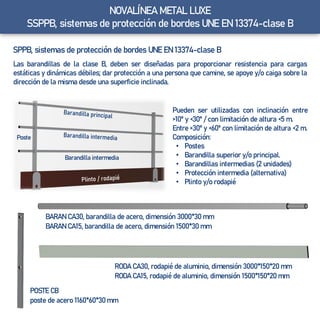

87. NOVALÍNEA METAL LUXE
SSPPB, sistemas de protección de bordes UNE EN 13374-clase B
SPPB, sistemas de protección de bordes UNE EN 13374-clase B
Las barandillas de la clase B, deben ser diseñadas para proporcionar resistencia para cargas
estáticas y dinámicas débiles; dar protección a una persona que camine, se apoye y/o caiga sobre la
dirección de la misma desde una superficie inclinada.
Pueden ser utilizadas con inclinación entre
>10º y <30º / con limitación de altura <5 m.
Entre >30º y <60º con limitación de altura <2 m.
Composición:
• Postes
• Barandilla superior y/o principal.
• Barandillas intermedias (2 unidades)
• Protección intermedia (alternativa)
• Plinto y/o rodapié
BARAN CA30, barandilla de acero, dimensión 3000*30 mm
BARAN CA15, barandilla de acero, dimensión 1500*30 mm
RODA CA30, rodapié de aluminio, dimensión 3000*150*20 mm
RODA CA15, rodapié de aluminio, dimensión 1500*150*20 mm
POSTE CB
poste de acero 1160*60*30 mm
Poste
Barandilla intermedia
