CellRelay es una tecnología de red que divide paquetes de datos en celdas de tamaño fijo para su transmisión. Utiliza multiplexación estadística para administrar los datos transmitidos. Un ejemplo importante de CellRelay es ATM, el cual envía celdas de 53 bytes y usa identificadores virtuales para encaminar las celdas a través de la red de forma fiable y orientada a conexión.

1. Cellrelay Realizado Por: Isidro Rebollo Navarro

2. ¿Qué es CellRelay? Tecnología de red basada en la multiplexacion estadística (STDM) que envía pequeños paquetes de tamaño fijo llamados “celdas” (cells). Es un protocolo no fiable, orientado a conexión y con conmutación de paquetes. Cellrelay es la base de muchos protocolos de red de alta velocidad, entre ellos ATM, IEEE 802.6 y SMDS.

3. Como funciona CellRelay separa paquetes de datos de cualquier longitud en celdas de ancho fijo a las que añade posteriormente información de direccionamiento y verificación. El ancho es fijado por el hardware basado en el retardo y la longitud de los paquetes. Como las celdas tienen longitud fija, se pueden procesar y conmutar en hardware a altas velocidades. Se basa en las capas 1 y 2 del modelo OSI.

4. Ventajas de CellRelay Tiene una tasa de transmision de entre 56kbps y varios Gbps Puede ser utilizado para transmisión de voz y video simultanea Puede enviar datos basados en hilos de datos (streams) dividiéndolo en hilos de celdas Potencialmente puede enviar cualquier combinación de datos ya sea basado en hilos o en paquetes.

5. Desventajas de CellRelay No posee control de flujo No es capaz de detectar y corregir errores Overhead: al haber tantas cabeceras se pierde ancho de banda

6. Ejemplo de CellRelay

7. STDMStatistical Time DivisionMultiplexing Es un metodo para transmitir varios tipos de datos por el mismo canal o cable. Tambien es usado para administrar los datos transmitidos via LAN o WAN STDM analiza las estadisticas relativas al trafico para determinar cuanto tiempo deberia acceder cada dispositivo al canal.

8. Las principales estadisticas usadas en STDM son: -Maximos de transmision de datos de cada dispositivo de entrada en kbps -Porcentaje de tiempo que tarda normalmente el dispositivo en transmitir o recibir Gracias a este analisis STDM provee un mayor rendimiento que TDM en la mayoria de entornos

9. Es capaz de dividir el ancho de banda en múltiples canales mientras que en TDM el numero de canales y la tasa de transmisión son fijos. Asegura que no se malgasta ningun slot, solo permite enviar cuando hay paquetes que mandar Identificación de canales: cada paquete o trama posee un identificador de canal o (en caso de comunicación por datagramas) dirección completa del destino

10. Ejemplos de multiplexacionestadistica: -Video Mpeg en television digital -Protocolos UDP y TCP -Protocolos X.25 y FrameRelay -El protocolo de transferencia asincrona (ATM)

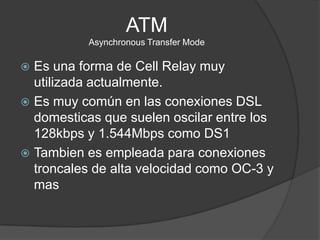

11. ATMAsynchronous Transfer Mode Es una forma de CellRelay muy utilizada actualmente. Es muy común en las conexiones DSL domesticas que suelen oscilar entre los 128kbps y 1.544Mbps como DS1 Tambien es empleada para conexiones troncales de alta velocidad como OC-3 y mas

12. ATM Envía paquetes de 53 bytes denominados céldas. 48Bytes + Cabecera(5bytes) El pequeño tamaño de los paquetes garantiza un mínimo retardo aunque supone un incremento del overhead: cuanto más pequeño es el paquete, más proporción hay de cabeceras y más pérdida de ancho de banda. Las ventajas obtenidas son una baja latencia que permite transportar datos isocrónicos y una eficiente conmutación hardware gracias al tamaño constante de los paquetes.

14. ATM Las celdas ATM estan compuestas por 2 campos: -Header: 5 bytes que cumplen las funciones de identificacion del canal, informacion para deteccion de errores, si la celda es usada o no. Puede contener la correccion de errores y un numero de secuencia -Payload: 48 bytes con los datos del usuario y protocolos AAL que también se consideran datos de usuario.

15. ATM Dispone de 2 formatos de celda: NNI (conexión entre redes privadas) y UNI (conexión entre una empresa y un usuario)

16. ATM Campos de una celda ATM GFC (GenericFlow Control, 4 bits): El estándar originariamente reservó el campo GFC para labores de gestión de tráfico, pero en la práctica no es utilizado. Las celdas NNI lo emplean para extender el campo VPI a 12 bits. VPI (Virtual PathIdentifier, 8 bits) y VCI (Virtual ChannelIdentifier, 16 bits): Se utilizan para indicar la ruta de destino o final de la celda. PT (Payloadtype, 3 bits): identifica el tipo de datos de la celda (de datos del usuario o de control).Uno identifica el tipo de carga en el campo de usuario, otro indica si hay congestión en la red y el último es el SDU. CLP (CellLossPriority, 1 bit): Indica el nivel de prioridad de la celda, si este bit está activo cuando la red ATM esta congestionada la celda puede ser descartada. HEC (HeaderError Correction, 8 bits): contiene un código de detección de error que sólo cubre la cabecera (no la información de usuario), y que permite detectar un buen número de errores múltiples y corregir errores simples.

17. ATMEnrutamiento ATM ofrece un servicio orientado a conexión, en el cual no hay un desorden en la llegada de las celdas al destino. Esto lo hace gracias a los caminos o rutas virtuales (VP) y los canales o circuitos virtuales (VC). Los caminos virtuales (VP), son los caminos que siguen las celdas entre dos enrutadores ATM pero este camino puede tener varios canales virtuales (VC). En el momento de establecer la comunicacionse busca el camino virtual que van a seguir todas las celdas. Este camino no cambia durante toda la comunicación, así que si se cae un nodo la comunicación se pierde.

18. ATMEnrutamiento La ruta suele ser una tabla estatica en el encaminador Tambien hay rutas dinamicas que se configuran dependiendo del estado de la red al principio de la conexión Cuando una celda llega a un router éste le cambia el encabezado según la tabla que posee y lo envía al siguiente con un VPI y/o un VCI nuevo.
