Como hacer una arenadora
- 1. Como hacer unaarenadora Edición 1.3 La verdad que es muy fácil Me decidí hacer este tutorial debido a los innumerables mail que e recibido esta es de tipo portátil es especial para trabajos en automóviles si tienes dudas solo manda un mail a wdelams@yahoo.es Bueno vamos alo nuestro lo principal es la soldadura arco o MIG TIG tiene que ser de muy buena calidad por la presión del aire 200 libras aunque trabajemos con 80 a 120 libras reitero la soldadura debe ser de buena calidad

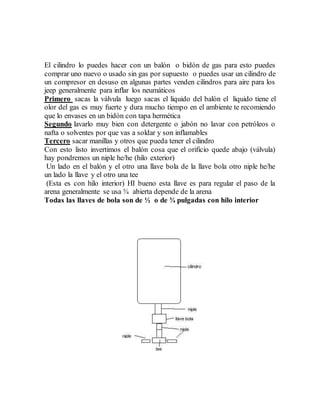

- 2. El cilindro lopuedes hacer con un balón o bidón de gas para esto puedes comprar uno nuevo o usado sin gas por supuesto o puedes usar un cilindro de un compresor en desuso en algunas partes venden cilindros para aire para los jeep generalmente para inflar los neumáticos Primero sacas la válvula luego sacas el liquido del balón el liquido tiene el olor del gas es muy fuerte y dura mucho tiempo en el ambiente te recomiendo que lo envases en un bidón con tapa hermética Segundo lavarlo muy bien con detergente o jabón no lavar con petróleos o nafta o solventes por que vas a soldar y son inflamables Tercero sacar manillas y otros que pueda tener el cilindro Con esto listo invertimos el balón cosa que el orificio quede abajo (válvula) hay pondremos un niple he/he (hilo exterior) Un lado en el balón y el otro una llave bola de la llave bola otro niple he/he un lado la llave y el otro una tee (Esta es con hilo interior) HI bueno esta llave es para regular el paso de la arena generalmente se usa ¾ abierta depende de la arena Todas las llaves de bola son de ½ o de ¾ pulgadas con hilo interior

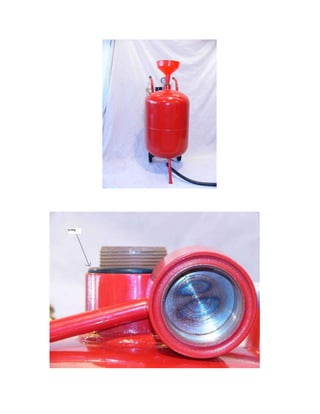

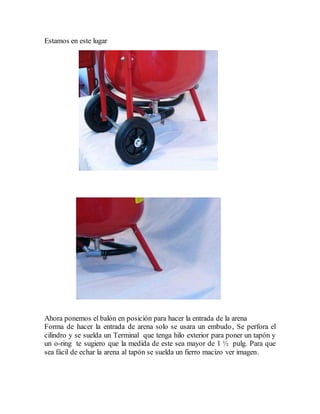

- 3. Estamos en estelugar Ahora ponemos el balón en posición para hacer la entrada de la arena Forma de hacer la entrada de arena solo se usara un embudo, Se perfora el cilindro y se suelda un Terminal que tenga hilo exterior para poner un tapón y un o-ring te sugiero que la medida de este sea mayor de 1 ½ pulg. Para que sea fácil de echar la arena al tapón se suelda un fierro macizo ver imagen.

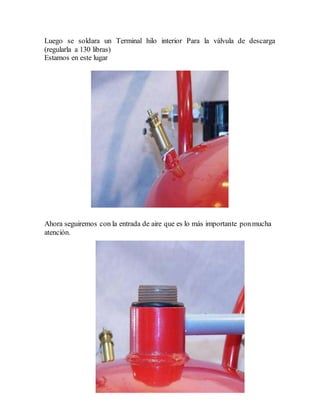

- 5. Luego se soldaraun Terminal hilo interior Para la válvula de descarga (regularla a 130 libras) Estamos en este lugar Ahora seguiremos con la entrada de aire que es lo más importante ponmucha atención.

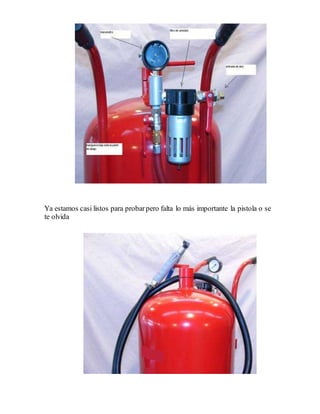

- 7. Ya estamos casilistos para probarpero falta lo más importante la pistola o se te olvida
- 8. Te presento ala famosa pistolita Tiene sus secretos pero ya los sabrás Últimos pasos

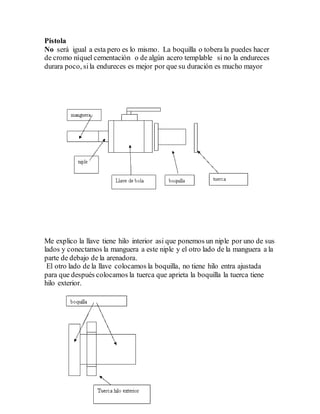

- 9. Pistola No será iguala esta pero es lo mismo. La boquilla o tobera la puedes hacer de cromo níquel cementación o de algún acero templable si no la endureces durara poco, sila endureces es mejor por que su duración es mucho mayor Me explico la llave tiene hilo interior asi que ponemos un niple por uno de sus lados y conectamos la manguera a este niple y el otro lado de la manguera a la parte de debajo de la arenadora. El otro lado de la llave colocamos la boquilla, no tiene hilo entra ajustada para que después colocamos la tuerca que aprieta la boquilla la tuerca tiene hilo exterior.

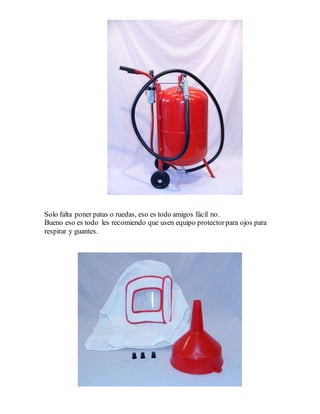

- 10. Solo falta ponerpatas o ruedas, eso es todo amigos fácil no. Bueno eso es todo les recomiendo que usen equipo protectorpara ojos para respirar y guantes.

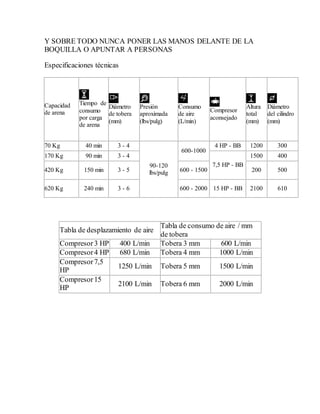

- 11. Y SOBRE TODONUNCA PONER LAS MANOS DELANTE DE LA BOQUILLA O APUNTAR A PERSONAS Especificaciones técnicas Capacidad de arena Tiempo de consumo por carga de arena Diámetro de tobera (mm) Presión aproximada (lbs/pulg) Consumo de aire (L/min) Compresor aconsejado Altura total (mm) Diámetro del cilindro (mm) 70 Kg 40 min 3 - 4 90-120 lbs/pulg 600-1000 4 HP - BB 1200 300 170 Kg 90 min 3 - 4 7,5 HP - BB 1500 400 420 Kg 150 min 3 - 5 600 - 1500 200 500 620 Kg 240 min 3 - 6 600 - 2000 15 HP - BB 2100 610 Tabla de desplazamiento de aire Tabla de consumo de aire / mm de tobera Compresor3 HP 400 L/min Tobera 3 mm 600 L/min Compresor4 HP 680 L/min Tobera 4 mm 1000 L/min Compresor7,5 HP 1250 L/min Tobera 5 mm 1500 L/min Compresor15 HP 2100 L/min Tobera 6 mm 2000 L/min
