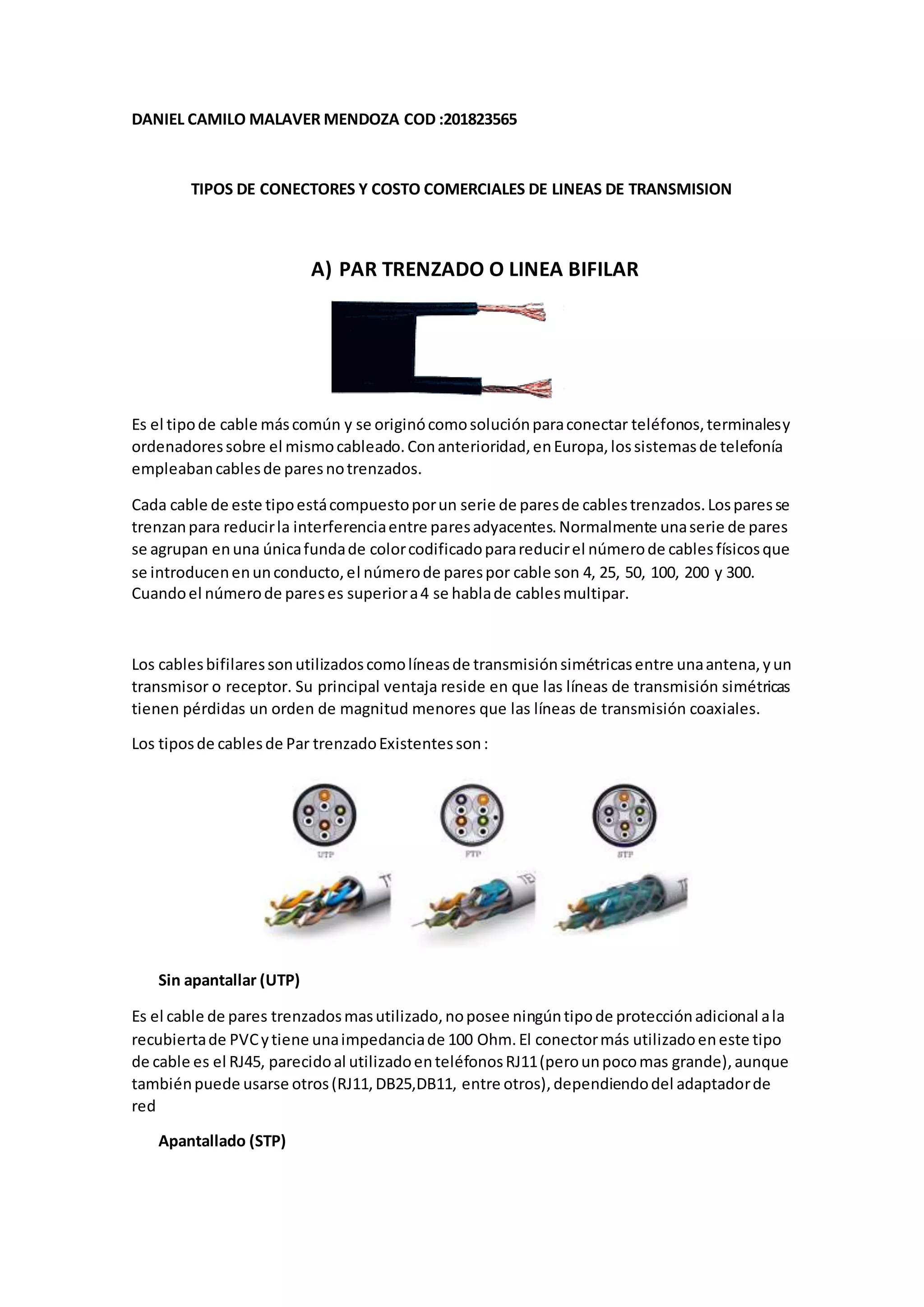

1. DANIEL CAMILO MALAVER MENDOZA COD :201823565
TIPOS DE CONECTORES Y COSTO COMERCIALES DE LINEAS DE TRANSMISION
A) PAR TRENZADO O LINEA BIFILAR
Es el tipode cable máscomún y se originócomosoluciónparaconectar teléfonos,terminalesy
ordenadoressobre el mismocableado.Conanterioridad,enEuropa,lossistemasde telefonía
empleabancablesde paresnotrenzados.
Cada cable de este tipoestácompuestoporun serie de paresde cablestrenzados.Losparesse
trenzanpara reducirla interferenciaentre paresadyacentes.Normalmente unaserie de pares
se agrupan enuna únicafundade colorcodificadoparareducirel númerode cablesfísicosque
se introducenenunconducto,el númerode parespor cable son 4, 25, 50, 100, 200 y 300.
Cuandoel númerode pareses superiora4 se hablade cablesmultipar.
Los cablesbifilaressonutilizadoscomolíneasde transmisiónsimétricasentre unaantena,yun
transmisor o receptor. Su principal ventaja reside en que las líneas de transmisión simétricas
tienen pérdidas un orden de magnitud menores que las líneas de transmisión coaxiales.
Los tiposde cablesde Par trenzadoExistentesson:
Sin apantallar (UTP)
Es el cable de pares trenzadosmasutilizado,noposee ningúntipode protecciónadicional ala
recubiertade PVCytiene unaimpedanciade 100 Ohm.El conectormás utilizadoeneste tipo
de cable es el RJ45, parecidoal utilizadoenteléfonosRJ11(perounpocomas grande),aunque
tambiénpuede usarse otros(RJ11,DB25,DB11, entre otros),dependiendodel adaptadorde
red
Apantallado (STP)

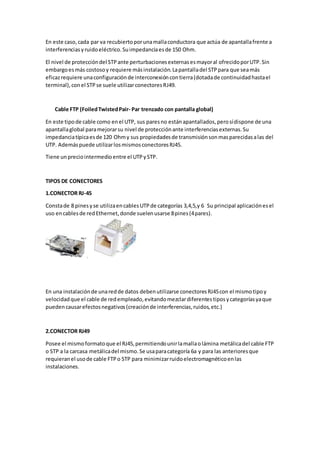

2. En este caso,cada par va recubiertoporunamallaconductora que actúa de apantallafrente a
interferenciasyruidoeléctrico.Suimpedanciaesde 150 Ohm.
El nivel de proteccióndel STPante perturbacionesexternasesmayoral ofrecidoporUTP.Sin
embargoesmás costosoy requiere másinstalación.Lapantalladel STPpara que seamás
eficazrequiere unaconfiguraciónde interconexióncontierra(dotadade continuidadhastael
terminal),conel STPse suele utilizarconectoresRJ49.
Cable FTP (FoiledTwistedPair- Par trenzado con pantalla global)
En este tipode cable como enel UTP, sus paresno estánapantallados,perosídispone de una
apantallaglobal paramejorarsu nivel de protecciónante interferenciasexternas.Su
impedanciatípicaesde 120 Ohmy sus propiedadesde transmisiónsonmasparecidasalas del
UTP. Ademáspuede utilizarlosmismosconectoresRJ45.
Tiene unpreciointermedioentre el UTPySTP.
TIPOS DE CONECTORES
1.CONECTOR RJ-45
Constade 8 pinesyse utilizaencablesUTPde categorías 3,4,5,y 6 Su principal aplicaciónesel
uso encablesde redEthernet,donde suelenusarse 8pines(4pares).
En una instalaciónde unaredde datos debenutilizarse conectoresRJ45con el mismotipoy
velocidadque el cable de redempleado,evitandomezclardiferentestiposycategoríasyaque
puedencausarefectosnegativos(creaciónde interferencias,ruidos,etc.)
2.CONECTOR RJ49
Posee el mismoformatoque el RJ45,permitiendounirlamallaolámina metálicadel cable FTP
o STP a la carcasa metálicadel mismo.Se usaparacategoría 6a y para las anterioresque
requieranel usode cable FTPo STP para minimizarruidoelectromagnéticoenlas
instalaciones.

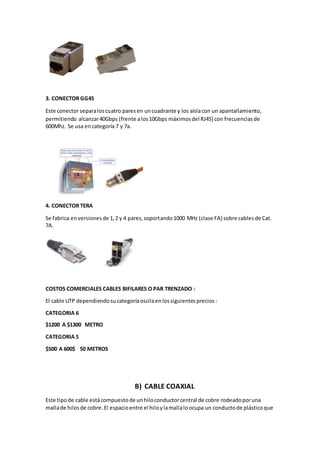

3. 3. CONECTOR GG45
Este conector separaloscuatro paresen uncuadrante y los aíslacon un apantallamiento,
permitiendo alcanzar40Gbps (frente alos10Gbps máximosdel RJ45) con frecuenciasde
600Mhz. Se usa encategoría 7 y 7a.
4. CONECTOR TERA
Se fabrica enversionesde 1,2 y 4 pares,soportando1000 MHz (clase FA) sobre cablesde Cat.
7A.
COSTOS COMERCIALES CABLES BIFILARES O PAR TRENZADO :
El cable UTP dependiendosucategoríaoscilaenlossiguientesprecios:
CATEGORIA 6
$1200 A $1300 METRO
CATEGORIA 5
$500 A 600$ 50 METROS
B) CABLE COAXIAL
Este tipode cable estácompuestode unhiloconductorcentral de cobre rodeadoporuna
mallade hilosde cobre.El espacioentre el hiloylamallaloocupa un conductode plásticoque

4. separalosdos conductoresymantiene laspropiedadeseléctricas.Todoel cable estácubierto
por un aislamientode protecciónparareducirlasemisioneseléctricas.El ejemplomáscomún
de este tipode cablesesel coaxial de televisión .Este tipode líneade transmisiónparael
sistemade antenasutilizadoconmásfrecuenciaesel cable coaxial,enel que unconductor
estádentrode otro. Entre las diversasventajas que tiene este cable cabe es que se puede
conseguirfácilmente yque esresistente alaclimatologíaadversa.Además,se puede doblary
enrollarysi es necesario,puede enterrarse ,asícomo ir tendidoadyacenteaobjetos
metálicosconmínimasrepercusiones.
Los conectoresde cablescoaxialesconstituyenunaparte importante de unalíneade
alimentacióncoaxial. Se debe comprobarperiódicamente losconectorescoaxialespara
observarsi estánlimpiosyajustadosparareducirlaspérdidas ,la elecciónde losconectores
suele dependerde losconectoresde adaptaciónenlaestaciónradioeléctrica .
Los conectoresparacable Coaxial se dividenen ConectoresBandaBase y ConectoresBanda
Ancha
CONECTORES BANDA BASE
Se trata de una serie de conectoresparacable coaxial delgado.Cadaestaciónse conecta
mediante unatarjetade reda un conectorBNC enT, Este procedimientose realizaenambos
ladosdel cable coaxial paracerrar el circuito.
Conector IEC 169-2, el cable de antena tc coaxial
El conectorIEC 169-2 esconocidocomocable de antenatv coaxial yesel típico conectorRF
usadoen receptoresde radioFM/ DABy televisoreseuropeos.Esunconector muyantiguo,
aunque sigue siendoutilizandoendispositivosde consumo
.
CONECTOR F
Un conector coaxial de radiofrecuenciaque se usamuycomúnmente conlatelevisión
terrestre porantenaaérea,ademásde la televisiónporuniversal yporcable para latelevisión
por satélite.Enlosaños70 fue cuandose hizotan común su usomediante televisiónde
antenaVHF ymás tarde tambiénparaUHF.
CONECTOR BNC

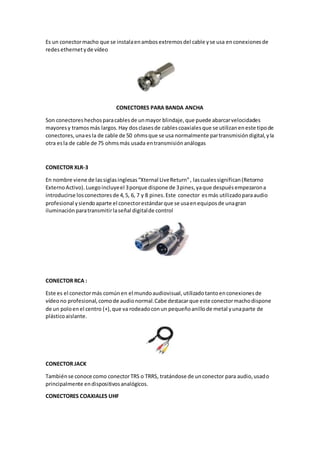

5. Es un conectormacho que se instalaenambosextremosdel cable yse usa enconexionesde
redes ethernetyde vídeo
CONECTORES PARA BANDA ANCHA
Son conectoreshechosparacablesde unmayor blindaje,que puede abarcarvelocidades
mayoresy tramosmás largos.Hay dosclasesde cablescoaxialesque se utilizaneneste tipode
conectores,unaesla de cable de 50 ohmsque se usa normalmente partransmisióndigital,yla
otra esla de cable de 75 ohmsmás usada entransmisiónanálogas
CONECTOR XLR-3
En nombre viene de lassiglasinglesas“Xternal LiveReturn”, lascualessignifican(Retorno
ExternoActivo).Luegoincluyeel 3porque dispone de 3pines,yaque despuésempezarona
introducirse losconectoresde 4,5, 6, 7 y 8 pines.Este conector esmás utilizadoparaaudio
profesional ysiendoaparte el conectorestándarque se usaenequiposde unagran
iluminaciónparatransmitirlaseñal digitalde control
CONECTOR RCA :
Este es el conectormás comúnen el mundoaudiovisual,utilizadotantoenconexionesde
vídeono profesional,comode audionormal.Cabe destacarque este conectormachodispone
de un poloenel centro (+),que va rodeadoconun pequeñoanillode metal yunaparte de
plásticoaislante.
CONECTOR JACK
Tambiénse conoce como conectorTRS o TRRS, tratándose de unconector para audio,usado
principalmente endispositivosanalógicos.
CONECTORES COAXIALES UHF

6. Los conectorescoaxialesUHFse usanpara trabajar enfrecuenciasVHFyHF. Ya más adelante
se aplicoenen radiosamateurhasta 150 MHz.
CONECTOR MINI UHF
Se trata de la versiónpequeñadel conectorUHF.Diseñadoparael usoen telefoníamóvil
CONECTOES FME
Conectordiminutoque esutilizadoeninstalacionesyaplicacionesmóviles.Proporcionaun
gran rendimientoconcorriente continuaa2,0 GHz.
CONECTOR SMA
Un conector coaxial roscadoy utilizadoenmicroondas,de muchautilidadhastaenfrecuencias
de 33 GHz. Tambiéncabe remarcar que se dejade utilizarapartir de los 18 GHz.
COSTOS COMERCIALES :
El más comúnde todos,que es el RG-6. Se utilizaenlatelevisiónde altadefinición,
permitiendotiradascondistanciasvariasdecenasde metrossin pérdidasde señal.Este esel
Se encuentraenla mayoría de las tiendas,yel más comúnpara la television.
Su valoraproximadopormetrooscilaentre los$1600 y $2000
Si se hace uso de cable coaxial para AudioDigital suvalorpormetroesta entre lo$15.000 y
$20.000

7. C) CINTAS Y MICROCINTAS
Las líneasde cinta y microcintasonuna versiónmodificadade lasplacasparalelas.Debidoasu
geometría,ocasionalmentese lesllamaLíneasPlanas.lamicrocintaomicrolinease parece mas
a las placasparalelasque lalíneade cinta o triplaca;más bien,estaúltimapodríaconsiderarse
tambiéncomouna variante semiplanardel cable coaxial,yaque tiene unconductorinterno.
La microcintaesahora lamás empleada,debidoaque essencillofabricarlayda buenos
resultadosde interconexión,tantoencircuitospasivoscomoactivos,conlosdieléctricos
modernos.Porsuparte,la líneade cinta esmas difícil de fabricar.
Las lineasde microcintahacenparte del grupode las lineasde transmisionporelloposeenlas
caracteristicasde laslineascoaxialesyguiasde onda,estas sonde mucho usoen la
electronicayaque permientende acuerdoasu configuracioncrearelementoscomoloson
filtros,resonadores,acopladores,antenasetc.
Las lineasde microcintaestanformadasde lasiguiente manera
Constande dos placasparalelasseparadasporun dieléctricodonde unatiene el anchoyel
largodel dieléctrico(planode tierra) y laotra tiene unconductorde anchomenor(coductorde
cinta),El conductor de cintapuede tomardistintasformassegúnlaaplicaciónporejemploen
Antenas , siendolasmascomunesdependiendolafacilidadde implementaciónla triangular,
rectangular , o cuadrada
ALGUNOSCONECTORES USADOS EN MICROCINTASPARA APLICACIONESDE ANTENAS SON :
CONECTOR BNC : Puedenintroducirmuchasperdidasparafrecuencias enel anode 2.4 GHz
sinembargosonmuy comunesyde bajocosto
CONECTOR TNC : Presentanundesempeñoadecuadoenmuchasaplicacionesenunrangoode
hasta 12 GHz , Se consiguenfácilmenteypermitenundesempeñoadecuadoalargoplazo

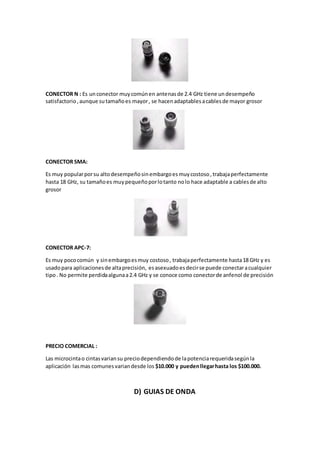

8. CONECTOR N : Es unconector muycomúnen antenasde 2.4 GHz tiene undesempeño
satisfactorio,aunque sutamañoes mayor, se hacenadaptablesacablesde mayor grosor
CONECTOR SMA:
Es muy popularporsu altodesempeñosinembargoesmuycostoso,trabajaperfectamente
hasta 18 GHz, su tamañoes muypequeñoporlotanto nolo hace adaptable a cablesde alto
grosor
CONECTOR APC-7:
Es muy pococomún y sinembargoesmuy costoso, trabajaperfectamente hasta18 GHz y es
usadopara aplicacionesde altaprecisión, esasexuadoesdecirse puede conectaracualquier
tipo. No permite perdidaalgunaa2.4 GHz y se conoce como conectorde anfenol de precisión
PRECIO COMERCIAL :
Las microcintao cintasvariansu preciodependiendode lapotenciarequeridasegúnla
aplicación lasmas comunesvariandesde los $10.000 y puedenllegarhasta los $100.000.
D) GUIAS DE ONDA

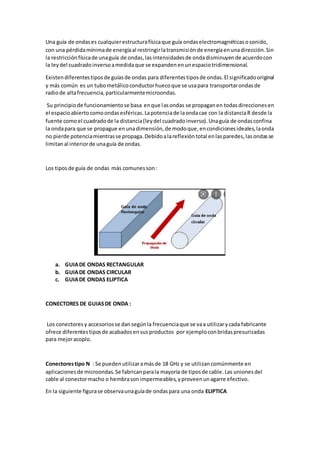

9. Una guía de ondases cualquierestructurafísicaque guía ondaselectromagnéticasosonido,
con una pérdidamínimade energíaal restringirlatransmisiónde energíaenunadirección.Sin
la restricciónfísicade unaguía de ondas,lasintensidadesde ondadisminuyende acuerdocon
la leydel cuadradoinversoamedidaque se expandenenunespaciotridimensional.
Existendiferentestiposde guíasde ondas para diferentestiposde ondas.El significadooriginal
y más común es un tubometálicoconductorhuecoque se usapara transportarondasde
radiode altafrecuencia,particularmentemicroondas.
Su principiode funcionamientose basa enque lasondas se propaganen todasdireccionesen
el espacioabiertocomoondasesféricas.Lapotenciade laondacae con la distanciaR desde la
fuente comoel cuadradode la distancia(leydel cuadradoinverso).Unaguía de ondasconfina
la ondapara que se propague enunadimensión,de modoque,encondicionesideales,laonda
no pierde potenciamientrasse propaga.Debidoalareflexióntotal enlasparedes,lasondasse
limitanal interiorde unaguía de ondas.
Los tiposde guía de ondas más comunesson:
a. GUIADE ONDAS RECTANGULAR
b. GUIADE ONDAS CIRCULAR
c. GUIADE ONDAS ELIPTICA
CONECTORES DE GUIASDE ONDA :
Los conectoresy accesoriosse dansegúnla frecuenciaque se vaa utilizarycada fabricante
ofrece diferentestiposde acabadosensusproductos por ejemploconbridaspresurizadas
para mejoracoplo.
Conectorestipo N : Se puedenutilizaramásde 18 GHz y se utilizancomúnmente en
aplicacionesde microondas.Se fabricanparala mayoría de tiposde cable.Las unionesdel
cable al conectormacho o hembrasonimpermeables,yproveenunagarre efectivo.
En la siguiente figurase observaunaguíade ondaspara una onda ELIPTICA

10. Ademasde losconectorestambiénse puede encontrar transicionesoadaptadoresque
permitenunmétodode adaptacióndesde unaformade guía de ondasa otra líneao ella
misma.
TRANSICIONES O ADAPTADORES :
Transicionesde guía para cable coaxial
Método de adaptacióndesde laformarectangularguía de ondasa un conectorcoaxial.La
banda de funcionamientode este componente de guíade onda estaentre 12,4 a 110 GHz.
TRANSICIONES DE GUIAENTRE ONDAS
Con reducciónenlínearígida,entre guías de ondaWR137 y WR112 para la bandade 7,05 – 8,2
GHz. Entre unode susejemplospodemosver lasiguienteimagenlacual esunadaptador de
guías de onda Elíptica a Rectangular

11. PRECIOS COMERCIALES
Los precioscomercialesde lasguiasde ondapuedenvariarsegúnsuformaaplicaciónetcpero
lospreciososcilandesde los 10 dolares, 100 dolarese inclusopuedentenerun valor de 2000
dolares
B) FIBRA OPTICA
La fibraópticaesun mediode transmisiónempleadohabitualmenteenredesde datos;unhilo
muyfinode material transparente,vidrioomaterialesplásticos,porel que se envíanpulsos de
luzque representanlosdatosatransmitir.El haz de luz quedacompletamente confinadoyse
propaga porel interiorde lafibracon un ángulode reflexiónporencimadel ángulolímite de
reflexióntotal,lafuentede luzpuede serláserounLED.

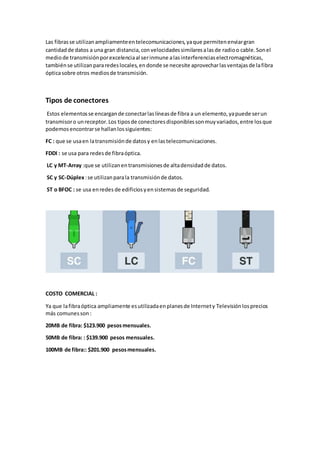

12. Las fibrasse utilizanampliamenteentelecomunicaciones,yaque permitenenviargran
cantidadde datos a una gran distancia,convelocidadessimilaresalasde radioo cable.Sonel
mediode transmisiónporexcelenciaal serinmune alasinterferenciaselectromagnéticas,
tambiénse utilizanpararedeslocales,endonde se necesite aprovecharlasventajasde lafibra
ópticasobre otros mediosde transmisión.
Tipos de conectores
Estos elementosse encargande conectarlaslíneasde fibra a un elemento,yapuede serun
transmisoro unreceptor.Los tiposde conectoresdisponiblessonmuyvariados,entre losque
podemosencontrarse hallanlossiguientes:
FC : que se usaen latransmisiónde datosy enlastelecomunicaciones.
FDDI : se usa para redesde fibraóptica.
LC y MT-Array :que se utilizanentransmisionesde altadensidadde datos.
SC y SC-Dúplex:se utilizanparala transmisiónde datos.
ST o BFOC : se usa enredes de edificiosyensistemasde seguridad.
COSTO COMERCIAL :
Ya que lafibraóptica ampliamente esutilizadaenplanesde Internety Televisión losprecios
más comunesson:
20MB de fibra: $123.900 pesosmensuales.
50MB de fibra: : $139.900 pesos mensuales.
100MB de fibra:: $201.900 pesosmensuales.
