Este documento describe los pasos para configurar una conexión entre un ordenador y un teléfono móvil BlackBerry para usar el teléfono como un módem y acceder a Internet desde el ordenador. Explica los protocolos GPRS y HSDPA utilizados, el procedimiento de instalar los drivers del teléfono y configurarlo como un módem en Windows, y los parámetros necesarios para establecer la conexión de red móvil.

1. Configuración de una conexión ordenador – teléfono móvil Práctica 3 Xarxes multimèdia UOC Javier Gibaja Ruiz

2. Configuración de una conexión ordenador – teléfono móvil Javier Gibaja Ruiz - Práctica 3 Xarxes multimèdia UOC - 1/6/2010 Presentación y elementos físicos Presentación Características PC Características Teléfono móvil Se pretende establecer una conexión entre un teléfono móvil y un ordenador, además éste enlace debe posibilitar el acceso a Internet del ordenador utilizando el teléfono móvil como un módem. De esta manera podremos conectarnos a Internet con el ordenador en cualquier lugar sin necesidad de un módem usb específico. Es un PC Packard Bell funcionando en Windows Vista con un procesador Intel Core 2 Duo. Dispone de Wifi, Bluetooth y entrada Ethernet de tarjeta de red. BlackBerry 8120 con sistema GPRS y función de modem.

3. Configuración de una conexión ordenador – teléfono móvil Javier Gibaja Ruiz - Práctica 3 Xarxes multimèdia UOC - 1/6/2010 Descripción de los protocolos utilizados GPRS HSDPA Es un sistema de transmisión de datos por paquetes, extendido del GSM. Es un método que puede funcionar con una velocidad de transmisión de hasta 144 kbps, en la actualidad existen sistemas más rápidos como el HSDPA (3G) con hasta 14Mbps de bajada. Por eso su uso cada vez es menor, aunque a veces resulta más económico. Es un estándar de transmisión con el que pueden utilizarse servicios como WAP, SMS, MMS e incluso WWW, como es el caso. Ahora se necesita disponer de más servicios y más ancho de banda para abastecerlos, por eso se han creado protocolos más eficaces. Su funcionamiento se basa en una optimización de la red disponible, con canales de transmisión compartidos y transmisión de paquetes con medidas de ahorro como la dimensión de los paquetes y el uso de la red solamente cuando existen solicitudes. Se corresponde con la tercera generación del sistema de transferencia de datos, 3G, en el que se ha mejorado la eficiencia espectral para obtener una capacidad mayor de transmisión de información.

4. Configuración de una conexión ordenador – teléfono móvil Javier Gibaja Ruiz - Práctica 3 Xarxes multimèdia UOC - 1/6/2010 Arquitectura de los protocolos utilizados GPRS Podemos observar que la arquitectura del sistema HSDPA es más eficaz que el GPRS aunque depende en gran medida de un buen servicio y coberturade las antenas de los proveedores. HSDPA El GPRS utiliza una estructura compleja en la que los paquetes son gestionados y transmitidos a la red.

5. Configuración de una conexión ordenador – teléfono móvil Javier Gibaja Ruiz - Práctica 3 Xarxes multimèdia UOC - 1/6/2010 Arquitectura de los protocolos utilizados GPRS HSDPA Los dispositivos móviles se conectan a la red UMTS y GSM y van pasando por zonas de tratamiento de datos y establecimiento de conexiones, hasta llegar a la red general. La comunicación HSDPA se realiza de forma similar al protocolo UDP, los datos son transmitidos sin verificación total pero son comparados y unidos en paquetes útiles.

6. Configuración de una conexión ordenador – teléfono móvil Javier Gibaja Ruiz - Práctica 3 Xarxes multimèdia UOC - 1/6/2010 Procedimiento de la conexión Conexión Conectamos la BlackBerry a nuestro ordenador por medio del cable micro-usb. También podríamos hacerlo por Bluetooth aunque el rendimiento de energía y de la red serán más bajos Drivers y BB desktop Comprobamos que el teléfono móvil está instalado y reconocido por nuestro ordenador, tanto los drivers de gestión como los de transferencia de datos y módem (RimSerial.ini) . Instalamos la suite Blackberry desktop manager.

7. Configuración de una conexión ordenador – teléfono móvil Javier Gibaja Ruiz - Práctica 3 Xarxes multimèdia UOC - 1/6/2010 Procedimiento de la conexión Blackberry y PC Si nuestra Blackberry está correctamente instalada, tras introducir nuestro PIN, el campo DEVICE CONNECTED de la parte inferior señalará nuestro dispositivo móvil. Interfaz El software Desktop Manager actúa como interfaz entre el móvil y nuestro PC, por lo tanto deberá estar conectado constantemente mientras realicemos la configuración y el acceso a la red.

8. Configuración de una conexión ordenador – teléfono móvil Javier Gibaja Ruiz - Práctica 3 Xarxes multimèdia UOC - 1/6/2010 Procedimiento de la conexión Opciones de módem Accedemos desde nuestro PC a Panel de Control -> opciones de teléfono y módems. Observaremos si está o no instalado nuestro móvil como modem, si no lo está deberemos seguir los pasos siguientes. Agregar módem En la pestaña módem pulsamos agregar módem, donde tenemos la lista de los instalados, damos los permisos a Windows para que acceda a la instalación. Marco la opción 'No buscar, seleccionar de una lista'.

9. Configuración de una conexión ordenador – teléfono móvil Javier Gibaja Ruiz - Práctica 3 Xarxes multimèdia UOC - 1/6/2010 Procedimiento de la conexión Seleccionar modem Seleccionamos un modem estándar como el del móvil, de 33600 bps, continuamos y elegimos la opción de todos los puertos y terminamos de instalarlo Propiedades módem En la pestaña módem pulsamos en propiedades de nuestro módem. Seleccionamos diagnosticar para ver el estado de las comunicaciones con el móvil. El diagnóstico debe presentar como primeras respuestas: 'Éxito' y 'BlackBerry IP Modem'.

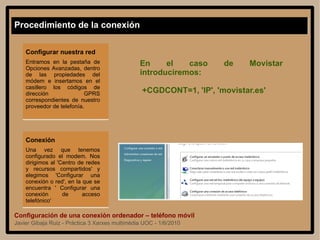

10. Configuración de una conexión ordenador – teléfono móvil Javier Gibaja Ruiz - Práctica 3 Xarxes multimèdia UOC - 1/6/2010 Procedimiento de la conexión Configurar nuestra red Entramos en la pestaña de Opciones Avanzadas, dentro de las propiedades del módem e insertamos en el casillero los códigos de dirección GPRS correspondientes de nuestro proveedor de telefonía. Conexión Una vez que tenemos configurado el modem. Nos dirigimos al 'Centro de redes y recursos compartidos' y elegimos 'Configurar una conexión o red', en la que se encuentra ' Configurar una conexión de acceso telefónico' En el caso de Movistar introduciremos: +CGDCONT=1, 'IP', 'movistar.es'

11. Configuración de una conexión ordenador – teléfono móvil Javier Gibaja Ruiz - Práctica 3 Xarxes multimèdia UOC - 1/6/2010 Procedimiento de la conexión Configurar la conexión Seleccionamos el modem que funciona por el puerto de la Blackberry y escribimos la configuración GPRS de nuestro proveedor, en este caso Movistar, con número *99 **1#. elegimos un nombre para la conexión. Conectarse Ya está configurada la red, solamente hace falta elegirla en el menú accesible desde Inicio 'Conectar a', el módem marcará y nuestra conexión quedará establecida.
