Este manual describe las propiedades y usos de las maderas del grupo Andino. Contiene 34 páginas con información sobre dimensiones, pesos, cargas y cálculos estructurales para vigas de madera del grupo C con dimensiones de 4.20m de largo, 6.5cm de ancho y 18.01cm de alto, así como una viga de refuerzo de 3m de largo, 9cm de ancho y 19cm de alto. El manual proporciona detalles sobre las especificaciones y resistencia necesaria para estas vigas de madera.

1. Manual de maderas del grupo Andino 1

2. Manual de maderas del grupo Andino 2

3. Manual de maderas del grupo Andino 3

4. Manual de maderas del grupo Andino 4

5. Manual de maderas del grupo Andino 5

6. Manual de maderas del grupo Andino 6

7. Manual de maderas del grupo Andino 7

8. Manual de maderas del grupo Andino 8

9. Manual de maderas del grupo Andino 9

10. Manual de maderas del grupo Andino 10

11. Manual de maderas del grupo Andino 11

12. Manual de maderas del grupo Andino 12

13. Manual de maderas del grupo Andino 13

14. Manual de maderas del grupo Andino 14

15. Manual de maderas del grupo Andino 15

16. Manual de maderas del grupo Andino 16

17. Manual de maderas del grupo Andino 17

18. Manual de maderas del grupo Andino 18

19. Manual de maderas del grupo Andino 19

20. Manual de maderas del grupo Andino 20

21. Manual de maderas del grupo Andino 21

22. Manual de maderas del grupo Andino 22

23. Manual de maderas del grupo Andino 23

24. Manual de maderas del grupo Andino 24

25. Manual de maderas del grupo Andino 25

26. Manual de maderas del grupo Andino 26

27. Manual de maderas del grupo Andino 27

28. Manual de maderas del grupo Andino 28

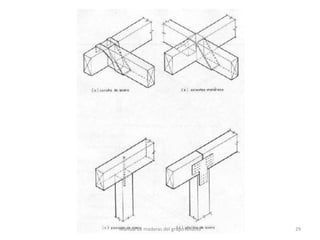

29. Manual de maderas del grupo Andino 29

30. Manual de maderas del grupo Andino 30

31. Manual de maderas del grupo Andino 31

32. Manual de maderas del grupo Andino 32
3.00
3.00m
50cms

33. Manual de maderas del grupo Andino 33
4.20m
Usaremos madera grupo ´´C´´
Cargas: S/C= 200 Kgs/m2
Entablado de 1.5 cms : 0.015X700= 10.5 Kgs/m2
Mezcla 2 cm 0.02X2300= 46.0
Piso = 25.0
CM = 81.5 Kgs/m2
Peso propio de viguetas = 0.14X0.19X700=18.62 Kgs/m
WCM= 81.5X0.5+18.62= 59.37 Kgs/m
WCV = 200X0.5 =100.00 Kgs/m
WT = =159.4
M= 0.125X159.4X4.20^2 = 351.48 Kgs-m
R= 159.4X4.20/2=335 Kgs
2R= 670 Kgs

34. • M= 351.48 Kgs-m
• M=fmS S=M/fm = 351.48X100/100= 351.48
cm3
• S= bh^2/6 = 351.48 b=6.5 cms h= 18.01cms
Manual de maderas del grupo Andino 34
19cms
6.5cms

35. • N = 670X2= 1340 kgs
• λx=λy= 3X100/9=33.33>10
• Ck= 0.7025(E/fc)^0.5=
• Ck= 0.7025(55000/80)^0.5=18.42
•
Nadm= 0.329(55000)(9X9)/(33.33^2)= 1320 <
1340
Manual de maderas del grupo Andino 35
3.00m
9.0cms 9.0
x
Y
14
