Los tres principales tipos de cables de red son cables directos, cruzados y de refinanciamiento. Los cables directos conectan pins correspondientes y se usan para conectar dispositivos diferentes como un router y un switch. Los cables cruzados entrecruzan algunos pares de cables para permitir la comunicación entre dispositivos similares como computadoras o routers. Cada tipo de cable tiene usos distintos y no debe reemplazarse el uno por el otro.
Tipos de cables Ethernet: directos, cruzados y sus usos
1. • Generalmente hay tres tipos principales de cables de redes:
conexión directa, cruce y cables de refinanciamiento. Cada
tipo de cable tiene un uso distinto y no debe utilizarse en
lugar de otro. Entonces, ¿cómo sabes qué cable a utilizar
para lo que usted necesita?

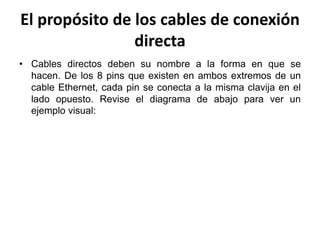

2. El propósito de los cables de conexión
directa
• Cables directos deben su nombre a la forma en que se
hacen. De los 8 pins que existen en ambos extremos de un
cable Ethernet, cada pin se conecta a la misma clavija en el

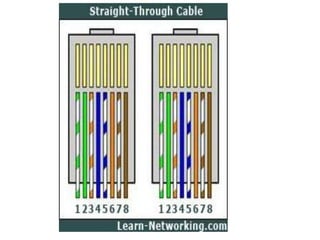

lado opuesto. Revise el diagrama de abajo para ver un
ejemplo visual:
3.

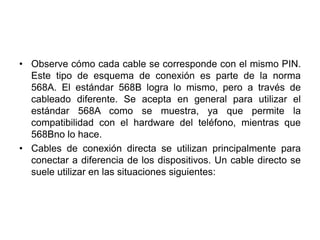

4. • Observe cómo cada cable se corresponde con el mismo PIN.
Este tipo de esquema de conexión es parte de la norma
568A. El estándar 568B logra lo mismo, pero a través de
cableado diferente. Se acepta en general para utilizar el
estándar 568A como se muestra, ya que permite la
compatibilidad con el hardware del teléfono, mientras que
568Bno lo hace.
• Cables de conexión directa se utilizan principalmente para
conectar a diferencia de los dispositivos. Un cable directo se
suele utilizar en las situaciones siguientes:

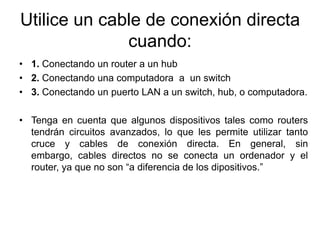

5. Utilice un cable de conexión directa
cuando:
• 1. Conectando un router a un hub
• 2. Conectando una computadora a un switch
• 3. Conectando un puerto LAN a un switch, hub, o computadora.
• Tenga en cuenta que algunos dispositivos tales como routers
tendrán circuitos avanzados, lo que les permite utilizar tanto
cruce y cables de conexión directa. En general, sin
embargo, cables directos no se conecta un ordenador y el
router, ya que no son “a diferencia de los dipositivos.”

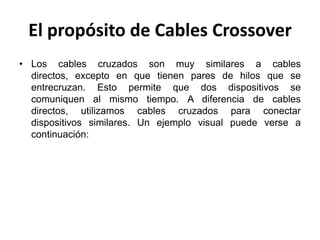

6. El propósito de Cables Crossover
• Los cables cruzados son muy similares a cables
directos, excepto en que tienen pares de hilos que se
entrecruzan. Esto permite que dos dispositivos se
comuniquen al mismo tiempo. A diferencia de cables
directos, utilizamos cables cruzados para conectar

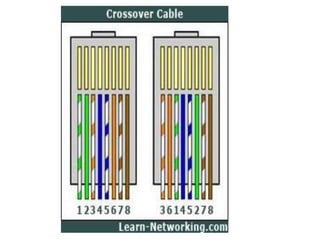

dispositivos similares. Un ejemplo visual puede verse a
continuación:
7.

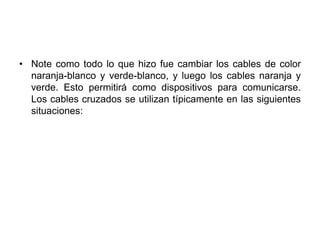

8. • Note como todo lo que hizo fue cambiar los cables de color
naranja-blanco y verde-blanco, y luego los cables naranja y
verde. Esto permitirá como dispositivos para comunicarse.
Los cables cruzados se utilizan típicamente en las siguientes
situaciones:

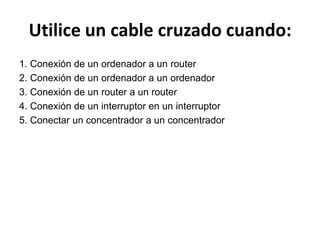

9. Utilice un cable cruzado cuando:
1. Conexión de un ordenador a un router
2. Conexión de un ordenador a un ordenador
3. Conexión de un router a un router
4. Conexión de un interruptor en un interruptor
5. Conectar un concentrador a un concentrador

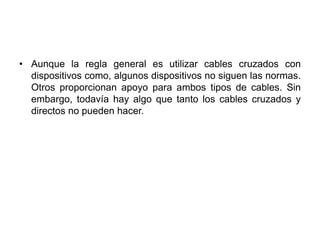

10. • Aunque la regla general es utilizar cables cruzados con
dispositivos como, algunos dispositivos no siguen las normas.
Otros proporcionan apoyo para ambos tipos de cables. Sin
embargo, todavía hay algo que tanto los cables cruzados y
directos no pueden hacer.
