La ubicación de la fuente de calor afecta la trayectoria del fluido que representa el calor y el tiempo para alcanzar el equilibrio térmico. Cuando la fuente está cerca de la salida, el fluido tiene un recorrido más directo; cuando está en el centro, el fluido se dispersa más y tarda más en salir; y cuando está cerca de la salida con pocos obstáculos, el recorrido ascendente es más directo.

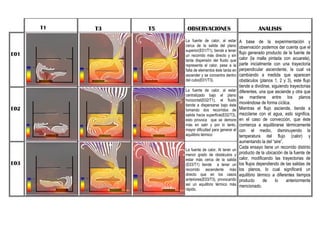

1. T1
E01
E02
E03
T3
T5
OBSERVACIONES
La fuente de calor, al estar
cerca de la salida del plano
superior(E01/T1), tiende a tener
un recorrido más directo y sin
tanta dispersión del fluido que
representa el calor, pese a la
falta de elementos éste tarda en
ascender y se concentra dentro
del cubo(E01/T3).
La fuente de calor, al estar
centralizado bajo el plano
horizontal(E02/T1), el fluido
tiende a dispersarse bajo éste
tomando dos recorridos de
salida hacia superficie(E02/T3),
esto provoca que se demore
más en salir y por lo tanto,
mayor dificultad para generar el
equilibrio térmico
La fuente de calor, Al tener un
menor grado de obstáculos y
estar más cerca de la salida
(E03/T1) tiende a tener un
recorrido ascendente más
directo que en los casos
anteriores(E03/T3), provocando
así un equilibrio térmico más
rápido.
ANALISIS
A base de la experimentación y
observación podemos dar cuenta que el
flujo generado producto de la fuente de
calor (la malla pintada con acuarela),
parte inicialmente con una trayectoria
perpendicular ascendente, la cual va
cambiando a medida que aparecen
obstáculos (planos 1, 2 y 3), este flujo
tiende a dividirse, siguiendo trayectorias
diferentes, una que asciende y otra que
se mantiene entre los planos
moviéndose de forma cíclica.
Mientras el flujo asciende, tiende a
mezclarse con el agua, esto significa,
en el caso de convección, que éste
comienza a equilibrarse térmicamente
con el medio, disminuyendo la
temperatura del flujo (calor) y
aumentando la del “aire”.
Cada ensayo tiene un recorrido distinto
producto de la ubicación de la fuente de
calor, modificando las trayectorias de
los flujos dependiendo de las salidas de
los planos, lo cual significará un
equilibrio térmico a diferentes tiempos
producto
de
lo
anteriormente
mencionado.
