El documento describe un trabajo colaborativo en dibujo técnico realizado por un grupo de estudiantes en junio de 2016. Incluye la preparación de maquetas, especificando medidas y procedimientos para construir la figura. Además, presenta fotografías de la maqueta y las vistas de la figura.

1. ECBTI
DIBUJO TECNICO
INTERSEMESTRAL 8-03
TRABAJO COLABORATIVO 1
DIBUJO TÉCNICO
8-03
Momento 1
Consolidado Grupo 10
Elaborado por:
OLGA ISABEL SARMIENTO PÉREZ
CODIGO: 1.026.569.480
HECTOR FREDY OROSTEGUI BENITEZ
CODIGO: 1.006.635.694
Formadora
HELEN ROCIO MARTINEZ
UNIVERSIDAD NACIONAL ABIERTA Y A DISTANCIA
Junio de 2016

2. ECBTI
DIBUJO TECNICO
INTERSEMESTRAL 8-03
TRABAJO COLABORATIVO 1
COMPENDIO GRUPAL DE LAS MAQUETAS
Olga Isabel Sarmiento Pérez
Alistamiento de la
materia prima
Preparar las medidas de la figura Formar primer rectángulo de
7,5 de alto, 5 de ancho
Formar el segundo
rectángulo de 2,5 de
ancho por 5 de largo
Medir los cuadros en el segundo
rectángulo de 2,5 x 2,5
Cortar los cuadros del segundo
rectángulo

3. ECBTI
DIBUJO TECNICO
INTERSEMESTRAL 8-03
TRABAJO COLABORATIVO 1
Pulir los lados Unir los dos rectángulos formados
- Fotografía de la maqueta - Fotografía del
alumno con la maqueta.
Vistas de la figura 9
Vista superior Vista lateral Vista frontal

4. ECBTI
DIBUJO TECNICO
INTERSEMESTRAL 8-03
TRABAJO COLABORATIVO 1

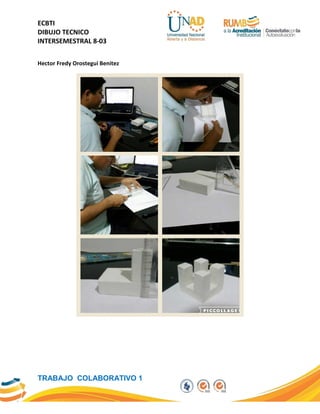

Hector Fredy Orostegui Benitez

5. ECBTI
DIBUJO TECNICO
INTERSEMESTRAL 8-03
TRABAJO COLABORATIVO 1

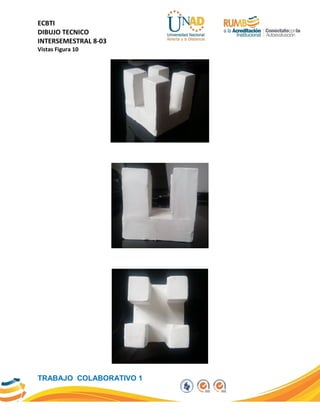

Vistas Figura 10

6. ECBTI
DIBUJO TECNICO
INTERSEMESTRAL 8-03
TRABAJO COLABORATIVO 1
GRACIAS
