Puede ponerse en contacto con nuestro servicio técnico a través de sat@inhogar.com

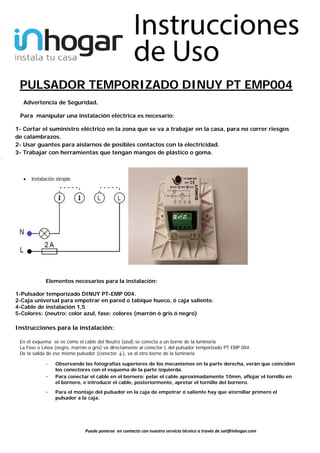

PULSADOR TEMPORIZADO DINUY PT EMP004
Advertencia de Seguridad.
Para manipular una instalación eléctrica es necesario:
1- Cortar el suministro eléctrico en la zona que se va a trabajar en la casa, para no correr riesgos
de calambrazos.
2- Usar guantes para aislarnos de posibles contactos con la electricidad.
3- Trabajar con herramientas que tengan mangos de plástico o goma.
Elementos necesarios para la instalación:
1-Pulsador temporizado DINUY PT-EMP 004.
2-Caja universal para empotrar en pared o tabique hueco, ó caja saliente.
4-Cable de instalación 1,5
5-Colores: (neutro: color azul, fase: colores (marrón ó gris ó negro)
Instrucciones para la instalación:
En el esquema se ve como el cable del Neutro (azul) se conecta a un borne de la luminaria
La Fase o Línea (negro, marrón o gris) va directamente al conector L del pulsador temporizado PT EMP 004.
De la salida de ese mismo pulsador (conector ↓), va al otro borne de la luminaria
- Observando las fotografías superiores de los mecanismos en la parte derecha, verán que coinciden
los conectores con el esquema de la parte izquierda.
- Para conectar el cable en el bornero: pelar el cable aproximadamente 10mm, aflojar el tornillo en
el bornero, e introducir el cable, posteriormente, apretar el tornillo del bornero.
- Para el montaje del pulsador en la caja de empotrar ó saliente hay que atornillar primero el
pulsador a la caja.
