Dispositivos Basicos lineas

fuente:http://4.bp.blogspot.com/_5pjok6sRcXU/TNyLZbXSCQI/AAAAAAAAABM/aXgEbbZQx-I/s1600/dispositivo_01.jpg15/07/2013

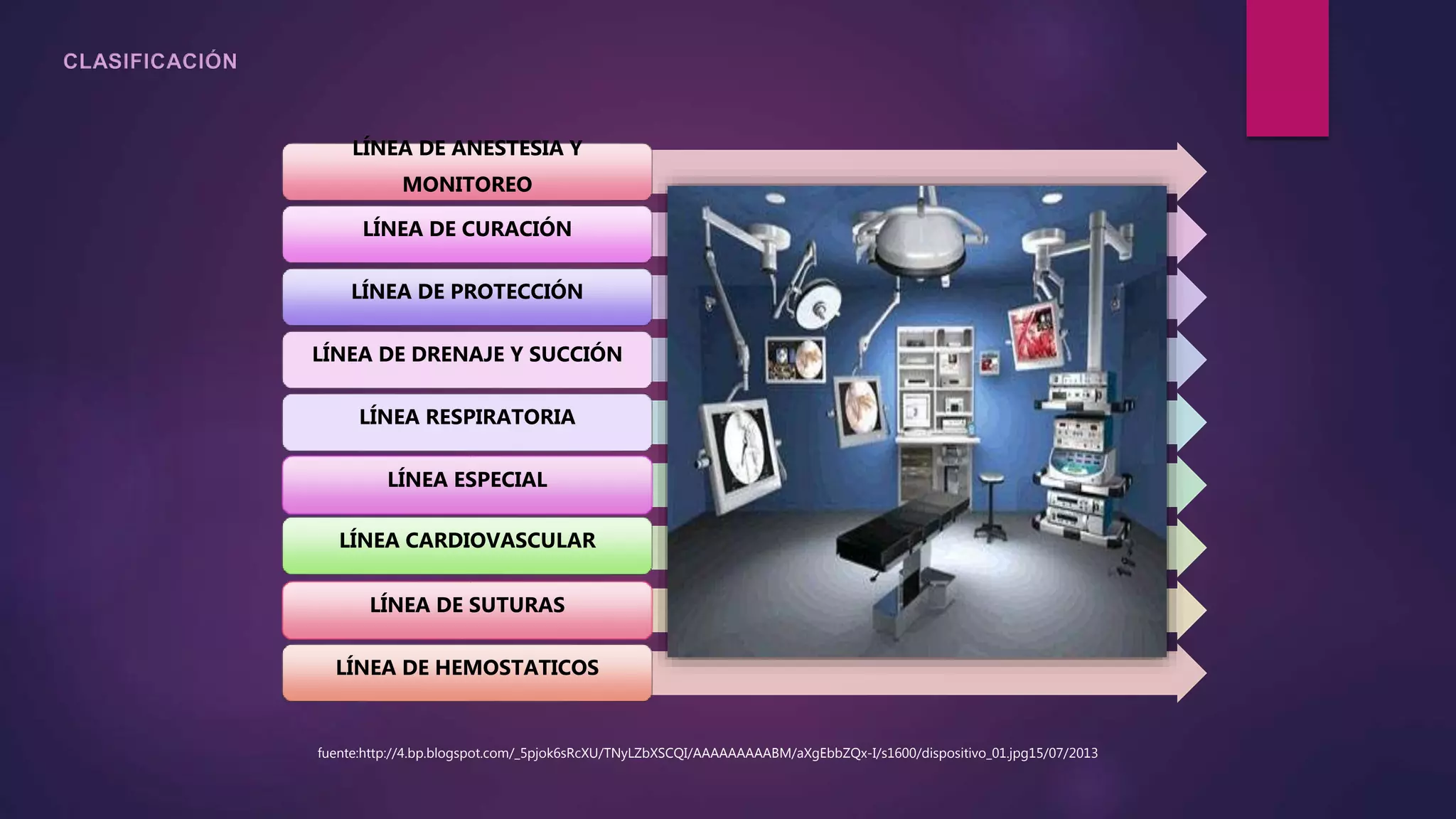

LÍNEA DE ANESTESIA Y
MONITOREO
LÍNEA DE CURACIÓN
LÍNEA DE PROTECCIÓN
LÍNEA DE DRENAJE Y SUCCIÓN
LÍNEA RESPIRATORIA
LÍNEA ESPECIAL
LÍNEA CARDIOVASCULAR
LÍNEA DE SUTURAS
LÍNEA DE HEMOSTATICOS

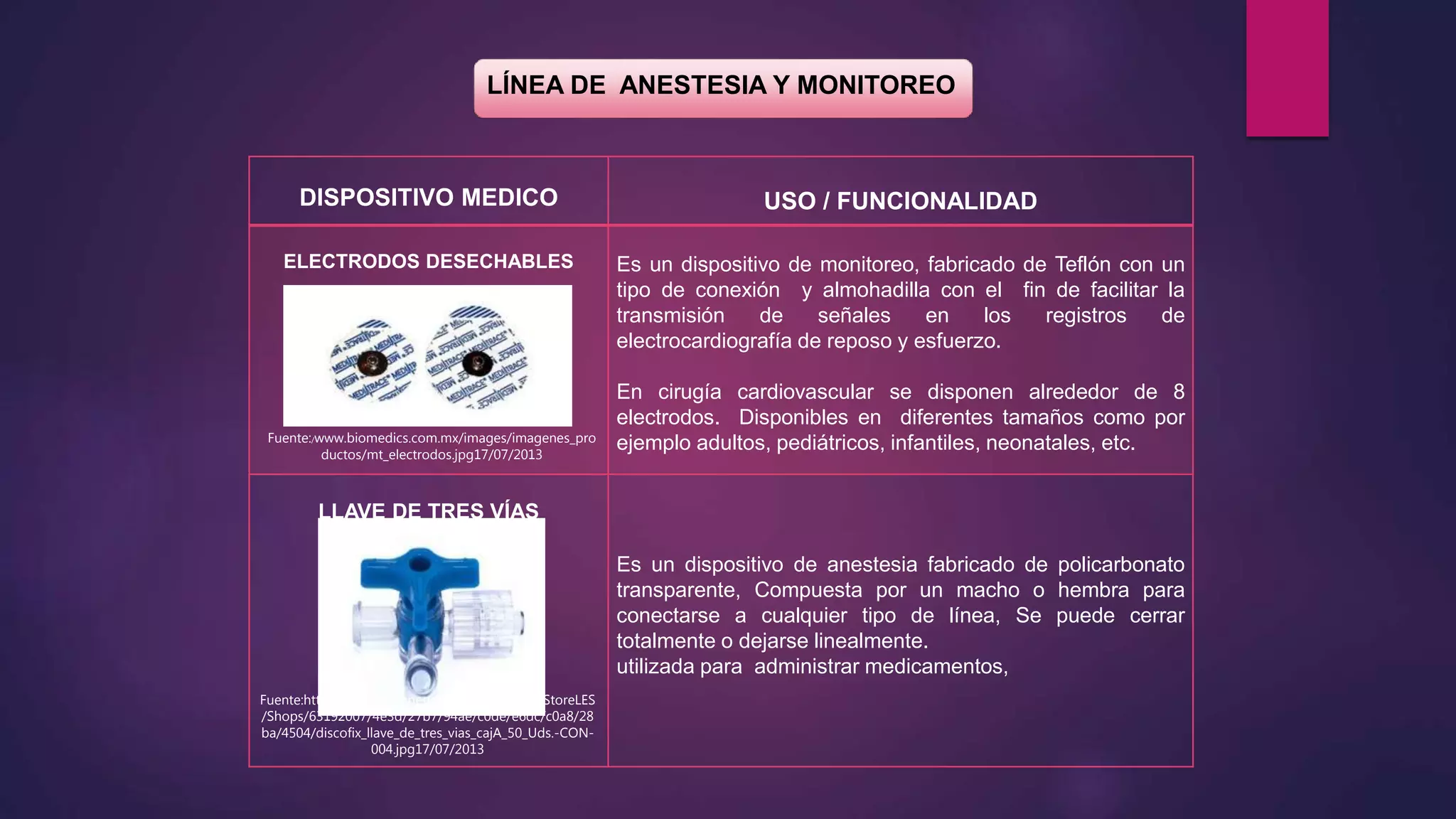

LÍNEA DE ANESTESIA Y MONITOREO
DISPOSITIVO MEDICO USO / FUNCIONALIDAD
ELECTRODOS DESECHABLES Es un dispositivo de monitoreo, fabricado de Teflón con un
tipo de conexión y almohadilla con el fin de facilitar la
transmisión de señales en los registros de
electrocardiografía de reposo y esfuerzo.
En cirugía cardiovascular se disponen alrededor de 8
electrodos. Disponibles en diferentes tamaños como por
ejemplo adultos, pediátricos, infantiles, neonatales, etc.
LLAVE DE TRES VÍAS
Es un dispositivo de anestesia fabricado de policarbonato
transparente, Compuesta por un macho o hembra para
conectarse a cualquier tipo de línea, Se puede cerrar
totalmente o dejarse linealmente.
utilizada para administrar medicamentos,
Fuente:/www.biomedics.com.mx/images/imagenes_pro
ductos/mt_electrodos.jpg17/07/2013
Fuente:http://www.biozoneuropa.eu/WebRoot/StoreLES
/Shops/63192007/4e3d/27b7/94ae/c0de/e6dc/c0a8/28
ba/4504/discofix_llave_de_tres_vias_cajA_50_Uds.-CON-
004.jpg17/07/2013

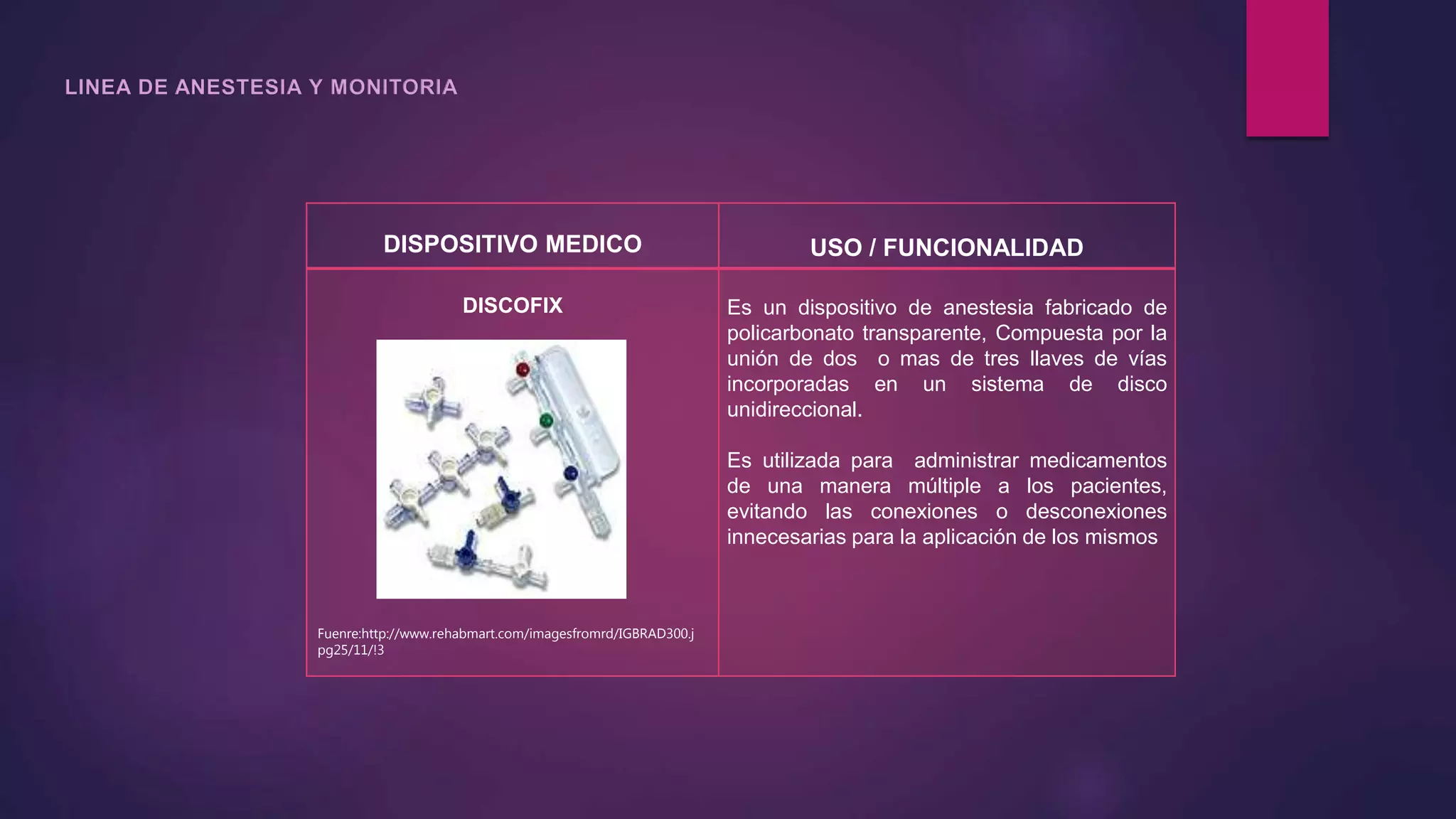

DISCOFIX Es un dispositivo de anestesia fabricado de
policarbonato transparente, Compuesta por la
unión de dos o mas de tres llaves de vías
incorporadas en un sistema de disco
unidireccional.
Es utilizada para administrar medicamentos
de una manera múltiple a los pacientes,
evitando las conexiones o desconexiones
innecesarias para la aplicación de los mismos
Fuenre:http://www.rehabmart.com/imagesfromrd/IGBRAD300.j
pg25/11/!3

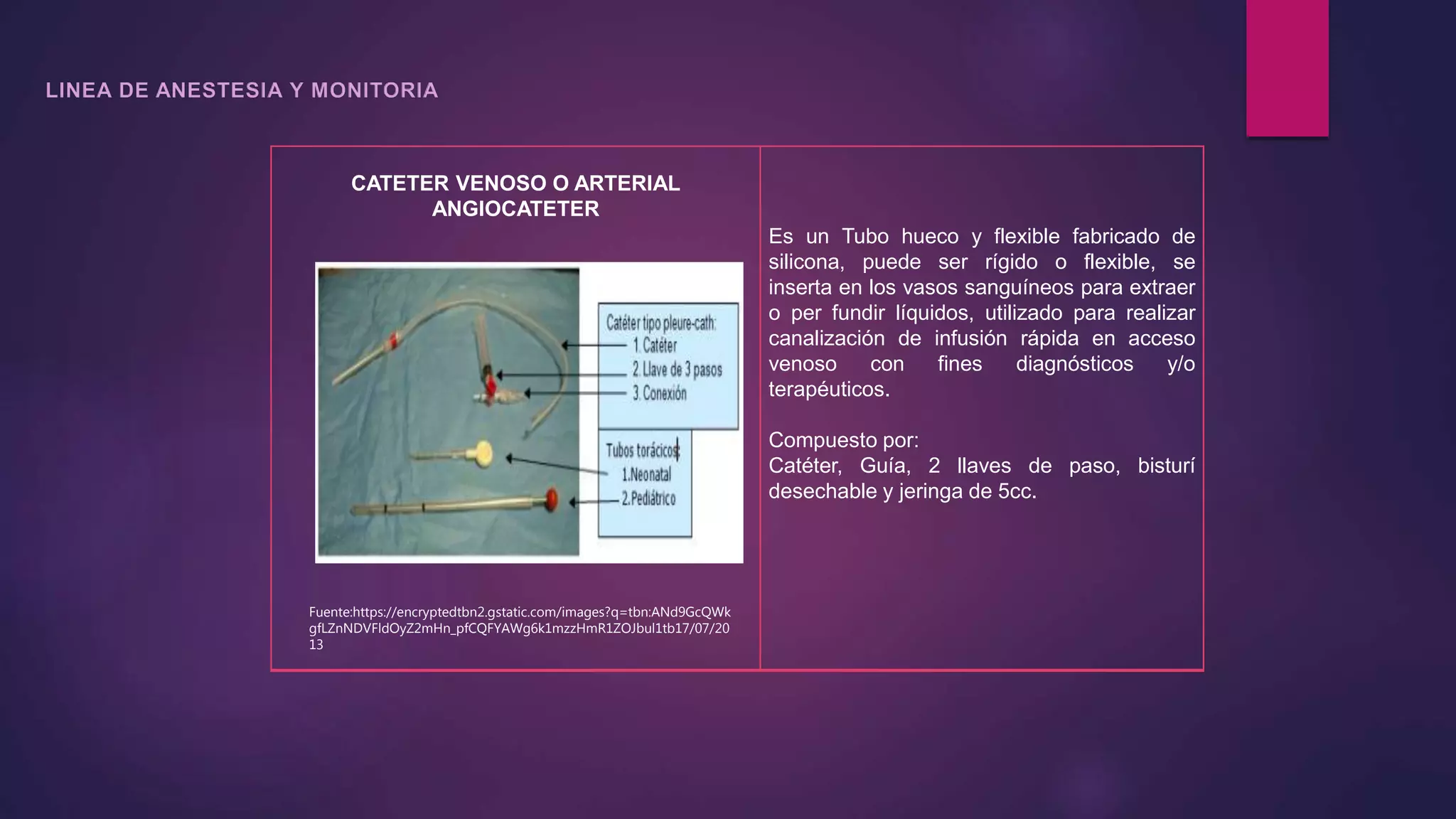

CATETER VENOSO O ARTERIAL
ANGIOCATETER
Es un Tubo hueco y flexible fabricado de
silicona, puede ser rígido o flexible, se
inserta en los vasos sanguíneos para extraer
o per fundir líquidos, utilizado para realizar
canalización de infusión rápida en acceso
venoso con fines diagnósticos y/o
terapéuticos.
Compuesto por:
Catéter, Guía, 2 llaves de paso, bisturí
desechable y jeringa de 5cc.
Fuente:https://encryptedtbn2.gstatic.com/images?q=tbn:ANd9GcQWk
gfLZnNDVFldOyZ2mHn_pfCQFYAWg6k1mzzHmR1ZOJbul1tb17/07/20
13

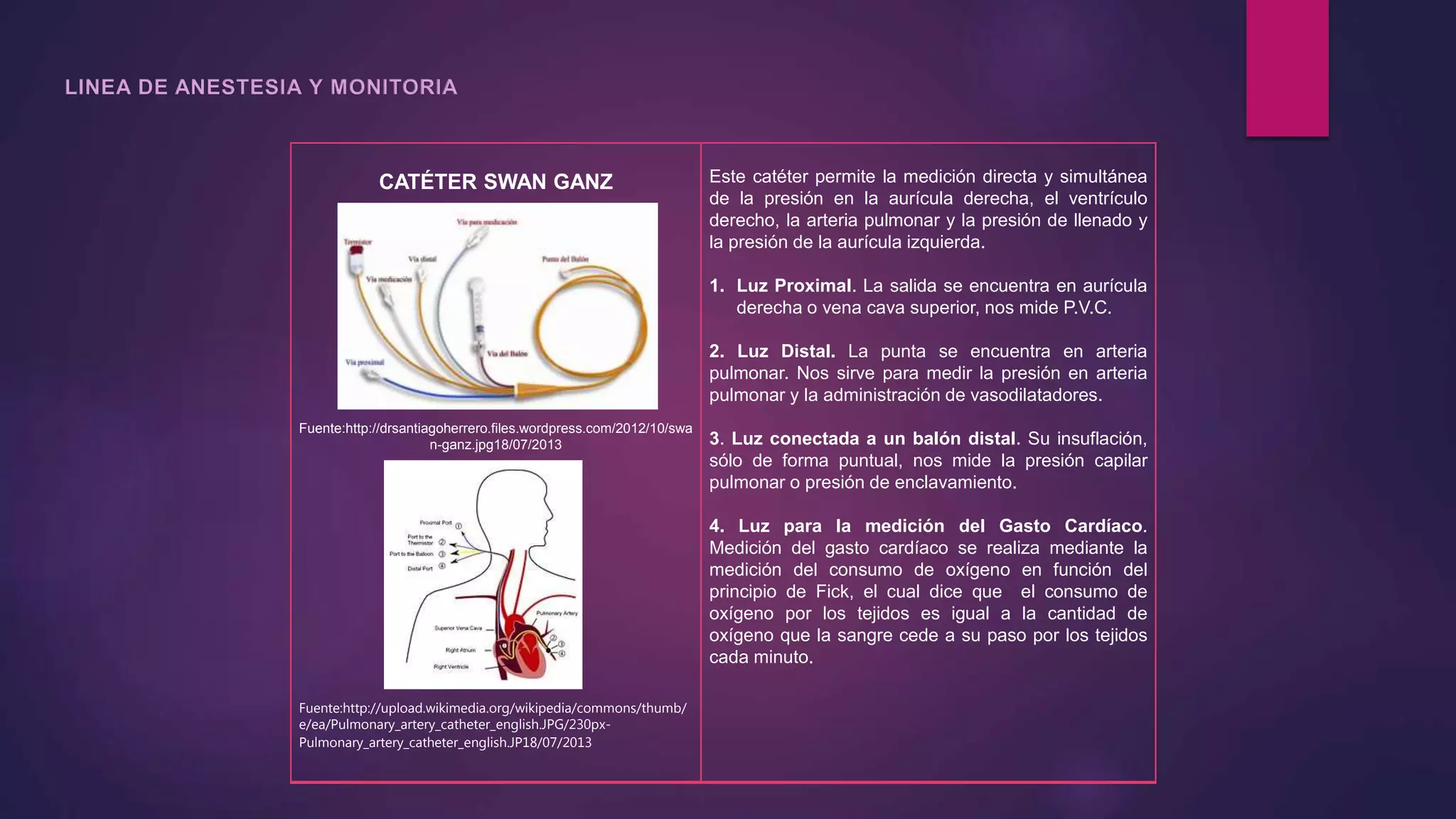

CATÉTER SWAN GANZ
Fuente:http://drsantiagoherrero.files.wordpress.com/2012/10/swa
n-ganz.jpg18/07/2013
Fuente:http://upload.wikimedia.org/wikipedia/commons/thumb/
e/ea/Pulmonary_artery_catheter_english.JPG/230px-
Pulmonary_artery_catheter_english.JP18/07/2013
Este catéter permite la medición directa y simultánea
de la presión en la aurícula derecha, el ventrículo
derecho, la arteria pulmonar y la presión de llenado y
la presión de la aurícula izquierda.
1. Luz Proximal. La salida se encuentra en aurícula
derecha o vena cava superior, nos mide P.V.C.
2. Luz Distal. La punta se encuentra en arteria
pulmonar. Nos sirve para medir la presión en arteria
pulmonar y la administración de vasodilatadores.
3. Luz conectada a un balón distal. Su insuflación,
sólo de forma puntual, nos mide la presión capilar
pulmonar o presión de enclavamiento.
4. Luz para la medición del Gasto Cardíaco.
Medición del gasto cardíaco se realiza mediante la
medición del consumo de oxígeno en función del
principio de Fick, el cual dice que el consumo de
oxígeno por los tejidos es igual a la cantidad de
oxígeno que la sangre cede a su paso por los tejidos
cada minuto.

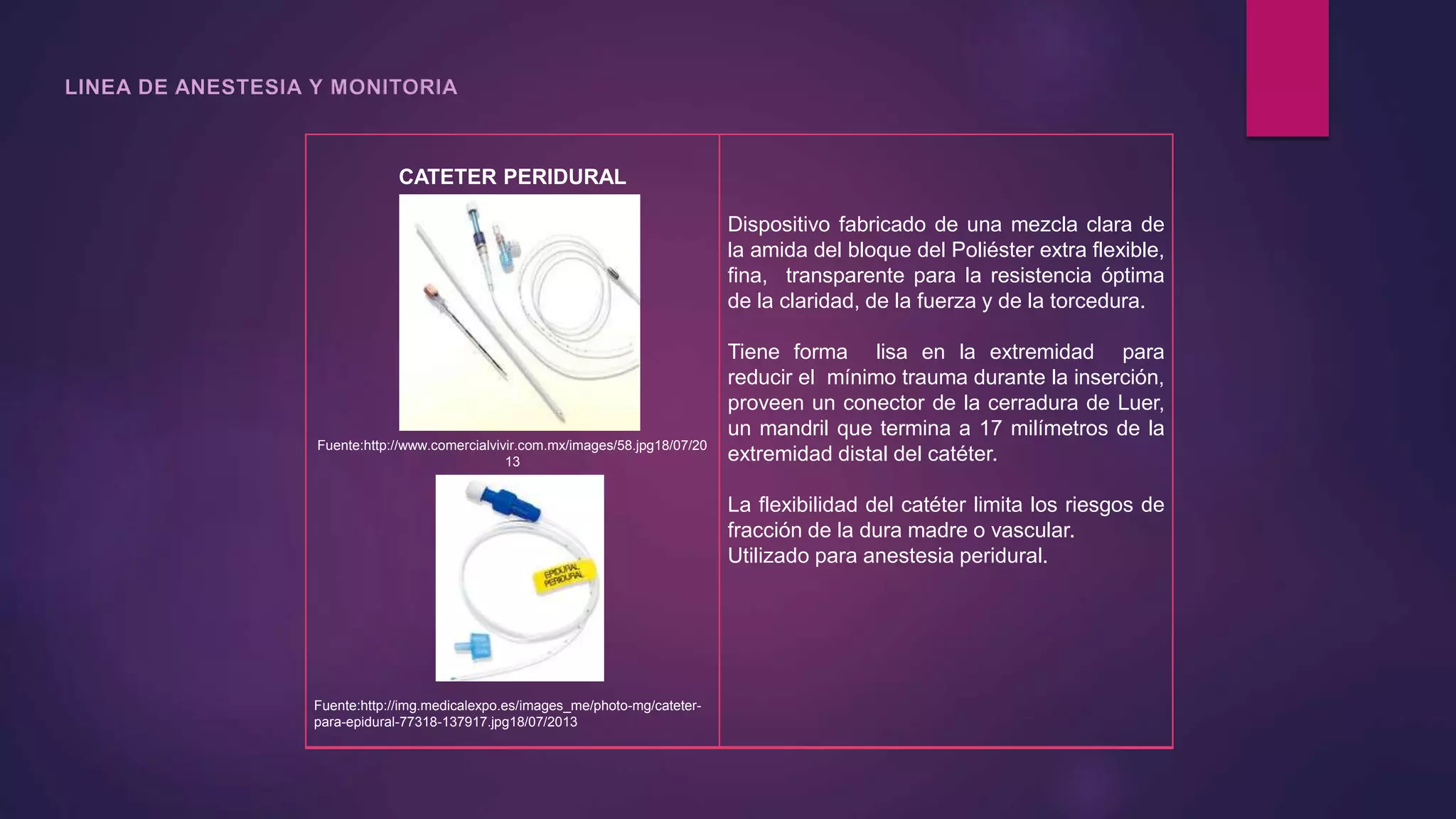

CATETER PERIDURAL
Fuente:http://www.comercialvivir.com.mx/images/58.jpg18/07/20
13
Fuente:http://img.medicalexpo.es/images_me/photo-mg/cateter-
para-epidural-77318-137917.jpg18/07/2013
Dispositivo fabricado de una mezcla clara de
la amida del bloque del Poliéster extra flexible,
fina, transparente para la resistencia óptima
de la claridad, de la fuerza y de la torcedura.
Tiene forma lisa en la extremidad para
reducir el mínimo trauma durante la inserción,
proveen un conector de la cerradura de Luer,
un mandril que termina a 17 milímetros de la
extremidad distal del catéter.
La flexibilidad del catéter limita los riesgos de
fracción de la dura madre o vascular.
Utilizado para anestesia peridural.

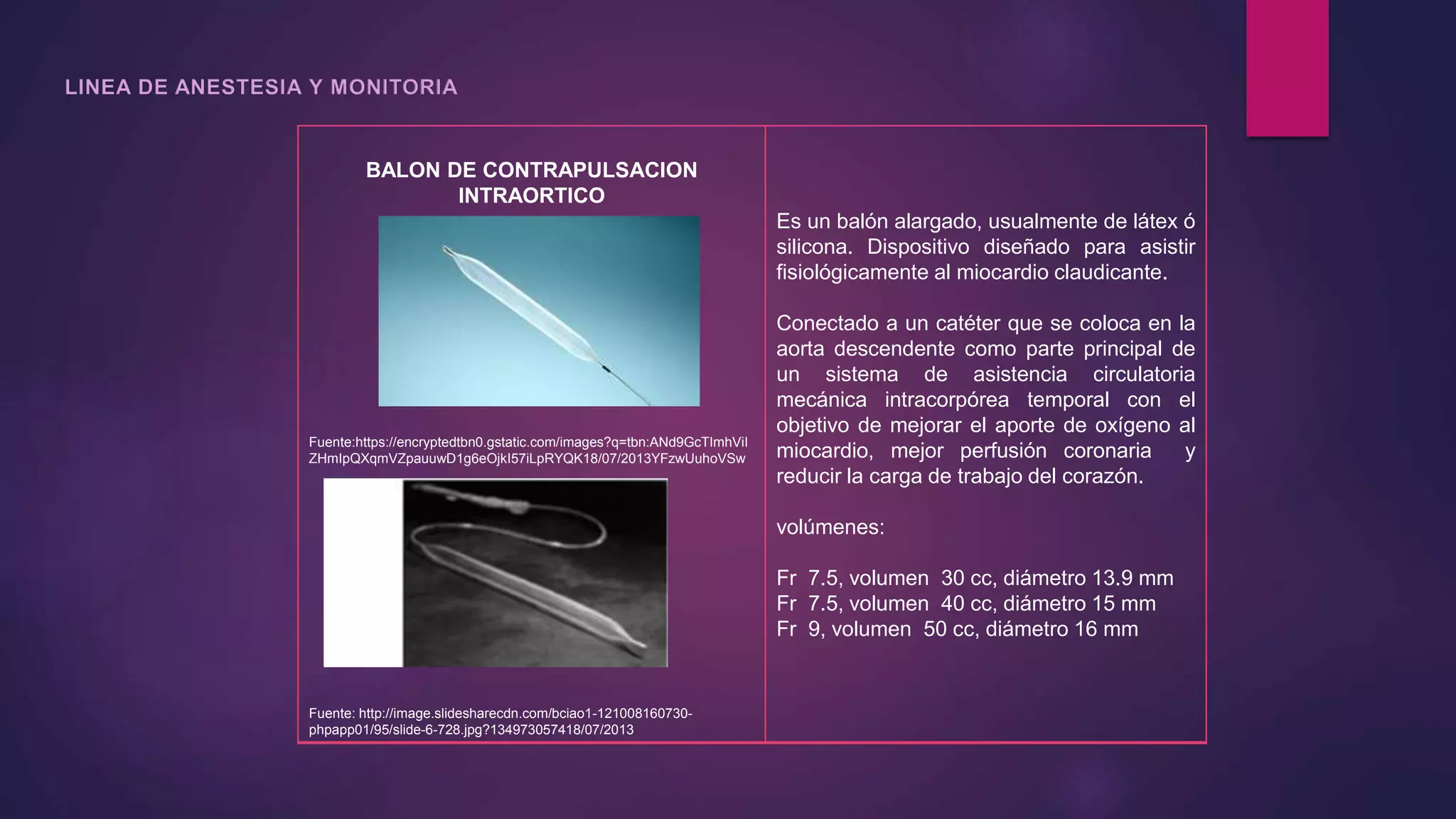

BALON DE CONTRAPULSACION
INTRAORTICO
Fuente:https://encryptedtbn0.gstatic.com/images?q=tbn:ANd9GcTImhViI
ZHmIpQXqmVZpauuwD1g6eOjkI57iLpRYQK18/07/2013YFzwUuhoVSw
Fuente: http://image.slidesharecdn.com/bciao1-121008160730-
phpapp01/95/slide-6-728.jpg?134973057418/07/2013
Es un balón alargado, usualmente de látex ó
silicona. Dispositivo diseñado para asistir
fisiológicamente al miocardio claudicante.
Conectado a un catéter que se coloca en la
aorta descendente como parte principal de
un sistema de asistencia circulatoria
mecánica intracorpórea temporal con el
objetivo de mejorar el aporte de oxígeno al
miocardio, mejor perfusión coronaria y
reducir la carga de trabajo del corazón.
volúmenes:
Fr 7.5, volumen 30 cc, diámetro 13.9 mm
Fr 7.5, volumen 40 cc, diámetro 15 mm
Fr 9, volumen 50 cc, diámetro 16 mm

JERINGAS DESECHABLES
Fuente:http://promedical.net/english/images/vanish_jeringa_1co
y.jpg20/07/2013
Están fabricadas con polipropileno 100% virgen y
materiales grado médico, el pistón esta fabricado con
un elastómero que a diferencia de los productos de
látex tiene como ventaja que no provoca reacciones
alérgicas, Vienen con luer o sin luer.
Es un Dispositivo médico y es utilizado para la
aspiración o la inyección de fluidos.
JERINGAS PERFUSORAS
http://ingecomgroup.com/portalweb/images/equipos/Bomb_de
La jeringa es el nuevo estándar en los sistemas
ambulatorio. Ofreciendo una amplia gama de
funciones diseñadas para maximizar la administración
segura,
Utiliza todas las jeringas estándar de 10ml/20ml/50ml.
Diagnostica el tamaño de la jeringa de forma
automática, excelente función de inyección y
operación, Incluso inyecciones de pequeño volumen.
BURETROL Fabricada de polipropileno el quipo funciona para
la administración volumétrica de soluciones
parenterales con filtro de aire, punto de inyección
para infusión intermitente, esterilizados con óxido
de etileno. Para un solo uso.

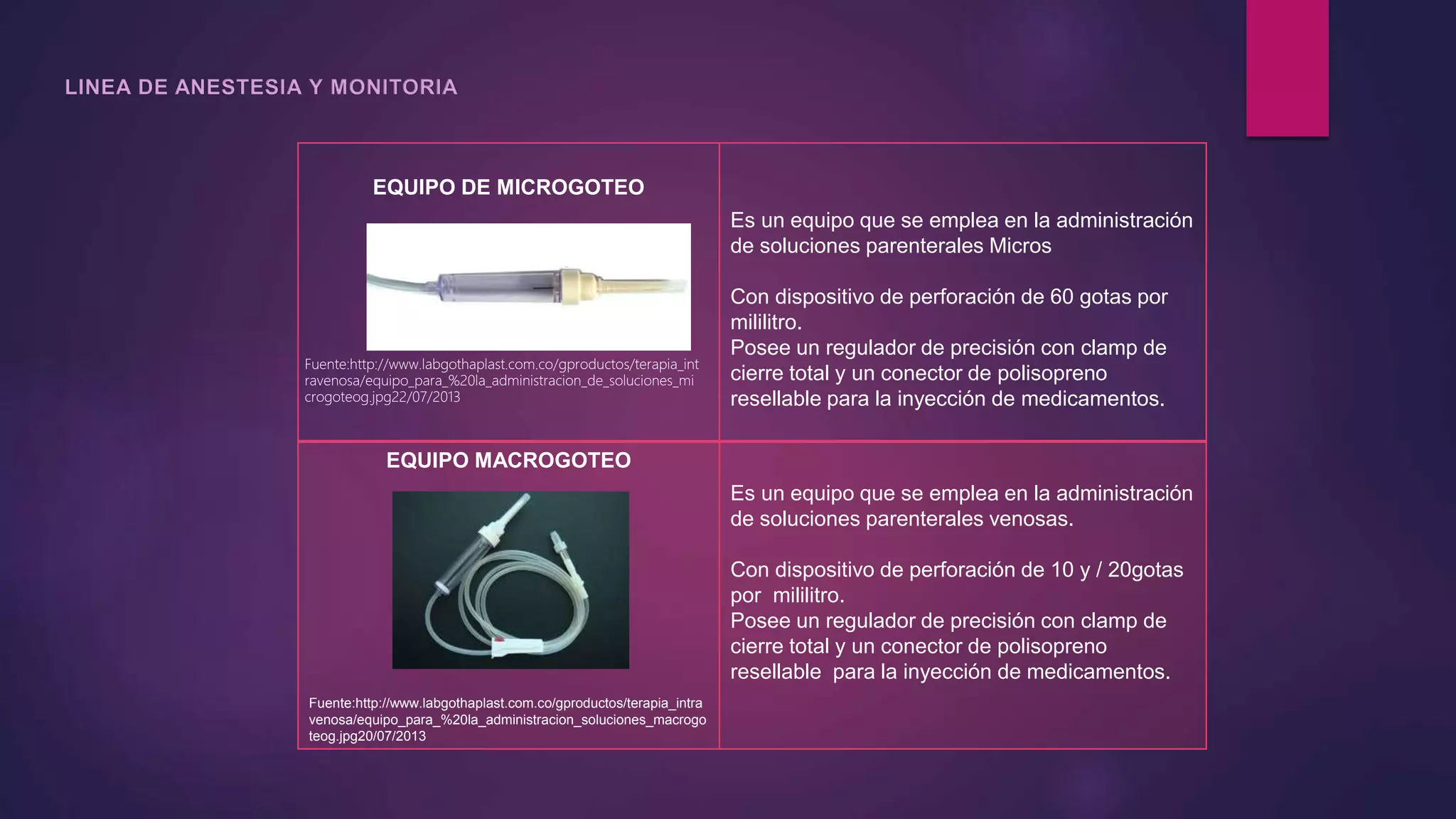

EQUIPO DE MICROGOTEO
Es un equipo que se emplea en la administración
de soluciones parenterales Micros
Con dispositivo de perforación de 60 gotas por
mililitro.
Posee un regulador de precisión con clamp de
cierre total y un conector de polisopreno
resellable para la inyección de medicamentos.
EQUIPO MACROGOTEO
Fuente:http://www.labgothaplast.com.co/gproductos/terapia_intra
venosa/equipo_para_%20la_administracion_soluciones_macrogo
teog.jpg20/07/2013
Es un equipo que se emplea en la administración
de soluciones parenterales venosas.
Con dispositivo de perforación de 10 y / 20gotas
por mililitro.
Posee un regulador de precisión con clamp de
cierre total y un conector de polisopreno
resellable para la inyección de medicamentos.
Fuente:http://www.labgothaplast.com.co/gproductos/terapia_int
ravenosa/equipo_para_%20la_administracion_de_soluciones_mi
crogoteog.jpg22/07/2013

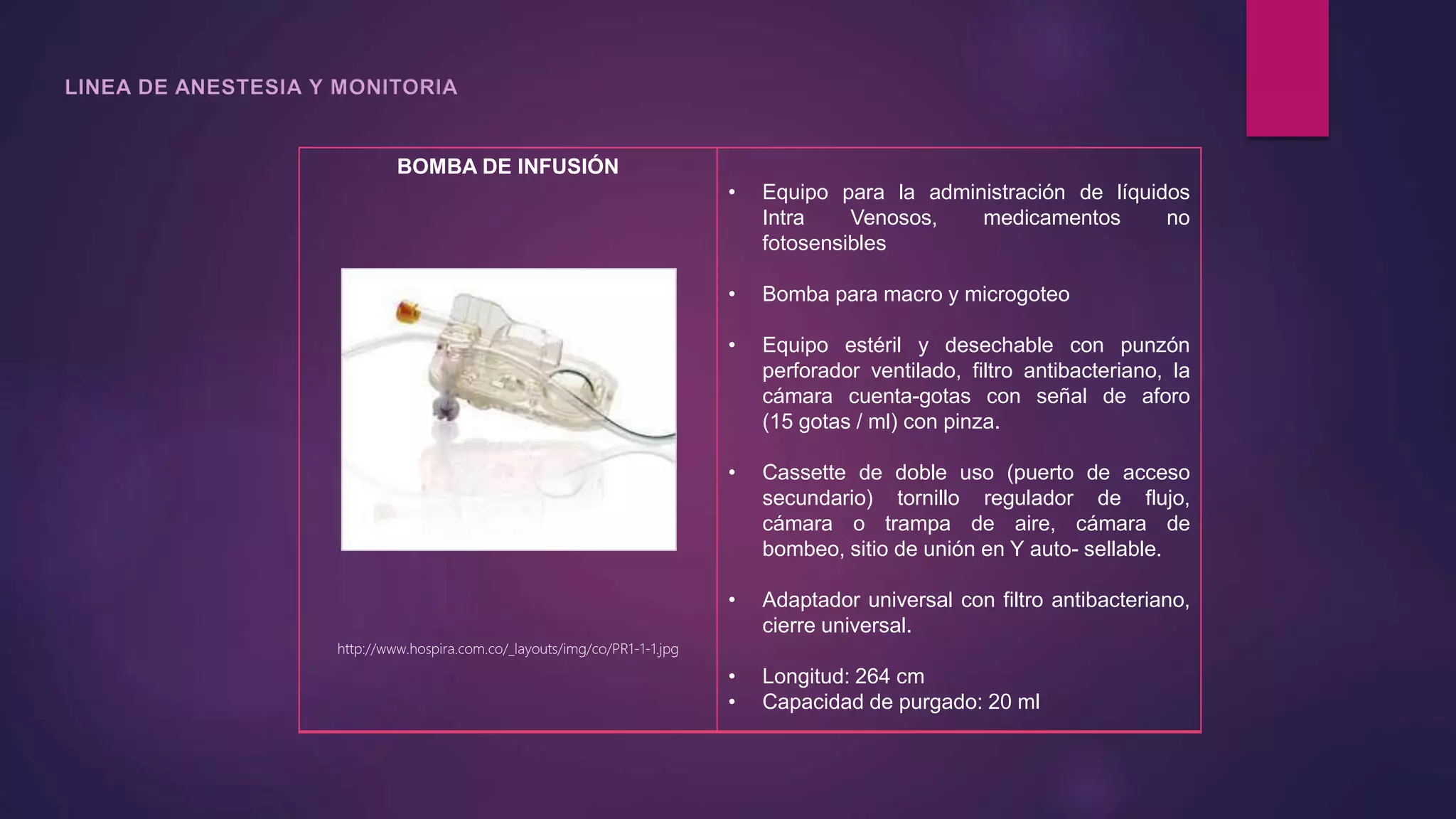

BOMBA DE INFUSIÓN
http://www.hospira.com.co/_layouts/img/co/PR1-1-1.jpg
• Equipo para la administración de líquidos
Intra Venosos, medicamentos no
fotosensibles
• Bomba para macro y microgoteo
• Equipo estéril y desechable con punzón
perforador ventilado, filtro antibacteriano, la
cámara cuenta-gotas con señal de aforo
(15 gotas / ml) con pinza.
• Cassette de doble uso (puerto de acceso
secundario) tornillo regulador de flujo,
cámara o trampa de aire, cámara de
bombeo, sitio de unión en Y auto- sellable.
• Adaptador universal con filtro antibacteriano,
cierre universal.
• Longitud: 264 cm
• Capacidad de purgado: 20 ml

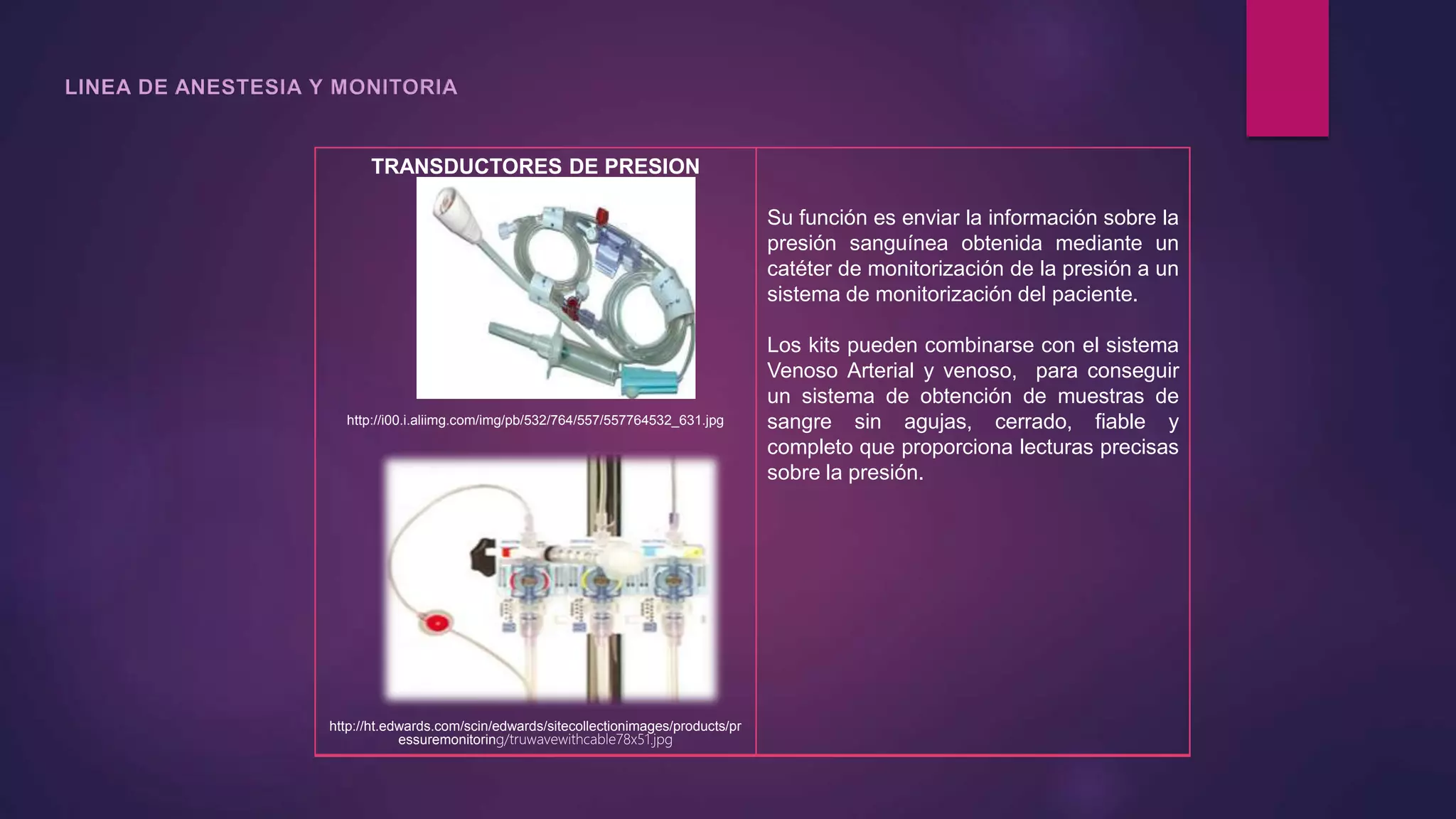

TRANSDUCTORES DE PRESION
http://i00.i.aliimg.com/img/pb/532/764/557/557764532_631.jpg
http://ht.edwards.com/scin/edwards/sitecollectionimages/products/pr
essuremonitoring/truwavewithcable78x51.jpg
Su función es enviar la información sobre la
presión sanguínea obtenida mediante un
catéter de monitorización de la presión a un
sistema de monitorización del paciente.
Los kits pueden combinarse con el sistema
Venoso Arterial y venoso, para conseguir
un sistema de obtención de muestras de
sangre sin agujas, cerrado, fiable y
completo que proporciona lecturas precisas
sobre la presión.

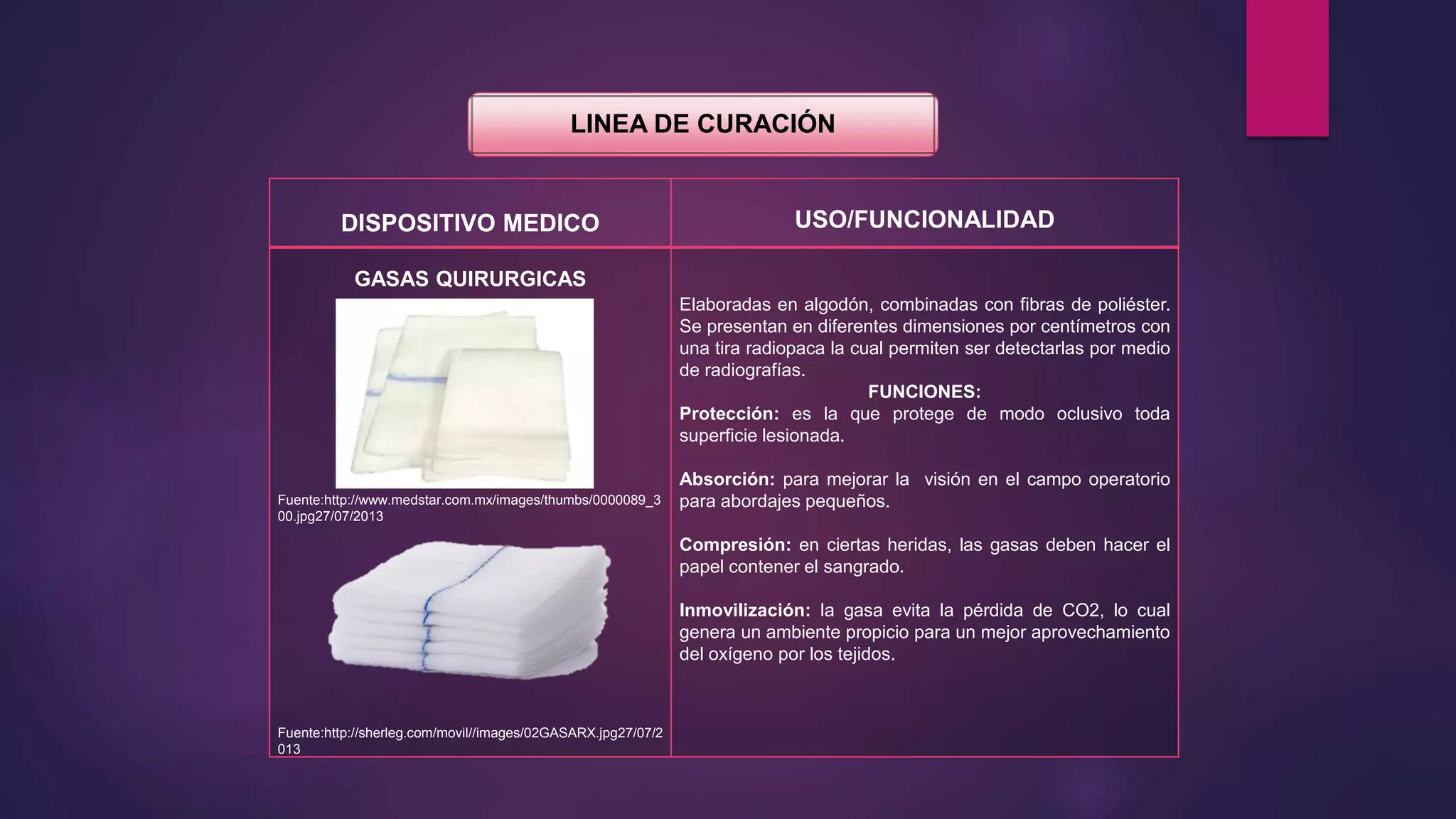

LINEA DE CURACIÓN
DISPOSITIVO MEDICO USO/FUNCIONALIDAD
GASAS QUIRURGICAS
Fuente:http://www.medstar.com.mx/images/thumbs/0000089_3
00.jpg27/07/2013
Fuente:http://sherleg.com/movil//images/02GASARX.jpg27/07/2
013
Elaboradas en algodón, combinadas con fibras de poliéster.
Se presentan en diferentes dimensiones por centímetros con
una tira radiopaca la cual permiten ser detectarlas por medio
de radiografías.
FUNCIONES:
Protección: es la que protege de modo oclusivo toda
superficie lesionada.
Absorción: para mejorar la visión en el campo operatorio
para abordajes pequeños.
Compresión: en ciertas heridas, las gasas deben hacer el
papel contener el sangrado.
Inmovilización: la gasa evita la pérdida de CO2, lo cual
genera un ambiente propicio para un mejor aprovechamiento
del oxígeno por los tejidos.

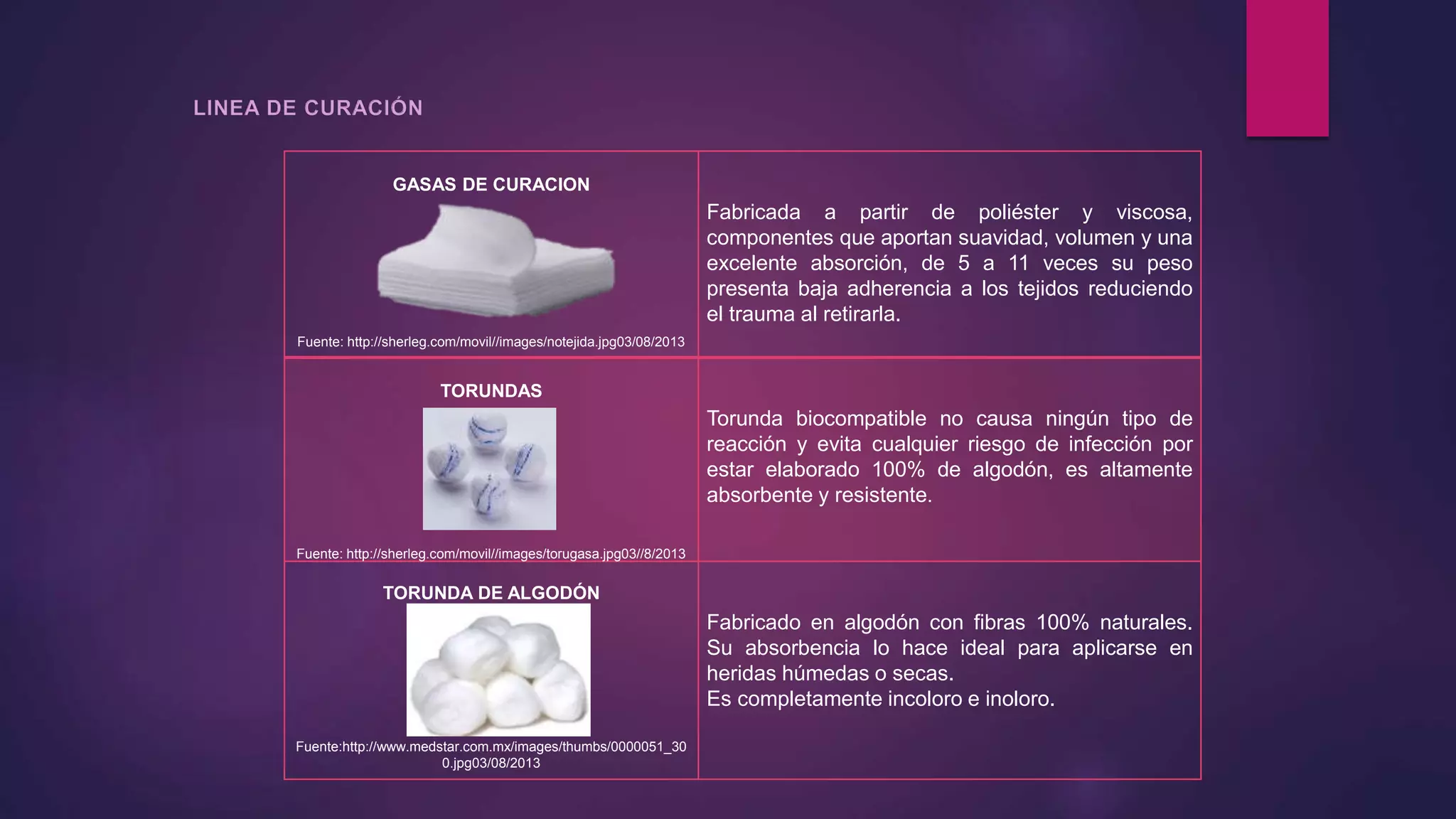

GASAS DE CURACION
Fuente: http://sherleg.com/movil//images/notejida.jpg03/08/2013
Fabricada a partir de poliéster y viscosa,
componentes que aportan suavidad, volumen y una
excelente absorción, de 5 a 11 veces su peso
presenta baja adherencia a los tejidos reduciendo
el trauma al retirarla.
TORUNDAS
Fuente: http://sherleg.com/movil//images/torugasa.jpg03//8/2013
Torunda biocompatible no causa ningún tipo de
reacción y evita cualquier riesgo de infección por
estar elaborado 100% de algodón, es altamente
absorbente y resistente.
TORUNDA DE ALGODÓN
Fuente:http://www.medstar.com.mx/images/thumbs/0000051_30
0.jpg03/08/2013
Fabricado en algodón con fibras 100% naturales.
Su absorbencia lo hace ideal para aplicarse en
heridas húmedas o secas.
Es completamente incoloro e inoloro.

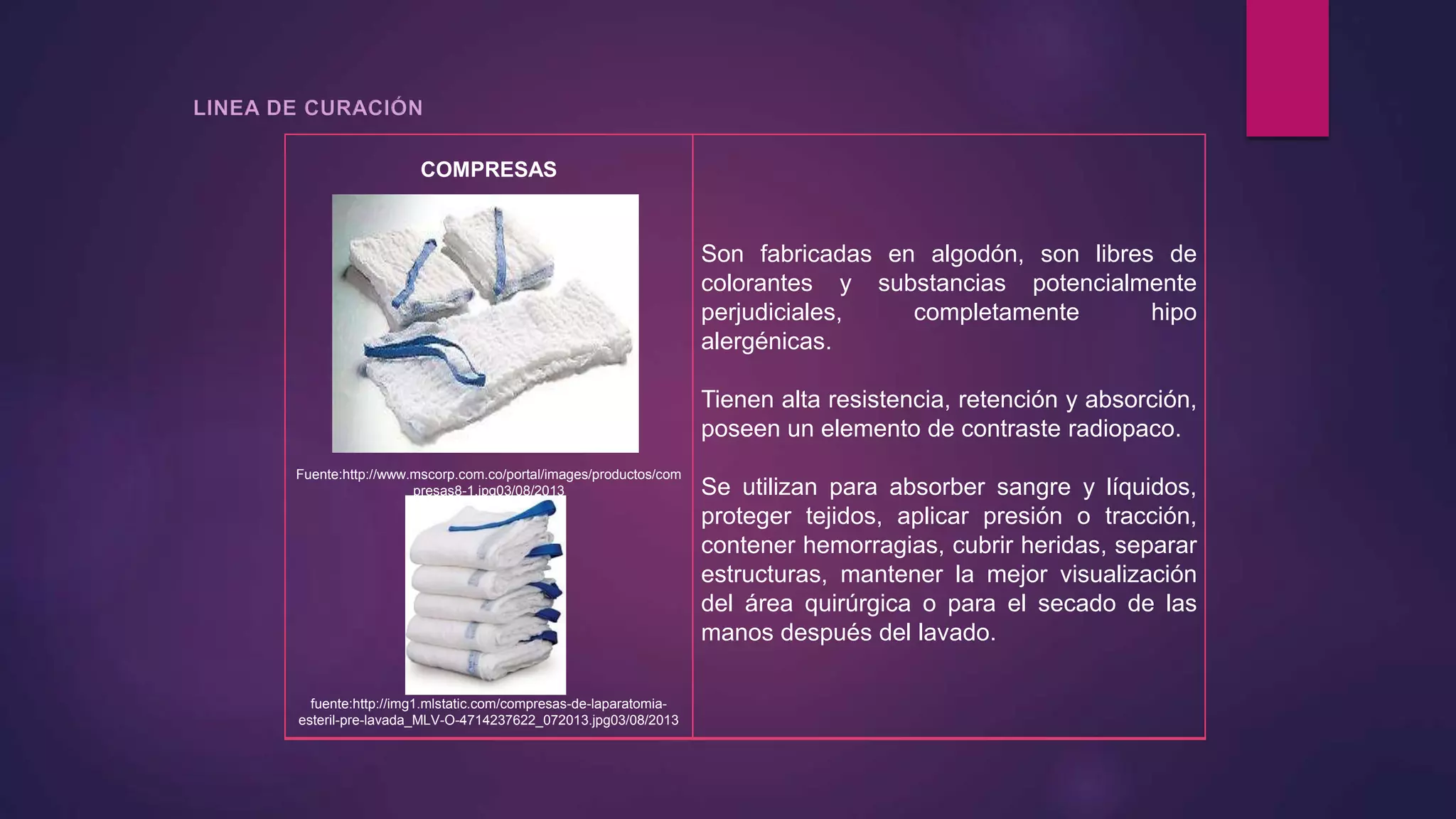

COMPRESAS
Fuente:http://www.mscorp.com.co/portal/images/productos/com
presas8-1.jpg03/08/2013
fuente:http://img1.mlstatic.com/compresas-de-laparatomia-
esteril-pre-lavada_MLV-O-4714237622_072013.jpg03/08/2013
Son fabricadas en algodón, son libres de
colorantes y substancias potencialmente
perjudiciales, completamente hipo
alergénicas.
Tienen alta resistencia, retención y absorción,
poseen un elemento de contraste radiopaco.
Se utilizan para absorber sangre y líquidos,
proteger tejidos, aplicar presión o tracción,
contener hemorragias, cubrir heridas, separar
estructuras, mantener la mejor visualización
del área quirúrgica o para el secado de las
manos después del lavado.

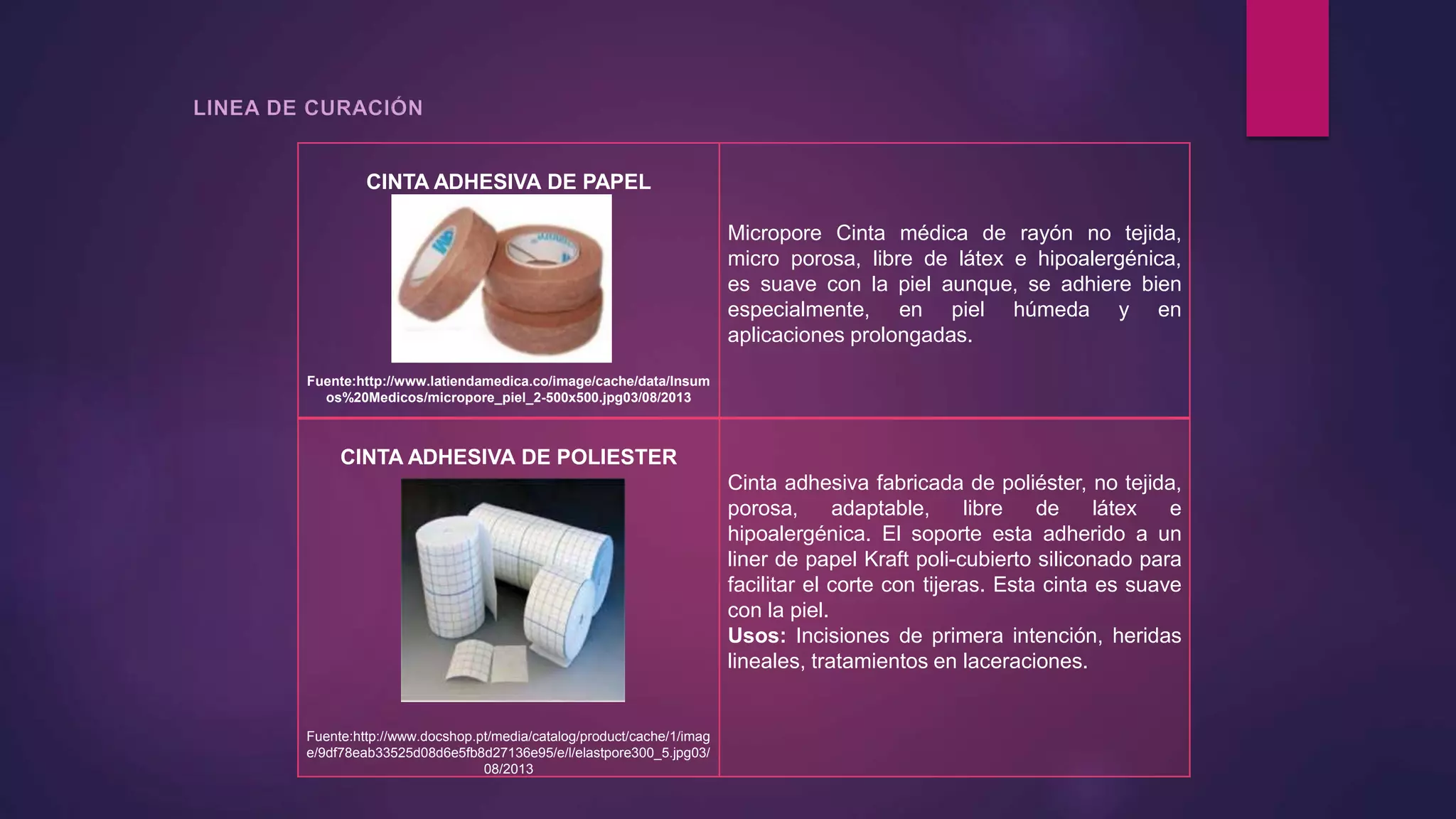

CINTA ADHESIVA DE PAPEL
Fuente:http://www.latiendamedica.co/image/cache/data/Insum
os%20Medicos/micropore_piel_2-500x500.jpg03/08/2013
Micropore Cinta médica de rayón no tejida,
micro porosa, libre de látex e hipoalergénica,
es suave con la piel aunque, se adhiere bien
especialmente, en piel húmeda y en
aplicaciones prolongadas.
CINTA ADHESIVA DE POLIESTER
Fuente:http://www.docshop.pt/media/catalog/product/cache/1/imag
e/9df78eab33525d08d6e5fb8d27136e95/e/l/elastpore300_5.jpg03/
08/2013
Cinta adhesiva fabricada de poliéster, no tejida,
porosa, adaptable, libre de látex e
hipoalergénica. El soporte esta adherido a un
liner de papel Kraft poli-cubierto siliconado para
facilitar el corte con tijeras. Esta cinta es suave
con la piel.
Usos: Incisiones de primera intención, heridas
lineales, tratamientos en laceraciones.

CINTA ADHESIVA DE TELA
https://encryptedtbn1.gstatic.com/images?q=tbn:ANd9GcSLZNLinqQiAc-
DKmTCwR9e9jYMR9SXe-ODccDOsFybUd5bepTp
Es una cinta de tela que posee una cara
adhesiva, es altamente adaptable, elástico y
estirable para vendajes compresivos o fijación
de apósitos.
Es resistente y fácil de rasgar para fijación de
dispositivos médicos y para inmovilizaciones
ligeras, sirve de protección de fluidos y
contaminantes externos.
CINTA ADHESIVA DE POLIPROPILENO
https://encryptedtbn1.gstatic.com/images?q=tbn:ANd9GcSQzXv3
fVIHNG5ADM-PpvLAqaB7cqJmYDXFggo37TmenafJheYc
Cinta adhesiva transparente de polietileno con
adhesivo hipoalergénico sensible a la presión.
Gracias a que es macro perforada permite
hacer un corte bidireccional y libre de látex.
Utilizada para fijación de dispositivos y para
inmovilizaciones ligeras

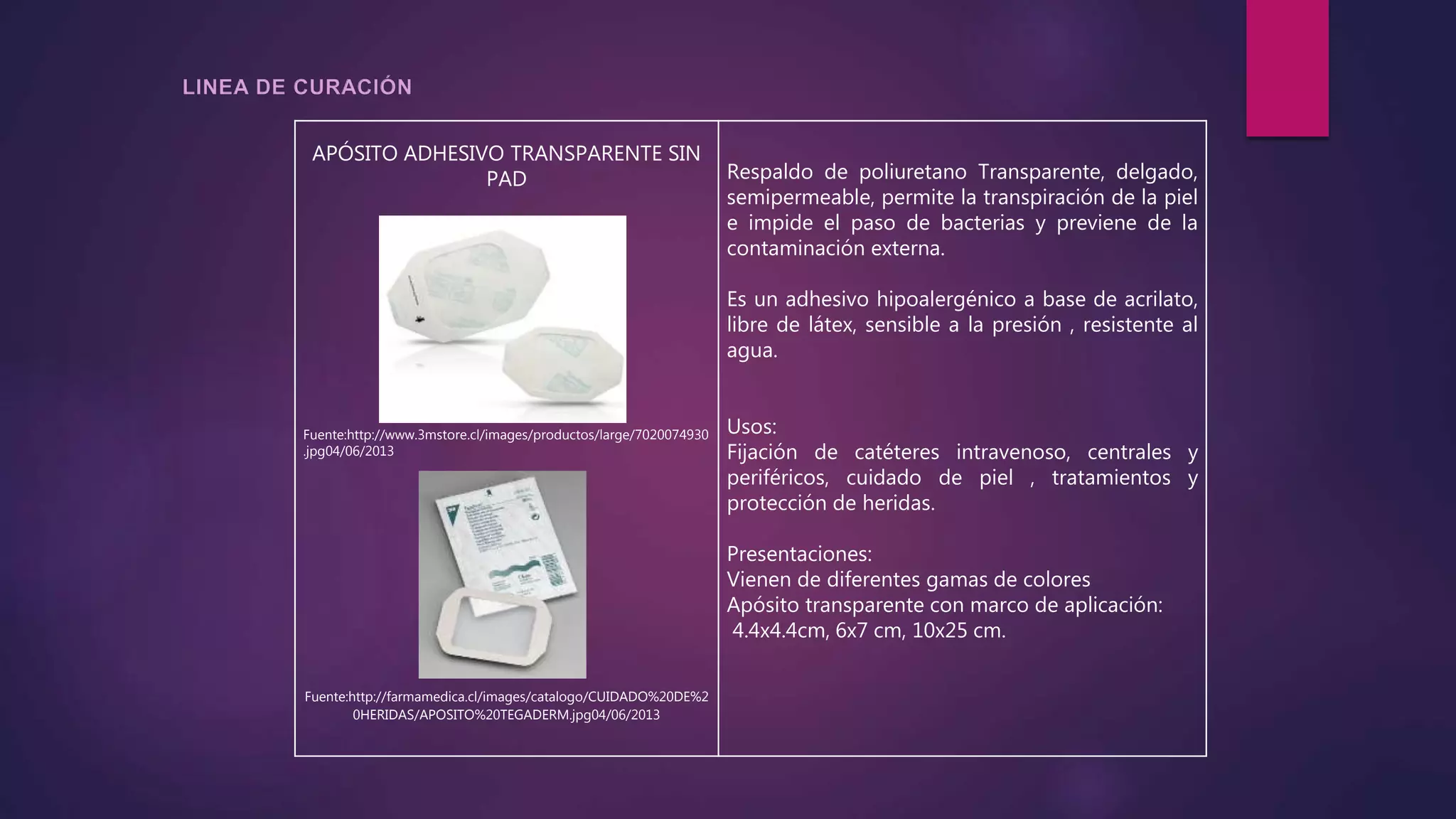

APÓSITO ADHESIVO TRANSPARENTE SIN
PAD
Fuente:http://www.3mstore.cl/images/productos/large/7020074930
.jpg04/06/2013
Fuente:http://farmamedica.cl/images/catalogo/CUIDADO%20DE%2
0HERIDAS/APOSITO%20TEGADERM.jpg04/06/2013
Respaldo de poliuretano Transparente, delgado,
semipermeable, permite la transpiración de la piel
e impide el paso de bacterias y previene de la
contaminación externa.
Es un adhesivo hipoalergénico a base de acrilato,
libre de látex, sensible a la presión , resistente al
agua.
Usos:
Fijación de catéteres intravenoso, centrales y
periféricos, cuidado de piel , tratamientos y
protección de heridas.
Presentaciones:
Vienen de diferentes gamas de colores
Apósito transparente con marco de aplicación:
4.4x4.4cm, 6x7 cm, 10x25 cm.

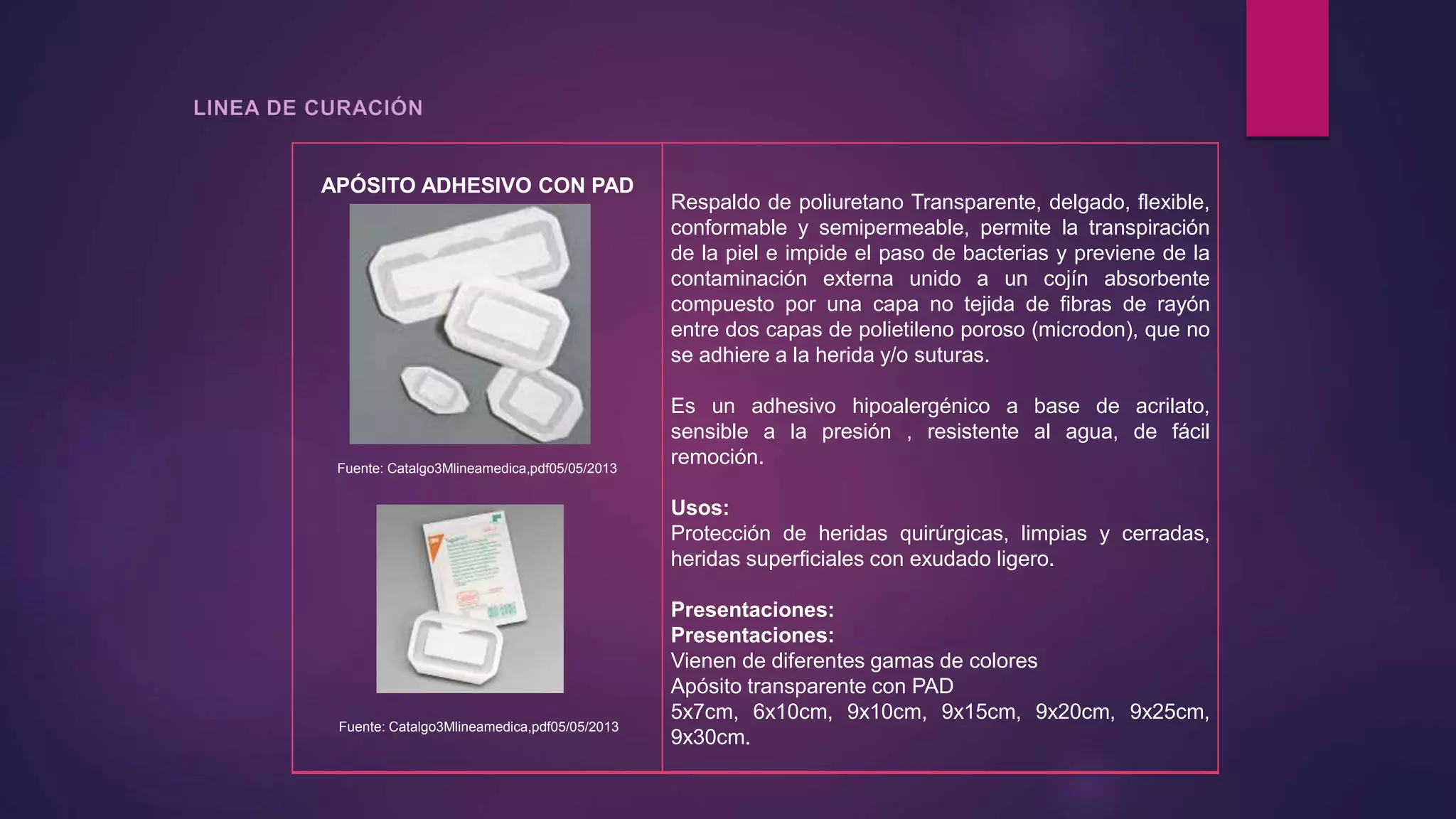

APÓSITO ADHESIVO CON PAD
Fuente: Catalgo3Mlineamedica,pdf05/05/2013
Respaldo de poliuretano Transparente, delgado, flexible,
conformable y semipermeable, permite la transpiración
de la piel e impide el paso de bacterias y previene de la
contaminación externa unido a un cojín absorbente
compuesto por una capa no tejida de fibras de rayón
entre dos capas de polietileno poroso (microdon), que no
se adhiere a la herida y/o suturas.
Es un adhesivo hipoalergénico a base de acrilato,
sensible a la presión , resistente al agua, de fácil
remoción.
Usos:
Protección de heridas quirúrgicas, limpias y cerradas,
heridas superficiales con exudado ligero.
Presentaciones:
Presentaciones:
Vienen de diferentes gamas de colores
Apósito transparente con PAD
5x7cm, 6x10cm, 9x10cm, 9x15cm, 9x20cm, 9x25cm,
9x30cm.

APÓSITO ADHESIVO DE
POLIESTER CON PAD
Fuente:http://www.vetandhorse.com/product_thumb.php?img=image
s/productos/aposito-adhesivo-c-compresa-pharmapore-lct-
1.jpg&w=300&h=30025/11/13
Apósito altamente absorbente y de baja adhesividad. La capa de
poliéster esta en contacto con la herida creando un ambiente
perfecto para la cicatrización y minimizando el dolor al retirarla.
Es Seguro, firme a la fijación y hipoalergénico, ha sido distribuido
uniformemente sobre la superficie facilitando una segura y firme
fijación.
Uso
Es ideal para cubrir y proteger las heridas recién operadas. También
es muy útil en casos de accidente y emergencia por cortes,
laceraciones y áreas suturada
OPSIDE SPRAY Es una película transparente y de secado rápido, es fácil y
conveniente de aplicar. La película ayuda a proporcionar protección
para las heridas quirúrgicas y menores de la superficie seca.
Uso
Pequeños cortes y abrasiones
Durante heridas suturadas seco
Después de retirar la sutura
Con los sitios de vacunación
La fijación del injerto de piel
Puede ayudar a proteger las ampollas intacta
Fuente:https://encryptedtbn2.gstatic.com/images?q=tbn:A
Nd9GcQ6l95bqtP8uCjzfCieqKZBEU-25/11/13

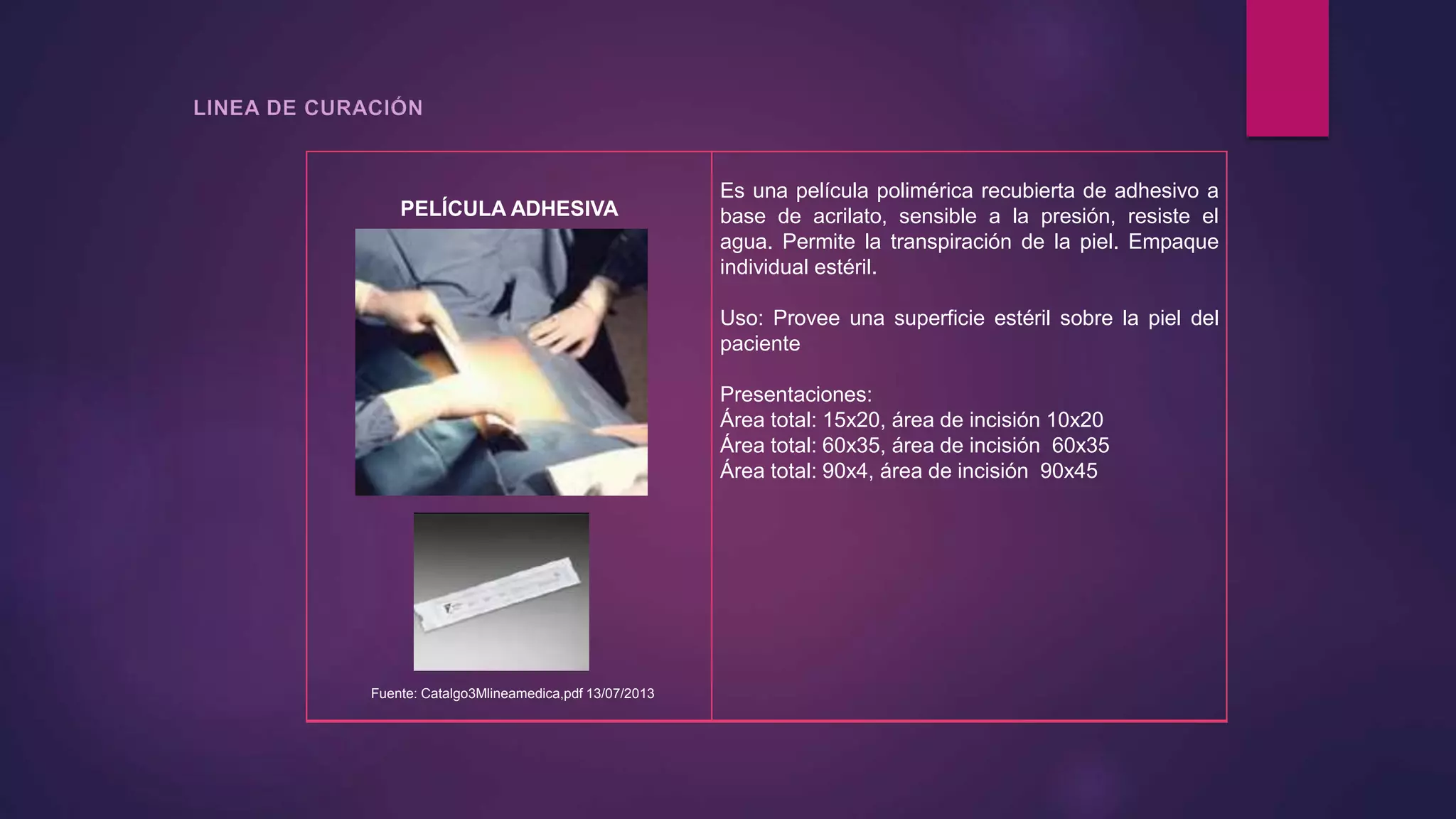

PELÍCULA ADHESIVA
Fuente: Catalgo3Mlineamedica,pdf 13/07/2013
Es una película polimérica recubierta de adhesivo a
base de acrilato, sensible a la presión, resiste el
agua. Permite la transpiración de la piel. Empaque
individual estéril.
Uso: Provee una superficie estéril sobre la piel del
paciente
Presentaciones:
Área total: 15x20, área de incisión 10x20

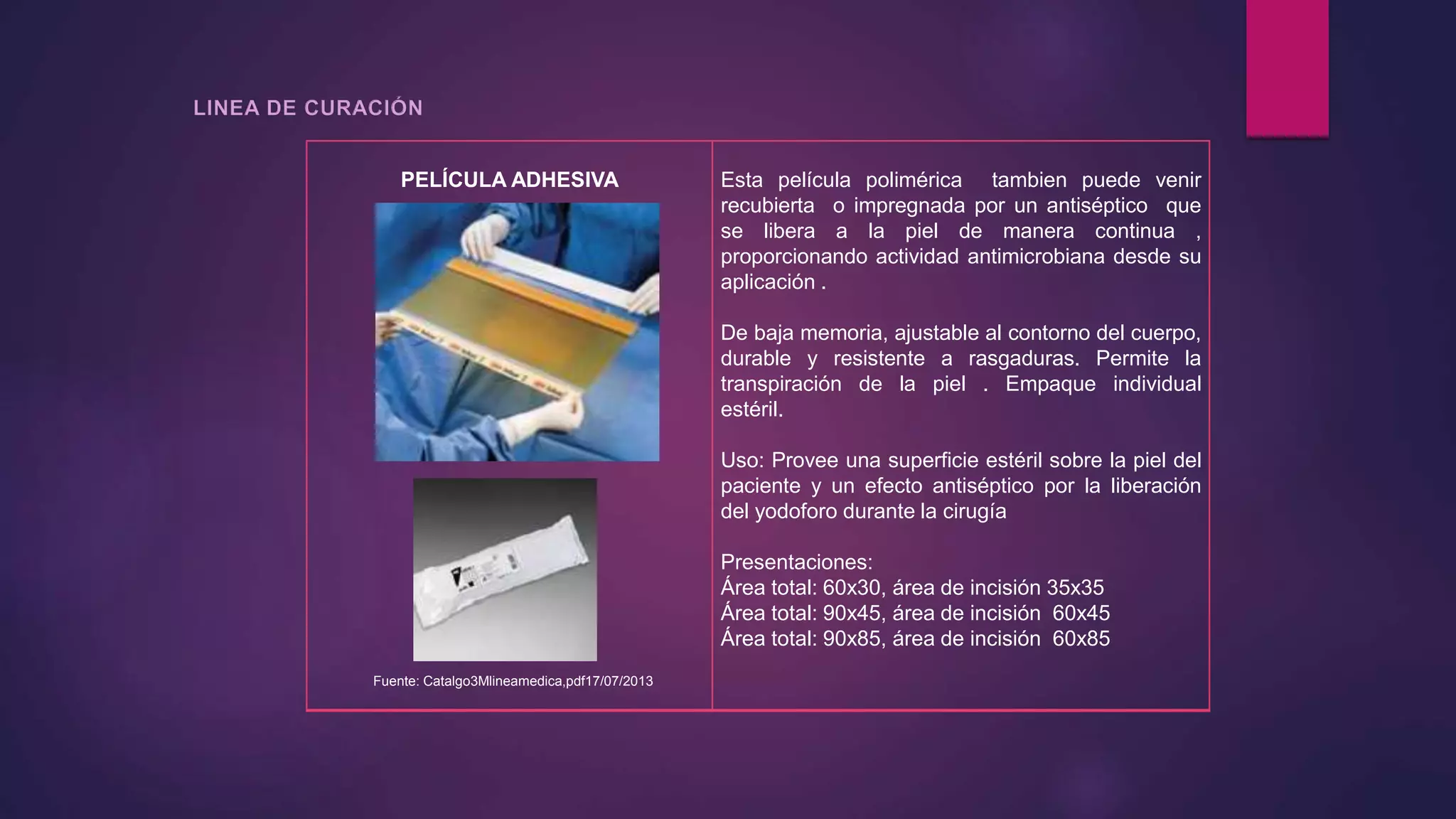

PELÍCULA ADHESIVA
Esta película polimérica tambien puede venir
recubierta o impregnada por un antiséptico que
se libera a la piel de manera continua ,
proporcionando actividad antimicrobiana desde su
aplicación .
De baja memoria, ajustable al contorno del cuerpo,
durable y resistente a rasgaduras. Permite la
transpiración de la piel . Empaque individual
estéril.
Uso: Provee una superficie estéril sobre la piel del
paciente y un efecto antiséptico por la liberación
del yodoforo durante la cirugía
Presentaciones:

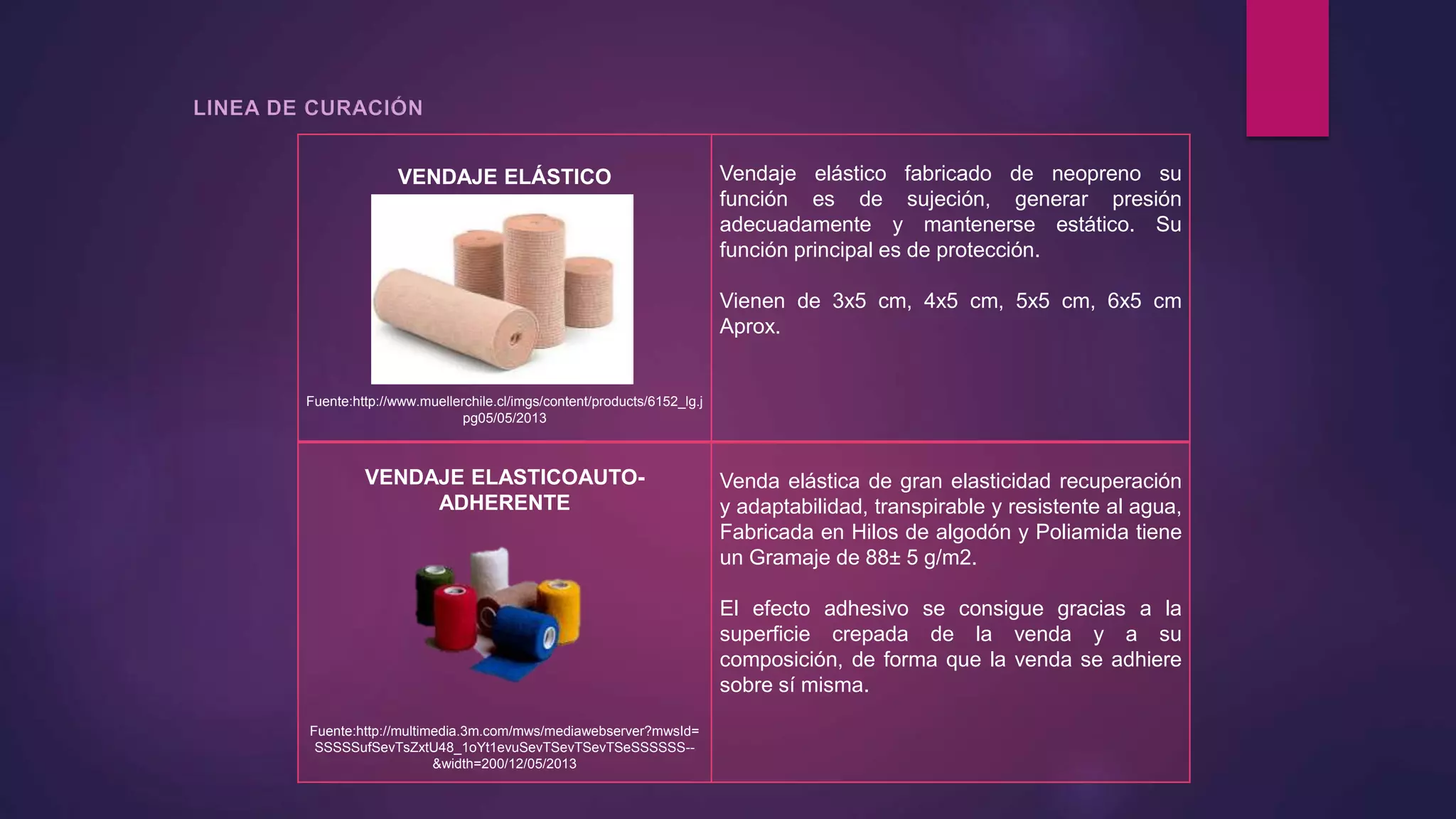

VENDAJE ELÁSTICO
Fuente:http://www.muellerchile.cl/imgs/content/products/6152_lg.j
pg05/05/2013
Vendaje elástico fabricado de neopreno su
función es de sujeción, generar presión
adecuadamente y mantenerse estático. Su
función principal es de protección.
Vienen de 3x5 cm, 4x5 cm, 5x5 cm, 6x5 cm
Aprox.
VENDAJE ELASTICOAUTO-
ADHERENTE
Fuente:http://multimedia.3m.com/mws/mediawebserver?mwsId=
SSSSSufSevTsZxtU48_1oYt1evuSevTSevTSevTSeSSSSSS--
&width=200/12/05/2013
Venda elástica de gran elasticidad recuperación
y adaptabilidad, transpirable y resistente al agua,
Fabricada en Hilos de algodón y Poliamida tiene
un Gramaje de 88± 5 g/m2.
El efecto adhesivo se consigue gracias a la
superficie crepada de la venda y a su
composición, de forma que la venda se adhiere
sobre sí misma.

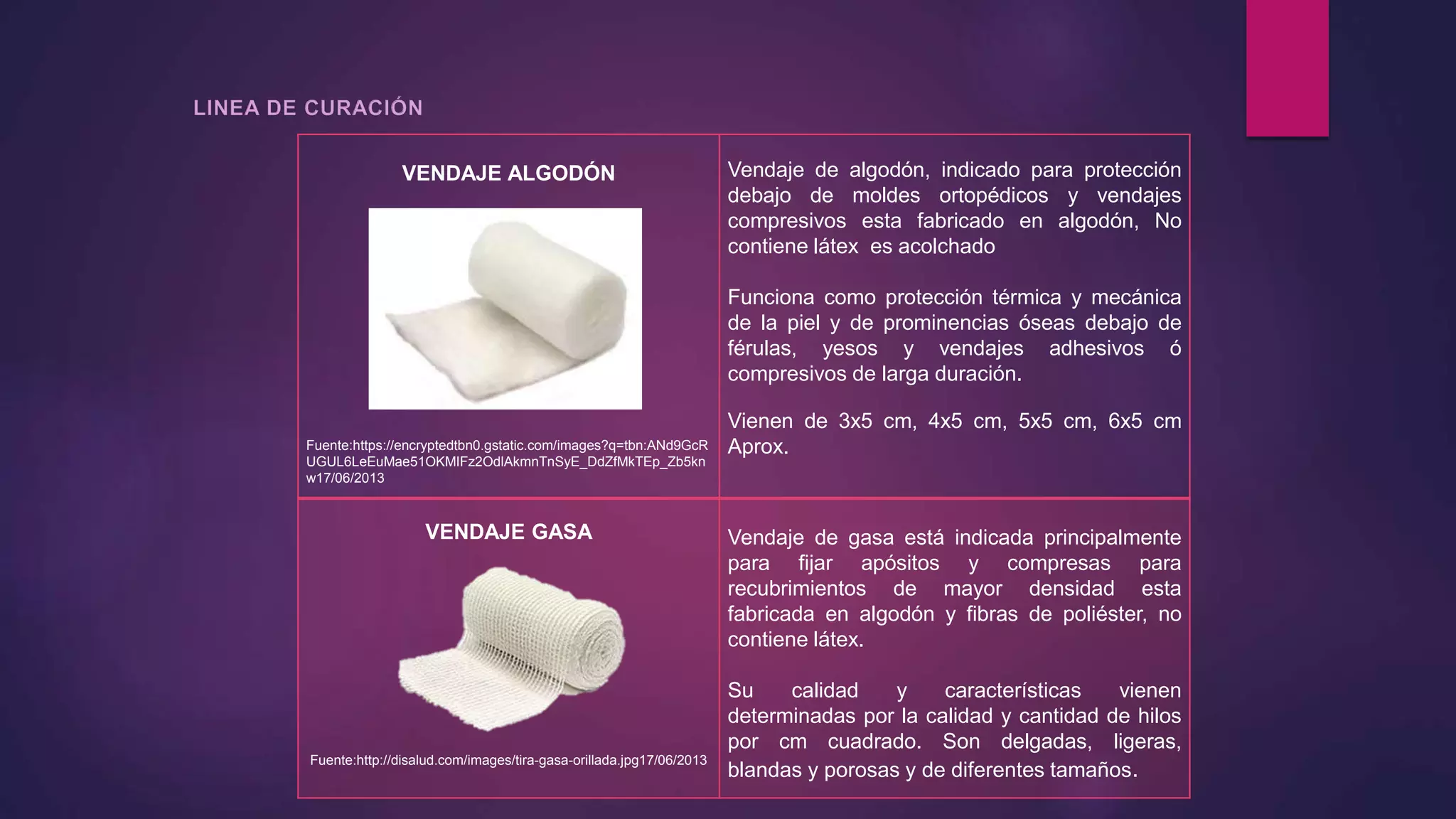

VENDAJE ALGODÓN
Fuente:https://encryptedtbn0.gstatic.com/images?q=tbn:ANd9GcR
UGUL6LeEuMae51OKMIFz2OdlAkmnTnSyE_DdZfMkTEp_Zb5kn
w17/06/2013
Vendaje de algodón, indicado para protección
debajo de moldes ortopédicos y vendajes
compresivos esta fabricado en algodón, No
contiene látex es acolchado
Funciona como protección térmica y mecánica
de la piel y de prominencias óseas debajo de
férulas, yesos y vendajes adhesivos ó
compresivos de larga duración.
Vienen de 3x5 cm, 4x5 cm, 5x5 cm, 6x5 cm
Aprox.
VENDAJE GASA
Fuente:http://disalud.com/images/tira-gasa-orillada.jpg17/06/2013
Vendaje de gasa está indicada principalmente
para fijar apósitos y compresas para
recubrimientos de mayor densidad esta
fabricada en algodón y fibras de poliéster, no
contiene látex.
Su calidad y características vienen
determinadas por la calidad y cantidad de hilos
por cm cuadrado. Son delgadas, ligeras,
blandas y porosas y de diferentes tamaños.

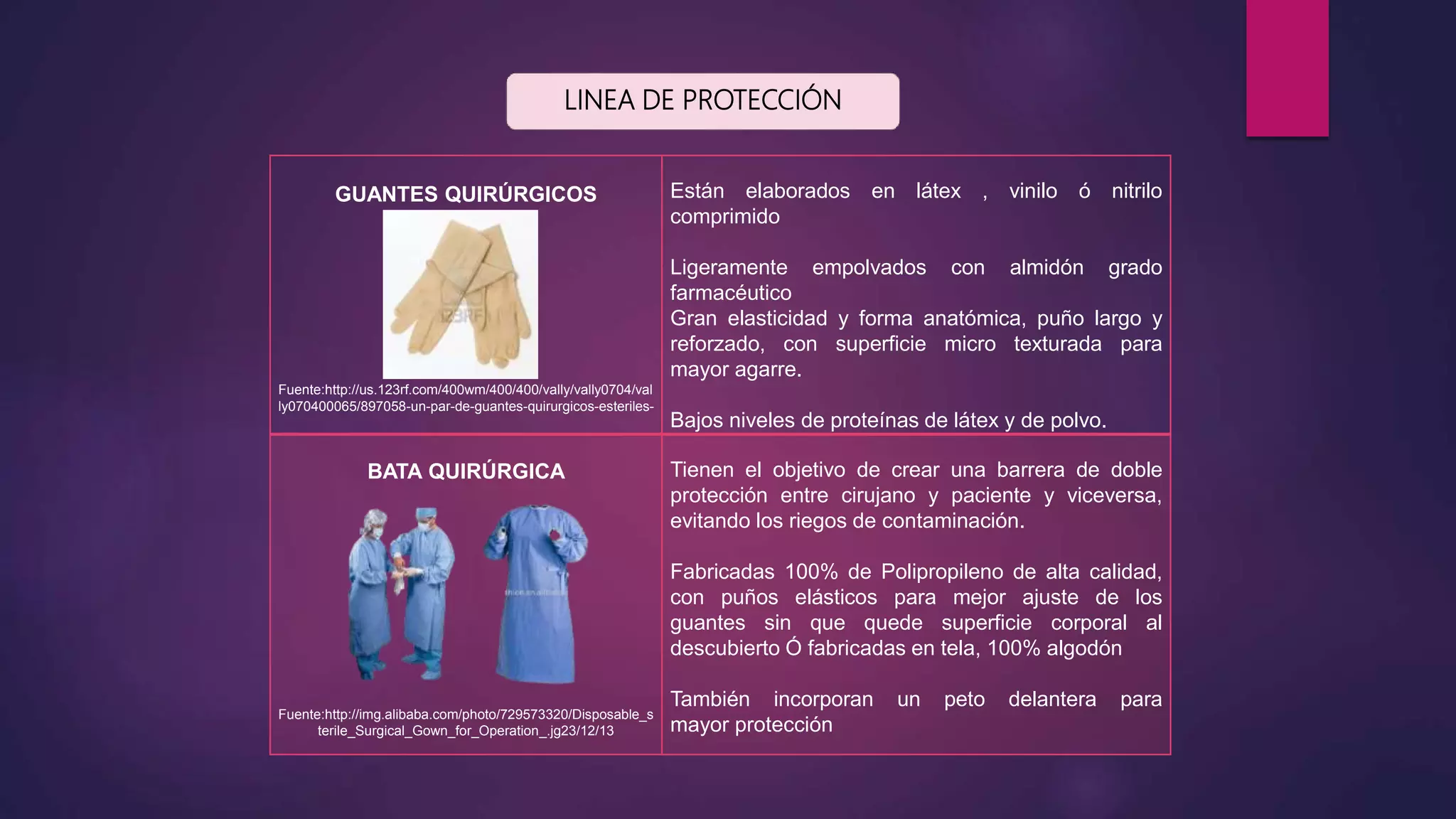

LINEA DE PROTECCIÓN
GUANTES QUIRÚRGICOS
Fuente:http://us.123rf.com/400wm/400/400/vally/vally0704/val
ly070400065/897058-un-par-de-guantes-quirurgicos-esteriles-
Están elaborados en látex , vinilo ó nitrilo
comprimido
Ligeramente empolvados con almidón grado
farmacéutico
Gran elasticidad y forma anatómica, puño largo y
reforzado, con superficie micro texturada para
mayor agarre.
Bajos niveles de proteínas de látex y de polvo.
BATA QUIRÚRGICA
Fuente:http://img.alibaba.com/photo/729573320/Disposable_s
terile_Surgical_Gown_for_Operation_.jg23/12/13
Tienen el objetivo de crear una barrera de doble
protección entre cirujano y paciente y viceversa,
evitando los riegos de contaminación.
Fabricadas 100% de Polipropileno de alta calidad,
con puños elásticos para mejor ajuste de los
guantes sin que quede superficie corporal al
descubierto Ó fabricadas en tela, 100% algodón
También incorporan un peto delantera para
mayor protección

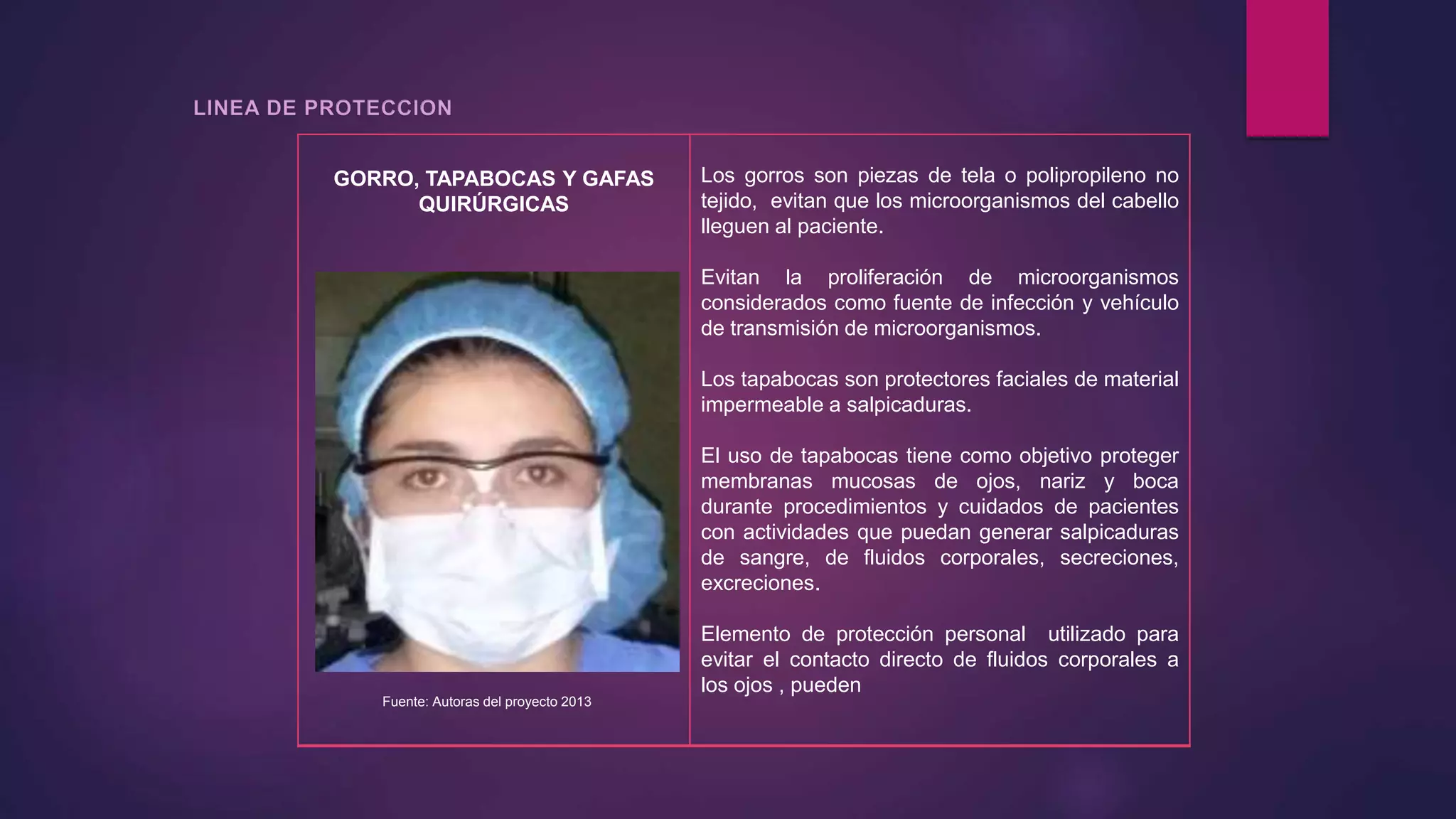

GORRO, TAPABOCAS Y GAFAS
QUIRÚRGICAS
Los gorros son piezas de tela o polipropileno no
tejido, evitan que los microorganismos del cabello
lleguen al paciente.
Evitan la proliferación de microorganismos
considerados como fuente de infección y vehículo
de transmisión de microorganismos.
Los tapabocas son protectores faciales de material
impermeable a salpicaduras.
El uso de tapabocas tiene como objetivo proteger
membranas mucosas de ojos, nariz y boca
durante procedimientos y cuidados de pacientes
con actividades que puedan generar salpicaduras
de sangre, de fluidos corporales, secreciones,
excreciones.
Elemento de protección personal utilizado para
evitar el contacto directo de fluidos corporales a
los ojos , pueden
Fuente: Autoras del proyecto 2013

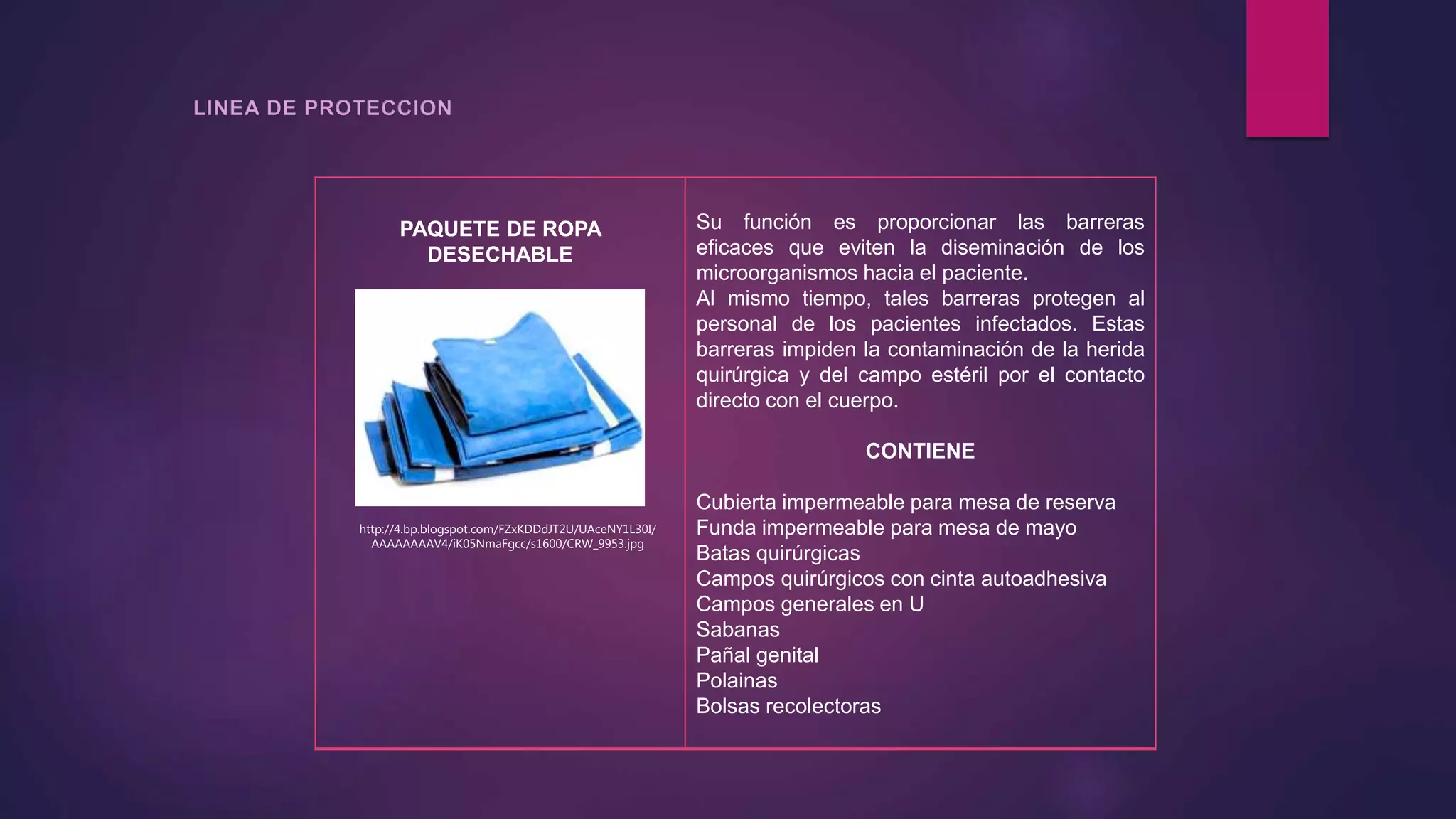

PAQUETE DE ROPA
DESECHABLE
Su función es proporcionar las barreras
eficaces que eviten la diseminación de los
microorganismos hacia el paciente.
Al mismo tiempo, tales barreras protegen al
personal de los pacientes infectados. Estas
barreras impiden la contaminación de la herida
quirúrgica y del campo estéril por el contacto
directo con el cuerpo.
CONTIENE
Cubierta impermeable para mesa de reserva
Funda impermeable para mesa de mayo
Batas quirúrgicas
Campos quirúrgicos con cinta autoadhesiva
Campos generales en U
Sabanas
Pañal genital
Polainas
Bolsas recolectoras
http://4.bp.blogspot.com/FZxKDDdJT2U/UAceNY1L30I/
AAAAAAAAV4/iK05NmaFgcc/s1600/CRW_9953.jpg

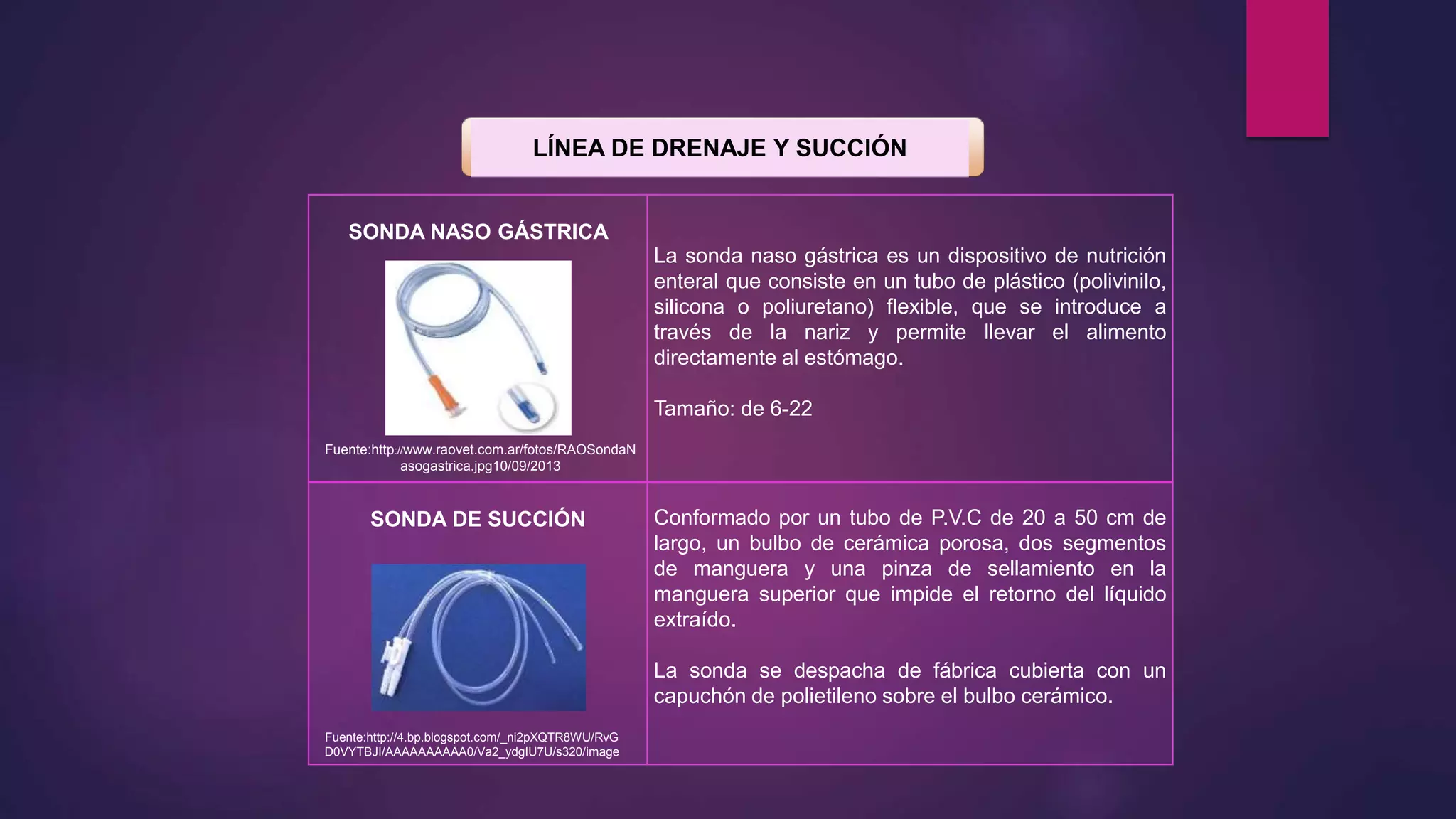

SONDA NASO GÁSTRICA
La sonda naso gástrica es un dispositivo de nutrición
enteral que consiste en un tubo de plástico (polivinilo,
silicona o poliuretano) flexible, que se introduce a
través de la nariz y permite llevar el alimento
directamente al estómago.
Tamaño: de 6-22
SONDA DE SUCCIÓN Conformado por un tubo de P.V.C de 20 a 50 cm de
largo, un bulbo de cerámica porosa, dos segmentos
de manguera y una pinza de sellamiento en la
manguera superior que impide el retorno del líquido
extraído.
La sonda se despacha de fábrica cubierta con un
capuchón de polietileno sobre el bulbo cerámico.
LÍNEA DE DRENAJE Y SUCCIÓN
Fuente:http://www.raovet.com.ar/fotos/RAOSondaN
asogastrica.jpg10/09/2013
Fuente:http://4.bp.blogspot.com/_ni2pXQTR8WU/RvG
D0VYTBJI/AAAAAAAAAA0/Va2_ydgIU7U/s320/image

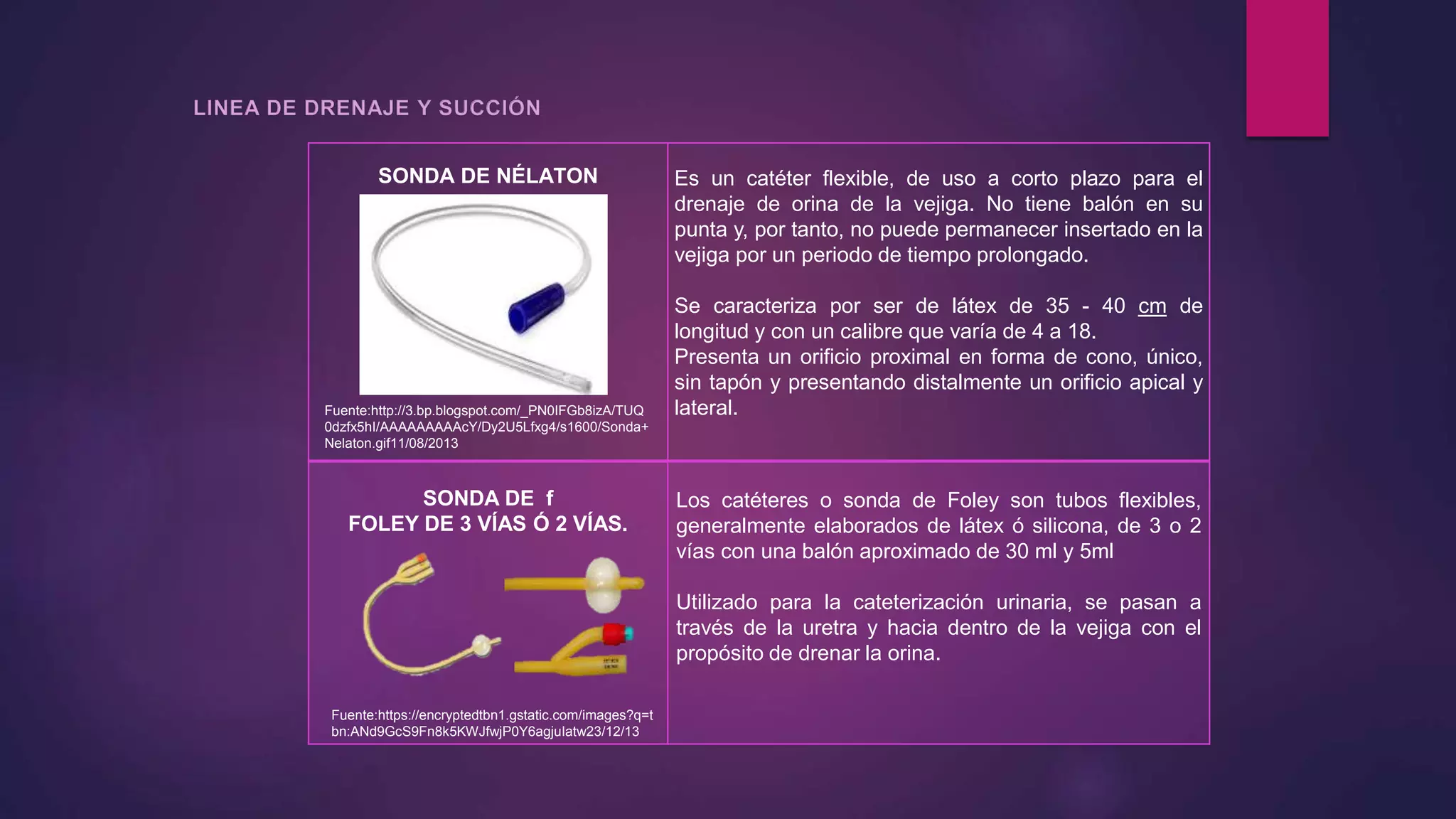

SONDA DE NÉLATON Es un catéter flexible, de uso a corto plazo para el
drenaje de orina de la vejiga. No tiene balón en su
punta y, por tanto, no puede permanecer insertado en la
vejiga por un periodo de tiempo prolongado.
Se caracteriza por ser de látex de 35 - 40 cm de
longitud y con un calibre que varía de 4 a 18.
Presenta un orificio proximal en forma de cono, único,
sin tapón y presentando distalmente un orificio apical y
lateral.
SONDA DE f
FOLEY DE 3 VÍAS Ó 2 VÍAS.
Los catéteres o sonda de Foley son tubos flexibles,
generalmente elaborados de látex ó silicona, de 3 o 2
vías con una balón aproximado de 30 ml y 5ml
Utilizado para la cateterización urinaria, se pasan a
través de la uretra y hacia dentro de la vejiga con el
propósito de drenar la orina.
Fuente:http://3.bp.blogspot.com/_PN0IFGb8izA/TUQ
0dzfx5hI/AAAAAAAAAcY/Dy2U5Lfxg4/s1600/Sonda+
Nelaton.gif11/08/2013
Fuente:https://encryptedtbn1.gstatic.com/images?q=t
bn:ANd9GcS9Fn8k5KWJfwjP0Y6agjuIatw23/12/13

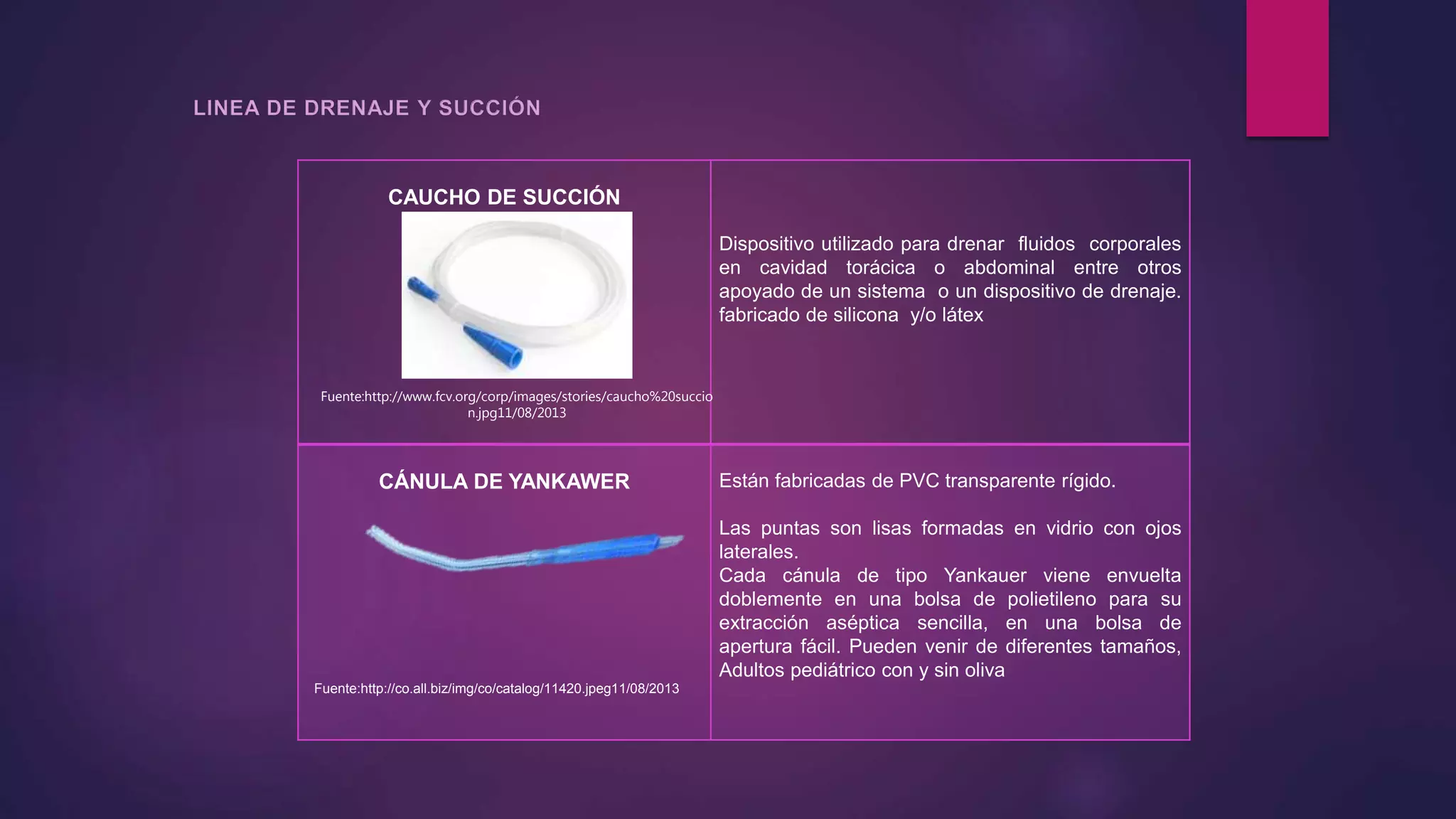

CAUCHO DE SUCCIÓN
Dispositivo utilizado para drenar fluidos corporales
en cavidad torácica o abdominal entre otros
apoyado de un sistema o un dispositivo de drenaje.
fabricado de silicona y/o látex
CÁNULA DE YANKAWER Están fabricadas de PVC transparente rígido.
Las puntas son lisas formadas en vidrio con ojos
laterales.
Cada cánula de tipo Yankauer viene envuelta
doblemente en una bolsa de polietileno para su
extracción aséptica sencilla, en una bolsa de
apertura fácil. Pueden venir de diferentes tamaños,
Adultos pediátrico con y sin oliva
Fuente:http://www.fcv.org/corp/images/stories/caucho%20succio
n.jpg11/08/2013
Fuente:http://co.all.biz/img/co/catalog/11420.jpeg11/08/2013

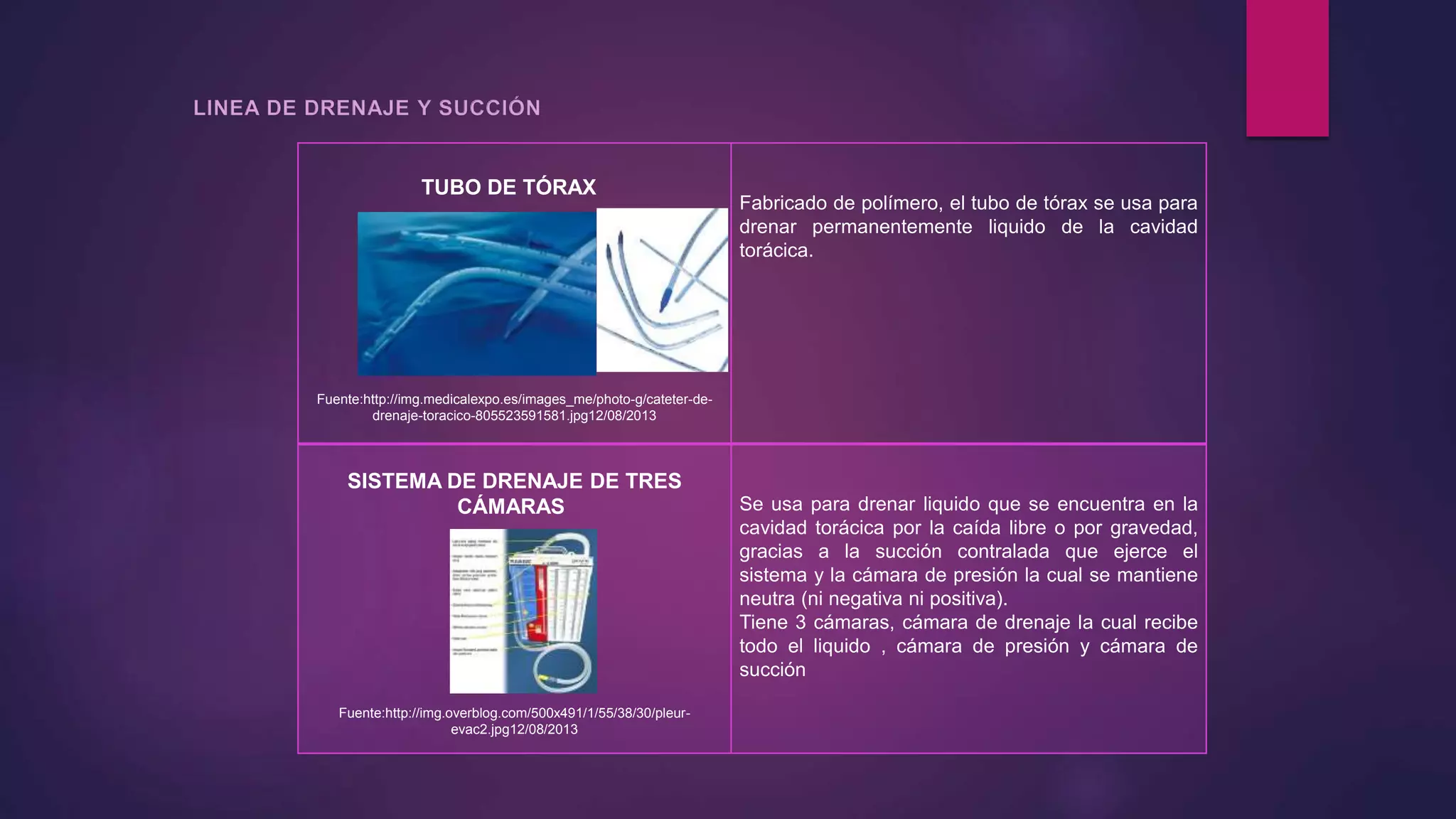

TUBO DE TÓRAX
Fuente:http://img.medicalexpo.es/images_me/photo-g/cateter-de-
drenaje-toracico-805523591581.jpg12/08/2013
Fabricado de polímero, el tubo de tórax se usa para
drenar permanentemente liquido de la cavidad
torácica.
SISTEMA DE DRENAJE DE TRES
CÁMARAS
Fuente:http://img.overblog.com/500x491/1/55/38/30/pleur-
evac2.jpg12/08/2013
Se usa para drenar liquido que se encuentra en la
cavidad torácica por la caída libre o por gravedad,
gracias a la succión contralada que ejerce el
sistema y la cámara de presión la cual se mantiene
neutra (ni negativa ni positiva).
Tiene 3 cámaras, cámara de drenaje la cual recibe
todo el liquido , cámara de presión y cámara de
succión

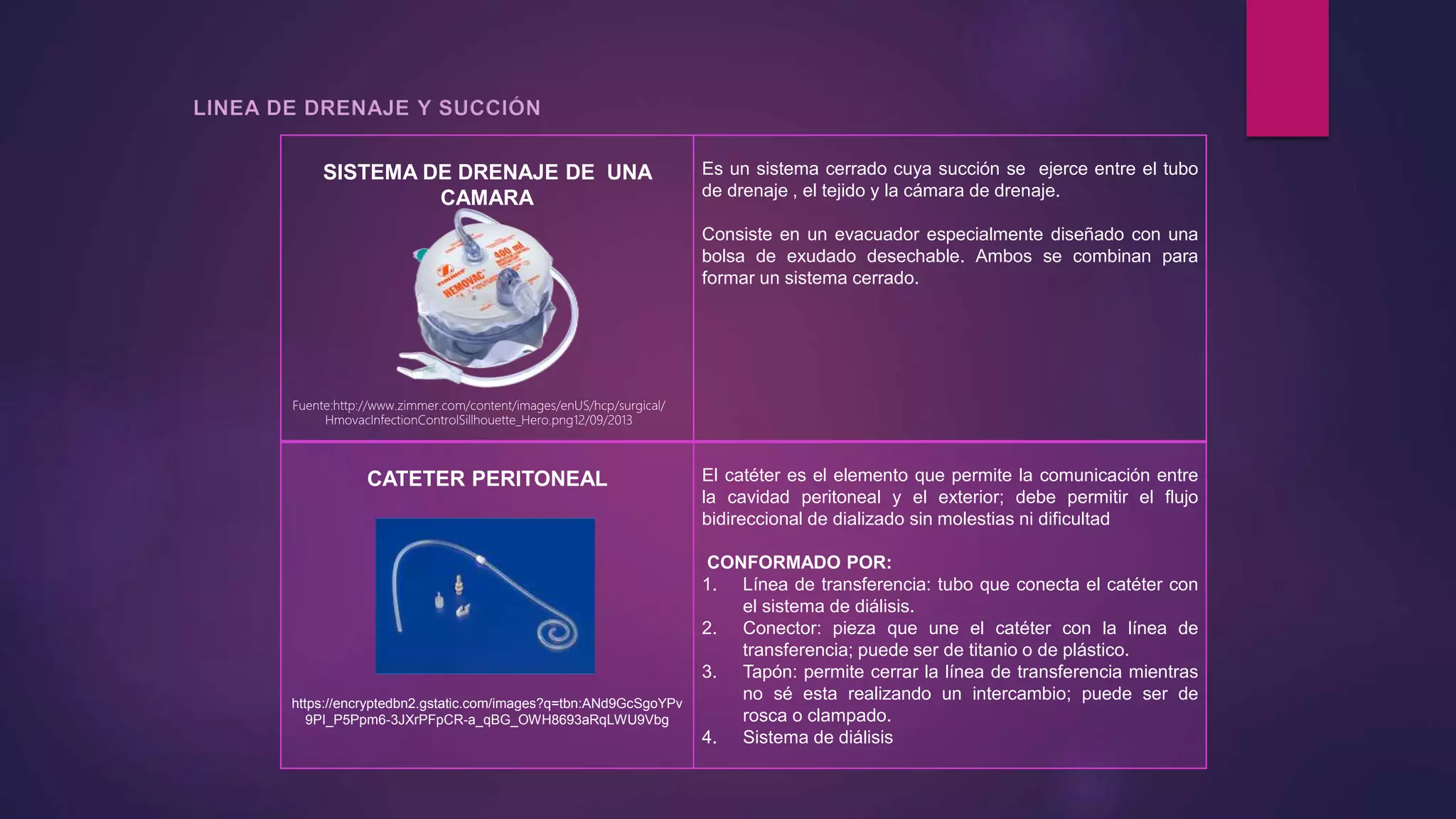

SISTEMA DE DRENAJE DE UNA
CAMARA
Es un sistema cerrado cuya succión se ejerce entre el tubo
de drenaje , el tejido y la cámara de drenaje.
Consiste en un evacuador especialmente diseñado con una
bolsa de exudado desechable. Ambos se combinan para
formar un sistema cerrado.
CATETER PERITONEAL
https://encryptedbn2.gstatic.com/images?q=tbn:ANd9GcSgoYPv
9PI_P5Ppm6-3JXrPFpCR-a_qBG_OWH8693aRqLWU9Vbg
El catéter es el elemento que permite la comunicación entre
la cavidad peritoneal y el exterior; debe permitir el flujo
bidireccional de dializado sin molestias ni dificultad
CONFORMADO POR:
1. Línea de transferencia: tubo que conecta el catéter con
el sistema de diálisis.
2. Conector: pieza que une el catéter con la línea de
transferencia; puede ser de titanio o de plástico.
3. Tapón: permite cerrar la línea de transferencia mientras
no sé esta realizando un intercambio; puede ser de
rosca o clampado.
4. Sistema de diálisis
Fuente:http://www.zimmer.com/content/images/enUS/hcp/surgical/
HmovacInfectionControlSillhouette_Hero.png12/09/2013

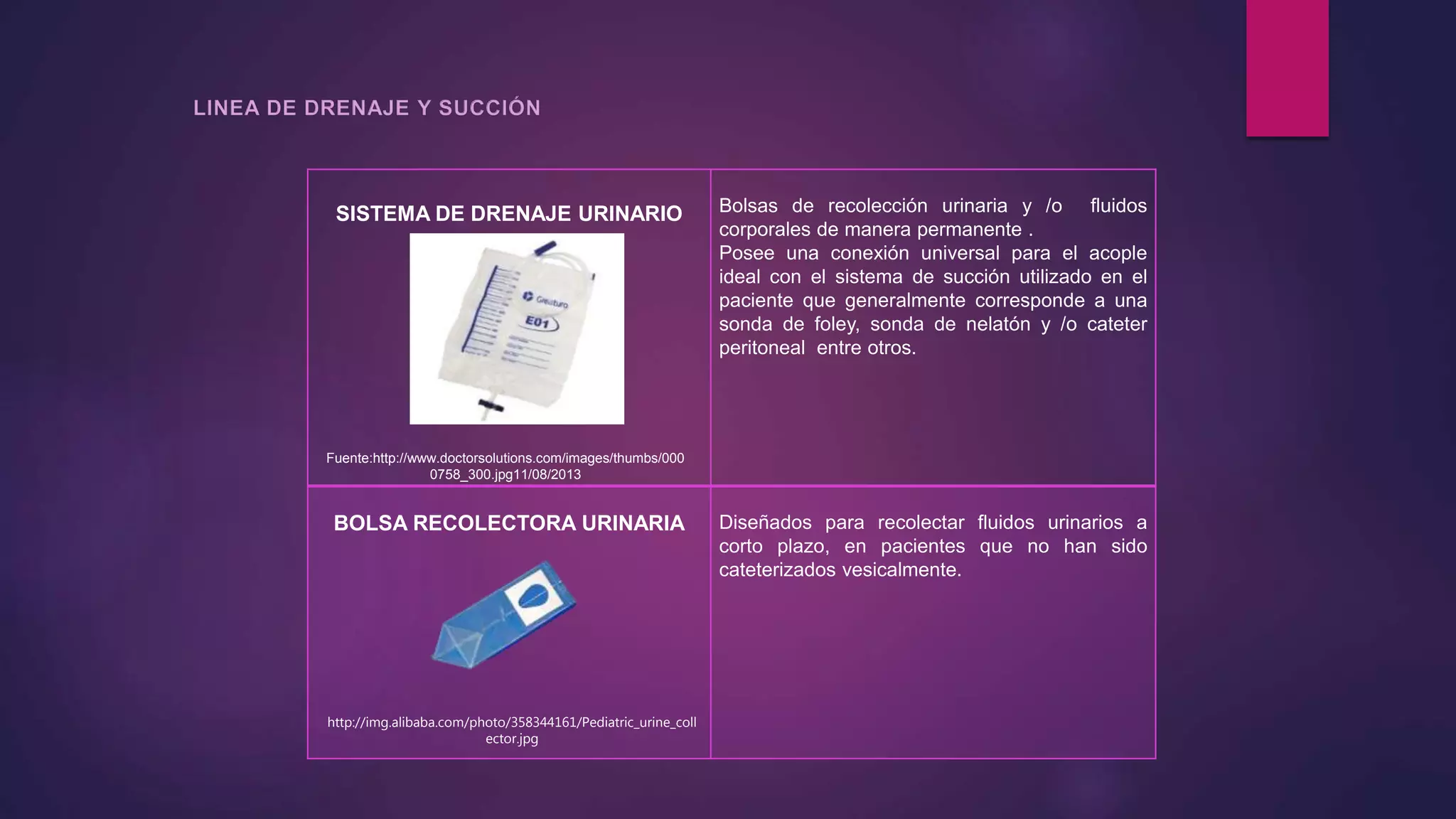

SISTEMA DE DRENAJE URINARIO Bolsas de recolección urinaria y /o fluidos
corporales de manera permanente .
Posee una conexión universal para el acople
ideal con el sistema de succión utilizado en el
paciente que generalmente corresponde a una
sonda de foley, sonda de nelatón y /o cateter
peritoneal entre otros.
BOLSA RECOLECTORA URINARIA Diseñados para recolectar fluidos urinarios a
corto plazo, en pacientes que no han sido
cateterizados vesicalmente.
Fuente:http://www.doctorsolutions.com/images/thumbs/000
0758_300.jpg11/08/2013
http://img.alibaba.com/photo/358344161/Pediatric_urine_coll

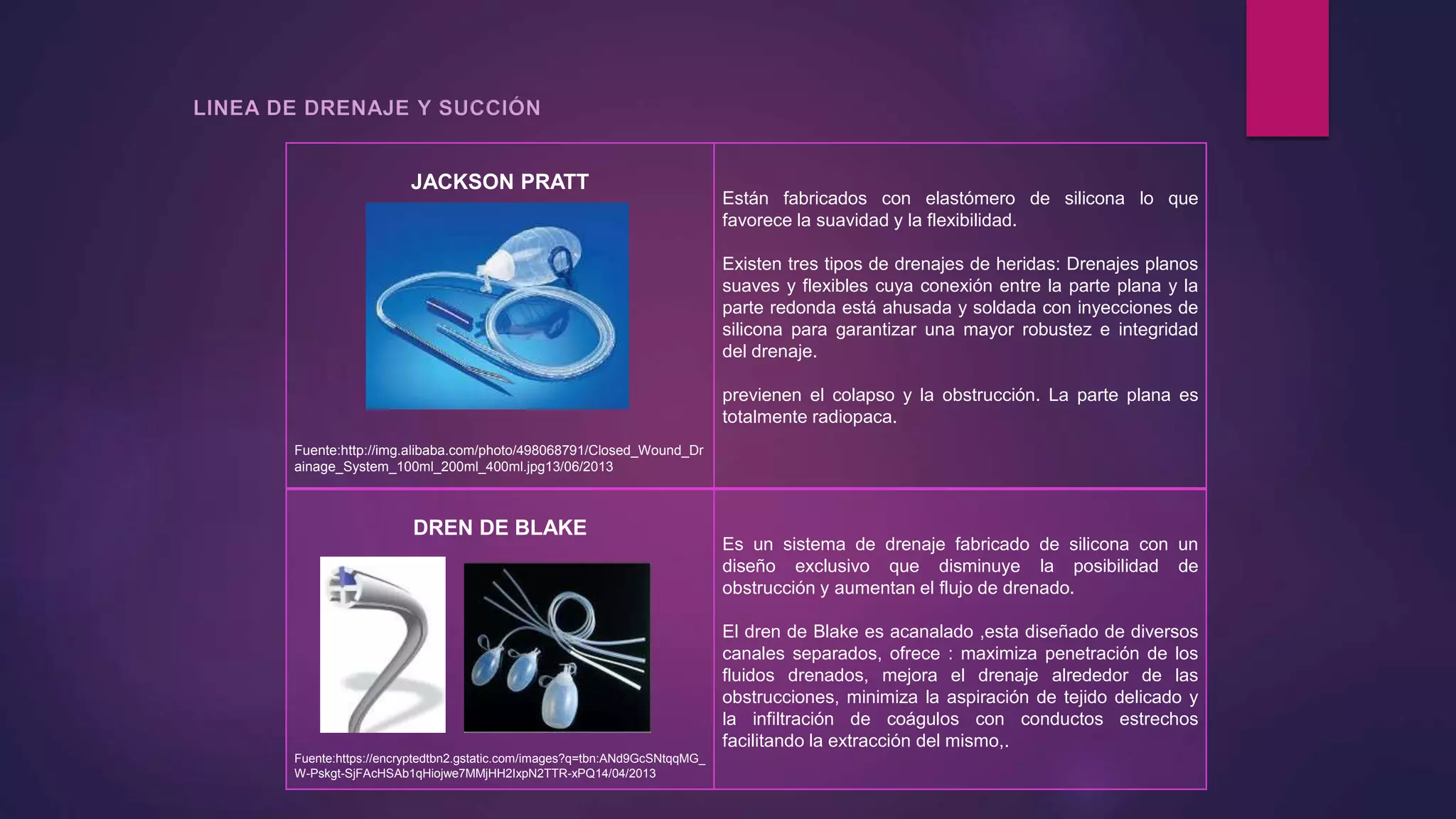

JACKSON PRATT
Fuente:http://img.alibaba.com/photo/498068791/Closed_Wound_Dr
ainage_System_100ml_200ml_400ml.jpg13/06/2013
Están fabricados con elastómero de silicona lo que
favorece la suavidad y la flexibilidad.
Existen tres tipos de drenajes de heridas: Drenajes planos
suaves y flexibles cuya conexión entre la parte plana y la
parte redonda está ahusada y soldada con inyecciones de
silicona para garantizar una mayor robustez e integridad
del drenaje.
previenen el colapso y la obstrucción. La parte plana es
totalmente radiopaca.
DREN DE BLAKE
Fuente:https://encryptedtbn2.gstatic.com/images?q=tbn:ANd9GcSNtqqMG_
W-Pskgt-SjFAcHSAb1qHiojwe7MMjHH2IxpN2TTR-xPQ14/04/2013
Es un sistema de drenaje fabricado de silicona con un
diseño exclusivo que disminuye la posibilidad de
obstrucción y aumentan el flujo de drenado.
El dren de Blake es acanalado ,esta diseñado de diversos
canales separados, ofrece : maximiza penetración de los
fluidos drenados, mejora el drenaje alrededor de las
obstrucciones, minimiza la aspiración de tejido delicado y
la infiltración de coágulos con conductos estrechos
facilitando la extracción del mismo,.

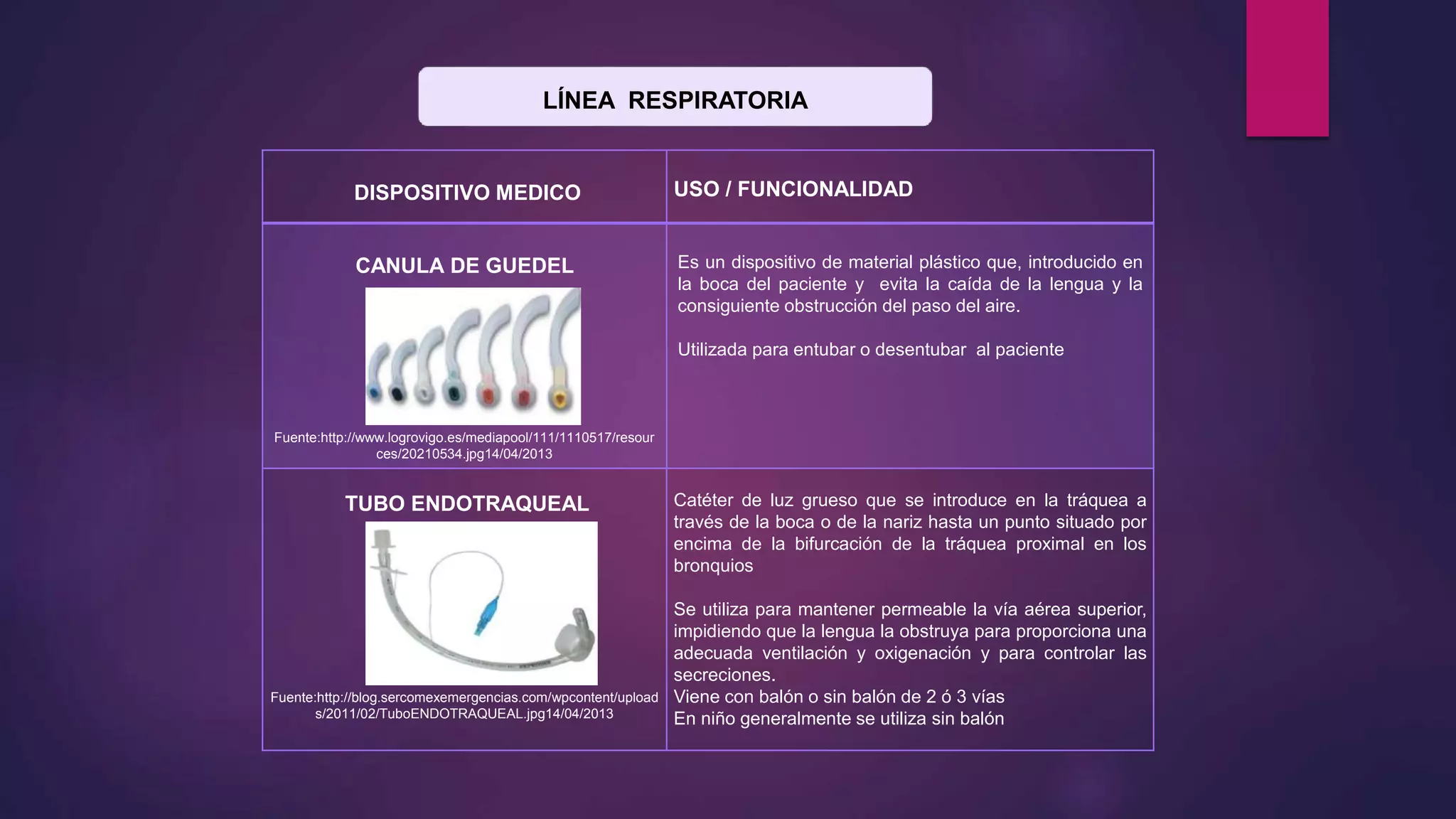

LÍNEA RESPIRATORIA
CANULA DE GUEDEL
Fuente:http://www.logrovigo.es/mediapool/111/1110517/resour
ces/20210534.jpg14/04/2013
Es un dispositivo de material plástico que, introducido en
la boca del paciente y evita la caída de la lengua y la
consiguiente obstrucción del paso del aire.
Utilizada para entubar o desentubar al paciente
TUBO ENDOTRAQUEAL
Fuente:http://blog.sercomexemergencias.com/wpcontent/upload
s/2011/02/TuboENDOTRAQUEAL.jpg14/04/2013
Catéter de luz grueso que se introduce en la tráquea a
través de la boca o de la nariz hasta un punto situado por
encima de la bifurcación de la tráquea proximal en los
bronquios
Se utiliza para mantener permeable la vía aérea superior,
impidiendo que la lengua la obstruya para proporciona una
adecuada ventilación y oxigenación y para controlar las
secreciones.
Viene con balón o sin balón de 2 ó 3 vías
En niño generalmente se utiliza sin balón

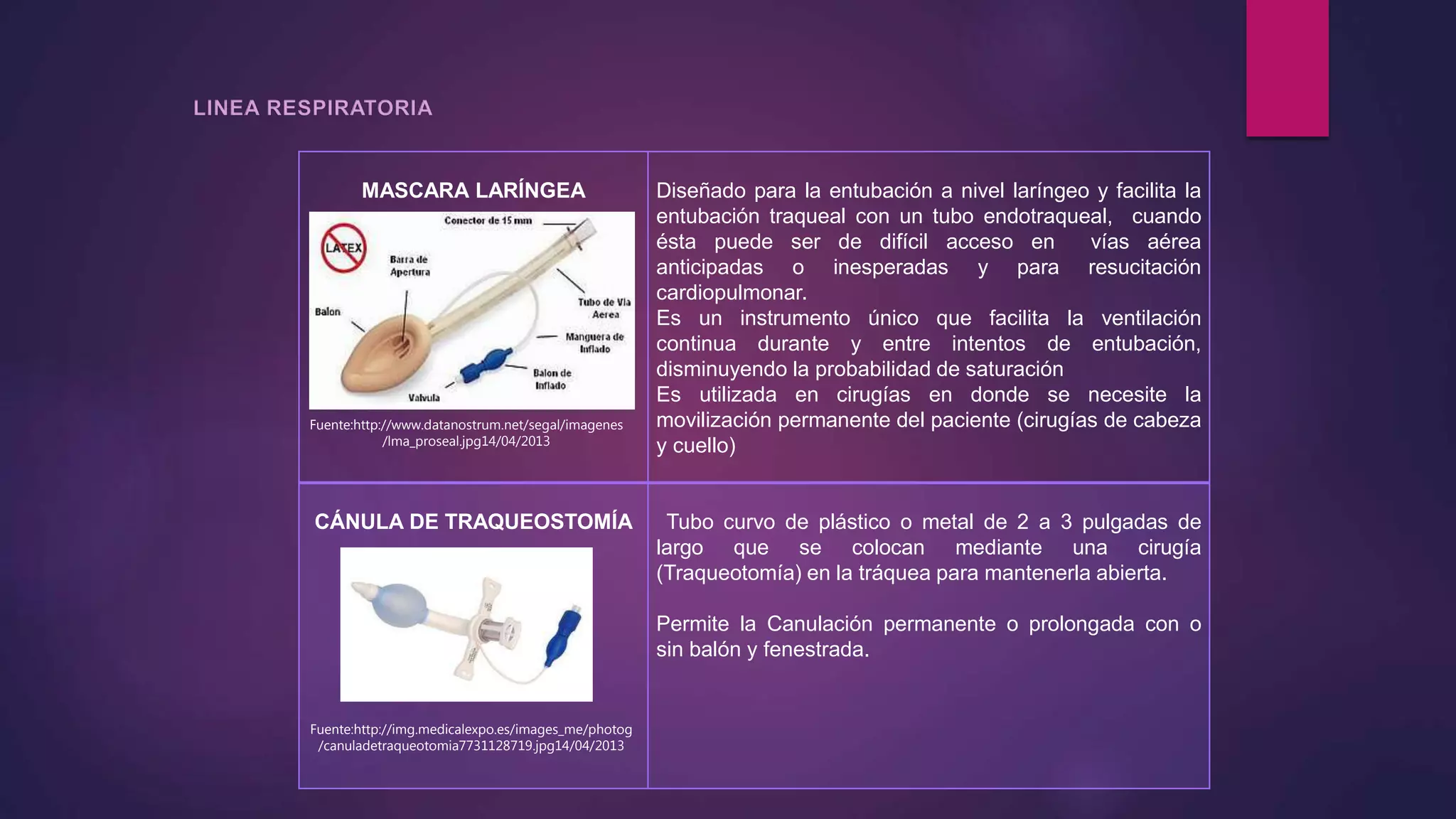

MASCARA LARÍNGEA Diseñado para la entubación a nivel laríngeo y facilita la
entubación traqueal con un tubo endotraqueal, cuando
ésta puede ser de difícil acceso en vías aérea
anticipadas o inesperadas y para resucitación
cardiopulmonar.
Es un instrumento único que facilita la ventilación
continua durante y entre intentos de entubación,
disminuyendo la probabilidad de saturación
Es utilizada en cirugías en donde se necesite la
movilización permanente del paciente (cirugías de cabeza
y cuello)
CÁNULA DE TRAQUEOSTOMÍA Tubo curvo de plástico o metal de 2 a 3 pulgadas de
largo que se colocan mediante una cirugía
(Traqueotomía) en la tráquea para mantenerla abierta.
Permite la Canulación permanente o prolongada con o
sin balón y fenestrada.
Fuente:http://www.datanostrum.net/segal/imagenes
/lma_proseal.jpg14/04/2013
Fuente:http://img.medicalexpo.es/images_me/photog
/canuladetraqueotomia7731128719.jpg14/04/2013

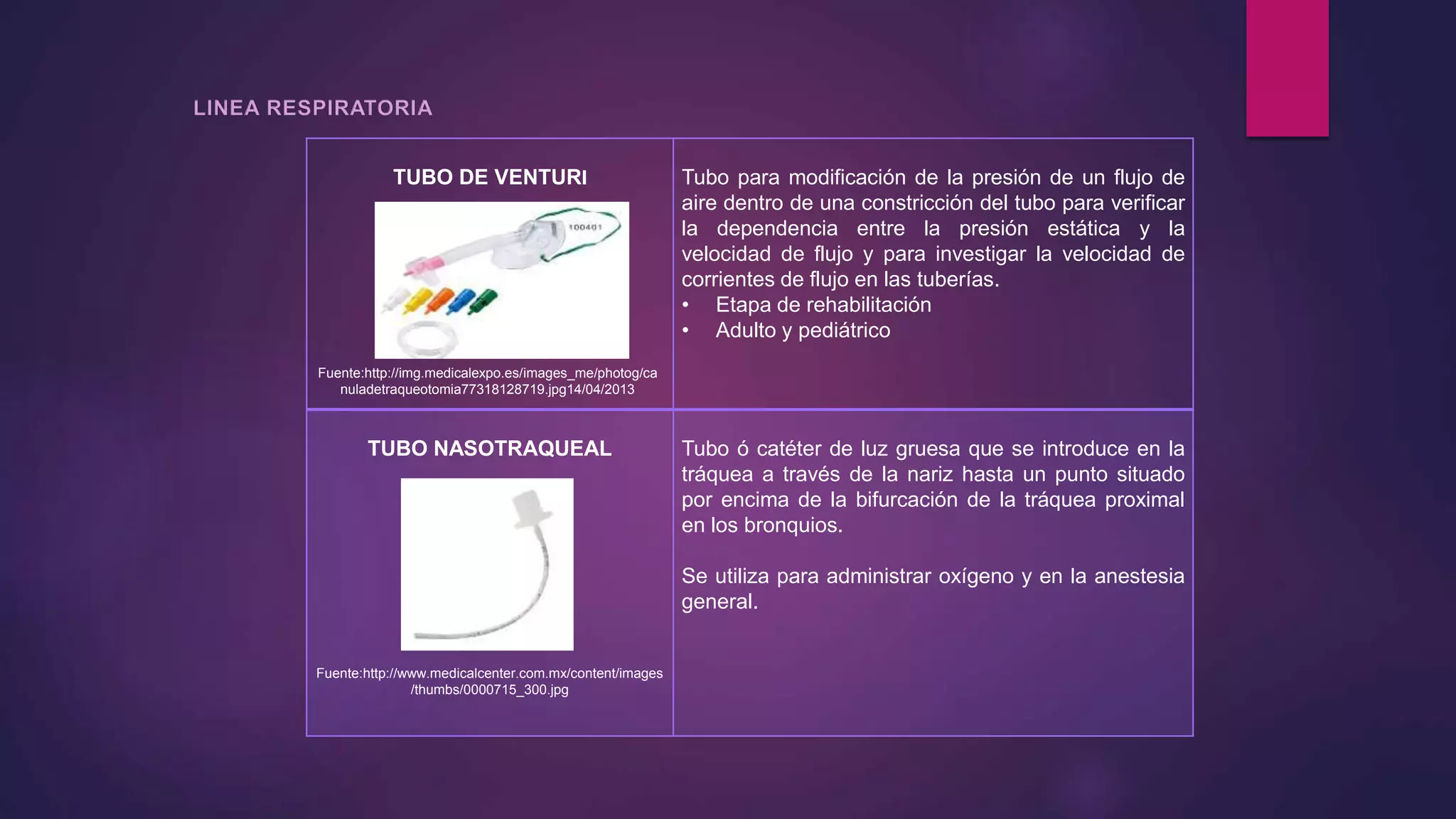

TUBO DE VENTURI Tubo para modificación de la presión de un flujo de
aire dentro de una constricción del tubo para verificar
la dependencia entre la presión estática y la
velocidad de flujo y para investigar la velocidad de
corrientes de flujo en las tuberías.
• Etapa de rehabilitación
• Adulto y pediátrico
TUBO NASOTRAQUEAL
Fuente:http://www.medicalcenter.com.mx/content/images
/thumbs/0000715_300.jpg
Tubo ó catéter de luz gruesa que se introduce en la
tráquea a través de la nariz hasta un punto situado
por encima de la bifurcación de la tráquea proximal
en los bronquios.
Se utiliza para administrar oxígeno y en la anestesia
general.
Fuente:http://img.medicalexpo.es/images_me/photog/ca
nuladetraqueotomia77318128719.jpg14/04/2013

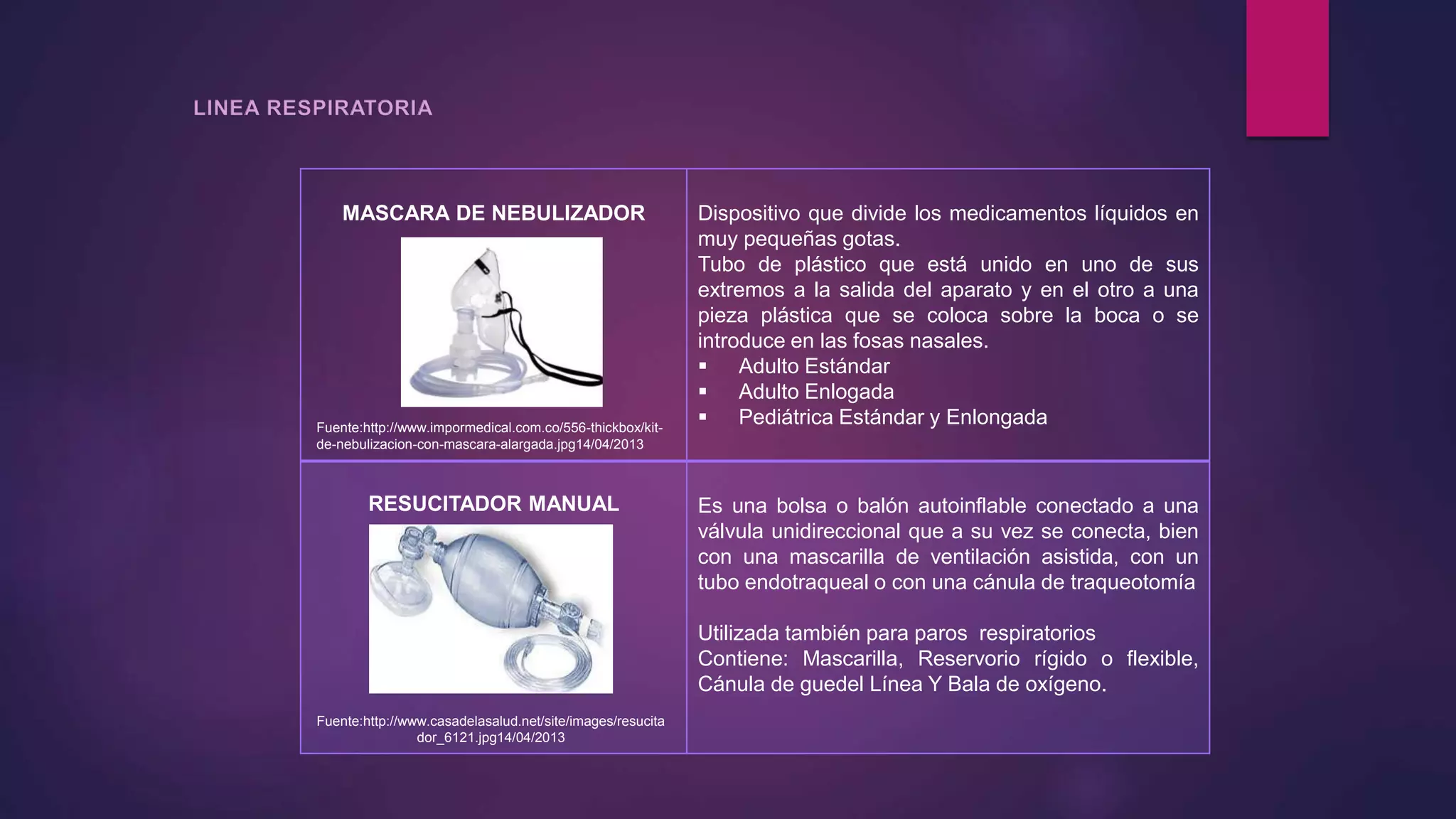

MASCARA DE NEBULIZADOR Dispositivo que divide los medicamentos líquidos en
muy pequeñas gotas.
Tubo de plástico que está unido en uno de sus
extremos a la salida del aparato y en el otro a una
pieza plástica que se coloca sobre la boca o se
introduce en las fosas nasales.
 Adulto Estándar
 Adulto Enlogada
 Pediátrica Estándar y Enlongada
RESUCITADOR MANUAL Es una bolsa o balón autoinflable conectado a una
válvula unidireccional que a su vez se conecta, bien
con una mascarilla de ventilación asistida, con un
tubo endotraqueal o con una cánula de traqueotomía
Utilizada también para paros respiratorios
Contiene: Mascarilla, Reservorio rígido o flexible,
Cánula de guedel Línea Y Bala de oxígeno.
Fuente:http://www.casadelasalud.net/site/images/resucita
dor_6121.jpg14/04/2013
Fuente:http://www.impormedical.com.co/556-thickbox/kit-
de-nebulizacion-con-mascara-alargada.jpg14/04/2013

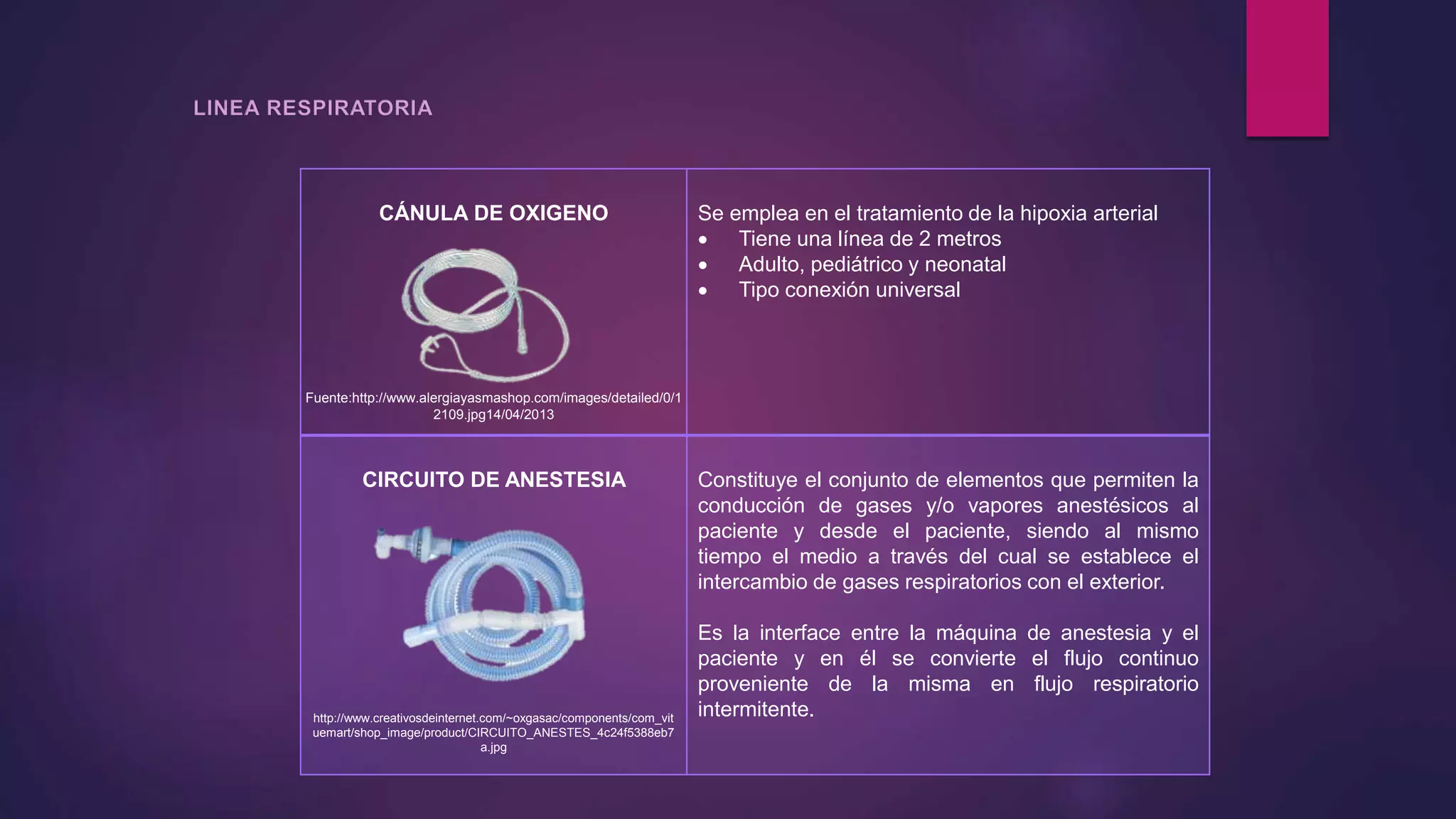

CÁNULA DE OXIGENO Se emplea en el tratamiento de la hipoxia arterial
 Tiene una línea de 2 metros
 Adulto, pediátrico y neonatal
 Tipo conexión universal
CIRCUITO DE ANESTESIA
http://www.creativosdeinternet.com/~oxgasac/components/com_vit
uemart/shop_image/product/CIRCUITO_ANESTES_4c24f5388eb7
Constituye el conjunto de elementos que permiten la
conducción de gases y/o vapores anestésicos al
paciente y desde el paciente, siendo al mismo
tiempo el medio a través del cual se establece el
intercambio de gases respiratorios con el exterior.
Es la interface entre la máquina de anestesia y el
paciente y en él se convierte el flujo continuo
proveniente de la misma en flujo respiratorio
intermitente.
Fuente:http://www.alergiayasmashop.com/images/detailed/0/1
2109.jpg14/04/2013

MASCARA DE OXIGENO
http://images1.staticgirodmedical.com/media/catalog/product/cach
e/4/image/9df78eab33525d08d6e5fb8d27136e95/s/s/ssmasq020
Mascarilla facial fabricadas en PVC, aseguran
una adaptabilidad máxima con todas las caras
Están disponibles en diferentes tallas y con
Conexión estándar
Utilizada Para insufladores y respiradores
manuales o automáticos

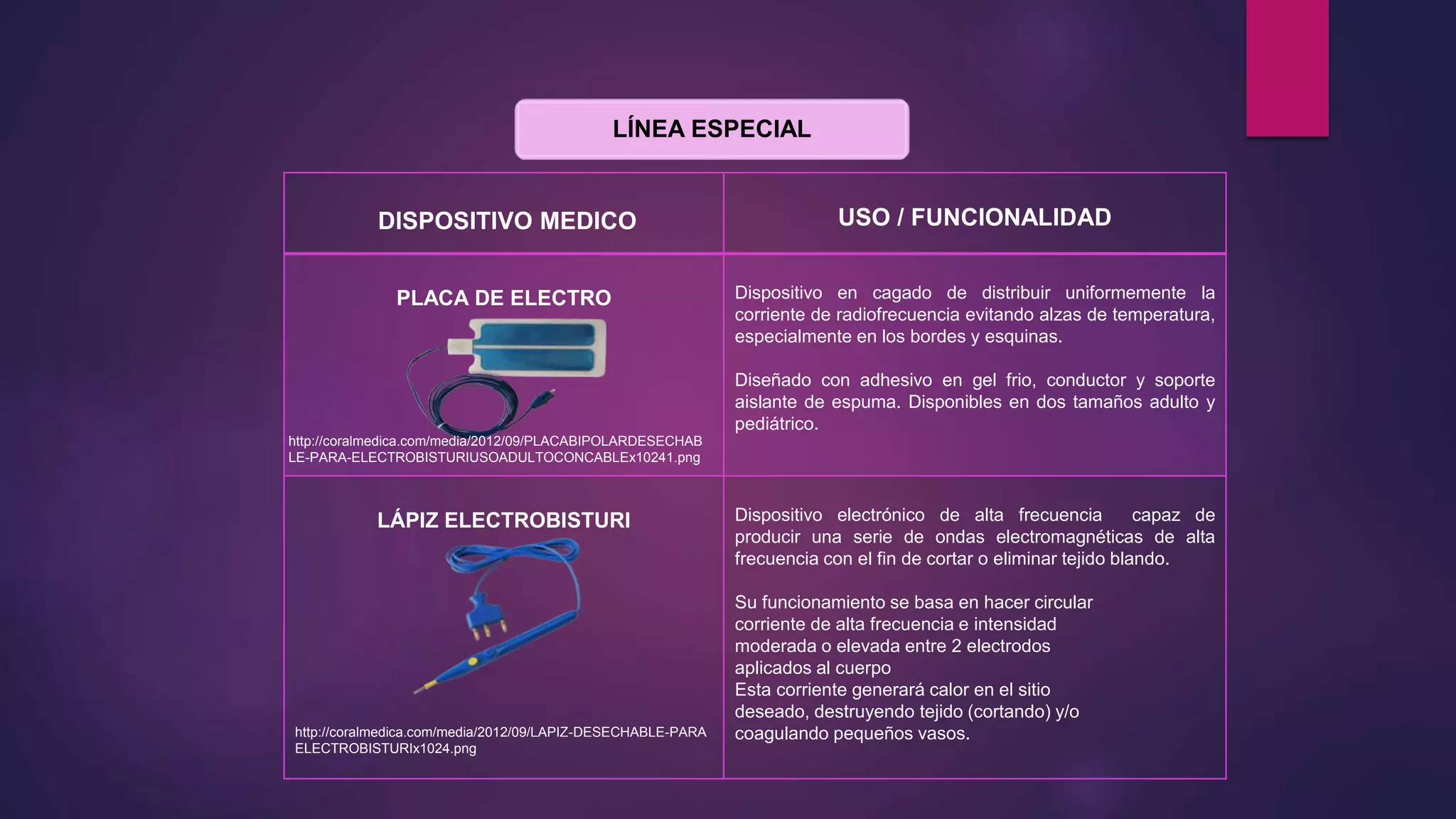

LÍNEA ESPECIAL
PLACA DE ELECTRO Dispositivo en cagado de distribuir uniformemente la
corriente de radiofrecuencia evitando alzas de temperatura,
especialmente en los bordes y esquinas.
Diseñado con adhesivo en gel frio, conductor y soporte
aislante de espuma. Disponibles en dos tamaños adulto y
pediátrico.
LÁPIZ ELECTROBISTURI
http://coralmedica.com/media/2012/09/LAPIZ-DESECHABLE-PARA
Dispositivo electrónico de alta frecuencia capaz de
producir una serie de ondas electromagnéticas de alta
frecuencia con el fin de cortar o eliminar tejido blando.
Su funcionamiento se basa en hacer circular
corriente de alta frecuencia e intensidad
moderada o elevada entre 2 electrodos
aplicados al cuerpo
Esta corriente generará calor en el sitio
deseado, destruyendo tejido (cortando) y/o
coagulando pequeños vasos.
http://coralmedica.com/media/2012/09/PLACABIPOLARDESECHAB

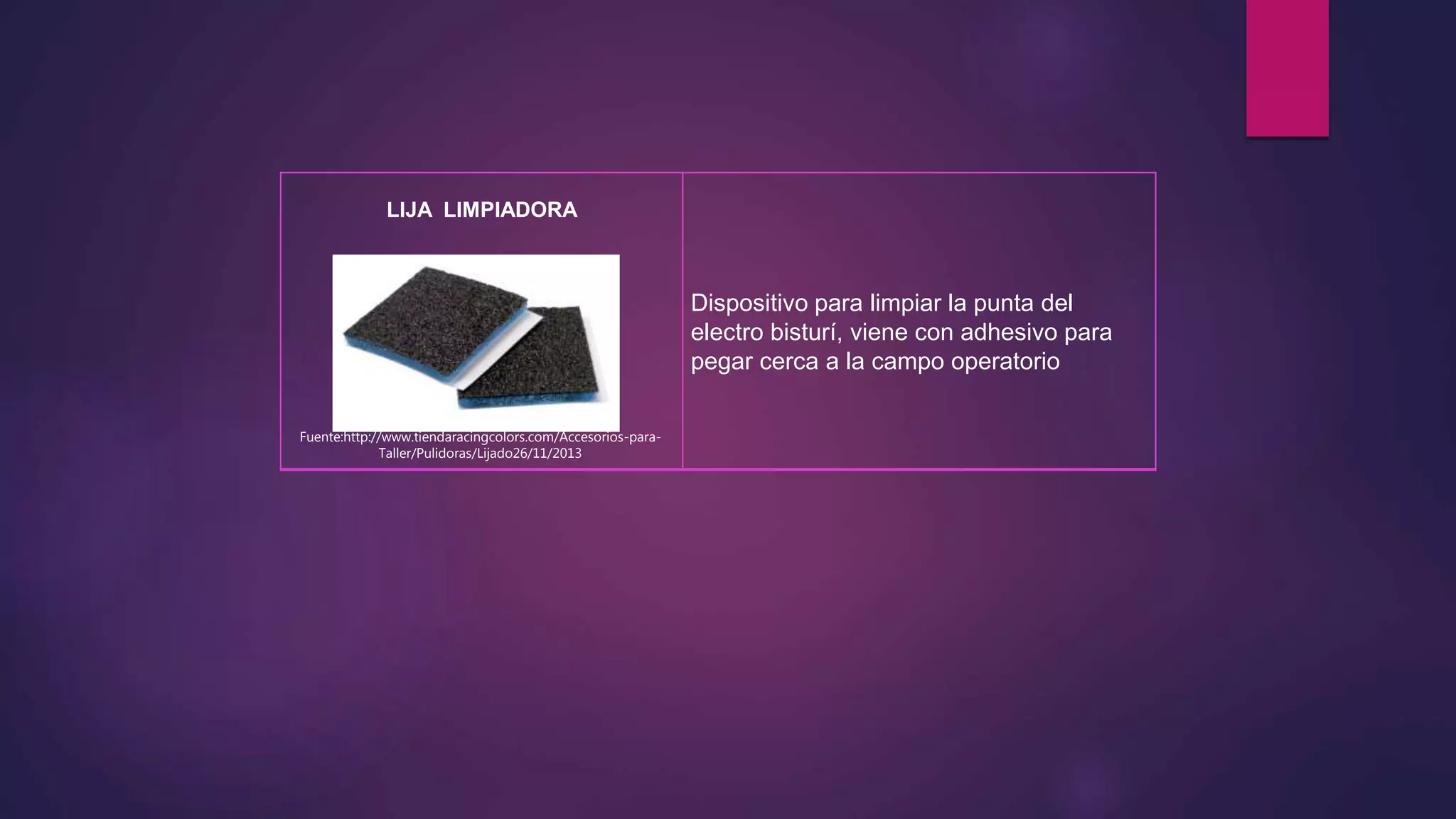

LIJA LIMPIADORA
Dispositivo para limpiar la punta del
electro bisturí, viene con adhesivo para
pegar cerca a la campo operatorio
Fuente:http://www.tiendaracingcolors.com/Accesorios-para-
Taller/Pulidoras/Lijado26/11/2013

Dispositivos Basicos lineas

Más contenido relacionado

La actualidad más candente

Similar a Dispositivos Basicos lineas

Más de LidyHigueraB

Último

Dispositivos Basicos lineas
