El documento presenta un estudio de caso sobre la gestión de datos en la empresa DreamHome, destacando la necesidad de un mejor manejo de la información y la comunicación entre sucursales. Incluye un modelo conceptual y un esquema relacional detallado que describe las entidades y relaciones involucradas en el funcionamiento de la empresa. Además, se abordan los atributos de las entidades, claves primarias y foráneas, así como las transacciones y el diseño físico de la base de datos.

1. UNIVERSIDAD TÉCNICA PARTICULAR DE LOJA La Universidad Católica de Loja             www.utpl.edu.ec /eccblog 

2. ESTUDIO DEL CASO

3. PROBLEMA Se requiere demasiado personal para procesar la cantidad cada ves mayor de papeles e informes por lo tanto se utiliza formularios de registros de los empleados, también la comunicación entre sucursales es deficiente.

4. Modelo Conceptual

5. Sucursal. Empleados. Directores. Supervisores. Inmuebles. Propietarios Privados. Propietarios jurídicos. Clientes. Contratos. Periódicos Identificar los tipos de entidad

6. Identificar los tipos de relación . Sucursal tiene Empleados. Director gestiona Sucursal. Supervisor supervisa Asistentes. Sucursal ofrece Inmuebles. Empleado gestiona Inmuebles. Cliente alquila Inmuebles. Sucursal registra Clientes. Empleado registra Clientes. Clientes realiza Contratos. Propietario redacta Contratos. Periodico anuncia Inmuebles. Propietario posee Inmuebles.

7. Identificar y asociar los atributos en tipos de entidad y de relacion. Atributos para las entidades de Dreamhome Sucursal(IdSucursal, direccion, telefono, nombreDirector ). Empleado(IdEmpleado, nombre, direccionE, categoria, salario, nombreSupervisor, IdSucursal ). Directores(IdEmpleado, fechaNomb, bono). Inmuebles(IdInmueble, direccionIn, tipo, NoHabitaciones, alquilerMensual, IdPropietario). PropietariosPrivados(IdPropietario,nombreP, direccionP, telefono).

8. PropietariosJuridicos(nombreEm, tipoEm, direccionEm, telefono, nombreCont). Clientes(IdCliente, nombre, telefono, tipoIn, alquilerMensual) Contrato(IdContrato, IdCliente, nombreC, direccionC, IdInmueble, direccionIn, alquilerMensual, modoPago, descripcion, duracion, fechaInicio, fechaVencimiento). Periodico(nombrePe, direccion, telefono, nombreCont).

9. Atributos para las relaciones de DreamHome . Registro(fechaRegistro, IdSucursal, IdCliente, nombreEm). Anuncio(IdInmueble, direccionIn, tipoIn, NoHabitaciones, alquilerMensual, fechaPublicacion, nombrePe, costo).

10. Determinar los dominios de los atributos no 20 caracteres Nombre de quien dirige nombreDirector Si 9 caracteres Teléfono de la sucursal Teléfono No 20 caracteres Ubicación de la sucursal Dirección No 5 caracteres Identifica unívocamente la sucursal IdSucursal Sucursal Nulos Tipo y longitud Descripción Atributos Entidad

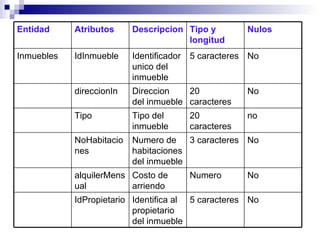

11. No 5 caracteres Identifica al propietario del inmueble IdPropietario No Numero Costo de arriendo alquilerMensual No 3 caracteres Numero de habitaciones del inmueble NoHabitaciones no 20 caracteres Tipo del inmueble Tipo No 20 caracteres Direccion del inmueble direccionIn No 5 caracteres Identificador unico del inmueble IdInmueble Inmuebles Nulos Tipo y longitud Descripcion Atributos Entidad

12. Atributos de clave candidata, principal y alternativa Sucursal IdSucursal , dirección , teléfono Empleado IdEmpleado , dirección Inmuebles IdInmueble Clientes IdCliente , teléfono Contratos IdContrato Periodico nombrePe , dirección , teléfono

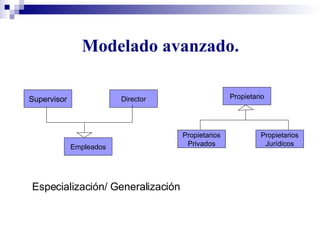

13. Modelado avanzado. Supervisor Empleados Director Propietarios Jurídicos Propietarios Privados Propietario Especialización/ Generalización

14. Supervisa 1:1 1:10 gestiona 1.1 1:1 Ofrece 1:1 1:* 1:1 1:1 0:* Gestiona 1:1 1:100 Alquila 1:1 1:* Realiza 1:* Tiene Posee 1:* 1:1 Redacta 1:1 1:1 1:* 1:1 trabajar

15. MODELO LOGICO

16. TRANSACCIONES

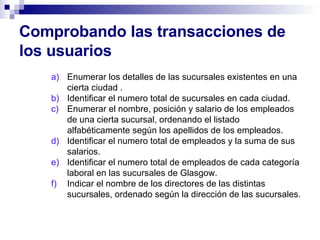

17. Comprobando las transacciones de los usuarios Enumerar los detalles de las sucursales existentes en una cierta ciudad . Identificar el numero total de sucursales en cada ciudad. Enumerar el nombre, posición y salario de los empleados de una cierta sucursal, ordenando el listado alfabéticamente según los apellidos de los empleados. Identificar el numero total de empleados y la suma de sus salarios. Identificar el numero total de empleados de cada categoría laboral en las sucursales de Glasgow. Indicar el nombre de los directores de las distintas sucursales, ordenado según la dirección de las sucursales.

18. Esquema Relacional Sucursal(IdSucursal, direccion, telefono, nombreDirector ). Clave principal idSucursal Clave alternativa código postal Clave Externa idEmpleado hace referencia a empleado Empleado(IdEmpleado, nombre, direccionE, categoria, salario, idSupervisor, IdSucursal ). Clave principal idEmpleado Clave alternativa Directores(IdEmpleado, fechaNomb, bono).

19. Clave principal(idDirector) Clientes(IdCliente, nombre, telefono, IdInmuebles) Clave principal idCliente Clave externa idSucursal Propietarios(IdPropietario,nombreP,direccionP,telefono,IdSucursal,IdEmpleado). Clave Principal idPropietario Contrato(IdContrato, IdCliente, IdInmueble, IdPago, descripcion, duracion, fechaInicio, fechaVencimiento). Clave Principal IdContrato Inmuebles(IdInmueble, direccionIn, tipo, NoHabitaciones, alquilerMensual, IdPropietario). Clave principal idInmueble Clave externa idPropietario hace referencia apropietarios Periodico(nombrePe, direccion, telefono, IdEmpleado). Clave principal(nombrePe). Contrato(IdContrato, IdCliente, nombreC, direccionC, IdInmueble, direccionIn, alquilerMensual, modoPago, descripcion, duracion, fechaInicio, fechaVencimiento).

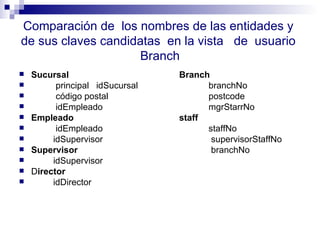

20. Comparación de los nombres de las entidades y de sus claves candidatas en la vista de usuario Branch Sucursal Branch principal idSucursal branchNo código postal postcode idEmpleado mgrStarrNo Empleado staff idEmpleado staffNo idSupervisor supervisorStaffNo Supervisor branchNo idSupervisor D irector idDirector

21. C liente Client idCliente clienteNo idSucursal P ropietario Privado privateOwner idPropietario ownerNo Propietarios Juridicos BussinesOwner nombreEmpresa bName Inmueble telNo idInmueble ownerNo idPropietario propertyForRent Periódico clientNo,propertyNo nombrePeriódico

22. NORMALIZACION Sucursal(IdSucursal, direccion, telefono, idDirector ). Empleado(IdEmpleado, nombre, direccionE, categoria, salario, idSupervisor, IdSucursal ). Directores(IdEmpleado, fechaNomb, bono). Inmuebles(IdInmueble, direccionIn, tipo, NoHabitaciones, alquilerMensual, IdPropietario). Propietarios(IdPropietario,nombreP,direccionP,telefono,IdSucursal,IdEmpleado)

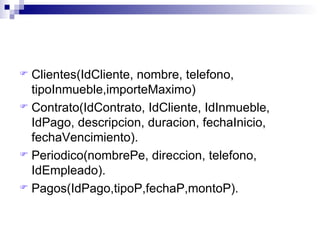

23. Clientes(IdCliente, nombre, telefono, tipoInmueble,importeMaximo) Contrato(IdContrato, IdCliente, IdInmueble, IdPago, descripcion, duracion, fechaInicio, fechaVencimiento). Periodico(nombrePe, direccion, telefono, IdEmpleado). Pagos(IdPago,tipoP,fechaP,montoP).

24. Registro(fechaRegistro, IdSucursal, IdCliente, IdEmpleado). Anuncio(IdAnuncio,IdInmueble, fechaPublicacion, nombrePe, costoAnuncio).

25. DISEÑO FISICO

26. RELACIONES BASE

27. Empleado(IdEmpleado, nombre, direccionE, categoria, salario, idSupervisor, IdSucursal ). Empleado( PRIMARY KEY (idEmpleado)); FOREIGN KEY (idSupervisor) REFERENCES Emplado(idEmpleado) FOREIGN KEY (idSucursal) REFERENCES Sucursal (idSucursal) ) ; DOMINIO NOT NULL, NOT NULL, NOT NULL, NOT NULL, NOT NULL, NOT NULL, NOT NULL NumeroEmpleado Nombre DirecciónEmpleado Categoría Salario idSupervisor NumeroSucursal idEmpleado nombre direcciónE categoría salario idSupervisor idSucursal

28. Sucursal( idSucursal, dirección, teléfono, idDirector) Sucursal ( PRIMARY KEY (iducursal), FOREIGN KEY (idDirector) REFERENCES Director(idEmpleado) ) ; DOMINIO NOT NULL, NOT NULL, NULL DEFAULT 3, NOT NULL NumeroSucursal Direccion Telefono idDirector IdSucursal Direccion telefono idDirector

29. Directores (IdEmpleado, fechaNomb, bono). Directores( FOREIGN KEY (idEmpleado) REFERENCES Empleado (idEmpleado) ); DOMINIO NOT NULL, NOT NULL, NOT NULL, NumeroEmpleado FechaNombramiento Bono idEmpleado fechaNomb bono

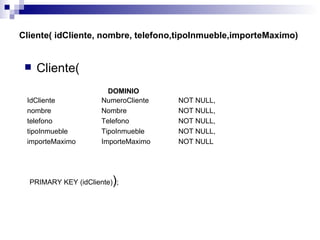

30. Cliente( idCliente, nombre, telefono,tipoInmueble,importeMaximo) Cliente( DOMINIO PRIMARY KEY (idCliente) ) ; NOT NULL, NOT NULL, NOT NULL, NOT NULL, NOT NULL NumeroCliente Nombre Telefono TipoInmueble ImporteMaximo IdCliente nombre telefono tipoInmueble importeMaximo

31. Propietarios(IdPropietario,nombreP,direccionP,telefono,IdSucursal,IdEmpleado) Propietarios ( PRIMARY KEY (idPropietario); FOREIGN KEY (idSucursal) REFERENCES Sucursal (idSucursal) FOREIGN KEY (idEmpleado) REFERENCES Empleado(idEmpleado) ) ; DOMINIO NOT NULL, NOT NULL, NOT NULL, NULL NOT NULL NOT NULL NumeroPropietario NombrePropietario DireccionPropietario Telefono NumeroSucursal NumeroEmpleado IdPropietario nombreP direccionP Telefono idSucursal idEmpleado

32. Inmuebles(IdInmueble, direccionIn, tipo, NoHabitaciones, alquilerMensual, IdPropietario). Inmuebles( PRIMARY KEY (idInmueble), FOREIGN KEY (idPropietario) REFERENCES PropietariosPrivados (idPropietario) ) ; DOMINIO NOT NULL, NOT NULL, NOT NULL, NOT NULL, NOT NULL, NOT NULL NumeroInmueble DireccionInmueble Tipo NumeroHabitaciones AlquilerMensual NumeroPropietario idInmueble direccionIn tipo NoHabitaciones ialquilerMensual idPropietario

33. Contrato(IdContrato, IdCliente, IdInmueble, IdPago, descripcion, duracion, fechaInicio, fechaVencimiento). Contrato ( DOMINIO PRIMARY KEY (idContrato), FOREIGN KEY (idCliente) REFERENCES Cliente(idCliente) FOREIGN KEY (idInmueble) REFERENCES Inmueble(idInmueble) FOREIGN KEY (idPago) REFERENCES Pagos (idPago) ); NOT NULL, NOT NULL, NOT NULL, NOT NULL, NOT NULL, NOT NULL, NOT NULL, NOT NULL NumeroContrato NumeroCliente NumeroInmueble NumeroPago Descripcion DuracionContrato FechaInicio fechaVencimiento IdContrato idCliente idInmueble idPago descripcion duracion fechaInicio fechaVencimiento

34. Periódico(nombre Periódico,dirección,teléfono,idEmpleado) Periodico( PRIMARY KEY (nombrePeriodico) ) ; DOMINIO NOT NULL, NOT NULL, NOT NULL, NOT NULL NumeroInmueble Direccion Ciudad NumeroEmpleado nombrePeriodico direccion telefono idEmpleado

35. Pagos(IdPago, tipoP,fechaP,montoP) Pagos( PRIMARY KEY (idPago) ) ; NOT NULL, NOT NULL, NOT NULL, NOT NULL NumeroPago TipoPago FechaPago MontoPago idPago tipoP fechaP montoP

36. (a) (b) (d) (c) (e) (f) Supervisa 1:1 1:10 gestiona 1.1 1:1 Ofrece 1:1 1:* 1:1 1:1 0:* Gestiona 1:1 1:100 Alquila 1:1 1:* Realiza 1:* Tiene Posee 1:* 1:1 Redacta 1:1 1:1 1:* 1:1 trabajar

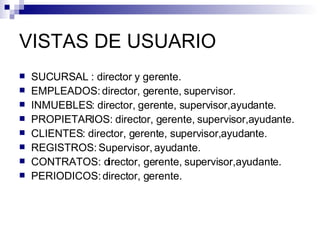

37. VISTAS DE USUARIO SUCURSAL : director y gerente. EMPLEADOS: director, gerente, supervisor. INMUEBLES: director, gerente, supervisor,ayudante. PROPIETARIOS: director, gerente, supervisor,ayudante. CLIENTES: director, gerente, supervisor,ayudante. REGISTROS: Supervisor, ayudante. CONTRATOS: director, gerente, supervisor,ayudante. PERIODICOS: director, gerente.

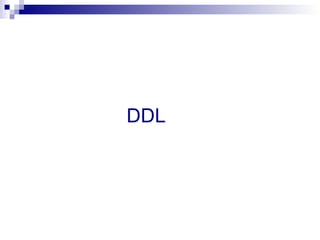

38. DDL
