PRESENTACIÓN PROYECTO FINAL

El grupo esta compuesto por:
-Kevin Bau Lozano.
-Marcos Luzón ...

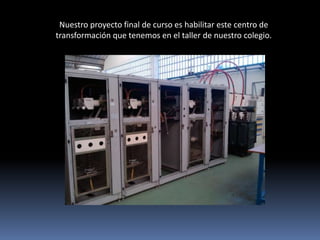

Nuestro proyecto final de curso es habilitar este centro de
transformación que tenemos en el taller de nuestro colegio.

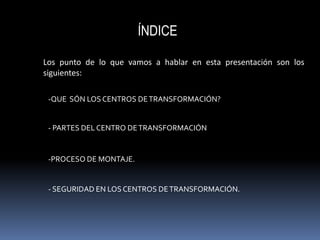

ÍNDICE

Los punto de lo que vamos a hablar en esta presentación son los
siguientes:

-QUE SÓN LOS CENTROS DE TRANSFORMACI...

¿QUE ES UN CENTRO DE TRANSFORMACIÓN?

Un centro de transformación es una instalación provista de uno o
varios transformado...

CELDA DE LINEA (ENTRADA)

Interruptor seccionador de 3 posiciones, que permite comunicar el
embarrado del conjunto de celd...

CELDA DE SECCIONAMIENTO.

Esta celda permite al usuario abrir el circuito y dejar sin
alimentación al transformador. Para ...

CELDA DE PROTECCIÓN

Esta celda es similar a la celda de linea su función es igual pero ademas
protege al transformador añ...

CELDA DE MEDIDA

Esta celda solo se encanga reducir la intensidad y tensión que
circula por el transformador para poder ad...

TRANSFORMADOR

El transformador es el elemento mas
importante del centro de
transformación, se encarga d...

CUADRO DE BAJA TENSIÓN

El cuadro de baja tensión dispone de
una serie de lineas de salida, por hay
...

PROCESO DE MONTAJE

Limpiamos el centro de transformación para poder trabajar con él.

Conectamos los puentes internos del centro de transformación

Cambiamos las cajas de la parte superior del centro de transformación.

Cableamos la iluminación de las celdas.

Comprobamos que la iluminación funcionaba correctamente.

Hicimos el cuadro de protección.

Hicimos las conexiones desde el centro de transformación al
transformador.

Hicimos la conexión desde el transformador hasta el cuadro de
fusibles.

SEGURIDAD EN UN CENTRO DE TRANSFORMACIÓN.

Los accesorios minimos para trabajar con un centro de
transformación son:

-...

SEÑALIZACIÓN

El centro de transformación debe de estar debidamente señalizado y
dispones de advertencia e instrucciones d...
