El documento proporciona los planos y especificaciones técnicas para una nueva farmacia, incluyendo las dimensiones y usos de las diferentes áreas. Se detallan las superficies de atención al público, sala de juntas, despacho y otras zonas. También incluye información sobre el mobiliario como el mostrador, góndolas, iluminación y equipamiento del despacho.

1. FARMACIA FACHADA

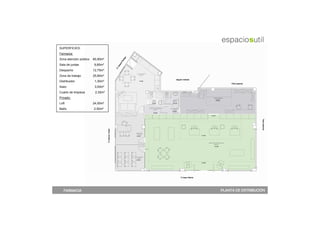

2. SUPERFICIES:
Farmacia:
Zona atención público 85,90m²
Sala de juntas 9,80m²
Despacho 12,75m²
Zona de trabajo 25,80m²
Distribuidor 1,30m²
Aseo 3,00m²
Cuarto de limpieza 2,30m²
Privado:
Loft 24,00m²
Baño 2,50m²
FARMACIA PLANTA DE DISTRIBUCIÓN

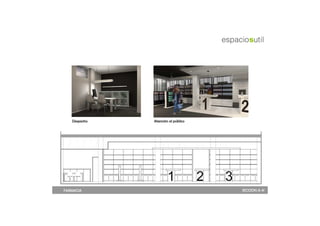

3. Despacho Atención al público
FARMACIA SECCION A-A’

4. FARMACIA VISTA FARMACIA DESDE ACCESO

5. Módulos de estantería
Mostrador
Módulos metálicos para construcción de estanterías en
Mostrador atención al publico con pie descentrado, de parte frontal de tienda, modulado en dimensiones de
dimensiones 1200x800x1050mm. Fabricado en DM lacado 2700x470x850mm. 15 módulos, con 5 baldas de cristal
blanco, electrificable para paso de instalaciones, dotado de 5 de 8mm, módulo puerta para almacenaje con bisagra
cajones de cierre progresivo, hueco para cajón monedero y cajón progresiva y módulo de cajones con cierre progresivo.
superior en encimera de cristal para exposición.
FARMACIA MOBILIARIO TIENDA

6. FARMACIA VISTA FARMACIA ESCAPARATES

7. Góndola Central
Góndola central autoportante de
dimensiones 1775x650x1250 con
panel ranurado para ganchos,
permite colocar barras, estantes o
ganchos sueltos. Configurado con 80
ganchos para blister.
Góndola H Display Góndola Escaparate
Góndola escaparate autoportante de
Góndola con ruedas Modelo H de dimensiones 2500x450x1250 con
dimensiones 920x660x1380 con base panel ranurado para ganchos,
circular lacada, ranurada para blisters y permite colocar barras, estantes o
laterales con estantes en metacrilato, ganchos sueltos. Configurado con 40
incluye 50 ganchos de 20cm y 8 estantes. ganchos para blister y lado exterior
personalizado con vinilos e imagen
corporativa
FARMACIA MOBILIARIO

8. 1 1- Lámpara suspendida para
iluminación sobre mostradores.
2- Foco empotrado orientable para
Tienda
2 3
iluminación de módulos.
3- Lámpara suspendida para
iluminación de tienda.
4- Lámpara suspendida para mesa de
4 trabajo en despacho.
5- Lámpara de pié decorativa para
despacho.
Despacho
6- Proyector exterior para iluminación
5 de fachada.
7- Rotulo luminoso para exterior con
forma de cruz de 1000 x 1000 x
200mm + soporte de 150mm a
fachada, con iluminación interior
mediante sistema led, caja metálica
6 7 lacada.
Fachada
FARMACIA ILUMINACIÓN

9. Mesa de trabajo Detalle mesa de trabajo
Sillería
Armario de puertas batientes
construidos en laminado con
puertas en cristal al ácido de
dimensiones de
1350x425x800mm.
Interior con 3 estantes
regulables.
Confidente Operativa
FARMACIA DESPACHO

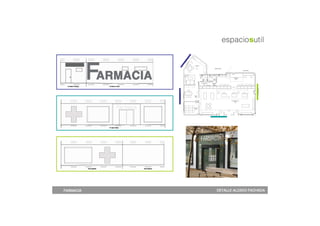

10. FARMACIA DETALLE ALZADO FACHADA
