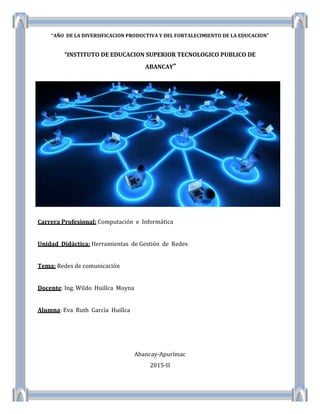

“AÑO DE LA DIVERSIFICACION PRODUCTIVA Y DEL FORTALECIMIENTO DE LA EDUCACION”
“INSTITUTO DE EDUCACION SUPERIOR TECNOLOGICO PUBLICO DE
ABANCAY”
Carrera Profesional: Computación e Informática
Unidad Didáctica: Herramientas de Gestión de Redes
Tema: Redes de comunicación
Docente: Ing. Wildo Huillca Moyna
Alumna: Eva Ruth García Huillca
Abancay-Apurímac
2015-II

Carrera profesional: computacion e informatica
Redes de comunicación 2

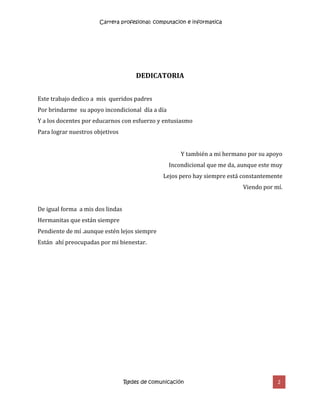

DEDICATORIA
Este trabajo dedico a mis queridos padres
Por brindarme su apoyo incondicional día a día
Y a los docentes por educarnos con esfuerzo y entusiasmo
Para lograr nuestros objetivos
Y también a mi hermano por su apoyo
Incondicional que me da, aunque este muy
Lejos pero hay siempre está constantemente
Viendo por mí.
De igual forma a mis dos lindas
Hermanitas que están siempre
Pendiente de mí .aunque estén lejos siempre
Están ahí preocupadas por mi bienestar.

AGRADECIMIENTO
Primero y antes que nada, dar gracias a Dios, por estar conmigo
En cada paso que doy, por fortalecer mi corazón e iluminar mi
Mente y por haber puesto en mi camino a aquellas personas
Que son el soporte y compañía durante todo el periodo de estudio.
Agradecer hoy y siempre a mi familia por el esfuerzo que realizan
por mí.
El apoyo en mis estudios, de ser así no podría ser posible. A mis
padres y a mis Lindos hermanos que tengo yaqué me brindan el
apoyo, la alegría y me dan la fortaleza Necesaria para seguir adelante.

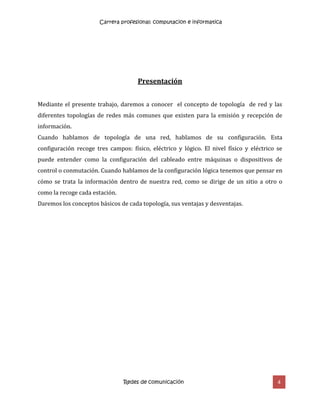

Presentación
Mediante el presente trabajo, daremos a conocer el concepto de topología de red y las
diferentes topologías de redes más comunes que existen para la emisión y recepción de
información.
Cuando hablamos de topología de una red, hablamos de su configuración. Esta
configuración recoge tres campos: físico, eléctrico y lógico. El nivel físico y eléctrico se
puede entender como la configuración del cableado entre máquinas o dispositivos de
control o conmutación. Cuando hablamos de la configuración lógica tenemos que pensar en
cómo se trata la información dentro de nuestra red, como se dirige de un sitio a otro o
como la recoge cada estación.
Daremos los conceptos básicos de cada topología, sus ventajas y desventajas.

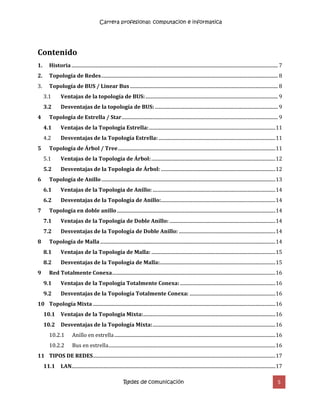

Contenido
1. Historia ............................................................................................................................................................................. 7
2. Topología de Redes.................................................................................................................................................... 8
3. Topología de BUS / Linear Bus ............................................................................................................................ 8
3.1 Ventajas de la topología de BUS:............................................................................................................... 9
3.2 Desventajas de la topología de BUS: ....................................................................................................... 9
4 Topología de Estrella / Star................................................................................................................................... 9
4.1 Ventajas de la Topología Estrella:..........................................................................................................11
4.2 Desventajas de la Topología Estrella: ..................................................................................................11

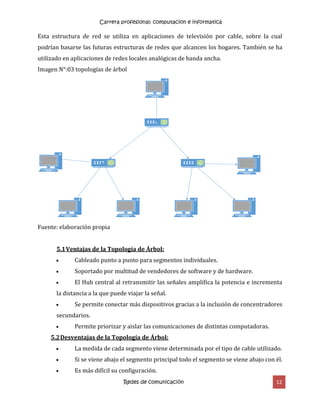

5 Topología de Árbol / Tree....................................................................................................................................11
5.1 Ventajas de la Topología de Árbol:........................................................................................................12
5.2 Desventajas de la Topología de Árbol: ................................................................................................12

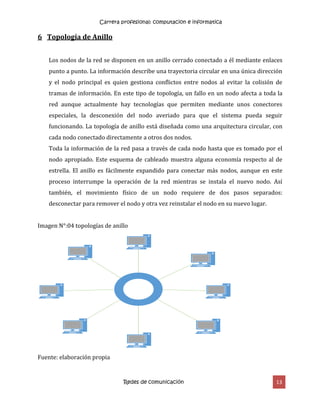

6 Topología de Anillo..................................................................................................................................................13

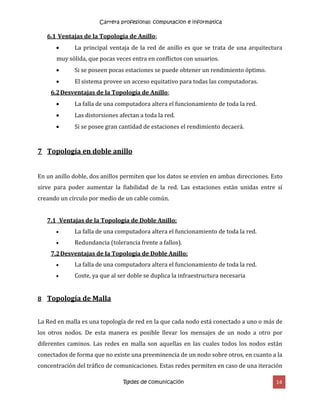

6.1 Ventajas de la Topología de Anillo: .......................................................................................................14
6.2 Desventajas de la Topología de Anillo:................................................................................................14
7 Topología en doble anillo.....................................................................................................................................14
7.1 Ventajas de la Topología de Doble Anillo:.........................................................................................14
7.2 Desventajas de la Topología de Doble Anillo: .................................................................................14

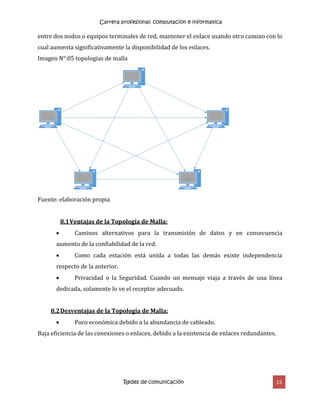

8 Topología de Malla...................................................................................................................................................14
8.1 Ventajas de la Topología de Malla: ........................................................................................................15
8.2 Desventajas de la Topología de Malla:.................................................................................................15

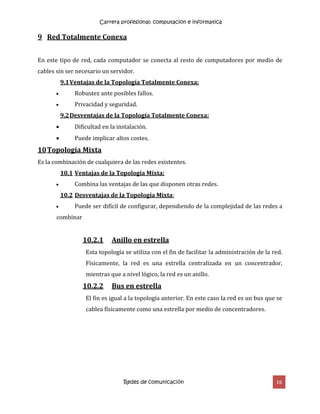

9 Red Totalmente Conexa.........................................................................................................................................16
9.1 Ventajas de la Topología Totalmente Conexa:................................................................................16
9.2 Desventajas de la Topología Totalmente Conexa: ........................................................................16
10 Topología Mixta .........................................................................................................................................................16
10.1 Ventajas de la Topología Mixta:...............................................................................................................16
10.2 Desventajas de la Topología Mixta:.......................................................................................................16
10.2.1 Anillo en estrella.......................................................................................................................................16
10.2.2 Bus en estrella............................................................................................................................................16

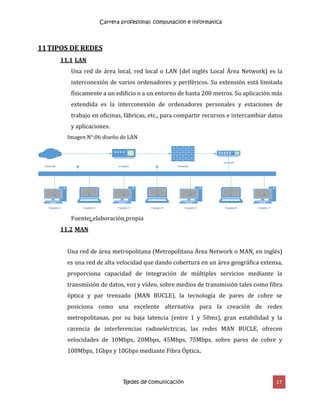

11 TIPOS DE REDES.........................................................................................................................................................17
11.1 LAN...........................................................................................................................................................................17

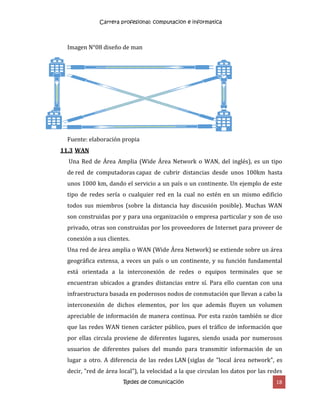

11.2 MAN.....................................................................................................................................................................17
11.3 WAN....................................................................................................................................................................18
12 Componentes Básicos de una Red....................................................................................................................19
12.1 Servidor ................................................................................................................................................................19

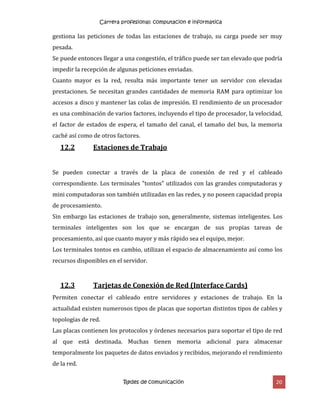

12.2 Estaciones de Trabajo...................................................................................................................................20
12.3 Tarjetas de Conexión de Red (Interface Cards)..............................................................................20

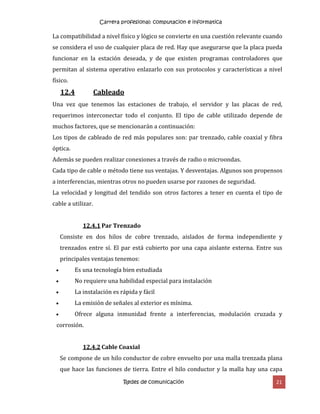

12.4 Cableado...............................................................................................................................................................21
12.4.1 Par Trenzado..............................................................................................................................................21

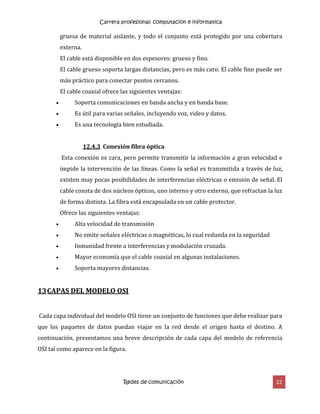

12.4.2 Cable Coaxial...............................................................................................................................................21
12.4.3 Conexión fibra óptica..............................................................................................................................22
13 CAPAS DEL MODELO OSI........................................................................................................................................22

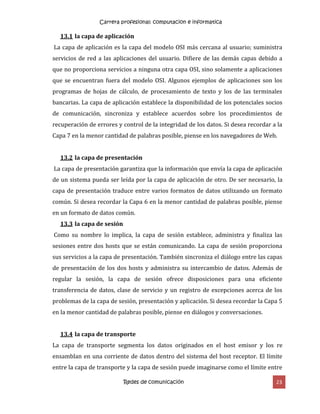

13.1 la capa de aplicación......................................................................................................................................23
13.2 la capa de presentación ...............................................................................................................................23
13.3 la capa de sesión ..............................................................................................................................................23
13.4 la capa de transporte.....................................................................................................................................23
13.5 la capa de red.....................................................................................................................................................24
13.6 la capa de enlace de datos...........................................................................................................................24
13.7 la capa física ......................................................................................................................................................24

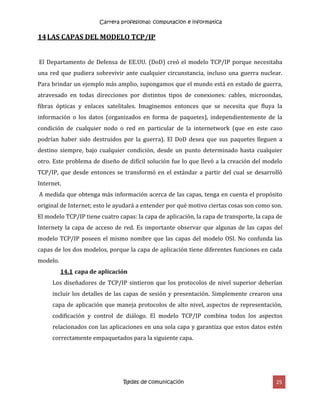

14 LAS CAPAS DEL MODELO TCP/IP......................................................................................................................25
14.1 capa de aplicación...........................................................................................................................................25

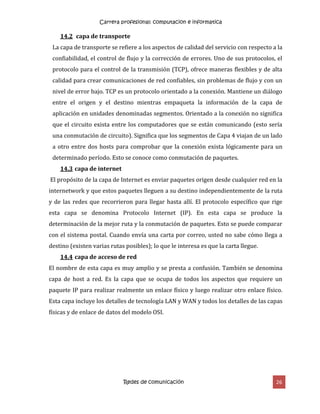

14.2 capa de transporte..........................................................................................................................................26
14.3 capa de internet................................................................................................................................................26
14.4 capa de acceso de red....................................................................................................................................26

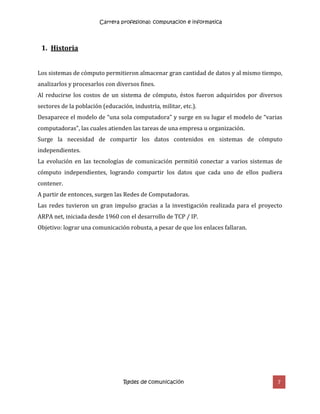

1. Historia
Los sistemas de cómputo permitieron almacenar gran cantidad de datos y al mismo tiempo,
analizarlos y procesarlos con diversos fines.
Al reducirse los costos de un sistema de cómputo, éstos fueron adquiridos por diversos
sectores de la población (educación, industria, militar, etc.).
Desaparece el modelo de “una sola computadora” y surge en su lugar el modelo de “varias
computadoras”, las cuales atienden las tareas de una empresa u organización.
Surge la necesidad de compartir los datos contenidos en sistemas de cómputo
independientes.
La evolución en las tecnologías de comunicación permitió conectar a varios sistemas de
cómputo independientes, logrando compartir los datos que cada uno de ellos pudiera
contener.
A partir de entonces, surgen las Redes de Computadoras.
Las redes tuvieron un gran impulso gracias a la investigación realizada para el proyecto
ARPA net, iniciada desde 1960 con el desarrollo de TCP / IP.
Objetivo: lograr una comunicación robusta, a pesar de que los enlaces fallaran.

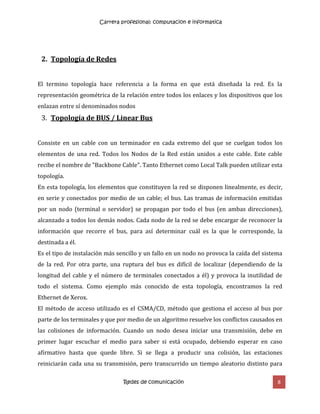

2. Topología de Redes
El termino topología hace referencia a la forma en que está diseñada la red. Es la
representación geométrica de la relación entre todos los enlaces y los dispositivos que los
enlazan entre sí denominados nodos
3. Topología de BUS / Linear Bus
Consiste en un cable con un terminador en cada extremo del que se cuelgan todos los
elementos de una red. Todos los Nodos de la Red están unidos a este cable. Este cable
recibe el nombre de "Backbone Cable". Tanto Ethernet como Local Talk pueden utilizar esta
topología.
En esta topología, los elementos que constituyen la red se disponen linealmente, es decir,
en serie y conectados por medio de un cable; el bus. Las tramas de información emitidas
por un nodo (terminal o servidor) se propagan por todo el bus (en ambas direcciones),
alcanzado a todos los demás nodos. Cada nodo de la red se debe encargar de reconocer la
información que recorre el bus, para así determinar cuál es la que le corresponde, la
destinada a él.
Es el tipo de instalación más sencillo y un fallo en un nodo no provoca la caída del sistema
de la red. Por otra parte, una ruptura del bus es difícil de localizar (dependiendo de la
longitud del cable y el número de terminales conectados a él) y provoca la inutilidad de
todo el sistema. Como ejemplo más conocido de esta topología, encontramos la red
Ethernet de Xerox.
El método de acceso utilizado es el CSMA/CD, método que gestiona el acceso al bus por
parte de los terminales y que por medio de un algoritmo resuelve los conflictos causados en
las colisiones de información. Cuando un nodo desea iniciar una transmisión, debe en
primer lugar escuchar el medio para saber si está ocupado, debiendo esperar en caso
afirmativo hasta que quede libre. Si se llega a producir una colisión, las estaciones
reiniciarán cada una su transmisión, pero transcurrido un tiempo aleatorio distinto para

cada estación. Esta es una breve descripción del protocolo de acceso CSMA/CD, pues
actualmente se encuentran implementadas cantidad de variantes de dicho método con sus
respectivas peculiaridades. El bus es la parte básica para la construcción de redes Ethernet
y generalmente consiste de algunos segmentos de bus unidos ya sea por razones
geográficas, administrativas u otras.

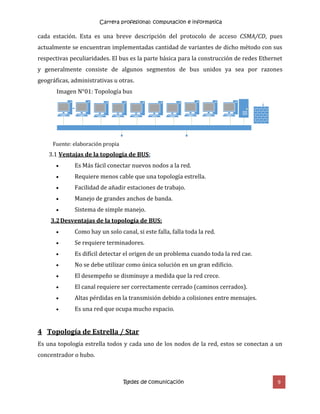

Imagen N°01: Topología bus
Fuente: elaboración propia
3.1 Ventajas de la topología de BUS:
 Es Más fácil conectar nuevos nodos a la red.
 Requiere menos cable que una topología estrella.
 Facilidad de añadir estaciones de trabajo.
 Manejo de grandes anchos de banda.
 Sistema de simple manejo.
3.2Desventajas de la topología de BUS:
 Como hay un solo canal, si este falla, falla toda la red.
 Se requiere terminadores.
 Es difícil detectar el origen de un problema cuando toda la red cae.
 No se debe utilizar como única solución en un gran edificio.
 El desempeño se disminuye a medida que la red crece.
 El canal requiere ser correctamente cerrado (caminos cerrados).
 Altas pérdidas en la transmisión debido a colisiones entre mensajes.
 Es una red que ocupa mucho espacio.
4 Topología de Estrella / Star
Es una topología estrella todos y cada uno de los nodos de la red, estos se conectan a un
concentrador o hubo.

Los datos es estas redes fluyen del emisor hasta el concentrador, este realiza todas las
funciones de la red, además actúa como amplificador de los datos.
Todos los elementos de la red se encuentran conectados directamente mediante un enlace
punto a punto al nodo central de la red, quien se encarga de gestionar las transmisiones de
información por toda la estrella. Evidentemente, todas las tramas de información que
circulen por la red deben pasar por el nodo principal, con lo cual un fallo en él provoca la
caída de todo el sistema. Por otra parte, un fallo en un determinado cable sólo afecta al
nodo asociado a él; si bien esta topología obliga a disponer de un cable propio para cada
terminal adicional de la red. La topología de Estrella es una buena elección siempre que se
tenga varias unidades dependientes de un procesador, esta es la situación de una típica
mainframe, donde el personal requiere estar acezando frecuentemente esta computadora.
En este caso, todos los cables están conectados hacia un solo sitio, esto es, un panel central.
Equipo como unidades de multiplex aje, concentradores y pares de cables solo reducen los
requerimientos de cableado, sin eliminarlos y produce alguna economía para esta
topología. Resulta económica la instalación de un nodo cuando se tiene bien planeado su
establecimiento, ya que este requiere de un cable desde el panel central, hasta el lugar
donde se desea instalarlo.

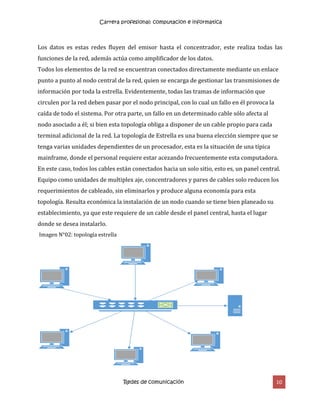

Imagen N°02: topología estrella

Fuente: Elaboración propio

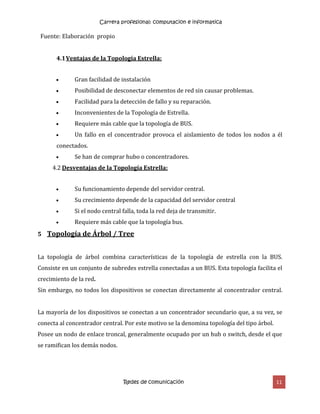

4.1Ventajas de la Topología Estrella:
 Gran facilidad de instalación
 Posibilidad de desconectar elementos de red sin causar problemas.
 Facilidad para la detección de fallo y su reparación.
 Inconvenientes de la Topología de Estrella.
 Requiere más cable que la topología de BUS.
 Un fallo en el concentrador provoca el aislamiento de todos los nodos a él
conectados.
 Se han de comprar hubo o concentradores.
4.2 Desventajas de la Topología Estrella:
 Su funcionamiento depende del servidor central.
 Su crecimiento depende de la capacidad del servidor central
 Si el nodo central falla, toda la red deja de transmitir.
 Requiere más cable que la topología bus.
5 Topología de Árbol / Tree
La topología de árbol combina características de la topología de estrella con la BUS.
Consiste en un conjunto de subredes estrella conectadas a un BUS. Esta topología facilita el
crecimiento de la red.
Sin embargo, no todos los dispositivos se conectan directamente al concentrador central.
La mayoría de los dispositivos se conectan a un concentrador secundario que, a su vez, se
conecta al concentrador central. Por este motivo se la denomina topología del tipo árbol.
Posee un nodo de enlace troncal, generalmente ocupado por un hub o switch, desde el que
se ramifican los demás nodos.

Esta estructura de red se utiliza en aplicaciones de televisión por cable, sobre la cual
podrían basarse las futuras estructuras de redes que alcancen los hogares. También se ha
utilizado en aplicaciones de redes locales analógicas de banda ancha.
Imagen N°:03 topologías de árbol
5.1Ventajas de la Topología de Árbol:
 Cableado punto a punto para segmentos individuales.
 Soportado por multitud de vendedores de software y de hardware.
 El Hub central al retransmitir las señales amplifica la potencia e incrementa
la distancia a la que puede viajar la señal.
 Se permite conectar más dispositivos gracias a la inclusión de concentradores
secundarios.
 Permite priorizar y aislar las comunicaciones de distintas computadoras.
5.2Desventajas de la Topología de Árbol:
 La medida de cada segmento viene determinada por el tipo de cable utilizado.
 Si se viene abajo el segmento principal todo el segmento se viene abajo con él.
 Es más difícil su configuración.

6 Topología de Anillo
Los nodos de la red se disponen en un anillo cerrado conectado a él mediante enlaces
punto a punto. La información describe una trayectoria circular en una única dirección
y el nodo principal es quien gestiona conflictos entre nodos al evitar la colisión de
tramas de información. En este tipo de topología, un fallo en un nodo afecta a toda la
red aunque actualmente hay tecnologías que permiten mediante unos conectores
especiales, la desconexión del nodo averiado para que el sistema pueda seguir
funcionando. La topología de anillo está diseñada como una arquitectura circular, con
cada nodo conectado directamente a otros dos nodos.
Toda la información de la red pasa a través de cada nodo hasta que es tomado por el
nodo apropiado. Este esquema de cableado muestra alguna economía respecto al de
estrella. El anillo es fácilmente expandido para conectar más nodos, aunque en este
proceso interrumpe la operación de la red mientras se instala el nuevo nodo. Así
también, el movimiento físico de un nodo requiere de dos pasos separados:
desconectar para remover el nodo y otra vez reinstalar el nodo en su nuevo lugar.
Imagen N°:04 topologías de anillo

6.1 Ventajas de la Topología de Anillo:
 La principal ventaja de la red de anillo es que se trata de una arquitectura
muy sólida, que pocas veces entra en conflictos con usuarios.
 Si se poseen pocas estaciones se puede obtener un rendimiento óptimo.
 El sistema provee un acceso equitativo para todas las computadoras.
6.2Desventajas de la Topología de Anillo:
 La falla de una computadora altera el funcionamiento de toda la red.
 Las distorsiones afectan a toda la red.
 Si se posee gran cantidad de estaciones el rendimiento decaerá.
7 Topología en doble anillo
En un anillo doble, dos anillos permiten que los datos se envíen en ambas direcciones. Esto
sirve para poder aumentar la fiabilidad de la red. Las estaciones están unidas entre sí
creando un círculo por medio de un cable común.
7.1 Ventajas de la Topología de Doble Anillo:
 Redundancia (tolerancia frente a fallos).
7.2Desventajas de la Topología de Doble Anillo:
 Coste, ya que al ser doble se duplica la infraestructura necesaria
8 Topología de Malla
La Red en malla es una topología de red en la que cada nodo está conectado a uno o más de
los otros nodos. De esta manera es posible llevar los mensajes de un nodo a otro por
diferentes caminos. Las redes en malla son aquellas en las cuales todos los nodos están
conectados de forma que no existe una preeminencia de un nodo sobre otros, en cuanto a la
concentración del tráfico de comunicaciones. Estas redes permiten en caso de una iteración

entre dos nodos o equipos terminales de red, mantener el enlace usando otro camino con lo
cual aumenta significativamente la disponibilidad de los enlaces.
Imagen N°:05 topologías de malla
8.1Ventajas de la Topología de Malla:
 Caminos alternativos para la transmisión de datos y en consecuencia
aumento de la confiabilidad de la red.
 Como cada estación está unida a todas las demás existe independencia
respecto de la anterior.
 Privacidad o la Seguridad. Cuando un mensaje viaja a través de una línea
dedicada, solamente lo ve el receptor adecuado.
8.2Desventajas de la Topología de Malla:
 Poco económica debido a la abundancia de cableado.
Baja eficiencia de las conexiones o enlaces, debido a la existencia de enlaces redundantes.

9 Red Totalmente Conexa
En este tipo de red, cada computador se conecta al resto de computadores por medio de
cables sin ser necesario un servidor.
9.1Ventajas de la Topología Totalmente Conexa:
 Robustez ante posibles fallos.
 Privacidad y seguridad.
9.2Desventajas de la Topología Totalmente Conexa:
 Dificultad en la instalación.
 Puede implicar altos costes.
10Topología Mixta
Es la combinación de cualquiera de las redes existentes.
10.1 Ventajas de la Topología Mixta:
 Combina las ventajas de las que disponen otras redes.
10.2 Desventajas de la Topología Mixta:
 Puede ser difícil de configurar, dependiendo de la complejidad de las redes a
combinar
10.2.1 Anillo en estrella
Esta topología se utiliza con el fin de facilitar la administración de la red.
Físicamente, la red es una estrella centralizada en un concentrador,
mientras que a nivel lógico, la red es un anillo.
10.2.2 Bus en estrella
El fin es igual a la topología anterior. En este caso la red es un bus que se
cablea físicamente como una estrella por medio de concentradores.

11TIPOS DE REDES
11.1 LAN
Una red de área local, red local o LAN (del inglés Local Área Network) es la
interconexión de varios ordenadores y periféricos. Su extensión está limitada
físicamente a un edificio o a un entorno de hasta 200 metros. Su aplicación más
extendida es la interconexión de ordenadores personales y estaciones de
trabajo en oficinas, fábricas, etc., para compartir recursos e intercambiar datos
y aplicaciones.
Imagen N°:06 diseño de LAN
firewallmodem
Equipo 1 Equipo 2 Equipo 3 Equipo 4 Equipo 5 Equipo 6 Equipo 7
internet
switch
11.2 MAN
Una red de área metropolitana (Metropolitana Área Network o MAN, en inglés)
es una red de alta velocidad que dando cobertura en un área geográfica extensa,
proporciona capacidad de integración de múltiples servicios mediante la
transmisión de datos, voz y vídeo, sobre medios de transmisión tales como fibra
óptica y par trenzado (MAN BUCLE), la tecnología de pares de cobre se
posiciona como una excelente alternativa para la creación de redes
metropolitanas, por su baja latencia (entre 1 y 50ms), gran estabilidad y la
carencia de interferencias radioeléctricas, las redes MAN BUCLE, ofrecen
velocidades de 10Mbps, 20Mbps, 45Mbps, 75Mbps, sobre pares de cobre y
100Mbps, 1Gbps y 10Gbps mediante Fibra Óptica.

Imagen N°08 diseño de man
11.3 WAN
Una Red de Área Amplia (Wide Área Network o WAN, del inglés), es un tipo
de red de computadoras capaz de cubrir distancias desde unos 100km hasta
unos 1000 km, dando el servicio a un país o un continente. Un ejemplo de este
tipo de redes sería o cualquier red en la cual no estén en un mismo edificio
todos sus miembros (sobre la distancia hay discusión posible). Muchas WAN
son construidas por y para una organización o empresa particular y son de uso
privado, otras son construidas por los proveedores de Internet para proveer de
conexión a sus clientes.
Una red de área amplia o WAN (Wide Área Network) se extiende sobre un área
geográfica extensa, a veces un país o un continente, y su función fundamental
está orientada a la interconexión de redes o equipos terminales que se
encuentran ubicados a grandes distancias entre sí. Para ello cuentan con una
infraestructura basada en poderosos nodos de conmutación que llevan a cabo la
interconexión de dichos elementos, por los que además fluyen un volumen
apreciable de información de manera continua. Por esta razón también se dice
que las redes WAN tienen carácter público, pues el tráfico de información que
por ellas circula proviene de diferentes lugares, siendo usada por numerosos
usuarios de diferentes países del mundo para transmitir información de un
lugar a otro. A diferencia de las redes LAN (siglas de "local área network", es
decir, "red de área local"), la velocidad a la que circulan los datos por las redes

WAN suele ser menor que la que se puede alcanzar en las redes LAN. Además,
las redes LAN tienen carácter privado, pues su uso está restringido
normalmente a los usuarios miembros de una empresa, o institución, para los
cuales se diseñó LAN.
Imagen N°09 diseño de WAN
CASA CENTRAL
SAN FRANCISCO
CASA CENTRAL
SAN FRANCISCO
SWITCH SWITCH
MODEM MODEM
Router DCE ROUTER DEC
12Componentes Básicos de una Red
Los componentes básicos para poder montar una red local son:
12.1 Servidor
Es una computadora utilizada para gestionar el sistema de archivos de la red, da
servicio a las impresoras, controla las comunicaciones y realiza otras funciones.
Puede ser dedicado o no dedicado.
El sistema operativo de la red está cargado en el disco fijo del servidor, junto con las
herramientas de administración del sistema y las utilidades del usuario.
La tarea de un servidor dedicado es procesar las peticiones realizadas por la estación
de trabajo. Estas peticiones pueden ser de acceso a disco, a colas de impresión o de
comunicaciones con otros dispositivos. La recepción, gestión y realización de estas
peticiones puede requerir un tiempo considerable, que se incrementa de forma
paralela al número de estaciones de trabajo activas en la red. Como el servidor

gestiona las peticiones de todas las estaciones de trabajo, su carga puede ser muy
pesada.
Se puede entonces llegar a una congestión, el tráfico puede ser tan elevado que podría
impedir la recepción de algunas peticiones enviadas.
Cuanto mayor es la red, resulta más importante tener un servidor con elevadas
prestaciones. Se necesitan grandes cantidades de memoria RAM para optimizar los
accesos a disco y mantener las colas de impresión. El rendimiento de un procesador
es una combinación de varios factores, incluyendo el tipo de procesador, la velocidad,
el factor de estados de espera, el tamaño del canal, el tamaño del bus, la memoria
caché así como de otros factores.
12.2 Estaciones de Trabajo
Se pueden conectar a través de la placa de conexión de red y el cableado
correspondiente. Los terminales "tontos" utilizados con las grandes computadoras y
mini computadoras son también utilizadas en las redes, y no poseen capacidad propia
de procesamiento.
Sin embargo las estaciones de trabajo son, generalmente, sistemas inteligentes. Los
terminales inteligentes son los que se encargan de sus propias tareas de
procesamiento, así que cuanto mayor y más rápido sea el equipo, mejor.
Los terminales tontos en cambio, utilizan el espacio de almacenamiento así como los
recursos disponibles en el servidor.
12.3 Tarjetas de Conexión de Red (Interface Cards)
Permiten conectar el cableado entre servidores y estaciones de trabajo. En la
actualidad existen numerosos tipos de placas que soportan distintos tipos de cables y
topologías de red.
Las placas contienen los protocolos y órdenes necesarios para soportar el tipo de red
al que está destinada. Muchas tienen memoria adicional para almacenar
temporalmente los paquetes de datos enviados y recibidos, mejorando el rendimiento
de la red.

La compatibilidad a nivel físico y lógico se convierte en una cuestión relevante cuando
se considera el uso de cualquier placa de red. Hay que asegurarse que la placa pueda
funcionar en la estación deseada, y de que existen programas controladores que
permitan al sistema operativo enlazarlo con sus protocolos y características a nivel
físico.
12.4 Cableado
Una vez que tenemos las estaciones de trabajo, el servidor y las placas de red,
requerimos interconectar todo el conjunto. El tipo de cable utilizado depende de
muchos factores, que se mencionarán a continuación:
Los tipos de cableado de red más populares son: par trenzado, cable coaxial y fibra
óptica.
Además se pueden realizar conexiones a través de radio o microondas.
Cada tipo de cable o método tiene sus ventajas. Y desventajas. Algunos son propensos
a interferencias, mientras otros no pueden usarse por razones de seguridad.
La velocidad y longitud del tendido son otros factores a tener en cuenta el tipo de
cable a utilizar.
12.4.1 Par Trenzado
Consiste en dos hilos de cobre trenzado, aislados de forma independiente y
trenzados entre sí. El par está cubierto por una capa aislante externa. Entre sus
principales ventajas tenemos:
 Es una tecnología bien estudiada
 No requiere una habilidad especial para instalación
 La instalación es rápida y fácil
 La emisión de señales al exterior es mínima.
 Ofrece alguna inmunidad frente a interferencias, modulación cruzada y
corrosión.
12.4.2 Cable Coaxial
Se compone de un hilo conductor de cobre envuelto por una malla trenzada plana
que hace las funciones de tierra. Entre el hilo conductor y la malla hay una capa

gruesa de material aislante, y todo el conjunto está protegido por una cobertura
externa.
El cable está disponible en dos espesores: grueso y fino.
El cable grueso soporta largas distancias, pero es más caro. El cable fino puede ser
más práctico para conectar puntos cercanos.
El cable coaxial ofrece las siguientes ventajas:
 Soporta comunicaciones en banda ancha y en banda base.
 Es útil para varias señales, incluyendo voz, video y datos.
 Es una tecnología bien estudiada.
12.4.3 Conexión fibra óptica
Esta conexión es cara, pero permite transmitir la información a gran velocidad e
impide la intervención de las líneas. Como la señal es transmitida a través de luz,
existen muy pocas posibilidades de interferencias eléctricas o emisión de señal. El
cable consta de dos núcleos ópticos, uno interno y otro externo, que refractan la luz
de forma distinta. La fibra está encapsulada en un cable protector.
Ofrece las siguientes ventajas:
 Alta velocidad de transmisión
 No emite señales eléctricas o magnéticas, lo cual redunda en la seguridad
 Inmunidad frente a interferencias y modulación cruzada.
 Mayor economía que el cable coaxial en algunas instalaciones.
 Soporta mayores distancias.
13CAPAS DEL MODELO OSI
Cada capa individual del modelo OSI tiene un conjunto de funciones que debe realizar para
que los paquetes de datos puedan viajar en la red desde el origen hasta el destino. A
continuación, presentamos una breve descripción de cada capa del modelo de referencia
OSI tal como aparece en la figura.

13.1 la capa de aplicación
La capa de aplicación es la capa del modelo OSI más cercana al usuario; suministra
servicios de red a las aplicaciones del usuario. Difiere de las demás capas debido a
que no proporciona servicios a ninguna otra capa OSI, sino solamente a aplicaciones
que se encuentran fuera del modelo OSI. Algunos ejemplos de aplicaciones son los
programas de hojas de cálculo, de procesamiento de texto y los de las terminales
bancarias. La capa de aplicación establece la disponibilidad de los potenciales socios
de comunicación, sincroniza y establece acuerdos sobre los procedimientos de
recuperación de errores y control de la integridad de los datos. Si desea recordar a la
Capa 7 en la menor cantidad de palabras posible, piense en los navegadores de Web.
13.2 la capa de presentación
La capa de presentación garantiza que la información que envía la capa de aplicación
de un sistema pueda ser leída por la capa de aplicación de otro. De ser necesario, la
capa de presentación traduce entre varios formatos de datos utilizando un formato
común. Si desea recordar la Capa 6 en la menor cantidad de palabras posible, piense
en un formato de datos común.
13.3 la capa de sesión
Como su nombre lo implica, la capa de sesión establece, administra y finaliza las
sesiones entre dos hosts que se están comunicando. La capa de sesión proporciona
sus servicios a la capa de presentación. También sincroniza el diálogo entre las capas
de presentación de los dos hosts y administra su intercambio de datos. Además de
regular la sesión, la capa de sesión ofrece disposiciones para una eficiente
transferencia de datos, clase de servicio y un registro de excepciones acerca de los
problemas de la capa de sesión, presentación y aplicación. Si desea recordar la Capa 5
en la menor cantidad de palabras posible, piense en diálogos y conversaciones.
13.4 la capa de transporte
La capa de transporte segmenta los datos originados en el host emisor y los re
ensamblan en una corriente de datos dentro del sistema del host receptor. El límite
entre la capa de transporte y la capa de sesión puede imaginarse como el límite entre

los protocolos de aplicación y los protocolos de flujo de datos. Mientras que las capas
de aplicación, presentación y sesión están relacionadas con asuntos de aplicaciones,
las cuatro capas inferiores se encargan del transporte de datos. La capa de transporte
intenta suministrar un servicio de transporte de datos que aísla las capas superiores
de los detalles de implementación del transporte. Específicamente, temas como la
confiabilidad del transporte entre dos hosts es responsabilidad de la capa de
transporte. Al proporcionar un servicio de comunicaciones, la capa de transporte
establece, mantiene y termina adecuadamente los circuitos virtuales. Al proporcionar
un servicio confiable, se utilizan dispositivos de detección y recuperación de errores
de transporte. Si desea recordar a la Capa 4 en la menor cantidad de palabras posible,
piense en calidad de servicio y confiabilidad.
13.5 la capa de red
La capa de red es una capa compleja que proporciona conectividad y selección de
ruta entre dos sistemas de hosts que pueden estar ubicados en redes geográficamente
distintas. Si desea recordar la Capa 3 en la menor cantidad de palabras posible, piense
en selección de ruta, direccionamiento y enrutamiento.
13.6 la capa de enlace de datos
La capa de enlace de datos proporciona tránsito de datos confiable a través de un
enlace físico. Al hacerlo, la capa de enlace de datos se ocupa del direccionamiento
físico (comparado con el lógico), la topología de red, el acceso a la red, la notificación
de errores, entrega ordenada de tramas y control de flujo. Si desea recordar la Capa 2
en la menor cantidad de palabras posible, piense en tramas y control de acceso al
medio.
13.7 la capa física
La capa física define las especificaciones eléctricas, mecánicas, de procedimiento y
funcionales para activar, mantener y desactivar el enlace físico entre sistemas finales.
Las características tales como niveles de voltaje, temporización de cambios de voltaje,
velocidad de datos físicos, distancias de transmisión máximas, conectores físicos y
otros atributos similares son definidas por las especificaciones de la capa física. Si
desea recordar la Capa 1 en la menor cantidad de palabras posible, piense en señales
y medios.

14LAS CAPAS DEL MODELO TCP/IP
El Departamento de Defensa de EE.UU. (DoD) creó el modelo TCP/IP porque necesitaba
una red que pudiera sobrevivir ante cualquier circunstancia, incluso una guerra nuclear.
Para brindar un ejemplo más amplio, supongamos que el mundo está en estado de guerra,
atravesado en todas direcciones por distintos tipos de conexiones: cables, microondas,
fibras ópticas y enlaces satelitales. Imaginemos entonces que se necesita que fluya la
información o los datos (organizados en forma de paquetes), independientemente de la
condición de cualquier nodo o red en particular de la internetwork (que en este caso
podrían haber sido destruidos por la guerra). El DoD desea que sus paquetes lleguen a
destino siempre, bajo cualquier condición, desde un punto determinado hasta cualquier
otro. Este problema de diseño de difícil solución fue lo que llevó a la creación del modelo
TCP/IP, que desde entonces se transformó en el estándar a partir del cual se desarrolló
Internet.
A medida que obtenga más información acerca de las capas, tenga en cuenta el propósito
original de Internet; esto le ayudará a entender por qué motivo ciertas cosas son como son.
El modelo TCP/IP tiene cuatro capas: la capa de aplicación, la capa de transporte, la capa de
Internety la capa de acceso de red. Es importante observar que algunas de las capas del
modelo TCP/IP poseen el mismo nombre que las capas del modelo OSI. No confunda las
capas de los dos modelos, porque la capa de aplicación tiene diferentes funciones en cada
modelo.
14.1 capa de aplicación
Los diseñadores de TCP/IP sintieron que los protocolos de nivel superior deberían
incluir los detalles de las capas de sesión y presentación. Simplemente crearon una
capa de aplicación que maneja protocolos de alto nivel, aspectos de representación,
codificación y control de diálogo. El modelo TCP/IP combina todos los aspectos
relacionados con las aplicaciones en una sola capa y garantiza que estos datos estén
correctamente empaquetados para la siguiente capa.

14.2 capa de transporte
La capa de transporte se refiere a los aspectos de calidad del servicio con respecto a la
confiabilidad, el control de flujo y la corrección de errores. Uno de sus protocolos, el
protocolo para el control de la transmisión (TCP), ofrece maneras flexibles y de alta
calidad para crear comunicaciones de red confiables, sin problemas de flujo y con un
nivel de error bajo. TCP es un protocolo orientado a la conexión. Mantiene un diálogo
entre el origen y el destino mientras empaqueta la información de la capa de
aplicación en unidades denominadas segmentos. Orientado a la conexión no significa
que el circuito exista entre los computadores que se están comunicando (esto sería
una conmutación de circuito). Significa que los segmentos de Capa 4 viajan de un lado
a otro entre dos hosts para comprobar que la conexión exista lógicamente para un
determinado período. Esto se conoce como conmutación de paquetes.
14.3 capa de internet
El propósito de la capa de Internet es enviar paquetes origen desde cualquier red en la
internetwork y que estos paquetes lleguen a su destino independientemente de la ruta
y de las redes que recorrieron para llegar hasta allí. El protocolo específico que rige
esta capa se denomina Protocolo Internet (IP). En esta capa se produce la
determinación de la mejor ruta y la conmutación de paquetes. Esto se puede comparar
con el sistema postal. Cuando envía una carta por correo, usted no sabe cómo llega a
destino (existen varias rutas posibles); lo que le interesa es que la carta llegue.
14.4 capa de acceso de red
El nombre de esta capa es muy amplio y se presta a confusión. También se denomina
capa de host a red. Es la capa que se ocupa de todos los aspectos que requiere un
paquete IP para realizar realmente un enlace físico y luego realizar otro enlace físico.
Esta capa incluye los detalles de tecnología LAN y WAN y todos los detalles de las capas
físicas y de enlace de datos del modelo OSI.

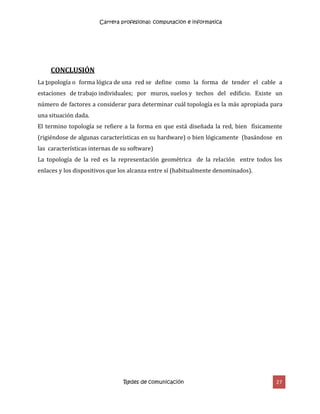

CONCLUSIÓN
La topología o forma lógica de una red se define como la forma de tender el cable a
estaciones de trabajo individuales; por muros, suelos y techos del edificio. Existe un
número de factores a considerar para determinar cuál topología es la más apropiada para
una situación dada.
El termino topología se refiere a la forma en que está diseñada la red, bien físicamente
(rigiéndose de algunas características en su hardware) o bien lógicamente (basándose en
las características internas de su software)
La topología de la red es la representación geométrica de la relación entre todos los
enlaces y los dispositivos que los alcanza entre sí (habitualmente denominados).

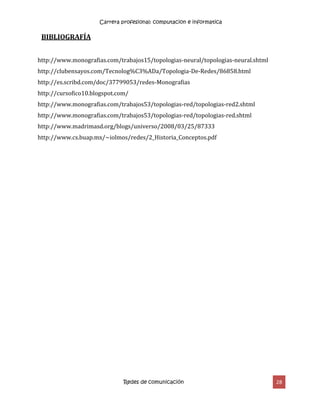

BIBLIOGRAFÍA
http://www.monografias.com/trabajos15/topologias-neural/topologias-neural.shtml
http://clubensayos.com/Tecnolog%C3%ADa/Topologia-De-Redes/86858.html
http://es.scribd.com/doc/37799053/redes-Monografias
http://cursofico10.blogspot.com/
http://www.monografias.com/trabajos53/topologias-red/topologias-red2.shtml
http://www.monografias.com/trabajos53/topologias-red/topologias-red.shtml
http://www.madrimasd.org/blogs/universo/2008/03/25/87333
http://www.cs.buap.mx/~iolmos/redes/2_Historia_Conceptos.pdf
